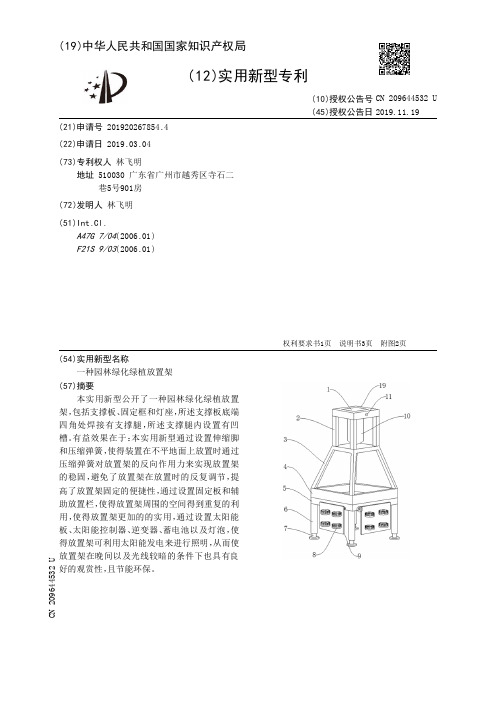

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920267854.4(22)申请日 2019.03.04(73)专利权人 林飞明地址 510030 广东省广州市越秀区寺石二巷5号901房(72)发明人 林飞明　(51)Int.Cl.A47G 7/04(2006.01)F21S 9/03(2006.01)(54)实用新型名称一种园林绿化绿植放置架(57)摘要本实用新型公开了一种园林绿化绿植放置架，包括支撑板、固定框和灯座，所述支撑板底端四角处焊接有支撑腿，所述支撑腿内设置有凹槽。

有益效果在于：本实用新型通过设置伸缩脚和压缩弹簧，使得装置在不平地面上放置时通过压缩弹簧对放置架的反向作用力来实现放置架的稳固，避免了放置架在放置时的反复调节，提高了放置架固定的便捷性，通过设置固定板和辅助放置栏，使得放置架周围的空间得到重复的利用，使得放置架更加的的实用，通过设置太阳能板、太阳能控制器、逆变器、蓄电池以及灯泡，使得放置架可利用太阳能发电来进行照明，从而使放置架在晚间以及光线较暗的条件下也具有良好的观赏性，且节能环保。

权利要求书1页 说明书3页 附图2页CN 209644532 U 2019.11.19C N 209644532U权　利　要　求　书1/1页CN 209644532 U1.一种园林绿化绿植放置架，其特征在于：包括支撑板(5)、固定框(3)和灯座(19)，所述支撑板(5)底端四角处焊接有支撑腿(6)，所述支撑腿(6)内设置有凹槽(12)，所述凹槽(12)上设置有压缩弹簧(13)，所述压缩弹簧(13)底端设置有伸缩脚(7)，所述支撑板(5)四周侧壁中部设置有钩板(18)，所述钩板(18)一侧设置有固定板(9)，所述固定板(9)背部靠近所述钩板(18)处设置有挂钩(17)，所述固定板(9)一侧壁上设置有辅助放置栏(8)，所述支撑板(5)上端焊接有主放置栏(4)，所述主放置栏(4)上端外围插设置有所述固定框(3)，所述固定框(3)上端四角处设置有支架(2)，所述支架(2)顶端通过螺栓连接固定有所述灯座(19)，所述灯座(19)一侧壁中部设置有开关(11)，所述灯座(19)上端中部设置有太阳能板(1)，所述灯座(19)内底端一侧设置有蓄电池(16)，所述蓄电池(16)一侧设置有太阳能控制器(14)，所述太阳能控制器(14)一侧设置有逆变器(15)，所述灯座(19)底端中部设置有灯泡(10)。

专利名称：一种花架
专利类型：实用新型专利
发明人：李淑君
申请号：CN201920335126.2申请日：20190318
公开号：CN210383463U
公开日：
20200424
专利内容由知识产权出版社提供
摘要：本实用新型涉及一种花架，包括底板和固定设置于底板中部的立柱，在底板下侧设置有移动轮，在立柱上设置有置花台，置花台为自上而下半径逐渐增大的螺旋形结构，置花台的顶部和立柱相固定，在置花台的下表面和底板之间还设置有若干支撑柱，在置花台侧缘设置有限位挡板。

在立柱顶部水平设置有支撑板，在支撑板上设置有储水箱和增压泵，在增压泵和储水箱之间设置有进液管，在增压泵的输出端设置有出液管，出液管伸入支撑板下方，在出液管上连通设置有若干喷头。

该结构的花架造型美观方便盆景花卉的摆放，且移动稳定安全。

申请人：李淑君
地址：241300 安徽省芜湖市南陵县籍山镇春谷南路蔚蓝世纪花园6幢1单元102室
国籍：CN
更多信息请下载全文后查看。

专利名称：一种园林绿化用花卉种植展示架专利类型：实用新型专利
发明人：陈坚
申请号：CN201720898970.7
申请日：20170724
公开号：CN206978136U
公开日：
20180209
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种园林绿化用花卉种植展示架，包括底座，所述底座的侧端设置有梯形安装架，梯形安装架的上端阶梯上端设置有花盆固定座，花盆固定座的外侧端开设有定位槽，花盆固定座的上端设置有花盆，花盆包括底盆和隔板；所述底座的内侧上端开设有集水槽，集集水槽的下端设置有导管，导管贯穿梯形安装架与L性导管无缝紧固连接。

本园林绿化用花卉种植展示架通过采用梯形安装架使得造型美观大方；采用套接的安装方式，多个花卉种植展示架可通过连接环锁接，使得花盆不易拆卸，防偷盗；通过集水槽、导管和海绵球的配合作用，可保持土壤湿度，防止烂根；整体造型美观，结构稳固，使用方便，供水稳定，使用寿命长。

申请人：新昌县南明街道青艺园林苗木场
地址：312500 浙江省绍兴市新昌县南明街道桂花园新村26幢2号
国籍：CN
代理机构：北京集智东方知识产权代理有限公司
更多信息请下载全文后查看。

专利名称：一种花卉放置架
专利类型：实用新型专利
发明人：柏俊,汪涛,刘月芳
申请号：CN201721769591.4申请日：20171218
公开号：CN209018282U
公开日：
20190625
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种花卉放置架，涉及花卉种植技术领域，包括放置架和支撑架，所述放置架与支撑架上表面连接，所述放置架包括两块立板和放置板组件，所述立板平行设于支撑架上，所述放置板组件设于立板之间并与立板转动连接，通过本装置可是使每一层放置板上的花卉都得到阳光充足的照射，保证了花卉的生长。

申请人：安徽安浓园艺股份有限公司
地址：230000 安徽省合肥市蜀山区高新区文曲路创新产业园2期C2栋4层北
国籍：CN
代理机构：北京风雅颂专利代理有限公司
代理人：杨红梅
更多信息请下载全文后查看。

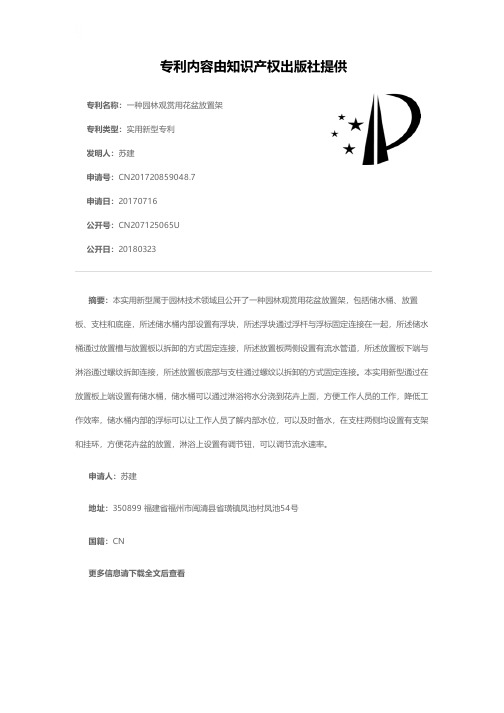

专利名称：一种园林观赏用花盆放置架专利类型：实用新型专利
发明人：苏建
申请号：CN201720859048.7
申请日：20170716
公开号：CN207125065U
公开日：
20180323
专利内容由知识产权出版社提供
摘要：本实用新型属于园林技术领域且公开了一种园林观赏用花盆放置架，包括储水桶、放置板、支柱和底座，所述储水桶内部设置有浮块，所述浮块通过浮杆与浮标固定连接在一起，所述储水桶通过放置槽与放置板以拆卸的方式固定连接，所述放置板两侧设置有流水管道，所述放置板下端与淋浴通过螺纹拆卸连接，所述放置板底部与支柱通过螺纹以拆卸的方式固定连接。

本实用新型通过在放置板上端设置有储水桶，储水桶可以通过淋浴将水分浇到花卉上面，方便工作人员的工作，降低工作效率，储水桶内部的浮标可以让工作人员了解内部水位，可以及时备水，在支柱两侧均设置有支架和挂环，方便花卉盆的放置，淋浴上设置有调节钮，可以调节流水速率。

申请人：苏建
地址：350899 福建省福州市闽清县省璜镇凤池村凤池54号
国籍：CN
更多信息请下载全文后查看。

专利名称：一种新型花卉架专利类型：实用新型专利
发明人：吴滨
申请号：CN201821263527.3申请日：20180807
公开号：CN208863154U
公开日：
20190517
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种新型花卉架，包括固定底座、支撑柱体以及分别设置于所述支撑柱体外表面相对两侧的至少两对调节轨道，所述固定底座与所述支撑柱体固接，所述调节轨道内装配有调节滑块，所述调节滑块固接有支撑杆一端，所述支撑杆另一端连接有支撑箍圈，所述调节轨道上等间距开设有若干组第一穿孔，所述调节滑块上开设有第二穿孔，所述调节滑块与所述调节轨道通过限位插销依次穿过第一穿孔与第二穿孔固定，本实用新型通过调节滑块与调节轨道的设计，能够自由调节的花盆的放置高度，让支撑柱体各个侧面的花卉形成错落有致的视觉效果，让家居装饰充满个性化，而且通过该设计也能够有效节约家居花盆的放置占地面积。

申请人：上海无间建筑设计有限公司
地址：202164 上海市崇明区城桥镇秀山路7号5幢C区203室
国籍：CN
代理机构：上海海贝律师事务所
代理人：范海燕
更多信息请下载全文后查看。

专利名称：一种观赏植物种植架专利类型：发明专利
发明人：安俊平
申请号：CN201910607959.4申请日：20190708
公开号：CN110269454A
公开日：
20190924
专利内容由知识产权出版社提供
摘要：本发明涉及一种种植架，尤其涉及一种观赏植物种植架。

因此，本发明的技术问题是：提供一种能够使植物更好的接收到阳光，能够及时对植物进行浇水的观赏植物种植架。

一种观赏植物种植架，包括有支板、支撑杆、伸缩装置、空心管、固定板、第一支杆、控制箱、控制面板、启动键、第一电机等；支板顶部固接有支撑杆，支撑杆上方设有空心管，空心管顶端连接有固定板，支撑杆与空心管之间设有伸缩装置。

本发明通过控制模块可控制第一电机顺时针转动，带动植物向右移动，使得植物能够更好的接收阳光；通过第一滑杆可防止转盘转动，从而可防止固定板移动；通过液位传感器和水泵的作用，能够及时对植物进行浇水，从而能够避免植物缺水。

申请人：安俊平
地址：450002 河南省郑州市农业路63号河南农业大学
国籍：CN
更多信息请下载全文后查看。

专利名称：一种室内种植花卉摆放架专利类型：实用新型专利
发明人：张玉良
申请号：CN201620681349.0
申请日：20160701
公开号：CN205994144U
公开日：
20170308
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种室内种植花卉摆放架，包括支撑架体；相互平行的设置于支撑架体两侧的两条金属流利条；设置于两条金属流利条之间的金属传送带，金属传送带的输送面上等间距的设置有若干金属挡板，位于金属传送带上输送面处的金属挡板的上沿高于金属流利条的滚轮上端；固定于每条金属流利条远离金属传送带一侧处的挡板，挡板上沿高于金属流利条的滚轮上端；两条金属流利条的同一端固定有限位板，限位板的上沿高于金属流利条的滚轮上端；上表面设置有多个花盆定位凹槽的若干放置板，放置板的长度小于或等于两条所述挡板之间的间距，宽度小于或等于相邻的两个金属挡板之间的间距，能够提高将花盆摆放在摆放架时的操作便利性，并降低劳动强度。

申请人：天津市晟意德农业科技有限公司
地址：300270 天津市滨海新区(大港)古林街马棚口二村村堤南西侧
国籍：CN
