【CN209588027U】一种链条锅炉改造的煤粉锅炉【专利】

专利名称：一种新型煤粉锅炉专利类型：发明专利
发明人：不公告发明人
申请号：CN201811631245.9申请日：20181221
公开号：CN111351215A
公开日：
20200630
专利内容由知识产权出版社提供
摘要：本发明提出一种“N”形布置的新型煤粉锅炉，它包括炉膛、设置于炉膛侧面的燃烧器、高温对流锅筒、脱硝设备(SCR)和翅片管束，其中“N”上升段为炉膛，它四周由水冷壁构
成，“N”下降段包括连接炉膛与高温对流锅筒的水冷壁烟道和高温对流锅筒下面的脱硝设备(SCR)，其中的高温对流锅筒由筒壳和其内部贯穿的烟管焊接而成，脱硝设备(SCR)由烟气通道、催化剂网格和氨水喷射装置组成，“N”再次上升段为翅片管束。

经过测试，本新型锅炉系统比现有煤粉锅炉的热效率提高10％‑15％，减少了能源浪费。

申请人：泰山集团股份有限公司
地址：271000 山东省泰安市岱岳区高新区北天门大街1169号泰山集团
国籍：CN
更多信息请下载全文后查看。

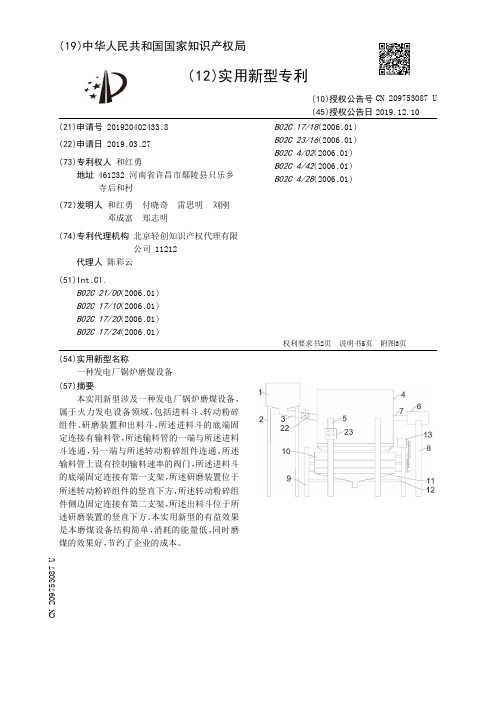

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920402433.8(22)申请日 2019.03.27(73)专利权人 和红勇地址 461232 河南省许昌市鄢陵县只乐乡寺后和村(72)发明人 和红勇　付晓奇　雷思明　刘刚　邓成富　郑志明　(74)专利代理机构 北京轻创知识产权代理有限公司 11212代理人 陈彩云(51)Int.Cl.B02C 21/00(2006.01)B02C 17/10(2006.01)B02C 17/20(2006.01)B02C 17/24(2006.01)B02C 17/18(2006.01)B02C 23/16(2006.01)B02C 4/02(2006.01)B02C 4/42(2006.01)B02C 4/28(2006.01)(54)实用新型名称一种发电厂锅炉磨煤设备(57)摘要本实用新型涉及一种发电厂锅炉磨煤设备，属于火力发电设备领域，包括进料斗、转动粉碎组件、研磨装置和出料斗，所述进料斗的底端固定连接有输料管，所述输料管的一端与所述进料斗连通，另一端与所述转动粉碎组件连通，所述输料管上设有控制输料速率的阀门，所述进料斗的底端固定连接有第一支架，所述研磨装置位于所述转动粉碎组件的竖直下方，所述转动粉碎组件侧边固定连接有第二支架，所述出料斗位于所述研磨装置的竖直下方。

本实用新型的有益效果是本磨煤设备结构简单，消耗的能量低，同时磨煤的效果好，节约了企业的成本。

权利要求书2页 说明书5页 附图3页CN 209753087 U 2019.12.10C N 209753087U权　利　要　求　书1/2页CN 209753087 U1.一种发电厂锅炉磨煤设备，其特征在于，包括进料斗(1)、转动粉碎组件(4)、研磨装置和出料斗(11)，所述进料斗(1)的底端固定连接有输料管(3)，所述输料管(3)的一端与所述进料斗(1)连通，另一端与所述转动粉碎组件(4)连通，所述输料管(3)上设有控制输料速率的阀门(22)，所述进料斗(1)的底端固定连接有第一支架(2)，所述研磨装置位于所述转动粉碎组件(4)的竖直下方，所述转动粉碎组件(4)侧边固定连接有第二支架(5)，所述出料斗(11)位于所述研磨装置的竖直下方。

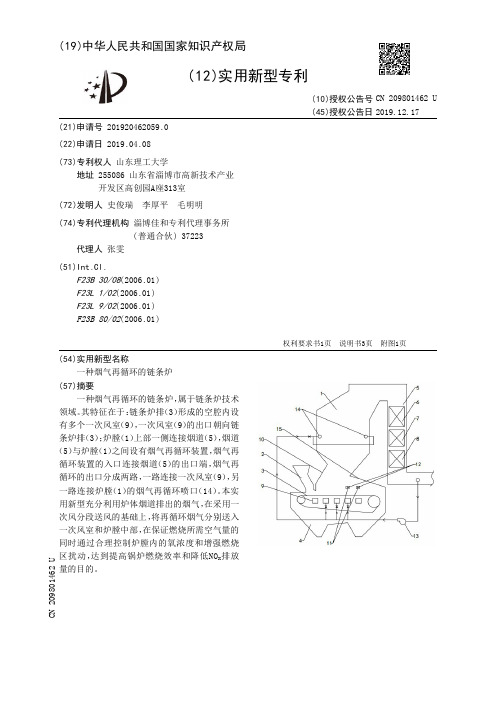

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920462059.0(22)申请日 2019.04.08(73)专利权人 山东理工大学地址 255086 山东省淄博市高新技术产业开发区高创园A座313室(72)发明人 史俊瑞　李厚平　毛明明　(74)专利代理机构 淄博佳和专利代理事务所(普通合伙) 37223代理人 张雯(51)Int.Cl.F23B 30/08(2006.01)F23L 1/02(2006.01)F23L 9/02(2006.01)F23B 80/02(2006.01)(54)实用新型名称一种烟气再循环的链条炉(57)摘要一种烟气再循环的链条炉，属于链条炉技术领域。

其特征在于：链条炉排（3）形成的空腔内设有多个一次风室（9），一次风室（9）的出口朝向链条炉排（3）；炉膛（1）上部一侧连接烟道（5），烟道（5）与炉膛（1）之间设有烟气再循环装置，烟气再循环装置的入口连接烟道（5）的出口端，烟气再循环的出口分成两路，一路连接一次风室（9），另一路连接炉膛（1）的烟气再循环喷口（14）。

本实用新型充分利用炉体烟道排出的烟气，在采用一次风分段送风的基础上，将再循环烟气分别送入一次风室和炉膛中部，在保证燃烧所需空气量的同时通过合理控制炉膛内的氧浓度和增强燃烧区扰动，达到提高锅炉燃烧效率和降低NO x 排放量的目的。

权利要求书1页 说明书3页 附图1页CN 209801462 U 2019.12.17C N 209801462U权　利　要　求　书1/1页CN 209801462 U1.一种烟气再循环的链条炉，包括炉体、炉膛（1）和烟道（5），炉膛（1）的下方设有炉拱，其特征在于：炉拱的下方设有链条炉排（3），链条炉排（3）上方一侧设有给煤机（2），链条炉排（3）形成的空腔内设有多个一次风室（9），一次风室（9）的出口朝向链条炉排（3）；炉膛（1）上部一侧连接烟道（5），烟道（5）与炉膛（1）之间设有烟气再循环装置，烟气再循环装置的入口连接烟道（5）的出口端，烟气再循环的出口分成两路，一路连接一次风室（9），另一路连接炉膛（1）的烟气再循环喷口（14）。

一种链条炉粉煤复合燃烧增容节能改造方案
刘亮;夏侯国伟;鄢晓忠;陈冬林
【期刊名称】《电站系统工程》
【年(卷),期】2004(20)2
【摘要】分析了SHL20-25/400型链条炉燃烧效率低及锅炉出力不够的原因,介绍了链条炉复合燃烧机理。

通过对锅炉运行测试及热力计算,提出一种链条炉粉煤复合燃烧增容节能改造方案。

通过适当增加汽水系统受热面积,改造制粉系统,能使锅炉出力及锅炉效率大幅度提高,具有明显的节能效果及经济效益。

【总页数】3页(P46-48)
【关键词】链条锅炉;燃烧效率;粉煤;复合燃烧;节能;技术改造;SHL20-25/400型【作者】刘亮;夏侯国伟;鄢晓忠;陈冬林
【作者单位】长沙电力学院
【正文语种】中文
【中图分类】TK227.1
【相关文献】
1.链条锅炉加煤粉复合燃烧节能改造 [J],
2.链条锅炉加煤粉复合燃烧节能改造 [J], 原国家经贸委节能信息传播中心
3.链条锅炉粉煤复合燃烧增容改造 [J], 宁棣槐;于宏;赵宪如
4.国家经贸委节能信息传播中心案例研究3 链条锅炉加煤粉复合燃烧节能改造
[J],
5.链条锅炉加煤粉复合燃烧节能改造 [J], 无
因版权原因，仅展示原文概要，查看原文内容请购买。

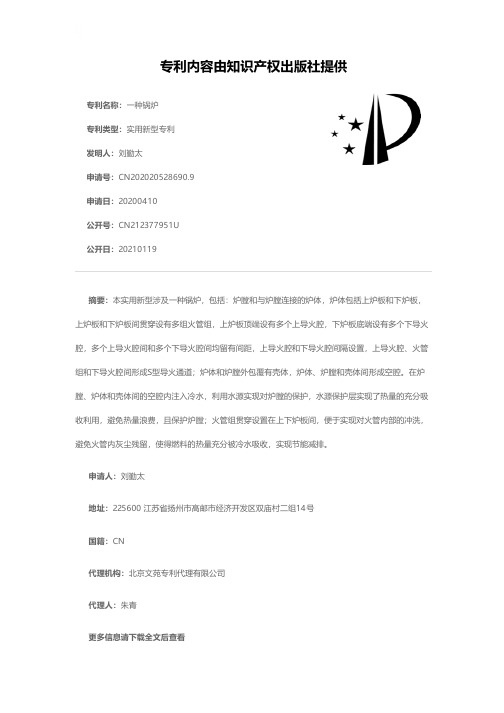

专利名称：一种锅炉
专利类型：实用新型专利
发明人：刘勤太
申请号：CN202020528690.9申请日：20200410
公开号：CN212377951U
公开日：
20210119
专利内容由知识产权出版社提供
摘要：本实用新型涉及一种锅炉，包括：炉膛和与炉膛连接的炉体，炉体包括上炉板和下炉板，上炉板和下炉板间贯穿设有多组火管组，上炉板顶端设有多个上导火腔，下炉板底端设有多个下导火腔，多个上导火腔间和多个下导火腔间均留有间距，上导火腔和下导火腔间隔设置，上导火腔、火管组和下导火腔间形成S型导火通道；炉体和炉膛外包覆有壳体，炉体、炉膛和壳体间形成空腔。

在炉膛、炉体和壳体间的空腔内注入冷水，利用水源实现对炉膛的保护，水源保护层实现了热量的充分吸收利用，避免热量浪费，且保护炉膛；火管组贯穿设置在上下炉板间，便于实现对火管内部的冲洗，避免火管内灰尘残留，使得燃料的热量充分被冷水吸收，实现节能减排。

申请人：刘勤太
地址：225600 江苏省扬州市高邮市经济开发区双庙村二组14号
国籍：CN
代理机构：北京文苑专利代理有限公司
代理人：朱青
更多信息请下载全文后查看。

专利名称：一种新型煤锅炉专利类型：实用新型专利
发明人：阴祖峰,李春玲
申请号：CN202021378336.9申请日：20200714
公开号：CN212987188U
公开日：
20210416
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种新型煤锅炉，包括炉壳，所述炉壳内部设置有升降台，所述升降台顶面设置有进煤架，所述炉壳内部的底面两侧均设置有第一电动推杆，两侧所述第一电动推杆顶端分别固定于所述升降台的底面两侧，所述进煤架底面中心固定连接有伸缩杆，所述伸缩杆底端连接有第一连杆，所述第一连杆另一端与所述炉壳外侧设置的第二连杆相连接，所述第二连杆另一端与所述炉壳外侧设置第二电动推杆伸缩端相连接。

本实用新型提供的一种新型煤锅炉的进煤、出渣等操作均采用机械带动，完全无需人工操作，一方面节约了大量的劳动力，同时工作效率高。

申请人：李春玲
地址：155100 黑龙江省双鸭山市尖山区五马路盛泰家园8号楼4单元102室
国籍：CN
更多信息请下载全文后查看。

专利名称：一种新型型煤锅炉链条炉排
专利类型：实用新型专利
发明人：刘洪义,王宏昱,钟严峰,李媛,吴金玲申请号：CN200420012506.6
申请日：20040920
公开号：CN2727567Y
公开日：
20050921
专利内容由知识产权出版社提供
摘要：本实用新型属于一种用于型煤锅炉的装置，尤其涉及一种新型型煤锅炉链条炉排。

本实用新型采用的技术方案是在链条炉排上设置许多通风孔，这些通风孔可以通过调节链节之间的节距来形成，主动链带动从动链移动，型煤摆放在通风孔上也随着移动。

通过本实用新型可以使通风面积增大，不采用鼓、引风也能够通风良好，这使型煤燃烧快而充分，避免了能源浪费，同时也消除了闷烧现象，保护了设备的安全。

申请人：长春市文教锅炉厂
地址：130011 吉林省长春市普阳街58号
国籍：CN
更多信息请下载全文后查看。

专利名称：链条锅炉
专利类型：发明专利
发明人：彭红祥,付汉全,赵兰,范从军,刘军,余方林,余国红申请号：CN201310460029.3
申请日：20130930
公开号：CN104515124A
公开日：
20150415
专利内容由知识产权出版社提供
摘要：本发明提供一种链条锅炉，包括前拱、后拱以及炉排，所述前拱、后拱、及炉排构成一炉膛，所述后拱后端与前拱之间的水平距离L为1860～1890mm；所述后拱后端与炉排之间的垂直距离H为1100～1140mm。

该链条锅炉中，通过增加后拱后端与前拱之间的水平距离、以及增加后拱后端与炉排之间的垂直距离，以增加前拱和后拱之间的空气量、并提高该区域内的空气热量，从而使炉膛温度升高，以提高煤的助燃效率，从而使煤能够充分燃烧，最终提高锅炉的吨煤产汽量。

申请人：贵州中烟工业有限责任公司
地址：550003 贵州省贵阳市如意巷25号
国籍：CN
代理机构：上海光华专利事务所
代理人：盛际丰
更多信息请下载全文后查看。

专利名称：煤粉工业锅炉
专利类型：实用新型专利
发明人：李动振,高艺,王旋,王建伟,孙雷,徐进廷申请号：CN201520909008.X
申请日：20151113
公开号：CN205137432U
公开日：
20160406
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种煤粉工业锅炉，包括锅炉本体(10)，所述锅炉本体(10)内形成有炉膛(11)和与该炉膛(11)相连通的烟道竖井(12)，其特征在于，所述锅炉本体(10)上一体形成有位于所述炉膛(11)内的SNCR脱硝系统(20)，以及位于所述烟道竖井(12)内的SCR脱硝系统(21)。

这样，通过在炉膛内部与烟道竖井合理的温度窗口设置浅度(或深度)SNCR+SCR脱硝系统，采用一体式结构设计，无需另外在锅炉本体之外增设放置SCR脱硝系统的设备，超前的结构设计节约了产品后续升级费用，并且较大限度地节省了占地面积。

申请人：亿利资源集团有限公司,亿利洁能科技有限公司
地址：017000 内蒙古自治区鄂尔多斯市东胜区鄂尔多斯西街30号
国籍：CN
代理机构：北京英创嘉友知识产权代理事务所(普通合伙)
更多信息请下载全文后查看。
