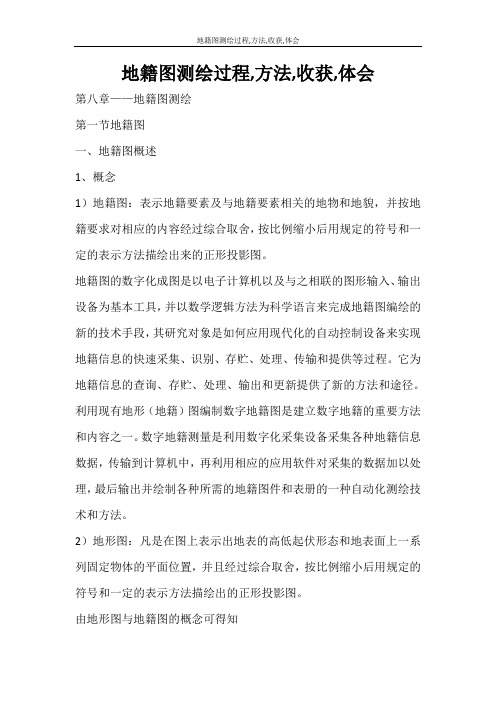

地籍图测绘过程,方法,收获,体会第八章——地籍图测绘第一节地籍图一、地籍图概述1、概念1）地籍图：表示地籍要素及与地籍要素相关的地物和地貌，并按地籍要求对相应的内容经过综合取舍，按比例缩小后用规定的符号和一定的表示方法描绘出来的正形投影图。

地籍图的数字化成图是以电子计算机以及与之相联的图形输入、输出设备为基本工具，并以数学逻辑方法为科学语言来完成地籍图编绘的新的技术手段，其研究对象是如何应用现代化的自动控制设备来实现地籍信息的快速采集、识别、存贮、处理、传输和提供等过程。

它为地籍信息的查询、存贮、处理、输出和更新提供了新的方法和途径。

利用现有地形（地籍）图编制数字地籍图是建立数字地籍的重要方法和内容之一。

数字地籍测量是利用数字化采集设备采集各种地籍信息数据，传输到计算机中，再利用相应的应用软件对采集的数据加以处理，最后输出并绘制各种所需的地籍图件和表册的一种自动化测绘技术和方法。

2）地形图：凡是在图上表示出地表的高低起伏形态和地表面上一系列固定物体的平面位置，并且经过综合取舍，按比例缩小后用规定的符号和一定的表示方法描绘出的正形投影图。

由地形图与地籍图的概念可得知a.测绘的内容有所差别：地形图反映地物、地貌的平面位置及其相关的社会属性和自然属性,主要用于城市规划,建筑设计,市政工程设计和管理。

地籍图主要反映土地及其上附着物（建筑、植被等）的位置,权属,界址,数量,质量等,主要用于土地管理及相关部门的参考图件。

b.测绘的要求不一样地形图的精度、地物、地貌的取舍受其比例尺精度制约，符号和注记较简单。

地籍图测绘时，图面内容的精度除了受比例尺精度制约外，还要考虑界址点的精度，地物的取舍主要考虑地物作为地籍要素的重要程度，而且地籍图上编号注记相应要复杂得多。

2、地籍图集1）分幅地籍图；按统一的规定得分幅编号方法，以一定的比例尺一幅一幅测绘的，是一行政区域地籍资料中的基本图件。

2）细部图：宗地图-房产分丘图，房产分户图；3）各种附图：宗地草图、房屋用地略图、房屋权属界线示意图；4）各类专题图：土地利用现状图，土地所有权属图，农村居民点地集图3、地籍图分类1）内容上分：分幅地籍图—基本地籍图；专题地籍图—土地利用现状图，农村居民点地集图，土地估价图等。

1地籍的定义：是指由国家监管的、以土地权属为核心、以地块为基础的土地及其附着物的权属、位置、数量、质量和利用现状等土地基本信息的集合，用图、数、表等形式表示。

2地籍信息回答了土地及其附着物的六个问题：第一，“是谁的”，具体指权属主与土地及其附着物之间的法律关系。

第二，“在哪里”，具体指土地及其附着物的空间位置。

第三，“有多少”，具体指对土地及其附着物的量的描+述。

第四，“在什么时候”，具体指土地及其附着物的权利和利用的发生、转移、消灭等事件的时间。

第五，“为什么”，具体指土地及其附着物的权利和利用的存在依据及其有关说明。

第六，“怎么样”，具体指土地及其附着物的权利和利用的发生、转移、消灭等事件的过程说明或依据。

3现代地籍的功能：地理性功能、经济功能、产权保护功能、土地利用管理功能、决策功能、管理功能4地籍的分类：(1) 按地籍的用途划分，地籍可分为税收地籍、产权地籍、多用途地籍(2) 按地籍的特点和任务划分，地籍可分为初始地籍和日常地籍(3) 按城乡土地的不同特点划分，地籍可分为城镇地籍和农村地籍5地籍调查的目的、内容和原则(1) 目的：为维护土地制度、保护土地产权、制定土地政策和合理利用土地等提供基础资料(2) 内容：税收地籍调查的内容、产权地籍调查的内容、多用途地籍调查的内容(3) 原则：①符合国家土地、房地产和城市规划等有关法律的原则②实事求是的原则③符合地籍管理的原则④符合多用途的原则6地籍测量的含义和内容(1)地籍测量是为获取和表达地籍信息所进行的测绘工作。

(2)其基本内容是测定土地及其附着物的权属、位置、数量、质量和利用状况等。

具体内容：①地籍控制测量，测量地籍基本控制点和地籍图根控制点；②界线测量，测定行政区划界线和土地权属界线的界址点坐标；③地籍图测绘，测绘分幅地籍图、土地利用现状图、房产图、宗地图等；④面积测算，测算地块和宗地的面积，进行面积的平差和统计；⑤进行土地信息的动态监测，进行地籍变更测量，包括地籍图的修测、重测和地籍簿册的修编，以保证地籍成果资料的现势性与正确性；⑥根据土地整理、开发与规划的要求，进行有关的地籍测量工作。

测绘技术地籍测量流程详解地籍测量是测绘技术中的重要环节，通过对土地进行测量、测绘和管理，为土地使用、规划和交易提供了基础数据。

本文将详细探讨地籍测量的流程和一些重要的技术。

一、前期准备工作在进行地籍测量之前，需要进行一些前期准备工作。

首先，要进行档案资料的调研，收集相关的地籍和土地档案资料，了解土地使用权人、地界、地类等基本信息。

其次，要进行宗地边界的界定，根据土地界址标志或其他相关资料确定宗地的边界。

同时，还需要对测量仪器和设备进行检查和校准，确保其准确度和正常工作状态。

二、地籍测量流程地籍测量的流程包括地形测量、线形测量和平面测量，下面将对这三个环节进行详细的介绍。

1. 地形测量地形测量是地籍测量的第一步，通过对地表地貌的记录和测量，获取地形高程和地势特征。

常用的地形测量方法包括三角测量法、水准测量法和全站仪测量法。

三角测量法可以通过测量三角形的边长和角度来计算出地点的坐标和高程。

水准测量法通过水准仪测量不同点的高差，从而推算出地点的高程。

全站仪测量法则结合了三角测量和水准测量的方法，通过测量仪器的旋转角度和观测点的距离来计算出地点的坐标和高程。

2. 线形测量线形测量是对地籍边界线的测量，包括宗地边界线和宗地内部关键点的测量。

常用的线形测量方法包括测绘仪器测量法和全站仪测量法。

测绘仪器测量法通过测量仪器的尺寸和观测点的距离，记录下地点的坐标和位置。

全站仪测量法则基于全站仪的观测数据，通过测量仪器的旋转角度和观测点的距离，计算出地点的坐标和位置。

3. 平面测量平面测量是对地籍图的绘制和制作，将地形、线形测量的数据绘制到地籍图上。

常用的制图方法有手绘和电脑辅助绘图。

手绘地籍图需要具备一定的绘图技巧和工具，绘图的过程中需要保证线条的精确度和比例的准确性。

电脑辅助绘图则通过计算机软件绘制地籍图，可以更加快速和准确地完成。

三、常用的测绘技术地籍测量中常用的测绘技术包括全球卫星定位系统（GNSS）、激光测距仪、电子经纬仪等。

一、名词解释1. 初始地籍2. 土地分等定级 3 .土地利用现状调查 4. 建筑占地面积5.界址点6. 组合宗7. 地籍图8. 变更地籍调查9、地籍调查和土地权属调查 10.地籍 11.地籍测量 1 2.宗地 13.土地权属14.土地税收 15.飞地 16..土地分割二.填空题（每空1分，共20分）1.按照地籍的发展阶段，可将地籍分为、产权地籍和。

2. 地籍管理的内容包括土地调查、、、、地籍档案管理。

3. 地籍五要素是指、、、、。

4.土地登记的基本程序是申报、、权属审核、、颁发证书。

5.土地统计调查方式按组织形式分为：和。

6.我国现行的土地证书的种类包括国有土地使用证、、和四种。

7.一般所说的土地调查包括、___________、__________三种类型。

8. 地块是指一个连续的区域，并可辨认出的的土地空间区域。

9. 土地权属的确认方式主要有，，，。

10. 在城镇的主要区域，要求界址点的相对于邻近控制点的点位中误差要达到，限差为。

11. 我国现在主要测绘制作的有：城镇分幅地籍图、、、、土地所有权属图等。

12. 城镇土地分等定级方法目前主要有三种，即、、。

13. 成套房屋的套内建筑面积由套内房屋的面积，面积，面积三部分组成。

14.地籍最初是为了而建立的一种有关土地的簿册，是土地的。

15. 地籍测量是土地及其附着物的位置、、范围大小、质量等级和利用类型等基本状况信息的测绘工作。

16.我国现行的土地税收制度有农业税、和等。

17. 是土地管理的基础，是土地管理的核心。

18.图解法面积量算的常用方法有、等。

19.地籍平面控制测量的精度是以的精度和的精度为依据而制定的。

20.大地体坐标系的两个参考面是和。

21.测量界址点的方法主要有、交会法、和直角坐标法。

22.变更地籍测量的主要工作包括地籍测量的外业补调，修测和重测，的补测，面积的重新量算等。

23.地形图表达的内容为和。

24.我国的土地权属性质为和。

25.野外机助成图的编码方法主要有、和。
