执业电气工程师变配电所控制、测量仪表、继电保护及自动装置(试题和答案)

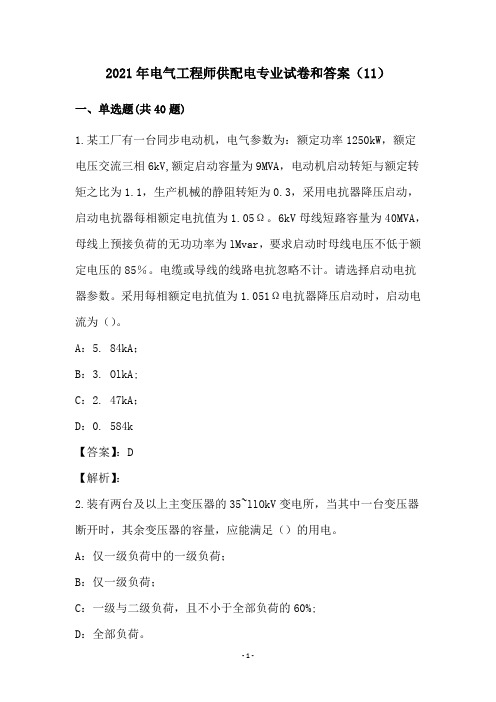

2021年电气工程师供配电专业试卷和答案（11）一、单选题(共40题)1.某工厂有一台同步电动机，电气参数为：额定功率1250kW，额定电压交流三相6kV,额定启动容量为9MVA，电动机启动转矩与额定转矩之比为1.1，生产机械的静阻转矩为0.3，采用电抗器降压启动，启动电抗器每相额定电抗值为1.05Ω。

6kV母线短路容量为40MVA，母线上预接负荷的无功功率为lMvar，要求启动时母线电压不低于额定电压的85％。

电缆或导线的线路电抗忽略不计。

请选择启动电抗器参数。

采用每相额定电抗值为1.051Ω电抗器降压启动时，启动电流为（）。

A：5. 84kA；B：3. OlkA;C：2. 47kA；D：0. 584k【答案】：D【解析】：2.装有两台及以上主变压器的35~llOkV变电所，当其中一台变压器断开时，其余变压器的容量，应能满足（）的用电。

A：仅一级负荷中的一级负荷；B：仅一级负荷；C：一级与二级负荷，且不小于全部负荷的60%;D：全部负荷。

【答案】：C【解析】：3.继电保护、自动装置、控制、信号的二次回路线路中的操作回路，在最大负荷下，操作母线至设备的电压降，不应超过额定电压的（)。

A：5%；B：10%;C：15%,D：20%。

【答案】：B【解析】：4.选择屋外配电装置导体时所用的最大风速应取（）。

A：50年一遇离地高10m处最大风速；B：30年一遇离地高10m处最大风速；C：百年一遇离地高10m处lOmin的平均最大风速；D：30年一遇离地高10m处lOmin的平均最大风速。

【答案】：D【解析】：5.当出线回路较少且无并列运行要求，又无继电保护和自动装置要求时，降压变电所主变压器二次侧（10kV或6kV)的总开关的选型原则是（）。

A：可采用隔离开关或隔离触头；B：必须选用断路器；C：必须选用熔断器；D：必须选用负荷开关。

【答案】：A【解析】：6.变风量空调机组与定风量空调机组的基本区别在于（）。

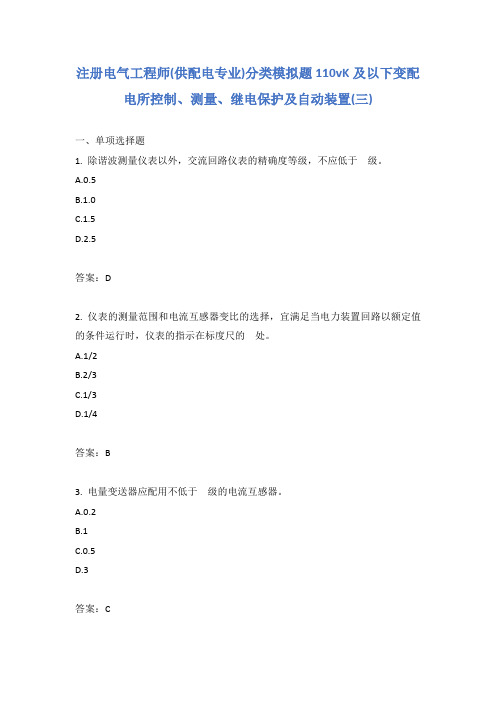

注册电气工程师(供配电专业)分类模拟题110vK及以下变配电所控制、测量、继电保护及自动装置(三)
一、单项选择题
1. 除谐波测量仪表以外，交流回路仪表的精确度等级，不应低于级。

A.0.5
B.1.0
C.1.5
D.2.5
答案：D
2. 仪表的测量范围和电流互感器变比的选择，宜满足当电力装置回路以额定值的条件运行时，仪表的指示在标度尺的处。

A.1/2
B.2/3
C.1/3
D.1/4
答案：B
3. 电量变送器应配用不低于级的电流互感器。

A.0.2
B.1
C.0.5
D.3
答案：C
4. 断路器采用灯光监视回路时，宜采用双灯制接线，断路器处于合闸位置时，亮。

A.绿灯
B.红灯
C.黄灯
D.蓝灯
答案：B
5. 在主控制室内控制的断路器，当采用音响监视控制回路时，一般为接线。

A.单灯制
B.双灯制
C.多灯制
D.无灯制
答案：A
6. 直流回路仪表的精确度等级，不应低于级。

A.0.5
B.1.0
C.1.5
D.2.5
答案：C
7. 主变压器的接线为Y，dll，当装设纵差保护时，电流互感器的接线应为。

A.Y,y
B.D,d
C.D,y
D.Y,d。

继电保护练习题库含参考答案一、判断题（共100题，每题1分，共100分）1.在进行遥控功能联合调试前，若无遥控远方/就地把手（或压板）时，应通过断开遥控可断端子或拆除相关遥控回路等措施实现防止误拉合的措施。

A、正确B、错误正确答案：A2.电力系统继电保护的基本任务是当被保护元件发生故障时，能迅速准确地给距离该元件最近的断路器发出跳闸命令，使故障元件及时从电力系统中断开。

A、正确B、错误正确答案：B3.在电路中，纯电阻负载的功率因数为，纯电感和纯电容的功率因数为1。

A、正确B、错误正确答案：B4.电能替代是解决能源环境问题的有效途径。

A、正确B、错误正确答案：A5.横向协调具有较强的动态性和开放性。

A、正确B、错误正确答案：A6.交流电的周期和频率互为倒数。

A、正确B、错误正确答案：A7.电能量计量系统的业务逻辑层主要偏向于解决通用的，与业务无关的服务。

A、正确B、错误正确答案：B8.测控装置遥测采集功能调试的工作票中，应该含有测控装置、二次回路、通信电缆、监控中心的具体工作信息等相关内容。

A、正确B、错误正确答案：A9.并联电抗器的匝间短路（无补偿）时Uo领先Io，纯电抗系统为90oA、正确B、错误正确答案：A10.供电方案的有效期是指从供电方案正式通知书发出之日起至受电工程开工日为止。

A、正确B、错误正确答案：A11.相控电源装置无交流输入时应检查相控电源装置交流进线开关上口交流电压是否正常。

A、正确B、错误正确答案：A12.电池是把化学能转化为电能的装置；发电机是把机械能转化为电能的装置。

A、正确B、错误正确答案：A13.述职报告的格式包括标题、称谓、正文、署名四部分。

A、正确B、错误正确答案：A14.绝缘电阻表的标度单位是兆欧。

A、正确B、错误正确答案：A15.计划的标题一般由时限、内容和文种三要素组成。

A、正确B、错误正确答案：A16.SF6气体是一种无色、无味、有轻微毒性和不可燃的惰性气体。

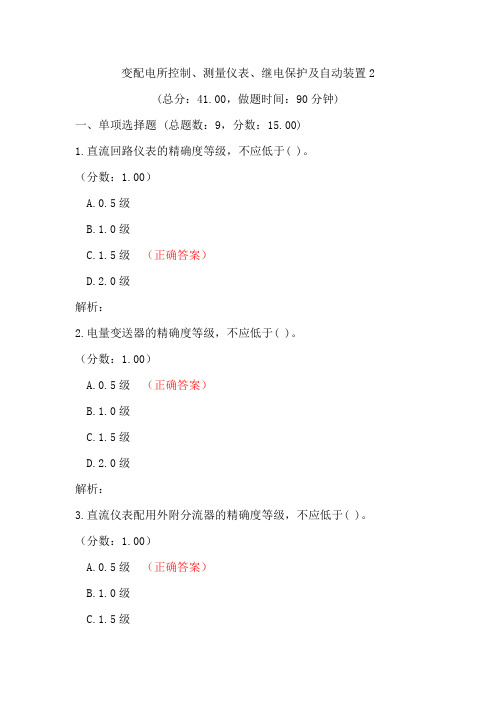

变配电所控制、测量仪表、继电保护及自动装置2(总分：41.00，做题时间：90分钟)一、单项选择题 (总题数：9，分数：15.00)1.直流回路仪表的精确度等级，不应低于( )。

（分数：1.00）A.0.5级B.1.0级C.1.5级（正确答案）D.2.0级解析：2.电量变送器的精确度等级，不应低于( )。

（分数：1.00）A.0.5级（正确答案）B.1.0级C.1.5级D.2.0级解析：3.直流仪表配用外附分流器的精确度等级，不应低于( )。

（分数：1.00）A.0.5级（正确答案）B.1.0级C.1.5级D.2.0级解析：4.精确度等级1.5级及2.5级的常用测量仪表，应配用不低于( )的互感器。

（分数：1.00）A.0.5级B.1.0级（正确答案）C.1.5级D.2.0级解析：5.仪表的测量范围和电流互感器变比的选择，宜满足当电力装置回路以额定值的条件运行时，仪表的指标在标度尺的( )处。

（分数：1.00）A.70%～80%B.80%～100%C.70%～100% （正确答案）D.85%～100%解析：6.中性点非有效接地系统的各段母线，( )监测交流系统的绝缘。

（分数：1.00）A.不应B.可C.应（正确答案）D.宜解析：7.在315kVA以下的变压器低压侧计费的电力用户能量计量点应采用( )的无功电度表。

（分数：1.00）A.1.5级B.2.0级C.2.5级D.3.0级（正确答案）解析：8.0.5级的有功电度表和0.5级的专用电能计量仪表，应配用( )的互感器。

（分数：1.00）A.0.1级B.0.2级（正确答案）C.0.4级D.0.5级解析：9.指示仪表和仪表，宜装在中心线距地面尺寸为( )的高度。

（分数：1.00）A.0.8～1.5mB.1.0～1.5mC.0.8～20m （正确答案）D.10～1.8m解析：___________________________________________________________ _______________________________解析：___________________________________________________________ _______________________________解析：___________________________________________________________ _______________________________解析：___________________________________________________________ _______________________________解析：___________________________________________________________ _______________________________解析：___________________________________________________________ _______________________________解析：二、多项选择题 (总题数：10，分数：15.00)16.常用测量仪表的精确度等级，应按( )要求选择。

变配电所控制、测量仪表、继电保护及自动装置（试题和答案）试题：一、单项选择题（每题2分，共20分）1. 下列哪一项不属于变配电所的自动装置？A. 自动开关B. 自动调压器C. 自动并列和解列装置D. 电力线路的故障排除装置2. 控制测量仪表中，万用表的主要作用是什么？A. 测量电压、电流、电阻B. 测量功率、功率因数C. 测量电容、电感D. 测量频率、相位3. 继电保护的基本原理是什么？A. 电流速断原理B. 电压速断原理C. 电流电压联合原理D. 功率方向原理4. 下列哪种保护方式属于无时限保护？A. 过电流保护B. 过负荷保护C. 短路保护D. 接地保护5. 在变配电所中，自动装置的作用是什么？A. 提高电力系统的可靠性和经济性B. 保证电力系统的安全稳定运行C. 实现电力系统的远程控制和自动化D. 以上都对6. 下列哪种装置不属于继电保护装置？A. 电流互感器B. 电压互感器C. 断路器D. 继电器7. 测量仪表的分类有哪些？A. 电工测量仪表和仪表装置B. 电磁测量仪表和仪表装置C. 光学测量仪表和仪表装置D. 热工测量仪表和仪表装置8. 继电保护装置的基本组成部分有哪些？A. 电流互感器、电压互感器、继电器B. 断路器、隔离开关、负荷开关C. 自动开关、接触器、控制器D. 电容器、电感器、变压器9. 下列哪种保护装置属于定时限保护？A. 过电流保护B. 过负荷保护C. 短路保护D. 接地保护10. 下列哪种装置不属于变配电所的自动装置？A. 自动开关B. 自动调压器C. 自动并列和解列装置D. 电力线路的故障排除装置答案：1. D2. A3. D4. C5. D6. C7. A8. A9. A10. D二、简答题（每题10分，共30分）1. 请简述变配电所自动装置的作用及其主要包括哪些设备。

2. 请简述控制测量仪表的分类及其主要作用。

3. 请简述继电保护的基本原理及其主要包括哪些设备。

变配电所控制、测量仪表、继电保护及自动装置（试题和答案）一、选择题1. 下列哪个不是变配电所控制、测量仪表、继电保护及自动装置的基本组成部分？A. 断路器B. 电压互感器C. 电流互感器D. 手动操作装置2. 电压互感器主要用于下列哪一项？A. 测量电压B. 测量电流C. 测量功率D. 测量电能3. 继电保护装置的动作原理是基于下列哪一项？A. 电流大小B. 电压大小C. 功率因数D. 电流和电压的相位差4. 自动装置下列哪一项不是其主要功能？A. 自动投切电源B. 自动调节电压C. 自动切换保护装置D. 自动测量电能5. 下列哪种继电保护装置是按照故障类型分类的？A. 电流速断保护B. 差动保护C. 过电压保护D. 零序保护二、填空题1. 电压互感器的变比为________，二次侧额定电压为________。

2. 电流互感器的变比为________，二次侧额定电流为________。

3. 继电保护装置的动作时间应根据系统的________和________来确定。

4. 自动装置的自动投切电源装置通常由________、________和________等组成。

5. 变配电所的控制、测量仪表、继电保护及自动装置应满足________、________和________等要求。

答案：一、选择题1. D2. A3. A4. D5. D二、填空题1. 电压互感器的变比为10000/100，二次侧额定电压为100V。

2. 电流互感器的变比为500/5，二次侧额定电流为5A。

3. 继电保护装置的动作时间应根据系统的稳定性和可靠性来确定。

4. 自动装置的自动投切电源装置通常由电源、切换开关和控制电路等组成。

5. 变配电所的控制、测量仪表、继电保护及自动装置应满足安全、可靠和高效等要求。

解析：变配电所是电力系统中非常重要的组成部分，其主要功能是接收上级电网的电能，通过变压器进行电压变换，然后分配给各个用电设备。

110kV变配电所控制、测量、继电保护及自动装置练习试卷1及答案与解析一、单项选择题每题的备选答案中，只有一个是符合题目要求的。

1 电磁操动机构的控制电源要用( )。

（A）交流（B）直流（C）均可（D）储能弹簧2 电力变压器的电流速断保护装置的动作电流(应躲过低压侧短路时，流过保护装置的最大短路电流)计算公式为( )。

（A）I dz.j＝K k K jx（B）I dz.j＝K k K jx（C）I dz.j＝K k（D）I dz.j＝K k K x3 工业企业和民用建筑变配电所断路器一般采用( )。

（A）灯光监视方式（B）音响监视方式（C）均可或选用（D）必须同时用4 电能计量装置类别Ⅲ有功电能表准确度最低要求( )。

（A）2．0（B）1．5（C）1．0（D）0．55 有可能出现不正常情况的线路和回路，应有预告信号。

预告信号一般不包括的内容是( )。

（A）变压器压力释放装置动作（B）控制回路内故障(熔断器熔丝熔断或自动开关跳闸)（C）保护回路断线或跳、合闸回路断线（D）交流系统绝缘增加(高压中性点不接地系统)6 变配电所指针式交流仪表准确度最低要求( )。

（A）2．0（B）1．5（C）1．0（D）0．57 为提高低负荷时的计量准确性，应选用过载4倍及以上的电能表。

对经电流互感器接入的电能表，其标定电流宜不低于电流互感器额定二次电流的( )。

（A）67％（B）50％（C）30％（D）20％8 直流系统绝缘监测装置的测量准确度应不低于( )。

（A）1．0级（B）1．5级（C）2．0级（D）2．5级9 谐波电流、电压的测量可采用数字式仪表，测量仪表的准确度应不低于( )。

（A）1．0级（B）1．5级（C）2．0级（D）2．5级10 准确度等级为0．2、一次电流为额定电流的20％的一般测量用电流互感器的误差限值为( )。

（A）±0．75％（B）±0．35％（C）±0．3％（D）±0．2％11 电流互感器二次电流回路的电缆芯线截面，应按电流互感器的额定二次负荷来计算，二次回路额定电流为5A应不小于( )。

2024年继电保护证考试题库（含答案）1、【单选题】为防止电动机自启动时供电电压长时间不能恢复，在()上装设低电压保护。

（B）A、重要电动机B、次要电动机C、主要电动机2、【单选题】分立元件构成的继电保护二次接线图,按照其用途可分为原理接线图和()。

（C）A、展开图B、逻辑框图C、安装接线图3、【单选题】变压器保护中()为变压器及相邻元件接地故障的后备保护。

（B）A、过电流保护B、零序电流保护C、过负荷保护D、速断电流保护4、【单选题】变压器励磁涌流中含有明显的()分量,使波形偏向时间轴的一侧。

（B）A、周期B、非周期C、矩形波D、基波5、【单选题】变压器备自投接线中,备用变压器采用()方式。

（B）A、暗备用B、明备用C、线路备用D、母线备用6、【单选题】变压器差动保护反应()而动作。

（A）A、变压器两侧电流的大小和相位B、变压器电流升高C、变压器电压降低D、功率方向7、【单选题】变压器气体保护包括轻瓦斯保护和()。

（A）A、重瓦斯保护B、过负荷保护C、零序电流保护D、速断电流保护8、【单选题】变压器电流速断保护的灵敏度校验,规程规定要求()。

（A）A、＞2B、＞4C、＜2D、＜49、【单选题】变压器相间短路的后备保护作为变压器差动保护或()和气体保护的后备保护。

（A）A、电流速断保护B、过电流保护C、零序电流保护D、负序过电流保护10、【单选题】变压器纵差动保护或电流速断保护动作后()。

（B）A、给出异常信号B、跳开变压器各侧断路器C、给出轻瓦斯信号11、【单选题】变电站中将交流一次侧高电压转换成二次电压,供给控制、测量、保护等二次设备使用的电气设备是()。

（B）A、变压器B、电压互感器C、电流互感器12、【单选题】在使用跌落式熔断器时,应按照额定电压、()和额定开断电流选择。

（B）A、额定频率B、额定电流C、额定功率D、额定负荷电流13、【单选题】在使用跌落式熔断器时,应按照额定电压、额定电流和()选择。

11。

变配电所控制、测量仪表、继电保护及自动装置（试题和答案）第 11 套试卷答案查看试卷所属书目：供配电专业试卷所属章节：变配电所控制、测量仪表、继电保护及自动装置试卷备注：变配电所控制、测量仪表、继电保护及自动装置B. 电力系统中，3～110kV的线路；C. 专用旁路和兼用旁路的断路器回路；D. 电力系统中，3～63kV的消弧线圈。

正确答案： D 本试题为11.0 章节试题您的答案： A11.电能计量用电流互感器的二次侧电流，当电力装置回路以额定值的条件运行时，宜为电能表标定电流的（）。

A. 85%～100%；B. 80%～100%；C. 70%～100%；D. 60%～100%。

正确答案： C 本试题为11.0 章节试题您的答案： A12.电力用户处电能计费点的计费电能表，应设置专用互感器的电压等级有（）。

A. 3～10kV及以下；B. 35kV及以下；C. 63kV及以下；D. 110kV及以下。

正确答案： C 本试题为11.0 章节试题您的答案： A13.月平均电量（）及以上的电力用户电能计量应采用0.5级的有功电能表。

A. 0.5× kWh；B. 1× kWh；C. 2× kWh；D. 5× kWh。

正确答案： B 本试题为11.0 章节试题您的答案： A14. 1.0级及2.0级的电能表处电压降不得大于电压互感器额定二次电压的（）。

A. 0.25%；B. 0.5%；C. 1.0%；D. 1.5%。

正确答案： B 本试题为11.0 章节试题您的答案： A15.测量仪表回路用的电流互感器选择应考虑使在正常负荷下指示在标尺的2/3以上，并应考虑过负荷运行时有适当的指示，因此，电流互感器的一次电流不小D.规划。

正确答案： D 本试题为11.0 章节试题您的答案： A(4)监控系统应设置双套（）。

A.I/O设备；B.接口设备；C.远动通信设备；D.控制设备。

2023年继电保护考试试题及答案（100题）1、【单选题】()是电力系统运行的一个重要指标,反应电力系统有功功率供需平衡的状态。

（C）A、电压B、电流C、频率2、【单选题】中性点直接接地系统发生接地故障,()零序电压最高。

（C）A、直接接地的中性点B、远离故障点C、接地故障点3、【单选题】低压母线分段备自投接线的动作过程描述为()。

（A）A、主供电源失电,跳开主供电源断路器,在确认跳闸并判断备用电源正常运行时闭合分段断路器B、主供电源失电,跳开主供电源断路器,延时后闭合主供电源断路器C、主供电源失电,跳开备用电源断路器,在确认跳闸并判断备用电源正常运行时闭合分段断路器4、【单选题】变压器内部发生严重故障时,油箱内产生大量气体,使瓦斯继电器动作,则()。

（B）A、发出轻瓦斯信号B、保护跳闸,断开变压器各侧断路器C、发出过电流信号D、发出过负荷信号5、【单选题】变压器异常运行包括过负荷、油箱漏油等造成油面降低及()等。

（C）A、引出线的套管闪络故障B、一相绕组匝间短路C、外部短路引起的过电流D、绕组间的相间故障6、【单选题】变压器气体保护包括重瓦斯保护和()。

（C）A、零序电流保护B、过负荷保护C、轻瓦斯保护D、速断电流保护7、【单选题】变压器气体保护的主要元件是()。

（C）A、电流继电器B、电压继电器C、气体继电器D、中间继电器8、【单选题】变压器零序电流保护用于反应()。

（D）A、外部故障引起的过电流B、三相对称过负荷C、油箱漏油造成油面降低D、变压器高压侧系统的接地故障9、【单选题】变电站中将交流一次侧大电流转换成二次电流,供给测量、保护等二次设备使用的电气设备是()。

（C）A、变压器B、电压互感器C、电流互感器10、【单选题】接地距离保护反应故障为()。

（A）A、接地故障B、相间故障C、一相断线D、两相断线11、【单选题】特种作业人员操作资格证书有效期满需要延期的，持证人员应当于期满（）个月前向原市县考核受理机关提出申请，市县建设（筑）主管部门初审后，于期满1个月前集中向省建筑主管部门申请办理延期复核相关手续。
