模电 习题解答5689章

《模拟电路》习题答案9第9章9.1 Ao=Xo/Xi; A F=Xo/XsF=X F/Xo; AoF=X F/Xi9.2 负反馈分（电压串联）负反馈、（电压并联）负反馈、（电流串联）负反馈、（电流并联）负反馈四种。

9.3 电压；电压；电压；电压；电压；电压。

9.4 电流；电流；电流；电流；电流；电流。

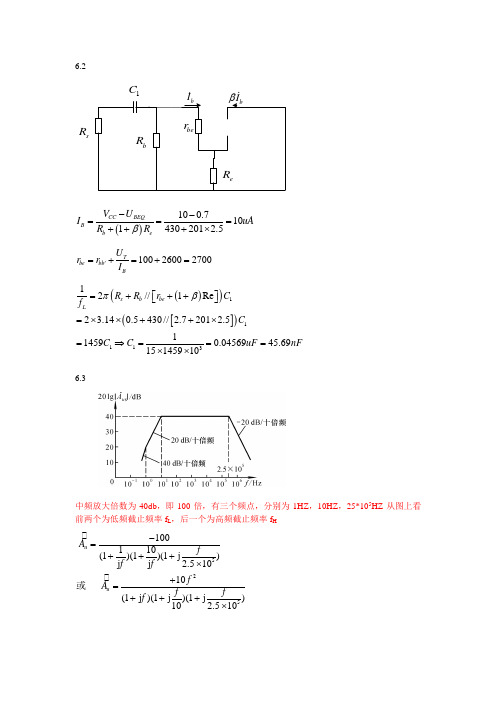

9.5 电压；电流；电流；跨阻，欧姆，西门子，无量纲9.6 电流；电压；电压；跨导，西门子，欧姆，无量纲9.7 应加电压串联负反馈F=1/A F－1/AoF－1/A F=10－3F－1/A F=10－6F－1/A F=10－129.8 无穷，0，无穷，09.9 较大，较小9.10 电压，电流9.11 应采用电压串联负反馈R iF＝（1＋AoF）Ri ，A oF＝7，F＝0.019.12 AoF＝6.5，F＝0.139.13 （1）应加电压负反馈，AoF＝4（2）应加电流负反馈，AoF＝49.14 dA F/A F＝1％9.15 F＝0.049；(N/S)F＝2509.16 略9.17 略9.18 他们的3dB带宽分别为100Hz、10kHz、100kHz、1MHz和10MHz 9.19 略9.20 （1）错（2）错（3）错（4）错9.21 略9.22 （a）10－5（b）10－39.23 （1）直流整体负反馈（2）电流负反馈（3）电压负反馈（4）串联负反馈9.24 （a）电压串联负反馈（b）电流并联负反馈（c）电流串联负反馈（d）电压串联负反馈（b）电压并联负反馈（b）电压串联负反馈9.25 （a）R2，T1电流串联负反馈，交直流R3，T2电压并联负反馈，交流R1，T2电流串联负反馈，直流R4电流并联负反馈，直流（b）R2、R3，T1电流串联负反馈，直流R5，T2电流串联负反馈，直流R7，T3电流串联负反馈，直流R3、R8电压串联负反馈，交流（c）R2，T1电流串联负反馈，直流R4，T2电流串联负反馈，交流R5，T2电流串联负反馈，直流R4、R5、R6电流并联负反馈，交流（d）R1、R2电压并联负反馈，直流R2电压并联负反馈，交流9.26 639.27 Vo/Vs＝24.4（25.4）Io/Vs=24.4mS(25.4mS)9.28 (1＋R2/R1)×1/R19.29 -R3/R29.30 19.31 电压串联负反馈，1019.32 电压串联负反馈，1＋R4/R39.33 电流串联负反馈，V o/Vs=－12，Io/Vs=0.02S9.34 （1）电压并联负反馈（2）V o/Vs=－4.7 V o/Is=-47k欧姆（3）略9.35 电流并联负反馈R*L＝R L||R8V o/Vs=R2R*L/R1R5 ; Io/Is=－R2/R59.36 （1）错（2）对（3）错（4）错9.37 最小相位裕度：φm＝84.39.38 （1）T＝100（2）相位裕度φ＝-95.1度（3）略。

第一章 电路的基本概念和基本定律1.1 在题1.1图中，各元件电压为 U 1=-5V ，U 2=2V ，U 3=U 4=-3V ，指出哪些元件是电源，哪些元件是负载？ 解：元件上电压和电流为关联参考方向时，P=UI ；电压和电流为非关联参考方向时，P=UI 。

P>0时元件吸收功率是负载，P<0时，元件释放功率，是电源。

本题中元件1、2、4上电流和电流为非关联参考方向，元件3上电压和电流为关联参考方向，因此 P 1=-U 1×3= -（-5）×3=15W ； P 2=-U 2×3=-2×3=-6W ；P 3=U 3×（-1）=-3×（-1）=3W ； P 4=-U 4×（-4）=-（-3）×（-4）=-12W 。

元件2、4是电源，元件1、3是负载。

1.2 在题 1.2图所示的RLC 串联电路中，已知)V 33t t C e e (u ---= 求i 、u R 和u L 。

解：电容上电压、电流为非关联参考方向,故()()33133t t t t c du di ce e e e A dt dt--=-=-⨯-=- 电阻、电感上电压、电流为关联参考方向()34t t R u Ri e e V --==-()()3313t t t t L di du Le e e e V dt dt----==⨯-=-+1.3 在题1.3图中，已知I=2A ，求U ab 和P ab 。

解：U ab =IR+2-4=2×4+2-4=6V ， 电流I 与U ab 为关联参考方向，因此P ab =U ab I=6×2=12W1.4 在题1.4图中，已知 I S =2A ，U S =4V ，求流过恒压源的电流I 、恒流源上的电压U 及它们的功率，验证电路的功率平衡。

解：I=I S =2A ，U=IR+U S =2×1+4=6V P I =I 2R=22×1=4W ，U S 与I 为关联参考方向，电压源功率：P U =IU S =2×4=8W ， U 与I 为非关联参考方向，电流源功率：P I =-I S U=-2×6=-12W ，验算：P U +P I +P R =8-12+4=01.5 求题1.5图中的R 和U ab 、U ac 。

第一章参考答案一、判断题1、√2、×3、√4、√5、×6、×二、单项选择1、(a)2、(c)3、(c)4、(a)5、(c)6、(c)7、(c)8、(b)9、(b) 10、(b)11、(c) 12、(a) 13、(a) 14、(b) 15、(a) 16、(c) 17、(b) 8、(a) 19、(a) 20、(b)21、(c)三、解：U O1≈1.3V，U O2＝0，U O3≈－1.3V，U O4≈2V，U O5≈1.3V，U O6≈－2V。

四、解：U O1＝6V，U O2＝5V。

五、解：u i和u o的波形如题5解图所示。

题6解图题5解图六、解：u i和u o的波形如题6解图所示。

题6解图七、解：1、当U I＝10V时，若U O＝U Z＝6V，则稳压管的电流为4mA，小于其最小稳定电流，所以稳压管未击穿。

故V 33.3I LLO ≈⋅+=U R R R U当U I ＝15V 时，稳压管中的电流大于最小稳定电流I Zmin ，所以U O ＝U Z ＝6V同理，当U I ＝35V 时，U O ＝U Z ＝6V 。

2、 =-=R U U I )(Z I D Z 29mA ＞I ZM ＝25mA ，稳压管将因功耗过大而损坏。

八、解：波形如题8解图所示。

题8解图第二章 参考答案一、判断1、√2、×3、×4、√5、×6、√7、×8、×9、√ 10、× 11、√二、单项选择题1、(c)2、(a)3、(b)4、(b)5、(c)6、(a)7、(a)8、(a)9、(b) 10、(c) 11、(b) 12、(a) 13、(c) 14、(b) 15、(c) 16、(b) 17、(b) 18、(c) 19、(b) 20、(a) 21、(c) 22、(a) 23、(c) 24、(c) 25、(a) 26、(c) 27、(c) 28、(c) 29、(a) 30、(b) 31、(c) 32、(b) 33、(b) 34、(a) (a) (a) 35、(c) 36、(a) 37、(c) 38、(c) 39、(b) 40、(c) 41、(c) 42、(b) 43、(b) 44、(c) 45、(c) 46、(b) 47、(b) 48、(b) 49、(a) 50、(a) 51、(c) 52、(c) 53、(c) (c) 54、(c) (a)二、填空题1、NPN,PNP ；硅，锗；电子和空穴。

第8章信号处理电路一、填空题1．有源滤波电路中的集成运放工作在线性区，集成运放的作用是作为放大元件，电路中通常引入一个负反馈。

2．电压比较器中的集成运放工作在非线性区，集成运放的作用是作为开关元件，集成运放一般工作在开环状态。

3. 信号处理电路中，为了在有效信号中抑制50Hz的工频干扰，应该选用带阻滤波器；为了抑制频率高于20MHz的噪声，应该选用低通滤波器。

4. 信号处理电路中，为了保证有效信号为20Hz至200kHz的音频信号，而消除其他频率的干扰及噪声，应该选用带通滤波器；为了抑制频率低于100Hz的信号，应该选用高通滤波器。

二、选择题1. 某一滤波电路，只允许频率低于200Hz或者高于300kHz的信号通过，则该电路是（D ）A、高通滤波器B、低通滤波器C、带通滤波器D、带阻滤波器2. 某一滤波电路，能够将频率高于800KHz的信号全部过滤掉，则该电路是（B ）A、高通滤波器B、低通滤波器C、带通滤波器D、带阻滤波器3. 某一滤波电路，只有频率在80Hz至120kHz之间的信号才能通过，则该电路是（C ）A、高通滤波器B、低通滤波器C、带通滤波器D、带阻滤波器4. 某一滤波电路，能够将频率低于50MHz的信号全部过滤掉，则该电路是（A ）A、高通滤波器B、低通滤波器C、带通滤波器D、带阻滤波器三、判断题1、电压比较器的输出只有两种状态:高电平和低电平。

（对）2、在电压比较器中，集成运算放大器常工作在非线性区。

（对）3、在电压比较器中，集成运算放大器常工作在线性区。

（错）4、从电路结构看，电压比较器中的集成运算放大器常处于开环状态。

（对）5、从电路结构看，电压比较器中的集成运算放大器常处于闭环状态。

（错）6、过零比较器的门限电平等于零。

（对）7、单限比较器是指只有一个门限电平的比较器。

（对）8、为了使电压比较器输出状态的转换更加快速，可以在电路中引入正反馈。

（对）9、为了使电压比较器输出状态的转换更加快速，可以在电路中引入负反馈。

实用文档模拟电子技术基础第四版清华大学电子学教研组编童诗白华成英主编自测题与习题解答目录第1章常用半导体器件‥‥‥‥‥‥‥‥‥‥3第2章基本放大电路‥‥‥‥‥‥‥‥‥‥‥14 第3章多级放大电路‥‥‥‥‥‥‥‥‥‥‥31 第4章集成运算放大电路‥‥‥‥‥‥‥‥‥41 第5章放大电路的频率响应‥‥‥‥‥‥‥‥50 第6章放大电路中的反馈‥‥‥‥‥‥‥‥‥60 第7章信号的运算和处理‥‥‥‥‥‥‥‥‥74 第8章波形的发生和信号的转换‥‥‥‥‥‥90 第9章功率放大电路‥‥‥‥‥‥‥‥‥‥‥114 第10章直流电源‥‥‥‥‥‥‥‥‥‥‥‥‥126第1章常用半导体器件自测题一、判断下列说法是否正确，用“×”和“√”表示判断结果填入空内。

(1)在N 型半导体中如果掺入足够量的三价元素，可将其改型为P 型半导体。

( √ )(2)因为N 型半导体的多子是自由电子，所以它带负电。

( × )(3)PN 结在无光照、无外加电压时，结电流为零。

( √ )(4)处于放大状态的晶体管，集电极电流是多子漂移运动形成的。

( × )(5)结型场效应管外加的栅一源电压应使栅一源间的耗尽层承受反向电压，才能保R大的特点。

( √ )证其GSU大于零，则其输入电阻会明显变小。

( × )(6)若耗尽型N 沟道MOS 管的GS二、选择正确答案填入空内。

(l) PN 结加正向电压时，空间电荷区将 A 。

A.变窄B.基本不变C.变宽(2)稳压管的稳压区是其工作在 C 。

A.正向导通B.反向截止C.反向击穿(3)当晶体管工作在放大区时，发射结电压和集电结电压应为 B 。

A.前者反偏、后者也反偏B.前者正偏、后者反偏C.前者正偏、后者也正偏(4) U GS=0V时，能够工作在恒流区的场效应管有 A 、C 。

A.结型管B.增强型MOS 管C.耗尽型MOS 管三、写出图Tl.3所示各电路的输出电压值，设二极管导通电压U D=0.7V。

第四章局部习题解答4．1．3 某BJT 的极限参数I CM =100mA ，P CM =150mW ，V 〔BR 〕CEO =30V ，假设它的工作电压V CE =10V ，则工作电流I C 不得超过多大？假设工作电流I C =1mA ，则工作电压的极限值应为多少？解: BJT 工作时，其电压和电流及功耗不能超过其极限值，否则将损坏。

当工作电压V CE 确定时，应根据P CM 及I CM 确定工作电流I C ，即应满足I C V CE ≤P CM 及I C ≤I CM 。

当V CE =10V 时，此值小于I CM =100mA ，故此时工作电流不超过15mA 即可。

同理，当工作电流I c 确定时，应根据I C V CE ≤P CM 及V CE ≤V 〔BR 〕CEO 确定工作电压V CE 的大小。

当I C =1mA 时，为同时满足上述两个条件，则工作电压的极限值应为30V 。

4．3．3 假设将图题3.3.1所示输出特性的BJT 接成图题3.3.3所示电路，并设V CC =12V ，R C =1k Ω，在基极电路中用V BB =2.2V 和R b =50k Ω串联以代替电流源i B 。

求该电路中的I B 、I C 和V CE 的值，设V BE =0.7V 。

图题3.3.1解: 由题3.3.1已求得β=200，故I C =βI B =200×0.03mA=6mA V CE =V CC -I C R c =6V4.3.5 图题3.3.6画出了某固定偏流放大电路中BJT 的输出特性及交、直流负载线，试求：〔1〕电源电压V CC ，静态电流I B 、I C 和管压降V CE 的值；〔2〕电阻R b 、R e 的值；〔3〕输出电压的最大不失真幅度；〔4〕要使该电路能不失真地放大，基极正弦电流的最大幅值是多少？解:〔1〕由图题3.3.6可知，直流负载线与横坐标轴的交点即V CC 值的大小，故V CC =6V 。

习题解答第1章1.1简述半导体的导电特性。

答：半导体的导电能力介于导体和绝缘体之间。

半导体一般呈晶体结构，其原子核对价电子的束缚较弱，当半导体受到外界光和热的刺激时，它便释放价电子，从而使导电能力发生变化。

例如纯净的锗从20℃升高到30℃时，它的电阻率几乎减小为原来的1/2。

又如一种硫化镉薄膜，在暗处其电阻为几十兆欧姆，受光照后，电阻可以下降到几十千欧姆，只有原来的百分之一。

利用这些敏感性可制成各种光敏元件和热敏元件。

若在纯净的半导体中加入微量的杂质，则半导体的导电能力会有更显著的增加，例如在半导体硅中，只要掺入亿分之一的硼，电阻率就会下降到原来的几万分之一，这是半导体最显著的导电特征。

利用这个特性，可制造出各种半导体器件。

1.2 简述PN结是如何形成的。

答：当P型和N型半导体结合在一起时，由于交界面两侧多数载流子浓度的差别，N区的多数载流子电子向P区扩散，P区的多数载流子空穴也要向N区扩散，于是电子与空穴复合，在交界面附近P区一侧因复合失去空穴而形成负离子区，N区一侧也因复合失去电子而形成正离子区。

这些不能移动的带电离子形成了空间电荷区，称为PN结。

PN结内存在一个由N区指向P区的内电场。

内电场的形成将阻止多数载流子的继续扩散，另一方面又会促进少数载流子的漂移，即N区的少数载流子空穴向P区移动，P区的少数载流子电子向N区移动。

因此，在交界面两侧存在两种对立的运动，漂移运动欲使PN结变窄，扩散运动运动欲使PN结变宽。

当扩散运动产生的扩散电流和漂移运动产生的漂移电流大小相等，两种运动达到动态平衡时，PN结宽度不再变化，即PN结维持一定的宽度。

由于内电场的存在，使载流子几乎不能在PN结内部停留，所以，PN 结也称为耗尽层。

1.3 二极管的特性曲线有哪几个区域？二极管的单向导电能力是指特性曲线上的哪个区域的性质？二极管的稳压能力又是指特性曲线上的哪个区域性质？答：二极管的特性曲线有正向特性、方向特性和反向击穿特性三个区域。

第一章 电路的根本概念和根本定律1.1 在题1.1图中，各元件电压为 U 1=-5V ，U 2=2V ，U 3=U 4=-3V ，指出哪些元件是电源，哪些元件是负载？解：元件上电压和电流为关联参考方向时，P=UI ；电压和电流为非关联参考方向时，P=UI 。

P>0时元件吸收功率是负载，P<0时，元件释放功率，是电源。

此题中元件1、2、4上电流和电流为非关联参考方向，元件3上电压和电流为关联参考方向，因此P 1=-U 1×3= -〔-5〕×3=15W ； P 2=-U 2×3=-2×3=-6W ； P 3=U 3×〔-1〕=-3×〔-1〕=3W ； P 4=-U 4×〔-4〕=-〔-3〕×〔-4〕=-12W 。

元件2、4是电源，元件1、3是负载。

1.2 在题 1.2图所示的RLC 串联电路中，)V 33t t C e e (u ---= 求i 、u R 和u L 。

解：电容上电压、电流为非关联参考方向,故()()33133t t t t c du di ce e e e A dt dt--=-=-⨯-=- 电阻、电感上电压、电流为关联参考方向()34t t R u Ri e e V --==-()()3313t t t t L di du Le e e e V dt dt----==⨯-=-+1.3 在题1.3图中，I=2A ，求U ab 和P ab 。

解：U ab =IR+2-4=2×4+2-4=6V ， 电流I 与U ab 为关联参考方向，因此P ab =U ab I=6×2=12W1.4 在题1.4图中， I S =2A ，U S =4V ，求流过恒压源的电流I 、恒流源上的电压U 及它们的功率，验证电路的功率平衡。

解：I=I S =2A ，U=IR+U S =2×1+4=6V P I =I 2R=22×1=4W ，U S 与I 为关联参考方向，电压源功率：P U =IU S =2×4=8W ，+U 4-题1.1图ba题1.3图+u L-1/题1.2图题1.4图U 与I 为非关联参考方向，电流源功率：P I =-I S U=-2×6=-12W ，验算：P U +P I +P R =8-12+4=01.5 求题1.5图中的R 和U ab 、U ac 。
