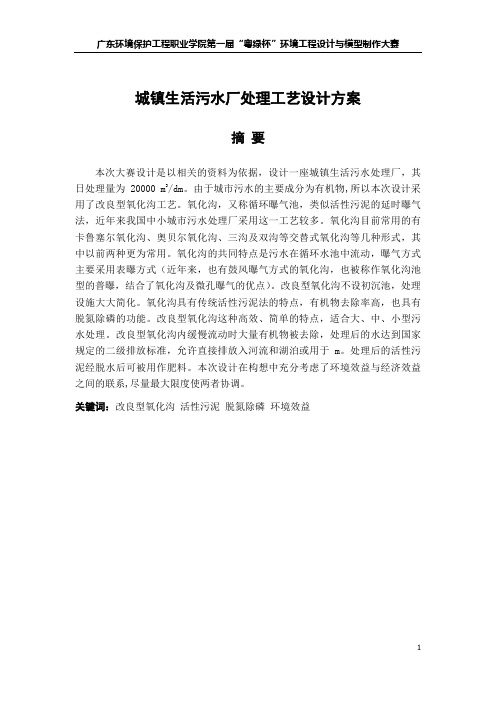

城镇生活污水厂处理工艺设计方案摘要本次大赛设计是以相关的资料为依据，设计一座城镇生活污水处理厂，其日处理量为20000 m3/dm。
由于城市污水的主要成分为有机物,所以本次设计采用了改良型氧化沟工艺。
氧化沟，又称循环曝气池，类似活性污泥的延时曝气法，近年来我国中小城市污水处理厂采用这一工艺较多。
氧化沟目前常用的有卡鲁塞尔氧化沟、奥贝尔氧化沟、三沟及双沟等交替式氧化沟等几种形式，其中以前两种更为常用。
氧化沟的共同特点是污水在循环水池中流动，曝气方式主要采用表曝方式（近年来，也有鼓风曝气方式的氧化沟，也被称作氧化沟池型的普曝，结合了氧化沟及微孔曝气的优点）。
改良型氧化沟不设初沉池，处理设施大大简化。
氧化沟具有传统活性污泥法的特点，有机物去除率高，也具有脱氮除磷的功能。
改良型氧化沟这种高效、简单的特点，适合大、中、小型污水处理。
改良型氧化沟内缓慢流动时大量有机物被去除，处理后的水达到国家规定的二级排放标准，允许直接排放入河流和湖泊或用于m。
处理后的活性污泥经脱水后可被用作肥料。
本次设计在构想中充分考虑了环境效益与经济效益之间的联系,尽量最大限度使两者协调。
关键词：改良型氧化沟活性污泥脱氮除磷环境效益目录前言 (5)第一篇设计说明书 (6)一、污水厂的设计规模及进出水水质 (6)二、处理程度的计算 (6)三、城市污水处理设计 (7)1、工艺流程的比较 (7)2、工艺流程的选择 (10)四、污水处理构筑物的设计说明 (10)1、粗格栅的设计 (10)2、集水井和提升泵房 (11)3、细格栅 (12)4、沉砂池 (12)5、氧化沟 (13)6、二沉池 (14)7、接触消毒池 (14)五、污泥处理构筑物的设计计算 (15)1、污泥泵房 (15)2、排泥泵房 (15)3、污泥浓缩池 (15)4、贮泥池及提升泵 (16)5、脱水间 (16)六、污水厂平面、高程布置 (17)1、平面布置 (17)2、管道布置 (17)3、高程布置 (17)第二篇污水厂设计计算书 (18)七、污水处理构筑物设计 (18)1、粗格栅的设计 (18)2、集水井与提升泵房 (20)3、细格栅的设计 (21)4、平流沉砂池的设计 (24)5、氧化沟的设计 (27)6、二沉池的设计 (33)7、接触消毒池与加氯间的设计 (36)八、污泥处理构筑物设计 (36)1、污泥泵房 (36)2、排泥泵房 (37)3、污泥浓缩池 (38)4、贮泥池及提升泵 (41)5、脱水间 (41)九、高程计算 (42)1、选用管道 (42)2、管道计算 (42)3、污水厂的高程布置方法 (48)4、各构筑物高程确定 (48)十、经济分析 (48)1、估算范围及编制依据 (48)2、固定资产投资估算 (49)2.2设备投资 (50)3、运行费用计算 (51)3.2.2 工资福利开支 (52)3.2.3 生产用水水费开支 (52)3.2.4运费 (52)3.2.5 维护维修费 (52)3.2.6 管理费用 (52)3.2.7 运行成本核算 (52)结论 (53)参考文献 (54)致谢 (55)前言水是人类生产、生活中不可缺少的组成部分，在各个领域内发挥着重要的作用。
污水AO处理工艺浅谈污水处理是一项重要的环境保护工作，而AO处理工艺是目前较为常用的一种处理方式。
本文将就污水AO处理工艺进行详细的介绍和分析。
一、污水AO处理工艺的基本原理AO处理工艺是指利用好氧和厌氧微生物共同作用，将污水中的有机物质进行降解和转化的一种处理方法。
AO处理工艺主要包括两个环节：好氧环节和厌氧环节。
1. 好氧环节：在好氧环境下，好氧微生物将有机物质氧化成为二氧化碳和水，并释放出能量。
这个过程需要供氧，一般通过曝气设备来提供氧气。
2. 厌氧环节：在厌氧环境下，厌氧微生物将有机物质进一步分解成为甲烷和二氧化碳。
这个过程不需要供氧，而是通过有机物质的降解产生的氢离子来提供能量。
通过好氧和厌氧两个环节的结合作用，AO处理工艺可以高效地将污水中的有机物质进行降解，达到净化水质的目的。
二、污水AO处理工艺的主要优点1. 处理效果好：AO处理工艺可以有效去除污水中的有机物质，使水质得到明显改善。
经过AO处理后的水质可以达到国家相关标准要求，可以用于农田灌溉、工业用水等。
2. 抗冲击负荷能力强：AO处理工艺对于污水中的冲击负荷有较强的适应能力。
当污水中的有机负荷突然增加时，AO处理工艺可以通过调整曝气量和投加剂量等措施来保证处理效果。
3. 能耗低：AO处理工艺的能耗相对较低。
好氧环节需要供氧，但是通过合理设计曝气系统和控制曝气量，可以降低能耗。
而厌氧环节不需要供氧，节约了能源消耗。
4. 操作维护方便：AO处理工艺的操作维护相对简单，只需要定期检查设备运行状况和微生物活性即可。
同时，AO处理工艺的设备结构相对简单，易于维修和更换。
三、污水AO处理工艺的应用案例1. 某市污水处理厂采用AO处理工艺，处理能力为5000吨/天。
经过AO处理后，出水COD浓度降至50mg/L以下，达到国家一级A排放标准。
处理效果稳定，运行成本较低。
2. 某化工厂废水处理系统采用AO处理工艺，处理能力为500立方米/小时。
污水AO处理工艺浅谈污水处理是一项关乎环境保护和人类健康的重要工作。
随着城市化进程的加快和工业化程度的提高，污水处理工艺的研究和应用变得尤为重要。
本文将对污水AO处理工艺进行浅谈，介绍其原理、优点和应用。
一、污水AO处理工艺的原理AO处理工艺是指将污水中的有机物通过好氧和厌氧两个阶段进行分解和降解的处理方法。
其原理主要包括两个环节：好氧阶段和厌氧阶段。
1. 好氧阶段：在好氧条件下，通过加入好氧细菌，将有机物质分解为较小的无机物质，如CO2和H2O。
好氧阶段的主要反应是氧化反应，需要充足的氧气供给。
2. 厌氧阶段：在厌氧条件下，通过加入厌氧细菌，将有机物质进一步分解为甲烷和二氧化碳等无机物质。
厌氧阶段的主要反应是还原反应，不需要氧气供给。
通过好氧和厌氧两个阶段的处理，污水中的有机物质可以得到有效去除，达到净化水质的目的。
二、污水AO处理工艺的优点1. 高效性：AO处理工艺具有高效降解有机物质的能力，能够有效去除污水中的COD（化学需氧量）和BOD（生化需氧量）等指标，使污水处理后的水质得到明显改善。
2. 稳定性：AO处理工艺对水质波动的适应能力较强，能够在不同的水质条件下保持较好的处理效果。
即使在进水水质波动较大的情况下，也能保持稳定的处理效果。
3. 能耗低：相比于传统的生物处理工艺，AO处理工艺的能耗较低。
由于厌氧阶段不需要供氧，可以节约大量的能源。
4. 占地面积小：AO处理工艺的设备结构相对紧凑，占地面积较小。
这对于城市污水处理厂等场所来说，是一项重要的优点。
5. 产生的污泥少：AO处理工艺产生的污泥量相对较少，减少了污泥处理的成本和难度。
三、污水AO处理工艺的应用AO处理工艺在污水处理领域得到了广泛的应用。
它适用于不同规模的污水处理厂和工业废水处理系统。
以下是一些常见的应用场景：1. 城市污水处理厂：AO处理工艺适用于城市污水处理厂的二级处理工艺。
通过AO处理工艺，可以有效去除污水中的有机物质，提高出水水质。
污水AO处理工艺浅谈一、引言污水处理是保护环境、维护人类健康的重要工作。
而污水处理中的AO处理工艺，即厌氧-好氧处理工艺，被广泛应用于城市污水处理厂和工业废水处理中。
本文将对污水AO处理工艺进行深入探讨，包括工艺原理、工艺流程、优点和应用案例等方面。
二、工艺原理AO处理工艺是一种生物处理工艺，通过厌氧和好氧两个阶段的处理，将有机物和氨氮等污染物转化为无害的物质。
具体原理如下：1. 厌氧阶段：在厌氧条件下，厌氧菌将有机物分解为有机酸、醇和氨氮等物质。
同时，厌氧菌还将氮气还原为氨氮。
2. 好氧阶段：在好氧条件下，好氧菌利用厌氧阶段产生的有机物和氨氮等物质进行氧化降解。
有机物被氧化为二氧化碳和水，氨氮被氧化为硝酸盐。
三、工艺流程AO处理工艺的典型流程包括预处理、厌氧池、好氧池和沉淀池等单元。
具体流程如下：1. 预处理：对进入污水处理系统的原水进行粗筛、细筛和均化等处理，去除大颗粒杂质和调节水质。
2. 厌氧池：将预处理后的污水引入厌氧池，通过厌氧菌的作用，将有机物分解为有机酸、醇和氨氮等物质。
3. 好氧池：将厌氧池出水引入好氧池，通过好氧菌的作用，将有机物和氨氮等物质氧化降解为无害物质。
4. 沉淀池：将好氧池出水引入沉淀池，通过重力沉淀将悬浮物和生物团聚沉淀下来，形成污泥。
四、优点AO处理工艺具有以下优点：1. 处理效果好：AO处理工艺能够有效去除有机物和氨氮等污染物，处理效果稳定可靠。
2. 能耗低：AO处理工艺所需的能耗相对较低，运行成本较低。
3. 占地面积小：AO处理工艺相对于其他处理工艺来说，占地面积较小，适合在城市或有限空间中建设。
4. 操作简便：AO处理工艺的操作相对简便，维护成本低。
五、应用案例AO处理工艺已经在许多城市污水处理厂和工业废水处理中得到了广泛应用。
以下是两个典型的应用案例：1. 某城市污水处理厂：该污水处理厂采用AO处理工艺进行污水处理，每天处理规模约为10万吨。
经过AO处理工艺的处理，出水达到国家一级A排放标准，有效保护了周边水环境。
沈阳化工学院《水污染控制工程》课程设计题目：城市污水处理工艺设计院系：环境与生物工程学院专业：环境工程班级：学生姓名：指导教师：前言长期以来，城市污水处理均以去除有机物和悬浮物为目的，其工艺为普通活性污泥法．该法对氮、磷等无机营养物去除效果很差．一般来说*1，氮的去除率只有20％～30％，磷的去除率只有10％～20％．随着大量的化肥、农药、洗涤剂等高浓度氮、磷工业废水的排出，导致城市污水中N、P浓度急剧增加，从而引起水体中溶解氧降低及水体富营养化，同时影响了处理后污水的复用．所以，要求在城市污水处理过程中不仅要有效地去除BOD和SS，而且要有效地脱氮除磷．八十年代以来，生物脱氮除磷工艺已成为现代污水处理的重大课题，特别是以厌氧－缺氧－好氧*2*3（Anaerobic－Anoxic－aerobic，简称A2／O工艺）系统的生物脱氮除磷工艺，因其特有的技术经济优势和环境效益，越来越受到人们的高度重视。
本设计中即采用厌氧－缺氧－好氧（Anaerobic－Anoxic－aerobic，即A2／O工艺）对某城市生活污水进行处理，日处理能力163000方。
出水达到城镇污水处理厂污染物排放国家二级标准。
目录第一章设计总况 (1)1设计任务及设计资料 (1)1.1设计任务与内容 (1)1.2设计原始资料 (1)第二章工艺设计方案的确定 (3)2、设计说明书 (3)2.1课程设计任务 (3)2.2设计原则 (3)2.3城市污水处理工艺选择 (4)2.4城市污水处理工艺比较 (6)2.4处理工艺确定 (7)第三章改良A2/O工艺 (8)1常规A2/O工艺 (8)1.1常规A2/O工艺原理 (8)1.2常规A2/O工艺缺点 (8)2改良型A2/O工艺 (8)2.1取消混合液回流的A2O 工艺 (8)2.2倒置型A2O 工艺 (9)2.3 A+A2O 工艺 (10)2.4TRIZON 工艺 (10)3设计应用 (11)3.1A+A2O 工艺 (11)3.2取消混合液回流的A2O 工艺 (11)3.3倒置型A2O 工艺 (11)4结语 (12)第四章主要构筑介绍 (13)1格栅 (13)1.1格栅的概念和分类 (13)1.2常用机械格栅除污机及功能特点 (14)2沉砂池 (14)2.1沉砂池概念与作用 (14)2.2沉砂池分类 (15)3初沉池 (16)3.1初沉池（沉淀池）简介 (16)3.2分类及简介 (16)4A+A2/O工艺反应池 (17)4.1厌氧/缺氧调节池 (17)4.2厌氧池 (17)4.3缺氧池 (17)4.4好氧池 (17)4.5二沉池 (18)4.6污泥浓缩池 (18)第五章 A+A2/O反应池设计与计算 (20)1 A+A2/O生物反应池 (20)1.1设计流量 (20)1.2设计计算 (20)1.3 BOD去除率 (21)1.4反应池容积 (21)2曝气系统设计计算 (23)2.1设计需氧量 (23)2.2标准需氧量 (24)2.3所需空气动力（相对压力） (25)3曝气器数量设计 (25)4供风管道计算 (25)第六章污泥中重金属去除方法研究展望 (26)1 研究意义 (26)2 国内外研究现状 (27)2.1 物理稳定 (27)2.2 化学淋滤 (28)2.3 生物方法 (28)2.4 电化学 (29)3 存在问题 (29)第七章参考书目 (30)第一章设计总况1设计任务及设计资料1.1设计任务与内容该城市污水处理厂的AAO工艺流程设计，对流程进行详细的工艺计算，水力计算，对工程进行概算，绘制总平面图、流程高程图，单体构筑物工艺图。
MBBR与A/O工艺对生活污水处理效果的研究的开题报告一、选题背景与研究意义随着城市化进程的加快，生活污水日益增多。
生活污水中含有多种有机物质和微生物，对环境和人体健康造成较大威胁。
因此，对生活污水的处理和净化具有重要的现实意义。
传统的生活污水处理工艺主要为物理、化学和生物方法，其中生物法被认为是低成本、高效率的处理方法。
MBBR（Moving Bed Biofilm Reactor）和A/O（Anaerobic/Oxic）工艺都属于生物降解法，而且具有成本低、操作简单、工程规模灵活等优点，因此被广泛应用于生活污水处理。
然而，MBBR和A/O两种工艺虽然都属于生物降解法，但其工艺原理和适用范围不同，处理效果也有所差异。
因此，本文将研究MBBR与A/O工艺对生活污水处理效果的差异，为生活污水处理工艺的选择提供参考。
二、研究目的与内容本文旨在研究MBBR和A/O两种工艺对生活污水的处理效果，并分析其差异性和适用范围，探索最佳的生活污水处理技术。
本文的研究内容包括以下方面：1、对MBBR和A/O工艺的原理、优缺点进行介绍和比较。
2、选取生活污水进行实验处理，比较MBBR和A/O工艺在COD、BOD、NH3-N等方面的处理效果。
3、对MBBR和A/O两种工艺的处理效果差异性进行分析，并探讨其原因。
4、结合实验结果，探索最佳的生活污水处理技术，给出建议。
三、研究方法本文采用实验室模拟生活污水处理过程进行研究。
首先，通过对MBBR和A/O工艺的研究文献进行梳理和分析，对两种工艺的原理、适用范围、优缺点等进行综合比较，确定实验条件。
其次，采集生活污水样品，进行预处理后用MBBR和A/O两种工艺进行处理，并比较处理效果。
最后，对MBBR和A/O两种工艺的差异性进行分析，并结合实验结果给出建议。
四、研究意义本文将探讨MBBR和A/O两种工艺对生活污水处理效果的差异性和适用范围，为实现生活污水的高效处理提供技术支持和理论指导。
MBBR法A2/O集成工艺深度处理城市污水的实验研究的开题报告题目：MBBR法A2/O集成工艺深度处理城市污水的实验研究一、研究背景与意义城市化进程不断加快，城市污水排放量不断增加。
污水处理成为城市环境保护的重要内容。
目前，常见的城市污水处理工艺主要包括生物接触氧化法、SBR法、MBBR法等。
其中，MBBR法以其占地面积小、处理效率高、运行成本低等特点，逐渐被广泛应用。
同时，A2/O集成工艺也是当前城市污水处理的主流工艺之一，其具有出水水质好、出水稳定等优点。
本研究将MBBR法与A2/O集成工艺相结合，旨在寻求一种新的城市污水深度处理的方案，提高其处理效率。
二、研究目的本研究旨在以MBBR法为核心技术，将其与A2/O集成工艺相结合，构建一套新型的城市污水深度处理工艺方案。
通过实验验证该方案的可行性、出水水质稳定等情况，进一步推广该方案应用于城市污水处理中，为城市环境保护事业做出积极贡献。
三、研究内容1. 梳理MBBR法及A2/O集成工艺相关研究进展，分析其工艺优缺点；2. 基于以上分析，确定MBBR法与A2/O集成工艺相结合的处理方案，并设计实验方案；3. 建立实验污水处理系统，对污水进行处理；4. 对处理后的水样分析，重点检测COD、NH3-N、TP、TN等指标；5. 根据检测结果，评价该处理方案的效果，并提出改进措施。
四、研究方法1.实验室规模污水处理设备搭建：建立规模适当的MBBR工艺和A2/O集成处理系统，以实现对城市污水进行周期性处理实验。
2.水样采集及理化检测：分别对处理前和处理后的污水进行采样，分析关键特性物质含量如COD、NH3-N、TP、TN等，以评价处理效果。
3.实验数据分析及处理：对实验数据进行处理和分析，以确定处理效果，并提供改进方案。
五、预期成果1. 确定MBBR法与A2/O集成工艺相结合的处理方案，并验证其的可行性。
2. 较为全面地评价该处理方案的应用价值，为设计和开发汽车驾驶员工程屏幕提供科学依据。
第4期(总第100期)中国市政工程2002年12月25日FLOOBED工艺处理沈阳南部城市污水设计浅谈黄 彦 王 群 王洪胜(沈阳市市政工程设计研究院,沈阳 110015)摘 要:结合沈阳市南部城市污水处理厂工程的设计实践,对浮动填料生化工艺处理城市污水做了比较详细的阐述。
通过实践证明该工艺具有处理效果好、自动化水平高、运行管理方便、占地面积小等特点。
关键词:浮动填料 生物载体 脱氮除磷 抗冲击负荷能力An Elementary In troduction to the Design of FLOOBED Technological Treatment for Urban Sewage in Southern Part of ShenyangHuang Y an,W ang Qun&W ang Hongshen gAbstract:Combining with the design of urban se wage treatment plant in the southern part of Shenyang, the application of FLOOB ED technology to urban se wage treatment is expounded in detail.Through practice, this technology is proved to have the advanta ges of good treatment result,high automation level,easy to ope rate,and less occupied area.Key Words:floating filler,biological carrier,denitrification and dephosphorization,capacity of resisting impact load.1 前言随着对城市污水处理工艺技术研究的不断深入,人们的思路由多种工艺的组合逐渐转向由简单的单一工艺满足多种工艺过程功能的要求。
也就是说,要求一种工艺能完成对污水B OD去除的同时,也能去除污水中N、P等其它的污染物。
FLOOB ED即浮动填料生化工艺是芬兰V ALME T FLOOTEK公司经多年研究与实践开发出的一种水处理专利技术。
该工艺具有处理效果好、抗冲击负荷能力强、脱N除P、自动化控制水平高、运行管理方便、占地面积小等特点。
2 工程概况沈阳市南部凌空污水处理厂占地面积为8 11hm2。
该污水处理厂主要处理沈阳市南部排水地区内的部分城市污水,污水处理规模为20万m3 d,工程总投资为2 73亿元人民币。
国务院已决定把辽河流域的水污染治理列为国家 九五期间水污染防治工作的重点和2010年远景目标纲要,用5~10a时间把辽河水污染治理好。
而沈阳市南部凌空污水处理工程规模较大,在辽河水系水污染治理项目中具有十分重要的地位。
此项工程的建成,可大大地减轻沈阳市水环境污染现状,对改善投资环境,促进沈阳市的国民经济和城市发展均具有重要的意义。
3 污水处理工艺流程沈阳市南部凌空污水处理厂污水二级处理工艺采用沈阳市特种环保设备制造股份有限公司从芬兰VALME T FLOOTEK公司引进的专利技术,浮动填料生化法(FLOOBED),该技术属流化床生物膜法工艺。
就是在普通推流式鼓风曝气池中,加入复合塑料填料作为生物载体,微生物生长于载体表面形成生物膜,在充氧过程中由于空气搅拌,载体呈悬浮状态,由于填料表面积高达380m2 m3填料,因此其具有污泥浓度高,生化池容积负荷高,占地面积小等特点。
沈阳市南部凌空污水处理厂设计进水水质为:COD:420mg LBOD:200mg LSS:230mg LTKN:36mg L设计出水水质标准如下:COD!100mg LBOD!30mg LSS!30mg LNH+4-N!15mg L由于沈阳市南部城市污水的有机物浓度不是很高,而二级处理部分采用的浮动填料生化池具有容积负荷高的特点,因此取消了传统污水处理中的一∀38∀级处理构筑物。
污水厂工艺流程框图见图1。
图1 浮动填料生化工艺污水处理工艺流程图4 污水处理工艺设计要点4.1 粗格栅间为了保护污水提升泵的正常运行,在进水泵站配水池的渠道上,设有栅条间距为18mm,宽度为1 5m 的机械格栅四台,格栅采用回转式格栅自动除污机,每台格栅安装角度为70#。
格栅拦截的栅渣经皮带运输机输送至压榨机,经脱水打包后运走。
4.2 污水提升泵房设计流量为2 546m 3s,即22万m 3d 。
设计潜水泵四台,三用1备,水泵型号为CP353153840575 805潜水泵,单泵的设计流量为:Q=0 848m 3s,扬程为:H=15 90m,电机功率为:N=160kW 。
水泵出水管上设逆止阀及其检修所需的伸缩式电动蝶阀。
逆止阀采用H H47X 6C 微阻缓闭止回阀,该阀内无隔板,水头损失小,并具有缓闭功能,可避免水中杂物引起的止回阀关闭不严及阀瓣回击等现象,电动蝶阀采用D94s11 0型伸缩式电动蝶阀。
4.3 细格栅间为尽可能去除污水中的漂浮物,减轻后续处理构筑物的处理负荷,在沉砂池前设一座细格栅间,细格栅间内共设三组格栅,每组两台,每台细格栅宽度1 8m,格栅栅条间隙为1 5mm,格栅采用回转式格栅自动除污机,栅渣处理同粗格栅。
4.4 曝气沉砂池分三条廊道,每条廊道长21 60m,宽4 50m,有效水深3 0m,停留时间6 0min,每立方米污水曝气量为0 2m 3空气。
沉砂池池底沉砂经吸砂桥抽升后进入砂水分离器进行砂水分离,净砂外运。
4.5 浮动填料生化池污水经预处理(两级格栅及曝气沉砂)后直接进入浮动填料生化池。
浮动填料生化池是二级污水处理厂的核心处理构筑物,该工艺技术是在生化池中,按容积比投入生物载体,属流化床生物膜法工艺。
生物载体是一种以塑料为主要材料的特殊制品,空心柱体,柱内中有翼片,比表面积较大,由于其具有吸附和易于生长微生物的特性,并随着气流和水流上下浮动和流动。
因此,该反应池内污泥浓度高,而且比较均匀,对有机物具有较高的去除率。
由于进水氨氮超标,因此生化反应池设计需要考虑氨氮的硝化设计。
此次FLOOBED 生化反应池容积负荷为0 89kgBOD 5 M 3∀d,污泥负荷为0 18kgB OD 5 kgMLVSS ∀d 。
生化反应池分为两组,每组各负责处理设计能力为11万m 3/d 污水,每组分两个曝气廊道,每个曝气廊道宽11 25m,长133 2m,分成四段,每段的曝气强度及溶解氧量可自动控制,反应池有效水深为7 0m,总曝气反应容积为42000m 3,名义水力停留时间为tm=4 58h,实际水力停留时间tm=4 12h,污泥回流比为R=10%。
在FLOOB ED 反应池中,浮动填料的填充率为池容的40%,共需投入填料16800m 3。
每个曝气廊道设四台溶解氧测定仪,两台氧化还原电位仪。
为使填料能在各自的曝气段内自由浮动并保证段间纵向不混合,在每段间隔墙的过水孔上设不锈钢格栅网,格栅上的网格尺寸为15mm ∃20m m 。
FLOOBED 反应池中,生物载体即浮动填料的性能是决定反应池处理效果的重要因素。
浮动填料的规格和性能见表1。
表1 浮动填料的规格和性能材质直径(mm)长度(mm)比重比表面积(m 2 m 3填料)在曝气池中状态塑料4438微大于水380动态悬浮浮动填料具有如下特点:1)具有合理的尺寸生物载体的尺寸小有较大的优越性,一方面它可提供微生物较大的比表面积,有利于维持反应池内高生物量;另一方面,尺寸小的生物载体要求较低的上升流速,可降低运转的动力消耗。
但载体的尺寸也不能太小,否则操作条件难以控制,生物载体易被水流冲走,造成载体流失。
而FLOOB ED 工艺的浮动填料却具有合适的尺寸,它既提供了大的比表面积和反应池高生物量,同时它又操作控制简单,不易被水冲走。
2)优化设计的形状几乎所有生物流化床的方程式都假设载体为球形,但实际情况却远非如此。
生物载体的形状直接与空隙率有关,同时形状影响生物膜在其表面的分布。
而FLOOB ED 工艺的浮动填料是一种空心柱体,内有辐射状翼片,填料的表面具有足够的粗糙度,有利于吸附和生长微生物,由于浮动填料柱体尾部具有尾翼,因此浮动填料在曝气池的动态浮动具有一定的方向性。
因此浮动填料具有优化的设计形状。
∀39∀3)尺寸大小的一致性,使生化池内的生物量分布趋于合理如果生物载体尺寸差别过大,将难以寻求到合适的上升流速以保持良好的混合条件。
为使生化反应池内生物量的分布趋于合理,最理想的情况是采用大小完全一致的载体,而浮动填料是尺寸大小完全一致的。
4)足够的强度:在生物流化床中,由于流体的冲刷,载体之间以及与反应池壁的碰撞,要求载体有较高的强度,否则随着运转时间的增加,将有大量的填料被粉碎,降低使用寿命。
选择合适的载体历来是生物流化床设计的重要方面。
浮动填料,其使用每五年需更换不超过5%的填料,其具有较高的强度。
在浮动填料生化反应中,当填料的尺寸和投加数量确定以后,填料上的生物量和生化池混合液中的生物浓度取决于进水有机物浓度。
随着进水有机物浓度的增加,浮动填料生化反应池混合液污泥浓度和容积负荷也随着增大。
混合液污泥浓度可达到5~20g l,容积负荷可达到3~30kgBOD m3∀d。
但在生化池中污泥量的90%是贴附在填料上的,只有10%的生物量时呈悬浮状态。
生化池的需氧量由鼓风机房提供,通过微孔曝气器进行充氧搅拌,生化池的曝气强度和溶解氧浓度由PLC系统自动调节控制。
4.6 二沉池二沉池的主要功能是进行泥水分离。
本设计二沉池采用芬兰VALME T FLOOTEK公司技术,为矩形斜板沉淀池,一端进水,另一端出水。
设计水量22万m3 d,设计表面负荷q=2 04m3 m2∀h,水力停留时间1 2h,斜板采用镀塑钢板,斜长2 0m,倾角为60#,斜板间距100mm。
二沉池与生化反应池合建,分为两组,每组各处理能力为11万m3 d,每组分六个沉淀廊道,每格廊道长54 8m,宽7 5m,总高度5 0m。
4.7 加氯间处理水量为22万m3 d,污水消毒的加氯量按7mg l。
为满足24h不间断连续消毒,使用自动切换系统,其采用三组氯瓶,其中一组备用,其它二组互为切换。
当一路气源用尽时,真空调节器阀门关闭,系统内真空度升高,切换器弹簧开关动作,用尽的一路气源阀门关闭,备用气源阀门打开,使设备连续运行。
5 几点体会1)沈阳市南部凌空污水处理厂引进芬兰VAL ME T FLOOTEK公司(FLOOBED)浮动填料生化池处理工艺,在国内城市污水处理尚属首家。
