50000t／d的城市污水处理厂设计

设计说明书一、工程慨况为促进国民经济的发展，改善城市环境，某市政府决定兴建城市污水处理厂。

1、工程规模根据该市城市总体规划，工程纳污范围内排污统计数据，考虑远期发展，确定工程规模为50000 t/d。

2、水质指标：根据该市环保局提供的现状污染源监测资料，考虑到将来的发展，设计进水水质确定为：COD cr: 350∽450mg/lBOD5 : 200mg/lNH4+-N: 40mg/lSS: 250∽360mg/lPH值：7∽8设计水质根据环保部门要求，出水水质应达到国家标准«城镇污水处理厂污染物排放标准»（GB18918-2002）规定的二级标准：COD≤100mg/l, BOD5≤30mg/l, NH4+-N≤15mg/l,SS ≤30mg/l3、设计范围该厂所在城市主导风向为东南风，服务人口32万左右，占地约20亩。

设计包括：污水厂总平面图；污水厂处理工艺流程图；各主要处理构筑物施工图。

二、工程设计1、污水处理目的之一是保护水环境不受污染，因此处理后出水要达到排水水质标准；目的之二是污水回用，处理后出水用于农田灌溉、城市中水和工业生产等，为此处理水要满足相应的用水要求。

2、根据国内外城市污水处理厂的设计及运行经验，用于城市污水厂处理的污水处理工艺主要有：传统活性污泥法，厌氧-好氧活性污泥法（A/O）、SBR法、AB法及氧化沟法等。

传统活性污泥法：分表面曝气和鼓风曝气两种型式，其历史悠久，运转管理经验成熟，对有机物的处理效果好，BOD5去除率可达到90%以上，但其脱氮除磷效果很差，对氮的去除率只能达到20%∽40%左右，对磷的去除率只能达到10%∽20%左右。

厌氧-好氧活性污泥法（A/O法）：主要特点是将生物处理构筑物按功能分为厌氧区和好氧区，污水流经各分区时，不同微生物菌群将对有机物、磷进行降解和吸附，去除率均可达到90%以上。

若在好氧区前增加一个缺氧区，便形成A2/O工艺，达到同时脱氧除磷的目的。

污水处理厂设计计算书一、工程概况某城市污水处理厂，采用传统活性污泥法处理工艺，沉淀池型式为辐流式，曝气池采用鼓风曝气，进入曝气池的总污水量为50000m3/d，污水的时变化系数为1.28，进入曝气池污水的BOD5为215mg/L，处理出水总BOD5≤20mg/L。

二、曝气池的设计1．污水处理程度的计算进入曝气池污水的BOD5值（Sa）为215mg/L，计算去除率，首先按下式计算处理水中非溶解性BOD5值，即BOD5=7.1bXaCe式中Ce——处理水中悬浮固体浓度，取值为25mg/L；b——微生物自身氧化率，一般介于0.05~0.1之间，取值0.09；Xa——活性微生物在处理水中所占比例，取值0.4；代入各值BOD5=7.1×0.09×0.4×25=6.39≈6.4处理水中溶解性BOD5值为：20-6.4=13.6mg/L去除率η=(215-13.6)/215=0.938≈0.942．曝气池的计算与各部位尺寸的确定曝气池按BOD-污泥负荷法计算(1) BOD-污泥负荷率的确定拟定采用的BOD-污泥负荷率为0.3kgBOD5/(kgMLSS·d)。

但为稳妥计，按下式加以较核：Ns =K2Sef/ηK2值取0.0280 Se=13.6mg/L η=0.94 f=MLVSS/MLSS=0.75代入各值Ns =0.0280×13.6×0.75/0.94=0.30 kgBOD5/(kgMLSS·d)计算结果确证，取值0.3是适宜的。

(2) 确定混合液污泥浓度（X）根据已确定的Ns值，查图4-7得相应的SVI值为100-120，取值120。

按下式确定混合液污泥浓度值X。

对此r=1.2，R=50%，代入各值，得：X=R·r·106/[(1+R)SVI]=0.5×1.2×106/[(1+0.5)×120]=3333mg/L≈3300mg/L (3) 确定曝气池容积，按下式计算，即：V=QSa /(NsX)代入各值：V=50000×215/(0.30×3300)=10858.59≈10859m3(4) 确定曝气池各部位尺寸设4组曝气池，每组容积为10859/4=2715m3池深取4.2m，则每组曝气池的面积为F=2715/4.2=646.43m2池宽取4.5m，B/H=4.5/4.2=1.07，介于1-2之间，符合规定。

课程设计课程名称：水污染控制工程设计题目：50000m3/d城市污水处理厂设计（三沟式氧化沟法）2014年12月31日至2015年1月13日目录第一章课程设计任务书 (4)第二章第二章污水处理方案的确定 (7)2.1活性污泥法处理方案的确定 (7)2.2工艺流程的确定 (12)第三章主要构筑物的设计计算 (13)3.1污水水质有关计算 (13)3.2闸井及集水池 (14)3.3格栅 (15)3.4污水泵房 (20)3.5沉砂池 (21)3.6配水井 (25)3.7三沟式氧化沟 (25)3.8消毒剂 (33)3.9 接触池 (35)第四章污泥脱水工艺流程的选择 (37)4.1 污泥处理工艺流程选择 (37)4.2污泥泵房的设计计算 (37)4.3 污泥浓缩池的选择及设计计算 (39)4.4贮泥池及提升污泥泵 (40)4.5 污泥脱水机房 (41)4.6鼓风机房 (43)4.7厂内给水排水以及道路 (43)第五章污水厂总体布置 (45)5.1 污水厂的平面布置 (45)5.2 高程布置 (46)5.3高程布置计算 (47)第六章电仪表与供热系统设计 (50)6.1 变配电系统 (50)6.2 仪表的设计 (50)第七章工程概预算及运行管理 (51)7.1定员 (51)7.2 工程概算 (51)7.3 安全措施 (54)7.4 污水厂运行管理 (54)7.5 污水厂运行中注意事项 (54)总结致谢参考文献第一章课程设计任务书一、设计题目50000m3/d城市污水处理厂设计（三沟式氧化沟法）二、原始资料1. 设计规模Q＝50000m3/d2. 水质情况：BOD5=300mg/L CODCr=600 mg/L SS=250 mg/L 氨氮=40 mg/L磷酸盐(以P计)=10 mg/L pH=6~93．气象与水文资料：风向：多年主导风向为东南风；水文：降水量多年平均为每年2370mm；蒸发量多年平均为每年1800mm；地下水水位，地面下6～7m。

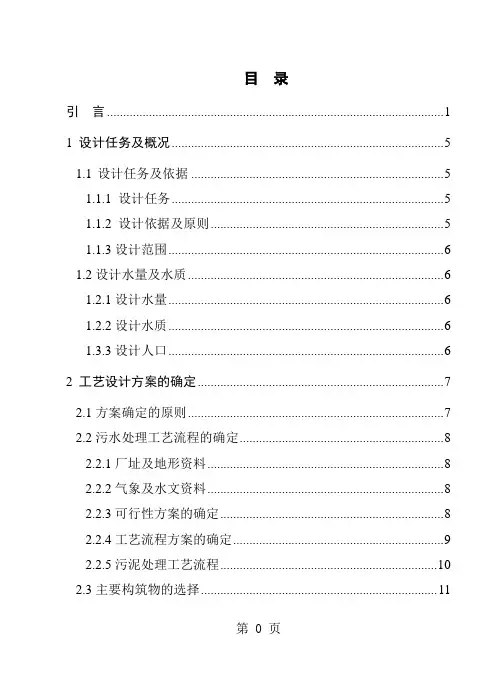

目录引言 (1)1 设计任务及概况 (5)1.1设计任务及依据 (5)1.1.1 设计任务 (5)1.1.2 设计依据及原则 (5)1.1.3设计范围 (6)1.2设计水量及水质 (6)1.2.1设计水量 (6)1.2.2设计水质 (6)1.3.3设计人口 (6)2 工艺设计方案的确定 (7)2.1方案确定的原则 (7)2.2污水处理工艺流程的确定 (8)2.2.1厂址及地形资料 (8)2.2.2气象及水文资料 (8)2.2.3可行性方案的确定 (8)2.2.4工艺流程方案的确定 (9)2.2.5污泥处理工艺流程 (10)2.3主要构筑物的选择 (11)2.3.1格栅 (11)2.3.2泵房 (11)2.3.3沉砂池 (12)2.3.4初沉池、二沉池 (12)2.3.5曝气池 (13)2.3.6接触池 (14)2.3.7计量槽 (14)2.3.8浓缩池 (15)2.3.9消化池 (15)2.3.10污泥脱水 (16)3污水处理系统工艺设计 (16)3.1格栅的计算 (16)3.1.1粗格栅 (16)3.1.2格栅的计算 (16)3.1.3选型 (19)3.2泵房................................................................... 错误!未定义书签。

3.2.1泵房的选择 (19)3.2.2泵的选择及集水池的计算 (19)3.2.3扬程估算 (20)3.3细格栅 (21)3.3.1细格栅的计算： (21)3.3.2格栅的计算 (21)3.3.3选型 (23)3.4沉砂池的计算 (24)3.4.1池体计算 (24)3.4.2沉砂室尺寸计算 (25)3.4.3排砂 (27)3.4.4出水水质 (27)3.5初沉池 (27)3.5.1池体尺寸计算 (27)3.5.2中心管计算................................................. 错误!未定义书签。

污水厂设计说明书第一章 ZT市污水处理厂设计任务书第一节设计任务及要求一、设计任务。

根据所给GZ市资料建一座污水处理厂。

二、设计要求1.根据以上资料，对该城市进行污水处理厂的扩大初步设计。

2.编写设计说明计算书。

3.画出两张图：1号图纸：污水处理厂平面布置图（1:500）。

.1号图纸：污水和污泥处理工艺高程布置图（横比1:300;纵比1:500）第二节基本资料一、设计原始资料全年主导风向南风历年最高温度 38 ℃最低温度 4 ℃全年平均气温 24 ℃厂区设计地面标高 +0.00m地震烈度 6级以下二、污水资料1．设计污水总污水量5.0万m3／d，其中工业废水占60％，生活污水占40％。

1．污水处理厂设计地面标高为0.00米。

2．污水提升泵房进水间污水管引入标高为-5m，。

三、出水要求污水处理后应达到国家污水排放标准一级B。

表1 基本控制项目最高允许排放浓度（日均值）单位： mg/L≤20mg／l SS≤20mg／l 总氮（以N计）≤20mg/1 TP≤lmg／l BOD5第二章城市污水处理厂总体设计第一节设计规模的确定一、设计规模污水处理厂的设计规模以平均时流量计Q平均=5×104m3/d=2083.33m3/hQ生活=Q×40%=2×104m3/d=833.33m3/h一、设计流量设计时不考虑工业废水流量的变化。

根据设计任务书可知生活污水总变化系数K Z=2.7Q生活0.11=2.7231.480.11=1.48Q生活——平均日平均时污水流量（L/S）。

Q max=Q平均×60%+Q平均×40%×1.48=5×104×60%+5×104×40%×1.48=59600m3/d=2483.33m3/h 处理程度确定一、处理程度计算BOD5去除率η=200−20200=90%SS去除率η=220−20220=91%NH3-N去除率η=40−2040=50%TP去除率η=8−18=88%第三节污水处理厂的工艺流程方案的选择根据进水水质分析，以及出水要求，选择采用A2/O与卡塞罗氧化沟工艺两种方案，在二者之间进行优化比较，选出最优方案。

第一章设计内容和任务1、设计题目50000t/d的城市污水处理厂设计。

2、设计目的（1）温习和巩固所学知识、原理；（2）掌握一般水处理构筑物的设计计算。

3、设计要求：（1）独立思考，独立完成；（2）完成主要处理构筑物的设计布置；（3）工艺选择、设备选型、技术参数、性能、详细说明；（4）提交的成品：设计说明书、工艺流程图、高程图、厂区平面布置图。

4、设计步骤：（1）水质、水量（发展需要、丰水期、枯水期、平水期）；（2）地理位置、地质资料调查（气象、水文、气候）；（3）出水要求、达到指标、污水处理后的出路；（4）工艺流程选择，包括：处理构筑物的设计、布置、选型、性能参数。

（5）评价工艺；（6）设计计算；（7）建设工程图（流程图、高程图、厂区布置图）；（8）人员编制，经费概算；（9）施工说明。

5、设计任务（1）、设计进、出水水质及排放标准（2）、排放标准：（GB8978-1996）一级标准；（3）、接受水体：河流（标高：－2m）第二章污水处理工艺流程说明一、气象与水文资料：风向：多年主导风向为东南风；水文：降水量多年平均为每年2370mm；蒸发量多年平均为每年1800mm；地下水水位，地面下6～7m。

年平均水温：20℃二、厂区地形：污水厂选址区域海拔标高在19-21m左右，平均地面标高为20m。

平均地面坡度为0.3‰～0.5‰，地势为西北高，东南低。

厂区征地面积为东西长224m，南北长276m。

三、污水处理工艺流程说明：1、工艺方案分析：本项目污水处理的特点为：①污水以有机污染为主，BOD/COD =0.75,可生化性较好，重金属及其他难以生物降解的有毒有害污染物一般不超标；②污水中主要污染物指标BOD、COD、SS值为典型城市污水值。

针对以上特点，以及出水要求，现有城市污水处理技术的特点，以采用生化处理最为经济。

由于将来可能要求出水回用，处理工艺尚应硝化，考虑到NH3-N出水浓度排放要求较低，不必完全脱氮。

目录第1章绪论 (1)1.1概述 (1)1.2设计目的和任务 (1)1.1.2设计成果 (1)1.2设计原始资料 (2)1.3设计水量 (3)1.4污染物处理程度 (3)1.5污水厂设计原则及依据 (4)1.5.1污水处理工程设计基本原则 (4)1.5.2执行的规范和标准 (4)第2章工艺设计方案的确定及构筑物的选择 (5)2.1 污水处理厂的选址 (5)2.2 污水处理工艺流程的确定 (5)2.2.1 工艺流程选择 (5)2.2.2 工艺流程方案的确定 (6)2.3 主要构筑物的选择 (6)2.3.1 格栅 (6)2.3.2 沉砂池 (7)2.3.3 初沉池 (7)2.3.4 曝气池 (7)2.3.5 消毒接触池 (8)2.3.6 污泥浓缩池 (8)2.3.7 贮泥池 (9)2.3.8 污泥脱水 (9)第3章污水处理系统工艺设计 (10)3.1格栅的计算 (10)3.1.1粗格栅的计算 (10)3.1.2细格栅的计算 (11)3.2提升泵站 (13)3.2.1水泵选择 (13)3.2.2集水池 (13)3.3沉砂池 (15)3.4初沉池 (16)3.5 A2O工艺 (18)3.6二沉池 (23)3.7消毒接触池 (26)3.8污泥泵房 (26)3.9污泥浓缩池 (27)3.10贮泥池 (28)3.11脱水间 (28)3.12构建筑物和设备一览表 (28)第四章平面布置 (30)第五章高程布置及计算 (30)（1）高程布置原则 (30)（2）高程布置结果 (31)（3）高程计算 (31)参考文献 (32)第1章绪论1.1概述伴随人口增加、经济发展和城市化进程加快，水资源短缺、水环境污染、水生态受损情况触目惊心，水安全正在成为新时期经济社会发展的基础性、全局性和战略性问题。

全国十大水系水质一半污染；国控重点湖泊水质四成污染；31个大型淡水湖泊水质17个污染；9个重要海湾中，辽东湾、渤海湾和胶州湾水质差，长江口、杭州湾、闽江口和珠江口水质极差……水污染的处理迫在眉睫，各大城市也在废水治理中加大力度，污水处理厂也在加紧建设中。

水污染控制工程课程设计一、工程概述城市污水处理厂的设计工作一般分为两个阶段，即初步设计和施工图设计。

城市污水处理厂的设计工作内容包括确定厂址、选择合理的工艺流程、确定污水处理厂平面与高程的布置、计算建（构）筑物等。

1、设计资料的收集与调查（1）建设单位的设计任务书包括设计规模（处理水量）、处理程度要求、占地要求、投资情况等。

该厂设计为东西长224m，南北276m.（2）收集相关资料包括原水水质资料、当地气象资料（温度、风向、日照情况等）、水文地质资料（地下水位、土壤承载力、受纳水体流量、最高水位等）、地形资料、城市规划情况等。

该城市风向为东南风，降水量为2370mm/n,蒸发量为1800mm/n，地下水未6-7米，年平均温度20摄氏度。

地势为西北高，东南低。

（3）必要的现场调查当缺乏某些重要的设计资料时，则现场的调查是必需的。

2、厂址选址城市污水处理厂厂址选择是污水处理厂设计的重要环节。

污水厂的厂址与总体规划、城市排水系统的走向、布置、处理后污水的出路密切相关，必须在城镇总体规划和排水工程专业的指导下进行，通过技术经济综合比较，反复论证后确定。

厂区一般选择在城市风向下方，城市水体下游，且远离居民区，可选择有适当坡度的位置，以利于处理构筑物高程布置，减少土方工程量。

一、设计水量，水质及处理程度：平均流量：5万吨/天，变化系数1.34；水处理厂污染物排放标准》GB18918—2002中的一级B标准，即要求出水BOD降5降至60mg/L以下，SS 降至20mg/L以下。

经分析，原污至20mg/L以下，CODCr水各项指标均不是很高，采用传统的城镇污水处理工艺即可达到处理要求。

二、污水处理工艺的确定：1、工艺流程选取原则城市污水处理的目的是使之达标排放或污水回用于农田灌溉、城市景观和工业生产等，以保护环境不受污染，节约水资源。

污水处理工艺流程的选择应遵循以下原则：（1）污水处理应达到的处理程度是选择工艺的主要依据。

第一章设计内容和任务1、设计题目50000t/d的城市污水处理厂设计。

2、设计目的（1）温习和巩固所学知识、原理；（2）掌握一般水处理构筑物的设计计算。

3、设计要求：（1）独立思考，独立完成；（2）完成主要处理构筑物的设计布置；（3）工艺选择、设备选型、技术参数、性能、详细说明；（4）提交的成品：设计说明书、工艺流程图、高程图、厂区平面布置图。

4、设计步骤：（1）水质、水量（发展需要、丰水期、枯水期、平水期）；（2）地理位置、地质资料调查（气象、水文、气候）；（3）出水要求、达到指标、污水处理后的出路；（4）工艺流程选择，包括：处理构筑物的设计、布置、选型、性能参数。

（5）评价工艺；（6）设计计算；（7）建设工程图（流程图、高程图、厂区布置图）；（8）人员编制，经费概算；（9）施工说明。

5、设计任务（1）、设计进、出水水质及排放标准（2）、排放标准：（GB8978-1996）一级标准；（3）、接受水体：河流（标高：－2m）第二章污水处理工艺流程说明一、气象与水文资料：风向：多年主导风向为东南风；水文：降水量多年平均为每年2370mm；蒸发量多年平均为每年1800mm；地下水水位，地面下6～7m。

年平均水温：20℃二、厂区地形：污水厂选址区域海拔标高在19-21m左右，平均地面标高为20m。

平均地面坡度为0.3‰～0.5‰，地势为西北高，东南低。

厂区征地面积为东西长224m，南北长276m。

三、污水处理工艺流程说明：1、工艺方案分析：本项目污水处理的特点为：①污水以有机污染为主，BOD/COD =0.75,可生化性较好，重金属及其他难以生物降解的有毒有害污染物一般不超标；②污水中主要污染物指标BOD、COD、SS值为典型城市污水值。

针对以上特点，以及出水要求，现有城市污水处理技术的特点，以采用生化处理最为经济。

由于将来可能要求出水回用，处理工艺尚应硝化，考虑到NH3-N出水浓度排放要求较低，不必完全脱氮。
