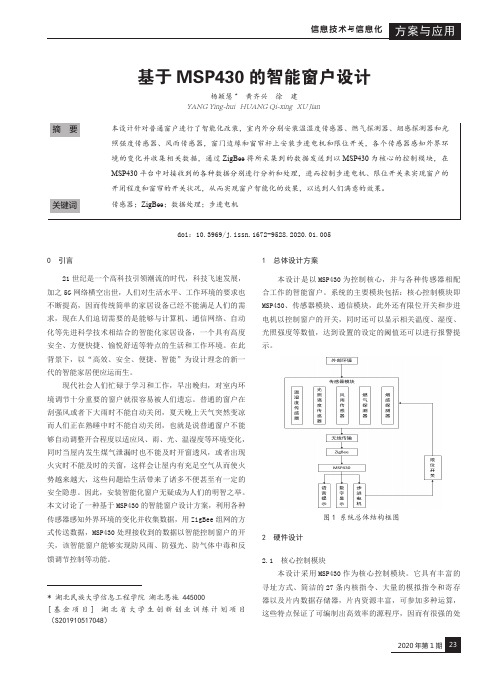

2020年第1期23方案与应用信息技术与信息化基于MSP430的智能窗户设计杨颖慧* 黄齐兴 徐 建YANG Ying-hui HUANG Qi-xing XU Jian摘 要 本设计针对普通窗户进行了智能化改装,室内外分别安装温湿度传感器、燃气探测器、烟感探测器和光照强度传感器、风雨传感器,窗门边缘和窗帘杆上安装步进电机和限位开关,各个传感器感知外界环境的变化并收集相关数据,通过ZigBee 将所采集到的数据发送到以MSP430为核心的控制模块,在MSP430平台中对接收到的各种数据分别进行分析和处理,进而控制步进电机、限位开关来实现窗户的开闭程度和窗帘的开关状况,从而实现窗户智能化的效果,以达到人们满意的效果。
关键词 传感器;ZigBee ;数据处理;步进电机doi:10.3969/j.issn.1672-9528.2020.01.005* 湖北民族大学信息工程学院 湖北恩施 445000[基金项目] 湖北省大学生创新创业训练计划项目(S201910517048)0 引言21世纪是一个高科技引领潮流的时代,科技飞速发展,加之5G 网络横空出世,人们对生活水平、工作环境的要求也不断提高,因而传统简单的家居设备已经不能满足人们的需求,现在人们迫切需要的是能够与计算机、通信网络、自动化等先进科学技术相结合的智能化家居设备,一个具有高度安全、方便快捷、愉悦舒适等特点的生活和工作环境。
在此背景下,以“高效、安全、便捷、智能”为设计理念的新一代的智能家居便应运而生。
现代社会人们忙碌于学习和工作,早出晚归,对室内环境调节十分重要的窗户就很容易被人们遗忘。
普通的窗户在刮强风或者下大雨时不能自动关闭,夏天晚上天气突然变凉而人们正在熟睡中时不能自动关闭,也就是说普通窗户不能够自动调整开合程度以适应风、雨、光、温湿度等环境变化,同时当屋内发生煤气泄漏时也不能及时开窗透风,或者出现火灾时不能及时的关窗,这样会让屋内有充足空气从而使火势越来越大,这些问题给生活带来了诸多不便甚至有一定的安全隐患。
高等教育自学考试本科毕业论文基于单片机的气体检测系统设计考生姓名:准考证号:专业层次:院(系):指导教师:职称:重庆科技学院二O一三年九月十五日摘要本论文研究设计了一种用于公共场所及室内具有检测及超限报警功能的室内空气质量检测系统。
其设计方案基于89C51单片机,选择瑞士蒙巴波公司的CH20/S-10甲醛传感器和MQ-5气体传感器。
系统将传感器输出的4~20mA的标准信号通过以AD0832为核心的A/D转换电路调理后,经由单片机进行数据处理,最后由LCD显示甲醛浓度值。
文中详细介绍了数据采集子系统、数据处理过程以及数据显示子系统和报警电路的设计方法和过程。
系统对于采样地点超出规定的甲醛容许浓度和天然气规定浓度时采用三极管驱动的单音频报警电路提醒监测人员。
同时,操作人员对于具体报警点的上限值可以通过单片机编程进行设置。
另外,该系统对浓度信号进行了信号补偿等处理,减少了测量误差,因此,具有较高的测量精度,而且结构简单,性能优良。
本系统的量程为0-10ppm,精度为0.039ppm 。
关键词: 甲醛检测,天然气检测,AT89C52单片机ABSTRACTThis thesis design of a paper for public places and indoor testing and over-limit alarm functions with indoor air quality testing system. Its design is based on 89C51 single chip, with the choice of MQ-5 gas sensors and CH20/S-10 formaldehyde sensor from Switzerland mengbabo company. Sensor system will output 4 ~ 20mA standard signal through the core ADC0832 for A / D conversion circuit after conditioning, by the single-chip microcomputer for data processing, at last display the formaldehyde concentration on the LCD . The article detailed the data acquisition subsystem, data processing and data display and alarm system circuit design method and process. When the sampling sites when the formaldehyde and Natural gas concentration exceeded,To the single-transistor drive circuit audio alarm will sound the alarm,Testing staff to remind. At the same time,The concentration of formaldehyde, Can be set through the single-chip programming.In addition, the system signals a concentration compensation signal processing, a reduction of measurement error, therefore, have a high measurement accuracy, and simple structure, excellent performance. The range of the system for 0-10ppm, accuracy 0.039ppm.Keywords: Formaldehyde detection,Natural gas detection, AT89C52 single-chip目录摘要................................................................................................................................................................ I I ABSTRACT.. (III)1 绪论 (1)1.1 设计的意义 (1)1.2设计的内容 (1)1.3发展背景 (1)2总体方案设计 (3)2.1总体方案设计 (3)2.2总体电路概念图设计 (3)3 硬件设计 (4)3.1主控芯片AT89C52的设计 (4)3.2 传感器设计 (5)3.3 模数转换设计 (7)3.4 按键设计 (9)3.5 外围扩充存储器设计 (10)3.6 时钟芯片设计 (10)3.7 LCD显示器设计 (11)4 软件设计 (13)4.1 主程序模块设计 (13)4.2模数转换设计 (13)4.3按键模块设计 (13)4.4时钟模块设计 (14)4.5LCD显示模块设计 (15)5系统仿真 (16)5.1编译软件介绍 (16)5.2主程序 (16)结论 (22)致谢 (23)参考文献 (24)1 绪论1.1 设计的意义甲醛是一种无色,有强烈刺激性气味的气体。
《基于STM32的室内空气质量检测仪的设计与实现》篇一一、引言随着人们对生活品质的追求不断提高,室内空气质量成为了一个备受关注的话题。
为了更好地监测和改善室内空气质量,设计并实现一款基于STM32的室内空气质量检测仪显得尤为重要。
本文将详细介绍该检测仪的设计思路、实现方法以及实验结果。
二、系统设计1. 硬件设计本系统采用STM32微控制器作为核心,搭配多种传感器实现空气质量的检测。
硬件设计主要包括STM32最小系统、传感器模块、电源模块、通信模块等。
(1) STM32最小系统:包括STM32微控制器、时钟电路、复位电路等,为系统提供稳定的运行环境。
(2) 传感器模块:选用具有高灵敏度、低功耗的传感器,如颗粒物传感器、气体传感器等,实现对室内PM2.5、PM10、TVOCs 等空气质量参数的检测。
(3) 电源模块:为系统提供稳定的电源,可通过外接电源或内置电池供电。
(4) 通信模块:支持与上位机或手机APP进行通信,实现数据的远程传输和监控。
2. 软件设计软件设计主要包括操作系统、驱动程序、数据采集与处理、通信协议等部分。
(1) 操作系统:采用STM32常用的操作系统,如HAL库或RTOS等,为系统提供稳定、高效的运行环境。
(2) 驱动程序:编写传感器模块、通信模块等硬件设备的驱动程序,实现对硬件设备的控制和数据采集。
(3) 数据采集与处理:通过传感器模块采集室内空气质量数据,进行数据滤波、校正等处理,以提高数据准确性。
(4) 通信协议:设计与上位机或手机APP的通信协议,实现数据的远程传输和监控。
三、实现方法1. 传感器选型与配置根据实际需求,选择合适的传感器进行空气质量检测。
例如,选用颗粒物传感器实现PM2.5、PM10的检测,选用气体传感器实现TVOCs等有害气体的检测。
同时,根据传感器的工作原理和性能参数进行合理的配置和调试。
2. 数据采集与处理通过传感器模块采集室内空气质量数据,进行数据滤波、校正等处理。
基于物联网技术的智能气体检测与报警系统设计随着物联网技术的快速发展,人们对安全环境的要求越来越高。
在工业生产、医疗卫生、居住环境等各个领域,气体泄漏事件可能会对人们的生命和财产安全造成严重威胁。
而基于物联网技术的智能气体检测与报警系统设计,正是针对这一需求,利用传感器、网络、云计算等技术,实现对气体数据的实时监测、分析和报警,以提升人们的安全保障水平。
一、系统架构设计智能气体检测与报警系统的核心架构包括传感器、数据通信模块、数据处理与分析模块、报警与预警模块以及远程监控与管理模块。
1. 传感器:采用高精度、高稳定性的气体传感器,能够实时检测环境中的有害气体浓度,并将检测结果以数字信号的形式传输给数据通信模块。
2. 数据通信模块:使用无线通信技术,如Wi-Fi、蓝牙、Zigbee等,与传感器进行无线连接,将实时采集的气体浓度数据传输到数据处理与分析模块。
3. 数据处理与分析模块:接收传感器传输的数据,并通过算法对数据进行处理,比较检测结果与预设阈值,判断是否存在气体泄漏或浓度超标的情况。
同时,还可以对历史数据进行存储和分析,为后续的数据挖掘和决策提供支持。
4. 报警与预警模块:当检测结果超过事先设定的阈值时,系统会立即触发报警机制,以声音、光照等方式提醒现场人员,并通过短信、邮件等形式发送报警信息给相关人员,以便及时采取应对措施。
5. 远程监控与管理模块:通过互联网将监测数据传输到云服务器,并提供远程监控与管理的功能。
用户可以通过手机APP、电脑终端等设备,实时查看气体浓度、报警状态和历史记录,并对系统进行远程设置和管理。
二、技术选择与关键问题解决1. 传感器选择:根据不同的气体类型和监测要求,选择适合的传感器。
常见的气体传感器包括甲烷、一氧化碳、二氧化碳、硫化氢等。
传感器的准确性、稳定性和响应时间等性能指标要求高,需要在供应商的评估和实际使用中进行验证。
2. 数据通信选择:根据系统实际需求和现场环境特点选择合适的无线通信技术。
《基于STM32的室内空气质量检测仪的设计与实现》篇一一、引言随着科技的不断进步,室内空气质量问题已经成为了现代社会的一大关注焦点。
人们越来越关注空气的清洁度和健康因素。
为此,我们提出了一种基于STM32的室内空气质量检测仪的设计与实现。
这款产品能够实时监测室内空气中的多种有害物质,如PM2.5、甲醛、TVOC等,并通过精确的传感器和先进的算法,为人们提供一个安全、健康的室内环境。
二、系统设计1. 硬件设计本系统以STM32微控制器为核心,采用高精度的传感器模块进行空气质量检测。
主要硬件包括STM32微控制器、传感器模块、显示屏、电源模块等。
其中,传感器模块负责实时检测室内空气中的有害物质,并将数据传输给STM32微控制器进行处理。
显示屏用于显示检测结果,电源模块为整个系统提供稳定的电源。
2. 软件设计软件设计主要包括数据采集、数据处理、数据传输和显示等部分。
数据采集部分通过传感器模块实时采集室内空气质量数据,数据处理部分对采集到的数据进行处理和分析,以得到准确的空气质量指数。
数据传输部分将处理后的数据通过蓝牙或Wi-Fi传输到手机或电脑等设备上,方便用户随时查看。
显示部分则将数据以直观的方式展示在显示屏上。
三、系统实现1. 传感器模块的实现传感器模块是本系统的核心部分,负责实时检测室内空气中的有害物质。
我们采用了高精度的传感器,如PM2.5传感器、甲醛传感器、TVOC传感器等,通过与STM32微控制器进行通信,实时采集空气质量数据。
2. 数据处理与显示的实现数据处理部分通过算法对传感器模块采集到的数据进行处理和分析,以得到准确的空气质量指数。
显示部分则将数据以数字、图表等方式展示在显示屏上,方便用户随时查看。
此外,我们还将开发一款手机App,将数据通过蓝牙或Wi-Fi传输到手机上,用户可以随时随地查看室内空气质量情况。
3. 系统调试与优化在系统实现过程中,我们需要对硬件和软件进行反复的调试和优化,以确保系统的稳定性和准确性。
《基于STM32的室内空气质量检测仪的设计与实现》篇一一、引言随着人们对生活品质的追求日益提高,室内空气质量成为了人们关注的重点。
因此,设计并实现一款基于STM32的室内空气质量检测仪具有重要的现实意义。
该设备不仅能够实时监测室内空气中的主要污染物,如PM2.5、甲醛、VOC等,还可以将检测数据通过显示屏和无线通信技术进行实时显示和传输,为人们提供一个健康、舒适的居住环境。
二、系统设计1. 硬件设计本系统以STM32微控制器为核心,搭配多种传感器模块,包括PM2.5传感器、甲醛传感器、VOC传感器等。
此外,还包括电源模块、显示屏模块和无线通信模块等。
(1)STM32微控制器:作为整个系统的核心,负责数据的采集、处理和传输。
(2)传感器模块:负责检测室内空气中的主要污染物,如PM2.5、甲醛、VOC等。
(3)电源模块:为系统提供稳定的电源供应。
(4)显示屏模块:用于实时显示检测数据和系统状态。
(5)无线通信模块:将检测数据通过无线方式传输到手机或电脑等设备上。
2. 软件设计软件设计主要包括STM32微控制器的程序设计和上位机软件设计。
(1)STM32微控制器程序设计:负责数据的采集、处理和传输。
通过传感器模块获取室内空气质量数据,经过处理后通过无线通信模块发送到上位机软件进行显示和存储。
(2)上位机软件设计:包括手机APP和电脑软件。
手机APP可以实时显示检测数据和系统状态,并支持远程控制;电脑软件可以实现对数据的存储、分析和处理等功能。
三、实现过程1. 传感器模块的选型与配置根据实际需求,选择合适的传感器模块,并进行配置和调试。
确保传感器模块能够准确、稳定地检测室内空气质量数据。
2. STM32微控制器的程序设计编写STM32微控制器的程序,实现数据的采集、处理和传输功能。
通过传感器模块获取室内空气质量数据,并进行数据处理和存储。
同时,通过无线通信模块将数据发送到上位机软件进行显示和存储。
3. 显示屏模块的连接与配置将显示屏模块与STM32微控制器进行连接,并进行配置和调试。
常州机电职业技术学院毕业设计(论文)系部:信息工程系专业:应用电子技术题目:基于MSP430单片机的环境参数监测仪的设计制作指导者:评阅者:2014 年 4 月毕业设计(论文)中文摘要温湿度和光照度等参数是标定环境不可缺少的参数,对其进行准确的测量具有重要意义。
本文以室内外居住环境为背景,设计出一种以MSP430F5438A超低功耗单片机为控制核心的环境参数监测仪。
论文对环境参数监测系统硬件和软件模块包括子系统模块进行了详细设计:通过相应的传感器芯片对包括温度、湿度、光强、红外辐射度和可燃气体浓度等环境参数进行检测和采集;通过微处理器MSP430F5438A将传感器芯片采集到的数据进行分析处理,并在液晶终端进行参数的实时显示和监控。
论文分别对温度传感器模块,单总线湿度传感器模块,光照度传感器模块,气敏传感器模块,红外热释电模块以及按键和液晶显示模块进行了单模块分别调试。
在此基础上对这些子程序模块进行了整合调试及整机功能和功耗测试,最终完成整个监控系统及仪器的设计制作。
实验显示,本环境参数监测仪具有体积小、携带方便、功耗低、可靠性高、免维护、成本低等优点,在室内外环境参数监测领域,具有很好的应用前景。
关键词:MSP430单片机环境参数监测传感器液晶显示毕业设计(论文)外文摘要Title: The Design and Production of Environmental Parameter Monitor Based on MSP430Abstract:Parameters such as temperature, humidity and illuminance are indispensable to the calibration environment, which has important significance for accurate measurement. The aim of this thesis isto design an environmental parameter monitor, which controlledby an ultra-low power MSP430F5438A for indoor and outdoor living environment.The detailed design of hardware and software module including subsystem module in the environmental parameter monitor is proposed in this thesis. The corresponding sensor chip is usedto detect and collect the environmental parameter such as temperature, humidity, illuminance, the infrared radiation intensity and combustible gas concentration. The MSP430F5438A analyzes and processed the data which collected by sensor chips, and realized the real-time display and monitoring for parameterson LCD terminal.The thesis proceeds debugging on single module likes temperature sensor module, single bus humidity sensor module, illuminance sensor module, gas sensor module, pyroelectricinfrared module and buttons and LCD module, respectively. On the basis of that, after debugging and test on the function and power for the integrated subroutine modules, the design and production of the whole monitoring system and instrument is completed.Test results given show that the environmental parameter monitor has several advantages, such as small volume, portable, low power consumption, high reliability, maintenance-free, low cost and so on. It has a great application prospect in the field of indoor and outdoor environmental parameters monitoring.Key words: MSP430, Environmental Parameter Monitor, Sensor, LCD Display目录1 绪论 (1)1.1 课题背景 (1)1.2 论文的主要内容 (2)2 数据监测系统的总体设计方案 (4)2.1 系统总体框图设计 (4)2.2单片机选型 (4)2.2.1 MSP430单片机概述 (4)2.2.2 MSP430F5438A介绍 (6)2.3 传感器的选型 (6)3 系统硬件设计 (8)3.1 主控芯片模块 (8)3.1.1 单片机最小系统模块 (8)3.1.2系统电源模块 (8)3.2 子系统模块 (8)3.2.1光强采集模块 (8)3.2.2 温度采集模块 (10)3.2.3 湿度采集模块 (11)3.2.4 气敏传感器监测模块 (11)3.2.5 红外采集模块 (12)3.2.6液晶显示和键盘模块 (14)3.3 硬件电路板的焊接与制作 (16)3.3.1 系统硬件电路原理图 (16)3.3.2 系统硬件电路PCB图 (17)4 系统软件设计 (19)4.1 软件开发环境及编程思想简介 (19)4.2系统主程序设计 (19)4.3 系统子程序设计 (20)4.3.1 按键设置程序 (20)4.3.2 数据监测程序 (20)4.3.3 主控芯片MSP430F5438A时钟设定程序 (21)4.3.4 DHT11单总线数据读取程序 (22)4.3.5 片内ADC程序 (23)4.3.6模拟I2C通信协议 (24)5 监测系统调试分析 (29)5.1人机操作界面测试分析 (29)5.2 光强模块测试分析 (30)5.3 温度模块测试分析 (30)5.4 湿度模块测试分析 (30)5.5 气敏传感器监测模块测试分析 (31)5.6 红外监控模块测试分析 (31)5.7整机装配与调试 (32)5.7.1整机装配调试 (32)5.7.2功耗测试 (32)总结 (32)致谢 (33)参考文献 (34)附录A 系统原理图 (35)附录B 系统PCB图 (36)附录C 控制程序源代码 (37)1 绪论1.1 课题背景为了使人类拥有舒适、健康的生活,很多情况下要监测周围的环境参数。
基于单片机的有毒气体检测系统的设计毕业论文(设计)原创性声明本人所呈交的毕业论文(设计)是我在导师的指导下进行的研究工作及取得的研究成果。
据我所知,除文中已经注明引用的内容外,本论文(设计)不包含其他个人已经发表或撰写过的研究成果。
对本论文(设计)的研究做出重要贡献的个人和集体,均已在文中作了明确说明并表示谢意。
作者签名:日期:毕业论文(设计)授权使用说明本论文(设计)作者完全了解**学院有关保留、使用毕业论文(设计)的规定,学校有权保留论文(设计)并向相关部门送交论文(设计)的电子版和纸质版。
有权将论文(设计)用于非赢利目的的少量复制并允许论文(设计)进入学校图书馆被查阅。
学校可以公布论文(设计)的全部或部分内容。
保密的论文(设计)在解密后适用本规定。
作者签名:指导教师签名:日期:日期:注意事项1.设计(论文)的内容包括:1)封面(按教务处制定的标准封面格式制作)2)原创性声明3)中文摘要(300字左右)、关键词4)外文摘要、关键词5)目次页(附件不统一编入)6)论文主体部分:引言(或绪论)、正文、结论7)参考文献8)致谢9)附录(对论文支持必要时)2.论文字数要求:理工类设计(论文)正文字数不少于1万字(不包括图纸、程序清单等),文科类论文正文字数不少于1.2万字。
3.附件包括:任务书、开题报告、外文译文、译文原文(复印件)。
4.文字、图表要求:1)文字通顺,语言流畅,书写字迹工整,打印字体及大小符合要求,无错别字,不准请他人代写2)工程设计类题目的图纸,要求部分用尺规绘制,部分用计算机绘制,所有图纸应符合国家技术标准规范。
图表整洁,布局合理,文字注释必须使用工程字书写,不准用徒手画3)毕业论文须用A4单面打印,论文50页以上的双面打印4)图表应绘制于无格子的页面上5)软件工程类课题应有程序清单,并提供电子文档5.装订顺序1)设计(论文)2)附件:按照任务书、开题报告、外文译文、译文原文(复印件)次序装订3)其它燕山大学毕业设计(论文)任务书摘要煤矿中含有CO(一氧化碳)等有毒气体,是煤矿下重要的危害源之一,是导致重大事故的因素;家庭中,煤气泄漏将在短时间内产生大量一氧化碳,危及人生安全。
基于MSP430及ZigBee的多点气体监测及处理系统的设计薛晓忠摘要:本设计以切实保障人们的生命和财产安全为出发点,采用MSP430作为主控制芯片,主要实现MSP430单片机对监测点的数据采集、分析及处理,ZigBee对处理后的数据无线传输微控制器1,微控制器1将数据在LCD上通过不同模式显示,并可通过ZigBee对监测现场实时控制。
也可利用GSM技术和现有的网络移动平台对监测点进行实时控制。
关键词:MSP430单片机;ZigBee;GSM;LCD0 引言:在现代社会中,随着工业的迅速发展,因火灾和有害气体中毒而导致死亡的人越来越多,每年给社会及家庭带来了很大的财产损失和社会负担,但是由于其突发性,如果发现不及时很容易造成重大损失,为了能切实保障人们的生命及财产安全不受火灾及有害气体的影响,我们设计出了能够在火灾刚刚发生或有可燃气体堆积引起的火灾隐患时就能报警、显示及处理的装置,这样就能大大的减少不良后果的发生,做到防患与未然。
此次设计采用TI公司的单片机作为主控芯片,优势在于充分利用了MSP430内部资源,使得外围器件最少,功耗极低,在使用工程中可以延长设备的使用时间,节约资源。
无线传输部分我们使用了ZigBee模块作为数据的双向传输,其具有低功耗、低复杂度、组网能力强等优势。
此设计也可利用GSM模块对现场进行远程控制,降低损失。
1 系统功能简介此次作品采用TI公司的新型超低功耗芯片MSP430F155作为数据采集处理的主控芯片,通过软件编程对来自MQ系列传感器的采集数据进行四通道的循环A/D转换,转换完毕之后将数据经过处理,在1602上显示四通道的浓度值,并将四通道的值通过ZigBee传输给主机,主机对接收的数据进行处理,并在12864上通过列表模式和单通道绘图模式进行显示。
当浓度超过设定的阀值时主控室进行报警,监控人员可通过按键对终端的处理设备进行实时控制,与此同时此消息会通过GSM模块给用户提示信息,用户通过回发确认信息对终端的处理设备进行实时控制。
其工作模式如图(1)与图(2)所示:图(1) 图(2)2 硬件设计1、MSP430F155单片机介绍MSP430F155单片机是MSP430系列当中的一款,由美国德州仪器(TI)公司生产的一种16 位超低功耗的混合信号处理器,主要针对实际应用需求,把许多模拟电路、数字电路和微处理器集成在一个芯片上,以提供“单片”解决方案。
MSP430F155具有超低功耗、强大的处理能力、高性能模拟技术及丰富的片上外围模块、系统工作稳定、方便高效的开发环境、从低功耗模式到唤醒模式的转换时间小等优点。
我们采用MSP430 USB型JTAG编程仿真器对MSP430F155单片机进行程序下载,具有编程效率高,可用性强等优点。
2、 A/D 转换部分MSP430F155单片机的ADC12模块是一个12位精度的A/D 转换模块,它具有高速度、高精度及通用性等特点。
ADC12具有多种时钟源可选,如ADC12OSC、ACLK、MCLK、SMCLK,用户可以方便的配置采样时钟源。
ADC12内核在每次完成模拟数据的采样转换后,都会将相应通道上面的输出结果贮存到相应通道缓冲区单元ADC12MEMx (ADC12MEM0---ADC12MEM15) 中,并且16个AD 通道的缓冲单元都有着与之相对应的控制寄存器,以实现独立灵活的控制。
在本次设计中,我们将ADC 采样转换后的数字量通过TI 提供的换算公式V V V V N R R R in ADC -+---´=4095(其中“N ADC ”为模拟电压转换后的数字量,实验中0=-V R ,V in 为模拟量得输入值,V R +=3.3V)进行“反向替换”验证,得出“实际模拟量”和“数字量换算后得到的模拟量”之间的差值△V ,为我们在数据处理时提供了参考依据和误差补偿调整参数。
因为ADC12的最大数字量输出为N ADC =4095,对应到模拟电压的最大输入量V in =3.3V,但在此次设计中我们使用的MQ 系列传感器的模拟电压输出值0v-5v,不能满足A/D 对电压的输入要求,为了解决此问题采用分压线性转换电路,即将0v-5v 电压“线性映射”为0v-3.3v电压,这样方便了ADC12进行A/D转化,不存在丢失数据问题。
3、数据采集部分此次作品采用MQ系列传感器作为数据的采集装置。
其中MQ-2在可燃气体或烟雾当中传感器的电阻值会有相应的变化,MQ-2气敏元件的结构外形图如图(3)所示,模块原理图如图(4)所示,使用的气敏材料是在清洁空气中电导率较低的二氧化锡(SnO2)。
当传感器所处环境当中存在可燃气体时,传感器的电导率会随空气中可燃气体浓度的的增加而增大。
使用简单的电路即可将电导率的变化转化为与该气体浓度相对应的输出信号。
图(3) 元件外形结构图(4) 烟雾传感器模块原理图对于该传感器模块我们使用5V直流电源对其进行供电,输出模拟电压为0-5V,浓度越高所对应的电压越高。
但考虑到MSP430F155单片机A/D对输入电压范围的要求,我们对烟雾传感器和酒精传感器输出的0-5V模拟电压进行了0-3.3V的线性转换,转换公式为:1112CAOUT AOUT R V V R R =+( AOUT V 为0-5V的模拟电压;1CAOUT V 为转换后0-3.3V 的模拟电压;1R 为12W 电阻;2R 为6W 电阻),转换之后的CAOUT1再送MSP430F155单片机进行A/D处理,处理之后我们将转换后的电压按照公式:2Average 9900100+330CAOUT V =´+C (Average为转换后的浓度值;2CAOUT V 为A/D转换后的电压;100为基准浓度;X为不同通道的补偿浓度)对应到100ppm到10000ppm,酒精则对应到10ppm到1000ppm,基准为10,然后将各通道最终浓度值在LCD上显示。
其电压线性转换电路如图(5)所示。
图(5) 5V到3.3电压线性转换电路图4、 DS18B20部分DS18B20是DALLAS 公司生产的单总线数字温度传感器芯片,具有3引脚的TO-92小体积封装形式;测量温度范围为-55 ℃~+125 ℃,华氏温度相当于-67οF~257οF。
可编程为9~12位A/D 转换精度,分辨率达0.0625℃,被测温度以16位补码方式串行输出;DS18B20的工作电源既可以在远端引入,也可以采用寄生电源方式产生。
它在测温精度、转换时间、传输距离、分辨率等方面较DS1820 有了很大的改进,给用户带来了更加方便的使用和令人满意的效果。
DS18B20电路的原理图如图(6)所示:图(6) 温度传感器电路5、ZigBee部分本次无线传输采用了Zigbee无线透传模块,该模块采用TI公司的CC2530F256芯片作为主控芯片,内部运行Zigbee2007/PRO协议, Zigbee无线透传模块主要实现串口转Zigbee无线数据透明传输。
ZigBee是一种新兴的短距离、低速率、低功耗无线网络技术具有低功耗、低成本、短距离、响应速度快、自组织等优势。
在实际工业现场,预先确定的传输路径随时都可能发生变化,或者因各种原因路径被中断了,或者过于繁忙不能进行及时传送,Zigbee的网络结构中采用“动态路由结合网络拓扑结构”能够实时保证实际工业现场的有效数据传输,避免因为某条支路的拥堵而导致信息的“丢失”。
ZigBee与MSP430的连接图如图(7)所示。
ZigBee网络结构图注:黑色的为协调器,红色的为路由器,每个节点都可以收发数据,无需用户干预。
图(7) ZigBee电路图6、继电器部分本次设计中使用3.3V(MSP430F155引脚输出)和5V(GSM模块上集成的一块51内核引脚输出)输出电压来控制12V负载的运转及停止,用来对所监测环境的参数进行改善和调整,由于MSP430单片机和51单片机本身I/O引脚驱动能力有限,必须外加驱动电路进行驱动电流放大。
考虑到使用过程中要保证继电器触点的完全“吸合”与“断开”,所以驱动电路不仅要满足51单片机同时也要保证在MSP430单片机引脚输出电压的情况下,继电器也能实时高效的“吸合”与“断开”,经过实验测试,最终使用ULN2003驱动芯片,进行信号驱动放大。
用ULN2003进行驱动放大与9012三极管驱动的比较:图(8) ULN2003驱动电路图(9) 9012驱动电路图图(9)所示电路为了消除感生电动势的有害影响,所以在继电器线圈两端并联“抑制二极管”,来抵消该感生电动势,同时也是为了保证三极管的安全;对于51单片机来说能够保证继电器每次都能完全“吸合”与“断开”,但是对于MSP430单片机来说,就会出现“似合非合,似断非断”情况;图(8)所示电路采用达林顿管进行驱动放大,保证电路的稳定性;当采用ULN2003进行驱动放大后,经测试对于MSP430单片机和51单片机都能完全的保证继电器的“吸合”与“断开”。
说明:图(8)中二极管IN4007是为了避免P1.5的低电平对GSM模块输出的高电平的影响。
7、GSM模块部分本GSM模块板是采用德国西门子工业GSM模块TC35I,GSM板载单片机主要实现处理终端和用户之间的通信。
当环境浓度达到我们设置的上线之后,MSP430F155会给GSM模块的对应引脚一个相应的低电平,使GSM模块给用户发送一条“浓度过高请启动处理设备(回复 open)”的短消息提示信息,用户在接收到短消息之后做出判断,若启动则回复“open”,若不启动不回复。
当GSM模块接收到短消息之后进行解析,确定回复的是“open”时,处理设备的开启,本作品的处理设备为换气扇,当换气扇打开时,现场的浓度会降低;当将至安全浓度以内时,MSP430F155会再次给GSM模块对应引脚一个低电平,使GSM模块再给用户发送一条“浓度恢复正常请关闭处理设备(回复close)”, 当GSM模块接收到用户发送的短消息之后进行解析,确定回复的是“close”时,处理设备被关闭,从而实现对现场的远程控制。
本GSM模块是由STC11F08XE单片机和TC35I共同实现功能,其中STC11F08XE单片机利用串口向TC35I发送AT指令进行控制和TC35I对接收的数据进行处理之后利用串口送给STC11F08XE单片机进行控制,本次开发中用到的AT指令如下:1、AT+CMGC 发出一条短消息命令2、AT+CMGD 删除SIM卡内存的短消息)3、AT+CMGF 选择短消息信息格式:0-PDU;1-文本4、AT+CMGR 读短消息5、AT+CMGS 发送短消息6、AT+CMGW 向SIM内存中写入待发的短消息7、AT+CMGS 从SIM内存中发送短消息8、AT+CNMI 显示新收到的短消息9、AT+CSCA 短消息中心地址10、AT+CSMP 选择短消息服务MSP430单片机和GSM模块之间的连接电路如图(11)所示。
