挖掘机液压工作原理挖掘机是一种常见的工程机械设备，其液压系统是实现各种功能的重要组成部分。
了解挖掘机液压工作原理对于维护和维修挖掘机具有重要意义。
本文将介绍挖掘机液压工作原理的相关知识，希望能够帮助大家更好地理解挖掘机的工作原理。
1. 液压系统概述。
挖掘机的液压系统是由液压泵、执行元件、控制元件、液压油箱、管路和液压油等组成的。
液压泵负责将机械能转换为液压能，执行元件则根据控制元件的指令，将液压能转换为机械能，从而驱动挖掘机的各项工作。
控制元件则起到控制液压系统工作的作用，液压油则作为传递液压能的介质。
2. 液压传动原理。
液压传动是利用液体传递能量的一种传动形式。
在挖掘机中，液压泵将机械能转换为液压能，通过管路输送到执行元件，执行元件再将液压能转换为机械能，从而实现对挖掘机各项工作的控制。
液压传动具有传递平稳、传动效率高、传动方向灵活等优点。
3. 液压系统工作原理。
挖掘机液压系统的工作原理是通过液压泵将液压油从液压油箱抽吸到系统中，形成一定的压力和流量。
液压油经过控制元件的调节，进入执行元件，驱动挖掘机的各项工作。
当需要停止或改变工作时，控制元件会相应地调节液压系统的工作状态。
4. 液压系统的优点。
挖掘机液压系统具有结构简单、传动平稳、工作可靠、维护方便等优点。
同时，液压系统还能够实现多路并联、多点控制、远距离传动等功能，适用于各种复杂的工况。
5. 液压系统的维护。
为了确保挖掘机液压系统的正常工作，需要定期对液压油进行更换和维护，保持液压系统的清洁和密封性能。
同时，还需要对液压泵、执行元件、控制元件等进行定期检查和维护，确保各部件的正常工作。
结语。
挖掘机液压系统是实现挖掘机各项工作的重要组成部分，了解液压系统的工作原理对于挖掘机的维护和维修具有重要意义。
希望本文所介绍的挖掘机液压工作原理相关知识能够帮助大家更好地理解挖掘机的工作原理，为实际工作提供一定的参考。
【编者按】随着国民经济的快速发展,液压挖掘机在各种工程建设领域,特别是基础设施建设中所起的重要作用越来越明显,液压挖掘机作为一类快速、高效的施工机械愈来愈被广泛使用。
液压技术是挖掘机的技术基础,液压挖掘机的发展也促进了液压技术的提高。
近几年关于挖掘机市场分析的文章屡见不鲜,但系统地论述现代液压挖掘机液压系统工作原理的文献却很少,鉴于此,《建筑机械化》杂志从2003年第9期开始将连续刊登由同济大学黄宗益教授以及李兴华、叶伟老师撰写的一组“液压挖掘机液压系统”系列文章。
该系列文章将系统论述挖掘机液压系统基础知识、概况、泵阀组合、工作装置液压回路、回转和行走液压回路、挖掘机液压系统的基本分析方法等,进而从世界挖掘机液压系统的概括与总结、目前挖掘机油路型式的分析和对比、负载敏感和压力补偿概念的提出及其定义、通常的负载敏感阀系统、分流比(抗流量饱和)负载敏感阀系统、负载敏感泵控制系统、闭中性负载敏感挖掘机油路以及挖掘机的操纵与控制等方面作较全面的阐述。
希望对液压挖掘机的设计、使用和维修有所帮助,引起大家的关注,并进行共同交流和讨论,以提高我国挖掘机的设计制造水平。

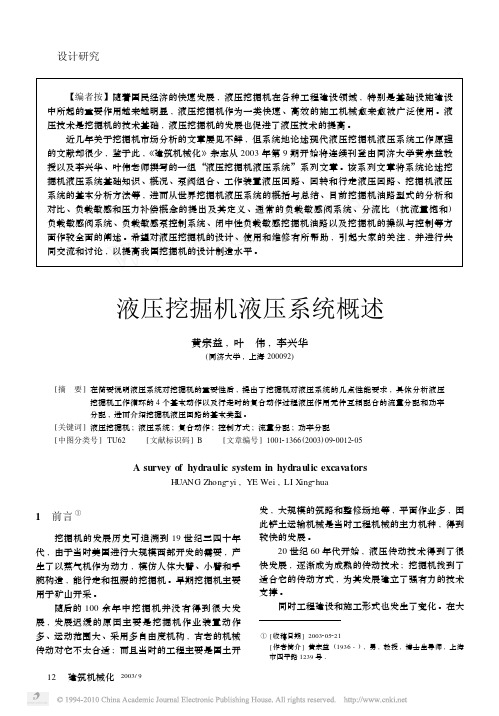

液压挖掘机液压系统概述黄宗益,叶 伟,李兴华(同济大学,上海200092)[摘 要]在简要说明液压系统对挖掘机的重要性后,提出了挖掘机对液压系统的几点性能要求,具体分析液压挖掘机工作循环的4个基本动作以及行走时的复合动作过程液压作用元件互相配合的流量分配和功率分配,进而介绍挖掘机液压回路的基本类型。
[关键词]液压挖掘机;液压系统;复合动作;控制方式;流量分配;功率分配[中图分类号]TU62 [文献标识码]B [文章编号]100121366(2003)0920012205A survey of hydraulic system in hydraulic excavatorsH UANG Zhong2yi,YE Wei,LI X ing2hua1 前言①挖掘机的发展历史可追溯到19世纪三四十年代,由于当时美国进行大规模西部开发的需要,产生了以蒸气机作为动力,模仿人体大臂、小臂和手腕构造,能行走和扭腰的挖掘机。
挖掘机液压系统介绍概述挖掘机是一种常见的工程机械设备，主要用于土地平整、挖掘和运输等作业。
挖掘机的液压系统是其重要的工作部分，为其提供了动力和控制功能。
本文将介绍挖掘机液压系统的基本构成和工作原理。
液压系统构成挖掘机的液压系统主要由液压泵、液压马达、液压缸、液压阀等组成。
液压泵液压泵是挖掘机液压系统的动力源，负责将液压油从油箱抽吸并通过管路输送到液压执行元件。
液压泵分为齿轮泵、柱塞泵、叶片泵等多种类型，根据挖掘机的工作需求选择合适的液压泵。
液压马达和液压缸液压马达和液压缸是挖掘机液压系统的执行元件，液压马达通过液压油的压力驱动旋转以提供动力，液压缸则通过液压油的压力来推动挖掘机的臂、斗杆、铲斗等部件实现各种操作。
液压阀液压阀是挖掘机液压系统中的控制元件，根据操作需求控制液压油的流动方向、压力和流量。
常见的液压阀有单向阀、换向阀、溢流阀等多种类型。
液压系统工作原理挖掘机液压系统的工作原理主要包括液压动力传递和控制两个方面。
动力传递在挖掘机液压系统中，液压泵通过驱动电机带动转子旋转，通过吸入和压出动作将液压油从油箱吸入并排出到液压系统的工作回路中。
液压泵的排油口通过油管连接至液压元件，将液压油的液压能力传递给液压元件，从而实现液压系统的动力传递。
挖掘机液压系统的控制由液压阀完成。
液压阀控制液压油的流动方向、压力和流量，根据操作人员的指令来实现液压系统的各项功能。
液压阀通过电磁控制、机械控制或手动控制等方式来实现对液压系统的控制。
液压系统的优势挖掘机液压系统具有以下优势：1.动力输出平稳：液压系统通过液压油的压力传递动力，可以平稳地输出动力，避免机械传动中的冲击和震动。
2.调速性能好：液压系统可通过调节液压泵的转速和液压阀的开启度来控制系统的速度，实现精确的速度调节。
3.提供大扭矩和力矩：液压系统通过增加液压油的压力来提供大扭矩和力矩，适用于大功率的工作需求。
4.系统结构简单：挖掘机液压系统的结构相对简单，易于维修和保养。
挖掘机的液压系统液压挖掘机的液压系统都是由一些基本回路和辅助回路组成，它们包括限压回路、卸荷回路、缓冲回路、节流调速和节流限速回路、行走限速回路、支腿顺序回路、支腿锁止回路和先导阀操纵回路等，由它们构成具有各种功能的液压系统。
一．液压挖掘机液压系统的基本类型液压挖掘机液压系统大致上有定量系统、变量系统和定量、变量复合系统等三种类型。
1．定量系统在液压挖掘机采用的定量系统中，其流量不变，即流量不随外载荷而变化，通常依靠节流来调节速度。
根据定量系统中油泵和回路的数量及组合形式，分为单泵单回路定量系统、双泵单回路定量系统、双泵双回路定量系统及多泵多回路定量系统等。
2．变量系统在液压挖掘机采用的变量系统中，是通过容积变量来实现无级调速的，其调速方式有三种：变量泵－定量马达调速、定量泵－变量马达调速和变量泵－变量马达调速。
单斗液压挖掘机的变量系统多采用变量泵－定量马达的组合方式实现无极变量，且都是双泵双回路。
根据两个回路的变量有无关连，分为功率变量系统和全功率变量系统两种。
其中的分功率变量系统的每个油泵各有一个功率调节机构，油泵的流量变化只受自身所在回路压力变化的影响，与另一回路的压力变化无关，即两个回路的油泵各自独立地进行恒功率调节变量，两个油泵各自拥有一半发动机输出功率；全功率变量系统中的两个油泵由一个总功率调节机构进行平衡调节，使两个油泵的摆角始终相同。
同步变量、流量相等。
决定流量变化的是系统的总压力，两个油泵的功率在变量范围内是不相同的。
其调节机构有机械联动式和液压联动式两种形式。
二．YW-100型单斗液压挖掘机液压系统国产YW-100型履带式单斗液压挖掘机的工作装置、行走机构、回转装置等均采用液压驱动，其液压系统如图1所示。
该挖掘机液压系统采用双泵双向回路定量系统，由两个独立的回路组成。
所用的油泵1为双联泵，分为A、B两泵。
八联多路换向阀分为两组，每组中的四联换向阀组为串联油路。
油泵A输的压力进入第一组多路换向阀，驱动回转马达、铲斗油缸、辅助油缸，并经中央回转接头驱动右行走马达7。
小型液压挖掘机液压系统的设计背景小型液压挖掘机作为一种多功能机械设备，其液压系统设计的好坏直接关系到其起重能力、操作稳定性、寿命等方面的优劣。
因此，设计一款可靠的小型液压挖掘机液压系统是十分关键的。
液压系统概述液压系统是指由液压泵、液压缸、液压阀等组成的一套液压设备，通过液体传递压力和能量来实现机械运动的一种动力传动系统。
在小型液压挖掘机中，液压系统是其动力来源，传送液压信号以控制其各项运动。
液压系统设计要求小型液压挖掘机的液压系统设计要求如下：•操作维护简单方便；•机械运行稳定可靠；•操作响应灵敏，控制精度高；•具有良好的抗污染性能；•可提供足够的动力使机械可以适应不同的工作环境和使用要求。
液压系统设计方案液压泵液压泵是液压系统中最重要的部件之一，其作用是将机械能转化为液压能，并将液体压力传递到液压缸以推动挖掘机进行各项活动。
在小型液压挖掘机液压系统设计中，我们选择了柴油机驱动的可变量齿轮泵作为其液压泵。
这种泵具有压力高、流量大、噪音低且可靠性高的特点。
液压阀液压阀是控制液压系统中液体的流量、压力和流向的重要设备，它的质量直接影响到小型液压挖掘机的运行效率和操作稳定性。
我们选择多路节流阀、安全阀、液压控制单向阀和手动控制阀等多种液压阀件作为小型液压挖掘机液压系统中的关键部件。
液压缸液压缸是将液压系统中液体动力转化为机械动力的核心部件，是小型液压挖掘机的重要承载部件。
在小型液压挖掘机液压系统设计中，我们选择了精密加工、铸铁质量优良的单作用液压缸来满足挖掘机的动力需求。
液压油箱液压油箱是小型液压挖掘机液压系统中的重要部分，也是液压系统的储存和散热设备。
我们选择具有优异散热和稳定性能的卧式液压油箱，以满足小型液压挖掘机在高温和高负荷环境下的稳定性能。
小型液压挖掘机液压系统设计是机器性能和使用寿命的关键配置之一。
通过科学合理的设计，在满足操作稳定、运行可靠、抗污染、精度高等要求的同时，让小型液压挖掘机具有了更好的适应性和灵活性。
一、主液压回路系统的构成日立挖掘机主液压回路系统是由主液压系统和先导回路系统构成。
主液压回路将泵的液压油供给各操作机能的促动器。
二、先导回路液压操作系统的组成液压系统是由发动机、主泵、先导泵、控制阀各1台和四个液压缸、1台旋转马达及2台行泄马达组合而成、泵通过输入轴由发动机所驱动。
主泵的液压油通过控制阀流到各促动器。
先导泵的液压油流入先导回路内。
三、主回路1、主液压回路主液压回路系由吸引回路、输出回路、回油路及牌友回路所构成。
液压系统由主泵、控制阀、行走马达各一台及四个液压缸。
主泵是斜轴式排量可变型轴向活塞泵，是由发动机驱动的（发动机转速比为1.0）2、吸引回路和输出回路泵通过吸引滤油器吸引液压油箱的油，汕从泵流入控制阀，然后由油箱口放出，主泵放出的油通过控制阀流至各促动器°控制阀控制各种液圧机能，从各促动器流岀的回油通过控制阀和液压油冷却器流回液压油箱。
3、回油路每个促动器放岀的油全部通过控制阀流回液压油箱内。
回油路内有旁道单向阀，其设定压力分别为9.8x1 OMpa及4x9.8xl0Mpa o通常回油通过液压油冷却器及左侧控制阀流回液压油箱，油温低时，粘度变高，通过油冷却器时的阻力也随着增大。
油压超过9.8x1 OMpa时，回油直接流回液压油箱，可在短时间内把油温提髙到适当的髙度。
油冷却器被阻塞时，回汕通过旁道单向阀直接流回液压油箱・旁道单向阀彼阻塞时设在冷却器和液压油箱之间，其设龙压力为4x9.8xl0Mpa o液压箱内设有直流式滤油器，从左右两侧的控制阀流出的油合流后经直流式滤油器过滤，直流式滤油器内有旁道安全阀。
当滤芯阻塞使差压达9.8x1 OMpa时，旁道安全阀就打开，油直接流回液压油箱。
4、排油回路马达及刹车阀等内部漏的油以及润滑油回路内的油，全部都积蓄起来，经过排油回路流回操作汕箱。
5、行泄马达排油回路左右两行泄马达漏的油由各个马达壳的排汕口排出，合流后通过中心接头，经过直流式滤油器流回液压油箱。
