10高数2,3-机械制图-A卷及答案

机械制图期末试卷A及答案(总4页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--2××职业技术学院2010—2011学年第二学期《机械制图》期末试卷（A ）一、选择题(每题3分，共15分)1.锯齿形螺纹的特征代号是( ) A. M B. G C. B2.为防止螺母松动，可选用( )防松 A.圆柱销 B.圆锥销 C.开口销3.推力球轴承适用于承受( )A. 径向载荷B.轴向载荷C.同时承受径向和轴向载荷 4.下列零件主视图采用半剖视图的是( ) A.直齿圆柱齿轮 B.斜齿圆柱齿轮 C.圆锥齿轮 5.一般轴类零件的主视图的选择原则是( )A.工作位置原则B.加工位置原则C.形状特征原则 二、填空题(每空2分，共20分)1.螺纹按用途可分为 和2.销通常用于两零件间的 和3.滚动轴承一般由外圈、内圈、 和4.弹簧中参加工作的圈数称为 ，仅起支承作用的称为5.零件图的尺寸标注的合理性是指 和 三、判断题 (对的打√，错的打×。

每题3分 共15分)1.对于非标准螺纹的牙型，可用局部视图、局部放大视图和局部剖视图来表达( )2.两齿轮啮合时，其节园相切，用细实线绘制，啮合区内的齿顶园用粗实线绘制( )3.较简单的轮盘类零件一般采用一个基本视图，不需画出左视图和俯视图( )4.轴肩根部倒圆可避免应力集中( )5.在零件图的尺寸标注中，若设计基准和工艺基准不能统一，则以保证工艺要求为主( )四、综合题（1，2，3题各10分，4题20分，共50分）1．如图1、图2所示，试说明图上数字、字母、符号的含义图1 图22．如图3所示，试标出其尺寸基准图33．如图4所示，判断(a)和(b)、(c)和(d)对错，并说明理由实得分34．如图5所示，根据零件图回答问题(a) (b)图4图5(1).根据结构形状，此零件属于零件，所用材料为(2).该零件共用了个基本视图，其他表达方法有45(3).012.0001.016++φ的最大极限尺寸为 ，最小极限尺寸为(4).槽2×0.5槽宽是 mm ，槽深是 mm (5).表面粗糙度数值最大是 um ，最小是 um机械制图期末试卷A 答案一．填空题（每空2分 共20）1.连接螺纹 传动螺纹2.定位 连接3.滚动体 保持架4.有效圈数 支承圈5.保证达到设计要求 符合加工和测量的工艺要求二．选择题(每题3分 共15分)1. C2. C3. B4. B5. B三．判断题(对的打√，错的打×。

机械制图复习题含参考答案一、单选题（共26题，每题1分，共26分）1.已知某个几何体的主视图、左视图和俯视图分别为长方形、长方形、圆，则该几何体是（）。

A、圆锥体B、球体C、长方体D、圆柱体正确答案：D2.直线从属于平面的条件是一直线经过属于平面的（）。

A、两点B、三点C、一点D、四点正确答案：A3.机械制图的线条规范中，看不见的轮廓线用（）绘制。

A、双折线B、粗实线C、点画线D、细虚线正确答案：D4.机械图样中，表示可见轮廓线采用( )。

A、波浪线B、粗实线C、细实线D、细点画线5.一对互相啮合的齿轮它们的（）必须相等。

A、模数和压力角B、模数和齿数C、齿数D、分度圆直径正确答案：A6.当单一剖切平面通过机件的对称面或基本对称的平面，剖视图按投影关系配置，中间又没有其他图形隔开时，可省略（）。

A、标注B、剖面线C、可见轮廓线D、以上说法都不正确正确答案：A7.机械图样中，表示轴线、对称中心线等采用（）。

A、粗实线B、波浪线C、细实线D、细点画线正确答案：D8.当组合体一端为回转面时，该方向的总体尺寸一般不注，只标注（）的尺寸。

A、总宽B、总长C、总高D、轴线9.立体被平面切割（截切），所形成的形体称为（）。

A、截平面B、截切体C、截断面D、截交线正确答案：B10.相邻两牙在中径线上对应两点的距离指的是（）。

A、螺距B、牙型C、线数D、导程正确答案：A11.画旋转剖视图时应（）。

A、先剖切后旋转B、先旋转后剖切C、以上说法都不正确D、只剖切不旋转正确答案：A12.正投影的基本特性主要有真实性、积聚性、（）。

A、统一性B、特殊性C、普遍性D、收缩性正确答案：D13.在图样中不可用粗实线来表示的是（）。

B、螺纹牙顶线C、可见轮廓线D、尺寸线正确答案：D14.如果同一机件上有四个部位需要局部放大表示时，若局部放大图图形相同或对称时，需要画出（）个局部放大图。

A、1B、3C、4D、2正确答案：A15.齿轮属于（）。

机械制图期末试卷A一．填空题（每空2分共20分）1.表面均为平面的立体称为，当平面立体表面有积聚性时，可利用立体表面的求点和线的投影2.一动线绕另一固定直线旋转而成的曲面称为，该动线称为3.截交线的两个基本性质是和4.正等轴测图的轴间角均为，为了便于绘制轴测图，各轴测方向的尺寸均按绘制5.两立体相交称为，其表面的交线称为二．选择题(每题2分共10分)1.求球表面一般位置点投影的方法是( )A.积聚性法B.辅助线法C.辅助圆法2.用垂直于圆锥轴线的截平面截圆锥，所得截交线的形状是( )A.圆B.椭圆C.抛物线3.轴线垂直的两圆柱体相交的相贯线上的一般位置点的投影的作图方法是( )A.积聚性法B.辅助圆法C.辅助平面法4.同轴的圆柱和球相交的相贯线的形状是( )A.圆B.椭圆C.一般曲线5.圆柱与圆锥相切时，其相贯线的形状是( )A.左右对称的空间曲线B.两相交的椭圆C.上下对称的空间曲线三．判断题(对的打√，错的打×。

每题2分共10分)1.圆柱体表面的投影具有积聚性，因而可用积聚性法直接求圆柱体表面上点、线的投影( )2.圆锥底面的投影只能用辅助直线法或辅助圆法来求( )3.圆环轴线垂直H面时，其V面的投影是两个同心圆( )4.球体被任何平面切割，截交线的投影都是圆( )5.求两立体的相贯线实际上是求立体表面的截交线( )四．作图题(每题15分共60分)1.如图1所示，三棱柱表面上有点M和折线ABC，已知其V面投影m′，a′c′，求点M、折线ABC的H面、W面投影图12.如图2所示，用一正垂面切割圆柱，试完成其投影图图23.如图3所示，求作轴线垂直相交的两圆柱的相贯线图34.如图4所示，试作其正等轴测图图4机械制图期末试卷A答案一．填空题（每空2分共20）1.平面立体积聚性2.回转面母线3.共有性封闭性4.120°实际尺寸5.两立体相交相贯线二．选择题(每题2分共10分)1. C2. A3. A4. A5. B三．判断题(对的打√，错的打×。

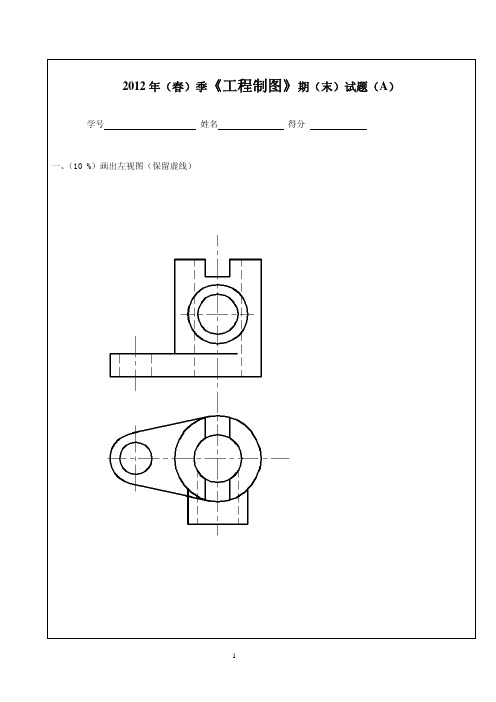

2012年（春）季《工程制图》期（末）试题（A）学号姓名得分一、（10 %）画出左视图（保留虚线）二、（15%）将主视图改为适当的剖视图，并画出半剖的左视图。

三、（14%）分析螺纹画法中的错误，将正确画法画在其右侧（2）选择正确的左图，打钩表示五、（15%）将主视图改为适当的剖视图六、（15%）已知平板圆柱直齿轮，Z=30，m=2，齿形角=20°，齿宽Ｂ=25，齿轮精度877FL，中心孔=∅20，中心孔和齿顶圆倒角为C1。

求：（１）画出齿轮的零件图，并标注尺寸。

（２）选择与齿轮相配的圆头平键，写出标记。

附表：平键（GB1096－2003）和平键的键槽（GB1095－2003） 单位：毫米直径 d键的公称尺寸 轴的键槽深 轮毂的键槽深 b h L t t1>12∼17 >17∼22 >22∼30 >30∼3856810567810～5614～7018～9022～1103.03.54.05.02.32.83.33.3L的系列 14, 16, 18, 20, 22, 25, 28, 32, 36, 40, 45d=mz=2×30=60mmda=mz+2m=2×30+2×2=64mmdf=mz-2.5m=30-2.5×2=55mm键的标记：圆头平键6×28 GB1096-2003.1.牵引钩支撑座 45号钢 1:22.普通零件外形视图剖视图旋转剖3.主视图中的左右对称面左视图中的左端面主视图中的上下对称面4.60 56 4×ф19与105.ф52+0.03 ф52-0 0.03 Ra≤3.2微米。

《机械制图》含答案单选综合题根据图1所示AB、CD直线和P、Q平面，选择回答如下题：省略...1、AB、CD直线的侧面投影应标记为（）。

正确选项1.a”b”、c”d”(V)2、AB、CD直线的水平投影应标记为（）。

正确选项1.ab、cd(V)3、AB、CD直线的正面投影应标记为（）。

正确选项1.正面投影(V)4、P、Q平面的侧面投影应标记为（）。

正确选项1.p”、q”(V)5、P、Q平面的水平投影应标记为（）。

正确选项1.p、q(V)6、P、Q平面的正面投影应标记为（）。

7、平面P在侧面投影面上的投影具有积聚性，因此称之为（）。

正确选项1.侧垂面(V)8、平面Q在（）面上的投影反映实形，因此称之为侧平面。

正确选项1.侧面投影(V)9、直线AB的水平投影具有积聚性，因此称之为（）。

正确选项1.铅垂线(V)10、直线CD在侧面投影面上的投影反映实长，因此称之为（）。

正确选项1.侧平线(V)根据图1所示AB、CD直线和P、Q平面，选择回答如下题：省略...1、AB、CD直线的侧面投影应标记为（）。

正确选项1.a”b”、c”d”(V)2、AB、CD直线的水平投影应标记为（）。

3、AB、CD直线的正面投影应标记为（）。

正确选项1.铅垂面(V)4、P、Q平面的侧面投影应标记为（）。

正确选项1.p”、q”(V)5、P、Q平面的水平投影应标记为（）。

正确选项1.p、q(V)6、P、Q平面的正面投影应标记为（）。

正确选项1.p’、q’(V)7、平面P在（）面上的投影具有积聚性，因此称之为正垂面。

正确选项1.正面投影(V)8、平面Q的正面投影反映实形，因此称之为（）。

正确选项1.正平面(V)9、直线AB的正面投影反映实长，因此称之为（）。

正确选项1.正平线(V)10、直线CD的正面投影具有积聚性，因此称之为（）。

正确选项1.正垂线(V)根据图1所示AB、CD直线和P、Q平面，选择回答如下题：省略...1、AB、CD直线的侧面投影应标记为（）。

《机械制图》试卷及答案(word版可编辑修改)《机械制图》试卷及答案(word版可编辑修改)编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（《机械制图》试卷及答案(word 版可编辑修改)）的内容能够给您的工作和学习带来便利。

同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。

本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为《机械制图》试卷及答案(word版可编辑修改)的全部内容。

《机械制图》试卷及答案(word 版可编辑修改)忠县职业教育中心2014级机电班期末考试《机械制图》试卷题 号 一二三四总 分复 核得 分一、填空：（每空1分,共10分）1．某图样上一角的度标为30°，该图样采用的比例为2:1,则该角的实际大小为 。

2．标注锥度时，锥度符号应配置在 上，图形符号的方向应与_____________方向一致.3．空间两点成为重影点的条件是 ___ . 4．当图形不能充分表达平面时,可用 ____ 表示。

5．将机件的部分结构用__________________________画出的图形称为局部放大图。

6．标注尺寸的三要素是指__________、________和__________。

7．两个形体表面相交而产生的交线称为_________________。

二、选择题:（每题2分，共10分）1．如图所示，正确的左视图是（ )2．如图所示，正确的左视图是（ ）。

学校 _____________ 班级 _____________ 准考证号码 ________________ 姓名_____________…………..………….…. 装 ………………………..… 订 ……………………… 线 …………………….……………3．如图所示,图形正确的左视图是（）4．关于图示尺寸φ20的哪种说法是正确的？（ )A．公差为0 B．公差为0。

兰州职业技术学院2016-2017学年第一学期期末《机械制图》试题A答案及评分标准一、15分评分标准：1．通用画法、特征画法正确各得4分，共8分。

2．规定画法正确共得7分。

3．错漏处酌情扣分。

答案：二、15分评分标准：1．轴、毂、键轮廓线画对各得2分，共6分。

2．画对三处剖面线各得2分，共6分。

3、投影关系正确得3分。

4、错漏处酌情扣分。

答案：三、15分评分标准：1．每画对一图得5分，共15分。

2．错漏处酌情扣分。

答案：四、30分评分标准：1．填空题每空正确得1分，共7分。

2．标注题分值分配见各题后注。

3．错漏处酌情扣分。

答案：1、视图表示：主视图的选择符合 加工（或工作）位置 原则；螺纹退刀槽用局部放大图表达。

2填写标题栏：（答案参见零件图，前三项各得1分，其余共2分，本小题总分：5分）。

3、编写技术要求：（答案见零件图，共2分）4、将键槽深的极限偏差-0.2、0标注在图样上正确的位置。

（答案见零件图，共2分）5、解释轴颈尺寸025.0087.032+-φ的含义：φ45公称尺寸 ；+0.025上极限偏差 ；-0.087下极限偏差 。

6、在图中用指引线标出长、宽、高三个方向尺寸标注的主基准。

（答案见零件图，每标出一处得1分，共3分）7、根据尺寸分类，尺寸16和32分别是键槽的定形、定位尺寸。

8、在视图上标注形位公差：（答案见零件图，本小题共5分）9、标注表面粗糙度：（答案见零件图，每标注一处得2分，共6分）注：表面粗糙度符号按新标准注出时，如答案正确，按相同分值计。

五、25分评分标准：1.每空答案正确得1分，共13分。

2.俯视图画法正确得12分。

答案：1.图中所示的螺纹联接件有：螺栓、螺母、垫圈。

2.螺纹联接件所用的画图方法是比例画法。

3.图中有关装配图的画法有：接触面画一条线；非接触面画两条线；相邻零件的剖面线方向相反；当剖切面剖过标准件时，标准件按不剖画；螺纹终止线应画在被联接件上表面之下。

贵州轻工职业技术学院试卷（高职）
（第一学年第一学期）
《机械制图》A卷标准答案系别:机电系班级：09机电班学号：姓名：
1.本试卷为开卷考试。

（开卷）
2.考试时间：90分钟
3.本试卷满分：100分
4.试卷适用班级：09机电1、2、3、4班
一、点、线、面投影（10×3=30分）
1、已知A、B两点的一个投影和A点距V面25mm，B点Z坐标为0，求作A、B两点的另两个投影
2、已知线两面投影，求作第三面投影，并说明它们是什么位置直线。

AB是正平线
3、求平面的第三面投影，并判断它们的空间位置。

平面是铅垂面面
二、已知两视图，补画出第三面视图（10×2=20分）
三、补缺线（5×6=30分）
四、由轴测图画三视图按1：1画（10分）
五、由两视图，画正等轴测图按1：1画（10分）。
