《机械制图》期末考试试题及解答一、选择题（每题2分，共20分）1、在机械制图中，通常使用的投影法是（）投影法。

A.正投影B.斜投影C.中心投影D.平行投影答案：A.正投影2、在机械制图中，物体的三视图是指（）。

A.主视图、俯视图和左视图B.主视图、侧视图和后视图C.主视图、仰视图和右视图D.主视图、侧视图和顶视图答案：A.主视图、俯视图和左视图3、在机械制图中，虚线表示的是（）。

A.不可见轮廓线B.可见轮廓线C.中心线D.轴线答案：A.不可见轮廓线4、在机械制图中，中心投影法的特点是（）。

A.平行性B.真实性C.一致性D.集聚性答案：D.集聚性5、在机械制图中，基本视图共有（）个。

A. 3B. 4C. 5D. 6答案：C. 56、在机械制图中，采用剖视图的方法可以表示出物体的（）。

A.内形B.外形C.内外形状D.轮廓线答案：A.内形7、在机械制图中，斜视图主要用于表达（）的倾斜部分的实形。

A.与主视图不平行但相互垂直的平面B.与主视图平行但与主视方向不垂直的平面C.与主视图平行且与主视方向垂直的平面D.与主视图不平行且与主视方向垂直的平面答案：A.与主视图不平行但相互垂直的平面8、在机械制图中，局部视图通常用（）表示。

A.长对正、高平齐、宽相等B.长对正、高平齐、宽相等、长相等C.长对正、高平齐、宽相等、长相等、高相等D.长对正、高平齐、宽相等、长相等、高相等、宽相等答案：B.长对正、高平齐、宽相等、长相等9、在机械制图中，俯视图通常用来说明（）关系。

A.上、下方位B.前、后方位C.左、右方位D.东、西方位答案：A.上、下方位。

机械制图考试试题一、选择题（每题2分，共20分）1、在绘制机械图样时，我们一般采用哪一种投影方法？A.正投影B.斜投影C.中心投影D.镜像投影2、下列哪个选项不是机械制图的常用工具？A.三角尺B.圆规C.量角器D.丁字尺3、在三视图投影中，下列哪个视图不包含在主视图和俯视图之间？A.左视图B.后视图C.俯视图D.右视图4、在机械制图中，实线一般用于表示什么？A.轮廓线B.中心线C.虚线D.剖面线5、下列哪个符号不是机械制图的标注符号？A.粗糙度符号B.尺寸标注符号C.形位公差符号D.角度标注符号6、在机械制图中，一般采用几个基本视图来表示物体？A. 2个B. 3个C. 4个D. 5个7、下列哪个选项不是机械制图的常用材料？A.铁板B.木板C.塑料板D.玻璃板8、在机械制图中，剖视图一般用于表示物体的哪个方面？A.内部分结构B.外部形状C.内部形状D.细节结构9、下列哪个选项不是机械制图的常用画法？A.轴测图B.三视图C.正等测图D.透视图10、在机械制图中，下列哪个符号表示沉孔的标注？A.锪平符号B.光孔符号C.沉孔符号D.以上都不是二、填空题（每题3分，共30分）1、请填写机械制图的三个基本视图：________、________、________。

《机械制图》试题（附参考答案）一、单选题（共10题，每题1分，共10分）1、在判断重影点的可见性方面，若两点的水平投影重合，则视两点的正面投影（）值大者为可见。

A、x 坐标B、y 坐标C、z 坐标D、不能判断正确答案：C2、顺时针旋转时旋入的螺纹为（）。

A、可能是左旋也可能是右旋B、无法确定C、左旋D、右旋正确答案：D3、正投影的基本特性主要有真实性、积聚性、（）。

A、普遍性B、特殊性C、收缩性D、统一性正确答案：C4、铅笔用“B”表示（）。

A、软B、硬C、长D、高度尺寸正确答案：A5、不规则连续细实线为( )。

A、轮廓线B、折断线C、指引线D、隐藏线正确答案：B6、制图用纸之大小尺度，其中594×841是（）。

A、A1B、A0C、A2D、A3正确答案：A7、制造机件所用的图，通常称为( )。

A、机构图B、工作图C、设计图D、制配图正确答案：B8、在图样中不可用粗实线来表示的是（）。

A、图框线B、尺寸线C、螺纹牙顶线D、可见轮廓线正确答案：B9、机械图样中，表示可见轮廓线采用( )。

A、细实线B、粗实线C、细点画线D、波浪线正确答案：B10、齿轮属于（）。

A、标准件B、一般零件C、零部件D、常用件正确答案：D二、多选题（共10题，每题1分，共10分）1、用于传动的螺纹是（）A、三角形B、梯形C、矩形D、倒梯形E、锯齿形正确答案：BC2、与一个投影面平行，与其它两个投影面倾斜的直线，称为投影面的平行线，具体又可分为（）。

A、水平线B、中心线C、正平线D、侧平线E、一般平行线正确答案：ACD3、相邻两线框或大线框中有小线框中有小线框则表示（）A、同向错位的两表面B、表面上的凸台C、都不对D、同一表面E、表面上的孔正确答案：ABE4、平行投影法按投射线与投影面是否垂直又分为A、偏投影法B、180度投影法C、90度投影法D、正投影法E、斜投影法正确答案：DE5、基本视图不包括（）A、后视图B、剖视图C、左视图D、断面图E、斜视图正确答案：BDE6、组合体相邻的表面可能形成（）三种关系A、共面B、相切C、相交D、都不对E、平行线正确答案：ABC7、一般零件按其结构特点可分为：（）。

《机械制图》考试试题姓名分数一、填空题（１０分）1. 比例分为（）比例、（）比例、（）比例等三种。

其中为看图方便，尽可能采用（）比例。

2. 标注尺寸由（）、（）和（）三个要素组成。

3. 在标注尺寸时，应做到（）、（）、（）和合理。

4、机件的图形是用各种不同图线画成的，其中可见轮廓线用（）线画，不可见轮廓线用（）线画，尺寸线和尺寸界线用（）线画，而中心线和对称中心线则用（）线画。

5、三视图之间的投影对应关系可以归纳为（）、（）长对正。

（）、（）高平齐。

（）、（）宽相等。

二、选择题（１０分）1.一张完整装配图的内容包括：（ 1）一组图形；（2）（）；（3）必要的技术要求；（ 4）零件序号和明细栏；（5）标题栏。

A、正确的尺寸 B 、完整的尺寸 C 、合理的尺寸 D 、必要的尺寸2.看装配图的第一步是先看（）A、尺寸标注 B 、表达方法 C 、标题栏 D 、技术要求3.零件图的技术要求的标注必须符合（）的规定注法。

A 工厂B 行业C 部颁 D国家标准4.零件图中注写极限偏差时，上下偏差小数点对齐，小数点后位数（），零偏差必须标出。

A 不相同 B相同 C 相同不相同均可 D 依个人习惯5.局部剖视图用（）为剖与未剖部分的分界线。

A 粗实线 B细实线 C 细点划线 D 波浪线6.绘制零件图对零件进行形体分析，确定主视图方向后，下一步是（）A、选择其他视图，确定表达方案B画出各个视图C 选择图幅，确定作图比例D安排布图，画基准线7.在机件的三视图中，机件上对应部分的主左视图应（）A 长对正B 高平齐 C宽相等 D 高相等8.三视图的投影规律是（）A 长相等高相等宽相等B长对正高对正宽对正C 长对正高平齐宽相等D长相等高平齐宽对正9.国标规定，外螺纹的大径应画（）A 点划线B 粗实线C 细实线D 虚线10.国标规定螺纹的牙顶用（）画出A 虚线B 细实线 C点划线 D 粗实线三、判断题（10 分）（） 1、一张完整的装配图的内容包括：一组图形、必要的尺寸、必要的技术要求、零件序号和明细表、标题栏。

机械制图试题及答案1、剖视图的种类可分为（）视图、（）视图和局部剖视图。

答案：全剖；半剖2、金属资料的剖面线应以合适角度绘制，最好画成与主要轮廓或剖面地区的对称线成（）角，相互平行，间隔平均的（）线。

答案： 45゜；平行细实3、剖切面的种类可分为（）剖切面、（）的剖切面、几个订交的剖切面。

答案：单调；几个平行；4、当机件拥有对称平面时，在垂直于对称平面上投影所得的图形，能够（）为界，一半画成剖视图，一半画成（）。

答案：对称中心线；视图5、机件的某一部分向基本投影面投影而得的视图称为（）视图，其断裂界限应以（）线表示。

答案：局部视图；波涛6、在局部剖视图中，波涛线不可以与轮廓线（），也不可以（）轮廓线以外答案：重合（叠）；高出7、设想用剖切平面将机件的某处切断，仅画出断面的图形，称为（），简称（）答案：断面图；断面8、画在视图轮廓线以外的断面，称为（）断面；画在视图轮廓线以内的断面，称为（）断面。

答案：移出；重合9、移出断面的轮廓线用（）线绘制；重合断面的轮廓线用（）线绘制。

答案：粗实；细实10、当视图的轮廓线与重合断面的轮廓线（）时，视图的轮廓线仍需完好的画出，不行（）。

答案：重合（叠）；中断11、将机件的部分构造，用大于原图形所采纳的比率画出的图形，称为（）图；放大部位用（）线圈出。

答案：局部放大；细实12、肋板、轮辐及薄壁构造，（）剖切时，一律不画剖面线，并用（）线将它们与相邻构造分开。

答案：纵向；粗实13、较长机件采纳折断画法后，其长度应按（）标明尺寸，断裂边沿常用（）线画出。

答案：实长；波涛14、按必定规律散布的同样构造，只要画出几个完好的构造，其他用（）线相连或注明中心地点并注明（）。

答案：细实；总数二、选择题：（每题 2 分）1、用剖切面完好地剖开机件所得的视图称（）视图。

（ A ）全剖(B) 半剖(C) 局部剖(D)断面2、用剖切面局部地剖开机件所得的视图称（）视图。

（ A ）全剖(B) 半剖(C) 局部剖(D) 断面3．半剖视图以（）线为对称中心线。

《机械制图》试题(适用于2011级机电数控专业中职学生，闭卷考试,满分500分)一、选择题（共70题，每题3分，共210分）1. （5章2节）（1）用剖切面完全地剖开机件所得的视图称（）视图。

（A）全剖 (B)半剖 (C)局部剖 (D)断面（2）用剖切面局部地剖开机件所得的视图称（）视图。

（A）全剖 (B)半剖 (C) 局部剖 (D)断面（3）半剖视图以（）线为对称中心线。

（A）双点画线 (B)虚线 (C)细实线 (D) 细点画线（4）全剖视图选用的是（）剖切面。

（A）单一 (B)几个平行的 (C)几个相交的 (D) 都有可能（5）机件向不平行于任何基本投影面的平面投影所得的视图叫（）。

（A）局部视图 (B) 斜视图 (C)基本视图 (D)向视图（6）在半剖视图中半个视图与半个剖视图的分界线用（）。

（A）粗实线 (B)细实线 (C) 细点画线 (D)波浪线（7）机件具有若干相同结构（如齿、槽等），并按一定规律分布时，只需画出几个完整的结构，其余用（）线连接，并注明该结构的总数。

（A）粗实 (B) 细实 (C)细点画 (D)波浪2. （5章3节）（8）在下图的A-A断面图中，选出正确的断面图（）。

A B C D（9）下图的A-A剖面图中，选出正确的断面图（）。

A B C D3. （5章4节）（10）下面中间的图用的是（）表达方法。

（A）局部剖视图（B）局部放大图（C）局部放大剖视图（D）局部剖视放大图（11）半剖视图选用的是（）剖切面。

（A）单一 (B)几个平行的 (C)几个相交的 (D)其它（12）局部剖视图选用的是（）剖切面。

（A）单一 (B)几个平行的 (C)几个相交的 (D)其它（13）六个基本视图中最常用的是（）视图。

（A）主、右、仰 (B) 主、俯、左 (C)后、右、仰 (D)主、左、仰（14）六个基本视图的投影规律是“主俯仰后：长对正；（）：高平齐；俯左仰右：宽相等。

”（A）主俯仰右 (B)俯左后右 (C) 主左右后 (D)主仰后右（15）在局部剖视图中，视图与剖视部分的分界线用（）。

徐州师范大学考试试卷(1)机械工程系机电一体化专业画法几何及机械制图课程班级姓名学号得分题号 一 二 三 四 五 六 七 八 九 总分得分阅卷人一、 已知点A距H面为12，距V面为15，距W面为10，点B在点A的左方5，后方10，上方8，试作A、B两点的三面投影。

(10分)二、作平面四边形ABCD的投影。

(10分)三、完成下列各形体的投影。

(12分，每题6分)1． 2．1．五、在指定位置将主视图画成全剖视图。

(10分)六、在指定位置将主视图画成剖视图。

(10分)七、补全螺栓连接图中所缺的图线。

(10分)八、已知两平板齿轮啮合，m1=m2=4mm，z1=20，z2=35，分别计算其齿顶圆、分度圆、齿根圆直径，并画出其啮合图（比例1：2）。

(10分)九、读零件图，并回答问题。

(16分)1．该零件采用了哪些视图、剖视图和剖面图？2．指出该零件在长、宽、高三个方向的主要尺寸基准。

，是 螺纹（内、外），H 是 ，8徐州师范大学考试试卷(1) 答案机械系机电一体化专业画法几何及机械制图课程 班级姓名学号得分题号 一 二 三 四 五 六 七 八 九 总分得分阅卷人二、 已知点A距H面为12，距V面为15，距W面为10，点B在点A的左方5，后方10，上方8，试作A、B两点的三面投影。

XY HY W二、作平面四边形ABCD的投影。

三、完成下列各形体的投影。

1．2．四、根据给出的视图，补画第三视图（或视图所缺的图线）。

1．2．五、在指定位置将主视图画成全剖视图。

六、在指定位置将主视图画成剖视图。

七、补全螺栓连接图中所缺的图线八、已知两平板齿轮啮合，m1=m2=4mm，z1=20，z2=35，分别计算其齿顶圆、分度圆、齿九、读零件图，并回答问题。

1．该零件采用了哪些视图、剖视图和剖面图？2．指出该零件在长、宽、高三个方向的主要尺寸基准。

，是螺纹（内、外），又是，H是，6.试画出主视图的外形。

答案：1． 该零件采用了哪些视图、剖视图和剖面图？说明数量和名称。

机械制图试题（附参考答案）一、单选题（共26题，每题1分，共26分）1.画半剖视图时，剖视图与视图的分界线应该为（）。

A、对称中心线B、剖面线C、虚线D、实线正确答案：A2.使用丁字尺及一组三角板至多可将一圆分成几等分()。

A、24B、9C、6D、12正确答案：A3.一对互相啮合的齿轮它们的（）必须相等。

A、齿数B、模数和压力角C、模数和齿数D、分度圆直径正确答案：B4.仰视图是（）。

A、由上向下投影B、由下向上投影C、由前向后投影D、由后向前投影正确答案：B5.如果空间两直线的三面投影都相交，则该两直线一定（）。

A、异面B、平行C、相交D、交叉正确答案：C6.已知空间点A（10，15，20），B（8，5，10）则B点相对A点在（）A、右后下方B、左后下方C、右前上方D、右前下方正确答案：A7.机件的真实大小以图样上标注的()为依据，与图形的大小及绘制的准确度无关。

A、尺寸数值B、标题栏C、比例D、文字说明正确答案：A8.当孔的公差带完全在轴的公差带之上时，属于（）配合。

A、间隙配合B、不明确性质C、过渡配合D、过盈配合正确答案：A9.后视图是（）。

A、由右向左投影B、由前向后投影C、由左向右投影D、由后向前投影正确答案：D10.确定平面图形的尺寸位置的几何元素称为（）。

A、基本尺寸B、尺寸基准C、定位尺寸D、定形尺寸正确答案：B11.画断面图时，若由两个或多个相交剖切平面剖切得出的移出断面，中间应用（）断开为两个图形。

A、点画线B、波浪线C、粗实线D、虚线正确答案：B12.Α0图纸的大小为Β×L：（）A、841×1189B、210×297C、841×594D、420×297正确答案：A13.斜视图仅表达倾斜表面的真实形状，其他部分用（）断开。

A、细实线B、波浪线C、点划线D、粗实线正确答案：B14.直线从属于平面的条件是一直线经过属于平面的（）。

机械制图试题与参考答案一、单选题（共26题，每题1分，共26分）1.空间点A的正面投影标记为：（）A、a，B、aC、AD、a,,正确答案：A2.制造机件所用的图，通常称为( )。

A、设计图B、机构图C、制配图D、工作图正确答案：D3.椭圆画法最常用的为( )。

A、三圆心近似法B、二圆心近似法C、四圆心近似法D、同心圆法正确答案：C4.下列比例当中表示缩小比例的是（）。

A、1B、2:1C、1:2D、1:1正确答案：C5.在绘制草图时，线条加深的顺序是（）。

A、一边加深图形一边注尺寸和写字;B、加深图形和注尺寸及写字不分先后C、先注尺寸和写字后加深图形;D、先加深圆或圆弧后加深直线;正确答案：D6.空间两直线相交，交点为K，则点kk,的连线必须的连线符合（）。

A、垂直于ox轴B、倾斜于三个投影轴C、垂直于oz轴D、垂直于oy轴正确答案：A7.当孔的公差带与轴的公差带相交时，属于( )A、过渡配合B、不明确性质C、过盈配合D、间隙配合正确答案：A8.轴上键槽的移出断面图主要是为了表达键槽的（）。

A、高度B、长度C、宽度D、深度正确答案：D9.设计给定的尺寸指的是（）。

A、基本尺寸B、实际尺寸C、极限尺寸D、尺寸偏差正确答案：A10.允许尺寸变化的两个界限值，称为（）。

A、尺寸偏差B、基本尺寸C、实际尺寸D、极限尺寸正确答案：D11.当剖视图按投影关系配置，中间又没有其他图形隔开时，可省略（）。

A、名称B、剖面符号C、箭头D、标注正确答案：C12.机械图样中，表示断裂处边界线、视图与剖视图的分界线采用（）。

A、粗实线B、细实线C、细点画线D、波浪线正确答案：D13.螺纹的公称直径指的是（）。

A、大径B、中径C、小径D、直径正确答案：A14.Α0 图纸的大小为Β×L：（）A、841×1189B、841×594C、210×297D、420×297正确答案：A15.下列线条中如在图形上重复时，最优先者为( )。

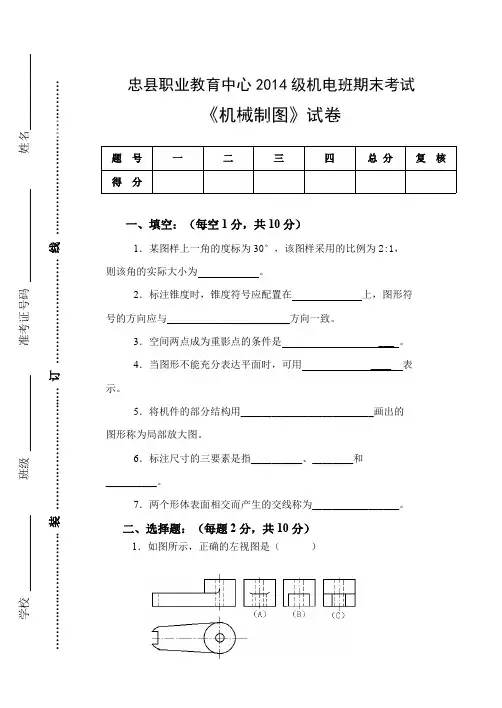

2．如图所示，正确的左视图是（）。

3．如图所示，图形正确的左视图是（）4．关于图示尺寸φ20的哪种说法是正确的？（）A．公差为0 B．公差为0.14 C．偏差为±0.07 D．公差为0.07 5．哪种符号表示表面可用任意方法获得？（）三、补图题：（40分）1．已知主、俯视图，画第三视图。

（5分）2．根据组合体的两个视图，补画第三视图。

（5分）3．根据所给组合体的主、俯视图，构想三种不同的组合体并画其左视图。

（10分）四、读图题（40分）（一）看懂起动轴零件图，并回答下列问题。

（共12分） １．主视图是____________剖视图，用于表达_________及__________的内部结构。

２．剖面图没有任何标注，因为它的位置是在____________，而且图形是_________。

３．采用Ｂ向展开，是为了表达清楚沟槽的_____________，及____________，沟槽数量可由__________反映。

４．退刀槽２.5×１的含义：2.5 表示槽的______________，１表示槽的__________。

5．轴键槽槽底的表面粗糙度为________________。

6．_____________端是零件轴向尺寸的主要基准。

学校 _____________班级_____________准考证号码________________姓名_____________……..………….….装………………………..…订………………………线…………………….……………4。

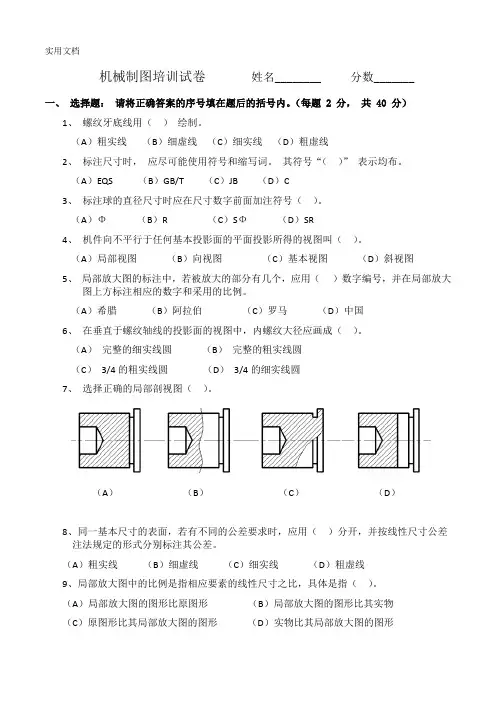

机械制图培训试卷姓名________ 分数_______一、选择题：请将正确答案的序号填在题后的括号内。

（每题 2 分，共 40 分）1、螺纹牙底线用（）绘制。

（A）粗实线（B）细虚线（C）细实线（D）粗虚线2、标注尺寸时，应尽可能使用符号和缩写词。

其符号“（）”表示均布。

（A）EQS （B）GB/T （C）JB （D）C3、标注球的直径尺寸时应在尺寸数字前面加注符号（）。

（A）Φ（B）R （C）SΦ（D）SR4、机件向不平行于任何基本投影面的平面投影所得的视图叫（）。

（A）局部视图（B）向视图（C）基本视图（D）斜视图5、局部放大图的标注中，若被放大的部分有几个，应用（）数字编号，并在局部放大图上方标注相应的数字和采用的比例。

（A）希腊（B）阿拉伯（C）罗马（D）中国6、在垂直于螺纹轴线的投影面的视图中，内螺纹大径应画成（）。

（A）完整的细实线圆（B）完整的粗实线圆（C）3/4的粗实线圆（D）3/4的细实线圆7、选择正确的局部剖视图（）。

（A）（B）（C）（D）8、同一基本尺寸的表面，若有不同的公差要求时，应用（）分开，并按线性尺寸公差注法规定的形式分别标注其公差。

（A）粗实线（B）细虚线（C）细实线（D）粗虚线9、局部放大图中的比例是指相应要素的线性尺寸之比，具体是指（）。

（A）局部放大图的图形比原图形（B）局部放大图的图形比其实物（C）原图形比其局部放大图的图形（D）实物比其局部放大图的图形10、根据主、俯视图，选择正确的左视图（）。

11、滚动轴承外圈与箱体孔的配合应采用____，内圈与轴的配合应采用____。

（）（A）基孔制基轴制（B）基轴制基轴制（C）基孔制基孔制（D）基轴制基孔制12、锥形结构的基面位置线线型为（）。

（A）粗实线（B）细虚线（C）细实线（D）粗虚线13、尺寸Ф40H7的（）。

（A）上偏差、下偏差均大于0（B）上偏差为0，下偏差为负值（C）上偏差、下偏差均小于0（D）上偏差为正值，下偏差为014、图样上四个相同螺纹孔尺寸标注的正确方法是（）。

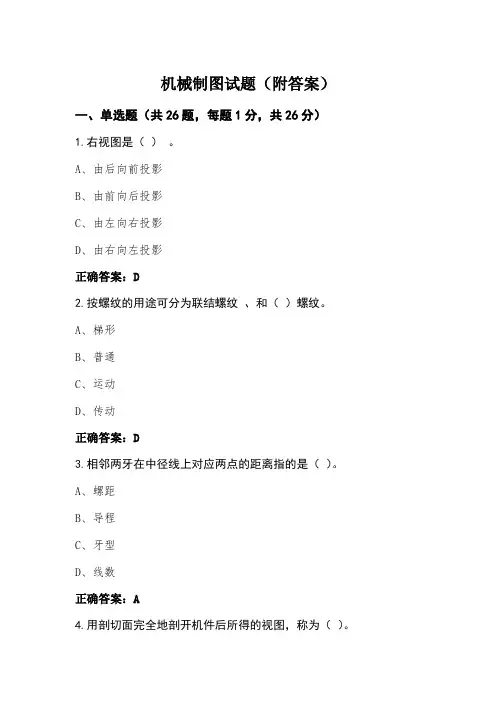

机械制图试题（附答案）一、单选题（共26题，每题1分，共26分）1.右视图是（）。

A、由后向前投影B、由前向后投影C、由左向右投影D、由右向左投影正确答案：D2.按螺纹的用途可分为联结螺纹、和（）螺纹。

A、梯形B、普通C、运动D、传动正确答案：D3.相邻两牙在中径线上对应两点的距离指的是（）。

A、螺距B、导程C、牙型D、线数正确答案：A4.用剖切面完全地剖开机件后所得的视图，称为（）。

A、局部视图B、半剖视图C、全剖视图D、局部放大图正确答案：C5.当剖视图按投影关系配置，中间又没有其他图形隔开时，可省略（）。

A、箭头B、名称C、剖面符号D、标注正确答案：A6.某调整螺旋，采用双线粗牙螺纹，螺距为3mm，为使螺母相对螺杆沿轴向移动12mm，螺杆应转( )圈。

A、2.5B、3C、4D、2正确答案：D7.椭圆画法正确性较高的画法为( )。

A、三圆心画法B、同圆心画法C、四心圆画法D、二圆心画法正确答案：B8.已知空间点 A（10，15，20），B（8，5，10）则 B 点相对 A 点在（）A、右后下方B、左后下方C、右前上方D、右前下方正确答案：A9.锥度应注写在（）上，并于圆锥倾斜方向一致。

A、轮廓线B、指引C、基准线D、轴线正确答案：C10.在圆柱（或圆锥）内表面形成的螺纹，称为（）。

A、表面螺纹B、外螺纹C、内螺纹D、标准螺纹正确答案：C11.后视图是（）。

A、由后向前投影B、由前向后投影C、由左向右投影D、由右向左投影正确答案：A12.机械图样中，表示轴线、对称中心线等采用（）。

A、波浪线B、粗实线C、细实线D、细点画线正确答案：D13.主、左视图之间的投影关系为：（）。

A、高平齐B、长对正C、以上都不对D、宽相等正确答案：A14.平面图形或直线与投影面平行时，其投影反映实形或实长的性质，称为（）。

A、真实性B、类似性C、收缩性D、积聚性正确答案：A15.在判断重影点的可见性方面，若两点的水平投影重合，则视两点的正面投影（）值大者为可见。

机械制图试题及答案一、单选题（共50题，每题1分，共50分）1、一直线对另一直线或一平面对另一平面的倾斜程度，称为______。

A、弧度B、锥度C、斜度正确答案：C2、投射线与投影面______的平行投影法称为斜投影法。

A、垂直B、倾斜C、均可正确答案：B3、当圆的直径小于______mm时，可以用细实线代替细点画线。

A、15B、8C、10正确答案：B4、比例中，1 ：5是______比例。

A、缩小比例B、原值比例C、放大比例正确答案：A5、主视图反映物体的上、下和左、______的相对位置关系。

A、前B、右C、后正确答案：B6、尺寸线和尺寸界线用______绘制。

A、粗实线B、细实线C、细虚线正确答案：B7、展开三视图后，原OY轴剪开后，变成了OYH和______。

A、OYNB、OYBC、OYW正确答案：C8、垂直于水平面的直线称为______。

A、铅垂线B、正垂线C、侧垂线正确答案：A9、图样中数字和字母可写成斜体，斜体字与水平基准线约成______。

A、45度B、75度C、30度正确答案：B10、尺寸线和尺寸界线用______画出。

A、细实线B、细虚线C、粗实线正确答案：A11、以下是定形尺寸的______。

A、两者都是B、圆心C、圆的半径正确答案：C12、注写线性尺寸数字时，如尺寸线为水平方向时，尺寸数字规定由______向______书写，字头向上。

A、右，左B、下，上C、上，下D、左，右正确答案：D13、在三视图的展开过程中，水平面绕OX轴向下旋转______。

A、90°B、145°C、45°正确答案：A14、下面属于投影面垂直面的是______。

A、铅垂线B、正平面C、侧垂面正确答案：C15、一般情况下，标题栏位于图纸的______。

A、右上角B、左上角C、右下角D、左下角正确答案：C16、在三视图的展开过程中，______面不动。

A、侧B、正C、水平正确答案：B17、虚线以及各种点画线相交时应恰当地相交于______。

《机械制图》课程试题库（中专)第一章制图基本知识与技能一、填空题1、机械制图当中基本图幅有哪五种A0、A1、A2、A3A4其中A4图纸幅的尺寸为210×297。

2、机械制图当中常用的线型有粗实线、细实线、虚线等，可见轮廓线采用粗实线，尺寸线，尺寸界线采用细实线线,轴线,中心线采用细点画线.3、机械制图当中的汉字应写成长仿宋体。

＊4、图样中的尺寸以㎜为单位。

5、在标注直径时，在数字前面应该加φ，在标注半径时应在数字前加R。

6、尺寸标注由尺寸界线、尺寸线和尺寸数字组成。

7、在标注角度尺寸时，数字应水平书写。

★8、机械制图中通常采用两种线宽，粗、细线的比率为2：1.9、线性尺寸数字一般应注写在尺寸线的上方或左方.★10、平面图形中所注尺寸按作用分为定形尺寸和定位尺寸.二、选择题1、下列符号中表示强制国家标准的是（C）。

A．GB/TB．GB/ZC.GB2、不可见轮廓线采用（B)来绘制。

A．粗实线B．虚线C。

细实线3、下列比例当中表示放大比例的是（B)A．1：1B．2：1C。

1：24、在标注球的直径时应在尺寸数字前加（C）A．RB．ΦC。

SΦ4、下列比例当中表示缩小比例的是（C)A．1:1B．2:1C。

1：25、机械制图中一般不标注单位，默认单位是（A）A．㎜B．㎝C.m6、下列尺寸正确标注的图形是（C)7、下列缩写词中表示均布的意思的是（C)A．SRB．EQSC.C8、角度尺寸在标注时，文字一律(A）书写A．水平B．垂直C.倾斜9、标题栏一般位于图纸的(A)A．右下角B．左下角C。

右上角三、判断题1、国家制图标准规定,图纸大小可以随意确定(×）2、比例是指图样与实物相应要素的线性尺寸之比。

(×)3、2：1是缩小比例。

(×）4、绘制机械图样时，尽量采用1：1的比例（√)5、使用圆规画图时，应尽量使钢针和铅笔芯垂直于纸面。

(√)6、丁字尺与三角板随意配合，便可画出65度的倾斜线。

机械制图考试题与参考答案一、单选题（共26题，每题1分，共26分）1.正投影的基本特性主要有真实性、积聚性、（）。

A、统一性B、普遍性C、特殊性D、收缩性正确答案：D2.当轴的公差带完全在孔的公差带之上时，属于（）配合。

A、过盈配合B、不明确性质C、间隙配合D、过渡配合正确答案：A3.分规的用途是( )线段和等分线段。

A、等分与画圆B、画圆C、量取D、转量长度与画圆正确答案：C4.截交线所围成的截面图形称为（）。

A、截切体B、截断面C、截平面D、截交线正确答案：B5.相邻两牙在中径线上对应两点的距离指的是（）。

A、牙型B、线数C、导程D、螺距正确答案：D6.具有过盈的配合称为（）。

A、过盈配合B、过渡配合C、不明确性质D、间隙配合正确答案：A7.锯齿形螺纹常用于（）。

A、连接零件B、单方向传递动力C、锯销D、连接管道正确答案：B8.可能具有间隙或过盈的配合称为（）。

A、过盈配合B、不明确性质C、间隙配合D、过渡配合正确答案：D9.图纸中汉字应写成（）体，采用国家正式公布的简体字。

A、长仿宋B、方正舒体C、新宋D、隶书正确答案：A10.仰视图是（）。

A、由下向上投影B、由上向下投影C、由前向后投影D、由后向前投影正确答案：A11.用剖切面完全地剖开机件后所得的视图，称为（）。

A、半剖视图B、全剖视图C、局部视图D、局部放大图正确答案：B12.比例1:2是（）比例。

A、缩小比例B、原值比例C、放大比例D、以上都不对正确答案：A13.已知某个几何体的主视图、左视图和俯视图分别为长方形、长方形、圆，则该几何体是（）。

A、球体B、长方体C、圆锥体D、圆柱体正确答案：D14.设计给定的尺寸指的是（）。

A、基本尺寸B、实际尺寸C、尺寸偏差D、极限尺寸正确答案：A15.画断面图时，若由两个或多个相交剖切平面剖切得出的移出断面，中间应用（）断开为两个图形。

A、点画线B、粗实线C、虚线D、波浪线正确答案：D16.两圆柱齿轮轴线之间的最短距离称为（）。
