瓦斯抽放钻孔施工原始记录表

瓦斯抽采钻孔设计、施工及验收治理制度一、钻孔设计1、钻孔设计必需依据《煤矿安全规程》和集团公司有关规定编制，确保瓦斯抽采〔排放〕效果和防突措施效果。

2、钻孔包括：防突钻孔、瓦斯抽采钻孔。

3、钻孔设计依据钻孔类别由通风队编制，经总工程师批准后执行。

必需明确钻场编号、钻孔类别、设计孔数及每个钻孔的参数〔孔径、开空位臵、方位角、倾角、孔深、终孔位臵〕，且必需附有钻孔施工的平面图、剖面图、断面图。

4、钻孔施工过程中遇见地质特别，由总工程师确定是否转变钻孔数量和参数，钻孔变更设计报总工程师批准后施工单位必需严格执行。

二、钻孔施工1、通风队依据矿生产打算和生产需要，准时制定各类“一通三防”钻孔的施工打算，安排施工任务，并负责落实钻孔施工单位并监视钻孔施工质量。

2、通风队负责负责瓦斯抽采钻孔设计。

设计时，必需依据已施工抽采钻孔或其它钻孔实际考察结果，充分考虑抽采钻孔抽采〔排放〕半径、开孔间距、终孔间距、离煤层顶、底板的垂距、钻孔个数的合理性。

3、钻孔施工必需指定专人负责，施工人员必需持证上岗。

钻孔施工单位对钻孔的施工质量、效果、安全负责。

4、施工单位依据钻孔设计编制特地的《钻孔施工安全技术措施》，并由副总工程师组织有关单位人员进展会审。

施工单位技术人员必需贯彻措施并要有记录。

5、钻孔施工地点必需由施工单位悬挂图牌板。

牌板分为钻孔设计参数牌板和钻孔施工记录牌板。

容为钻孔类别、孔号、方位角、倾角、孔深，图板的容为钻孔布置的平面图、剖面图、断面图。

6、施工单位施工时，钻孔倾角、方位角、孔深要符合设计参数要求。

孔位允许误差±50mm，倾角和方位角允许误差± 1 度。

无特别状况，钻孔深度必需施工到位。

7、施工单位每小班必需配齐钻机及其配套钻具和皮尺、坡度规、线绳等量具，配齐人员。

机工、电工、钻工等必需到位，并持证上岗。

8、施工单位施工钻孔时，必需同时填写 3 份原始资料，原始资料容包括钻场号、孔号、钻孔参数、孔深、岩性类别、钻头型号、岩心管型号、有无特别、施工负责人等。

瓦斯抽采效果达标考核办法为提高我矿井下瓦斯抽采效果，做到应抽尽抽，特制订瓦斯抽采效果达标考核办法。

第一节瓦斯抽放设备管理办法1、抽采泵站设备运行状态必须保证良好，严格按规定时间进行检查和维修，凡是出现故障的设备必须立即安排检修，直至修好。

备用设备和机械设备必须全部处于完好状态，确保随时投入使用。

发生一次抽放泵无计划停运，对责任人罚款2000元。

2、机电部门每旬对抽采泵站内各种电气设备、抽采系统、供水系统检查不少于一次，并有记录可查，发现隐患及时处理。

3、机电部门对泵房内的管路良好接地负责，要求接地电阻小于4欧姆，并且每六个月测定一次，作好记录。

4、抽采泵司机每小时测定一次抽放参数（正压端瓦斯浓度每小时检查一次）、观察各种电气设备运行参数（电压、电流和温度）和机电设备运行参数（轴温、水温、转速或声响），发现异常及时向调度室汇报，调度室根据情况向有关领导请示安排及时采取措施进行处理。

发现一次不按规定检查罚款20元。

5、抽采泵司机应不定期观察抽放管路中的放水箱，发现水满及时放水，且每小班不少于三次放水。

6、抽采泵司机不定期观察真空泵供水情况，要求真空泵供水处于最佳状态。

7、抽放泵司机不坚守岗位或不在现场交接班，不按要求监测、填报抽放参数的，发现一次，给予责任人300元的处罚。

8、综合瓦斯抽放泵运行工况参数和瓦斯流量测定数值，每月由通风科根据矿井实际情况下达抽放量。

每月抽放混合流量及抽放负压要达到要求。

每月抽放混合流量每低2%（不足2%不在此限）将给予责任人200元罚款，主管副队长200元罚款，连带正职200元罚款，抽放队1000元罚款。

9、泵运行工况绝对之压力应达到50～60kPa，瓦斯泵运行效率不得低于50%；每低2%（不足2%不在此限）将给予主管副队长200元罚款，连带正职200元罚款，抽放队1000元罚款；第二节瓦斯抽放管路管理办法第一条抽采管路设计1、凡安设直径大于159mm管径，长度达100米以上的抽采管路，由负责管路安装设计。

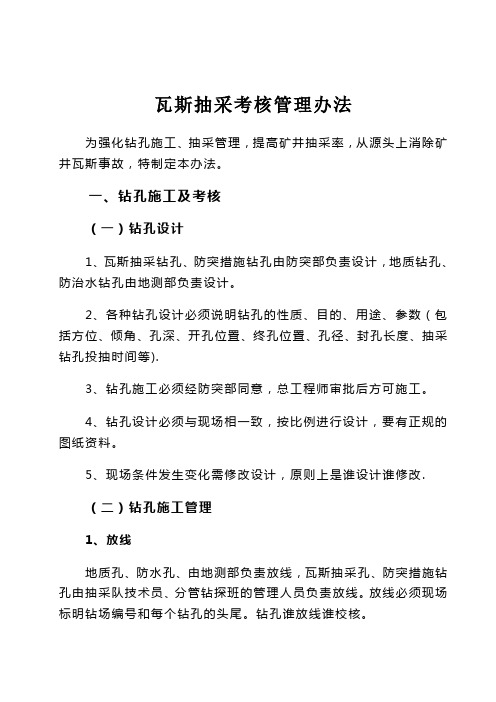

瓦斯抽采考核管理办法为强化钻孔施工、抽采管理，提高矿井抽采率，从源头上消除矿井瓦斯事故，特制定本办法。

一、钻孔施工及考核（一）钻孔设计1、瓦斯抽采钻孔、防突措施钻孔由防突部负责设计，地质钻孔、防治水钻孔由地测部负责设计。

2、各种钻孔设计必须说明钻孔的性质、目的、用途、参数（包括方位、倾角、孔深、开孔位置、终孔位置、孔径、封孔长度、抽采钻孔投抽时间等).3、钻孔施工必须经防突部同意，总工程师审批后方可施工。

4、钻孔设计必须与现场相一致，按比例进行设计，要有正规的图纸资料。

5、现场条件发生变化需修改设计，原则上是谁设计谁修改.（二）钻孔施工管理1、放线地质孔、防水孔、由地测部负责放线，瓦斯抽采孔、防突措施钻孔由抽采队技术员、分管钻探班的管理人员负责放线。

放线必须现场标明钻场编号和每个钻孔的头尾。

钻孔谁放线谁校核。

2、施工与终孔（1）施工现场必须悬挂设计施工图表。

（2）开孔时施钻人员必须核对孔号及参数，确认无误后方可开钻.（3)钻孔施工时，必须作好原始记录，准确记录钻孔实际参数、长度、瓦斯涌出、见煤（岩）情况和在施钻过程中出现的其它异常情况等。

原始记录和钻孔施工明细表必须实事求是记录，严禁弄虚作假，一旦查出将追究相关人员责任.抽采队每月将原始记录和钻孔施工明细表报防突部。

(4）顺层钻孔未达到设计深度见岩的必须停止施工，并重新补孔，如经三次调整仍不能达到设计深度则停止施工，将资料报防突部修改设计后施工。

对前三个孔按实际长度结算进尺。

（5)顺层钻孔施工若遇喷孔严重，钻孔深度达不到设计深度，经防突部同意后方可终孔,但进尺按如下规定结算：深度达设计孔深的90%或达到50米以上的按实际长度结算进尺；达设计孔深的80%但小于50米的按孔深的1/2结算进尺;小于设计孔深的80％不结算进尺.（6）穿层钻孔达到设计孔深但未达到设计终孔层位不得终孔，否则不结算进尺。

若超设计孔深10米以上，经防突部同意后方可终孔，钻孔按实际长度结算,同时将资料报防突部.由防突部牵头会同地测部门研究分析修改设计后施工。

关于下发抽采和排放钻孔施工验收管理办法的通知矿属各单位：为认真抓好我矿瓦斯治理工作,规范钻孔设计、施工及验收管理,杜绝弄虚作假的现象,切实提高抽采效果,提高瓦斯抽采率.结合发祥煤业实际制定本制度,现将本制度印发给你们,请认真组织学习,并遵照执行.附件：抽采和排放钻孔施工验收管理办法二Ｏ一二年二月二十六日附件抽采和排放钻孔施工验收管理办法一、成立领导小组组长：矿长副组长：总工程师安全矿长生产矿长机电矿长成员：各专业副总矿长助理通防部部长安监部部长生产技术部部长调度室主任人力资源部部长防突队队长安监部安监员调度室调度员及通防部验钻工组成.领导小组下设办公室,办公室设在通防部,娄强兼任办公室主任,负责钻孔的验收和考核工作.二、钻孔设计和施工1、采掘工作面必须编制防突设计或钻孔开工通知单,并经总工程师批准,方可实施.施工单位要严格按照采掘工作面防突设计或钻孔施工通知单施工,否则,对施工单位负责人罚款100元∕次.2、抽采钻孔施工现场必须悬挂打钻记录本、钻孔图牌板,牌板内容为钻场或施钻点编号、钻孔类别、设计孔号、参数孔径、方位角、倾角、孔深等,施工现场必须悬挂便携式甲烷检测报警仪及便携式一氧化碳检测报警仪,并做好原始记录,准确记录钻孔号、钻孔方位、倾角、孔深、遇煤岩情况和在施工过程中出现的其他异常情况顶钻、夹钻、喷孔、瓦斯涌出等情况.每缺少一项,对现场施工负责人各罚款20元.3、抽采钻孔必须按照钻孔设计施工,钻孔方位角偏差±2o,若违反该规定,对钻孔施工人员各罚款50元,并对防突队长罚款100元,且该钻孔作废.4、施工排放钻孔时,施工单位要严格按照采掘工作面防突设计或钻孔开工通知单施工,钻孔数量、深度、方位角等施工参数要符合设计要求,凡不符合设计要求的,不予验收、效果检验,并对跟班队长罚款30元∕个,班长罚款20元∕个,施工人员罚款10元∕个.三、钻孔验收1、验收抽采钻孔时,由调度员、安检员、通防部验钻工联合验收；验收地质、探水钻孔时,由工程技术部技术员、通防部验钻工、安检员联合验收；验收排放钻孔时,由通防部效检员、安检员和跟班队长联合验收,跟班矿领导及小组成员现场督查.凡因验钻人员不及时到现场验钻,影响打钻的,对验钻人员罚款50元∕次.2、抽采钻孔施工结束后,施钻人员要及时联系验钻人员验钻,验钻人员要认真核对钻孔深度及钻孔施工参数钻孔夹角、倾角、孔号,并在钻孔验收记录表上签字,否则,该钻孔作废.3、验钻人员必须认真负责,严禁弄虚作假,跟班矿领导及成员不定时对验钻情况进行抽检,凡发现打假孔、验假孔现象,对相关人员罚款500元∕人.4、顺层钻孔未达到设计深度见岩时,必须停止施工,并重新补孔,如三次调整仍不能达到设计深度的,则停止施工,将资料报通防部修改设计后施工,对前三个孔按实际长度结算进尺.5、若打钻时喷孔严重,钻孔深度达不到设计深度,经通防部同意后,方可终孔,但进尺按如下规定结算：深度达到设计孔深的90%或达到50米以上的,按实际长度验收结算进尺；达到设计孔深80%但小于50米的,按孔深的80%验收结算进尺；小于设计孔深50%的不予验收.6、穿层钻孔要达到设计孔深,未达到设计终孔层位的,不得终孔,否则不验收结算进尺.7、现场条件变化需修改设计参数时,必须经通防部同意,否则不得擅自更改钻孔参数,特殊情况时,施工单位可自行修改设计,但当班必须向通防部汇报.否则,对责任人罚款50元∕次.8、施工排放孔时,排放钻孔数量或深度达不到设计要求,而要求通防部效果检验的,对施工区队跟班队长罚款30元∕个,对施工区队主管队长罚款20元∕个,并不予效果检验,否则,对通防部效检人员罚款50元,通防部长罚款100元.9、验收排放钻孔时,验收人员必须认真核对钻孔深度、数量及施工参数,严禁弄虚作假,发现验收钻孔弄虚作假的,对验钻人员罚款50元∕个.10、在打钻、验钻时,凡出现触犯“瓦斯管理十条红线”的人员,除接受罚款外,并要严格按照“瓦斯管理十条红线”规定执行,对管理人员直接免职,工人直接解除劳动合同处罚.四、钻孔封孔1、抽采钻孔采用聚氨酯、膨胀剂、水泥砂浆进行封孔,采用卷缠药液法施工工艺,聚氨酯溶液配比的比例为质量比A:B = 1:,钻孔埋设的抽放管选用阻燃抗静电的1寸PVC—KM管.1顺层钻孔的封孔卷缠药液法抽放管结构示意图2穿层钻孔的封孔卷缠药液法抽放管结构示意图3封孔顺序:先将聚氨酯溶液配备A:B = 1:→将搅拌配制好的A、B液均匀的倒在毛巾上→将粘有A、B液的毛巾裹在1寸PVC-KM管上→立即将裹好的1寸PVC—KM管插入钻孔内→待聚氨酯A、B液膨胀后→立即用封孔注浆泵进行注水泥砂浆封孔→最后将钻孔口封堵好.2、成孔要在24小时内封孔连抽,在限期内未及时封孔连抽的钻孔,对防突队主管队长罚款200元∕个.瓦斯涌出量大的钻孔,要立即封孔连抽.若因封孔连抽不及时,导致孔内瓦斯涌出造成瓦斯超限事故的,按事故追查处理,并按照发祥煤业“一通三防”管理制度执行处罚.3、钻孔封孔前要将钻孔冲洗干净,防止钻孔内遗留的煤渣堵塞钻孔,影响抽放效果,发现未清理钻孔直接封孔连抽的,对封孔人员及防突队主管队长各罚款50元∕个.4、预抽钻孔必须封堵严密,顺层钻孔的封孔段长度不得小于8m,穿层钻孔的封孔长度不得小于5m,若发现封孔长度不够、封孔后漏气,对防突队主管队长罚款100元∕个,重新封孔所需的材料费由防突队承担.五、本制度自下发之日起执行.。

日期班次孔号开孔时间终孔时间方位角倾角孔深有无异常及处理情况钻孔施工人员验收人员瓦检员平面图断面图防突基点号：允许掘进距离：总工程师:方位以巷道掘进轴线：左为正、右为负倾角：沿煤层1日期班次孔号开孔时间终孔时间方位角倾角孔深有无异常及处理情况钻孔施工人员验收人员瓦检员平面图断面图防突基点号：允许掘进距离：总工程师:方位以巷道掘进轴线：左为正、右为负倾角：沿煤层2日期班次孔号开孔时间终孔时间方位角倾角孔深有无异常及处理情况钻孔施工人员验收人员瓦检员平面图断面图防突基点号：允许掘进距离：总工程师:方位以巷道掘进轴线：左为正、右为负倾角：沿煤层3日期班次孔号开孔时间终孔时间方位角倾角孔深有无异常及处理情况钻孔施工人员验收人员瓦检员平面图断面图防突基点号：允许掘进距离：总工程师:方位以巷道掘进轴线：左为正、右为负倾角：沿煤层4日期班次孔号开孔时间终孔时间方位角倾角孔深有无异常及处理情况钻孔施工人员验收人员瓦检员平面图断面图防突基点号：允许掘进距离：总工程师:方位以巷道掘进轴线：左为正、右为负倾角：沿煤层5日期班次孔号开孔时间终孔时间方位角倾角孔深有无异常及处理情况钻孔施工人员验收人员瓦检员平面图断面图防突基点号：允许掘进距离：总工程师:方位以巷道掘进轴线：左为正、右为负倾角：沿煤层65112采煤工作面顺层抽瓦斯钻孔施工原始记录表年月日期班次孔号开孔时间终孔时间方位角倾角孔深有无异常及处理情况钻孔施工人员验收人员瓦检员7掘进工作面区域防突钻孔施工原始记录表年月日期班次孔号开孔时间终孔时间方位角倾角孔深有无异常及处理情况钻孔施工人员验收人员瓦检员剖面图断面图防突基点号：允许掘进距离：总工程师:倾角以巷道掘进轴线：上为正、下为负方位以巷道中线左为正右为负85111采面回风巷高位抽钻孔施工原始记录表 2015年 6 月日期班次孔号开孔时间终孔时间方位角倾角孔深有无异常及处理情况钻孔施工人员验收人员瓦检员早班 123平面图剖面图总工程师:钻场号：注：方位角以巷道中线左为正右为负；倾角以巷道为水平线上为正下为负。

抽放瓦斯管理制度、操作规程及主要安全技术措施一、抽放瓦斯管理制度矿井抽放瓦斯工作制度为三班制。

为了保证安全、正常地进行瓦斯抽放工作，提高瓦斯抽放效果，按照《煤矿安全规程》和《矿井瓦斯抽放管理规范》的有关规定，在安全和组织管理方面考虑了以下制度。

1.1 组织管理1、建立抽放瓦斯的专门机构，配备专业施工队伍，负责瓦斯抽放工程的施工和日常维护管理工作。

所有人员必须经过培训合格后才干上岗。

2、瓦斯抽放泵房的设备和管路系统除日常检查外，应建立定期检查维护制度。

3、在各抽放主管和分支管路上安设瓦斯流量、浓度、负压等检测装置，同时还配备专人定期进行巡回检测、放水和管路维护，以便掌握不同地点的抽放状况。

处理管路积水和漏气，以保证管路畅通无阻。

4、对抽放方法及其有关参数，需在抽放实践中进一步考察和验证，以便确定合理的综合抽放方法。

达到合理布置钻孔，提高抽放效果。

5、抽放泵站的值班司机必须经过专门培训，使其熟悉瓦斯抽放的有关规定，掌握各种仪器、仪表和抽放设备的用途及其操作程序。

1.2 瓦斯抽放组织机构管理为了加强矿井瓦斯抽放管理，矿井应配备技术管理人员和各类业务人员。

这些人员在瓦斯抽放方面大致可分为：1、技术管理人员：负责井下瓦斯抽放的管理、设计、技术指导工作。

2、井下打钻施工人员：负责井下瓦斯抽放钻孔、其它钻探孔的施工。

3、管线工程施工、维修人员：负责瓦管线及抽放系统各种设备的安设、维修、调整、更换等。

4、检测人员：负责对矿井抽放系统、钻场、管线、主要设备、设施的日常检查和抽放系统的测试、调整、试验、数据、资料的记录和整理等安全技术性管理工作。

1.3 抽放瓦斯泵站管制度1、抽放泵房距进风井口和主要建造物不小于 50m，泵房及泵房周围 20m 范围内禁止有明火和堆积易燃物，泵房需用栅栏或者围墙保护。

2、泵房必须用不燃性材料建造，瓦斯出口排空管的高度应超过泵房房顶 3m。

3、泵房必须有防火、防雷电、防管路回火爆炸的安全装置。

第一章矿井瓦斯抽放方法一、瓦斯抽放的概念、目的和意义1.概念为了减少和解除矿井瓦斯对煤矿安全生产的威胁,利用机械设备和专用管道造成的负压,将煤层中存在或释放出的瓦斯抽出来,输送到地面或其他安全地点的做法，叫做瓦斯抽放。

2.目的减少和消除瓦斯威胁,保证煤矿生产安全。

3.意义①可以减少开采时的瓦斯涌出量,从而减少瓦斯隐患和各种瓦斯事故。

②可减少通风费用,解决通风难以解决的难题。

③用瓦斯作为原料和燃料,能化害为利、变废为宝,可节约煤炭、保护环境和可观的经济效益。

二、矿井瓦斯抽放方法瓦斯抽放的方式和方法多种多样,一般有3种分类方法,见表1－1。

表1－1 矿井瓦斯抽放方法分类瓦斯抽放方法虽然有上述不同分类方法和种类，但现场应用时，往往是互相结合、不能截然分开的。

如本煤层抽放中包括巷道预抽法、钻孔预抽法及边采(掘)边抽法；而钻孔法又应用于本煤层抽放、邻近层抽放及预抽、边抽等。

煤层抽放瓦斯难易程度分级表四角田煤矿煤层透气性系数8.79×10－4m2/MPa2·d三、本煤层瓦斯抽放及抽放方法1.概念本煤层瓦斯抽放是指采用送道或打钻的方式直接抽放开采煤层内含有的瓦斯的方法。

2.方法按照抽放与采掘的时间关系，本煤层抽放可分为“预抽”和“边抽”两种方法。

所谓“预抽”，就是在开采之前预先抽出媒体中的瓦斯。

“预抽”又可分为巷道预抽和钻孔预抽2种；所谓“边抽”是指边生产边抽放瓦斯，即生产和抽放同时进行。

“边抽”又包括边采边抽和边掘边抽2种。

四、预抽本煤层瓦斯施工方法及优缺点预抽本煤层瓦斯(分巷道预抽和钻孔预抽)的施工方法及优缺点如下：1.巷道预抽本煤层瓦斯即在回采之前事先掘出瓦斯巷道(因同时要考虑采煤工作需要，因此也叫采准巷道)，然后，将巷道密闭，在密闭处接设管路进行抽放，直到回采时为止。

这种方法的优点：煤体卸压范围大，煤的暴露面积大，有利于瓦斯释放。

缺点：提前送巷道，开采时巷道维修量大；高瓦斯煤层掘进施工困难；若密闭不严易进气，抽出的瓦斯浓度低；且巷内易引起自然发火。

钻孔验收管理制度____年____月____高河能源公司抽采钻孔验收管理制度一、安全管理1、各施工队组必须建立健全安全管理制度及钻孔施工记录台帐，并且施工记录台帐及验收台帐能准确反应各钻机的钻孔施工情况。

2、各施工队组的钻机要进行编号管理，且建立各自的施工记录台帐备查。

3、各施工单位施工的瓦斯钻孔，必须做到孔孔验收，验收有原始记录，并定期做好钻孔施工验收竣工报告，及时报验。

4、在有胶带输送机巷道作业，要安置牢固可靠的行人过桥，保证人员通行。

二、抽采钻孔管理1、瓦斯抽采工程施工，必须严格按照设计、制定专项的规程措施并严格按照规程措施中规定的进行。

2、钻孔施工过程中，见岩后可继续钻进____m，若还不见煤则停止施工，并及时向抽采队和抽采部汇报，并做好记录。

3、边掘边抽钻孔、掘前预抽钻孔要实现施工一个并网一个。

本煤层预抽钻孔可在钻孔施工完毕后使用黄泥等物料暂时堵上(瓦斯异常区除外)，待累积____个后及时通知抽采队安排厂家进行封孔、并网；钻孔封孔后不能及时并网的钻孔要采取措施进行包裹，防止瓦斯涌出。

4、钻孔施工必须将钻孔内煤(岩)粉冲洗干净。

5、必须采取可靠措施将打钻场地的积水必须及时排空、淤煤风干后及时清走，没有皮带或煤溜等运输设备时，必须将淤煤整齐堆放在巷帮，待淤煤风干后及时联络胶轮车清走。

6、钻孔施工过程中，钻机、钻杆等施工器具必须摆放、固定整齐，人员站位要符合要求。

7、打钻作业时，必须配备便携式瓦检仪吊挂在钻机位置下风侧____m处。

8、打钻作业时，磁力起动器须位于钻机上风侧____m外。

9、每个钻孔施工完毕后，要立即挂设钻孔说明牌进行挂牌管理，钻孔说明牌包括钻孔倾角、钻孔深度、钻孔方位角、负责人、成孔时间等。

10、钻孔验收，由公司抽采队派专人对钻孔进行验收，验收为现场数钻杆和现场抽查，钻孔进尺确认后，由抽采队钻孔验收人员签字确认，否则，钻孔不予认可，验收深度低于设计深度____%的钻孔不计进尺。
