中央空调工程设计氟系统及水系统

中央空调系统介绍目录中央空调分类 水冷中央空调系统分类 水冷中央空调系统组成 空调系统方案比较水冷中央空调系统适用范围 系统推荐注意环节一、中央空调分类1、按冷媒分类： 冷媒分类： 分类 水系统：风冷热泵系统、常规水（冷却塔）系统、 水系统：风冷热泵系统、常规水（冷却塔）系统、水环 热泵系统、地源热泵系统 热泵系统、 氟系统： 氟系统：多联机系统 氨系统： 氨系统：冷库制冷系统 乙二醇系统： 乙二醇系统：冰蓄冷系统一、中央空调分类2、按冷却方式分类： 冷却方式分类： 分类 风冷系统：风冷热泵系统（风冷螺杆、风冷模块）、多 风冷系统：风冷热泵系统（风冷螺杆、风冷模块）、多 ）、 联机系统； 联机系统； 水冷系统：常规水（冷却塔）系统、水环热泵系统、 水冷系统：常规水（冷却塔）系统、水环热泵系统、地 源热泵系统（土壤源、地表水、地下水）； 源热泵系统（土壤源、地表水、地下水）；一、中央空调分类3、按使用能源分类： 使用能源分类： 分类 电制冷系统（电动力、压缩式）：离心式、螺杆式、 电制冷系统（电动力、压缩式）：离心式、螺杆式、活塞 ）：离心式 涡旋式； 式、涡旋式； 热制冷系统（热动力、吸收式）：蒸汽式、热水式、 热制冷系统（热动力、吸收式）：蒸汽式、热水式、直燃 ）：蒸汽式 废气式。

式、废气式。

一、中央空调分类4、按节能方式分类： 节能方式分类： 分类 二次泵系统、冰蓄冷系统、地源热泵系统（土壤源、 二次泵系统、冰蓄冷系统、地源热泵系统（土壤源、地表 水、地下水）、氨系统。

地下水）、氨系统。

）、氨系统二、水冷中央空调系统分类1、按冷源分类： 冷源分类： 分类 常规水（冷却塔）系统； 常规水（冷却塔）系统； 水环热泵系统； 水环热泵系统； 地源热泵系统（土壤源、地表水、地下水、废水）； 地源热泵系统（土壤源、地表水、地下水、废水）；二、水冷中央空调系统分类2、按空气处理设备设置情况分类： 空气处理设备设置情况分类： 分类1）集中系统（集中进行空气的处理、输送和分配）：空气处理设备集中 集中系统（集中进行空气的处理、输送和分配）：空气处理设备集中 ）： 在中央空调室里，处理过的空气通过风管送至各房间的空调系统。

随着消费水平和消费观念提升，住宅与家居产品的升级，中央空调赋予了现代住宅新的气质与内涵中央空调效果好不好，绝大部分要看安装工程好不好。

除了品质可靠的产品，优质的空调安装材料和安装工程、专业靠谱的服务和售后同样重要。

家用中央空调安装步骤（氟系统）第一次安装水电进场时准备施工01现场定位室内机安装进场第一步就是吊装内机，内机离房顶距离不得小于1公分，避免机器运行时与墙顶产生共振。

室内机必须吊装与水平位置，安装后需要用专用工具测量，机器是否水平。

室内机用保鲜膜整齐的将整机做好防尘包装保护，防止灰尘堆积。

室内机单独固定，不与其他设备公用吊架，且保证水平吊装。

配管与室内机连接处用保温软管包好，管道安装时不得与其它线管交叉，并在管道吊架上固定好，管道固定桥架垂直于地面。

02冷媒管安装安装完内机即可安装冷媒铜管，所有的焊接点应该是铜管与分歧管的连接处进行焊接，不存在铜管与铜管焊接。

在焊接过程中必须在铜管内冲入氮气（充氮焊接工艺），使铜管内部没有空气，避免产生焊接使内壁结炭从而在正式运转时入压缩机而产生故障。

焊接完成后应该用高压氮气进行管内吹灰，保持铜管内清洁。

03冷凝水管和电路安装冷凝水管从内机接出后至室外或地漏，至少保持>1%的坡度。

质量较高的安装则是从室内机接出后，就近落地，最后会同其他冷凝水管一起接出室外或地漏。

04打压测试保压隐蔽工程验收充氮保压，焊接完成后必须对铜管进行压力测试，往铜管内充入一定压力的氮气进行保压，一般压力测试时间为24小时。

使用R410A冷媒，需保持管内压力为40公斤，R22冷媒则需要保持管内压力为20公斤。

氮气是惰性气体，膨胀系数小，几乎不存在由于热胀冷缩而产生的压力变化。

如果测试过程中压力表有下降，则应该检查冷媒管焊接是否有问题。

为了保证安装施工到位，所有压力表在常规24小时保压后不做拆除，为避免其他装修施工时误损冷媒系统，保持到外机通电测试前才拆除，充分保证冷媒系统的安全运行。

在建筑物或者一些大型场所使用的中央空调一般采用氟系统或者水系统，用户需要根据实际的情况和需要来合理选择。

我们就这两种设备进行详细的介绍和对比，来帮助您更好地选择。

先来了解一些水系统和氟系统这两种的特点：水系统的中央空调是个综合类的工程，根据设计的方案和工程情况的不同进行选择，主机常见的有离心机、水冷螺杆机、风冷螺杆机、风冷涡旋模块机等。

氟系统：温度调节精度高、室内外机都能变频、节能、噪音小、使用维护保养简单方便。

但由于氟机：设备和管道成本高、安装对现场焊接等技术工艺水平要求很高，因此初装成本比较高。

具体差别如下：a.初投资方面：水系统初投资少，氟系统初投资多。

b.后期运行费用方面：水系统运行费用低，氟系统运行费用高。

c.施工难易程度：水系统施工复杂，氟系统施工简单。

d.运行方面：水系统运行稳定，氟系统运行故障率高。

e.人体舒适度方面：水系统舒适，氟系统出风过于凉。

f.故障率方面：水系统故障率低，氟系统故障率高。

通过详细地对比帮助您进一步了解这两种系统的差别：一、水系统运行比较稳定多联机：多联机系统内外机之间的管道内为制冷剂，换热方式为直接蒸发式。

由于制冷剂在管道内的物态变化（液态变气态/气态变液态）比较复杂且频繁，容易造成有的房间过冷而有的房间却不够冷。

水系统内外机之间的管道内为循环冷冻水，换热方式为二次换热。

由于水的传热性比较稳定，所以整个系统运行比较稳定。

二、除湿量，人体舒适度多联机系统：多联机系统的直接蒸发式换热和家用空调的其实是同一种换热方式，容易造成室内机除湿很厉害，人在其中工作容易疲乏不适。

水系统：水系统的二次换热，室内机换热式无需过度除湿，可以让房间内保证比较适宜的湿度，人体舒适度也很好。

三、节能多联机系统：多联机系统只要外机关机，室内机就不能再进行制冷或者制热；水系统：水系统中由于水的传热性有一定滞后，所以在下班前半小时或者一小时提前关闭主机，只保证水泵循环，都能满足室内需求。

四、容易查找故障点多联机：多联机系统一旦系统有漏点，整个系统中的制冷剂都会全部挥发，影响整个系统使用，而且漏点很难查找。

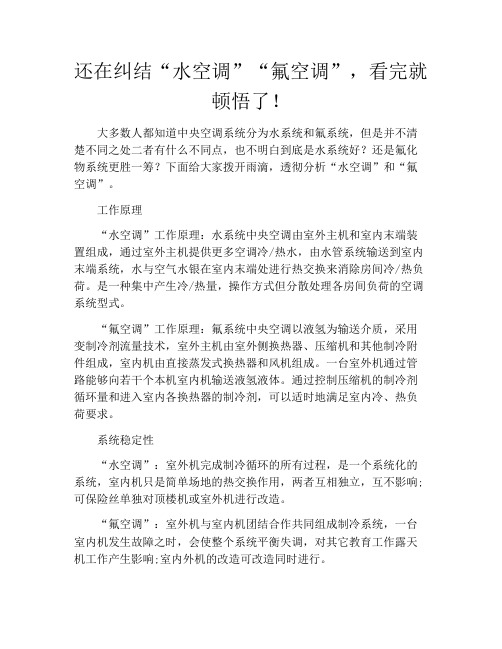

还在纠结“水空调”“氟空调”，看完就顿悟了！大多数人都知道中央空调系统分为水系统和氟系统，但是并不清楚不同之处二者有什么不同点，也不明白到底是水系统好？还是氟化物系统更胜一筹？下面给大家拨开雨滴，透彻分析“水空调”和“氟空调”。

工作原理“水空调”工作原理：水系统中央空调由室外主机和室内末端装置组成，通过室外主机提供更多空调冷/热水，由水管系统输送到室内末端系统，水与空气水银在室内末端处进行热交换来消除房间冷/热负荷。

是一种集中产生冷/热量，操作方式但分散处理各房间负荷的空调系统型式。

“氟空调”工作原理：氟系统中央空调以液氢为输送介质，采用变制冷剂流量技术，室外主机由室外侧换热器、压缩机和其他制冷附件组成，室内机由直接蒸发式换热器和风机组成。

一台室外机通过管路能够向若干个本机室内机输送液氢液体。

通过控制压缩机的制冷剂循环量和进入室内各换热器的制冷剂，可以适时地满足室内冷、热负荷要求。

系统稳定性“水空调”：室外机完成制冷循环的所有过程，是一个系统化的系统，室内机只是简单场地的热交换作用，两者互相独立，互不影响;可保险丝单独对顶楼机或室外机进行改造。

“氟空调”：室外机与室内机团结合作共同组成制冷系统，一台室内机发生故障之时，会使整个系统平衡失调，对其它教育工作露天机工作产生影响;室内外机的改造可改造同时进行。

两者对比：“水空调”系统稳定性更高，而“氟空调”牵一发动全身，影响面更广，维修更麻烦。

系统环保性“水空调”：制冷剂密封在室外机内，室内介质是水，水是环保的介质，对环境没有影响，不存在安全隐患。

在环保方面，水系统却远中央空调远优于氟化物系统。

“氟空调”：室内管路中曾的介质是制冷剂中多氟，氟是温室效应的元凶，同时会摧残大气层。

系统安全性“水空调”：低压云系水系统泄漏可能性极小，即使瘤果泄漏也比较显著地察觉，从而及时维修，而且水是环保介电质，对人体无影响。

“氟空调”：VRV系统在制冷剂室内分布着较多的冷媒管道，而冷电解铝煤管道全部是在现场焊接，而冷媒系统是高压系统，所以泄漏危险性较大。

中央空调水机与氟机大对比随着房地产的快速发展，不管是处于时尚、环保、节能还是舒适家居理念，家用中央空调已成为越来越多的中国家庭的选择。

中央空调分为水系统和氟系统两大系列，但大多数消费者对于中央空调的系统知识一知半解，下面小编就简单地对中央空调的这两大系统做个比较分析。

中央空调水机与氟机的工作原理▲水系统中央空调原理图水系统：此类系统由室外主机和室内末端装置组成，通过室外主机提供空调冷/热水，由水管系统输送到室内末端装置，水与空气在室内末端处进行热交换来消除房间冷/热负荷。

是一种集中产生冷/热量，但分散处理各房间负荷的空调系统型式。

▲氟系统中央空调原理图氟系统：制冷剂系统以制冷剂为输送介质，采用变制冷剂流量技术，室外主机由室外侧换热器、压缩机和其他制冷附件组成，室内机由直接蒸发式换热器和风机组成。

一台室外机通过管路能够向若干个室内机输送制冷剂液体。

通过控制压缩机的制冷剂循环量和进入室内各换热器的制冷剂流量，可以适时地满足室内冷、热负荷要求中央空调水机与氟机的对比分析系统稳定性对比水机：室外机完成制冷循环的所有过程，是一个完整的系统，室内机只是简单的热交换作用，两者互相独立，互不影响；可单独对室内机或室外机进行改造。

氟机：室外机与室内机共同组成制冷系统，一台室内机发生故障时，会使整个系统平衡失调，对其它室内机工作产生影响；室内外机的改造需同时进行。

管路对比水机：水系统管路不受长度和高度的限制氟机：冷媒配管系统的长度、高度差均受一定的限制，但多数厂家通过流量分配技术可使总长在100m以内,高度差在30m以内,基本上可满足家用及商用需要。

环保对比水机：制冷剂密封在室外机内，室内介质是水；水是环保的介质，对环境没有影响，不存在安全隐患。

在环保方面，水系统远优于氟系统。

氟机：室内管路中的介质是制冷剂；制冷剂是温室效应的元凶，同时会破坏大气层；维修对比水机：水系统定频压缩机的维修和更换费用较低，制冷回路及控制简单清晰，维修方便。

编制人：审核人：施工单位：施工组织设计目录一、编制依据二、工程概况三、工程范围四、施工准备条件五、主要施工方法及技术要求六、工期保证措施七、施工总进度计划八、主要施工组织及劳动计划九、施工材料的组织十、质量保证措施十一、安全技术和消防保卫措施十二、其他各项措施十三、工期间的整洁措施十四、调试整理及验收十五、与业主的协调配合一、编制依据1 、工程设计图纸2 、国家颁布的施工及验收规范，质量验评标准《通风与空调工程施工及验收规范GB50243-97》《通风与空调工程质量检验评定标准》《空调设备技术资料、空调设备设计及安装说明》3 、本公司企业标准《质量手册》、《程序工作文件》二、工程概况工程项目名称：xxxxxxx工程内容：xxxxxx三、工程范围工程内容工程内容主要包括：材料采购、打墙洞、管线连接、室内外机的安装、控制接线及系统调试。

四、施工准备条件空调设备分两大部份即：室内机、室外机。

附属部分有室内、室外机连管、控制接线、冷凝水管及部分空调室内机需求的其他附件。

施工前要做的准备工作：1 、熟悉图纸2 、采购材料3 、准备机具4 、组织施工人员5 、核查现场土建结构情况6 、学习有关操作规程及质量验收标准7 、由技术人员向技术班组进行全面交底8 、加强安全管理，消除事故隐患，强调“安全第一”的工作理念。

五、主要施工方法及技术要求一）、总程序人力组织、机具进场、会审图纸及技术交底、材料采购进场↓支托架制作、墙上打洞↓ 焊接安装主管线、支托架安装、主管线保温↓ 分支管焊接、主管线焊接、凝结水管线安装、管线保温、控制线铺设↓ 室内机固定及接口、室外机吊架固定及接口↓ 管道系统的吹污、试压、凝结水管试漏、系统抽真空、系统充氟↓试机，调试，运行。

↓系统最后整理，验收二）、安装要点及技术要求1、打洞及处理：核准应开洞孔的位置及尺寸，无误后在要打洞孔的墙板上标出所开洞孔的大小，征得现场土建技术人员意见对建筑物结构无影响后才能去进行打孔作业。

中央空调水机和氟机哪个好？各有什么优缺点？中央空调水机和氟机哪个好？各有什么优缺点？中央空调有氟机组和水机组两种，二者的好坏也只是相对的，但现在不论用什么机器都是热泵工作原理（所谓热泵工作原理是夏天制冷时，机器通过氟利昂从室内吸收热量向室外放，所以空调室内机吹出的是冷风而室外机吹出的是热风；而制热时，氟利昂从室外吸收热量向室内放，室内吹出的是热风而室外吹出的是冷风）。

家用中央空调氟制冷系统(氟机)与水制冷系统(水机)的优劣势比较：1. 系统构成氟制冷系统是由室内机、室外机及室内外简单连线管路构成。

系统结构简单，系统辅助材料很少。

而水制冷系统由冷水机组、室内风机盘管、冷水系统管路、各种阀门、冷却及冷冻水泵、冷却塔、热交换器、定压蓄水装置、软化水及水处理装置等众多装置和辅助材料组成。

系统复杂，材料众多。

2. 系统制冷执行氟制冷系统安装完毕后，直接可以进行系统的制冷执行，无须复杂除错。

而水系统制冷安装完毕后，必须对整个冷冻和冷却水系统进行充水、放气、压力平衡除错等复杂的除错工作才能进入正常执行。

3. 对建筑结构的适应性氟制冷系统结构简单的特点决定，只需进行简单的室内外管路连线，且管路直径只有12mm，所以不会对建筑结构有任何破坏，另外立管可以在任何适合的位置布置，不会对楼板进行改动，而且也不会对立管位置提出特殊要求。

由于室内机形式的多样性和管路直径的尺寸很小，对于楼层高度的要求也很小，极大的满足了低楼层高度建筑的改造需要。

水制冷系统结构复杂，必然要求更大的空调系统布置空间，并要求对建筑结构进行响应的改动，可能会对改造专案施工及结构造成障碍，并且会增加装修和土建施工的成本。

由于冷水系统室内盘管和管路尺寸较大且形式单一，所以要求建筑物有一定的层高（一般应大于3米）来容纳空调系统。

然而这样的要求对于低层高建筑的改造提出了很高的要求，并且必然影响室内改造、布局的整体效果。

4. 施工周期氟制冷系统非常快捷，施工工作量很少，基本无返工和变更，无须因洽商而增加不可预见的工程费用。
