门洞设计：如何计算门洞宽度和高度？
门洞设计是装修中一个比较重要的环节，门洞的宽度和高度应该
根据实际情况来计算。
以下就是门洞设计需考虑的几个因素：
1.门洞类型
门洞类型分为实墙门洞和非承重墙门洞，其计算方法不同。
实墙
门洞通常采用加垫板的方法来调整尺寸，而非承重墙门洞则需要根据
结构、荷载等因素进行计算。
2.户型
不同户型的门洞尺寸也要有所变化。
一般来说，小户型门洞宽度
为80-90厘米，高度为200-220厘米；大户型门洞宽度为90-110厘米，高度为220-240厘米。
3.门框
门框的大小也会影响门洞的尺寸。
对于木质门框，门洞宽度要不
留余地，门洞高度则应比门框高度略高。
而对于金属门框，门洞的宽
度和高度则需要比门框留出一定的余地。
4.家具
家具的尺寸也会影响门洞的大小。
所以在设计门洞时，需要考虑
到室内家具的大小和摆放位置，确保门洞尺寸合适。
总之，门洞设计需要综合考虑各种因素，通过科学的计算来确定门洞的合适尺寸，从而达到舒适、实用的效果。

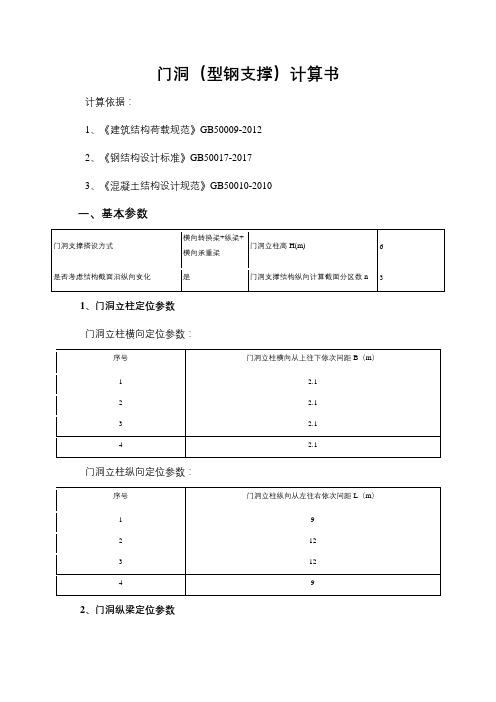

门洞（型钢支撑）计算书计算依据：1、《建筑结构荷载规范》GB50009-20122、《钢结构设计标准》GB50017-20173、《混凝土结构设计规范》GB50010-2010一、基本参数1、门洞立柱定位参数门洞立柱横向定位参数：门洞立柱纵向定位参数：2、门洞纵梁定位参数3、横向转换梁定位参数二、荷载参数1）区块12）区块23）区块3平面图纵向立面图区块1横向剖面图区块2横向剖面图区块3横向剖面图三、横向转换梁计算1、区块1横向转换梁计算均布线荷载标准值q’=0.121=0.121kN/m均布荷载设计值q=1.35×0.121=0.163kN/m计算简图如下：1）抗弯验算横向转换梁弯矩图(kN·m)σ=M max/W=10.333×106/57700=179.083N/mm2≤[f]=205N/mm2满足要求！2）抗剪验算横向转换梁剪力图(kN)V max=21.298kNτmax=V max/(8I zδ)[bh02-(b-δ)h2]=21.298×1000×[53×1202-(53-5.5)×1022]/(8×3460000×5.5)＝37.634N/mm2≤[τ]=125N/mm2满足要求！3）挠度验算横向转换梁变形图(mm)跨中：νmax=3.546mm≤[ν]=2900/250=11.6mm悬挑端：νmax=8.848mm≤[ν]=1300×2/250=10.4mm满足要求！4）支座反力计算正常使用极限状态R’1=10.687kN，R’2=26.535kN，R’3=27.917kN，R’4=25.497kN，R’5=10.816kN 承载能力极限状态R1=17.998kN，R2=34.806kN，R3=39.257kN，R4=33.768kN，R5=18.127kN2、区块2横向转换梁计算均布线荷载标准值q’=0.121=0.121kN/m均布荷载设计值q=1.35×0.121=0.163kN/m计算简图如下：1）强度、挠度验算如下：2）支座反力计算正常使用极限状态R’1=10.687kN，R’2=26.535kN，R’3=27.917kN，R’4=25.497kN，R’5=10.816kN 承载能力极限状态R1=17.998kN，R2=34.806kN，R3=39.257kN，R4=33.768kN，R5=18.127kN3、区块3横向转换梁计算均布线荷载标准值q’=0.121=0.121kN/m均布荷载设计值q=1.35×0.121=0.163kN/m计算简图如下：1）强度、挠度验算如下：2）支座反力计算正常使用极限状态R’1=10.687kN，R’2=26.535kN，R’3=27.917kN，R’4=25.497kN，R’5=10.816kN 承载能力极限状态R1=17.998kN，R2=34.806kN，R3=39.257kN，R4=33.768kN，R5=18.127kN 四、纵梁计算1、纵梁Lb1计算区块1范围内：纵梁所受线荷载标准值：q’=0.33kN/m纵梁所受梁线荷载设计值：q=1.35×0.33=0.446kN/m区块2范围内：纵梁所受线荷载标准值：q’=0.33kN/m纵梁所受梁线荷载设计值：q=1.35×0.33=0.446kN/m区块3范围内：纵梁所受线荷载标准值：q’=0.33kN/m纵梁所受梁线荷载设计值：q=1.35×0.33=0.446kN/m纵梁所受集中荷载标准值依次为：F’1=10.687kN，F’2=10.687kN，F’3=10.687kN，F’4=10.687kN，F’5=10.687kN，F’6=10.687kN，F’7=10.687kN，F’8=10.687kN，F’9=10.687kN，F’10=10.687kN，F’11=10.687kN，F’12=10.687kN，F’13=10.687kN，F’14=10.687kN，F’15=10.687kN，F’16=10.687kNF’17=10.687kN，F’18=10.687kN，F’19=10.687kN，F’20=10.687kN，F’21=10.687kN，F’22=10.687kN，F’23=10.687kN，F’24=10.687kN，F’25=10.687kN，F’26=10.687kN，F’27=10.687kN，F’28=10.687kN，F’29=10.687kN，F’30=10.687kN，F’31=10.687kN，F’32=10.687kN，F’33=10.687kN，F’34=10.687kN，F’35=10.687kN，F’36=10.687kN，F’37=10.687kN，F’38=10.687kN，F’39=10.687kN，F’40=10.687kN，F’41=10.687kN F’42=10.687kN，F’43=10.687kN，F’44=10.687kN，F’45=10.687kN，F’46=10.687kN，F’47=10.687kN，F’48=10.687kN，F’49=10.687kN，F’50=10.687kN，F’51=10.687kN，F’52=10.687kN，F’53=10.687kN，F’54=10.687kN，F’55=10.687kN，F’56=10.687kN，F’57=10.687kN纵梁所受集中荷载设计值依次为：F1=17.998kN，F2=17.998kN，F3=17.998kN，F4=17.998kN，F5=17.998kN，F6=17.998kN，F7=17.998kN，F8=17.998kN，F9=17.998kN，F10=17.998kN，F11=17.998kN，F12=17.998kN，F13=17.998kN，F14=17.998kN，F15=17.998kN，F16=17.998kNF17=17.998kN，F18=17.998kN，F19=17.998kN，F20=17.998kN，F21=17.998kN，F22=17.998kN，F23=17.998kN，F24=17.998kN，F25=17.998kN，F26=17.998kN，F27=17.998kN，F28=17.998kN，F29=17.998kN，F30=17.998kN，F31=17.998kN，F32=17.998kN，F33=17.998kN，F34=17.998kN，F35=17.998kN，F36=17.998kN，F37=17.998kN，F38=17.998kN，F39=17.998kN，F40=17.998kN，F41=17.998kNF42=17.998kN，F43=17.998kN，F44=17.998kN，F45=17.998kN，F46=17.998kN，F47=17.998kN，F48=17.998kN，F49=17.998kN，F50=17.998kN，F51=17.998kN，F52=17.998kN，F53=17.998kN，F54=17.998kN，F55=17.998kN，F56=17.998kN，F57=17.998kN由于纵梁为贝雷梁，抗弯抗剪验算用容许值，则荷载对应用标准值计算。
门洞支架计算书1、计算依据1)工程施工图纸及现场概况2)《建筑施工安全技术统一规范》GB50870-20133)《混凝土结构工程施工规范》GB50666-20114)《建筑施工临时支撑结构技术规范》JGJ300-20135)《建筑结构荷载规范》GB50009-20126)《钢结构设计规范》GB50017-20037)《危险性较大的分部分项工程安全管理规定》建办质[2018]31号8)《路桥施工计算手册》（2004版）9)《桥梁施工常用数据手册》（2005版）2、荷载工况支架承受的荷载主要有：混凝土梁自重、模板及附件重、施工活载、支架自重以及混凝土浇注时的冲击荷载和振动荷载等。
1)钢筋混凝土自重：26.0kN/m32)模板及主次龙骨：1.2kN/m23)施工荷载：3kN/m2荷载组合：恒荷载分项系数取1.2，活荷载分项系数取1.43、门洞式支架搭设设置双向2车道的门洞式支架，门洞式支架跨径8m，拟采用50b工字钢作纵梁，50b工字钢作为横梁，门洞式支架净高5m，门洞净宽7m。
1)测量人员按设计桩号、角度放出支座基础轮廓线及防撞墩轮廓线，在水稳层上立模板浇注25m×1.0m×0.5m的C20砼基础（地面有坡度的以最高点为准）。
并在基础上预埋钢板（700mm×700mm×16mm），根据580支撑法兰螺栓孔位在上钻孔预先置上M30螺栓，与钢管支撑底部法兰联接,以固定钢管支撑。
两端做防撞墩，防撞墩净距离为4m。
基础施工时要严格按施工方案控制预埋件位置及高度。
2) 待砼强度达到15MPa 后，在砼基础上弹线搭设各排3根Ф580mm 钢管支撑，钢管与钢管之间的中心间距为4m ，吊装Ф580钢管位置一定要正确。
Ф580mm 钢管支墩高4m ，钢管间设10#槽钢人字撑。
支撑顶设1根50b 工字钢横梁。
3) 纵向采用21根（按照10m 宽度考虑）50b 工字钢按照0.5m 间距布置，分别用汽车吊吊装，按施工方案设计位置对正后，与工字钢横梁采用电焊稳定，并用10#槽钢做加强焊接。
中跨贝雷梁及碗扣架计算一、荷载计算1、荷载计算概述连续梁结构形式为40+60+40m现浇连续梁。
现浇支架结构拟采用钢管做墩、上布设贝雷梁，贝雷梁上布设碗扣钢管支架。
该桥中跨在支架布置时贝雷梁单跨跨度最大，因此，该桥支架计算以中跨为对象。
贝雷梁所承受荷载为梁体重量和碗扣钢管支架重量两部分。
考虑到梁体沿桥纵向横截面变化、支架钢管间距变化等原因，为方便计算，现沿桥梁中跨纵向将荷载分为A~H区（1/2跨），横向将荷载分为1~5区，如图1、2、3所示。
12345图1 荷载纵向分区示意图(单位：cm) 图2 荷载横向分区示意图(单位：cm)图3 荷载横、纵向分区编号示意图(单位：cm)2、现以B1区为例，对其进行荷载计算：（1）梁体自重为简化计算，在该区内忽略梁体沿纵桥向横截面变化，梁体横截面按照该段内最大C-C 截面进行计算，这样计算的结果比实际结构的重量要大，肯定是偏于安全的C-C截面1区域面积：S= 0.68 m2；此区域梁体纵向长度为5.0m，横向长度为1.95m；混凝土容重26kN/m3。
故B1区域总荷载为：F梁=0.68×5.00×26kN=88.4kN此区域内沿梁纵向支架立杆共分为8排，故将B1区域荷载纵向分为8排，每排荷载：Fˊ =88.4/8=11.05kN。
因加载时为线荷载，转化为线荷载为：q1=11.05kN/1.95=5.67kN/m（2）支架重量B1区域内，取支架立杆高度均为5.00米，立杆根数：n=3×8=24根则B1区域内立杆总重量：S钢管= 489.055mm2F立杆=78.5kN/m3×489.055mm2×10-6×5m×24=4.61 kNB1区域内，3层支架横杆总长度为：（1.95×8+3×5）×3=91.8m则B1区域内横杆总重量：F横杆=78.5kN/m3×489.055mm2×10-6×91.8m=3.52kN故B1区域支架总荷载为：F支架= F立杆+F横杆=4.61 +3.52=8.13 kN同上，将B1区域荷载纵向分为8排，每排荷载：Fˊ =8.13/8=1.02kN因加载时为线荷载，转化为线荷载为：q2=1.02kN/1.95=0.52kN/m（3）荷载组合：考虑模板、施工机具和人员重量，因此梁体自重荷载分项系数取1.3，碗扣支架自重荷载分项系数取1.4，故在B1区域内，荷载纵向分为8排，每排荷载q=1.3×5.67+1.4×0.52=8.10kN/m。

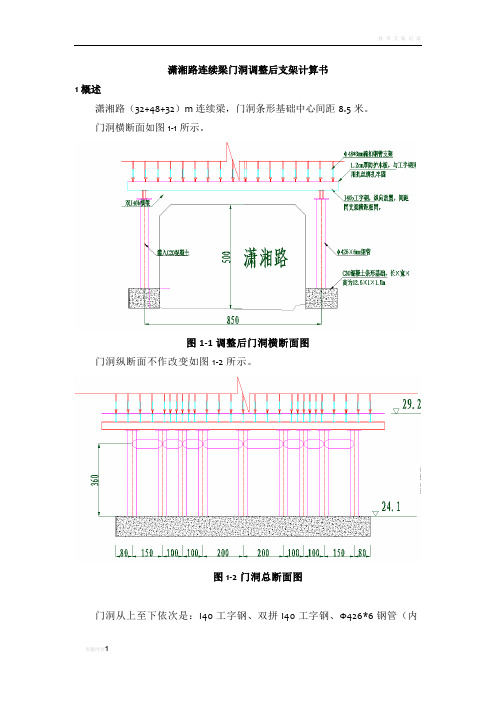

潇湘路连续梁门洞调整后支架计算书1概述潇湘路（32+48+32）m连续梁，门洞条形基础中心间距8.5米。
门洞横断面如图1-1所示。
图1-1调整后门洞横断面图门洞纵断面不作改变如图1-2所示。
图1-2门洞总断面图门洞从上至下依次是：I40工字钢、双拼I40工字钢、Ф426*6钢管（内部灌C20素混凝土），各结构构件纵向布置均与原方案相同。
2主要材料力学性能（1）钢材为Q235钢，其主要力学性能取值如下：抗拉、抗压、抗弯强度:[ =125MpaQ235:[σ]=215Mpa, ]（2）混凝土采用C35混凝土，其主要力学性能取值如下：弹性模量：E=3.15×104N/mm2。
抗压强度设计值：抗拉强度设计值：（3）承台主筋采用HRB400级螺纹钢筋，其主要力学性能如下：抗拉强度设计值：。
（4）箍筋采用HPB300级钢筋，其主要力学性能如下：抗拉强度设计值：3门洞结构计算3.1midas整体建模及荷载施加Midas整体模型如图3.1-1所示。
图3.1-1MIDAS整体模型图midas荷载加载横断面图如图3.1-2所示。
3.1-2荷载加载横断面图荷载加载纵断面如图3.1-3所示。
图3.1-3荷载加载纵断面图3.2整体受力分析整体模型受力分析如图5.2-1~5.2-3所示。
图5.2-1门洞整体位移等值线图5.2-2门洞整体组合应力云图图5.2-3门洞整体剪应力云图由模型分析可得，模型最大位移D=3.2mm＜[l/600]=14.1mm,组大组合应力σ=144.2Mpa＜[σ]=215Mpa，最大剪应力σ=21.6Mpa＜[σ]=125Mpa 门洞整体强度、刚度均满足要求。
3.3细部构件分析3.3.1I40工字钢计算I40工字钢位移等值线如图3.3-1所示。
图3.3-1I40工字钢整体位移等值线I40工字钢位组合应力如图3.3-2所示。
图3.3-2I40工字钢组合应力云图I40工字钢位剪应力如图3.3-3所示。

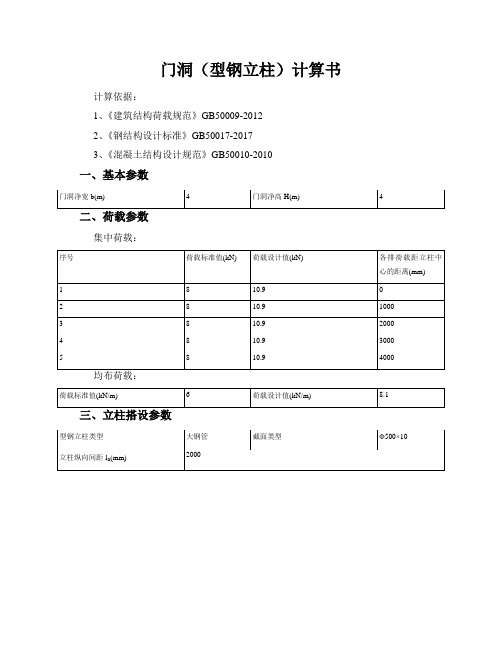

门洞（型钢立柱）计算书计算依据：1、《建筑结构荷载规范》GB50009-20122、《钢结构设计标准》GB50017-20173、《混凝土结构设计规范》GB50010-2010一、基本参数集中荷载：正立面图侧立面图四、横梁计算横梁类型型钢横梁横梁纵向间距(mm) 1000横梁材质及类型工字钢截面类型22a号工字钢横梁合并根数 1 横梁受力不均匀系数k1 1横梁抗弯强度设计值[f](N/mm2) 205 横梁抗剪强度设计值[τ](N/mm2) 125横梁弹性模量E(N/mm2) 206000 横梁截面抵抗矩W(cm3) 309横梁截面惯性矩I(cm4) 3400 横梁允许挠度[v] 1/250横梁自重线荷载标准值(kN/m) 0.33均布荷载设计值q=1.2×0.33+1×8.1=8.496kN/m计算简图如下：1、抗弯验算横梁弯矩图(kN·m)σ=M max/W=49.068×106/309000=158.797N/mm2≤[f]=205N/mm2满足要求！2、挠度验算横梁变形图(mm)νmax＝10.86mm≤[ν]=1/250=4500/250=18mm满足要求！3、抗剪验算横梁剪力图(kN)V max＝43.336kNτmax=V max/(8I zδ)[bh02-(b-δ)h2]=43.336×1000×[100×2202-(100-7.5)×195.42]/(8×34000000×7.5)＝27.791N/mm2≤[τ]=125N/mm2满足要求！4、支座反力计算承载能力极限状态R1＝49.397kN，R2＝43.336kN正常使用极限状态R'1＝36.467kN，R'2＝32.019kN五、纵向转换梁计算纵向转换梁材质及类型槽钢截面类型18号槽钢抗弯强度设计值[f](N/mm2) 205 抗剪强度设计值[τ](N/mm2) 125弹性模量E(N/mm2) 206000 截面抵抗矩W(cm3) 152.2截面惯性矩I(cm4) 1369.9 门洞每侧纵向转换梁根数n 2纵向转换梁受力不均匀系数k20.6 纵向转换梁外悬挑长度(mm) 400立柱纵向间距l a(mm) 2000 横梁纵向间距s(mm) 1000计算方式二等跨连续梁纵向转换梁自重线荷载标准值(kN/m) 0.23纵向转换梁所受集中荷载标准值：F’=k2max(R’1/1,R’2/1)=0.6×max(36.467,32.019)=21.88kN纵向转换梁所受集中荷载设计值：F=k2max(R1/1,R2/1)=0.6×max(49.397,43.336)=29.638kN计算简图如下：1、抗弯验算纵向转换梁弯矩图(kN·m)σ=M max/W=13.612×106/152200=89.437N/mm2≤[f]=205N/mm2满足要求！2、抗剪验算纵向转换梁剪力图(kN)V max＝33.745kNτmax=V max/(8I zδ)[bh02-(b-δ)h2]=33.745×1000×[70×1802-(70-9)×1592]/(8×13699000×9)＝24.834N/mm2≤[τ]=125N/mm2满足要求！3、挠度验算纵向转换梁变形图(mm)跨中νmax＝0.897mm≤[ν]=1/250=2000/250=8mm悬挑端νmax＝0.693mm≤[ν]=21/250=2×400/250=3.2mm满足要求！4、支座反力计算承载能力极限状态R max＝67.491kN正常使用极限状态R'max＝49.887kN六、立柱验算立柱结构类型型钢立柱立柱纵向间距l a(mm) 2000型钢立柱类型大钢管钢材等级Q235立柱抗压强度设计值[f](N/mm2) 205 截面类型Φ500×10 回转半径i(cm) 17.33 立柱截面面积(mm2) 15394型钢立柱自重标准值g k(kN/m) 1.208 弹性模量206000 截面抵抗矩W(cm3) 1848.8 角焊缝强度设计值f f w(N/mm2) 1606 焊缝长度l w(mm) 200与型钢立柱连接角焊缝焊脚尺寸h f(mm)满足要求！查表得φ=0.938立柱所受横梁传递荷载N=R max/k2=67.491/0.6=112.484kN立柱所受轴力F=N+1.2gk×H=112.484+1.2×1.208×4=118.283kN强度验算：σ=F/A=118.283×103/15394=7.684N/mm2≤[f]=205N/mm2满足要求！稳定性验算：σ=F/(φA)=118.283×103/(0.938×15394)=8.192N/mm2≤[f]=205N/mm2满足要求！立柱连接焊缝验算：焊缝所受压力N=112.484kNN/(h e l w)=N/(0.7h f l w)=112.484×103/(0.7×6×200)=133.91N/mm2≤βf f f w=1.22×160=195.2N/ mm2满足要求！七、立柱基础验算立柱传给基础荷载F=118.283kN=118.283×103/(1×106)=0.118N/mm2≤f c=16.7N/mm2满足要求！立柱底面平均压力p＝F/(m f A)＝118.283/(0.5×1)＝236.565kPa≤f ak＝300kPa满足要求！。
砖混结构开个门洞计算书摘要：一、引言二、砖混结构基本概念三、开洞对砖混结构的影响四、计算方法与步骤1.确定墙体材料及参数2.计算墙体受力分析3.计算门洞荷载4.计算墙体开洞后的受力分析5.验算墙体安全性五、结论正文：一、引言本文主要针对砖混结构墙体开洞计算过程进行详细阐述，以便设计人员和施工人员能够准确、快速地进行计算，确保工程质量。
二、砖混结构基本概念砖混结构是由砖墙和混凝土梁、板组成的建筑结构，具有较好的保温、隔热性能和较高的抗震性能。
砖混结构中，墙体是主要的承重部分，承担着楼板、屋顶等荷载。
三、开洞对砖混结构的影响墙体开洞会削弱墙体的整体性，降低其承载能力和抗震性能。
因此，在进行墙体开洞时，需要进行详细的计算和分析，以确保墙体的安全。
四、计算方法与步骤1.确定墙体材料及参数首先，需要了解墙体的材料、尺寸等参数，以便进行后续计算。
例如，砖的规格、砂浆的强度、墙体的厚度等。
2.计算墙体受力分析根据墙体的材料和尺寸参数，计算墙体在各种受力条件下的应力分布，为后续计算门洞荷载提供依据。
3.计算门洞荷载根据门洞的大小、位置以及使用要求，计算门洞荷载。
例如，考虑门的开启荷载、风荷载等。
4.计算墙体开洞后的受力分析在墙体上开洞后，需要重新计算墙体的受力分析，以验证墙体在承受荷载时的安全性。
5.验算墙体安全性根据重新计算的受力分析，检查墙体的安全性，如发现安全隐患，需要采取相应的加固措施。
五、结论墙体开洞计算是砖混结构设计中一个重要的环节，需要充分考虑各种因素，确保计算的准确性和安全性。
跨公路门架计算书门架设计初步拟定：纵梁用12m长45号工字钢，跨度按8m设计，横向间距60cm。
洞支架采用Ф48mm钢管搭设支架横向间距30cm，纵向间距30cm，步距90cm，每四排纵向立杆和每五排横向立杆设置一道剪刀撑。
支架顶托上置15×15cm的方木，间距30cm，方木上铺设45号工字钢做纵梁。
（具体尺寸详见施工门洞图）木2最不利荷载位置计算综合考虑该跨连续梁的结构形式，在腹板下部位置最重。
计算简图如下： 其中45a 号工字钢惯性矩481022.3mmI ⨯=，抵抗拒361043.1mmW⨯=.弹性模量MPaE5101.2⨯=工字钢安全防护网护网木5*15木板作平台水1、计算单元A 、钢筋混凝土梁重：2/526.0260.26.0mkN h Wp =÷⨯⨯==钢筋砼砼ρ(钢筋混凝土梁重量按26kN/m3计算)B 、支架模板重① 模板重量：(内模未计)2/16.06.06.09018.0mkN h W p =⨯⨯==模板模板ρ(竹胶板重量按9kN/m 3计算)② 方木重量：2/27.06.00.688.50.60.0880.088288.50.60.090.13mkN h W p =⨯⨯⨯⨯⨯+⨯⨯⨯==方木方木ρ(方木重量按5.88KN/m 3计算)注：横向方木采用88×88mm ，间距为0.3m ，纵向方木采用130×90mm ，间距为0.6m③ 支架重量：根据现场情况以4.5米高支架进行检算2/73.11006.00.616.82217.31mkN W W W =⨯⨯⨯+=+=横杆立杆支架(理论重量：3.0m 立杆重量17.31kg 、1.2m 立杆重量8.66kg 、0.6m 横杆重量2.82kg)C 、人员及机器重2/0.1mkN W =人员机器(本荷载按1KN/m 2取值)D 、振捣砼时产生的荷载2/2mkN W =人员机器(对水平面模板为2.O KN/m 2，见《公路桥涵施工技术规范》)E 、倾倒混凝土时冲击产生的水平荷载2/2mkN W =人员机器H 、风荷载取最大值2/1mkN W =风荷载组合：2/16.6010.20.20.173.127.016.052mkN W =+++++++=总则：每延米工字钢上所受的均布荷载为mKN q /10.366.016.60=⨯=荷载如图：2、工字钢强度和刚度验算 2．1工字钢强度验算[]σσ≤=WM max 2070.0maxql M =[]σσ≤=⨯⨯⨯==MPa WM 67.1031043.1800010.3607.0max 62361043.1mmW ⨯=——工字钢截面抵抗矩；[]σ——工字钢设计抗弯强度，[]MPa 215=σ；2．2、工字钢刚度验算400100521.01411l EI l q f ≤=mml mm EIl q f 20400800040039.111022.3101.2100800010.36521.0100521.01854411===⨯⨯⨯⨯⨯⨯==式中：f ——工字钢挠度；结论：工字钢满足强度和刚度要求。
