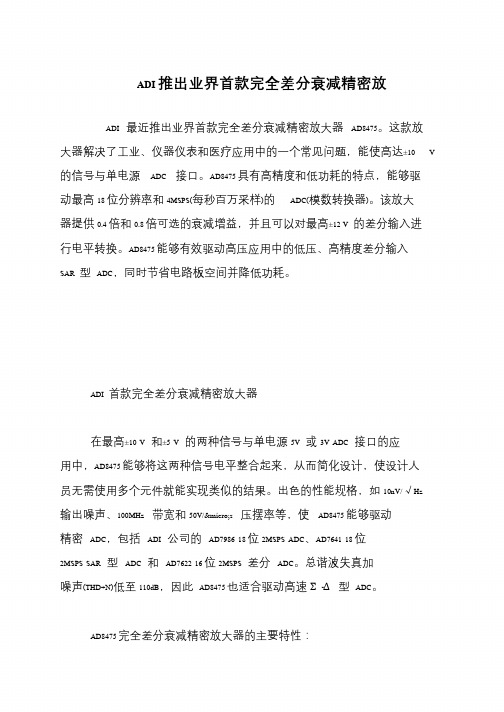

ADI 推出业界首款完全差分衰减精密放
ADI 最近推出业界首款完全差分衰减精密放大器AD8475。
这款放
大器解决了工业、仪器仪表和医疗应用中的一个常见问题，能使高达±10V 的信号与单电源ADC 接口。
AD8475 具有高精度和低功耗的特点，能够驱动最高18 位分辨率和4MSPS(每秒百万采样)的ADC(模数转换器)。
该放大器提供0.4 倍和0.8 倍可选的衰减增益，并且可以对最高±12 V 的差分输入进行电平转换。
AD8475 能够有效驱动高压应用中的低压、高精度差分输入
SAR 型ADC，同时节省电路板空间并降低功耗。
ADI 首款完全差分衰减精密放大器
在最高±10 V 和±5 V 的两种信号与单电源5V 或3V ADC 接口的应用中，AD8475 能够将这两种信号电平整合起来，从而简化设计，使设计人
员无需使用多个元件就能实现类似的结果。
出色的性能规格，如10nV/√Hz
输出噪声、100MHz 带宽和50V/µs 压摆率等，使AD8475 能够驱动精密ADC，包括ADI 公司的AD7986 18 位2MSPS ADC、AD7641 18 位2MSPS SAR 型ADC 和AD7622 16 位2MSPS 差分ADC。
总谐波失真加噪声(THD+N)低至110dB，因此AD8475 也适合驱动高速Σ-Δ型ADC。
AD8475 完全差分衰减精密放大器的主要特性：。
电路笔记CN-0382Circuits from the Lab® reference designs are engineered and tested for quick and easy system integration to help solve today’s analog, mixed-signal, and RF design challenges. For more information and/or support, visit /CN0382.连接/参考器件AD7124-4 集成PGA和基准电压源的低功耗24位Σ-Δ型ADCAD5421 16位、环路供电、4 mA至20 mA DAC AD5700 低功耗HART调制解调器SPI隔离器ADuM1441ADP162超低静态电流、150 mA CMOS线性稳压器ADG5433高压防闩锁型三通道SPDT开关Rev. 0Circuits from the Lab® reference designs from Analog Devices have been designed and built by Analog Devices engineers. Standard engineering practices have been employed in the design and construction of each circuit, and their function and performance have been tested and veri ed in a labenvironment at room temperature. However, you are solely responsible for testing the circuit and determining its suitability and applicability for your use and application. Accordingly, in no event shall Analog Devices be liable for direct, indirect, special, incidental, consequential or punitive damages due to any cause whatsoever connected to the use of any Circ uits from the Lab circuits. (Continued on last page) One Technology Way, P.O. Box 9106, Norwood, MA 02062-9106, U.S.A. Tel: 781.329.4700 Fax: 781.461.3113 ©2015 Analog Devices, Inc. All rights reserved.采用低功耗、精密、24位Σ-Δ型ADC的隔离式4 mA至20 mA/HART工业温度和压力变送器评估和设计支持电路评估板DEM O-AD7124-DZ评估板设计和集成文件原理图、布局文件、物料清单、代码示例电路功能与优势图1所示电路是一种隔离式智能工业现场仪表，可与许多类型的模拟传感器，如温度传感器(Pt100、Pt1000、热电偶)或桥式压力传感器等接口。
adi运放放大电路芯片ADI运放放大电路芯片是一种常用的电子器件，用于放大电信号。
它广泛应用于各种电子设备中，如音频放大器、功率放大器、滤波器等。
本文将介绍ADI运放放大电路芯片的工作原理、特点和应用领域。
一、工作原理ADI运放放大电路芯片是一种集成了多个晶体管、电容和电阻等元件的芯片。
它通过控制输入信号和供电电压，实现对输入信号的放大和处理。
运放芯片通常由电源引脚、输入引脚和输出引脚组成。
其中，电源引脚用于接入供电电源，输入引脚用于接入输入信号，输出引脚用于输出放大后的信号。
在工作时，ADI运放放大电路芯片首先将输入信号经过放大电路，放大的倍数由芯片内部的放大倍数设置决定。
然后，放大后的信号经过输出电路，输出到外部电路中。
在放大过程中，运放芯片通过负反馈电路来控制放大倍数和频率响应，使得输出信号更加稳定和准确。
二、特点1. 高增益：ADI运放放大电路芯片具有高增益特性，可以将微弱的输入信号放大为较大的输出信号，保证信号的完整性和准确性。
2. 低失真：运放芯片通过优化电路设计和使用高质量的材料，能够有效降低失真率，提高信号的保真度。
3. 宽带宽：ADI运放放大电路芯片具有较宽的频率响应范围，可以放大多种频率范围内的信号。
4. 低噪声：运放芯片在放大信号时，能够有效抑制噪声的干扰，提高信号的清晰度和可靠性。
5. 低功耗：ADI运放放大电路芯片采用先进的功耗管理技术，能够在保证性能的同时，降低功耗，延长电池寿命。
三、应用领域1. 音频放大器：ADI运放放大电路芯片在音响设备中得到广泛应用，可以将低音频信号放大为高音频信号，提升音质和音量。
2. 功率放大器：运放芯片可以将低功率信号放大为高功率信号，用于驱动各种负载，如扬声器、电机等。
3. 信号处理：ADI运放放大电路芯片可以对输入信号进行滤波、调节和放大，用于信号处理和控制。
4. 测量仪器：运放芯片在测量仪器中具有重要作用，可以放大微弱的测量信号，提高测量的准确性和灵敏度。
Rev. 0Circuits from the Lab® reference designs from Analog Devices have been designed and built by Analog Devices engineers. Standard engineering practices have been employed in the design and construction of each circuit, and their function and performance have been tested and verified in a lab environment at room temperature. However, you are solely responsible for testing the circuit anddetermining its suitability and applicability for your use and application. Accordingly, in no event shall Analog Devices be liable for direct, indirect, special, incidental, consequential or punitive damages due to any cause whatsoever connected to the use of any Circuits from the Lab circuits. (Continued on last page) One Technology Way, P.O. Box 9106, Norwood, MA 02062-9106, U.S.A. Tel: /cn Fax: 781.461.3113 © 2020 Analog Devices, Inc. All rights reserved.电路笔记CN-0545Circuits from the Lab®参考设计是经过测试的参考设计，有助于加速设计，同时简化系统集成，帮助并解决当今模拟、混合信号和RF设计挑战。
D类放大器首次提出于1958年，近些年已逐渐流行起来。
那么，什么是D类放大器?它们与其它类型的放大器相比如何? 为什么D类放大器对于音频应用很有意??设计一个“优质”D 类音频放大器需要考虑哪些因素? 美国模拟器件公司（简称ADI公司）D类放大器产品的特点是什么? 本文中试图回答上述所有问题。
音频放大器背景音频放大器的目的是以要求的音量和功率水平在发声输出元件上重新产生真实、高效和低失真的输入音频信号。
音频频率范围约为20 Hz～20 kHz，因此放大器必须在此频率范围内具有良好的频率响应（当驱动频带有限的扬声器时频率范围减小，例如，低音扬声器或高音扬声器）。
输出功率能力根据应用情况变化范围很宽，从数毫瓦（mW）的耳机，几瓦（W）的电视（TV）或个人计算机（PC）音频，几十瓦的“迷你”家庭音响和汽车音频，到几百瓦和几百瓦以上大功率的家用和商用音响系统，以及剧场或音乐厅音响系统。
一种音频放大器的直接模拟实现使用晶体管在线性工作方式下产生一个与输入电压成比例的输出电压。
正向电压增益通常很高（至少40 dB）。
如果正向增益是反馈环路的一部分，那么总的环路增益也会很高。
经常使用反馈环路，因为高环路增益可以改善性能，抑制由于正向路径中线性误差造成的失真，并且通过增加电源抑制（PSR）减少电源噪声。
D类放大器的优点在传统晶体管放大器中，输出级包含提供瞬时连续输出电流的晶体管。
实现音频系统放大器许多可能的类型包括A类放大器，AB类放大器和B类放大器。
与D类放大器设计相比较，即使是最有效的线性输出级，它们的输出级功耗也很大。
这种差别使得D类放大器在许多应用中具有显著的优势，因为低功耗产生热量较少，节省印制电路板（PCB）面积和成本，并且能够延长便携式系统的电池寿命。
线性放大器、D类放大器和功耗线性放大器输出级直接连接到扬声器（有些情况下通过电容器连接）。
如果输出级使用双极性结型晶体管（BJT），它们通常工作在线性方式下，具有大的集射极电压。
ADI公司新款放大器适合工业与仪器仪表设备Analog Devices, Inc.最新推出高集成度的精密仪表放大器前端——AD8295，与同类放大器解决方案相比，仅占用50%的电路板空间，适合工业与仪器仪表应用。
在单个4 mm × 4 mm芯片级封装内，AD8295仪表放大器集成了一个顶级仪表放大器、两个可配置的运算放大器和两个精密微调匹配电阻，可为工业过程控制、精密数据采集系统、医疗仪器仪表设备及惠斯登电桥测量等应用提供集成前端。
作为完整信号链路的一部分，AD8295仪表放大器可与ADI公司的多款模数转换器（ADC）（如AD7656、AD7763与AD7690）和多路复用器（如ADI公司的ADG1209）配合使用AD8295仪表放大器在整个频率范围内可提供同类最高的共模抑制（CMR）性能。
同类器件的CMR通常在200 Hz时会下降，而AD8295在频率达8 kHz时（增益=1）仍能保持80 dB的最小CMR。
整个频率范围内的高CMR特性使AD8295能够抑制宽带干扰与线路谐波，大幅简化滤波器设计。
内置仪表放大器的增益可编程范围为1至1000，利用单个电阻即可进行设置，其最大增益漂移为1 ppm/ ℃（B级），1 kHz下的最大输入电压噪声为8 nV/√Hz，输入噪声为0.25 μV p-p（0.1 Hz至10 Hz）。
AD8295采用单电源或双电源供电，非常适合使用±10 V输入电压的应用。
整个芯片（内置仪表放大器与两个运算放大器）的总功耗仅为2 mA，可实现具有更大通道密度及更低成本的设计。
AD8295器件布局合理，其典型应用电路（如差分ADC驱动器或具有输出滤波的仪表放大器）仅需较短布线和少量过孔。
与大多数芯片级封装不同，AD8295器件背面没有裸露的金属焊盘，从而节省了额外的布线与过孔空间。
ADI公司推出业内甚低噪声精密四放大器显著减少了功耗和
封装尺寸
佚名
【期刊名称】《电子测量技术》
【年(卷),期】2005()3
【摘要】美国模拟器件公司低噪声的双极型精密四放大器ADA4004—4，以适应多通道数据采集、分析仪表、自动测试设备以及其它±18V电源电压工作的工业和医用系统的严格要求。
采用ADI公司新的iPOLARTM[链接到新闻稿]沟道隔离制造工艺生产的ADA4004—4放大器能使器件的功耗比同类器件减小50％，其芯片级封装尺寸减小到70％。
ADA4004—4兼备低功耗和小尺寸的特性使其能保持优良的动态范围．而无需同类器件必需的散热风扇或散热片，
【总页数】1页(P98-98)
【关键词】ADI公司;封装尺寸;放大器;低噪声;精密;美国模拟器件公司;多通道数据采集;推出;自动测试设备;分析仪表;电源电压;工艺生产;散热风扇;动态范围;双极型;芯片级;散热片;小尺寸;低功耗;减小;同类
【正文语种】中文
【中图分类】TN792;TM564
【相关文献】
1.ADI公司36V低噪声精密放大器 [J],
2.Intersil推出低噪声低功耗40V四通道精密放大器 [J], 江兴;
3.ADI公司的放大器为便携式应用提供高精度、小尺寸和低功耗特性 [J],
4.ADI公司推出适于工业和仪表设备使用的业内甚低噪声36V放大器 [J],
5.ADI公司推出大型RF放大器Sys-Parameter模型库-ADI公司用于Keysight Technologies Genesys软件的Sys-Parameter库显著简化RF设计 [J],
因版权原因，仅展示原文概要，查看原文内容请购买。
ad-1精密数据放大器的应用摘要：本文讨论了AD-1精密数据放大器的应用。
它是一种高性能、高可靠性的数字放大器，可以被用于实时数据采集和监测系统，以及低功耗电池供电的智能传感器应用等。
本文首先分析了AD-1放大器的结构特性，然后介绍了它可以在工业领域中的应用，如自动测试的精确数据采集、控制应用和测试信号的监测等。
关键词：AD-1放大器，工业应用，实时数据采集，低功耗。
正文：AD-1精密数据放大器是一种高性能、高可靠性的计算和控制用数字放大器，具有广泛的用途。
它采用多种电路技术，以及独有的超低功耗微控制算法，以提供数字放大器的最佳性能。
AD-1放大器能够实现从数字到模拟的快速转换，可提高工业测量应用的精确性和可靠性。
AD-1放大器可以被用于实时数据采集和监测系统，并可以反映现场中测量信号的变化。
此外，AD-1也可以被用于低功耗电池供电的智能传感器应用，具有高精度、低延迟、低功耗等优点。
此外，在工业领域，它可以应用于自动测试的精确数据采集，以及控制应用中的信号采集和生产过程的实时监测等。
总之，AD-1精密数据放大器是一种被广泛应用于实时信号处理和控制领域的高性能、高可靠性的数字放大器。
它能够提高工业应用的效率，并提供良好的精度和可靠性。
应用AD-1精密数据放大器在工业领域中可以提供许多优势。
其中，它可以应用于实时数据采集和监测系统，具有高精度、低延迟、低功耗等优势。
此外，在实时控制应用中，AD-1放大器也可以被用于测试信号的监测。
例如，它可以用于测量系统、控制系统、微机应用、气体分析、文字自动识别、运动控制等方面，帮助实现精确控制。
另外，AD-1放大器还可以被用于低功耗电池供电的智能传感器应用。
它能够实现从数字到模拟之间的快速转换，能够以准确高效的方式将模拟信号转换为数字信号并对其进行控制。
此外，AD-1放大器可以用于多种应用，如军用、航空、工商业应用和实验室等，并且用户可以根据自己的应用需要进行调节。
