MSP430的软硬件C延时程序设计

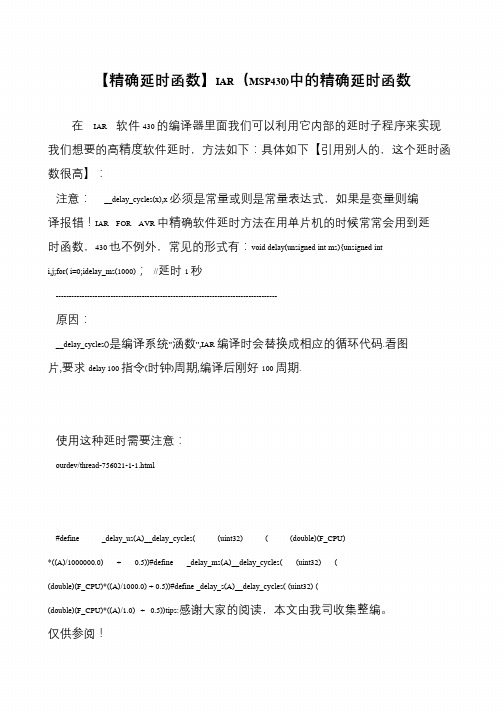

【精确延时函数】IAR（MSP430)中的精确延时函数在IAR 软件430 的编译器里面我们可以利用它内部的延时子程序来实现我们想要的高精度软件延时，方法如下：具体如下【引用别人的，这个延时函数很高】：注意：__delay_cycles(x),x 必须是常量或则是常量表达式，如果是变量则编译报错！IAR FOR AVR 中精确软件延时方法在用单片机的时候常常会用到延时函数，430 也不例外，常见的形式有：void delay(unsigned int ms){unsigned int i,j;for( i=0;idelay_ms(1000)；//延时1 秒-------------------------------------------------------------------------------------原因：__delay_cycles()是编译系统”涵数”,IAR编译时会替换成相应的循环代码.看图片,要求delay 100 指令(时钟)周期,编译后刚好100 周期.使用这种延时需要注意：ourdev/thread-756021-1-1.html#define _delay_us(A)__delay_cycles( (uint32) ( (double)(F_CPU) *((A)/1000000.0) + 0.5))#define _delay_ms(A)__delay_cycles( (uint32) ( (double)(F_CPU)*((A)/1000.0) + 0.5))#define _delay_s(A)__delay_cycles( (uint32) ( (double)(F_CPU)*((A)/1.0) + 0.5))tips:感谢大家的阅读，本文由我司收集整编。

仅供参阅！。

>>>>>>>>>>>BoardConfig.h<<<<<<<<<<<typedef unsigned char uchar;typedef unsigned int uint;//控制位的宏定义#define Ctrl_Out P3DIR |= BIT3 + BIT6 + BIT7;#define Ctrl_0 P3OUT &= ~(BIT3 + BIT6 + BIT7)#define SRCLK_1 P3OUT |= BIT7#define SRCLK_0 P3OUT &= ~BIT7#define SER_1 P3OUT |= BIT6#define SER_0 P3OUT &= ~BIT6#define RCLK_1 P3OUT |= BIT3#define RCLK_0 P3OUT &= ~BIT3//板上资源配置函数void BoardConfig(uchar cmd){uchar i;Ctrl_Out;Ctrl_0;for(i = 0; i < 8; i++){SRCLK_0;if(cmd & 0x80) SER_1;else SER_0;SRCLK_1;cmd <<= 1;}RCLK_1;_NOP();RCLK_0;}>>>>>>>>>>>cry1602.h<<<<<<<<<<<void DispNChar(unsigned char x,unsigned char y, unsigned char n,unsigned char *ptr); void LocateXY(unsigned char x,unsigned char y);void Disp1Char(unsigned char x,unsigned char y,unsigned char data);void LcdReset(void);void LcdWriteCommand(unsigned char cmd,unsigned char chk);void LcdWriteData( unsigned char data );void WaitForEnable(void);void Delay5ms(void);void Delay400ms(void);>>>>>>>>>>>cry1602.c<<<<<<<<<<<#include <msp430x14x.h>#include "cry1602.h"typedef unsigned char uchar;typedef unsigned int uint;/**************宏定义***************/#define DataDir P4DIR#define DataPort P4OUT#define Busy 0x80#define CtrlDir P3DIR#define CLR_RS P3OUT&=~BIT0; //RS = P3.0 #define SET_RS P3OUT|=BIT0;#define CLR_RW P3OUT&=~BIT1; //RW = P3.1#define SET_RW P3OUT|=BIT1;#define CLR_EN P3OUT&=~BIT2; //EN = P3.2#define SET_EN P3OUT|=BIT2;/*******************************************函数名称：DispNchar功 能：让液晶从某个位置起连续显示N个字符参 数：x--位置的列坐标y--位置的行坐标n--字符个数ptr--指向字符存放位置的指针返回值 ：无********************************************/void DispNChar(uchar x,uchar y, uchar n,uchar *ptr) {uchar i;for (i=0;i<n;i++){Disp1Char(x++,y,ptr[i]);if (x == 0x0f){x = 0;y ^= 1;}}}/*******************************************函数名称：LocateXY功 能：向液晶输入显示字符位置的坐标信息参 数：x--位置的列坐标y--位置的行坐标返回值 ：无********************************************/void LocateXY(uchar x,uchar y){uchar temp;temp = x&0x0f;y &= 0x01;if(y) temp |= 0x40; //如果在第2行temp |= 0x80;LcdWriteCommand(temp,1);}/*******************************************函数名称：Disp1Char功 能：在某个位置显示一个字符参 数：x--位置的列坐标y--位置的行坐标data--显示的字符数据返回值 ：无********************************************/void Disp1Char(uchar x,uchar y,uchar data){LocateXY( x, y );LcdWriteData( data );}/*******************************************函数名称：LcdReset功 能：对1602液晶模块进行复位操作参 数：无返回值 ：无********************************************/void LcdReset(void){CtrlDir |= 0x07; //控制线端口设为输出状态 DataDir = 0xFF; //数据端口设为输出状态 LcdWriteCommand(0x38, 0); //规定的复位操作Delay5ms();LcdWriteCommand(0x38, 0);Delay5ms();LcdWriteCommand(0x38, 0);Delay5ms();LcdWriteCommand(0x38, 1); //显示模式设置LcdWriteCommand(0x08, 1); //显示关闭LcdWriteCommand(0x01, 1); //显示清屏LcdWriteCommand(0x06, 1); //写字符时整体不移动LcdWriteCommand(0x0c, 1); //显示开，不开游标，不闪烁}函数名称：LcdWriteCommand功 能：向液晶模块写入命令参 数：cmd--命令，chk--是否判忙的标志，1：判忙，0：不判返回值 ：无********************************************/void LcdWriteCommand(uchar cmd,uchar chk){if (chk) WaitForEnable(); // 检测忙信号?CLR_RS;CLR_RW;_NOP();DataPort = cmd; //将命令字写入数据端口 _NOP();SET_EN; //产生使能脉冲信号_NOP();_NOP();CLR_EN;}/*******************************************函数名称：LcdWriteData功 能：向液晶显示的当前地址写入显示数据参 数：data--显示字符数据返回值 ：无********************************************/void LcdWriteData( uchar data ){WaitForEnable(); //等待液晶不忙SET_RS;CLR_RW;_NOP();DataPort = data; //将显示数据写入数据端口_NOP();SET_EN; //产生使能脉冲信号_NOP();_NOP();CLR_EN;}/*******************************************函数名称：WaitForEnable功 能：等待1602液晶完成内部操作参 数：无返回值 ：无void WaitForEnable(void){P4DIR &= 0x00; //将P4口切换为输入状态CLR_RS;SET_RW;_NOP();SET_EN;_NOP();_NOP();while((P4IN & Busy)!=0); //检测忙标志CLR_EN;P4DIR |= 0xFF; //将P4口切换为输出状态}/******************************************* 函数名称：Delay5ms功 能：延时约5ms参 数：无返回值 ：无********************************************/ void Delay5ms(void){uint i=40000;while (i != 0){i--;}}/******************************************* 函数名称：Delay400ms功 能：延时约400ms参 数：无返回值 ：无********************************************/ void Delay400ms(void){uchar i=50;uint j;while(i--){j=7269;while(j--);}}>>>>>>>>>>>IIC.h<<<<<<<<<<<void Set_IO(void);void delay(void);void start(void);void stop(void);void mack(void);void mnack(void);unsigned char check(void);void write1(void);void write0(void);void write1byte(unsigned char wdata);unsigned char writeNbyte(unsigned char * outbuffer,unsigned char n); unsigned char read1byte(void);void readNbyte(unsigned char * inbuffer,unsigned char n); >>>>>>>>>>>IIC.c<<<<<<<<<<<#include <msp430x14x.h>typedef unsigned char uchar;typedef unsigned int uint;#define SCL_H P1OUT |= BIT1#define SCL_L P1OUT &= ~BIT1#define SDA_H P1OUT |= BIT0#define SDA_L P1OUT &= ~BIT0#define SCL_out P1DIR |= BIT1 //SCL设置为输出模式#define SDA_in P1DIR &= ~BIT0 //SDA改成输入模式#define SDA_out P1DIR |= BIT0 //SDA变回输出模式#define SDA_val P1IN&BIT0 //SDA的位值#define TRUE 1#define FALSE 0/*******************************************函数名称：Set_IO功 能：设置IIC对应IO为输出方向并输出高电平参 数：无返回值 ：无********************************************/void Set_IO(void){SCL_out;SDA_out;SCL_H;SDA_H;}/******************************************* 函数名称：delay功 能：延时约100us的时间参 数：无返回值 ：无********************************************/ void delay(void){uchar i;for(i = 0;i < 15;i++)_NOP();}/******************************************* 函数名称：start功 能：完成IIC的起始条件操作参 数：无返回值 ：无********************************************/ void start(void){SCL_H;SDA_H;delay();SDA_L;delay();SCL_L;delay();}/******************************************* 函数名称：stop功 能：完成IIC的终止条件操作参 数：无返回值 ：无********************************************/ void stop(void){SCL_H;SDA_L;delay();SDA_H;delay();}/*******************************************函数名称：check功 能：检查从机的应答操作参 数：无返回值 ：从机是否有应答：1--有，0--无********************************************/ uchar check(void){uchar slaveack;SDA_in;SCL_H;delay();slaveack = SDA_val; //读入SDA数值SCL_L;delay();SDA_out;if(slaveack) return FALSE;else return TRUE;}/******************************************* 函数名称：write1功 能：向IIC总线发送一个1参 数：无返回值 ：无********************************************/ void write1(void){SDA_H;delay();SCL_H;delay();SCL_L;delay();}/******************************************* 函数名称：write0功 能：向IIC总线发送一个0参 数：无返回值 ：无********************************************/ void write0(void){SDA_L;delay();SCL_H;delay();SCL_L;delay();}/*******************************************函数名称：write1byte功 能：向IIC总线发送一个字节的数据参 数：wdata--发送的数据返回值 ：无********************************************/void write1byte(uchar wdata){uchar i;for(i = 8;i > 0;i--){if(wdata & 0x80) write1();else write0();wdata <<= 1;}}>>>>>>>>>>>EEPROM.h<<<<<<<<<<<unsigned char Write_1Byte(unsigned char wdata,unsigned char dataaddress); unsigned char Write_NByte(unsigned char * outbuf,unsigned char n,unsigned char dataaddress);unsigned char Read_1Byte_currentaddress(void);unsigned char Read_NByte_currentaddress(unsigned char * readbuf,unsigned char n); unsigned char Read_1Byte_Randomaddress(unsigned char dataaddress);unsigned char Read_NByte_Randomaddress(unsigned char * readbuf,unsigned char n,unsigned char dataaddress);>>>>>>>>>>>EEPROM.c<<<<<<<<<<<#include "IIC.h"typedef unsigned char uchar;typedef unsigned int uint;#define deviceaddress 0xa0 //AT24C02的设备地址/*******************************************函数名称：delay_10ms功 能：延时约6ms，等待EEPROM完成内部写入参 数：无返回值 ：无********************************************/void delay_10ms(void){uint i = 1000;while(i--);}/*******************************************函数名称：Write_1Byte功 能：向EEPROM中写入1个字节的数据参 数：Wdata--写入的数据dataaddress--数据的写入地址返回值 ：写入结果：1--成功，0--失败********************************************/uchar Write_1Byte(uchar wdata,uchar dataaddress){start();write1byte(deviceaddress);if(check()) write1byte(dataaddress);else return 0;if(check()) write1byte(wdata);else return 0;if(check()) stop();else return 0;delay_10ms(); //等待EEPROM完成内部写入return 1;}/*******************************************函数名称：Write_NByte功 能：向EEPROM中写入N个字节的数据参 数：outbuf--指向写入数据存放首地址的指针n--数据个数，最大不能超过8，由页地址决定其最大长度dataaddress--数据写入的首地址返回值 ：写入结果：1--成功，0--失败********************************************/uchar Write_NByte(uchar * outbuf,uchar n,uchar dataaddress){uchar flag;start();write1byte(deviceaddress); //写入器件地址if(check() == 1)write1byte(dataaddress); //写入数据字地址 elsereturn 0;if(check())flag=writeNbyte(outbuf,n);elsereturn 0;delay_10ms(); //等待EEPROM完成内部写入 if(flag) return 1;else return 0;}/*******************************************函数名称：Read_1Byte_currentaddress功 能：从EEPROM的当前地址读取1个字节的数据参 数：无返回值 ：读取的数据********************************************/ uchar Read_1Byte_currentaddress(void){uchar temp;start();write1byte((deviceaddress|0x01));if(check())temp = read1byte();elsereturn 0;mnack();stop();return temp;}/*******************************************函数名称：Read_NByte_currentaddress功 能：从EEPROM的当前地址读取N个字节的数据参 数：readbuf--指向保存数据地址的指针n--读取数据的个数返回值 ：读取结果：1--成功，0--失败********************************************/ uchar Read_NByte_currentaddress(uchar * readbuf,uchar n) {start();write1byte((deviceaddress|0x01));if(check())readNbyte(readbuf,n);elsereturn 0;return 1;}/*******************************************函数名称：Read_1Byte_Randomaddress功 能：从EEPROM的指定地址读取1个字节的数据参 数：dataaddress--数据读取的地址返回值 ：读取的数据********************************************/uchar Read_1Byte_Randomaddress(uchar dataaddress){uchar temp;start();write1byte(deviceaddress);if(check())write1byte(dataaddress);elsereturn 0;if(check()){start();write1byte((deviceaddress|0x01));}elsereturn 0;if(check())temp = read1byte();elsereturn 0;mnack();stop();return temp;}/*******************************************函数名称：Read_NByte_Randomaddress功 能：从EEPROM的指定地址读取N个字节的数据参 数：readbuf--指向保存数据地址的指针n--读取数据的个数dataaddress--数据读取的首地址返回值 ：读取结果：1--成功，0--失败********************************************/uchar Read_NByte_Randomaddress(uchar * readbuf,uchar n,uchar dataaddress) {start();write1byte(deviceaddress);if(check())write1byte(dataaddress);elsereturn 0;if(check()){start();write1byte(deviceaddress|0x01);}elsereturn 0;if(check())readNbyte(readbuf,n);elsereturn 0;return 1;}>>>>>>>>>>>ds1302.h<<<<<<<<<<< void delay(unsigned int time);void Reset_DS1302(void);void Write1Byte(unsigned char wdata);unsigned char Read1Byte(void);void W_Data(unsigned char addr, unsigned char wdata); unsigned char R_Data(unsigned char addr);void BurstWrite1302(unsigned char *ptr);void BurstRead1302(unsigned char *ptr);void BurstWriteRAM(unsigned char *ptr);void BurstReadRAM(unsigned char *ptr);void Set_DS1302(unsigned char *ptr);void Get_DS1302(unsigned char *ptr); >>>>>>>>>>>ds1302.c<<<<<<<<<<< #include <msp430x14x.h>typedef unsigned char uchar;typedef unsigned int uint;/**************宏定义***************/#define DS_RST BIT7 //DS_RST = P2.7#define DS_SCL BIT5 //DS_SCL = P2.5#define DS_SDA BIT6 //DS_SDA = P2.6#define DS_RST_IN P2DIR &= ~DS_RST#define DS_RST_OUT P2DIR |= DS_RST#define DS_RST0 P2OUT &= ~DS_RST#define DS_RST1 P2OUT |= DS_RST#define DS_SCL_IN P2DIR &= ~DS_SCL#define DS_SCL_OUT P2DIR |= DS_SCL#define DS_SCL0 P2OUT &= ~DS_SCL#define DS_SCL1 P2OUT |= DS_SCL#define DS_SDA_IN P2DIR &= ~DS_SDA#define DS_SDA_OUT P2DIR |= DS_SDA#define DS_SDA0 P2OUT &= ~DS_SDA#define DS_SDA1 P2OUT |= DS_SDA#define DS_SDA_BIT P2IN & DS_SDA/*******************************************函数名称：delay功 能：延时一段时间参 数：time--延时长度返回值 ：无********************************************/ void delay(uint time){uint i;for(i=0;i<time;i++) _NOP();}/*******************************************函数名称：Reset_DS1302功 能：对DS1302进行复位操作参 数：无返回值 ：无********************************************/ void Reset_DS1302(void){DS_RST_OUT; //RST对应的IO设置为输出状态DS_SCL_OUT; //SCLK对应的IO设置为输出状态 DS_SCL0; //SCLK=0DS_RST0; //RST=0delay(10);DS_SCL1; //SCLK=1}/*******************************************函数名称：Write1Byte功 能：对DS1302写入1个字节的数据参 数：wdata--写入的数据返回值 ：无********************************************/ void Write1Byte(uchar wdata){uchar i;DS_SDA_OUT; //SDA对应的IO设置为输出状态 DS_RST1; //REST=1;for(i=8; i>0; i--){if(wdata&0x01) DS_SDA1;else DS_SDA0;DS_SCL0;delay(10);DS_SCL1;delay(10);wdata >>=1;}}/******************************************* 函数名称：Read1Byte功 能：从DS1302读出1个字节的数据参 数：无返回值 ：读出的一个字节数据********************************************/ uchar Read1Byte(void){uchar i;uchar rdata=0X00;DS_SDA_IN; //SDA对应的IO设置为输入状态 DS_RST1; //REST=1;for(i=8; i>0; i--){DS_SCL1;delay(10);DS_SCL0;delay(10);rdata >>=1;if(DS_SDA_BIT) rdata |= 0x80;}return(rdata);}/******************************************* 函数名称：W_Data功 能：向某个寄存器写入一个字节数据参 数：addr--寄存器地址wdata--写入的数据返回值 ：无********************************************/ void W_Data(uchar addr, uchar wdata){DS_RST0;DS_SCL0;_NOP();DS_RST1;Write1Byte(addr); //写入地址Write1Byte(wdata); //写入数据DS_SCL1;DS_RST0;}/*******************************************函数名称：R_Data功 能：从某个寄存器读出一个字节数据参 数：addr--寄存器地址返回值 ：读出的数据********************************************/uchar R_Data(uchar addr){uchar rdata;DS_RST0;DS_SCL0;_NOP();DS_RST1;Write1Byte(addr); //写入地址rdata = Read1Byte(); //读出数据DS_SCL1;DS_RST0;return(rdata);}/*******************************************函数名称：BurstWrite1302功 能：以burst方式向DS1302写入批量时间数据参 数：ptr--指向时间数据存放地址的指针返回值 ：读出的数据说 明：时间数据的存放格式是：秒，分，时，日，月，星期，年，控制 【7个数据（BCD格式）+1个控制】********************************************/void BurstWrite1302(uchar *ptr){uchar i;W_Data(0x8e,0x00); //允许写入DS_RST0;DS_SCL0;_NOP();DS_RST1;Write1Byte(0xbe); // 0xbe:时钟多字节写入命令for (i=8; i>0; i--){Write1Byte(*ptr++);}DS_SCL1;DS_RST0;W_Data(0x8e,0x80); // 禁止写入}/*******************************************函数名称：BurstRead1302功 能：以burst方式从DS1302读出批量时间数据参 数：ptr--指向存放时间数据地址的指针返回值 ：无说 明：时间数据的存放格式是：秒，分，时，日，月，星期，年，控制 【7个数据（BCD格式）+1个控制】********************************************/void BurstRead1302(uchar *ptr){uchar i;DS_RST0;DS_SCL0;_NOP();DS_RST1;Write1Byte(0xbf); //0xbf:时钟多字节读命令for (i=8; i>0; i--){*ptr++ = Read1Byte();}DS_SCL1;DS_RST0;}/*******************************************函数名称：BurstWriteRAM功 能：以burst方式向DS1302的RAM中写入批量数据参 数：ptr--指向存放数据地址的指针返回值 ：无说明 ：共写入31个字节的数据********************************************/void BurstWriteRAM(uchar *ptr){uchar i;W_Data(0x8e,0x00); //允许写入DS_RST0;DS_SCL0;_NOP();DS_RST1;Write1Byte(0xfe); //0xfe:RAM多字节写命令for (i = 31; i>0; i--) //RAM共有31个字节{Write1Byte(*ptr++);}DS_SCL1;DS_RST0;W_Data(0x8e,0x80); //禁止写入}/*******************************************函数名称：BurstReadRAM功 能：以burst方式从DS1302的RAM中读出批量数据参 数：ptr--指向数据存放地址的指针返回值 ：无说明 ：共读出31个字节的数据********************************************/void BurstReadRAM(uchar *ptr){uchar i;DS_RST0;DS_SCL0;_NOP();DS_RST1;Write1Byte(0xff); //0xff:RAM的多字节读命令for (i=31; i>0; i--){*ptr++ = Read1Byte();}DS_SCL1;DS_RST0;}/*******************************************函数名称：Set_DS1302功 能：设置DS1302内部的时间参 数：ptr--指向存放数据地址的指针返回值 ：无说明 ：写入数据的格式：秒 分 时 日 月 星期 年 【共7个字节】 ********************************************/void Set_DS1302(uchar *ptr){uchar i;uchar addr = 0x80;W_Data(0x8e,0x00); //允许写入for(i =7;i>0;i--){W_Data(addr,*ptr++);addr += 2;}W_Data(0x8e,0x80); //禁止}/*********************************************************** 名称: Get_DS1302* 说明:* 功能: 读取DS1302当前时间* 调用: R_Data(uchar addr)* 输入: ucCurtime: 保存当前时间地址。

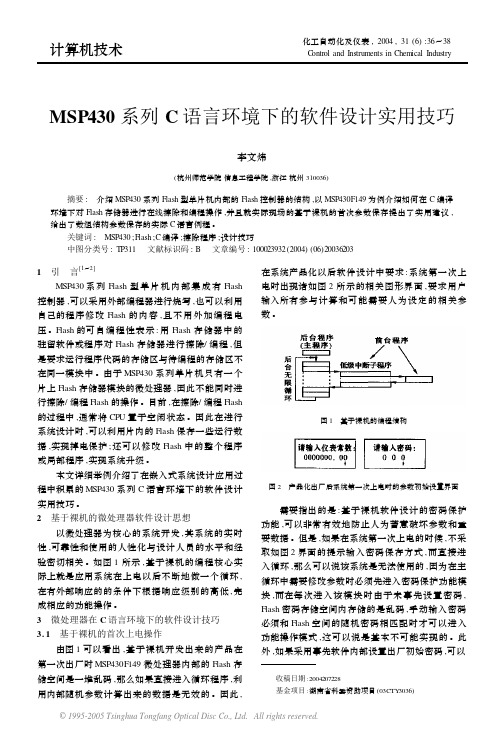

MSP430系列C语言环境下的软件设计实用技巧李文炜(杭州师范学院信息工程学院,浙江杭州310036) 摘要:　介绍MSP430系列Flash型单片机内部的Flash控制器的结构,以MSP430F149为例介绍如何在C编译环境下对Flash存储器进行在线擦除和编程操作,并且就实际现场的基于裸机的首次参数保存提出了实用建议,给出了数组结构参数保存的实际C语言例程。

关键词:　MSP430;Flash;C编译;擦除程序;设计技巧 中图分类号:TP311　文献标识码:B　文章编号:100023932(2004)(06)200362031　引　言[1～2]MSP430系列Flash型单片机内部集成有Flash 控制器,可以采用外部编程器进行烧写,也可以利用自己的程序修改Flash的内容,且不用外加编程电压。

Flash的可自编程性表示:用Flash存储器中的驻留软件或程序对Flash存储器进行擦除/编程,但是要求运行程序代码的存储区与待编程的存储区不在同一模块中。

由于MSP430系列单片机只有一个片上Flash存储器模块的微处理器,因此不能同时进行擦除/编程Flash的操作。

目前,在擦除/编程Flash 的过程中,通常将CPU置于空闲状态。

因此在进行系统设计时,可以利用片内的Flash保存一些运行数据,实现掉电保护;还可以修改Flash中的整个程序或局部程序,实现系统升级。

本文详细举例介绍了在嵌入式系统设计应用过程中积累的MSP430系列C语言环境下的软件设计实用技巧。

2　基于裸机的微处理器软件设计思想以微处理器为核心的系统开发,其系统的实时性,可靠性和使用的人性化与设计人员的水平和经验密切相关。

如图1所示,基于裸机的编程核心实际上就是应用系统在上电以后不断地做一个循环,在有外部响应的的条件下根据响应级别的高低,完成相应的功能操作。

3　微处理器在C语言环境下的软件设计技巧3.1　基于裸机的首次上电操作由图1可以看出,基于裸机开发出来的产品在第一次出厂时MSP430F149微处理器内部的Flash存储空间是一堆乱码,那么如果直接进入循环程序,利用内部随机参数计算出来的数据是无效的。

MSP4301.时钟控制：430三个时钟源：LFXT1CLK低频时钟源，XT2CLK,高频时钟源，DCOCLK数控RC 振荡器。

2.三种时钟源可提供三种时钟信号：1.ACLK辅助时钟：ACLK是LFXT1CLK信号经过1、2、4、8分频得到的。

ACLK可由软件选作外围器件的时钟信号。

2.MCLK系统主时钟：可由软件来设置来源于低频时钟源，高频，数控。

之后可再经过1、2、4、8分频得到。

MCLK主要用于CPU和系统。

3.SMCLK：可有软件选这高频时钟来源，用于高速外围设备。

其中P1.4/SMCLK, P2.0/ACLK, P5.5/SMCLK, P5.6/ACLK。

时钟信号输出，可由PnSEL|=0xXX,l来设置特殊功能端口。

4.三个振荡器的控制位：1.低频LFXT1：OscOff；2.高频XT2CLK：XT2OFF；3.DCO：SCG0；5.一、时钟模块主要由三个寄存器来进行控制。

1.DCOCTL DCO控制器高三位：DCO.2、DCO.1 DCO.0定义8种频率之一，相邻两位相差10%，第五位详细调整频率。

其中DCO为7时表示选择最高频率。

2.BCSCTL1基本时钟控制器1位数7（最高）---XT2OFF：控制XT2的开启与关闭，0：开启；1：关闭。

6---------XTS：控制LFXT1工作模式：0：低频工作模式32768HZ；1：高频工作模式（前提接了相应的高频晶振）。

5,4--------DIV.1、DIV.0：控制ACLK分频（ACLK时钟来源于LFXT1）0：不分；1: 2分；2: 4分；3:8分；3-------XT5V：此位设置为0；2，1,0-----Rsel.0~Rsel.2 ：0~7：最低标频~最高标频。

3.BCSCTL27,6-------SELM.1,SELM.0：选择MCLK时钟源（系统主时钟）0，1：DCOCLK为时钟源2：XT2CLK为时钟源3：时钟源为LFXT1CLK5,4-------DIVM.0,DIVM.1 选择MCLK分频。

一、实验目的1.巩固编写和调试C语言程序的方法；2.了解简单电路的控制方法二、实验任务1.简单电子表的设计用8 个发光二极管以秒为单位显示时间值，按下面步骤完成一个简单电子表的设计：1）硬件连线：用跳线将L6~L1 分别与P2.5~P2.0 连接，L6~L1 用于显示秒值；用双口杜邦线将L7 与P5.0 连接，L8 与P5.1 连接，L8~L7 用于显示分钟值；蜂鸣器的控制端Buzz 与P4.1 连接；2）编写完整程序：计数秒值，用8 个发光二极管以二进制将时间显示出来，如图3-1，其中高两位显示分钟值(L8、L7)，低6 位显示秒值(L6~L1)，每60 秒，分钟值加1，黑色表示灯亮，则显示的时间表示表示3 分27 秒。

每计数到4 分钟时，控制蜂鸣器发出一报警声，然后又从0 开始重新计数。

其中1 秒时间可通过执行for(i=0;i<0x3FFFF;i++); 语句所花时间来调整。

实验的硬件图如下所示经过编写和调试程序，下面的程序可以满足试验的要求。

#include "io430.h"int main( void ){// Stop watchdog timer to prevent time out resetWDTCTL = WDTPW + WDTHOLD;P2SEL=0;P1SEL=0;P2DIR=0xFF;P1DIR=0xFF;unsignedinti,j,k,m;for(k=0;k<4;){for(j=0;j<60;j++){P2OUT=j;for(i=0;i<0xFFFF;i++);}k++;P1OUT=k;for(m=0;m<0x3FFFF;m++);}}3）（选做）增加按键控制功能：当按下KEY2 键时清零；按下KEY3 键时开始（或称继续）计时；按下KEY4 键时暂停计时。

硬件图如下图所示：程序如下所示#include "io430.h"void delay(unsigned inti) //定义一个1秒钟延时函数{unsignedint j;while(i--){for(j=0;j<125;j++);}}int main( void ){// Stop watchdog timer to prevent time out resetWDTCTL = WDTPW + WDTHOLD;P1SEL=0x00;P1DIR=0X00;P2SEL=0X00;P2DIR=0XFF;P4SEL_bit.P1=0;P4DIR_bit.P1=1;P5SEL=0x00;P5DIR=0xff;unsignedintl,m;while(1){P4OUT_bit.P1=1;P5OUT=0xff;P2OUT=0xff;if(P1IN_bit.P3==0){while(1){m=0;loop1:while(m<=3){for(l=0;l<60;l++){P2OUT=~l;if(P1IN_bit.P4==0){P2OUT=~l;P5OUT=~m;while((P1IN_bit.P3)&1==1);}if(P1IN_bit.P2==0){P2OUT=0xff;P5OUT=0xff;while((P1IN_bit.P3)&1==1){;} goto loop1;;}delay(100);}m++;P5OUT=~m;if((P5OUT&0x03)==0x03){ P4OUT_bit.P1=0;delay(10);P4OUT_bit.P1=1;P2OUT=0xff;}}}}}}思考题：1）如果硬件连线是将发光二极管LED8~LED1 分别与P2.7~P2.0 连接，按键Key4~Key2 分别与P1.4~P1.2 连接，蜂鸣器BUZZ 与P6.5 连接的话，实验板上连线，如何编程实现任务1？答：和选做部分几乎一样，只要改一下端口的连接，不在赘述了。

以MSP430F149为核心的温度检测仪的硬件模块和软件设计吕芮栋;张志文【摘要】温度检测仪主要是对温度进行检测,对温度的灵敏作出及时的反应.以MSP430F149为核心的温度检测仪成本较低,功耗低,有很高的可靠性,对周围环境抗干扰的能力也较强,对温度的变化反应灵敏,这就得益于其内部的硬件模块和软件设计,能够应用于不同的环境,据不同的需要应用在多类的温度检测系统中.这里从其硬件模块和软件设计对其特点进行分析、论证.%The temperature measuring instrument is mainly to detect temperature and respond to temperature change. The temperature measuring instrument based on MSP430F149 with low cost, low power consumption and high reliability, which has strong anti-interference ability for the surrounding environment, and is temperature sensitive. The hardware module and software design of the temperature measuring instrument can be applied to different environment. The features are analyzed and discussed from the hardware module and software design.【期刊名称】《现代电子技术》【年(卷),期】2012(035)001【总页数】3页(P199-201)【关键词】MSP430F149;检测系统;硬件;软件;低功耗【作者】吕芮栋;张志文【作者单位】西安工业大学电子信息工程学院,陕西西安710032;西安工业大学电子信息工程学院,陕西西安710032【正文语种】中文【中图分类】TN710-340 引言兰州大型的综合工程重离子加速器——冷却存储环(HIFRL-CSR)是国家科学重点工程之一，在其内部控制系统里存在着大量的测量温度的场合，这些场合依靠约束离子的行为发挥CSR主环中的磁场作用，在磁场中，这些带电粒子束有时处于聚焦状态，有时则处于传输状态，且磁场性能的好坏对束流品质有直接影响。

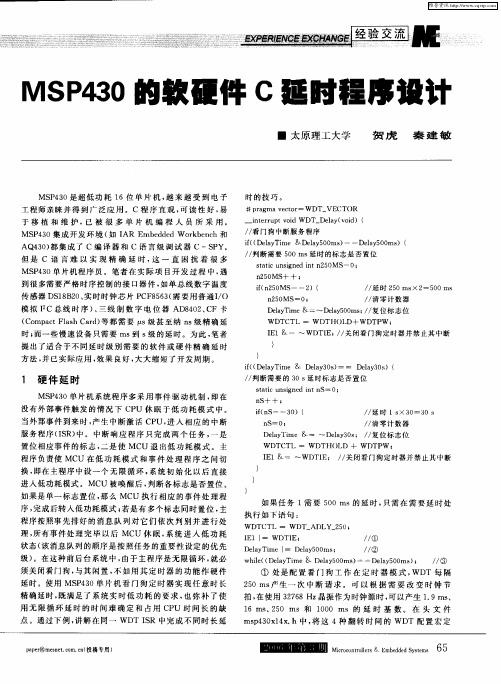

对MSP430单片机__delay_cycles精确延时的说明及改正在这里, 我来讨论一下关于MSP430单片机使用__delay_cycles延时的问题.IAR for MSP430编译器提供了一个编译器内联的精确延时函数(并非真正的函数)以提供用户精确延时使用, 该函数原型是:__intrinsic void __delay_cycles(unsigned long __cycles);该内部函数实现__cycles个CPU周期的延时,但对于该参数的设置,我要陈述一下:__cycles需要我们传递的是CPU运行的周期个数网上普遍的用法是:#define CPU_CLOCK 8000000#define delay_us(us)__delay_cycles(CPU_CLOCK/1000000*(us))#define delay_ms(ms) __delay_cycles(CPU_CLOCK/1000*(ms))在CPU主时钟频率为8MHz时, 这确实没有问题, 但是这样的写法: #define CPU_CLOCK 8000000这很容易让人们想到, 可以通过修改它的值以实现对不同主频系统参数的统一,其实这是不正确的! 比如修改为#define CPU_CLOCK 32768以实现32KHz主频的延时...下面来计算看看:当系统主时钟频率CPU_CLOCK为8MHz时:频率 f = 8MHz = 8,000,000Hz机器周期 Tm = 1/f = 1/8MHz = 1/8us也就是说,一个机器周期(nop)的时长是1/8us,所以延时1us即8*Tm,同上面:#define delay_us(us) __delay_cycles(8*(us))#define delay_ms(ms) __delay_cycles(8000*(ms))按照上面的宏定义方法,我们把CPU_CLOCK定义成32768,那么:频率 f = 32KHz = 32,768Hz机器周期 Tm = 1/f = 1/32768Hz ~= 30.5us可想而知,CPU最短的指令执行周期为30.5us, 这时, 想延时1us, 这可能吗?所以, 简单地把上面的定义改成#define CPU_CLOCK 32768是绝对错误的.同样, 还有些朋友实现了0.5us的延时, 这在当f = 1MHz = 1000000Hz时也是不现实的, 此时机器周期Tm = 1us. 在f = 8Mhz时, 4个机器周期为0.5us 尚可.所以, 为避免引起错误的使用或不正确的理解,最好像下面这样定义宏: #if CPU_CLOCK == 8000000#define delay_us(us) __delay_cycles(8*(us))#define delay_ms(ms) __delay_cycles(8000*(ms)) #else#pragma error "CPU_CLOCK is defined implicitly!"#endif另外:__delay_cycles 并不是真正的函数, 只是提供编译器内联展开,该函数并不支持变量参数, 其参数只能是常数.。
