商品煤人工采样方法 ppt课件

商品煤人工采样方法
部分粒度初级子样质量参考值
100mm
6.0kg
50mm
3.0kg
25mm
1.5kg
13mm
0.8kg
6mm
0.5kg
注意这里的最大粒度是标称最大粒度
商品煤人工采样方法
基本方法—移动煤流采样
商品煤人工采样方法
基本方法—移动煤流采样
概述：
煤流中采样包括从落流煤中采样和皮带煤流中采样，采样方式分为时间基、质量基采样以及分层随机采样。
从安全、经济考虑推荐采用时间基采样。不推荐皮带采样。
采样时尽可能采取完整断面作为一个子样。尽量避免煤流负荷和质量变化周期与采样时间周期重合，以免产生偏倚，否则采用分层随机法。不允许子样充满采样器或者从采样器中撒落。
商品煤人工采样方法
静止煤采样方法—概述
本方法适用于火车、汽车、驳船、轮船和煤堆采样等静止煤。静止煤采样首选在装卸堆堆减堆过程采样，如果不具备条件，也可直接在静止煤上采样。直接对静止煤采样时，应采全深度或者不同深度（上部、中部、下部），在确保没有分层装载的情况下，也可以在运输工具顶部采样。无论哪种方式采样，都应通过偏移实验，证明无实质性偏移。在运输工具顶部采样时，因该在装车、船后立即采样，在用户采样时，应挖深至0.4m～0.5m，取样前应将落在坑底的煤块和矸石清理干净，子样应布置均匀。注意装卸过程、运输过程造成导致离析对采样结果的影响。采样工具符合要求，采样器不应被煤样充满，子样应一次采出，多不弃，少不补。采样时不应有意将大块煤炭、矸石推到一边。采样单元、子样数目、子样最小质量、总样最小质量按规定执行。
商品煤人工采样方法
人工采样器示例（以下内容为推荐性要求）

商品煤样人工采取方法(GB 475PPT课件

序言
2001年，国际标准化组织制定了国际标准 ISO13909-2001<Hard coal and coke． Mechanical sampling>。它代替并取消了 ISO1988中机械采样部分．
从1998年起，围际标准化组织即开始制定新的人工采样标准，并于2006年发布了ISO182832006<Hard coal and coke-Manual sampling> ，它代替并取消了ISO1988中人工采样部分．
c、经过适当培训后，标准可在全国推广执行．
序言
三、GB475-2008与ISO18283-2006相比的主要变动和补充
①调整了ISO18283的结构．将其分为两部分：
a、将ISO18283第7章“试样的处理和储存 ”(handing and storage of samples)和第8章“试样的制备”(Sample preparation)补充必要的内容后合并为GB474-2008<煤样的制备方法>：
a、 ISO18283根据具体的采样对象制定特定的采样方案，包括采样精密度、采样单元数和子样数等；GB475-1996则按照煤种和灰分规定了固定的采样方案；
b、 ISO18283规定的静止煤采样为全深度采样(全煤柱子样)，GB475．1996为表面采样；
概述
c、 ISO18283的火车和汽车载煤采样采用多点(15或18点)遍布的子样采取方法，GB4751996则采用对角线3点或5点循环方式，后者与与采样基本原则不太相符．
序言
部分委员和专家认为，GB474和GB475自1964年制定以来已有40 余年历史，在国内外都影响深远，不宜合并和更改其名．此外， 2006年后由于国家标准化管理委员会领导更换，方针改变，不再强调标准整合。

原料采制样操作讲义ppt课件

19、系统采样
按相同时间、空间或质量间隔采取子样，但第一个子样在第一间隔内随机采取，其余的子样按选定的间隔采取。
20、随机采样
采取子样时，对采样的部位或时间均不施加任何人为的意志，使任何部位的煤都有机会采出。
21、时间基采样从煤流中采取子样，每个子样的位置用一时间间隔来确定，子样质量与采样时的煤流量成正比。
煤流
火车
采样地点汽车
＞20%
18
18
18
≤21%
10
18
18
——
10
10
10
——
10
10
10
.
煤堆 30 30 10 10
船舶 30 30 10 10
25
采样方案、计算
每个采样单元的子样数 2）、采样单元煤量大于1000t时的子样数。
其公式为：N=n0×
M 1000
n0表示：表2规定的子样数
M表示：采样单元煤样质量，t
22、质量基采样
从煤流或静止煤中采取子样，每个子样的位置用一质量间隔来确定，子样质量固定。
.
7
术语和定义
23、分层随机采样
在质量基采样和时间基采样划分的质量或时间间隔内随机采取一个子样。
24、参比值
在所有的采样、制样和化验方法中，误差总是存在的，同时用这样的方法得到的任一指定参数的试验结
果也将偏离该参数的真值。由于不能确切了解“真值”，常常用相对准确的方法所得测定值作为衡量标准，该
注1：它经常用一精密度指数，如两倍的标准差来表示；
注2：煤炭采样精密度为单次采样测定结果与对同一煤（同一来源、相同性质）进行无数次采样的测定结果的平均值的方差（在95%概率下）的
极限值。

煤炭培训课件-20采样部分

第1个子样
02 商品煤样人工采取—— (GB 475-2008)
采样方法——煤流采样
2、煤流采样——移动煤流采样 ①、子样分布——采样方法：系统采样、分层随机采样
分
分层随机采样，划分的时间间隔也是△t min，则每个子样在相
层应的时间段内随机时刻采取。在煤流品质和负荷有周期性变化时应
随机采
采用分层随机采样方式。分层随机采样可避免系统采样可能产生的系统误差，更符合采
02 商品煤样人工采取—— (GB 475-2008)
采样方法——静止煤采样
3、静止煤采样适用范围: 火车、汽车、驳船、轮船载煤和煤堆的采样。
a、火车煤采样 ①子样分布
1)当要求的子样数等于或少于一个采样单元的车厢数时，每一车厢采取1个子样；
2)当要求的子样数多于一个采样单元的车厢数时，每个车厢应采子样数等于子样总数除以车厢数,如除后有余数，则余数子样应分布于整个采样单元,或用系统方法(如每隔若干车厢增加1个子样)或随机方法决定加采子样的车厢。
由于在大多数情况下,正常运行中的输煤系统不可能频繁地停止和启动,因此它不可能作为一种例行采样方法,而只能在偏倚试验中作为参比方法使用。
02 商品煤样人工采取—— (GB 475-2008)
采样方法——煤流采样
2、煤流采样——停皮带采样采样方法、注意事项
1)停皮带采样应使用采样框。
2)采样框由两块平行边板组成，板间距离至少为被采样煤标称最大粒度的3倍且不小于30mm。边板底缘弧度与皮带弧度相近。
3)将采样框放在静止皮带煤流上，并使两边板与皮带中心线垂直,将边板垂直插入煤流至底缘与皮带表面接触,然后将边板间煤全部取出作为一子样。
4)插板时阻挡边板插入的煤粒按左取右舍或相反的方式处理，即阻挡左边板插入的煤粒收入试样；阻挡右边板插入的煤粒弃去,或者相反。开始采样怎么取舍，在整个采样过程中也怎么取舍。

商品煤样人工采取方法

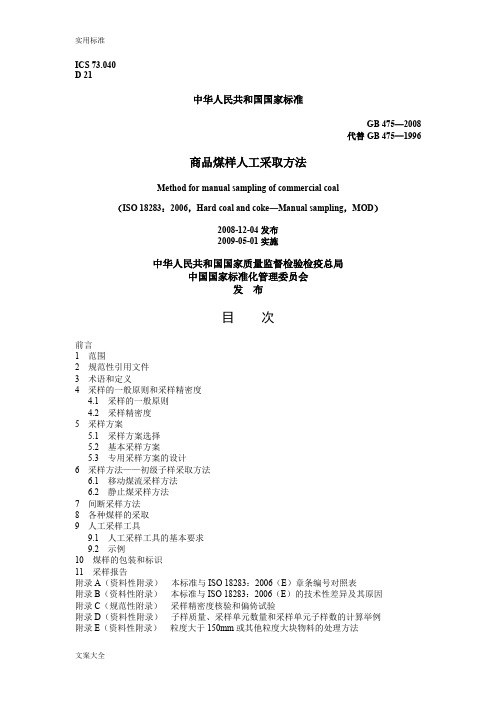

ICS 73.040D 21中华人民共和国国家标准GB 475—2008代替GB 475—1996商品煤样人工采取方法Method for manual sampling of commercial coal（ISO 18283：2006，Hard coal and coke—Manual sampling，MOD）2008-12-04发布2009-05-01实施中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会发布目次前言1范围2规范性引用文件3术语和定义4采样的一般原则和采样精密度4.1采样的一般原则4.2采样精密度5采样方案5.1采样方案选择5.2基本采样方案5.3专用采样方案的设计6采样方法——初级子样采取方法6.1移动煤流采样方法6.2静止煤采样方法7间断采样方法8各种煤样的采取9人工采样工具9.1人工采样工具的基本要求9.2示例10煤样的包装和标识11采样报告附录A（资料性附录）本标准与ISO 18283：2006（E）章条编号对照表附录B（资料性附录）本标准与ISO 18283：2006（E）的技术性差异及其原因附录C（规范性附录）采样精密度核验和偏倚试验附录D（资料性附录）子样质量、采样单元数量和采样单元子样数的计算举例附录E（资料性附录）粒度大于150mm或其他粒度大块物料的处理方法前言本标准的第4章、第5章、第6章和9.1为强制性的，其余为推荐性的。

本标准修改采用国际标准ISO 18283：2006（E）《硬煤和焦炭——人工采样》（英文版）。

本标准根据ISO 18283：2006（E）内容重新起草。

本附录A中列出了本标准章条编号与ISO 18283：2006（E）章条编号的对照一览表。

考虑到我国国情，在采用ISO 18283：2006（E）时，本标准做了一些修改。

有关技术性差异已编入正文中并在它们所涉及的条款的页边空白处用垂直单线标识。

在附录B中给出了这些技术性差异和编写结构差异及其原因的一览表以供参考。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

火车顶部采样
当不足不足6节车皮为一采样单元，至少采取18 个子样，依据“均匀布点、使每一部分煤都有机会衩采出”的原则分布子样点。多出的子样可分布在交叉的对角线上，也可分布在车皮平分线上。
火车顶部采样
例1、原煤、筛选煤(最少子样数目为18个，车皮容量50t) 采样点的布置如下图所示：注：f图中各对角线上均布九点，中间一点应紧临但不能重合。
采样工具
采样工具
2、接斗在落煤流处截取子样。斗的开口尺寸至少为被采
煤样最大粒度的2.5~3倍。 3、人工或机械采样器采样器开口尺寸为被采煤样最大粒度的2.5~3倍
。
子样数目
（1）1000t各种煤应采取的最少子样数目规定见表1 所示。
表1
1000t最少子样数目
子样数目
（2）煤样量超过1000t的子样数目N按如下公式计算，即
部分粒度下子样最少质量
最小子样量
表3 总样的最小质量
采样方案设计
1、确定煤源、批量 2、确定需要检验的参数 3、确定煤炭的标称最大粒度、总样和子样的最小
质量 4、确定采样单元数和采样单元的子样数 5、确定采样方法（连续采样、间断采样） 6、确定采样方式和采样基（随机采样、系统采样、
时间基、质量基） 7、确定采样地点 8、确定制样方法
火车顶部采样
例2、精煤，其他洗煤(包括中煤)和粒度>100mm的块煤(最
少采10个子样，车皮容量50t)采样点的布置如下图所示：
火车顶部采样
当原煤和筛选煤以1节车皮为1采样单元时，18 个子样既可分布在两交叉的对角线上也可分布在将车皮平分的18个方块中。（随机采样法）
质量基采样：从煤流或静止煤中采取子样，每个子样的位置用一质量间隔来确定，子样质量固定。
采样种类
主要包括商品煤样的采取、选煤厂生产检查煤样的采取、矿井生产煤样的采取、煤层煤样的采取。
商品煤样的采取
定义：也称为销售煤样，是代表商品煤平均质量的煤样。
目的:1)确定商品煤的质量；2）根据商品煤样的化验结果，可以了解发送给用户的煤炭是否符合产品质量规格，作为供需双方结算商品煤质量等级和计价的依据。
子样：采样器具操作一次或截取一次煤流全横截段所采取的一份样。
分样：由均匀分布于整个采样单元的若干初级子样组成的煤样。
术语和定义
总样：从一采样单元取出的全部子样合并成的煤样。
批：需要进行整体性质测定的一个独立煤量。标称最大粒度：与筛上物累计质量分数最接近（
但不大于）5％的筛子相应的筛孔尺例2：原煤，采样量200t,船舶采样，则子样数目同比例减少为 200/1000×60=12<30,因此采30个子样。
子样质量
子样最小质量子样最小质量按公式（10）计算，但最少
为0.5kg ma＝0.06d
ma——子样最小质量，单位kg； d——被采煤样标称最大粒度，单位mm。
子样最少质量
概述
1、采样的定义、目的、过程采样——从大量煤中采取具有代表性的一部分煤的过程。采样的目的——获得一个煤样，其实验结果能代表整批被采煤的质量。
概述
术语和定义
煤样：为确定某些特性而从煤中采取的具有代表性的一部分煤。
采样单元：从一批煤中采取一个总样的煤量。一批煤可以是一个或多个采样单元。
Nn M 1000
N——实际应采子样数目，个 n——1000t煤按规定的子样数目， M——实际被采样没量，t。
子样数目
子样数目
（1）煤量小于1000t时，子样数目按表1比例递减，但不能少于表2规定的最少子样数目。
表2
煤量小于1000t最少子样数目
子样数目
举例1：原煤，采样量600t,船舶采样，则子样数目同比例减少为 600/1000×60=36>30,因此采36个子样。
t 60msl =60×280/150×18=6.22min
Gn
静止煤采样方法
火车顶部采样
火车顶部采样
精煤、其他产品煤和粒度大于100mm的块煤子样点：五点循环法
即按5点循环法，每车沿斜线采1个子样。1 、5两个子样点距车角1m，其余3个点等距分布在1点和5点之间。各车对角线方向一致。如下图示
采样方法
移动煤流采样方法静止煤采样方法
落流采样法
系统采样分层随机采样
停皮带采样法火车采样汽车和其它小型运输工具驳船采样轮船采样煤堆采样
采样方法
1、移动煤流采样方法
移动煤流采样要求
1、应尽量截取一完整煤流横截段作为一子样，子样不能充满采样器或从采样器中溢出.
2、采样时，采样装置应： ➢ 速度恒定 ➢ 速度小于0.6m/s ➢ 横向切过煤流
移动煤流采样要求
3、采样器的开口应当至少是煤标称最大粒度的3 倍并不小于30 mm。
4、采的子样应没有不适当地物理损失。 5、按时间基采样或者质量基采样。
移动煤流采样要求
子样间隔 ➢ 时间基采样
t 60msl Gn
➢ 质量基采样
m msl n
移动煤流采样要求
时间基：
t 60msl Gn
子样，但第一个子样在第一间隔内随机采取，其余的子样按选定的间隔采取。
大家应该也有点累了，稍作休息
大家有疑问的，可以询问和交流
术语和定义
随机采样：采取子样时，对采样的部位或时间均不施加任何人为的意志，使任何部位的煤都有机会采出。
时间基采样：从煤流中采取子样，每个子样的位置用一时间间隔来确定，子样质量与采样时的煤流量成正比。
商品煤样人工采取方法
概述
➢煤质分析——采样、制样、化验 ➢在商品煤的采、制、化验三个环节中，采样引起的误差（用方差表示）占整个采制化误差的80%、制样约 16%、化验仅占4%。
概述
GB475-2008《商品煤样人工采取方法》 ➢ 颁布：2008-12-04 ➢ 实施：2009-05-01 ➢ 代替：GB 475-1996
式中，T——子样时间间隔；min Msl——采样单元，t G——没流量，t/h n——子样数目。
移动煤流采样
举例：一台早班入炉煤280吨，磨煤机给皮带流量 150t/h,应间隔多久采取得子样数目？（其中 Ad>20%,原煤）
解答：确定取样单元为280吨，根据表查得最少子样数18个，则时间间隔为
