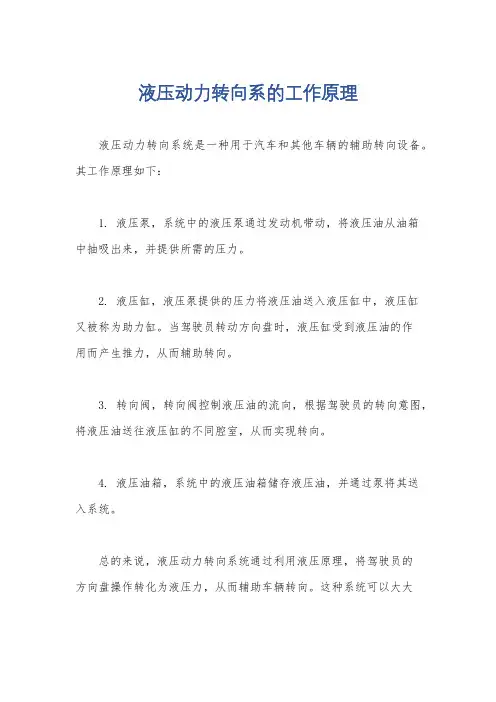

液压动力转向系的工作原理
液压动力转向系统是一种用于汽车和其他车辆的辅助转向设备。
其工作原理如下：
1. 液压泵，系统中的液压泵通过发动机带动，将液压油从油箱
中抽吸出来，并提供所需的压力。
2. 液压缸，液压泵提供的压力将液压油送入液压缸中，液压缸
又被称为助力缸。
当驾驶员转动方向盘时，液压缸受到液压油的作
用而产生推力，从而辅助转向。
3. 转向阀，转向阀控制液压油的流向，根据驾驶员的转向意图，将液压油送往液压缸的不同腔室，从而实现转向。
4. 液压油箱，系统中的液压油箱储存液压油，并通过泵将其送
入系统。
总的来说，液压动力转向系统通过利用液压原理，将驾驶员的
方向盘操作转化为液压力，从而辅助车辆转向。
这种系统可以大大
减轻驾驶员在转向时需要施加的力量，提供更加舒适和便捷的驾驶体验。
车辆工程技术46维修驾驶0 前言汽车转向系统可按转向的能源不同分为机械转向系统和动力转向系统两类。
机械转向系统是依靠驾驶员操纵转向盘的转向力来实现车轮转向；动力转向系统则是在驾驶员的控制下，借助于汽车发动机产生的液体压力或电动机驱动力来实现车轮转向。
所以动力转向系统也称为转向动力放大装置。
随着工程作业的日趋繁重和生产率的不断提高，使得工程机械的重量和操作速度亦相应提高，这就要求转向系统能克服更大的转向阻力矩和相应提高转向速度，而人力转向是远远不够的，这就使得全液压转向系统在工程机械方面的推广应用得到发展，因为这不仅改善了驾驶员的劳动条件，提高了生产率，同时也提高了行驶的安全性。
1 现况概述汽车转向系统可按转向的能源不同分为机械转向系统和动力转向系统两类。
机械转向系统是依靠驾驶员操纵转向盘的转向力来实现车轮转向；动力转向系统则是在驾驶员的控制下，借助于汽车发动机产生的液体压力或电动机驱动力来实现车轮转向。
所以动力转向系统也称为转向动力放大装置。
动力转向系统由于使转向操纵灵活、轻便，在设计汽车时对转向器结构形式的选择灵活性增大，能吸收路面对前轮产生的冲击等优点，因此已在各国的汽车制造中普遍采用。
但是，具有固定放大倍率的动力转向系统的主要缺点是：如果所设计的固定放大倍率的动力转向系统是为了减小汽车在停车或低速行驶状态下转动转向盘的力，则当汽车以高速行驶时，这一固定放大倍率的动力转向系统会使转动转向盘的力显得太小，不利于对高速行驶的汽车进行方向控制；反之，如果所设计的固定放大倍率的动力转向系统是为了增加汽车在高速行驶时的转向力，则当汽车停驶或低速行驶时，转动转向盘就会显得非常吃力。
电子控制技术在汽车动力转向系统的应用，使汽车的驾驶性能达到令人满意的程度。
电子控制动力转向系统在低速行驶时可使转向轻便、灵活；当汽车在中高速区域转向时，又能保证提供最优的动力放大倍率和稳定的转向手感，从而提高了高速行驶的操纵稳定性。
简述转向系的作用转向系统是汽车中非常重要的一个部分，它是控制汽车方向的关键部件。
转向系统主要由转向机构、转向齿轮、助力器和转向泵等组成，这些组件通过协同工作来实现汽车的方向控制。
一、转向系统的基本原理1.1 转向机构转向机构是转向系统中最核心的部分，它主要由传动杆、齿轮和齿条等组成。
当驾驶员操作方向盘时，通过传动杆将方向盘的旋转力传递给齿条，然后齿条将这个力量传递给齿轮，在齿轮的带动下，前轮就会发生相应的偏角变化。
1.2 助力器助力器可以帮助驾驶员更容易地操作方向盘。
当驾驶员施加力量时，助力器会通过液压或电子信号来增加施加在转向机构上的力量，并将其传递到前轮上。
1.3 转向泵转向泵是助力器和液压油箱之间的连接部分。
它通过压缩液压油来产生高压液体，并将其输送到助力器中，从而增加驾驶员施加在方向盘上的力量。
二、转向系统的作用2.1 控制车辆行驶方向转向系统的最主要作用就是控制车辆行驶方向。
当驾驶员通过方向盘操作转向机构时，前轮会发生相应的偏角变化，从而使车辆的行进方向发生改变。
2.2 增强操控性转向系统还可以增强汽车的操控性。
通过助力器和转向泵等部件的协同作用，可以使得驾驶员更容易地操纵方向盘，并且减少了对前轮施加力量所需要的时间和力量。
2.3 提高安全性良好的转向系统可以提高汽车行驶过程中的安全性。
如果转向系统出现故障或者失灵，那么就会导致汽车无法正常控制方向，从而带来严重的安全隐患。
因此，保持转向系统良好状态对于保证汽车行驶安全至关重要。
三、不同类型转向系统的特点3.1 机械式转向系统机械式转向系统是最基础也是最常见的一种类型。
它主要由传动杆、齿轮和齿条等部件组成，驾驶员通过方向盘来操作转向机构。
这种转向系统的优点是结构简单、易于维护，但缺点是操纵力度大，操控性相对较差。
3.2 液压式转向系统液压式转向系统是一种通过液压油来传递动力的类型。
它主要由助力器、转向泵和液压油箱等部件组成，驾驶员通过方向盘来操作助力器。
1 液压转向器的工作原理及运用简介1.1 液压转向器简介液压转向器：即液压动力式转向器。
转向器(也常称为转向机)是完成由旋转运动到直线运动(或近似直线运动)的一组齿轮机构，同时也是转向系中的减速传动装置。
它是转向系中最重要的部件。
它的作用是：增大转向盘传到转向传动机构的力和改变力的传递方向。
液压转向器是由随动转阀和一幅摆线转定子副组成的一种摆线转阀式全液压转向器。
它与供油泵、溢流阀（或分流阀）、转向油缸及其它连接附件组成的全液压转向系统，广泛应用于农业机械、船业机械、园林机械、道路养护机械、林业机械、工程机械和矿山机械等低速重载车辆上。
驾驶人员通过它可以用较小的操纵力实现较大的转向力控制，并且性能安全、可靠，操纵轻便、灵活。
开心型：转向器处于中位（不转向）时，供油泵与油箱相通。
开心型转向系统中使用的是定量液压泵。
闭心型转向器中位处于断路状态(闭芯),即当转向器不工作时,液压油被转向器截止, 转向器入口具有较高的压力。
闭芯型转向系统中使用的是压力补偿变量泵。
负载传感型转向器能够传递负载信号到优先阀，通过优先阀优先控制转向系统所需流量。
根据压力传感信号的控制方式，分为动态传感型和静态传感型。
负载回路反应型：在转向器处于中位即驾驶员没有进行车辆转向操作的时候，转向油缸两侧直接连接到摆线副上，方向盘上可以感受到转向油缸上受到的外力。
无反应型：在转向器处于中位即驾驶员没有进行车辆转向操作的时候，两油缸截止，方向盘上不能感受转向油缸上受到的外力。
1.2 液压转向器的工作原理液压转向器：即液压动力式转向器。
转向器(也常称为转向机)是完成由旋转运动到直线运动(或近似直线运动)的一组齿轮机构，同时也是转向系中的减速传动装置。
它是转向系中最重要的部件。
它的作用是：增大转向盘传到转向传动机构的力和改变力的传递方向。
液压转向器是由随动转阀和一幅摆线转定子副组成的一种摆线转阀式全液压转向器。
它与供油泵、溢流阀（或分流阀）、转向油缸及其它连接附件组成的全液压转向系统，广泛应用于农业机械、船业机械、园林机械、道路养护机械、林业机械、工程机械和矿山机械等低速重载车辆上。
简述液压式动力转向系统的组成和工作原理。
液压式动力转向系统由以下组成部分组成：
1. 动力源：通常是由车辆的发动机通过传动装置连接到一台液压泵，用来产生液压压力。
2. 液压泵：将液压油从液压油箱抽取，并提供高压液压油流向转向装置。
3. 转向阀：控制液压油的流向和压力，通过操作员的方向盘输入力来调节转向的角度。
4. 液压缸：将液压油的压力转化为力矩，通过推拉杆或者活塞臂连接到车轮，实现转向。
5. 液压油箱：储存液压油，并通过液压泵供给液压系统。
6. 油管和接头：将液压油连接到液压泵、转向阀和液压缸。
液压式动力转向系统的工作原理如下：
1. 当驾驶员转动方向盘时，转向阀打开/关闭液压油的流向。
2. 液压泵抽取液压油并提供高压液压油流入转向阀。
3. 转向阀根据驾驶员的输入，调节液压油的流量和压力，将液压油引导到液压缸。
4. 液压油通过液压缸，将压力转化为力矩，并通过推拉杆或者活塞臂作用在车轮上，使车辆转向。
5. 当转向动作完成后，液压泵停止工作，转向阀关闭液压油的流向，液压油回流至液压油箱中。
通过液压式动力转向系统，驾驶员可以轻松地控制车辆的转向，减少了驾驶的劳力，并提供了更好的操控性能。
XX重工集团轮式装载机转向系统介绍装载机的行驶方向是依靠转向系统来进行操纵的，转向系统能根据作业要求保持装载机稳定地沿直线方向行驶或灵活地改变其行驶方向。
装载机的前后机架可绕其铰接销相对偏转，在车架上装双作用液压缸，缸头与前车架铰接，活塞杆与后车架铰接，在液压力驱动下，活塞运动，推动前后车架作相对偏转而进行转向。
全液压转向系统1、全液压转向系统概述：转向泵来油经过单稳阀以稳定流量供给全液压转向器,方向盘带动转向器的阀芯控制了配油方向，从而驱动转向油缸活塞运动，推动前后车架绕铰接销作相对偏转而进行转向。
全液压转向系统，驾驶时，操作轻便，安全可靠。
2、全液压转向系统主要构成：油箱、粗、精滤油器，，转向液压缸等组成。
ZL30H机型主要由油箱、粗、精滤油器，CBY2050齿轮液压泵，BZZ1-500型摆线式全液压转向器，FLD-F38W单路稳定分流阀，FKA10/16阀块，转向液压缸等组成。
3、全液压转向系统工作原理：（系统原理见图）1、吸油滤油器2、转向泵3、回油滤油器4、单路稳定分流阀5、全液压转向器6、阀块7、转向油缸转向系统的工作状况可分为：直线行驶和转向（ZL30H最大转向摆动角为38°）当发动机工作，带动齿轮液压泵旋转。
这时油箱内的液压油通过粗滤器粗滤，到转向泵,经过单稳阀以稳定流量供给转向器,方向盘带动转向器的阀芯控制了配油方向。
当方向盘不动，转向泵来油经转向器直接返回油箱，系统处于空循环状态，装载机直线行驶。
当方向盘左转时，方向盘带动控制阀反时针旋转,转向泵来油经转向器进入左边油缸的小腔和右边油缸的大腔，从而推动左边转向油缸的活塞杆往缸筒里缩进和右边转向油缸的活塞杆往外伸出，实现装载机向左转向，同时转向油缸另一腔的油液沿转向器回油口回油箱。
当方向盘右转时，转向泵来油经转向器进入右边油缸的小腔和左边油缸的大腔，从而推动右边转向油缸的活塞杆往缸筒里缩进和左边转向油缸的活塞杆往外伸出，实现装载机向右转向。

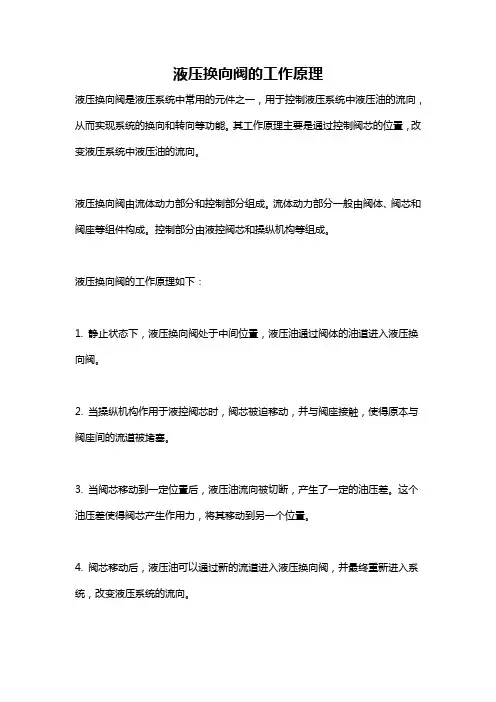

液压换向阀的工作原理
液压换向阀是液压系统中常用的元件之一，用于控制液压系统中液压油的流向，从而实现系统的换向和转向等功能。
其工作原理主要是通过控制阀芯的位置，改变液压系统中液压油的流向。
液压换向阀由流体动力部分和控制部分组成。
流体动力部分一般由阀体、阀芯和阀座等组件构成。
控制部分由液控阀芯和操纵机构等组成。
液压换向阀的工作原理如下：
1. 静止状态下，液压换向阀处于中间位置，液压油通过阀体的油道进入液压换向阀。
2. 当操纵机构作用于液控阀芯时，阀芯被迫移动，并与阀座接触，使得原本与阀座间的流道被堵塞。
3. 当阀芯移动到一定位置后，液压油流向被切断，产生了一定的油压差。
这个油压差使得阀芯产生作用力，将其移动到另一个位置。
4. 阀芯移动后，液压油可以通过新的流道进入液压换向阀，并最终重新进入系统，改变液压系统的流向。
液压换向阀的工作原理可以总结为：通过控制阀芯的位置，改变液压油的流动路径，从而实现液压系统的换向和转向功能。
液压换向阀的类型繁多，常见的有手动换向阀、脚踏换向阀、电磁换向阀等。
不同类型的换向阀有不同的控制方式和工作原理。
总之，液压换向阀是液压系统中控制液压油流动方向的重要元件。
其工作原理是通过控制阀芯的位置改变液压油的流动路径，从而实现系统的换向和转向功能。
液压换向阀根据不同的应用场景和控制需求，有不同的类型和工作原理。
通过灵活运用液压换向阀，可以实现液压系统的高效运行和优化控制。
实训五液压动力转向系的组成（4课时）一、实训目的：1、了解转向系统的作用和类型。
2、掌握液压动力转向系统组成及各部分作用。
二、实训重点与难点：掌握助力转向动力转向系统组成及各部分作用三、实训设备：帕萨特液压动力转向系教具四、实训方法：讲授---演示----观摩---分组操作---小结五、实训过程：（一）组织实训：1、学生穿好工作服，带好学习用品。
2、按A、B班列队从班级带到实训室3、A、B班实训指导教师带入各自实训室（二）实训内容：实训安全教育：1、学生要在指定的设备上进行操作，其它一切设备、工具未经同意不准擅自动用。
2、进入实训室必须穿戴好学校规定的工作服。
3、不准在实训室内追逐、打闹、大声喧哗。
实训理论内容一、转向系统基础知识：1、转向系统定义：驾驶员操纵，能实现转向轮偏转和回位的一套机构。
2、转向系统的作用：按照驾驶员的意愿改变汽车的行驶方向和保持汽车稳定的直线行驶。
3、转向系统类型：机械转向系统和动力转向系统。
（1）机械转向系统：以驾驶员的体力作为转向能源的转向系统。
（2）动力转向系统：在机械转向系统的基础上加设一套转向加力装置而形成，兼用驾驶员体力和发动机的动力为转向能源的转向系统。
动力转向系统类型：液压式（各类汽车广泛应用）、气压式（用于货车和客车）、电动式（高级汽车应用不广泛）三种。
4、液压式动力转向的工作原理：当汽车转向时，由发动机驱动的油泵产生高压油，高压油在控制阀的作用下，进入动力缸推动转向轮偏转，这时作用在方向盘的作用力就很小，从而减轻了驾驶员的劳动强度。
5、液压式动力转向系优点：操纵轻便省力，维护简单。
6、液压式动力转向系统组成：方向盘、转向轴、动力转向器、转向油泵、油管、油泵驱动皮带皮带、转向储油罐等部件构成。
实训操作内容实训操作内容通过帕萨特液压动力转向系教具，找出各部件所在位置。
零件名称示图作用1、方向盘控制汽车的行驶方向。
2、转向轴将驾驶员作用于方向盘转向力转向器。
(2)动力转向系统的工作原理动力转向系统是在机械式转向系统的基础上加一套动力辅助装置组成的。
如下图，转向油泵6安装在发动机上，由曲轴通过皮带驱动并向外输出液压油。
转向油罐5有进、出油管接头，通过油管分别与转向油泵和转向控制阀2联接。
转向控制阀用以改变油路。
机械转向器和缸体形成左右两个工作腔，它们分别通过油道和转向控制阀联接。
当汽车直线行驶时，转向控制阀2将转向油泵6泵出来的工作液与油罐相通，转向油泵处于卸荷状态，动力转向器不起助力作用。
当汽车需要向右转向时，驾驶员向右转动转向盘，转向控制阀将转向油泵泵出来的工作液与R腔接通，将L腔与油罐接通，在油压的作用下，活塞向下移动，通过传动结构使左、右轮向右偏转，从而实现右转向。
向左转向时，情况与上述相反。
液压动力转向系统示意图l.转向操纵机构2.转向控制阀3.机械转向器与转向动力缸总成4.转向传动结构5.转向油罐6.转向油泵R.转向动力缸右腔L.转向动力缸左腔汽车动力转向器的类型及工作原理作者：admin 来源：不详发布时间：2007-2-7 6:13:45减小字体增大字体采用动力转向系统的汽车转向所需的能量，在正常情况下，只有小部分是驾驶员提供的体能，而大部分是发动机(或电机)驱动的油泵(或空气压缩机)所提供的液压能(或气压能)。
用以将发动机(或电机)输出的部分机械能转化为压力能，并在驾驶员控制下，对转向传动装置或转向器中某一传动件施加不同方向的液压或气压作用力，以助驾驶员施力不足的一系列零部件，总称为动力转向器。
下面介绍动力转向器的类型及工作原理。
(1)动力转向器的类型按传能介质的不同，动力转向器有气压式和液压式两种。
装载质量特大的货车不宜采用气压动力转向器，因为气压系统的工作压力较低(一般不高于0.7MPa)，用于重型汽车上时，其部件尺寸将过于庞大。
液压动力转向器的工作压力可高达10MPa以上，故其部件尺寸很小。
液压系统工作时无噪声，工作滞后时间短，而且能吸收来自不平路面的冲击。
汽车转向机原理一、引言汽车转向机是汽车操控系统中至关重要的部分，直接影响着车辆的转向性能和行驶安全性。
本文将从汽车转向机的原理入手，介绍其工作原理和构造特点。
二、汽车转向机的作用汽车转向机的主要作用是将驾驶员的转向动作转化为车轮的转向运动，使车辆能够按照驾驶员的意愿行驶。
它通过改变前轮的转向角度，实现车辆的转向控制，使车辆能够完成转弯、转向等动作。
三、汽车转向机的类型根据不同的工作原理和结构形式，汽车转向机可以分为机械式转向机、液压式转向机和电动助力转向机三种类型。
1. 机械式转向机机械式转向机采用机械传动的方式，通过机构将方向盘转动的力矩传递给车轮。
常见的机械式转向机有齿条式转向机和滚珠丝杠式转向机。
它们都通过转向机构将方向盘的转动传递到齿条或丝杠上，驱动左右车轮转向。
2. 液压式转向机液压式转向机利用液压系统传递转向力矩，通过液压泵和液压缸实现转向。
其中，液压泵通过发动机带动，将液压油压力提高后送入液压缸，从而实现转向。
液压式转向机具有转向力矩大、转向灵活等特点，广泛应用于商用车和重型车辆。
3. 电动助力转向机电动助力转向机是将电机与转向机结合起来，通过电机的力矩辅助驱动转向机，减轻驾驶员转向的力量。
电动助力转向机具有能耗低、响应灵敏等特点，目前在新能源汽车和高档轿车上得到广泛应用。
四、汽车转向机的原理汽车转向机的原理是将驾驶员对方向盘的转动转化为前轮的转向运动。
具体来说，汽车转向机通过转向机构将方向盘的转动传递给前轮，实现转向。
不同类型的转向机具有不同的工作原理。
1. 机械式转向机的工作原理机械式转向机的工作原理是通过齿条或丝杠传递方向盘转动的力矩，驱动左右车轮转向。
当驾驶员转动方向盘时，方向盘上的齿条或丝杠会随之转动，齿条或丝杠与转向机构相连，将转动的力矩传递给转向机构。
转向机构将传递过来的力矩转化为车轮的转向运动，使车辆完成转弯或转向。
2. 液压式转向机的工作原理液压式转向机的工作原理是利用液压系统传递转向力矩，实现转向。
目录摘要..................................................................................................... 错误!未定义书签。
Abstract ............................................................................................... 错误!未定义书签。
第1章绪论..................................................................................... 错误!未定义书签。
第2章液压助力转向系统的组成与原理..................................... 错误!未定义书签。
2.1 液压助力转向系统的组成.................................................... 错误!未定义书签。
2.2 液压助力转向系统的工作原理............................................ 错误!未定义书签。
第3章液压助力转向系统的检修与维护..................................... 错误!未定义书签。
3.1 液压助力转向系统的检修.................................................... 错误!未定义书签。
3.1.1传统转向系方向盘摆振故障分析.................................. 错误!未定义书签。
3.1.2液压助力转向系统转向盘摆振故障分析...................... 错误!未定义书签。
3.1.3液压助力转向系统的检修方法...................................... 错误!未定义书签。
液压转向恒流泵原理t液压转向恒流泵原理一、概述液压转向恒流泵是一种常用于汽车、工程机械等设备中的液压元件，它能够根据转向阀的指令，提供恒定的流量给转向器，从而实现车辆或机械设备的转向控制。
本文将详细介绍液压转向恒流泵的原理。
二、结构组成液压转向恒流泵主要由以下几个部分组成：1. 泵体：通常为铸铁制成，内部有多个叶片和腔室，通过旋转提供液体流动。
2. 叶轮：通常为铝合金制成，与泵体配合使用，负责产生液体压力。
3. 轴承：用于支撑叶轮和连接驱动装置。
4. 接头：用于连接进出口管道和其他附件。
5. 转向阀：控制油液流入和流出的方向和量。
三、工作原理1. 泵体内部有多个腔室和叶片，当泵体旋转时，吸入低压油液并将其推入高压油路中。
此时叶轮开始旋转，产生压力。
2. 液体经过泵体和叶轮后，进入转向阀。
转向阀控制液体流向和流量，将其分配给转向器。
3. 转向器接收到液体后，将其用于驱动车辆或机械设备的转向控制。
4. 当液压系统需要更多流量时，泵体会自动增加输出流量以满足需求。
当系统需要更少的流量时，泵体会自动减少输出流量以节省能源。
四、优缺点1. 优点：液压转向恒流泵具有恒定的输出流量，能够保证转向器始终有足够的液压支持；同时，在系统需要更多或更少的液压时能够自动调节输出流量，提高了系统的效率和能源利用率。
2. 缺点：由于液压转向恒流泵需要不断旋转来提供液压支持，因此会产生一定的噪音和热量。
此外，在使用过程中也需要进行定期维护和保养。
五、应用领域液压转向恒流泵主要应用于汽车、工程机械等设备中的液压系统中，用于实现车辆或机械设备的转向控制。
在工程机械中，液压转向恒流泵也常用于实现挖掘机、铲车等设备的动力控制。
六、总结液压转向恒流泵是一种重要的液压元件，其工作原理主要是通过旋转提供恒定的流量给转向器，从而实现车辆或机械设备的转向控制。
尽管液压转向恒流泵具有噪音、热量等缺点，但由于其能够自动调节输出流量以提高系统效率和能源利用率，因此在汽车、工程机械等领域中得到广泛应用。
