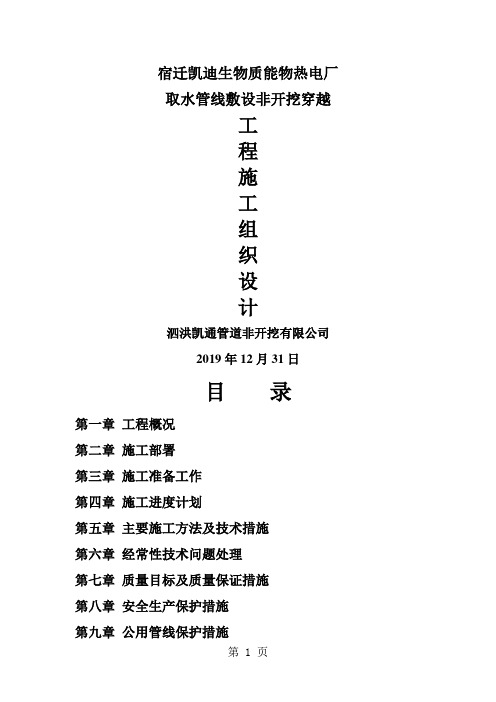

宿迁凯迪生物质能物热电厂取水管线敷设非开挖穿越工程施工组织设计泗洪凯通管道非开挖有限公司2019年12月31日目录第一章工程概况第二章施工部署第三章施工准备工作第四章施工进度计划第五章主要施工方法及技术措施第六章经常性技术问题处理第七章质量目标及质量保证措施第八章安全生产保护措施第九章公用管线保护措施第十章文明施工措施第一章工程概况1.1工程简述本工程为宿迁凯迪生物质能物热电厂取水管线非开挖工程，施工管线需穿越徐淮南路、人民大道、发展大道、高速公路、民汴河、古黄河敷设，工程施工总长度初步预计为500米左右。
其中，导向设计标高暂定为0.00，河中导向标高暂定约为-5.0左右。
管线材料采用螺旋焊接钢管，管径为Φ273×8。
1.2工地现状本段采用非开挖施工对地下管线资料准确性要求要高，可变系数小。
从市政的地下管线资料及对施工地段所做的调查来看，大部分管线与拟排管线垂直交叉，穿越路段主要有雨水、污水管、通讯、煤气、自来水等。
管线的具体位置有待进一步查明，需与当地公用管线及其他管线单位联系，进一步深入做好勘察工作。
施工中必须采取保护措施。
1.3地质资料根据所铺设的管道的设计要求，结合对穿越现场的实地勘查，该定向穿越地形图、地貌情况：1.3.1淮南路、人民大道、发展大道定向穿越土层为：第1层：素填土或杂填土，杂色、松散。
第2层：灰质粘土，绘黄色，饱和，偏高压缩性，含铁锈斑。
第3层：淤泥质粉质粘土，灰色，软~流塑，高压缩性。
第4层：粉质粘土，暗绿色，饱和，中等~低压缩性。
1.3.2民汴河、古黄河定向穿越土层为：1、耕植土层①：层厚0.70～1.40m，褐黄色，稍松，上干下湿，成份组成以粉土为主，见有植物根茎，夹有粉质粘土，承载力标准值65kpa；2、粉土层②：层厚3.0～3.9m，平均厚度3.35m，褐黄色，稍密，湿~饱和，夹有薄层粉质粘土，有层理，高压缩性，承载力标准值75kpa；3、淤泥质粉质粘土层③：层厚3.3～5.3m，平均层厚4.65m，灰褐色～褐黄色，流塑～软塑，饱和，夹薄层粉质粘土褐粉土，有层理，见有贝壳碎屑，高压缩性，承载力标准值50kpa；4、粘土层④：层厚3.1～4.4m，平均厚度3.62m，褐灰色，软塑，饱和，见有贝壳碎屑，高压缩性，土质均一，承载力标准值75kpa；5、粘土层⑤：层厚1.5～2.5m，平均厚度1.97m，褐灰色，可塑，饱和，土质较均一，中压缩性，承载力标准值90kpa；6、结核粉质粘土层⑥：层厚1.8～4.0m，黄褐色，硬塑，饱和，中压缩性，含钙质结核和少量铁锰结核，承载力标准值170kpa；7、砾中砂夹粉质粘土层⑦：层厚1.0～2.0m，黄褐色，中密~密实，饱和，有含量不等的圆砾，承载力标准值300kpa；1.3.3高速公路向穿越土层为：1、二灰碎石层，土质坚硬。
***天然气供气工程非开挖穿越工程施工方案建设单位：xxx燃气有限公司监理单位：xxx市建设工程监理有限公司施工单位：xxx集团第二安装建设有限公司编制人：xxx二0二三年四月一、工程概况本工程为xxx30#楼天然气供气工程非开挖穿越工程，施工地点位于廉明西路，穿越直线距离长度为SDR11dn63＝47.9米（以工程实际长度为准）的燃气管。
本工程施工采用微控地下定向钻孔、扩孔铺管新技术手段进行施工（传统称为顶管）。
其施工方法是：利用非开挖钻机配备微控遥感技术进行导航，从公路路面、建筑物下方进行钻孔至对面指定位置后，进行多次的反向扩孔，将孔扩至大于所敷设的管径，将孔内的泥浆或砂石拖出（钻扩孔均采用水土分离法进行），再将所铺设的管拖入孔内至对面，不用开挖和破路面等的一种施工工艺。
施工程式为：先利用微控进行定向、测量、定位钻孔至对面指定点钻孔，然后反向扩孔至Ф150mm孔径时，再进行管道轨道的清理修正，待中压施工人员将管熔接并进行打压测试合格后，将Ф63燃气管用木塞堵住管口并将钢丝绳绑紧管头，拖放至跨越段拖入管道孔内，直至拖放到连接处，再由中压施工人员对拉好的管进行打压测试，测试合格后将管垫好，并清理好现场。
二、施工前准备工作1.人员安排1.1工程负责人：xxx负责整个工程的对外、对内协调工作。
1.2工程技术负责人：xxx负责工程技术问题。
1.3现场施工员：xxx负责定向非开挖钻机钻扩孔操作及敷设管道等施工工作。
1.4电工：xxx负责施工现场所有电线的拉设及电器设备的安全使用。
1.5安全员：蔡卓腾负责施工现场的安全生产工作。
2.主要设备清单三、施工流程1.施工流程图1.1 与业主施工现场初步交底1.1.1施工前施工人员应熟悉图纸，了解各穿越点的穿越标高、位置，穿越段内的地质和水文情况。
1.1.2会同业主及监理施工现场进行设计交底，并现场交桩。
施工队根据设计资料和设计人员所交的控制桩等进行复测，并设置可供控制和复查的标志桩、入土点桩、出土点桩和穿越中心线桩每边各2个。
非开挖工程施工方案一、概述非开挖工程指的是在不挖掘路面、地面的情况下进行的管线敷设、修复、更换等工作。
这种工程施工方式具有环保以及对路面交通、市民生活的影响小的优势，在城市维修与建设中愈发重要。
本文旨在阐述非开挖工程施工的步骤和注意事项。
二、工程前准备1.方案制定在开展非开挖工程施工前，需要根据实际情况做好方案制定的工作，包括敷设、修复和更换等的具体技术方案，施工计划、安全防护措施等。
方案设计要满足相关工程标准，具有合理性、可实施性和经济性，考虑施工现场的实际情况，使方案具有可操作性。
2.材料准备根据方案的制定，需要做好材料的准备工作。
包括管线材料、专用设备、工具等，要按照工程实际需要计划合理的材料和设备数量，确保施工过程的顺畅。
3.安全措施非开挖工程施工环境存在较多的危险因素，必须强化安全管理。
安排专人负责施工现场的安全管理，落实健康安全事项，如明确危险区域、下发安全警告、工器具维护检查等，确保人员、机器设备、材料等安全。
三、施工步骤1.现场测量施工前要对施工地现场进行详细测量，并制定测量方案和测量图纸。
包括测算管线长度、管径、高程，施工井口位置和深度等，确保工程的准确性和可操作性。
2.现场清理非开挖工程施工现场要求保持干净整洁，工作人员要对施工场地进行必要的清理工作，如排除杂物、清除泥土，以便后续施工作业。
3.管道敷设敷设管道是非开挖工程的核心工作，必须保证敷设管道的质量和安全。
根据实际情况和方案要求，采用合适的工具和设备进行施工，包括挖掘机、护道板、钢管、泥浆泵等设备，确保敷设顺利进行，并遵循相关安全操作规定。
4.管道连接连接管道是保证非开挖工程管道完整性的基本要求。
连接管道的方法包括焊接、夹紧连接和桩按装等，根据实际情况选择合适的连接方法，确保连接牢固、密封。
5.回填施工完成后，需要进行回填工作，将挖掘的土方回填至原位。
回填时要依据土方的质量和施工要求采用合适的工具和设备，确保回填的平整性和稳定性。
第1篇一、工程概况本工程位于我国某城市，主要施工内容为地下管线非开挖铺设。
工程长度约为1000米，涉及管道直径从DN100到DN600不等。
施工场地周边环境复杂，地下管线交错，施工难度较大。
二、施工方案1. 施工准备（1）组织施工队伍，进行人员培训，确保施工人员具备相关技能和经验。
（2）对施工区域进行地质勘察，了解地下管线情况，制定详细的施工方案。
（3）采购施工设备，包括钻机、管道、测量仪器等。
（4）做好施工前的各项准备工作，确保施工顺利进行。
2. 施工工艺（1）钻进工艺采用螺旋钻机进行钻进，钻头选用适合不同直径管道的钻头。
钻进过程中，严格控制钻进速度，确保钻头稳定。
（2）管道铺设管道铺设采用拖拉法，将管道通过钻机钻进孔洞，然后逐渐拉出。
铺设过程中，注意管道的平直度和倾斜度，确保管道安装质量。
（3）回填施工回填材料选用砂石混合料，回填过程中，分层回填，每层厚度控制在20-30厘米，确保回填密实。
3. 施工质量控制（1）钻进过程中，严格控制钻进速度，确保钻头稳定。
（2）管道铺设过程中，注意管道的平直度和倾斜度，确保管道安装质量。
（3）回填过程中，分层回填，确保回填密实。
（4）施工过程中，加强测量工作，确保施工精度。
4. 施工安全措施（1）施工前，对施工人员进行安全教育，提高安全意识。
（2）施工过程中，严格遵守操作规程，确保施工安全。
（3）设置安全警示标志，提醒施工人员注意安全。
（4）加强施工现场管理，确保施工安全。
三、施工进度安排1. 施工前期准备：10天2. 钻进施工：20天3. 管道铺设：15天4. 回填施工：10天5. 施工验收：5天总计：60天四、环境保护措施1. 施工过程中，严格控制施工噪音，尽量减少对周边环境的影响。
2. 施工过程中，注意施工现场的排水、防尘措施，减少对周边环境的影响。
3. 施工结束后，对施工现场进行清理，恢复原状。
五、结语本工程采用非开挖施工方法，具有施工速度快、环境影响小、施工质量高等优点。
非开挖穿越工程施工方案一、前言非开挖穿越工程是一种利用现代科技手段，在不破坏地面表面的情况下进行地下管线穿越的施工方式。
本文将介绍非开挖穿越工程的施工方案，包括施工前的准备工作、施工过程中的具体操作步骤，以及施工后的验收工作。
二、施工前的准备工作在进行非开挖穿越工程之前，需要进行一系列的准备工作，以确保施工顺利进行。
首先是对穿越区域进行现场勘测，确定地下管线的位置和深度，制定详细的施工计划。
同时，需要进行地质勘察，了解地下地层情况，确保施工安全。
另外，还需要进行材料准备和设备调试，确保施工所需的材料和设备齐全，并经过合格的检测。
同时，还需进行人员培训，确保施工人员具备必要的技能和经验，以保证施工质量。
三、施工过程中的操作步骤1. 地面预处理在进行非开挖穿越工程时，首先需要对地面进行预处理，清除地表覆盖物，确保施工通道畅通。
同时，需要对地下管线进行标识和保护，以防止施工过程中对管线造成损坏。
2. 定位和导向在确定穿越位置后，需要进行定位和导向工作，利用先进的定位设备和导向技术，确保管线准确穿越目标位置。
同时，需要进行现场监测和调整，保证施工过程中的准确性和安全性。
3. 管线穿越一切准备就绪后，开始进行管线穿越操作。
采用合适的穿越工具和技术，确保管线顺利穿越，并保证施工过程中不对地下管线和周围环境造成损坏。
四、施工后的验收工作施工完成后，需要进行验收工作，检查穿越的管线是否符合规范要求，是否存在质量问题。
同时，还需要对施工现场进行清理和整理，确保施工场地的安全和整洁。
此外，在施工完成后还需要进行工程资料的整理和归档，及时记录施工过程中的关键数据和信息，为今后的管线维护和管理提供参考。
五、结语非开挖穿越工程是一项重要的地下工程施工方式，具有较高的技术难度和专业要求。
通过本文对非开挖穿越工程施工方案的介绍，相信读者能够对该项工程有所了解，从而更好地应用于实际工程中，保障工程质量和安全。
非开挖穿越工程水平定向钻施工方案重庆蜀能通建筑工程有限公司二0一八年三月二十四日第一章编制依据一、施工方案编制主要依据1、根据现场勘查确定点位2、施工地区的水文、地质勘查资料3、相关的技术标准、规范和规程（达到给水要求）《水平定向钻进管线铺设工程技术规范》（CSTT）4、施工场地现况调查第二章工程概况一、工程基本概况本工程电力管道铺设，管径为PE160管（3孔）。
为了确保工程的顺利进行，我们建议对本次施工的地质条件进行工程地质堪探，提供行之有效的科学依据，才能高质量，高标准的按时完成施工任务。
根据现场察看我们经研究制定如下施工方案：1、本工程根据场地地形、水文、河道及周边地质条件及穿越管道曲率半径，为保证电力管道的回拖，并将电力管道稳定埋设在底，设计入地角-25度，出土角为+25度。
2、拟选的定向穿越方案将根据现场的具体位置选择钻机摆放场地，达到最佳位置作为出土点场地。
入土和出土两侧各挖一个泥浆储存坑。
第三章工程特点一、工程施工区域复杂，加大管理难度施工中需在场内建设工作坑，电力管道需从地下穿越，规划的管道拉管长度为120米左右，拉管距离较长，工程要求精准。
施工时加大测量控制的力度。
本工程施工要求“精、准、快”：(1) 工程管理人员精力充沛、年富力强，施工人员素质高。
(2) 施工要求高，追求一流质量。
(3) 遇有突发事情或有现况不符情况迅速反馈，及时与设计、监理、建设单位联系，能迅速作出合理的应对措施。
二、牵引施工采取非开挖施工方案即水平钻机钻孔牵引管道的施工方法。
该工程涉及面广，如何确保工程质量，确保施工安全是本工程重点控制的一方面。
水平导向钻进法，它的主要特点是，可根据预先设计好的铺管线路驱动装有契形钻头的钻杆从地面钻入，地面仪器接收由地下钻头内传送器发出的信息，控制钻头按照预定的方向绕过地下障碍物直达目的地，然后卸下钻头换装适当尺寸和特殊类型的回程扩大器，使之能够在拉回钻杆的同时将钻孔扩大至所需直径，并将需要铺装的管线同时返程牵回钻孔入口处。
非开挖工程施工方案1. 引言非开挖工程是指在施工过程中不需进行大规模地挖掘土地或破坏地面结构的一种施工方式。
它通常适用于需要进行管道、电缆、通讯线路等地下设施的布设与维护工作。
相比传统的开挖工程，非开挖工程具有施工时间短、对环境的干扰小、施工成本低等优点。
本文将介绍非开挖工程施工方案的制定与实施过程。
2. 施工方案的制定2.1 工程背景与目标在制定非开挖工程施工方案之前，需要对工程的背景与目标进行分析和明确。
必须明确施工的地点、范围以及需要布设或维护的地下设施。
同时，也要了解工程的安全要求、施工期限和预算限制等。
2.2 分析现场条件在制定施工方案之前，应对施工现场的实际情况进行详细的调查和分析。
包括但不限于地下管线的位置、深度、材质，地质情况，地面结构，临近建筑物和交通路线等。
2.3 技术方案选择根据现场调查和分析的结果，结合工程目标和限制条件，选择适合的非开挖工程技术方案。
常见的非开挖工程技术包括定向钻孔、水平定向钻孔、管道破管、推管法等。
选择适合的技术方案可以提高施工效率，降低成本。
2.4 施工方案编制在选择了适合的非开挖工程技术方案后，需要进一步编制施工方案。
施工方案应包括工程的总体设计、具体施工步骤、施工工艺流程、施工材料选用、设备使用等内容。
3. 施工方案的实施3.1 施工准备在开始实施非开挖工程施工方案之前，需要进行必要的施工准备工作。
包括但不限于准备施工所需的材料、设备，组织相关人员进行培训，安排工地布置等。
3.2 施工操作根据施工方案中的施工步骤和工艺流程，进行具体的施工操作。
在施工过程中，需要按照相关的安全法规和操作规程，确保施工的质量和安全。
3.3 施工监控与记录在施工过程中，需要进行实时的施工监控和记录。
监控施工进展、质量控制和安全状况，记录施工过程中的关键数据和事件，以便后期分析和总结经验。
3.4 施工总结与评估施工完成后，应进行施工总结与评估。
可以对施工方案的实施效果、施工过程中的问题以及改进措施进行分析和总结，为以后的类似工程提供参考。
非开挖工程施工方案一、背景介绍非开挖工程，即沿用地面原有结构不进行挖掘，通过无损拆除、切割、加固等技术手段进行修复、更换或新增管线、桥梁、隧道等建筑构筑物的一种工程施工方式。
随着城市建设的不断发展，非开挖工程在城市基础设施建设中得到了广泛应用，尤其是在城市繁忙道路、密集建筑区域，以及城市地下管线布局密集的地区，非开挖工程展现出了其独特的优势。
本文将对一项非开挖工程施工方案进行详细介绍，以帮助工程施工人员更加全面、系统地了解该工程的施工过程、技术要点和注意事项，确保工程顺利完成。
二、工程背景本次非开挖工程位于某城市的繁忙商业区，主要涉及城市供水管道的维修和更换工作。
该城市为历史悠久的老城区，地下管线布局复杂，部分管道已经老化，存在漏水及破损等问题，急需进行修复和更换。
本次工程的主要目标包括：1. 更换老化严重的城市供水管道，确保供水系统正常运行；2. 修复、加固已损坏的供水管道，防止二次破坏；3. 保障周边商业区域的正常用水，并最大程度减少对市民的影响。
三、工程设计根据现场勘察和分析结果，本次非开挖工程将采用以下方案进行施工：1. 采用水平定向钻孔技术，对已存在的城市供水管道进行修复和更换；2. 使用管道拖拉机等设备进行管道的铺设和拖拉，减少人工作业；3. 使用无损检测技术对管道进行全面检测，确保管道质量符合安全标准；4. 设立临时交通管制措施，确保施工过程中交通畅通，减少对周边商业区域的影响。
四、施工流程1. 施工前期准备：（1）成立施工团队，确定各人员负责任务，明确分工；（2）采购所需材料和设备，确保施工进度；（3）施工现场布置，划定施工区域和安全通道，确保安全施工。
2. 施工中期实施：（1）进行水平定向钻孔，对需要更换的城市供水管道进行修复；（2）使用管道拖拉机进行管道的铺设和拉通；（3）对已修复的管道进行无损检测，确保工程质量。
3. 施工后期验收：（1）对工程进行全面检查和验收；（2）清理施工现场，确保环境整洁；（3）拆除临时设施，结束施工。
过路非开挖工程施工一、过路非开挖工程的定义过路非开挖工程是指在不破坏地表和路面的情况下对地下管道进行维护、更换或新建等工程作业的一种工程形式。
这种工程形式可以减少对周围环境的破坏，降低施工难度，减少施工时间，提高工程效率，同时也能够保证地下管道的正常运行和延长使用寿命。
二、过路非开挖工程的施工方法1、管道水平定向钻进法：通过在地面上设置起始点和终点，利用水平定向钻机进行管道的穿越作业。
这种方法适用于地下管道较浅的情况，施工过程中需要考虑地下障碍物情况，确保施工安全。
2、管道水平推进法：通过设置起始孔和目的孔，利用液压推进器将管道推入地下进行穿越作业。
这种方法适用于地下管道较深的情况，需要考虑地质条件和管道的材质等因素，确保施工质量。
3、无开挖管道翻转法：通过在地下设置起始点和目的点，利用特殊的管道翻转设备将管道从一个点翻转到另一个点。
这种方法适用于地下管道弯曲较多或者需要进行复杂弯曲的情况，能够减少对地表的影响，提高工程效率。
4、管道拼装法：通过在地下逐段安装管道，然后将管道连接起来，完成管道的穿越作业。
这种方法适用于地下管道较长或者需要进行分段施工的情况，能够保证施工质量和安全。
三、过路非开挖工程的施工流程1、方案设计：根据工程需求和地下管道情况，设计合理的施工方案。
包括确定施工方法、施工路线、施工参数等，为后续施工作业提供技术支持。
2、现场勘察：对施工地点进行现场勘察，了解地质情况、地形地貌、地下管道分布等各种情况，为施工作业提供准确的数据和信息。
3、安全预案：根据现场情况制定安全预案，确保施工过程中的安全和质量。
包括施工人员的安全防护、施工设备的安全使用等内容。
4、施工准备：根据设计方案和现场勘察结果进行施工准备工作，包括搭建施工平台、设置施工设备、铺设管道材料等。
5、施工作业：按照设计方案和安全预案进行施工作业，确保施工质量和效率。
包括管道定向钻进、管道推进、管道翻转等各种施工方法。
6、质量检测：对施工过程进行质量检测，确保施工质量符合相关标准和规范，保证工程顺利进行。
非开挖穿越国防施工方案一、工程前期准备项目立项与审批：明确非开挖穿越国防工程的项目目的、意义和规模，提交项目建议书，获得相关部门的审批。
合同签署：与业主单位签署施工合同，明确工程范围、工期、质量标准、费用及双方责任。
组建项目团队：根据工程需求，组建由项目经理、工程师、技术员、安全员等组成的项目团队。
二、施工场地勘察地形地貌调查：详细调查施工场地地形、地貌、地质条件，了解是否存在地下障碍物、管线等。
地下管线探测：使用地下管线探测仪器，查明施工区域内地下管线的布局、材质和埋深。
气象环境分析：收集气象资料，分析施工期间可能遇到的气象条件，如降雨、风力等。
三、国防要求与规定遵守国防法律法规：严格遵循国防建设相关法律法规，确保施工活动不影响国防安全。
涉密信息管理：加强涉密信息管理，防止施工过程中的信息泄露。
军事设施保护：施工中应避让军事设施，确保不损害其安全和功能。
四、施工方案设计方案设计：根据现场勘察结果，设计非开挖穿越国防的施工方案，确保方案技术可行、经济合理。
方案审批：将设计方案提交给相关部门审批，获得施工许可。
五、安全保障措施安全教育培训：对施工人员进行安全教育培训，提高安全意识。
安全设施配备：根据施工方案，配备相应的安全设施，如防护网、警示标志等。
应急预案制定：制定应急预案，明确应急响应流程和责任人。
六、设备材料准备设备选型：根据施工方案，选择适合的非开挖穿越设备，如定向钻机、顶管机等。
材料采购：按照设计要求，采购合格的管材、连接件等施工材料。
设备材料检验：对采购的设备材料进行检验，确保其符合国家标准和施工要求。
七、施工现场管理现场布置：合理规划施工现场，设置施工区域、材料堆放区、废弃物处理区等。
人员管理：对施工人员进行合理调配，明确各自的职责和任务。
现场管理制度：制定现场管理制度，规范施工行为，确保施工有序进行。
八、施工进度与质量监控施工进度计划：制定施工进度计划，明确各阶段的任务和时间节点。
非开挖穿越工程施工方案贵州万通非开挖顶管工程有限公司二00 一四八月十日第一章编制依据一、施工方案编制主要依据1、设计图纸2、施工地区的水文、地质勘查资料3、相关的技术标准、规范和规程《给水排水管道工程施工技术规程》(DBJ01-47-2000)”《石油天然气管道穿越工程施工及验收规范》SY/T4079- 95《水平定向钻进管线铺设工程技术规范》(CSTT4、施工场地现况调查。
5、质量检验评定标准《管道工程质量检验评定标准》《城镇燃气输配工程施工及验收规范》第二章工程概况一、工程基本概况本工程为XX路新建燃气管线，XX燃气公司拟在XX河进行非开挖天燃气管道铺设。
根据现场实际测量XX河宽度为60米左右。
水面宽度30米左右，由北向南穿越直径为425mnm勺钢管。
根据钢管弯曲率计算此工程大约在250m左右。
施工范围为规划的XX北路至规划的XX南路之间。
桩号为2+740-2+990 段，距离新建桥边缘向东65米。
XX院内向西侧开挖沟槽约75米铺设管道，与现状XX路道路东侧人行道下燃气管线合口；南侧需沿XX南路规划位置向西侧开挖沟槽约75米铺设管道与XX路建成的燃气管线相连。
为了确保工程的顺利进行，我们建议对本次施工的地质条件进行工程地 质堪探，提供行之有效的科学依据，才能咼质量，咼标准的按时完成施工任 。
根据现场察看我们经研究制定如下施工方案:1、本工程根据场地地形、水文、地质条件及穿越管道曲率半径，为保证,并将工作管道管稳定埋设在河床底以下 3米，设计 12度，出土角为8度，曲率半径均按250m 予以考虑，最终回扩直径 出入土点间水平间距离为250米，定向穿越轴线总长250米左右。
2、拟选的定向穿越方案将北岸作为钻机摆放场地，南岸作为出土点场地。
,由于北岸入土点49米处有南水北调管,深度7米宽17米，所以导向规迹在49米时深度必须在7米以下。
主要实物工程量一揽表个项目名称数量 备注占机入土点场地 90北岸占用出土点组装场地 占用入土点场地开挖15020出土点开挖基坑临时设施1500第三章工程特点一、工程施工区域复杂，加大管理难度施工中需在■建设工作坑，协调难度较大。
工程管道从北向南需穿越部分房屋，规划的南水北调箱涵底及规划后XX河河底。
管道拉管长度为250本工程施工要求“精、准、快”：(1)工程管理人员精力充沛、年富力强，施工人员素质高。
(2)施工要求高，追求一流质量。
(3)遇有突发事情或有现况不符情况迅速反馈，及时与设计、监理、建设单位联系，能迅速作出合理的应对措施。
二、牵引施工采取非开挖施工方案即水平钻机钻孔牵引管道的施工方法。
该工程涉及面广，如何确保工程质量，确保施工安全是本工程重点控制的一方面。
水平导向钻进法，它的主要特点是，可根据预先设计好的铺管线路驱动装有契形钻头的钻杆从地面钻入，地面仪器接收由地下钻头内传送器发出的信息，控制钻头按照预定的方向绕过地下障碍物直达目的地，然后卸下钻头换装适当尺寸和特殊类型的回程扩大器，使之能够在拉回钻杆的同时将钻孔扩大至所需直径，并将需要铺装的管线同时返程牵回钻孔入口处。
在整个工作中，特别的混合机组提供的钻孔混合液不断地从钻头的钻口嘴喷出，用以润滑钻头，钻杆和加固钻道，以提高整个工程的工作效率。
第四章施工部署优质完成工程是建设单位要求的，更是我公司所追求的。
为了达到上述目的，必须加强有力的组织保证体系，我公司决定按现代化的组织形式，成立非开挖穿越工程项目部，在项目经理统一领导下，设立机械化施工班组，现场设专职安全员。
一、施工准备1、施工组织机构我公司在承接该项目后，充分总结以往本公司在同类施工中取得的经验，结合本工程实际，全力以赴，精心组织队伍，采取切实可行的管理方法和手段，保质保量按期完成施工任务。
调配公司精干的管理人员和技术人员，承担该施工作业，实行项目法人管理。
设项目经理1人，项目总工1人，下设5室，3个作业队。
项目经理部组织机构图如下：2、技术准备由项目经理、项目总工负责组织工程技术人员，各职能部门人员认真阅读施工图及与该工程相关的规范、规程、标准。
组织编写施工组织设计，经审定批准后的施工组织设计文件，立即发至各施工部门，并组织作业人员认真阅读、学习，使施工组织设计作为自己的依据，真正做到指导施工作用。
（1）编制依据XX河定向钻穿越工程地质勘察报告及业主的委托文件。
1）定向钻设备选用根据现场的地形及地质条件、北京东路定向钻穿越施工设计图、施工技术措施等因素，综合考虑：钻孔设备采用深圳宏建公司生产的HJ-30水平定向钻机施工，该钻机给进一回拖力为30吨。
控向系统采用金地公司生产的F600无线控向仪。
主要机械、设备见下表:机械、设备及主要工具一揽表2）施工场地的布置A、北岸作为定向钻穿越入土点，需要面积900平方、施工及推土场地，其中开挖平整场地150平方米用于钻机、泥浆搅拌系统、钻进用材料等堆放场地，其余用于临时堆放弃土，以便今后回填。
在机坑内开挖一个1米（宽）系统必须用管架搭设防雨棚，作业区四周围栏封闭施工。
B、南岸为出土点以直径425mm冈管的组焊试压及托管场地，应顺着穿越轴线在出土点前方临时租用300米长、5米宽约1500平方米的场地作为布管组焊场地和挖掘机、装载机进出场地，同时需考虑到出土坑所需的场地(约1600平方米)3、临时设施进场便道I /II入土坑需在据钻机5米处开挖深度3米，宽度2.5米，长度3米，在一侧挖一条回水沟与泥浆储蓄池相连，使泥浆集中外运。
(1)入土坑的开挖30材料堆放搅拌系统定向穿越轴线开挖之前需进行降水处理。
开挖采用CAT250挖掘机进行开挖作业，并辅以临时水平运输工具，开挖坡按1: 1放坡。
同时开挖过程中需分层进行开挖，每挖深2~3米为一层，由上往下进行，弃土必须堆放于坑槽上边界外侧10米以外，同时清除坑槽顶部滚石、狐石，防止掉入坑内，砸伤坑内施工人员。
弃渣堆放高度不得大于2.5米，以防引起该地段边坡失稳。
2、回填过程中也需分层回填，且回填必须采用粘性较强的粘性土，不得含有杂物，防止再定向钻施工中坠入孔中发生卡钻事故。
回填需分层碾压回填，每层回填高度不得大于1米，确保回填质量。
3、降水措施依据现场的地行地质条件，在入土坑、出土坑侧各布降水孔4、6个，两孔间距10米，施工口径：直径600mm深度各10米，采用CQ300钻机钻进，全孔上下入直径400mm 昆凝土封闭管及缠丝滤水管节，管周边用5—10mm砾石回填，作为滤水层防止流沙涌入孔内，淤塞降水孔。
然后下入每小时抽取30立方米以上的深井潜水泵二台，抽水量30立方米/h的设备进行地下水位的抽降。
整个开挖及回填施工期间，为保证施工的顺利进行［需不间断的抽水、降水。
降排水的同时，应随时测量地下水位的在应保证降水孔内潜水泵抽水同时，需备用2—3台同样的水泵，以便随二、施工方法1、定向施工（1）施工工艺流程本穿越工程的主要几个工序：测量放线、定向钻进导向孔施工、管道安装组焊、回扩拖管及原地貌的恢复。
