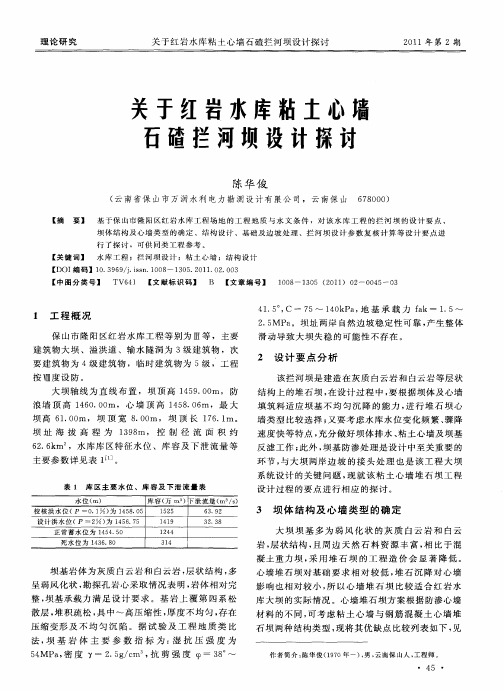

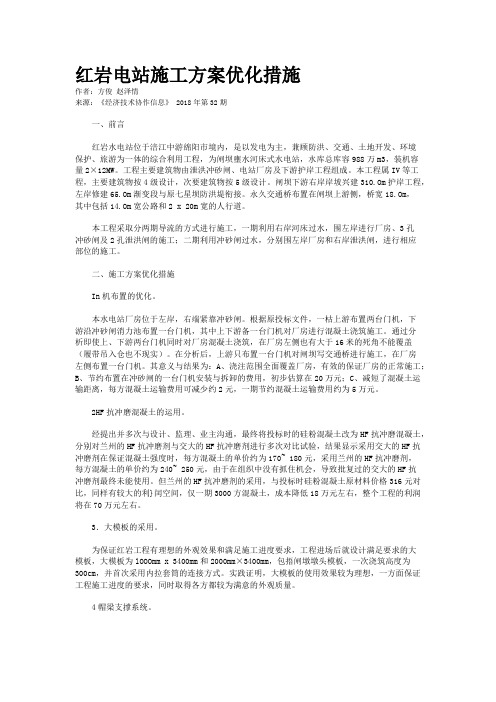

红岩电站施工方案优化措施作者：方俊赵泽情来源：《经济技术协作信息》 2018年第32期一、前言红岩水电站位于涪江中游绵阳市境内，是以发电为主，兼顾防洪、交通、土地开发、环境保护、旅游为一体的综合利用工程，为闸坝壅水河床式水电站，水库总库容988万m3，装机容量2×12MW。
工程主要建筑物由泄洪冲砂闸、电站厂房及下游护岸工程组成。
本工程属IV等工程，主要建筑物按4级设计，次要建筑物按5级设计。
闸坝下游右岸岸坡兴建310.Om护岸工程，左岸修建65.Om渐变段与原七星坝防洪堤衔接。
永久交通桥布置在闸坝上游侧，桥宽18.Om，其中包括14.Om宽公路和2 x 20m宽的人行道。
本工程采取分两期导流的方式进行施工，一期利用右岸河床过水，围左岸进行厂房、3孔冲砂闸及2孔泄洪闸的施工；二期利用冲砂闸过水，分别围左岸厂房和右岸泄洪闸，进行相应部位的施工。
二、施工方案优化措施In机布置的优化。
本水电站厂房位于左岸，右端紧靠冲砂闸。
根据原投标文件，一枯上游布置两台门机，下游沿冲砂闸消力池布置一台门机，其中上下游备一台门机对厂房进行混凝土浇筑施工。
通过分析即使上、下游两台门机同时对厂房混凝土浇筑，在厂房左侧也有大于16米的死角不能覆盖（履带吊入仓也不现实）。
在分析后，上游只布置一台门机对闸坝写交通桥进行施工，在厂房左侧布置一台门机。
其意义与结果为：A、浇注范围全面覆盖厂房，有效的保证厂房的正常施工；B、节约布置在冲砂闸的一台门机安装与拆卸的费用，初步估算在20万元；C、减短了混凝土运输距离，每方混凝土运输费用可减少约2元，一期节约混凝土运输费用约为5万元。
2HF抗冲磨混凝土的运用。
经提出并多次与设计、监理、业主沟通，最终将投标时的硅粉混凝土改为HF抗冲磨混凝土，分别对兰州的HF抗冲磨剂与交大的HF抗冲磨剂进行多次对比试验，结果显示采用交大的HF抗冲磨剂在保证混凝土强度时，每方混凝土的单价约为170~ 180元，采用兰州的HF抗冲磨剂，每方混凝土的单价约为240~ 250元，由于在组织中没有抓住机会，导致批复过的交大的HF抗冲磨剂最终未能使用。

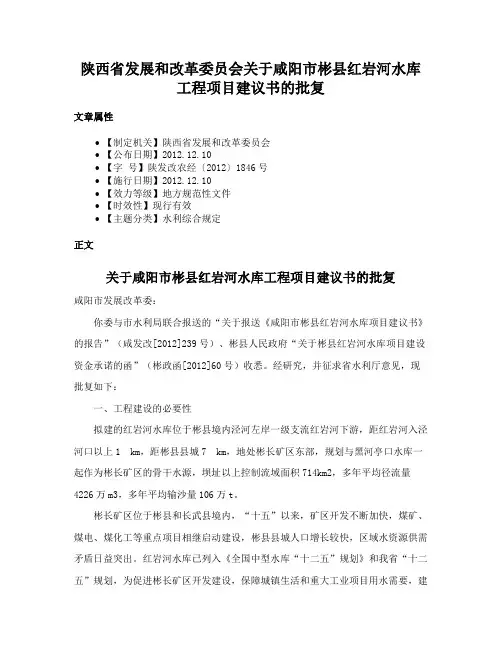

陕西省发展和改革委员会关于咸阳市彬县红岩河水库工程项目建议书的批复文章属性•【制定机关】陕西省发展和改革委员会•【公布日期】2012.12.10•【字号】陕发改农经〔2012〕1846号•【施行日期】2012.12.10•【效力等级】地方规范性文件•【时效性】现行有效•【主题分类】水利综合规定正文关于咸阳市彬县红岩河水库工程项目建议书的批复咸阳市发展改革委：你委与市水利局联合报送的“关于报送《咸阳市彬县红岩河水库项目建议书》的报告”（咸发改[2012]239号）、彬县人民政府“关于彬县红岩河水库项目建设资金承诺的函”（彬政函[2012]60号）收悉。
经研究，并征求省水利厅意见，现批复如下：一、工程建设的必要性拟建的红岩河水库位于彬县境内泾河左岸一级支流红岩河下游，距红岩河入泾河口以上1 km，距彬县县城7 km，地处彬长矿区东部，规划与黑河亭口水库一起作为彬长矿区的骨干水源，坝址以上控制流域面积714km2，多年平均径流量4226万m3，多年平均输沙量106万t。
彬长矿区位于彬县和长武县境内，“十五”以来，矿区开发不断加快，煤矿、煤电、煤化工等重点项目相继启动建设，彬县县城人口增长较快，区域水资源供需矛盾日益突出。
红岩河水库已列入《全国中型水库“十二五”规划》和我省“十二五”规划，为促进彬长矿区开发建设，保障城镇生活和重大工业项目用水需要，建设红岩河水库工程是必要的。
二、工程任务和规模红岩河水库工程的主要任务是城镇生活和工业供水，兼有拦沙功能，供水对象为彬县县城和彬长矿区重大工业项目。
工程设计水平年2020年，供水保证率不低于90%。
原则同意水库死水位按30年泥沙淤积考虑选择为880m，相应死库容2153万m3；正常蓄水位902m，相应库容6653万m3，调节库容为4500万m3；汛限水位898.5 m，相应库容5653万m3；设计洪水位900.63m，校核计洪水位906.05m，总库容7963万m3。
水库大坝枢纽工程方案1. 引言水库大坝枢纽工程是指建设水库和配套大坝枢纽设施，以实现对水资源的收集、调节和利用。
本文将介绍水库大坝枢纽工程的设计方案，包括工程的背景和需求、方案的目标和原则、具体的工程设计以及施工和监测计划。
2. 背景和需求2.1 背景水资源是人类生活和经济发展不可或缺的重要资源。
为了更好地利用和保护水资源，建设水库大坝枢纽工程成为一种常见的做法。
2.2 需求 - 收集和蓄水：水库大坝可以收集来自降雨和山区融雪的水资源，用于供水、灌溉等目的。
- 调节水流：大坝枢纽可以通过控制水库的出水，实现对水流的调节，防止洪水和干旱造成的灾害。
- 发电利用：水库大坝枢纽可以利用水流的动能，发电产生清洁能源。
- 旅游和娱乐：水库大坝枢纽工程可以提供水上运动、观光等娱乐活动的场所。
3. 方案目标和原则3.1 目标 - 实现对水资源的高效利用，满足人民生活和经济发展的需求。
- 提高水库大坝枢纽的安全性和可持续性。
- 促进生态环境保护和生态系统恢复。
3.2 原则 - 安全可靠性原则：确保大坝枢纽结构的安全性和稳定性，防止洪水、地震等自然灾害的影响。
- 经济效益原则：合理控制工程投资成本，提高工程运行的经济效益。
- 生态环境保护原则：充分考虑生态环境的保护和生态系统的恢复，减少对生态环境的影响。
4. 工程设计4.1 水库选址根据地质勘察和水文地质条件分析，选择合适的水库选址。
主要考虑的因素包括地质构造、水文地质条件、附近居民和生态环境的影响等。
4.2 水库规模和水闸设计根据需求和水资源状况，确定水库的规模大小。
同时，设计水闸以实现对水流的调节和控制。
4.3 大坝结构设计根据工程要求和地质条件，选择适合的大坝结构类型，如重力坝、拱坝、土石坝等。
进行大坝的结构设计，包括安全剖面尺寸、坝身材料、坝基处理等。
4.4 发电设备和机组设计如果水库大坝枢纽计划发电利用，需要设计相应的发电设备和机组。
包括水轮机、发电机、变压器等设备的选择与设计。

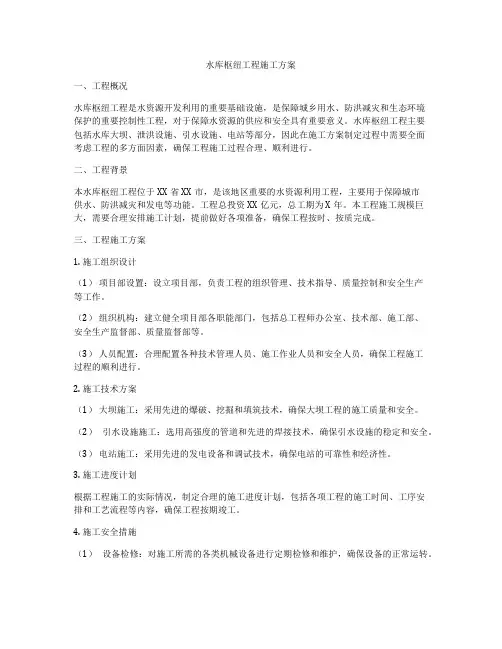

水库枢纽工程施工方案一、工程概况水库枢纽工程是水资源开发利用的重要基础设施，是保障城乡用水、防洪减灾和生态环境保护的重要控制性工程，对于保障水资源的供应和安全具有重要意义。
水库枢纽工程主要包括水库大坝、泄洪设施、引水设施、电站等部分，因此在施工方案制定过程中需要全面考虑工程的多方面因素，确保工程施工过程合理、顺利进行。
二、工程背景本水库枢纽工程位于XX省XX市，是该地区重要的水资源利用工程，主要用于保障城市供水、防洪减灾和发电等功能。
工程总投资XX亿元，总工期为X年。
本工程施工规模巨大，需要合理安排施工计划，提前做好各项准备，确保工程按时、按质完成。
三、工程施工方案1. 施工组织设计（1）项目部设置：设立项目部，负责工程的组织管理、技术指导、质量控制和安全生产等工作。
（2）组织机构：建立健全项目部各职能部门，包括总工程师办公室、技术部、施工部、安全生产监督部、质量监督部等。
（3）人员配置：合理配置各种技术管理人员、施工作业人员和安全人员，确保工程施工过程的顺利进行。
2. 施工技术方案（1）大坝施工：采用先进的爆破、挖掘和填筑技术，确保大坝工程的施工质量和安全。
（2）引水设施施工：选用高强度的管道和先进的焊接技术，确保引水设施的稳定和安全。
（3）电站施工：采用先进的发电设备和调试技术，确保电站的可靠性和经济性。
3. 施工进度计划根据工程施工的实际情况，制定合理的施工进度计划，包括各项工程的施工时间、工序安排和工艺流程等内容，确保工程按期竣工。
4. 施工安全措施（1）设备检修：对施工所需的各类机械设备进行定期检修和维护，确保设备的正常运转。
（2）安全教育：组织施工人员进行安全生产教育和培训，合理使用安全防护用具，提高安全意识。
（3）安全监督：设立专门的安全监督部门，对工程施工过程进行全程监督，发现并及时处理各类安全隐患。
5. 施工质量控制（1）质量检测：对各项工程施工过程进行质量检测，确保施工质量符合相关标准和规范。

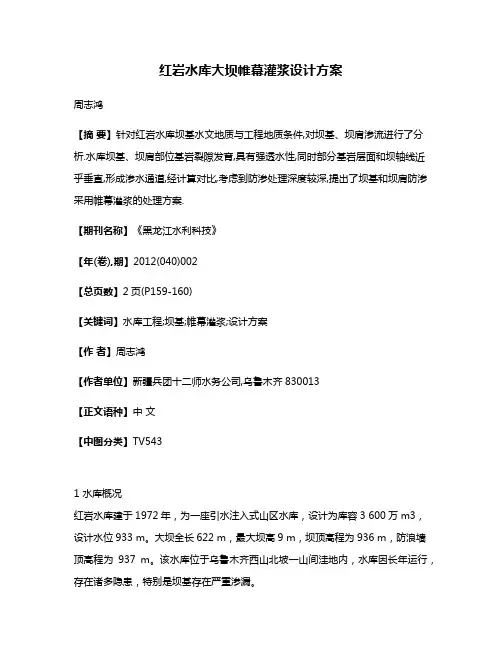

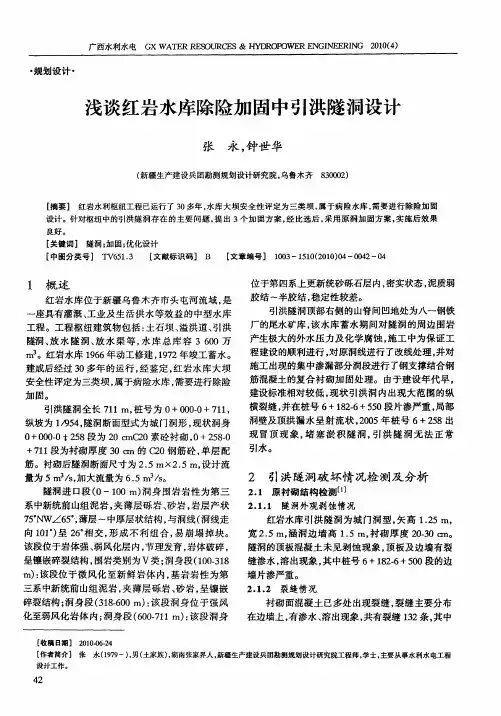

红岩水库大坝帷幕灌浆设计方案周志鸿【摘要】针对红岩水库坝基水文地质与工程地质条件,对坝基、坝肩渗流进行了分析.水库坝基、坝肩部位基岩裂隙发育,具有强透水性,同时部分基岩层面和坝轴线近乎垂直,形成渗水通道,经计算对比,考虑到防渗处理深度较深,提出了坝基和坝肩防渗采用帷幕灌浆的处理方案.【期刊名称】《黑龙江水利科技》【年(卷),期】2012(040)002【总页数】2页(P159-160)【关键词】水库工程;坝基;帷幕灌浆;设计方案【作者】周志鸿【作者单位】新疆兵团十二师水务公司,乌鲁木齐830013【正文语种】中文【中图分类】TV5431 水库概况红岩水库建于1972年，为一座引水注入式山区水库，设计为库容3 600万m3，设计水位933 m。
大坝全长622 m，最大坝高9 m，坝顶高程为936 m，防浪墙顶高程为937 m。
该水库位于乌鲁木齐西山北坡一山间洼地内，水库因长年运行，存在诸多隐患，特别是坝基存在严重渗漏。
水库兴建时，坝基未进行防渗处理，坝基岩石存在渗水通道，坝后渗水出逸点较多，渗水量较大，坝基渗漏已影响到水库的正常蓄水和大坝的安全。
两坝肩基岩裂隙发育，具有强透水性，但未进行防渗、加固处理，绕坝渗漏现象明显，在高水位情况下坝肩渗漏可能造成坝后坡的冲刷以引起管涌险情，严重影响水库正常蓄水。
2 坝址区工程地质条件水库坝体分为砂砾石填筑坝段与天然山脊坝段两部份，整个坝体均采用复合土工膜斜墙防渗结构。
其中0+000～0 +160、0+498.8～0+622坝段为砂砾石填筑坝段，0+160～0+498.8为天然山脊坝段。
防渗体的上游为砂砾料保护层与40 cm厚浆砌石下铺设无纺布护坡，防渗体均伸入坝基岩石下1.0 m，并用混凝土塞全坝段封堵。
2.1 地形地貌坝址区位于库区东端，地形呈“马鞍”型，左右坝肩为EW向延伸的基岩山脊，坝前、坝后为倾向相反的斜坡。
坝址区地面高程927～935 m，左右坝肩山脊顶部高出坝顶30～50 m。
水利水电工程枢纽布置设计基本方法枢纽布置主要包括拦河大坝坝址、水电站厂房、溢流泄洪闸、船闸、非溢流坝等的相对位置、结构型式等。
一、枢纽布置影响因素枢纽工程是一项涉及面较广，影响因素很多的复杂的系统工程，枢纽工程布置涉及工程区域河流规划、地形地质条件、水文条件、开发规模、工程等级、经济指标、防洪抗震、交通航运、淹没移民、环境影响等方面，对于流量较大流速较高及重要的导流、泄水、航道等建筑物，一般的大中型水利枢纽还应该通过水工模型的试验论证，优化枢纽各个建筑物的布置和工程水力特性，为枢纽工程的优化布置提供依据。
枢纽布置要考虑的因素很多：地形地质条件、水流条件、交通条件、运行条件、工程量和投资、施工导流和通航、施工工期等。
枢纽布置中，首先应选择适宜修建拦河大坝的坝址，其次要考虑泄水和引水发电建筑物位置。
一般情况下，坝址应选择在河床覆盖层不太深、两岸山体雄厚且地形完整、坝址区滑坡及坍塌等物理地质现象不发育的河段。
不同的地形地质条件，结合修筑大坝的料源条件等，可以选择与之相适应的土石坝、混凝土坝以及混凝土与土石混合坝坝型，形成土石坝枢纽、混凝土坝枢纽和混合坝枢纽的布置。
不同坝型的枢纽，其泄水、引水发电建筑物布置可以根据具体条件有不同的布置方式。
地形地质条件较好的“V”形河谷，可以布置混凝土拱坝枢纽，坝身布置泄洪设施，岸边布置地下发电厂房；坝址区地形宽阔，地质条件较好，可以布置混凝土重力坝泄水设施，河床式发电厂房；河床覆盖层深，当地土石材料丰富，可以布置土石坝枢纽，岸边布置泄水建筑物和引水发电厂房；河流上游落差较陡的山区河流上，常在上游取水点修建混凝土拦河泄洪坝，利用引水明渠，隧洞集中水头至下游发电厂房。
布置型式不一而足。
同时，还采取环境保护以及改善移民生产生活的种种措施，比如选址时少占用耕地等，通过设置生态泄水闸或生态放水孔等泄放生态流量消除脱水河段。
必要时设置分层取水取水口下泄不同温度的水以利于下游河道鱼类生长等。

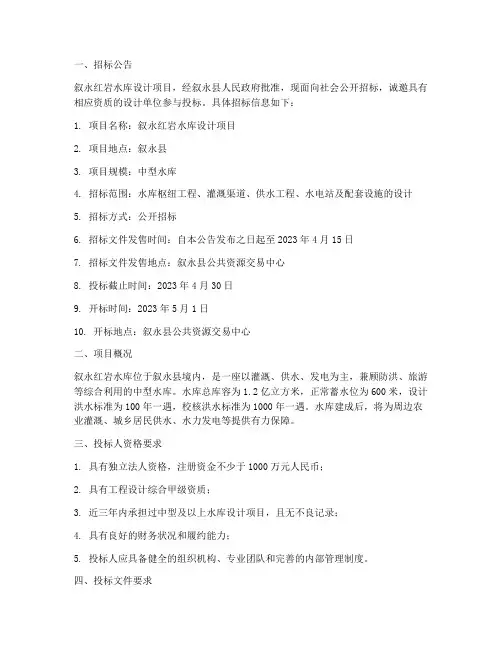

一、招标公告叙永红岩水库设计项目，经叙永县人民政府批准，现面向社会公开招标，诚邀具有相应资质的设计单位参与投标。
具体招标信息如下：1. 项目名称：叙永红岩水库设计项目2. 项目地点：叙永县3. 项目规模：中型水库4. 招标范围：水库枢纽工程、灌溉渠道、供水工程、水电站及配套设施的设计5. 招标方式：公开招标6. 招标文件发售时间：自本公告发布之日起至2023年4月15日7. 招标文件发售地点：叙永县公共资源交易中心8. 投标截止时间：2023年4月30日9. 开标时间：2023年5月1日10. 开标地点：叙永县公共资源交易中心二、项目概况叙永红岩水库位于叙永县境内，是一座以灌溉、供水、发电为主，兼顾防洪、旅游等综合利用的中型水库。
水库总库容为1.2亿立方米，正常蓄水位为600米，设计洪水标准为100年一遇，校核洪水标准为1000年一遇。
水库建成后，将为周边农业灌溉、城乡居民供水、水力发电等提供有力保障。
三、投标人资格要求1. 具有独立法人资格，注册资金不少于1000万元人民币；2. 具有工程设计综合甲级资质；3. 近三年内承担过中型及以上水库设计项目，且无不良记录；4. 具有良好的财务状况和履约能力；5. 投标人应具备健全的组织机构、专业团队和完善的内部管理制度。
四、投标文件要求1. 投标文件应包括以下内容：（1）投标函及法定代表人身份证明；（2）企业资质证书、营业执照、税务登记证；（3）近三年承担过的中型及以上水库设计项目业绩；（4）项目负责人及主要设计人员的简历、业绩；（5）设计方案及服务承诺；（6）投标保证金缴纳凭证。
2. 投标文件应密封，并在封口处加盖公章。
五、评标办法1. 评标委员会将根据投标文件的内容，对投标单位进行综合评分。
2. 评标委员会将重点关注以下方面：（1）投标人资质、业绩；（2）项目负责人及主要设计人员的专业能力和经验；（3）设计方案的技术先进性、合理性、经济性；（4）服务承诺及响应能力。

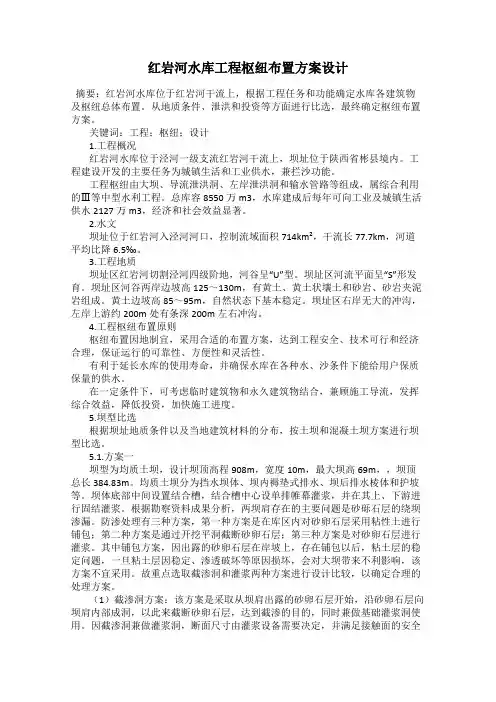

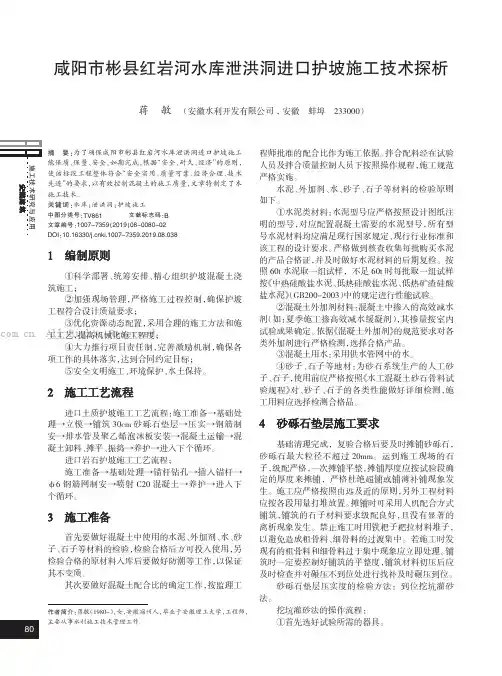

红岩河水库工程枢纽布置方案设计发表时间：2018-07-12T17:24:47.103Z 来源：《基层建设》2018年第13期作者：李龙[导读] 摘要：红岩河水库位于红岩河干流上，根据工程任务和功能确定水库各建筑物及枢纽总体布置。
（陕西省水利电力勘测设计研究院西安 710001）摘要：红岩河水库位于红岩河干流上，根据工程任务和功能确定水库各建筑物及枢纽总体布置。
从地质条件、泄洪和投资等方面进行比选，最终确定枢纽布置方案。
关键词：工程；枢纽；设计1.工程概况红岩河水库位于泾河一级支流红岩河干流上，坝址位于陕西省彬县境内。
工程建设开发的主要任务为城镇生活和工业供水，兼拦沙功能。
工程枢纽由大坝、导流泄洪洞、左岸泄洪洞和输水管路等组成，属综合利用的Ⅲ等中型水利工程。
总库容8550万m3，水库建成后每年可向工业及城镇生活供水2127万m3，经济和社会效益显著。
2.水文坝址位于红岩河入泾河河口，控制流域面积714km²，干流长77.7km，河道平均比降6.5‰。
3.工程地质坝址区红岩河切割泾河四级阶地，河谷呈“U”型。
坝址区河流平面呈“S”形发育。
坝址区河谷两岸边坡高125～130m，有黄土、黄土状壤土和砂岩、砂岩夹泥岩组成。
黄土边坡高85～95m，自然状态下基本稳定。
坝址区右岸无大的冲沟，左岸上游约200m处有条深200m左右冲沟。
4.工程枢纽布置原则枢纽布置因地制宜，采用合适的布置方案，达到工程安全、技术可行和经济合理，保证运行的可靠性、方便性和灵活性。
有利于延长水库的使用寿命，并确保水库在各种水、沙条件下能给用户保质保量的供水。
在一定条件下，可考虑临时建筑物和永久建筑物结合，兼顾施工导流，发挥综合效益，降低投资，加快施工进度。
5.坝型比选根据坝址地质条件以及当地建筑材料的分布，按土坝和混凝土坝方案进行坝型比选。
5.1.方案一坝型为均质土坝，设计坝顶高程908m，宽度10m，最大坝高69m，，坝顶总长384.83m。
均质土坝分为挡水坝体、坝内褥垫式排水、坝后排水棱体和护坡等。
坝体底部中间设置结合槽，结合槽中心设单排帷幕灌浆，并在其上、下游进行固结灌浆。
根据勘察资料成果分析，两坝肩存在的主要问题是砂砾石层的绕坝渗漏。
防渗处理有三种方案，第一种方案是在库区内对砂卵石层采用粘性土进行铺包；第二种方案是通过开挖平洞截断砂卵石层；第三种方案是对砂卵石层进行灌浆。
其中铺包方案，因出露的砂卵石层在岸坡上，存在铺包以后，粘土层的稳定问题，一旦粘土层因稳定、渗透破坏等原因损坏，会对大坝带来不利影响，该方案不宜采用。
故重点选取截渗洞和灌浆两种方案进行设计比较，以确定合理的处理方案。
（1）截渗洞方案：该方案是采取从坝肩出露的砂卵石层开始，沿砂卵石层向坝肩内部成洞，以此来截断砂卵石层，达到截渗的目的，同时兼做基础灌浆洞使用。
因截渗洞兼做灌浆洞，断面尺寸由灌浆设备需要决定，并满足接触面的安全渗透比降。
同时，施工期为了方便截渗洞开挖衬砌及坝基灌浆施工，以及工程运行期坝肩渗流观测交通需求，在截渗洞下游两坝肩各设置一条永久交通洞。
该方案投资380万元。
（2）灌浆方案：本方案可结合坝基防渗处理，在左、右坝肩各增设一排灌浆孔，通过灌浆有效地隔断岩石上部砂卵石层，与主帷幕形成一道连续的防渗体。
该方案投资160万元。
灌浆方案施工较简单，工程量小，投资占优，并且可与帷幕灌浆共同施工，有利于缩短工期，存在问题主要是砂砾石层组成不均一，结合类似工程施工情况，灌浆质量不易保证，防渗可靠性不高，后期处理困难。
而对于截渗洞方案，针对性强，能有效的截断砂砾石层，截渗效果较可靠，截渗洞亦可作为灌浆洞使用，缺点是在下游坝肩需要布置左、右两条交通洞，投资较大，与大坝坝体施工有一定干扰。
综合比较，截渗洞方案工程应用较多，工程处理措施彻底，隐患少，故采用截渗洞方案处理绕坝渗漏问题。
5.2.方案二坝型为碾压混凝土重力坝，主要建筑物由砼坝体、坝身泄洪系统、输水建筑物等组成。
坝顶高程906m，坝顶上游侧设防浪墙，坝顶宽度8m，坝基置于弱风化基岩中部，最大坝高85m，坝顶长度366m，设非泄洪坝、泄洪坝和输水坝段。
大坝建基面河床坝段置于弱风化基岩中下部，岸坡坝段置于弱风化基岩中上部，以上部分予以清除，在基础设置固结灌浆、帷幕灌浆及坝基排水设施。
泄洪建筑物为坝顶中部的开敞式溢流堰并设3孔开敞式泄洪闸和底部的2孔泄洪放空底孔。
输水建筑物布置在靠近底孔的左侧坝段，由塔式进水口、压力钢管、减压调流阀室、下游输水明渠、汇流池和退水渠等组成。
两岸870m以上为土层，为保证重力坝与岸坡的衔接，在两岸坝头采用伸入式连接，即在混凝土坝坝头部分用混凝土刺墙伸入到岸坡中，刺墙与两岸衔接部分用黄土回填碾压密实，以起到延长渗径、增加坝体稳定性及减少渗漏量的作用。
5.3.布置方案分析大坝左岸塬顶广泛分布黄土地层，储量可满足填筑均质土坝的要求。
质量除天然含水率偏低外，其余指标均满足筑坝土料的质量要求。
砂卵石料和砼用粗骨料，可在距大坝下游的泾河及黑河两岸的高渠、乔家坡及安华三处泾河河滩可开采。
当地无理想的砂料，初选距坝址约150km的咸阳渭河砂料场采购。
块石料从距坝址以东19km的彬县炭店乡半坡村百子沟石料场采购，岩性为三叠系厚层长石砂岩，储量丰富，开采运输方便。
均质土坝方案比碾压混凝土重力坝方案投资少3415万元，节省投资。
另外，对于红岩河水库的库水含沙量较大，运行30年后如需加高坝体，进一步发挥水库效益，砼坝比土坝工程量、难度均更大。
综合比较，选定均质土坝。
6.泄洪建筑物比选对于泄洪建筑物布置方案，依据地质勘察成果，坝址处河谷为对称的“U”型，左岸边坡呈微“凹”型，上部地形破碎，下部完整，右岸基岩裸露，边坡笔直、平滑、完整。
河谷最低高程840.0m，两岸塬面高程约970.0m，坡面基岩岩面顶高程在877m～880m，其上为深厚黄土、壤土层。
因此，为避免进口放水塔基础坐落于软基上，泄洪洞宜布置成深式进水口，同时可满足枢纽施工期导流及水库放空需要。
左岸结合坝肩大平台开挖，布置开敞式溢洪道。
结合坝址处地形、地质条件，泄洪建筑物布置拟定了以下二种方案：6.1.方案一：泄洪建筑物由两条泄洪洞组成，右岸布置无压泄洪洞（兼导流）、左岸布置有压泄洪洞，设计布置如下：（1）右岸泄洪洞导流泄洪洞进口引渠段、放水塔、洞身段（城门洞型）、拱涵段、出口明槽段、挑流鼻坎和护坦海漫段等部分组成。
（2）左岸泄洪洞左岸泄洪洞由进口段、放水塔、洞身段、出口闸室和挑流消能等部分组成，结合地形条件，左岸泄洪洞轴线需布置转弯，适宜布置成压力洞形式。
由于有压洞洞身容易出现泥沙淤堵，结合进口位置岩面高程，塔后接“龙抬头”形式洞身，可降低进口塔体高度，减少边坡开挖量。
泄洪洞断面采用圆形，结构受力状态有利，为方便施工，开挖断面采用仿马蹄形。
出口挑流消能，经济合理，不影响其他相邻建筑物安全。
6.2.方案二：泄洪建筑物由右岸泄洪洞、溢洪道组成，溢洪道布置于左岸，进口设置闸门控制，设计布置如下：（1）右岸泄洪洞（同方案一）（2）溢洪道溢洪道布置在左岸坝头，结合地形条件，选用正槽式进水型式。
左岸岸坡在坝顶高程以上为黄土质高边坡，结合枢纽建筑物布置及溢洪道建筑物进、出口条件，为避免弯道水流对建筑物运行及结构产生的不利影响，将溢洪道轴线布置成直线。
溢洪道宽度选择根据单宽流量规模，并参照类似工程经验确定。
溢洪道由引水渠、控制段、泄槽段、挑流段和护坦等部分组成。
根据地质勘探，闸基段上部覆盖有15～26m厚的Q2eol黄土状壤土，土质均匀且硬塑，无湿陷性，溢洪道基础大部分置于土基上。
6.3.布置方案分析：方案一中两个泄洪建筑物运用灵活，单个泄洪洞均能满足设计洪水泄洪要求。
隧洞断面尺寸适中，岩石埋深满足要求，建筑物结构安全性较高。
枢纽总体布置较协调，建筑物相互关系紧凑、干扰小。
左岸有压泄洪洞需布置弯道，水力流态稍差。
两条泄洪洞均为深孔进口，为防止多泥沙水库出现进口、洞身淤堵，需定期泄洪拉沙。
综合投资相对较高。
方案二中两个泄洪建筑物运用灵活，常遇洪水主要通过右岸泄洪洞泄洪，非常洪水两者联合泄洪，且泄洪建筑物超泄量较大。
综合投资相对节省。
溢洪道泄洪流量较大，大部分基础处于土基上，建筑物结构安全性较差，威胁水库运行。
枢纽对外交通在下游出口位置布置较为困难。
两种方案均可行，各有优缺点，但对于溢洪道建筑物，由于地质条件限制，大部分地基处于土基上，且泄洪规模、流速大，参考类似工程情况，实际运行中易发生建筑物结构安全性问题，比较严重的主要有排水失效后的底板稳定、接缝止水隐患等，威胁水库安全运行。
大坝下游距彬县县城约7km，安全性至关重要。
因此，考虑这一主要因素，选定两条泄洪洞方案。
7.输水建筑物比选输水建筑物由进口放水塔和输水管道两部分组成。
红岩河水库在运行期坝前泥沙淤积逐年抬高，供水要求引取水库表层的清水，故进口设置分层取水塔。
经设计分析，输水布置采用右岸和左岸输水两种方案进行比较。
7.1.方案一：考虑输水与右岸泄洪洞结合，分层取水口布置在右岸泄洪洞放水塔左侧塔壁，为表层取水方式。
输水管道悬挂于泄洪洞洞顶，在大坝下游出泄洪洞后采用管桥横跨过下游河床至左岸汇流池。
7.2.方案二：输水布置在左岸，结合地形、地质，采用坝下埋涵形式。
进口分层取水塔位于左岸泄洪洞右侧，后接输水涵管。
7.3.布置方案分析：左岸输水涵管位于大坝下部，与大坝施工干扰大，且检修较困难。
右岸输水方案避免了与大坝施工的相互干扰，检修方便，工程投资较左岸输水方案减少222.09万元，优势明显，故选定右岸输水方案布置形式。
8.结语经过各个建筑物系列的比选，最终确定枢纽布置。
采用均质土坝、右岸导流泄洪洞、左岸泄洪洞和右岸输水管道等组成。
作者简介李龙（1988-），男，陕西西安人，助理工程师，主要从事水利水电勘设计。
