坑爹的模电试卷编号01………………………………………………………………………………………………………………一、填空（本题共20分，每空1分）：1．整流电路的任务是__________；滤波电路的任务是__________。

2．在PN结的形成过程中，载流子的扩散运动是由于__________而产生的，漂移运动是__________作用下产生的。

3．放大器有两种不同性质的失真，分别是__________失真和__________失真。

4．在共射阻容耦合放大电路中，使低频区电压增益下降的主要原因是__________的影响；使高频区电压增益下降的主要原因是__________的影响。

5．在交流放大电路中，引入直流负反馈的作用是__________；引入交流负反馈的作用是___________。

6．正弦波振荡电路一般由__________、__________、__________、__________这四个部分组成。

7．某多级放大器中各级电压增益为：第一级25dB 、第二级15dB 、第三级60dB ，放大器的总增益为__________，总的放大倍数为__________。

8．在双端输入、单端输出的差动放大电路中，发射极公共电阻R e对__________信号的放大无影响，对__________信号的放大具有很强的抑制作用。

共模抑制比K CMR为__________之比。

9．某放大电路的对数幅频特性如图1（在第三页上）所示，当信号频率恰好为上限频率时，实际的电压增益为__________dB。

二、判断（本题共10分,每小题1分，正确的打√，错误的打×）：1、（）构成各种半导体器件的基础是PN结，它具有单向导电和反向击穿特性。

2、（）稳定静态工作点的常用方法主要是负反馈法和参数补偿法。

3、（）在三极管的三种基本组态中，只有电流放大能力而无电压放大能力的是基本共集组态。

4、（）若放大电路的放大倍数为负值，则引入的一定是负反馈。

模拟试卷（一）一、填空题（每空1分，共30分）1、设某元件两端电压 u 和通过的电流 i 为关联参考方向，则该元件瞬时吸收功率的表达式为p = 。

当 p ＜ 0时，元件 （吸收、发出）功率，该元件是一个 （电源、负载）。

2、有一角频率为314弧度/秒的正弦电压，相量式为022060U V ∙=∠，则该电压的幅值为 ；有效值为 ；初相位为 ；其瞬时值表达式为 。

3、在角频率为ω 的正弦交流电路中，R 、L 、C 元件上电压与电流的相量关系式分别为R ： ；L ： ；C ： 。

4、铁磁材料是制造各种电工设备的重要材料。

其磁性能主要表现为具有性、 性和 性。

5、在三相对称电源的星形连接中，线电压是相电压的 倍；在相位上，线电压 （超前、滞后） 对应的相电压为π/6.6、根据三极管（NPN 硅管）工作状态的不同，其输出特性分为三个区，即 。

若发射结正偏、集电结反偏，则三极管工作在 区，此时其基-射极电压约为 。

7、对于理想运算放大器，使其工作在线性区的外部条件是引入 ，此时有虚短和虚断两个简化原则，虚短指 ；虚断指 。

8、小型直流稳压电源的基本组成部分有 、 、 和 。

9、在8421BCD 码中，对应十进制数码“3”和“6”的编码分别是 、 。

10、JK 触发器的特征方程为 ，欲使在触发脉冲CP 到来时，触发器的输出状态不变（1n n QQ +=），则J 、K 端信号应为 ；欲使触发器的输出状态翻转（1n n Q Q +=），则J 、K 端信号应为 。

二、单项选择题（每小题1分，共10分）11、有一交流负载的等效复阻抗为 Z = 5 + j5(Ω)，端电压为 U ∙，电流为 I ∙，则下列各式中正确的是（ ）。

A 、10Z =ΩB 、U Z I =⋅C 、U ∙与I ∙的相位差45o ϕ= 12、关于有功功率 P 、无功功率 Q 和视在功率 S 的说法中正确的 是： （ ）A 、S =、它们有相同的单位 C 、S 为电源的输出功率13、在以下类型的变压器中，属于升压变压器的是： （ ）A 、自耦变压器B 、电流互感器C 、电压互感器14、在以下低压电器的符号中，交流接触器的文字符号是： （ ）A 、KMB 、FRC 、KT15、下列关于三相异步电动机转速 n 的说法中正确的是： （ ）A 、n = 60f/pB 、与电源频率成正比C 、低于同步转速16、P 型半导体的主要导电方式是靠（ ）导电。

汽车维修电工初级（汽车电路识图）模拟试卷2(题后含答案及解析)题型有：1. 名词解释题 2. 填空题 3. 单项选择题 4. 判断题请判断下列各题正误。

5. 简答题1．项目：正确答案：在电气图中，通常把用一个图形符号表示的基本件、部件、组件、功能单元、设备、系统等统称为项目。

涉及知识点：汽车电路识图2．电路原理图：正确答案：是根据国家颁布的有关技术标准，用图形符号、文字符号，以统一规定的方法，把电路画在图纸上。

它是电气技术中使用最广泛的一种重要的电路简图。

涉及知识点：汽车电路识图填空题请完成下列各题，在各题的空处填入恰当的答案。

3．汽车上的电源为_______和_______。

正确答案：蓄电池；发电机涉及知识点：汽车电路识图4．图形符号一般为_______或_______布置，但在不改变符号意义或不引起混淆的前提下，可根据图样布置的需要进行_______或镜像放置。

正确答案：水平；垂直；旋转涉及知识点：汽车电路识图5．一个完整的项目代号由四个代号段组成，分别是_______、_______、_______和_______。

正确答案：高层代号；位置代号；种类代号；端子代号涉及知识点：汽车电路识图6．原理框图中，原则上均应标注项目代号，项目代号一般紧靠框的_______或_______标注。

正确答案：上方；左上方涉及知识点：汽车电路识图7．为了尽量接近实际情况，敷线图中的电器不用_______，而是用该电器的_______或特征表示。

正确答案：图形符号；外形轮廓涉及知识点：汽车电路识图8．导线的_______标注在颜色代码的_______，单位为_______时不标注。

正确答案：截面积；前面；毫米涉及知识点：汽车电路识图9．五十铃汽车不同电路采用了不同色标绝缘层的导线，电路中主要线束的导线用_______，属于辅助电路的导线用_______。

正确答案：单色；带色条涉及知识点：汽车电路识图10．帕萨特轿车大部分_______和_______都安装在中央线路板正面，_______从中央线路板反面接插后通往各用电设备。

浙江省20003年综合高中电子电工类专业会考模拟试卷（二）学校 班级 姓名 得分电工基础部分一．填空题（每空格1分、共15分)1、电流强度为2A 的电流在1小时内通过导体横截面的电量是 库仑。

2、电源电动势是2V ,内阻是0。

2Ω，当外电路断路时，路端电压是 V 。

3、某导体两端加上3V 电压时,流过导体电流为0.6A ，则导体电阻应为 Ω，其两端改变为6V 时，电阻应为 Ω.4、如图测电阻,所测阻值比实际阻值要 。

5、电桥电路不平衡时是 电路,平衡时是 电路。

6、已知正弦交流电压u=311sin （628t —30˚）伏，它的最大值是 ，有效值 ，频率 ,初相位 。

7、在R —L —C 串联正弦交流电路中，当X L X C 时,电路呈容性。

8、三相电源绕组的联接方式有 联接和三角形联接。

9、下图中交流电压表V 和V 1的读数分别为10V 和8V ,则V 2的读数为 V 。

10、两只电容器C 1=2uF 耐压60V ，C 2=4uF ，耐压100V ，串联后接到120V 电压上，能安全工作吗? 。

11、某“220V ，300W ”的电热器,正常使用2小时，其耗电是 度. 二．选择题(每题2分，共10分)1．R 1，R 2相串联,已知R 1=3R 2,若R 1上消耗的功率为3W,则R 2上消耗的功 率是( ）A 。

9WB 。

1W C.31W D 。

3W2．电量为+3q 的金属小球A 和带电量为—q 的同样大小的金属小球B 在真空中相距为r ，相互作用力为F ，将它们接触后在放回真空相距2r 时，它们间的作用力为：（ )A.41 F B 。

21F C 。

121F D.43F3．如图，当开关S 接通后，灯泡B 的亮度变化是:（ )A.变量B.变暗C.不变D.不能确定4．在感性负载两端并联电容使电路的功率因数提高后,负载所消耗的电能将：（ ）A 。

增大B 。

减小C 。

不变D 。

不能确定 5．若电路中某元件两端电压u=20sin （314t —180˚)V ，电流i=5sin （314tt+180˚），则该元件是：（ )A 。

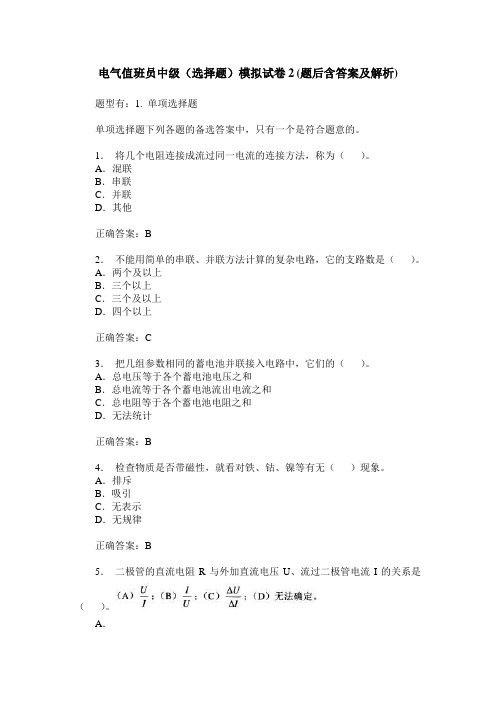

电气值班员中级（选择题）模拟试卷2(题后含答案及解析)题型有：1. 单项选择题单项选择题下列各题的备选答案中，只有一个是符合题意的。

1．将几个电阻连接成流过同一电流的连接方法，称为（）。

A．混联B．串联C．并联D．其他正确答案：B2．不能用简单的串联、并联方法计算的复杂电路，它的支路数是（）。

A．两个及以上B．三个以上C．三个及以上D．四个以上正确答案：C3．把几组参数相同的蓄电池并联接入电路中，它们的（）。

A．总电压等于各个蓄电池电压之和B．总电流等于各个蓄电池流出电流之和C．总电阻等于各个蓄电池电阻之和D．无法统计正确答案：B4．检查物质是否带磁性，就看对铁、钴、镍等有无（）现象。

A．排斥B．吸引C．无表示D．无规律正确答案：B5．二极管的直流电阻R与外加直流电压U、流过二极管电流I的关系是（）。

A．B．C．D．正确答案：A6．把其他形式的能量转换成电能的设备叫（）。

A．电源B．电动势C．电流源D．电压源正确答案：A7．铝材料与铜材料相比较，两者导电性能为（）。

A．铝比铜好B．铜比铝好C．铜铝一样D．不一定正确答案：B8．一根导线均匀拉长为原来的3倍，则它的电阻为原阻值的（）倍。

A．3B．6C．9D．12正确答案：C9．如图A—18所示三极管，用试验方法测得三极各端电压分别为1端对地-6．2V，2端对地-6V，3端对地-9V，则发射极为（）。

A．1端B．2端C．3端D．不能定正确答案：B10．共射极放大电路中，输入信号加在三极管的（）。

A．基极与发射极之间B．基极与集电极之间C．发射极与集电极之间D．其他连接方式正确答案：A11．用万用表测量半导体二极管时，万用表电阻挡应调到（）。

A．R×1挡B．R×100挡C．R×100k挡D．R×10挡正确答案：B12．某一静电场内的电力线如图A—22所示，（）点的电场强度最大。

A．aB．bC．cD．d正确答案：A13．当一台电动机轴上的负载增加时，其定子电流（）。

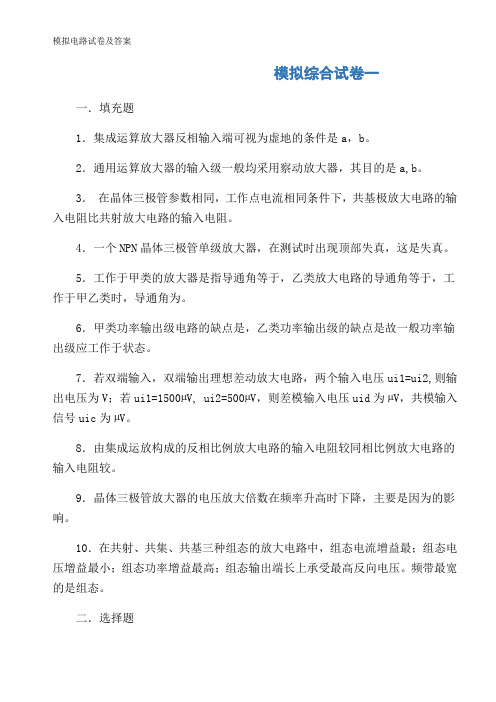

模拟综合试卷一一．填充题1．集成运算放大器反相输入端可视为虚地的条件是a，b。

2．通用运算放大器的输入级一般均采用察动放大器，其目的是a,b。

3．在晶体三极管参数相同，工作点电流相同条件下，共基极放大电路的输入电阻比共射放大电路的输入电阻。

4．一个NPN晶体三极管单级放大器，在测试时出现顶部失真，这是失真。

5．工作于甲类的放大器是指导通角等于，乙类放大电路的导通角等于，工作于甲乙类时，导通角为。

6．甲类功率输出级电路的缺点是，乙类功率输出级的缺点是故一般功率输出级应工作于状态。

7．若双端输入，双端输出理想差动放大电路，两个输入电压ui1=ui2,则输出电压为V；若ui1=1500µV, ui2=500µV，则差模输入电压uid为µV，共模输入信号uic为µV。

8．由集成运放构成的反相比例放大电路的输入电阻较同相比例放大电路的输入电阻较。

9．晶体三极管放大器的电压放大倍数在频率升高时下降，主要是因为的影响。

10．在共射、共集、共基三种组态的放大电路中，组态电流增益最；组态电压增益最小；组态功率增益最高；组态输出端长上承受最高反向电压。

频带最宽的是组态。

二．选择题1．晶体管参数受温度影响较大，当温度升高时，晶体管的β，ICBO,uBE的变化情况为（）。

A．β增加，ICBO,和 uBE减小B. β和ICBO增加，uBE减小C．β和uBE减小，ICBO增加D. β、ICBO和uBE都增加2．反映场效应管放大能力的一个重要参数是（）A. 输入电阻B. 输出电阻C. 击穿电压D. 跨导3．双端输出的差分放大电路主要（）来抑制零点飘移。

A. 通过增加一级放大B. 利用两个C. 利用参数对称的对管子D. 利用电路的对称性4．典型的差分放大电路由双端输出变为单端输出，共模电压放大倍数（）。

A. 变大B. 变小C. 不变D. 无法判断5．差分放大电路的共模抑制比KCMR越大，表明电路（）A. 放大倍数越稳定B. 交流放大倍数越大C. 直流放大倍数越大D. 抑制零漂的能力越强6．负反馈放大电路以降低电路的（）来提高嗲路的其他性能指标。

………密………封………线………以………内………答………题………无………效……电子科技大学二零XX 至二零XX 学年第X 学期期终考试模拟集成电路原理课程考试题 A 卷（120分钟）考试形式：开卷考试日期20XX 年月日课程成绩构成：平时10 分，期中0 分，实验10 分，期末80 分一二三四五六七八九十合计一．选择题（共20题，每题2分，共40分）1.对于MOS管, 当W/L保持不变时, MOS管的跨导随漏电流的变化是( B )A. 单调增加B. 单调减小C. 开口向上的抛物线D.开口向下的抛物线.2. 对与MOS器件,器件如果进入饱和区, 跨导相比线性区将( A )Ａ增加 B.减少 C不变 D 可能增加也可能减小3. 在W/L相同时, 采用”折叠”几何结构的MOS管较普通结构的MOS管, 它的栅电阻( C )A 增大B 不变C 减小D 可能增大也可能减小4. 关于衬底PNP,下列说法正确的是( A )A．所有衬底PNP集电极电压必须相同.B．所有衬底PNP发射极电压必须相同.C．所有衬底PNP基极电压必须相同.D．所有衬底PNP各个电极电压可以任意设定5. 对于扩散电阻, 其宽度越大, 则电阻值越易做得( A )A 精确, B误差大, C 误差可大可小, D电阻间的相对误差大.6. 室温下, 扩散电阻阻值的温度系数为( A )A 正, B零, C负, 可正可负7.在集成电路中决定互联线宽度的因素有( A )A．大电流密度限制.B．Si-Al互熔问题.C．互联线的温度系数………密………封………线………以………内………答………题………无………效……D．是否形成欧姆接触.8. 套筒式共源共栅运放和折叠式共源共栅运放相比, 它的( B )较大些A. 最大电压输出摆幅B. 差模增益C. 极点频率D.功耗9.在版图设计上, 采用比例电阻和比例电容的设计可以( C )A. 提高电阻或电容自身的绝对精度,B. 提高电阻或电容自身的相对精度,C. 减小电阻或电容间的比例误差D. 无影响10.差分对中, 不影响其共模抑制比的因素为( C )A．差分管的对称性B．电流源的交流阻抗C．输入电压幅度D．电阻R C1和R C2的对称性11. Cascode电流镜的最小输出电压V MIN(out)的值为( C )A．V ON+V TN B.2(V ON+V TN) C. 2V ON+V TN D. V ON+2V TN12.对于ED NMOS基准电压源电路, 其中的两个NMOS的工作状态为( A )A, 都是饱和区B. 一个是饱和区, 一个是线性区C 都是线性区D都是亚阈值区13正偏二级管正向压降具有( B )温度特性.A . 零 B. 负 C. 正 D. 可正可负14. MOS共栅放大器的特点是( D )A．放大器输入输出反相, 输入阻抗高B．放大器输入输出同相, 输入阻抗高………密………封………线………以………内………答………题………无………效……C．放大器输入输出反相, 输入阻抗低D．放大器输入输出同相, 输入阻抗低15. 电路的主极点是( D )A离原点最远的极点, 它对应电路的-3dB带宽B 离原点最远的极点, 它对应电路的单位增益带宽C离原点最近的极点, 它对应电路的单位增益带宽D.离原点最近的极点, 它对应电路的-3dB带宽16.在CMOS差分输入级中, 下面的做法哪个对减小输入失调电压有利( C )A．增大有源负载管的宽长比.B．提高静态工作电流..C．增大差分对管的沟道长度和宽度D．提高器件的开启(阈值)电压17.在差分电路中, 可采用恒流源替换”长尾”电阻. 这时要求替换”长尾”的恒流源的输出电阻( A )A．越高越好, B.越低越好 C. 没有要求D. 可高可低18. 和共源极放大器相比较, 共源共栅放大器的密勒效应要( A )A.小得多B相当, C 大得多. D不确定19.在版图设计上, 采用比例电阻和比例电容的设计可以( C )A. 提高电阻或电容自身的绝对精度,B. 提高电阻或电容自身的相对精度,C. 减小电阻或电容间的比例误差D. 无影响20.对于差分对的版图设计下列（ D ）图最优.………密………封………线………以………内………答………题………无………效……二． 简答题（共5题，每题4分， 共20分）1. 画出共源共栅放大器基本结构, 简述其工作原理及特点.答:基本原理：M1为输入器件，M2为共源共栅器件，共源级M1将输入电压信号Vin 转换为电流信号g m Vin ，该电流信号流入M2漏端，从其源端输入到负载。

、已知图 第一部分 客观题 一、 单项选择（每小题3分，共30分） 1、一台发电量为100瓦的直流发电机，为两个60瓦的照明设备供电，这时发电机处于( )。

(a) 空载运行 (b) 满载运行 (ｃ) 轻载运行 (ｄ) 过载运行 2、图示电路中，当R 1 增加时，电压U 2 将 ( )。

(a) 变大 (b) 变小 (c) 不变 R 1U I S 2R 2+3、 RL 电路的时间常数( )。

(a)与L 成反比 (b)与L 成正比 (c)与L 的积分成反比 (d)与L 的积分成反比4、如果换路前电容电压不等于零，则换路时刻，电容相当于（ ）。

(a)开路 (b)短路 (c)恒压源 (d)恒流源5、与电流相量 3j4I =+ 对应的正弦电流可写作 i = ( )。

(a) 5 sin(ωt +53.1︒) A (b) 52 sin(ωt -36.9︒)A (c) 52sin(ωt +53.1︒)A 6、某三相电路中 L1，L2，L3 三相的有功功率分别为 P 1，P 2 ，P ３ ，则该三相电路总有功功率P 为 ( )。

(a) 321P P P ++ (b) 232221P P P ++ (c) 222123P P P ++7、三相鼠笼式异步电动机的负载越大，其转差率s ( )。

(a)越大 (b)不变 (c)越小郑州大学现代远程教育《电工技术基础》（电力经济）课程试卷 考点___________________________专业_________________________姓名___________________学号______________________共 2 页第 1 页注意：所有答案必须填写在答题卡上，写在试卷上无效。
