离心鼓风机的选型及应用

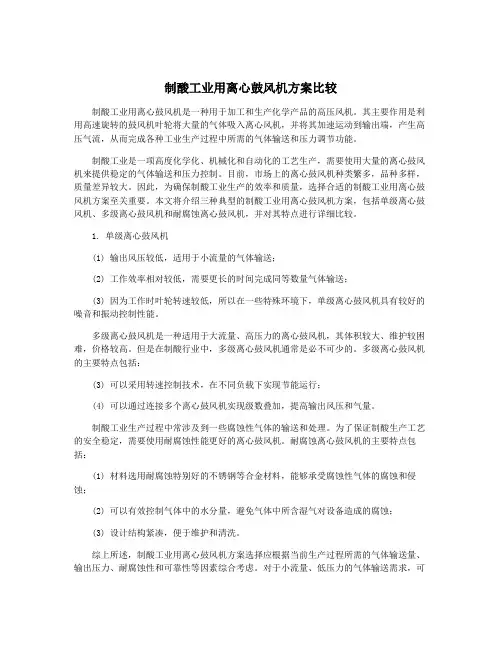

制酸工业用离心鼓风机方案比较制酸工业用离心鼓风机是一种用于加工和生产化学产品的高压风机。

其主要作用是利用高速旋转的鼓风机叶轮将大量的气体吸入离心风机，并将其加速运动到输出端，产生高压气流，从而完成各种工业生产过程中所需的气体输送和压力调节功能。

制酸工业是一项高度化学化、机械化和自动化的工艺生产，需要使用大量的离心鼓风机来提供稳定的气体输送和压力控制。

目前，市场上的离心鼓风机种类繁多，品种多样，质量差异较大。

因此，为确保制酸工业生产的效率和质量，选择合适的制酸工业用离心鼓风机方案至关重要。

本文将介绍三种典型的制酸工业用离心鼓风机方案，包括单级离心鼓风机、多级离心鼓风机和耐腐蚀离心鼓风机，并对其特点进行详细比较。

1. 单级离心鼓风机(1) 输出风压较低，适用于小流量的气体输送；(2) 工作效率相对较低，需要更长的时间完成同等数量气体输送；(3) 因为工作时叶轮转速较低，所以在一些特殊环境下，单级离心鼓风机具有较好的噪音和振动控制性能。

多级离心鼓风机是一种适用于大流量、高压力的离心鼓风机，其体积较大、维护较困难，价格较高。

但是在制酸行业中，多级离心鼓风机通常是必不可少的。

多级离心鼓风机的主要特点包括：(3) 可以采用转速控制技术，在不同负载下实现节能运行；(4) 可以通过连接多个离心鼓风机实现级数叠加，提高输出风压和气量。

制酸工业生产过程中常涉及到一些腐蚀性气体的输送和处理。

为了保证制酸生产工艺的安全稳定，需要使用耐腐蚀性能更好的离心鼓风机。

耐腐蚀离心鼓风机的主要特点包括：(1) 材料选用耐腐蚀特别好的不锈钢等合金材料，能够承受腐蚀性气体的腐蚀和侵蚀；(2) 可以有效控制气体中的水分量，避免气体中所含湿气对设备造成的腐蚀；(3) 设计结构紧凑，便于维护和清洗。

综上所述，制酸工业用离心鼓风机方案选择应根据当前生产过程所需的气体输送量、输出压力、耐腐蚀性和可靠性等因素综合考虑。

对于小流量、低压力的气体输送需求，可采用单级离心鼓风机。

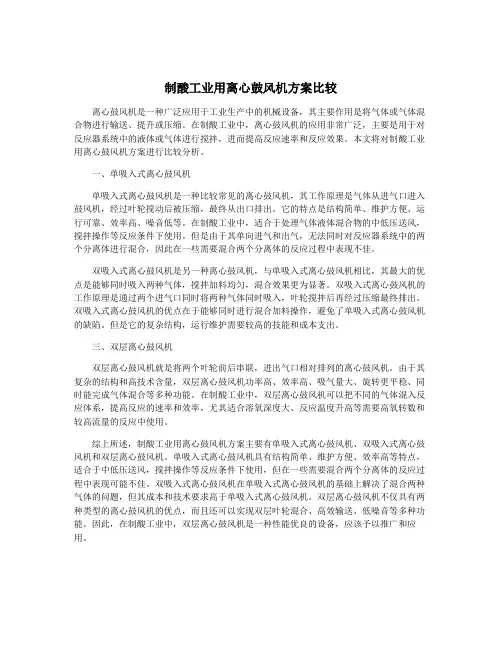

制酸工业用离心鼓风机方案比较离心鼓风机是一种广泛应用于工业生产中的机械设备，其主要作用是将气体或气体混合物进行输送、提升或压缩。

在制酸工业中，离心鼓风机的应用非常广泛，主要是用于对反应器系统中的液体或气体进行搅拌，进而提高反应速率和反应效果。

本文将对制酸工业用离心鼓风机方案进行比较分析。

一、单吸入式离心鼓风机单吸入式离心鼓风机是一种比较常见的离心鼓风机，其工作原理是气体从进气口进入鼓风机，经过叶轮搅动后被压缩，最终从出口排出。

它的特点是结构简单、维护方便、运行可靠、效率高、噪音低等。

在制酸工业中，适合于处理气体液体混合物的中低压送风，搅拌操作等反应条件下使用。

但是由于其单向进气和出气，无法同时对反应器系统中的两个分离体进行混合，因此在一些需要混合两个分离体的反应过程中表现不佳。

双吸入式离心鼓风机是另一种离心鼓风机，与单吸入式离心鼓风机相比，其最大的优点是能够同时吸入两种气体，搅拌加料均匀，混合效果更为显著。

双吸入式离心鼓风机的工作原理是通过两个进气口同时将两种气体同时吸入，叶轮搅拌后再经过压缩最终排出。

双吸入式离心鼓风机的优点在于能够同时进行混合加料操作，避免了单吸入式离心鼓风机的缺陷。

但是它的复杂结构，运行维护需要较高的技能和成本支出。

三、双层离心鼓风机双层离心鼓风机就是将两个叶轮前后串联，进出气口相对排列的离心鼓风机。

由于其复杂的结构和高技术含量，双层离心鼓风机功率高、效率高、吸气量大、旋转更平稳、同时能完成气体混合等多种功能。

在制酸工业中，双层离心鼓风机可以把不同的气体混入反应体系，提高反应的速率和效率，尤其适合溶氧深度大、反应温度升高等需要高氧转数和较高流量的反应中使用。

综上所述，制酸工业用离心鼓风机方案主要有单吸入式离心鼓风机、双吸入式离心鼓风机和双层离心鼓风机。

单吸入式离心鼓风机具有结构简单、维护方便、效率高等特点，适合于中低压送风，搅拌操作等反应条件下使用，但在一些需要混合两个分离体的反应过程中表现可能不佳。

鼓风机型号及参数大全鼓风机是一种常见的工业设备，广泛应用于通风、输送、干燥等领域。

不同型号的鼓风机在工作原理、性能参数等方面存在一定差异，本文将对常见的鼓风机型号及其参数进行介绍，以便用户选择合适的设备。

一、离心鼓风机。

离心鼓风机是一种常见的鼓风机型号，其工作原理是利用离心力将气体送入排气管道。

离心鼓风机通常分为单级和多级两种，单级离心鼓风机适用于对气体进行中低压输送，而多级离心鼓风机适用于对气体进行高压输送。

离心鼓风机的参数包括风量、风压、功率等，用户在选择时应根据具体需求进行综合考虑。

二、轴流鼓风机。

轴流鼓风机是另一种常见的鼓风机型号，其工作原理是利用叶轮叶片将气体沿轴向进行输送。

轴流鼓风机通常适用于对气体进行大流量、低压输送，如通风换气、空调系统等。

轴流鼓风机的参数包括风量、风压、效率等，用户在选择时应考虑设备的运行稳定性和能耗情况。

三、侧吸式鼓风机。

侧吸式鼓风机是一种结构特殊的鼓风机型号，其工作原理是通过叶轮叶片的旋转产生负压，将气体吸入并排出。

侧吸式鼓风机通常适用于对气体进行密闭输送，如粉尘、颗粒物料的输送和排放。

侧吸式鼓风机的参数包括吸入口直径、排出口直径、功率等，用户在选择时应考虑设备的密闭性和耐磨性。

四、无油鼓风机。

无油鼓风机是一种环保型的鼓风机型号，其工作原理是通过特殊的密封结构和材料，实现气体的无油输送。

无油鼓风机通常适用于对气体纯净度要求较高的场合，如医疗设备、食品加工等。

无油鼓风机的参数包括最大真空度、最大压力、噪音等，用户在选择时应考虑设备的运行稳定性和维护成本。

五、高温鼓风机。

高温鼓风机是一种特殊用途的鼓风机型号，其工作原理是通过特殊的材料和冷却系统，实现对高温气体的输送和处理。

高温鼓风机通常适用于对高温气体进行排放、冷却、干燥等，如炼油、冶金等行业。

高温鼓风机的参数包括最大温度、耐热材料、冷却方式等，用户在选择时应考虑设备的耐高温性和安全性。

六、小型鼓风机。

小型鼓风机是一种便携式的鼓风机型号，其工作原理和参数与常规鼓风机相似，但适用于对小流量、低压力的气体进行输送。

离心风机的选型与设计离心风机是一种常见的通风设备，广泛应用于工业生产、建筑通风、空调系统等领域。

在选型与设计离心风机时，需要考虑多方面因素，包括工作环境、风量、风压、效率等等。

以下是关于离心风机选型与设计的一些重要考虑因素。

首先，选型离心风机需要了解工作环境的温度、湿度、气体成分等信息。

这些信息将直接影响到离心风机材质的选择，例如高温环境会选择耐高温材料，腐蚀性气体环境则需要防腐材质。

其次，需要计算所需的风量和风压。

风量是指单位时间内通过离心风机的气体体积，通常用立方米/小时（m³/h）来表示。

风压是指离心风机产生的气体压力，通常用帕斯卡（Pa）来表示。

根据具体的工作环境和需求，确定所需的风量和风压。

然后，根据所需的风量和风压，选择合适的离心风机型号。

离心风机有多种类型，包括直流离心风机、交流离心风机、无叶离心风机等。

不同类型的离心风机适用于不同的工作条件和需求。

例如，直流离心风机适用于需要精确控制风量和风压的场合，而交流离心风机适用于通风系统较大的场合。

在选型之后，还需要进行离心风机的设计。

离心风机的设计包括叶轮设计、叶片角度设计、进出口直径比设计等。

叶轮是离心风机的核心部件，直接影响到风量和风压。

叶轮的设计需要考虑风机的工作条件和要求，通过流体力学计算和仿真来确定合适的叶轮类型和尺寸。

叶片角度设计是为了优化叶轮的性能，提高风机的效率。

进出口直径比设计是为了减少流量泄漏和能量损失。

此外，还需要考虑离心风机的效率。

离心风机的效率是指输入功率和输出功率之间的比值，通常以百分比来表示。

提高离心风机的效率可以减少能源消耗和运行成本。

提高离心风机的效率可以通过优化叶轮设计、减少系统阻力、合理选择电机等方法来实现。

最后，选型与设计离心风机还需要考虑可靠性和安全性。

离心风机的可靠性主要包括结构设计、材料选择、加工工艺等方面。

离心风机的安全性主要包括防护措施、故障报警、过载保护等方面。

确定合适的离心风机型号和设计方案，可以提高离心风机的使用寿命和工作安全性。

离心鼓风机的选型及应用 >> 多级离心鼓风机的选型应注意的问题离心鼓风机的选型及应用随着环保行业的发展，国产多级离心鼓风机在国内污水处理曝气系统的市场中，越发显现出其主导地位，所占据的市场份额日益增长。

同时，在离心鼓风机选型的实际工作中，我们提出了许多建设性的建议，并积累了丰富的经验，现总结如下，仅供参考：多级离心鼓风机的选型应注意的问题：1．管道流速管道流速应控制在16m/s以下，流速越快，管网阻力越大，可能会导致鼓风机喘振。

2．曝气器在国内市场，曝气器品种繁多，质量参差不齐，价格跨度大。

由于缺乏相关的行业标准，作坊式生产方式普遍存在。

例如，对橡胶曝气器而言，每次所使用的原料及配料不尽相同，导致产品质量不稳定。

例：碳黑添加过量，胶板就会硬化，阻力增大；碳黑添加不足，胶板太软，则容易破裂；甚至还存在使用再生橡胶等情况。

所以，非工业化生产的产品，其质量很难控制。

如果曝气器释放量（释放量与水深、压力、流速、曝气器胶膜质量均有关系）无法达到工艺要求，导致鼓风机流量释放率<70%时，就会发生喘振。

3．止回阀不同企业生产的止回阀中的拉簧硬度不一，局部阻力损失也就不同。

如果总体管道阻力损失大于鼓风机出口压力，也会出现喘振。

鼓风机停机时，需先关闭进口蝶阀，再关闭出口蝶阀，这完全可以避免倒水问题，不需安装出口端止回阀。

增加止回阀会加大阻力损失，增加设备成本和运行费用。

4．环境温度根据风机行业标准，鼓风机设计气温为20℃，每升高1℃，出口压力会下降20mmH2O左右。

例如，夏季气温为38℃时，出口压力就会下降360mmH2O。

本公司根据我国大多数地区夏季普遍高温的气候特征，将鼓风机进口端设计温度提高至37℃，即相同轴功率下，出口端压力比国家标准高出340mmH2O。

根据使用现场的具体情况，在进行鼓风机的选型时，也要考虑气温变化对鼓风机出口压力的影响。

当风机使用地日极限温度Tmax>37℃时，按20mmH2O/1℃对进气端压力进行补偿。

制酸工业用离心鼓风机方案比较离心鼓风机是制酸工业中必备的设备之一，它的主要任务是将气体或气体混合物压缩、输送，以满足制酸过程中的需要。

在制酸工业中，离心鼓风机主要应用于氨法、硝酸法等工艺中，用于输送气体、生产气体等。

本文将对几种离心鼓风机进行方案比较，分析其适用性及优劣。

1. 循环气鼓风机循环气鼓风机是一种以压缩空气为动力的离心鼓风机，采用高速将气体从吸入口储存室吸入，经离心压缩后输送。

它主要应用于制酸工业的氨法，适用于输送氨气、空气、液氨等气体。

具有结构简单、操作稳定、输送量大等优点。

但由于其制造材料的限制，其输送介质限定为不含尘、烟、腐蚀性较小的气体，不适应太过恶劣的工作环境。

2. 标准鼓风机标准鼓风机是以电动机为动力的离心鼓风机，具有体积小、噪音低、输送介质广泛的特点。

在制酸工业中，它主要应用于氨法和硝酸法中，可以输送空气、氮气、液氨、汽墨等介质。

标准鼓风机的产品型号多，适用性较广。

3. 滚转煤气离心鼓风机滚转煤气离心鼓风机是一种专门应用于氨法的离心鼓风机，可用于输送煤煤气。

它采用结构紧凑、布局合理的设计方案，使其外形尺寸较小，占地面积少，输送效率高。

滚转煤气离心鼓风机的制造材料通常使用耐高温、耐磨损、耐腐蚀的特殊材料，使其具有更好的耐腐蚀性能和使用寿命。

但由于其特殊用途，在其他工艺中应用较为有限。

轴流离心鼓风机利用离心力和动力能量将气体压缩、输送，具备输送量大、效率高、造型简单等优点。

在制酸工业中，它常常应用于氨合成工艺中，输送氢气、氨气、甲醇等气体品种。

但由于其输送介质限制在气体，而无法输送固态或液态的介质。

综上所述，离心鼓风机在制酸工业中扮演着无可替代的角色，而不同的离心鼓风机拥有各自的特点。

在实际应用时，需要根据不同介质及作业环境的需求，选择不同型号的离心鼓风机，以达到最佳的效益。

鼓风机选型方法和样本数据库鼓风机是一种用于增加气体压力和输送气体的设备，在工农业生产中有着广泛的应用。

正确选择合适的鼓风机，对于保证工艺流程的正常运行和效率的提升具有重要意义。

本文将介绍鼓风机的选型方法和使用样本数据库的优势。

一、鼓风机选型方法1. 确定所需气体流量和压力在选型之前，首先需要明确所需气体流量和压力。

根据实际需求，通过测量或计算来确定所需气体流量，并结合工艺要求确定所需气体的压力范围。

这是选型的基础。

2. 选择合适的工作原理和类型鼓风机通常分为离心式和轴流式两种工作原理。

离心式鼓风机适用于需要较高压力的场合，而轴流式鼓风机适用于大气体流量和较低压力的场合。

根据实际需求，选择合适的工作原理和类型。

3. 确定鼓风机的特性曲线和效率鼓风机的特性曲线反映了鼓风机在不同工况下的性能。

根据所需气体流量和压力的工况点，通过鼓风机的特性曲线，确定鼓风机的工作点。

同时，考虑到鼓风机的效率，选择高效率的鼓风机，以提高能源利用效率。

4. 考虑其他因素除了气体流量和压力外，鼓风机选型还需要考虑其他因素，比如噪音水平、可靠性、维护便捷性等。

根据实际需求，综合考虑这些因素，选择合适的鼓风机。

二、使用样本数据库的优势鼓风机选型是一个复杂的过程，需要综合考虑多个因素。

为了提高选型的准确性和效率，使用样本数据库是一种行之有效的方法。

1. 提供丰富的选型资料样本数据库收集了大量的鼓风机相关数据，包括不同型号、工作原理、流量范围等方面的信息。

通过样本数据库可以详细了解各种鼓风机的性能参数和特性曲线，为选型提供丰富的资料。

2. 快速确定合适的鼓风机使用样本数据库，可以通过输入所需气体流量和压力等参数，快速筛选出符合要求的鼓风机型号。

与传统的手动计算相比，使用样本数据库可以大大缩短选型时间，提高工作效率。

3. 数据更新和对比分析样本数据库是根据实际性能数据建立的，可以根据最新的鼓风机型号和参数进行更新。

同时，通过对比分析不同鼓风机的性能曲线和效率等指标，选择最优的鼓风机，以满足工艺要求和能源节约的目标。

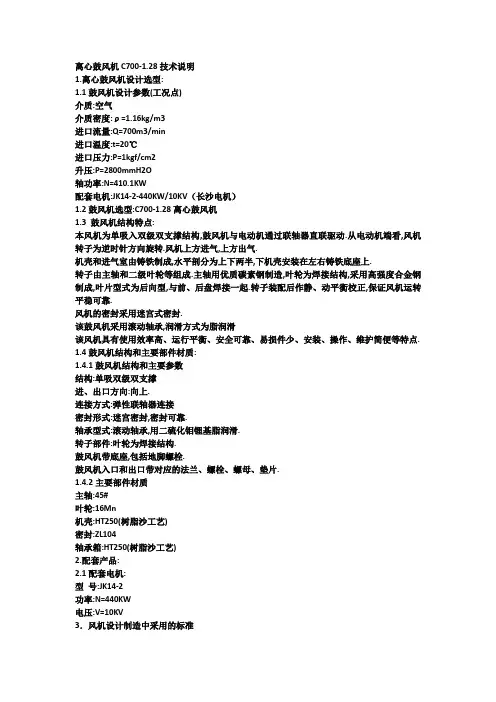

离心鼓风机C700-1.28技术说明1.离心鼓风机设计选型:1.1鼓风机设计参数(工况点)介质:空气介质密度:ρ=1.16kg/m3进口流量:Q=700m3/min进口温度:t=20℃进口压力:P=1kgf/cm2升压:P=2800mmH2O轴功率:N=410.1KW配套电机:JK14-2-440KW/10KV（长沙电机）1.2鼓风机选型:C700-1.28离心鼓风机1.3 鼓风机结构特点:本风机为单吸入双级双支撑结构,鼓风机与电动机通过联轴器直联驱动.从电动机端看,风机转子为逆时针方向旋转.风机上方进气,上方出气.机壳和进气室由铸铁制成,水平剖分为上下两半,下机壳安装在左右铸铁底座上.转子由主轴和二级叶轮等组成.主轴用优质碳素钢制造,叶轮为焊接结构,采用高强度合金钢制成,叶片型式为后向型,与前、后盘焊接一起.转子装配后作静、动平衡校正,保证风机运转平稳可靠.风机的密封采用迷宫式密封.该鼓风机采用滚动轴承,润滑方式为脂润滑该风机具有使用效率高、运行平衡、安全可靠、易损件少、安装、操作、维护简便等特点.1.4鼓风机结构和主要部件材质:1.4.1鼓风机结构和主要参数结构:单吸双级双支撑进、出口方向:向上.连接方式:弹性联轴器连接密封形式:迷宫密封,密封可靠.轴承型式:滚动轴承,用二硫化钼锂基脂润滑.转子部件:叶轮为焊接结构.鼓风机带底座,包括地脚螺栓.鼓风机入口和出口带对应的法兰、螺栓、螺母、垫片.1.4.2主要部件材质主轴:45#叶轮:16Mn机壳:HT250(树脂沙工艺)密封:ZL104轴承箱:HT250(树脂沙工艺)2.配套产品:2.1配套电机:型号:JK14-2功率:N=440KW电压:V=10KV3．风机设计制造中采用的标准3.1．材料标准择优选用国标、部标、行业标准,对国外引进的材料,参照国际标准或引进国际标准.3.2．风机的设计、制造、试验、检测等采用如下标准:(1)风机和罗茨鼓风机噪声测量方法,GB/T2888-1991.(2)通风机基本型式、尺寸、参数及性能曲线,GB/T3235-1999.(3)通风机空气动力性能试验方法,GB/T 1236-1985.(4)离心和轴流式鼓风机、压缩机热力性能试验,JB/T 3165-1999.(5)通风机现场试验,GB/T 10178-1988.(6)通风机叶轮超速试验,JB/T6445-1992.(7)通风机转子平衡,JB/T9101-1999.(8)通风机振动检测及其限值,JB/T8689-1998.(9)风机用铸铁件技术条件,JB/T6887-1993.(10)风机用铸钢件技术条件,JB/T6888-1993.(11)通风机焊接质量检验,JB/T 10213-2000.(12)通风机铆焊件技术要求,JB/T 10214-2000.(13)通风机涂装技术条件,JB/T6886-1993.(14)风机包装通用技术条件,JB/T6444-1992.4.机组性能保证4.1鼓风机定子及辅助设备,其设施和构成应确保其使用寿命至少为二十年,连续运行时间至少为一年.4.2鼓风机的正常运行点出口压力和流量设计不得有负偏差,在上述条件其功率不大于正常运行点设计值的104% .4.3叶轮的设计应使其流量、能量头曲线从额定点到喘振点应连续上升.5.机组布置形式鼓风机+电机6.检验和试验6.1材料进厂的检验:主要转动零件（如叶盘、叶片、主轴等）的材料进厂后,都要100%地取样作化学成份成份分析,100%作超声波探伤验.6.2关于叶轮的焊缝,随着焊、热处理、超运转试验后,要多次进行着色验,确保焊缝质量. 6.3转动部件均要在热处理后作机械性能试验,符合设计要求才能进行精加工.6.4．叶轮100%均要按GB/T16941-1997作超速试验,试验后检查焊缝与叶轮的变形状况,符合标准才能使用.6.5．叶轮进行静动平衡检验,转子要做动平衡试验.6.8机械运转试车:现场试车期间,卖方派人到现场服务,在现场指导进行机组调试和试运.机组在现场进行机械运转试车,在工作转速下连续运转48小时,交付用户.机械运转试车应达到技术要求,试车合格后不再进行解体检查.机组具备负荷运转条件时,卖方派人协助买方的负荷运行和投产.7.机组供货范围:（单台套）风机本体1台联轴器1套地脚螺栓及随机附件1套电机1台。

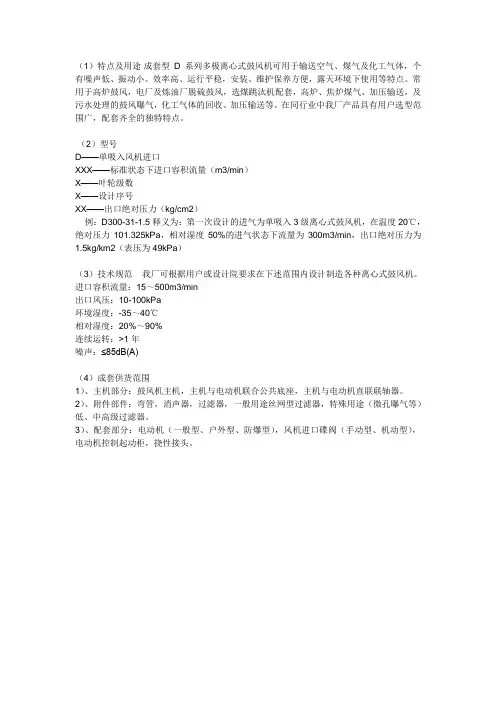

（1）特点及用途成套型D系列多极离心式鼓风机可用于输送空气、煤气及化工气体，个有噪声低、振动小、效率高、运行平稳，安装、维护保养方便，露天环境下使用等特点。

常用于高炉鼓风，电厂及炼油厂脱硫鼓风，选煤跳汰机配套，高炉、焦炉煤气、加压输送，及污水处理的鼓风曝气，化工气体的回收、加压输送等。

在同行业中我厂产品具有用户选型范围广，配套齐全的独特特点。

（2）型号
D——单吸入风机进口
XXX——标准状态下进口容积流量（m3/min）
X——叶轮级数
X——设计序号
XX——出口绝对压力（kg/cm2）
例：D300-31-1.5释义为：第一次设计的进气为单吸入3级离心式鼓风机，在温度20℃，绝对压力101.325kPa，相对湿度50%的进气状态下流量为300m3/min，出口绝对压力为1.5kg/km2（表压为49kPa）
（3）技术规范我厂可根据用户或设计院要求在下述范围内设计制造各种离心式鼓风机。

进口容积流量：15～500m3/min
出口风压：10-100kPa
环境湿度：-35～40℃
相对湿度：20%～90%
连续运转：>1年
噪声：≤85dB(A)
（4）成套供货范围
1）、主机部分：鼓风机主机，主机与电动机联合公共底座，主机与电动机直联联轴器。

2）、附件部件：弯管，消声器，过滤器，一般用途丝网型过滤器，特殊用途（微孔曝气等）低、中高级过滤器。

3）、配套部分：电动机（一般型、户外型、防爆型），风机进口碟阀（手动型、机动型），电动机控制起动柜，挠性接头。
