换热器的选型和设计指南全
1.温度和压力要求:在进行换热器选型和设计之前,需要明确设备所
需的温度和压力要求。
根据这些要求,可以选择合适的材料和换热器类型。
2.热交换面积计算:根据需要传递的热量和温度差,可以计算得到所
需的热交换面积。
热交换面积的计算是选择换热器类型和尺寸的基础。
3.材料选择:换热器的材料选择要考虑到介质的化学性质、腐蚀性以
及温度和压力要求。
常用的材料包括不锈钢、铜合金、钛合金等。
4.流体流动方式:流体可以采用并行流、逆流或交叉流方式通过换热器。
在选择流体流动方式时,需要考虑换热效率和压降等因素。
5.清洁程度要求:根据介质的清洁程度,可以选择适当的换热器类型。
尽量选择结构简单、易于清洁的换热器,以保证长期稳定的换热效果。
6.管束和散热面积:根据热量传递的需要,可以选择合适的管束形式
和散热面积。
管束的选择要考虑到介质的流速和传热系数等因素。
7.防堵塞设计:在换热器设计中要考虑到防止堵塞的问题。
可以采用
增加管道直径、添加过滤装置等措施来减少堵塞的风险。
8.设备布局和管道设计:在进行换热器的设计时,需要考虑到设备的
布局和管道的连接。
合理布局可以减少管道阻力和热量损失。
9.热媒选择:热媒的选择要根据介质的性质以及工艺流程的要求来进行。
常用的热媒有水、蒸汽、有机液体等。
10.清洗和维护考虑:在进行换热器设计时,要考虑到清洗和维护的
便捷性。
合理的设计可以降低维护成本和停机时间。
管壳式换热器设计总结管壳式换热器是一种常见的热交换设备,广泛应用于化工、石油、制药等行业。
其设计涉及到许多方面,包括换热原理、结构设计、材料选择等。
本文将从这些方面对管壳式换热器的设计进行总结和分析。
管壳式换热器的换热原理是通过管内流体与壳侧流体之间的热传导来实现热量的交换。
管内流体一般为待加热或待冷却的介质,而壳侧流体一般为冷却剂或加热介质。
通过这种方式,可以实现两种介质之间的热量转移,达到加热或冷却的目的。
管壳式换热器的结构设计是十分重要的。
它由管束、壳体、管板、管侧流体进出口以及壳侧流体进出口等部分组成。
管束是换热的核心部分,通过将多根管子固定在管板上,形成流体的通道。
而壳体则是管束的外部保护壳,起到支撑和密封的作用。
管侧流体通过管侧进出口进入管束内,与管内流体进行热量交换,然后再通过壳侧进出口流出。
这样的结构设计,既保证了换热效率,又方便了设备的安装和维护。
管壳式换热器的材料选择也是十分重要的一环。
由于在换热过程中,介质可能存在腐蚀、高温等问题,因此需要选择耐腐蚀、耐高温的材料。
常见的材料有不锈钢、钛合金等。
对于特殊的工况,还可以采用陶瓷、镍基合金等材料。
在管壳式换热器的设计过程中,还需要考虑一些其他因素。
首先是换热面积的确定,它与换热效果直接相关。
一般来说,换热面积越大,换热效果越好。
其次是流体的流速和流量,它们对换热器的换热效果和压力损失有着重要影响。
此外,还需要考虑到换热器的尺寸和重量,以及设备的安全性和可靠性等方面。
在实际应用中,还需要根据具体的工况和要求进行换热器的定制设计。
例如,在高温高压的条件下,需要采用密封性好、耐高温高压的结构和材料;在对流体的温度变化要求较高的情况下,需要采用多级换热器或增加管程等方式来提高换热效果。
管壳式换热器的设计需要考虑多个方面的因素,包括换热原理、结构设计、材料选择等。
合理的设计可以提高换热效率,降低能耗,满足工业生产的需求。
同时,还需要根据具体的工况和要求进行定制设计,以提高设备的安全性和可靠性。
板式换热器设计标准1. 引言板式换热器是一种常用的热交换设备,广泛应用于化工、石油、冶金、食品等行业。
板式换热器的设计标准对于确保设备的安全运行和高效传热至关重要。
本文将介绍板式换热器的设计标准及其要求。
2. 设计标准2.1 板式换热器的分类根据传热方式和结构特点,板式换热器可分为传统板式换热器、起泡器板式换热器、波纹板式换热器等几种类型。
不同类型的板式换热器具有不同的设计标准和要求。
2.2 设计原则板式换热器的设计应遵循以下原则:•确定换热器的传热面积和传热系数;•选择合适的流体流速;•确定板式换热器的结构参数,如板间距、板高度等;•确保换热器的压力临界条件;•确定板式换热器的材料和密封方式。
2.3 流体参数在板式换热器设计中,需明确各流体的流速、温度、压力等参数。
流体参数的选择应基于设备的工作条件、传热要求和流体特性。
2.4 热平衡板式换热器的设计应满足热平衡要求,即传热面积上的热量输入等于输出。
为了确保热平衡,设计中需考虑传热系数、流速、管道布局等因素。
3. 设计要求3.1 板式换热器的传热效率板式换热器的传热效率是评估设备性能的重要指标。
设计时,需保证传热效率达到要求,并有效避免传热表面的堆积和腐蚀。
3.2 设备的安全运行板式换热器的设计应保证设备在正常工况下的安全运行。
设计中需考虑压力、温度、流速等因素,以确保设备的安全稳定运行。
3.3 板式换热器的清洁和维护为了保证板式换热器的正常运行,设计时应考虑清洁和维护的便捷性。
合理的板间距设计和换热板结构可以减少杂质的积聚,便于清理和维护。
3.4 设备的节能性在板式换热器设计中,节能是一个重要目标。
合理选择流体参数、优化换热结构和提高传热系数等措施可以提高设备的节能性能。
4. 结论板式换热器的设计标准包括设备分类、设计原则、流体参数、热平衡等要求。
合理的设计标准可以提高设备的传热效率、安全稳定运行、清洁维护和节能性能。
在实际应用中,设计者应根据具体情况,综合考虑各种因素,确保设计符合相关的规范和标准,以达到预期的效果。

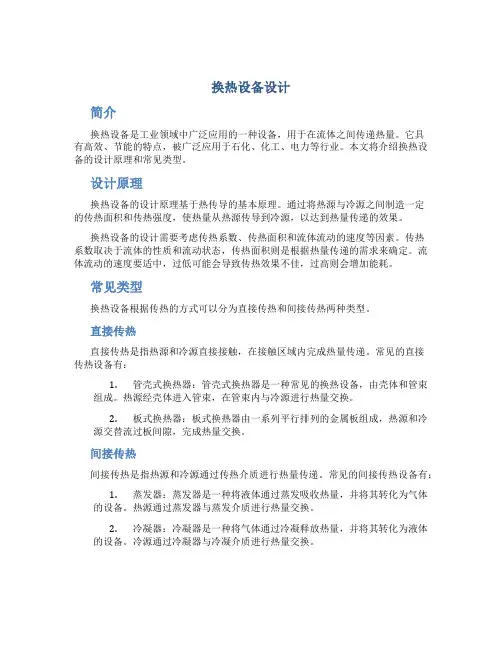

换热设备设计简介换热设备是工业领域中广泛应用的一种设备,用于在流体之间传递热量。
它具有高效、节能的特点,被广泛应用于石化、化工、电力等行业。
本文将介绍换热设备的设计原理和常见类型。
设计原理换热设备的设计原理基于热传导的基本原理。
通过将热源与冷源之间制造一定的传热面积和传热强度,使热量从热源传导到冷源,以达到热量传递的效果。
换热设备的设计需要考虑传热系数、传热面积和流体流动的速度等因素。
传热系数取决于流体的性质和流动状态,传热面积则是根据热量传递的需求来确定。
流体流动的速度要适中,过低可能会导致传热效果不佳,过高则会增加能耗。
常见类型换热设备根据传热的方式可以分为直接传热和间接传热两种类型。
直接传热直接传热是指热源和冷源直接接触,在接触区域内完成热量传递。
常见的直接传热设备有:1.管壳式换热器:管壳式换热器是一种常见的换热设备,由壳体和管束组成。
热源经壳体进入管束,在管束内与冷源进行热量交换。
2.板式换热器:板式换热器由一系列平行排列的金属板组成,热源和冷源交替流过板间隙,完成热量交换。
间接传热间接传热是指热源和冷源通过传热介质进行热量传递。
常见的间接传热设备有:1.蒸发器:蒸发器是一种将液体通过蒸发吸收热量,并将其转化为气体的设备。
热源通过蒸发器与蒸发介质进行热量交换。
2.冷凝器:冷凝器是一种将气体通过冷凝释放热量,并将其转化为液体的设备。
冷源通过冷凝器与冷凝介质进行热量交换。
设计考虑因素在进行换热设备设计时,需要考虑以下因素:1.传热效率:传热效率是评价换热设备性能的重要指标,它取决于换热系数和传热面积。
合理设计传热面积和优化流体流动方式可以提高传热效率。
2.压降:压降是流体在换热设备中流动时产生的压力损失。
过高的压降会增加能耗,因此需要尽量减小压降。
3.材料选择:换热设备需要能够承受高温、高压和腐蚀等环境条件,因此在设计中需要选择耐高温、耐腐蚀的材料。
4.清洗和维护:换热设备在使用过程中会积累污垢,需要定期进行清洗和维护。
翅片管式换热器设计标准
翅片管式换热器是一种常见的换热设备,广泛应用于化工、石油、电力、冶金
等行业。
其设计标准对于保证换热器的性能和安全具有重要意义。
本文将从设计标准的角度出发,对翅片管式换热器的设计要点进行详细介绍。
首先,翅片管式换热器的设计应符合国家相关标准,如《换热设备设计规范》GB 50661-2011等。
在设计过程中,应充分考虑换热器的工作条件、介质特性、换
热面积、流体流速等因素,确保设计符合标准要求。
其次,对于翅片管式换热器的翅片设计,应注意翅片的材质选择、形状结构、
间距等参数。
翅片的材质应具有良好的导热性能和耐腐蚀性能,常见的材质有铝合金、不锈钢等。
翅片的形状结构应合理设计,以增大传热面积,提高换热效率。
同时,翅片之间的间距也需经过合理计算,以确保介质在换热过程中的流体动力学性能。
另外,换热器管束的设计也是关键的一环。
管束的布置应符合流体介质的流动
特性,避免出现流阻过大、流动不均匀等问题。
管束的材质选择和尺寸设计也需要根据实际工况进行合理的选择,以确保管束在工作过程中具有良好的强度和稳定性。
此外,在翅片管式换热器的设计过程中,还需要考虑换热器的清洗和维护便利性。
合理的设计应考虑到换热器内部的结构,以便于清洗设备、维修设备等工作的进行,保证换热器的长期稳定运行。
总之,翅片管式换热器的设计标准涉及多个方面,需要综合考虑换热器的工作
条件、介质特性、材质选择、结构设计等因素。
只有严格按照设计标准进行设计,才能保证换热器具有良好的换热性能和安全稳定的运行。
换热器设备规范标准最新1. 引言换热器是实现不同介质间热量传递的关键设备,广泛应用于石油、化工、电力、冶金等行业。
本规范旨在确保换热器的设计、制造、安装和运行符合最新的安全和效率要求。
2. 设备分类换热器根据其工作原理可分为:壳管式换热器、板式换热器、螺旋板式换热器等。
每种类型应根据其特点和应用场景选择相应的设计和制造标准。
3. 设计要求- 设计应考虑介质的物理化学性质,包括温度、压力、腐蚀性等。
- 应根据热负荷和温差选择合适的换热面积和流道设计。
- 设计应满足流体动力学要求,避免流速过高或过低导致的效率降低或设备损坏。
4. 材料选择- 材料应根据介质的腐蚀性、温度和压力等级选择,确保长期稳定运行。
- 应优先选择符合国家或国际标准的材料。
5. 制造标准- 制造过程应符合ISO、ASME等国际标准。
- 焊接、热处理等关键工艺应有严格的质量控制。
6. 安装与调试- 安装前应对设备进行彻底检查,确保无损伤和缺陷。
- 安装应严格按照设计图纸和制造商指导进行。
- 调试过程中应监测设备运行参数,确保达到设计要求。
7. 安全与环保- 设备应配备必要的安全装置,如压力释放阀、温度监控器等。
- 应采取措施减少噪音和振动,符合环保要求。
8. 运行与维护- 制定详细的操作规程,确保操作人员正确使用设备。
- 定期对设备进行检查和维护,及时发现并解决问题。
9. 质量保证- 制造商应提供完整的质量保证体系,包括材料证明、工艺流程记录、出厂检验报告等。
10. 附录- 附录包括换热器的典型设计参数、计算方法、故障排除指南等。
11. 结语本规范标准旨在指导换热器的设计、制造、安装和运行,以确保设备的安全、可靠和高效。
建议用户根据具体应用场景和最新技术发展,对本规范进行适当调整和更新。
请注意,上述内容为示例文本,实际的换热器设备规范标准应根据具体的行业标准和法规进行制定。
列管式换热器设计列管式换热器设计⼀、概述1.概述与设计⽅案简介1.1换热器在不同温度的流体间传递热能的装置称为热交换器,简称为换热器。
在换热器中⾄少要有两种温度不同的流体,⼀种流体温度较⾼,放出热量;另⼀种流体则温度较低,吸收热量。
在⼯程实践中有时也会存在两种以上流体参加换热的换热器,但它的基本原理与上述情形并⽆本质上的差别。
换热器是化学⼯业、⽯油⼯业及其它⼀些⾏业中⼴泛使⽤的热量交换设备,它不仅可以单独作为加热器、冷却器等使⽤,⽽且是⼀些化⼯单元操作的重要附属设备,因此在化⼯⽣产中占有重要地位。
由于⽣产中的换热⽬的不同,换热器的类型很多,不同类型的换热器各有优缺点,性能各异。
特别是随着化⼯⼯艺的不断发展,新型换热器不断出现。
在换热器设计中,⾸先应根据⼯艺要求选择适⽤的类型然后计算换热所需传热⾯积,并确定换热器的结构尺⼨。
虽然列管式换热器在传热效率、紧凑性和⾦属耗量等⽅⾯不及某些新型换热器,但它具有结构简单、坚固耐⽤、适应性强、制造材料⼴泛等独特的优点,因⽽在换热设备中仍占有重要的地位。
特别是在⾼温、⾼压和⼤型换热设备中仍占绝对优势。
1.2列管式换热器的选择列管式换热器的应⽤已有很悠久的历史,在化⼯⽣产中主要作为加热(冷却)器,冷凝器、蒸发器和再沸器使⽤。
现在,它被当作⼀种传统的标准换热设备在很多⼯业部门中⼤量使⽤,尤其在⽯油、化⼯、能源设备等部门所使⽤的换热设备中,列管式换热器仍处于主导地位。
按材质分为碳钢列管换热器,不锈钢列管换热器和碳钢与不锈钢混合列管换热器三种。
按结构分为单管程、双管程和多管程,传热⾯积1~500m2。
列管式换热器按结构特点,主要分为以下四种:①固定管板式换热器;②浮头式换热器;③U形管式换热器;④填料函式换热器。
列管换热器主要特点:1.耐腐蚀性:聚丙烯具有优良的耐化学品性,对于⽆机化合物,不论酸,碱、盐溶液,除强氧化性物料外,⼏乎直到100℃都对其⽆破坏作⽤,对⼏乎所有溶剂在室温下均不溶解,⼀般烷、径、醇、酚、醛、酮类等介质上均可使⽤。
套管式换热器工程设计方案一、项目背景套管式换热器是一种常用的换热设备,用于在工业生产中进行热量传递。
通过将两种流体进行交换,实现热量的传递和利用。
套管式换热器广泛应用于化工、石油、食品加工等领域,是确保工业生产过程中稳定运行的关键设备之一。
我公司接到一家化工厂的委托,需要设计一台新的套管式换热器,用于加工过程中的热力交换。
该换热器需要具有高效、稳定、安全的特点,能够满足化工厂在生产中的需求。
二、设计要求基于客户的需求和工艺要求,我们设计的套管式换热器需要具备以下特点:1. 高热效率:能够有效地进行热量传递,提高生产效率。
2. 耐腐蚀性:适应化工厂复杂的工艺流体,具有良好的耐腐蚀性能。
3. 易于维护:结构简单,易于清洗和维护,减少停机时间。
4. 安全可靠:具备完善的安全保护措施,保证设备的安全运行。
5. 节能环保:减少能源消耗,减少对环境的影响。
三、设计方案为了满足客户的需求,我们设计了一种新型的套管式换热器,具备高效、稳定、安全的特点。
1. 设计原理我们选用了传统的套管式换热器设计方案,根据热量传递的原理,将工艺流体和冷却介质分别流经两端管道,在换热管内外形成相对流动,实现热量传递。
同时,我们采用了壳程、管程两种流体分别流动,实现了两种流体的有效分离和换热。
2. 结构设计我们设计的套管式换热器采用了不锈钢材质制造,具有良好的耐腐蚀性能。
同时,我们采用了先进的螺旋管设计,增大了壳程和管程之间的流体接触面积,提高了热效率。
另外,我们在设计中增加了清洗通道,便于维护和清洗。
3. 安全保护为了保证设备的安全运行,我们在设计中增加了多种安全保护装置,包括压力传感器、温度传感器、流量传感器等,能够实时监测设备运行状态,并在发生异常时及时报警停机。
4. 节能环保我们在设计过程中考虑了能源消耗和环境影响,采用了高效的换热器管道布局设计,减少了能源消耗,并符合环保要求。
四、技术参数设计的套管式换热器技术参数如下:1. 设计流量:1000m³/h2. 设计压力:0.6MPa3. 设计温度:200℃4. 材质:不锈钢5. 清洗通道:有6. 安全保护装置:完善五、施工实施根据设计方案,我们将组织施工团队进行施工实施,包括材料采购、加工制造、设备安装等工作。
换热器的设计1.1换热器概述换热器是化工、石油、动力、食品及其它许多任务业部门的通用设备,在生产中占有重要地位。
换热器种类很多,但根据冷、热流体热量交换的原理和方式根本上可分三大类即:间壁式、混合式和蓄热式。
在三类换热器中,间壁式换热器应用最多。
换热器随着换热目的的不同,具体可分为加热器、冷却器、蒸发器、冷凝器,再沸器和热交换器等。
由于使用条件的不同,换热设备又有各种各样的形式和构造。
换热器选型时需要考虑的因素是多方面的,主要有:①热负荷及流量大小;②流体的性质;③温度、压力及允许压降的围;④对清洗、维修的要求;⑤设备构造、材料、尺寸、重量;⑥价格、使用平安性和寿命;按照换热面积的形状和构造进展分类可分为管型、板型和其它型式的换热器。
其中,管型换热器中的管壳式换热器因制造容易、生产本钱低、处理量大、适应高温高压等优点,应用最为广泛。
管型换热器主要有以下几种形式:〔1〕固定管板式换热器:当冷热流体温差不大时,可采用固定管板的构造型式,这种换热器的特点是构造简单,制造本钱低。
但由于壳程不易清洗或检修,管外物料应是比拟清洁、不易结垢的。
对于温差较大而壳体承受压力较低时,可在壳体壁上安装膨胀节以减少温差应力。
〔2〕浮头式换热器:两端管板只有一端与壳体以法兰实行固定连接,称为固定端。
另一端管板不与壳体连接而可相对滑动,称为浮头端。
因此,管束的热膨胀不受壳体的约束,检修和清洗时只要将整个管束抽出即可。
适用于冷热流体温差较大,壳程介质腐蚀性强、易结垢的情况。
〔3〕U形管式换热器换:热效率高,传热面积大。
构造较浮头简单,但是管程不易清洗,且每根管流程不同,不均匀。
表1-1 换热器特点一览表在过程工业中,由于管壳式换热器具有制造容易,生产本钱低,选材围广,清洗方便,适应性强,处理量大,工作可靠,且能适应高温高压等众多优点,管壳式换热器被使用最多。
工业中使用的换热器超过90%都是管壳式换热器,在工业过程热量传递中是应用最为广泛的一种换热器。

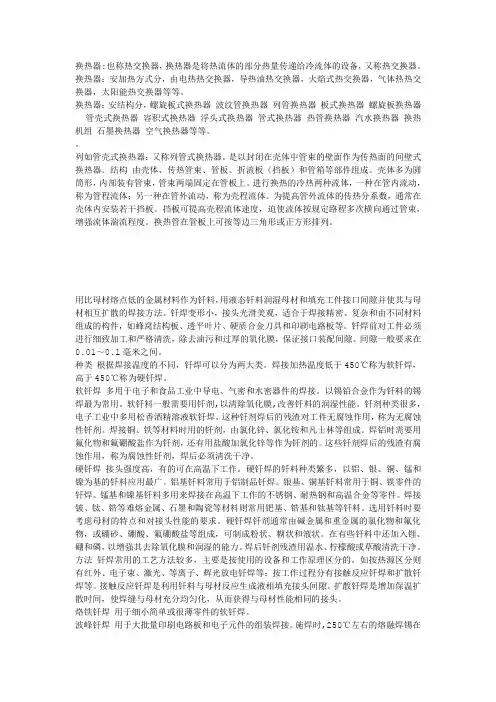

换热器:也称热交换器,换热器是将热流体的部分热量传递给冷流体的设备,又称热交换器。
换热器:安加热方式分,由电热热交换器,导热油热交换器,火焰式热交换器,气体热热交换器,太阳能热交换器等等。
换热器:安结构分,螺旋板式换热器波纹管换热器列管换热器板式换热器螺旋板换热器 管壳式换热器容积式换热器浮头式换热器管式换热器热管换热器汽水换热器换热机组石墨换热器空气换热器等等。
列如管壳式换热器:又称列管式换热器。
是以封闭在壳体中管束的壁面作为传热面的间壁式换热器。
结构由壳体、传热管束、管板、折流板(挡板)和管箱等部件组成。
壳体多为圆筒形,内部装有管束,管束两端固定在管板上。
进行换热的冷热两种流体,一种在管内流动,称为管程流体;另一种在管外流动,称为壳程流体。
为提高管外流体的传热分系数,通常在壳体内安装若干挡板。
挡板可提高壳程流体速度,迫使流体按规定路程多次横向通过管束,增强流体湍流程度。
换热管在管板上可按等边三角形或正方形排列。
用比母材熔点低的金属材料作为钎料,用液态钎料润湿母材和填充工件接口间隙并使其与母材相互扩散的焊接方法。
钎焊变形小,接头光滑美观,适合于焊接精密、复杂和由不同材料组成的构件,如蜂窝结构板、透平叶片、硬质合金刀具和印刷电路板等。
钎焊前对工件必须进行细致加工和严格清洗,除去油污和过厚的氧化膜,保证接口装配间隙。
间隙一般要求在0.01~0.1毫米之间。
种类根据焊接温度的不同,钎焊可以分为两大类。
焊接加热温度低于450℃称为软钎焊,高于450℃称为硬钎焊。
软钎焊多用于电子和食品工业中导电、气密和水密器件的焊接。
以锡铅合金作为钎料的锡焊最为常用。
软钎料一般需要用钎剂,以清除氧化膜,改善钎料的润湿性能。
钎剂种类很多,电子工业中多用松香酒精溶液软钎焊。
这种钎剂焊后的残渣对工件无腐蚀作用,称为无腐蚀性钎剂。
焊接铜、铁等材料时用的钎剂,由氯化锌、氯化铵和凡士林等组成。
焊铝时需要用氟化物和氟硼酸盐作为钎剂,还有用盐酸加氯化锌等作为钎剂的。
换热器设计规范换热器设计规范换热器是工业生产中常用的设备之一,其设计规范对于保证设备的安全运行和高效能提供必要的指导。
以下是关于换热器设计规范的一些建议。
1. 设计参数的确定在设计换热器之前,需要准确确定一些设计参数,如流体的温度、流量和压力等。
这些参数将直接影响到换热器的尺寸、材料和结构设计。
因此,设计人员需要对工艺流程进行细致的分析和计算,确保设计参数准确无误。
2. 材料选择在换热器的设计中,选用合适的材料对于设备的安全运行至关重要。
首先,需要考虑到介质的性质,如其酸碱度、腐蚀性等因素,并选择耐腐蚀的材料。
同时,还需要考虑到介质的温度和压力,选择具有足够强度和耐高温性能的材料。
3. 热量传递计算换热器的设计目的是实现热量的有效传递。
在设计中,需要仔细计算热传导的具体参数,如传热系数、温差等,确定换热器的传热面积和热效率。
同时,还应根据具体工艺要求和实际操作情况,选取合适的换热器类型,如管壳式换热器、板式换热器等。
4. 流体动力学设计换热器中的流体流动状态对于换热效果有着重要影响。
设计人员需要准确计算流体的流速、流量以及流动方式,合理设计换热器内部的流体通道,确保流体能够充分接触并实现高效传热。
5. 温度控制和安全设计在换热器的设计中,温度的控制是至关重要的因素。
设计人员应根据实际需求,合理选择和设计温度控制装置,确保介质的温度处于安全运行范围内。
同时,还应考虑到换热器在运行过程中可能出现的异常情况,如堵塞、泄漏等,合理设计安全防护装置,确保换热器的安全性和可靠性。
6. 维护和清洗设计换热器是一个长期运行的设备,为了保证其长期运行的效果,设计人员应考虑到设备的维护和清洗问题。
合理的设计可以方便维护人员进行设备的检修和清洗,延长设备的使用寿命。
总之,换热器的设计规范对于确保设备的安全运行和高效能提供了必要的指导。
设计人员应根据具体的工艺要求和实际操作情况,认真分析和计算设计参数,合理选择材料和设备类型,并考虑到温度控制、安全设计和维护等方面,确保换热器的设计符合要求。
翅片式风冷换热器设计一、翅片式风冷换热器的设计原理翅片的设计要求较高,首先是要有足够的散热面积,以增加热量的传导面积。
其次,翅片要有较高的导热性能,以便迅速将热量传导到整个翅片表面。
此外,翅片的间距和形状也对流体流动和传热有着重要的影响。
二、翅片式风冷换热器的结构管道是用于传递热介质的通道,通常是通过焊接或套管连接到翅片上。
管道的材料选用应根据热介质的特性和工作环境来确定。
支撑结构是用于支撑翅片和管道的框架,通常由钢材制成。
其设计通常考虑到整个结构的强度和稳定性。
风扇是通过产生强风使翅片散热的关键组件。
风扇的功率和风速需要根据换热器的散热要求和风道设计来确定。
三、翅片式风冷换热器的性能指标1.散热面积:散热面积是决定换热器换热效果的关键因素,它与翅片的面积有关。
通常情况下,散热面积越大,换热效果越好。
2.热传导系数:热传导系数是指翅片材料导热的性能,高热导率的材料可以提高热量的传导速度和效率。
3.风压损失:风压损失是指在风扇吹风的过程中由于风扇本身的设计或管道布局引起的压力损失。
风压损失越小,换热器的风量越大,换热效果越好。
4.温度差:温度差是指热介质进入和离开换热器之间的温度差。
温度差越大,换热器的效果越好。
四、翅片式风冷换热器的应用1.电子设备散热:翅片式风冷换热器被广泛用于电子设备和计算机中,以帮助散热,防止过热导致设备损坏。
2.汽车冷却系统:翅片式风冷换热器被用于汽车发动机的冷却系统中,以将发动机产生的热量散发。
3.空调系统:翅片式风冷换热器被应用于空调系统中,将室内的热量传递到室外。
4.工业生产过程中的热交换:翅片式风冷换热器被广泛应用于工业生产过程中,如化工、石油和能源行业等,以完成热交换的任务。
综上所述,翅片式风冷换热器作为一种常见的换热设备,在工业领域中有着广泛的应用。
通过合理设计翅片和风扇结构,以及选择合适的材料和管道布局,能够获得较好的换热效果。
因此,在设计翅片式风冷换热器时,需要充分考虑其原理、结构和性能指标,以满足不同领域中的实际应用需求。
换热器设计步骤范文换热器是一种用于传递热量的设备,常见于工业生产和能源领域。
设计一台高效的换热器需要经过以下步骤:第一步:确定需求和目标在设计换热器之前,需要明确热量传递的需求和目标。
这包括热量传递的速率、热源和热负荷的温度、压力要求等。
同时,还需要考虑到设备的尺寸、材料、成本等因素。
第二步:选择合适的换热方式根据所需的热量传递要求,可以选择不同的换热方式。
常见的换热方式包括传导、对流和辐射换热。
每种换热方式都有其适用的场景和特点,设计者需要根据具体情况做出合适的选择。
第三步:选择换热介质和流体根据所选的换热方式,需要选择合适的换热介质和流体。
换热介质可以是固体、液体或气体,流体可以是空气、水、油等。
选择适当的换热介质和流体有助于提高换热效率和性能。
第四步:计算和确定换热面积根据所需的热量传递要求和选择的换热方式,可以通过计算确定所需要的换热面积。
换热面积越大,换热效果越好,但同时也会增加设备的尺寸和成本。
因此,需要在满足热量传递需求的前提下,尽量选取合理的换热面积。
第五步:设计换热器结构和流路通过计算得到的换热面积,设计者需要绘制换热器的结构和流路。
在设计结构时,需要考虑到换热器的支撑结构、密封、流体进出口和排放口等。
在设计流路时,需要保证流体能够顺畅进出,并能够充分接触并传递热量。
第六步:考虑换热器的传热性能在确定了换热器的基本结构和流路之后,需要考虑换热器的传热性能。
这包括传热系数、换热效率、压降等。
传热性能的好坏会直接影响到换热器的热量传递效果和能耗。
第七步:进行模拟和优化通过计算机模拟和仿真软件,可以对设计的换热器进行模拟和优化。
通过模拟可以评估换热器的性能和效果,并可对设计进行优化。
模拟的结果可以帮助设计者确定最佳的换热器结构和参数。
第八步:制造和安装在确定了最佳设计方案后,可以进行换热器的制造和安装。
在制造过程中,需要保证换热器的材料和工艺符合设计要求。
在安装过程中,需要注意换热器与周围设备的连接和支撑,保证换热器正常运行和工作。
翅片管换热器设计标准
翅片管换热器是一种常用的换热设备,广泛应用于化工、石油、电力、冶金等
工业领域。
其设计标准对于保证设备的安全运行和换热效果至关重要。
本文将从设计标准的角度出发,对翅片管换热器的设计要点进行详细阐述。
首先,翅片管换热器的设计应符合国家相关标准和规范,如《换热设备设计规范》(GB 50661-2011)等。
在设计过程中,应严格按照标准要求进行,确保设备
的安全性和可靠性。
其次,设计人员应充分考虑换热器的工作条件和工艺参数,如换热介质的流体
性质、温度、压力等。
在确定换热器的工作参数时,需充分考虑介质的腐蚀性、结垢倾向等因素,确保设备在长期运行中不会出现腐蚀、结垢等问题。
另外,换热器的结构设计也是设计标准中的重要部分。
翅片管的选择、排列方式、管束的支撑方式等都需要符合标准要求,以保证换热器的换热效果和机械强度。
同时,还需要考虑翅片管的清洗和维护便捷性,以减少设备的停机时间和维护成本。
此外,设计人员还需充分考虑换热器的安装和维护便利性,确保设备在安装调
试和日常维护过程中能够方便快捷地进行操作,减少因操作不当而引起的故障和事故。
总之,翅片管换热器的设计标准是保证设备安全、高效运行的重要保障。
设计
人员在进行翅片管换热器设计时,应严格按照相关标准和规范进行,充分考虑工艺参数、结构设计、安装维护等方面的要求,确保设备具有良好的换热效果和可靠的运行性能。
换热器设计引言换热器是工业和冷暖设备中常用的设备之一,它能够有效地将热量从一个流体传递到另一个流体。
换热器的设计对于设备的性能和能源效率至关重要。
本文将介绍换热器的设计原理、常见的换热器类型以及一些设计考虑因素。
换热器的设计原理换热器的基本原理是通过接触热交换面来传递热量。
换热器通常由两个流体流经并在换热面上进行传热。
热量可以通过对流、传导或辐射的方式传递。
在设计换热器时,需要考虑流体的物性、传热面积、传热系数以及流体的流速等参数。
常见的换热器类型1.管壳式换热器:管壳式换热器是最常见的换热器类型之一。
它由一个管束和外壳组成,一个流体流经管束,另一个流体流经外壳。
管壳式换热器适用于各种流体和工况条件,并且易于清洁和维护。
2.板式换热器:板式换热器由一系列平行的金属板堆叠在一起组成。
流体在板间流动,通过板之间的壁面传热。
板式换热器具有较高的传热效率和紧凑的结构,适用于高温高压条件下的换热。
3.螺旋板式换热器:螺旋板式换热器将螺旋形的板片放置在一个圆柱形的外壳内,流体在螺旋通道中流动,并通过板片的表面传热。
螺旋板式换热器具有较高的传热系数和紧凑的结构。
4.管束式换热器:管束式换热器由一个或多个平行管束组成,流体在管束内流动,并在管束和外壳之间的空间中进行传热。
管束式换热器适用于高粘度流体和易于结垢的流体。
换热器设计考虑因素在进行换热器设计时,需要考虑以下因素:1. 流体参数流体参数包括流体的物性、流量、温度等。
不同的流体具有不同的物性和传热特性,这对于换热器的设计非常重要。
2. 传热面积传热面积是换热器设计的关键参数之一。
较大的传热面积可以提高传热效率,但也会增加换热器的体积和成本。
3. 传热系数传热系数是衡量换热器传热效果的重要参数。
传热系数受流体性质、传热面积以及换热器的结构和设计等因素的影响。
4. 压力损失换热器在传热过程中会产生一定的压力损失。
过高的压力损失会降低流体的流速,影响传热效果。
5. 清洁和维护换热器在使用一段时间后需要清洁和维护。
第六章换热设备的设计6.1 换热设备的分类和总体结构6.1.1 换热设备的分类按照传热方式的不同,换热设备可分为三类:1.混合式换热器——利用冷、热流体直接接触与混合的作用进行热量的交换。
这类换热器的结构简单、价格便宜,常做成塔状。
2.蓄热式换热器——在这类换热器中,热量传递是通过格子砖或填料等蓄热体来完成的。
首先让热流体通过,把热量蓄在蓄热体中,然后再让冷流体通过,把热量带走。
由于两种流体交变转换输入,因此不可避免地存在着一小部分流体相互掺和的现象,造成流体的“污染”。
这类换热器的结构紧凑,价格便宜、单位体积传热面大,故较适合于气—气热交换的场合。
3.间壁式换热器——是工业中最为广泛应用的一类换热器。
冷—热流体被一固体壁面隔开,通过壁面进行传热。
按照传热面的形状与结构特点它又可分为:(1)管式换热器——如套管式、螺旋管式、管壳式、热管式等。
(2)板面式换热器——如板式、螺旋板式、板壳式等。
(3)扩展表面式换热器——如板翅式、管翅式、强化的传热管等。
其中以管式换热器应用作为广泛,其特点见表6-1所示。
表6-1 管壳式换热器的主要类型及特点6.1.2 管壳式换热器的总体结构管壳式换热器的总体结构均包括:管箱、管板、壳体、折流板或支承板、定距管、拉杆、分程隔板、接管、支座等。
如图6-1所示。
图6-1 常见管壳式换热器结构1—平盖;2—平盖管箱(部件);3—接管法兰;4—管箱法兰;5—固定管板;6—壳体法兰;7—防冲板;8—仪表接口;9—补强圈;10—壳体(部件);11—折流板;12—旁路挡板;13—拉杆;14—定距管;15—支持板;16—双头螺柱;17—螺母;18—外头盖垫片;19—外头盖侧法兰;20—外头盖法兰;21—吊耳;22—放气口;23—椭圆形封头;24—浮头法兰;25—浮头垫片;26—无折边球形封头;27—浮头管板;28—浮头盖(部件);29—外盖头(部件);30—排液口;31—钩圈;32—接管;33—活动鞍座;34—换热管;35—假管;36—管束(部件);37—固定鞍座;38—滑道;39—管箱垫片;40—管箱短节;41—封头管箱;42—分程隔板;43—悬挂式支座;44—膨胀节(部件);45—中间挡板;46—U形换热器;47—内导流筒;48—纵向隔板;49—填料;50—填料函;51—填料压盖;52—浮动管板;53—部分剪切环;54—活套法兰。
6.2管壳式换热设备设计的内容和步骤6.2.1 管壳式换热设备设计的内容管壳式换热设备设计的内容包括工艺设计和机械设计两方面。
本课程设计是把工艺参数、尺寸作为已知条件,在满足工艺条件的前提下,对换热设备进行强度、刚度及稳定性计算,并从制造、安装、检修、使用等方面出发进行结构设计。
换热设备设计任务书内容和格式按表6-2所示。
6.2.2 管壳式换热设备设计的步骤在阅读了设计任务书后,按以下步骤进行换热设备的机械设计。
○1了解设计条件;○2选材;○3按设计压力计算壳体和管箱壁厚;○4管子与管板连接结构设计;○5壳体与管板连接结构设计;○6管板厚度计算;○7折流板、支持板等零部件的结构设计;○8换热管与壳体在温差和流体压力联合作用下的应力计算;○9管子拉脱离和稳定性校核;○10判断是否需要膨胀节,如需要,则选择膨胀节结构型式并进行有关的计算;○11接管、接管法兰、支座等的选择及开孔补强设计等。
表6-2 换热设备设计任务书比例条件内容修改设计参数及要求修改标记修改内容签字日期壳程管程工作压力,MPa 1.43 1.53设计压力,MPa 1.57 1.68工作温度,℃310 420设计温度,℃310 420 单位名称介质碱洗气变换气工程名称推荐材料16MnR 20钢设计项目管/壳程数 1 1 条件编号传热面积,m2 70设备图号公称直径,mm 800位号/台数传热管直径,mm 38提出人日期传热管长度,m 3备注传热管根数,根205腐蚀情况微弱设计寿命接管表符号公称尺寸DN 连接面形式用途a 400 凹面变换气b 250 凹面碱洗气c 250 凹面碱洗气d 400 凹面变换气e 1/2”螺纹排水口表6-3 换热设备设计任务书简图与说明设计参数及要求壳程管程工作压力,MPa 1.43 1.53设计压力,MPa 1.57 1.68工作温度,℃310 420设计温度,℃310 420 介质碱洗气变换气管/壳程数 1 1 传热面积,m2 70公称直径,mm 800传热管直径,mm 38传热管长度,m 3传热管根数,根205腐蚀情况微弱设计寿命接管表符号公称尺寸DN 连接面形式用途a 400 凹面变换气b 250 凹面碱洗气c 250 凹面碱洗气d 400 凹面变换气e 1/2”螺纹排水口6.3 换热设备的设计示例6.3.1 管壳式换热器某合成氨厂变换工段中变换热器,系卧式固定管板式的管壳式换热器,如图6-2所示,其壳程圆筒内径为800mm 。
换热管规格为φ38×3的无缝钢管,共205根,管长3m 。
工作条件:壳程介质为碱洗液(脱碳后的氮氢混合气),压力为1.43Mpa ,最高温度为310℃;管程介质为变换气(含有二氧化碳的氮氢混合气),压力为1.53Mpa ,最高温度为420℃。
有工艺计算得沿长度平均的壳程圆筒金属温度为274℃,换热管金属温度为350℃。
试对该换热器进行材料选择、结构设计及强度计算。
结构草图如图6-2所示,下面分别进行壳程圆筒、管箱封头及圆筒、法兰、管板,以及U 形膨胀节设计及计算。
图6-2 卧式带膨胀节的固定管板换热器1—变换气入口接管;2—锥形封头;3—设备法兰;4—管板;5—碱洗气出口接管;6—补强圈;7—筒体;8—膨胀节;9—换热管;10—定距管;11—折流板;12—碱洗气入口接管; 13—变换器出口接管;14—鞍式支座。
6.3.1.1 壳程圆筒根据工作条件选择壳程圆筒的材料为16MnR 钢板。
在常温时许用应力为170Mpa ,在设计温度310℃时的许用应力为142MPa ,屈服限为227Mpa 。
按GB150-98式(6-1)壳程圆筒计算厚度 []c i tcp D 2P δσφ=- (6-1)式中 计算压力c P 1.1 1.43 1.57MPa =⨯=; 内直径i D 800mm =材料许用应力[]t142MPa σ=焊缝系数φ=0.85(采用双面焊、局部无损探伤)以上数值代入式(6-1)得1.578005.24mm 21420.85 1.57δ⨯==⨯⨯-按GB150-98碳素钢或低合金钢容器的最小厚度不小于3mm ,该厚度值不包括厚度附加量C=2mm 即e 6mm δ=。
壳程圆筒的液压试验及压力试验时应力校核。
试验液体为水,试验压力PT 按下式[][]T t 170P 1.251.25 1.572.35MPa 142σσ==⨯= 压力试验时,圆筒的总体薄膜应力按下式()()T i e T ts e P D 2.3580061850.90.9227204.3MPa 2260.85δσσδφ++===<=⨯⨯⨯⨯6.3.1.2 管箱(1)锥形封头如图6-2所示为带折边锥形封头,根据工作条件选择锥形封头材料为15CrMoR (正火加回火)钢板。
在常温时许用应力为150MPa ,在设计温度420℃时的许用应力为115.6MPa ,屈服限为229.4MPa 。
图6-3 锥形封头按GB150-98式(6-10),式(6-11) 过渡段厚度[]'c ih tckP D 20.5P δσφ=- (6-10)与过渡段相接处的锥壳厚度 []'c ih tcfP D 0.5P δσφ=- (6-11)式中 计算压力Pc=1.1×1.53=1.68MPa 内直径Di=800mm材料许用应力[σ]t=115.6MPa焊缝系数φ=0.85(采用双面焊、局部无损探伤)系数K=0.682(采用标准封头r/D i =0.15, α=30℃)f=0.554(同上)K 、f 值分别由GB0-98表6-4、表6-5查得。
以上数值代入式(6-10)、式(6-11)得 'h 0.682 1.688004.70mm 2115.60.850.5 1.68δ⨯⨯==⨯⨯-⨯'h 0.554 1.688007.64mm 115.60.850.5 1.68δ⨯⨯==⨯⨯-⨯取h 7.7mm δ=,附加厚度c=2mm 选取he 10mm δ= 锥形封头的水压试验压力[][]T ct 150P 1.25P 1.25 1.682.27MPa 115.6σσ==⨯= 壳程圆筒和封头计算参见GB150-98。
(2)管箱法兰选JB/T4703-2000长颈对焊法兰PN=2.5MPa ,DN800,材料为15CrMo 。
法兰密封面型式为凹凸面,连接尺寸(参阅图6-4)如下: D i =800mm δ0=16mm D b =915mm δ1=26mm D f =960mm H=115mmD 4=863mmδf =52mm (不包括厚度附加量)垫片采用金属包垫片865×825JB/T4706-200由GB150-98表9-2查得m=3.75,y=52.4MPa 选32个材料为35CrMoA 等长双头螺栓M24×160JB/T4707-2000。
