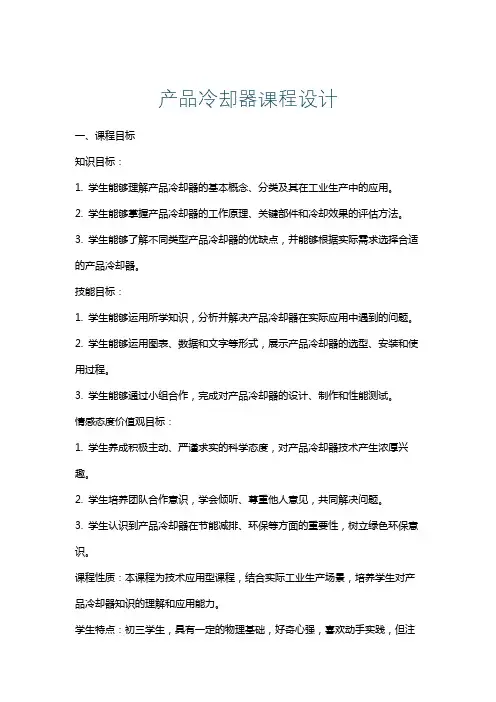

产品冷却器课程设计一、课程目标知识目标：1. 学生能够理解产品冷却器的基本概念、分类及其在工业生产中的应用。

2. 学生能够掌握产品冷却器的工作原理、关键部件和冷却效果的评估方法。

3. 学生能够了解不同类型产品冷却器的优缺点，并能够根据实际需求选择合适的产品冷却器。

技能目标：1. 学生能够运用所学知识，分析并解决产品冷却器在实际应用中遇到的问题。

2. 学生能够运用图表、数据和文字等形式，展示产品冷却器的选型、安装和使用过程。

3. 学生能够通过小组合作，完成对产品冷却器的设计、制作和性能测试。

情感态度价值观目标：1. 学生养成积极主动、严谨求实的科学态度，对产品冷却器技术产生浓厚兴趣。

2. 学生培养团队合作意识，学会倾听、尊重他人意见，共同解决问题。

3. 学生认识到产品冷却器在节能减排、环保等方面的重要性，树立绿色环保意识。

课程性质：本课程为技术应用型课程，结合实际工业生产场景，培养学生对产品冷却器知识的理解和应用能力。

学生特点：初三学生，具有一定的物理基础，好奇心强，喜欢动手实践，但注意力容易分散。

教学要求：结合学生特点，注重理论与实践相结合，以案例导入、小组讨论、实验操作等形式，激发学生学习兴趣，提高教学效果。

通过分解课程目标为具体学习成果，使学生在学习过程中能够明确自己的任务和目标，为后续教学设计和评估提供依据。

二、教学内容1. 产品冷却器概述- 冷却器的定义、分类及作用- 冷却器在工业生产中的应用案例2. 产品冷却器的工作原理与关键部件- 冷却器的工作原理- 冷却器关键部件的结构与功能- 冷却效果的评估方法3. 不同类型产品冷却器的优缺点及应用- 风冷式、水冷式、油冷式等冷却器的特点- 不同类型冷却器的适用场景及选型要点4. 产品冷却器的选型、安装与使用- 冷却器选型的依据和方法- 冷却器的安装位置、方式及注意事项- 冷却器的使用与维护5. 产品冷却器的设计与制作- 冷却器设计的基本要求- 设计方案的形成与优化- 小组合作完成冷却器的制作和性能测试教学内容安排与进度：第一课时：产品冷却器概述第二课时：产品冷却器的工作原理与关键部件第三课时：不同类型产品冷却器的优缺点及应用第四课时：产品冷却器的选型、安装与使用第五课时：产品冷却器的设计与制作（含小组讨论、实验操作等）教材章节关联：本教学内容与《物理》课本第四章“热学”内容相关，重点关注热交换器（冷却器）的工作原理、选型和应用等方面。

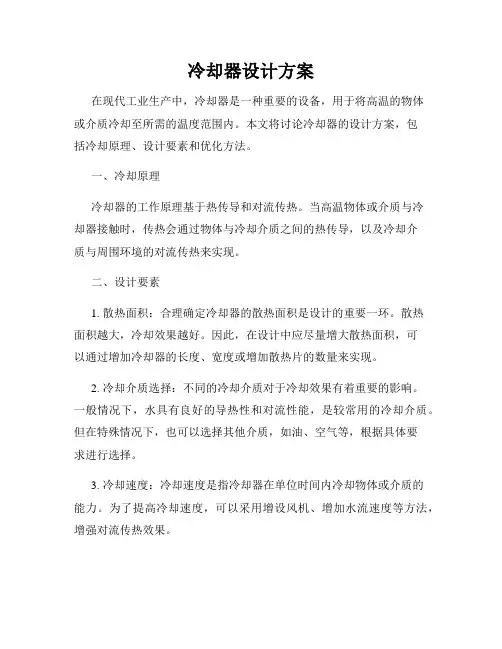

冷却器设计方案在现代工业生产中，冷却器是一种重要的设备，用于将高温的物体或介质冷却至所需的温度范围内。

本文将讨论冷却器的设计方案，包括冷却原理、设计要素和优化方法。

一、冷却原理冷却器的工作原理基于热传导和对流传热。

当高温物体或介质与冷却器接触时，传热会通过物体与冷却介质之间的热传导，以及冷却介质与周围环境的对流传热来实现。

二、设计要素1. 散热面积：合理确定冷却器的散热面积是设计的重要一环。

散热面积越大，冷却效果越好。

因此，在设计中应尽量增大散热面积，可以通过增加冷却器的长度、宽度或增加散热片的数量来实现。

2. 冷却介质选择：不同的冷却介质对于冷却效果有着重要的影响。

一般情况下，水具有良好的导热性和对流性能，是较常用的冷却介质。

但在特殊情况下，也可以选择其他介质，如油、空气等，根据具体要求进行选择。

3. 冷却速度：冷却速度是指冷却器在单位时间内冷却物体或介质的能力。

为了提高冷却速度，可以采用增设风机、增加水流速度等方法，增强对流传热效果。

4. 材料选择：冷却器所使用的材料直接影响到其散热效果和使用寿命。

一般而言，具有良好导热性的金属材料，如铜、铝等，可以更好地传导热量，提高散热效果。

三、优化方法1. 流动分析：通过数值模拟或实验方法，进行流动分析，优化冷却器的结构和设计。

在不同工况下，根据流体的流动情况和热传导特性，进行优化，以提高冷却效果。

2. 散热片设计：合理设计散热片的形状、间距和数量，以增大散热面积，提高传热效率。

同时，对散热片进行表面处理，增强其导热性能。

3. 热交换器应用：冷却器可以与热交换器相结合，通过增加热交换面积，提高冷却效果。

在选择热交换器时，应考虑其传热系数、压降和占用空间等因素。

4. 温度控制：根据冷却的要求，设计合适的温度控制系统，能够精确控制冷却介质的温度，提高冷却器的工作效率。

结论冷却器设计方案的选择和优化对于工业生产中的热管理至关重要。

通过合理确定散热面积、冷却介质选择、冷却速度和材料选择，可以提高冷却器的效果和寿命。
