雷达介绍

雷达工作原理雷达是一种用于探测和追踪目标物体的设备，广泛应用于军事、航空、航海和气象等领域。

它通过发射电磁波并接收其反射信号，通过分析信号的特征来确定目标物体的位置、速度和形态。

本文将介绍雷达的基本原理和工作过程。

一、雷达的基本原理雷达的基本原理是利用电磁波在空间传播时的特性。

雷达发射器发出一束电磁波，并通过天线将电磁波辐射出去。

当电磁波遇到目标物体时，会发生反射或散射，部分信号会被接收天线接收到。

二、雷达的工作过程1. 发射信号：雷达工作时，发射器发出一束有一定频率和功率的电磁波。

电磁波可以是无线电波、微波或其他频率的波。

2. 接收信号：目标物体会对电磁波进行反射或散射，部分反射信号会被雷达接收器接收到。

接收器通过天线接收到的信号转换为电信号，并传送给信号处理系统。

3. 信号处理：信号处理系统对接收到的信号进行处理和分析。

这包括测量信号的时间、频率和幅度特征，以确定目标物体的距离、方位和速度。

4. 显示结果：最后，雷达系统将分析得到的目标信息显示在显示器上。

这可以是雷达图表或其他形式的可视化信息，帮助操作人员更好地理解目标的位置和运动状态。

三、不同类型雷达的原理1. 连续波雷达（CW雷达）：连续波雷达发射器持续地发射连续的高频电磁波。

接收器接收到的信号经过混频或激励信号调制后得到目标信息。

2. 脉冲雷达：脉冲雷达发射器以脉冲的形式发射电磁波，每个脉冲都有固定的能量和重复频率。

接收器通过测量脉冲的往返时间来计算目标的距离。

3. 多普勒雷达：多普勒雷达是基于多普勒效应的原理工作的。

当目标物体相对于雷达运动时，接收到的反射信号的频率会发生变化。

根据频率变化的特征，可以计算出目标的速度和运动方向。

四、雷达的应用领域雷达在军事、航空、航海和气象等领域有着广泛的应用。

1. 军事：雷达在军事领域中用于目标探测、导航、火控和情报收集等任务。

它可以帮助军队追踪和监视敌方目标，提供重要的战术信息。

2. 航空和航海：雷达在航空和航海领域中用于导航和防撞系统。

雷达探测原理雷达（Radar）是一种利用电磁波进行远程探测和测量的技术。

它广泛应用于军事、航空、天气预报和无人驾驶等领域。

雷达的探测原理主要基于回波信号，通过发送和接收电磁波来获取目标的位置、速度和形状等信息。

以下将详细介绍雷达的工作原理。

1. 电磁波的发射和接收雷达系统由一个发射器和一个接收器组成。

发射器用来发射高频电磁波，而接收器用于接收从目标返回的回波信号。

发射器会将电能转化为电磁波能量，并将其辐射到目标区域。

接收器会捕获回波信号并将其转化为电信号，以供后续处理和分析。

2. 脉冲雷达和连续波雷达雷达系统可以分为脉冲雷达和连续波雷达两种类型。

脉冲雷达是以脉冲的形式发送和接收电磁波，通过测量脉冲的时间延迟和回波的强度来确定目标的距离和方位。

连续波雷达则是以连续的形式发送和接收电磁波，通过测量频率差异来判断目标的速度。

3. 雷达信号的传播和散射一旦电磁波从雷达发射器发出，它会以光速传播。

在传播过程中，电磁波会遇到许多障碍物，如建筑物、云层、大气颗粒等。

这些物体会导致电磁波被散射、反射、折射或吸收。

当电磁波与目标相遇时，一部分能量会被目标吸收，而另一部分则会被散射回来，形成回波信号。

回波信号的强度和相位会受到目标的物理属性和雷达参数的影响。

接收器会捕获回波信号并测量其强度和时间延迟。

4. 距离测量雷达通过测量回波信号的时间延迟来确定目标的距离。

当电磁波发射后，它会沿直线传播，直到遇到目标。

回波信号的时间延迟取决于电磁波从发射到接收的时间间隔，并通过速度与时间的关系计算出目标的距离。

计算距离的方法可以是通过测量脉冲雷达的脉冲宽度，或通过连续波雷达的频率差异。

这些数据会通过信号处理和算法来进行计算和解析，从而得出准确的目标距离。

5. 方位和高度测量雷达也可以用于测量目标的方位和高度。

为了确定目标的方位，雷达系统通常采用天线阵列或旋转天线，通过检测回波信号的相位差异来确定目标的方位角度。

对于高度的测量，雷达一般使用仰角来确定目标的高度。

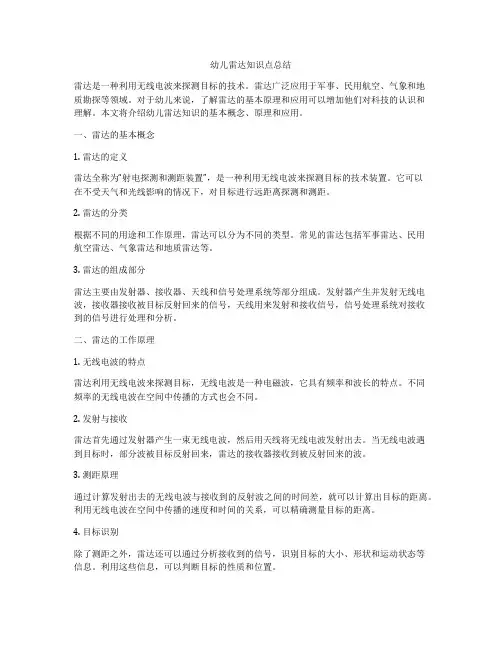

幼儿雷达知识点总结雷达是一种利用无线电波来探测目标的技术。

雷达广泛应用于军事、民用航空、气象和地质勘探等领域。

对于幼儿来说，了解雷达的基本原理和应用可以增加他们对科技的认识和理解。

本文将介绍幼儿雷达知识的基本概念、原理和应用。

一、雷达的基本概念1. 雷达的定义雷达全称为“射电探测和测距装置”，是一种利用无线电波来探测目标的技术装置。

它可以在不受天气和光线影响的情况下，对目标进行远距离探测和测距。

2. 雷达的分类根据不同的用途和工作原理，雷达可以分为不同的类型。

常见的雷达包括军事雷达、民用航空雷达、气象雷达和地质雷达等。

3. 雷达的组成部分雷达主要由发射器、接收器、天线和信号处理系统等部分组成。

发射器产生并发射无线电波，接收器接收被目标反射回来的信号，天线用来发射和接收信号，信号处理系统对接收到的信号进行处理和分析。

二、雷达的工作原理1. 无线电波的特点雷达利用无线电波来探测目标，无线电波是一种电磁波，它具有频率和波长的特点。

不同频率的无线电波在空间中传播的方式也会不同。

2. 发射与接收雷达首先通过发射器产生一束无线电波，然后用天线将无线电波发射出去。

当无线电波遇到目标时，部分波被目标反射回来，雷达的接收器接收到被反射回来的波。

3. 测距原理通过计算发射出去的无线电波与接收到的反射波之间的时间差，就可以计算出目标的距离。

利用无线电波在空间中传播的速度和时间的关系，可以精确测量目标的距离。

4. 目标识别除了测距之外，雷达还可以通过分析接收到的信号，识别目标的大小、形状和运动状态等信息。

利用这些信息，可以判断目标的性质和位置。

三、雷达的应用1. 军事领域军事雷达是现代战争中不可或缺的武器之一。

它可以用来监测敌方的空中、海上和地面目标，进行远程侦察和导弹引导等任务。

2. 民用航空民用航空雷达主要用于飞行管制和空中交通管理。

它可以监测飞机的位置和高度，确保飞机之间的安全距离，避免空中碰撞。

3. 气象预报气象雷达可以用来监测大气中的降水、风暴和龙卷风等天气现象，及时预警并发布相关警报，保护人们的生命和财产安全。

雷达介绍资料汇总雷达是指射频波的电磁能在空间中以高速传输并经过反射、散射、折射等作用返回到雷达接收机，通过测量返回波的特性来获得目标的位置、速度、形状以及其他相关信息的设备。

雷达技术的应用范围非常广泛，包括军事、民用、科研等领域。

本文将对雷达的基本原理、分类、工作方式以及一些典型应用领域进行介绍。

雷达的基本原理包括发射系统、接收系统和信号处理系统。

发射系统负责产生并发射射频波，一般采用脉冲信号。

接收系统用于接收目标返回的波，通过接收天线接收并将其转换为电信号。

信号处理系统对接收到的信号进行处理，包括滤波、放大、解调、去杂等操作。

通过分析处理后的信号，可以获得目标的位置、速度、形状等信息。

雷达按照应用领域和工作频率可以分为军用雷达、民用雷达和科研雷达。

军用雷达主要用于军事侦查、导航、武器系统等方面，其工作频率一般较高。

民用雷达广泛应用于天气预报、航空导航、船舶定位等领域，其工作频率一般较低。

科研雷达用于天文观测、大气物理研究等方面，其工作频率较高。

雷达按照工作方式可以分为连续波雷达和脉冲雷达。

连续波雷达是指不间断地发送连续波信号，并通过接收到的信号中的相位差来确定目标的位置、速度等信息。

脉冲雷达是指发射脉冲信号并测量返回信号的时间延迟，通过计算时间延迟来确定目标的位置、速度等信息。

雷达的应用领域非常广泛。

军事方面，雷达用于目标侦测、火力打击等方面，如远程侦察雷达、防空雷达等。

民用方面，雷达用于天气预报、航空导航、船舶定位等方面，如气象雷达、航空雷达等。

科研方面，雷达用于天文观测、大气物理研究等方面，如射电望远镜、对流层雷达等。

总之，雷达是一种通过测量反射回来的射频波来获取目标信息的设备。

雷达具有广泛的应用领域，包括军事、民用、科研等方面。

雷达的工作原理包括发射系统、接收系统和信号处理系统。

根据应用领域和工作频率，雷达可以分为军用雷达、民用雷达和科研雷达。

根据工作方式，雷达可以分为连续波雷达和脉冲雷达。

1.雷达的定义雷达是对于远距离目标进行无限探测、定位、侧轨和识别的一种传感器系统。

2.最基本的雷达系统的组成图1-1 雷达系统的基本原理2.1 雷达发射机雷达发射机（transmitter）的作用是产生辐射所需强度的高频脉冲信号，并将高频信号馈送到天线。

2.2 天线天线的作用是将雷达发射机馈送来的高频脉冲信号辐射到探测空间2.3 接收机接收机的主要任务是把微弱的目标回波信号放大到足以进行信号处理的电平，同时接收机内部的噪声应尽量小，以保证接收机的高灵敏度。

2.4 目标检测和信息提取目标检测和信息提取等任务是实现雷达接收机输出信号的进一步处理3. 雷达天线天线是雷达系统中发射和接收电磁波的装置，是雷达系统与外界联系单的纽带。

他的主要作用是：(1) 将雷达发射机产生的高能量电磁波辐射(有一定的方向性)向外部自由空间(空气或其他媒介)；(2) 接收目标的回波(包括外部噪声)。

4. 雷达发射机雷达发射机的作用是产生所需强度的高频脉冲信号，并将高频信号馈送到天线发射出去。

常见的雷达发射机可分为单级振荡式发射机和主振放大发射机两类。

4.1 单级振荡式发射机组成图4-1单级振荡式发射机组成框图单级振荡式发射机，由于脉冲调制器直接控制振荡器工作，每个射频脉冲的起始射频相位是由振荡器的噪声决定，因而相继脉冲的射频相位是随机的，即受脉冲调制的振荡器所输出的射频脉冲串之间的信号相位是非相参的。

所以，有时把单级振荡式发射机称为非相参发射机。

4.2主振放大发射机主振放大式发射机由多级组成，图4-2是其基本组成框图。

图4-2 主振放大式发射机组成框图主控振荡器用来产生射频信号；射频放大链用来放大射频信号，提高信号的功率电平；主振放大式因此而得名。

主控振荡器常由基准振荡器、本机振荡器和相干振荡器等组成微波振荡器组。

由于微波振荡器组常由固体器件组成，所以也称它们为固体微波源。

现代雷达要求主控振荡器的输出频率很稳定。

射频放大链一般由一至三级射频功率放大器级联组成。

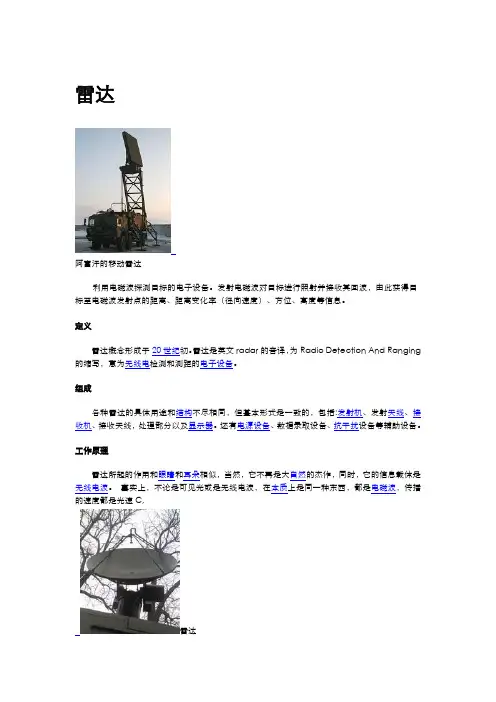

雷达阿富汗的移动雷达利用电磁波探测目标的电子设备。

发射电磁波对目标进行照射并接收其回波，由此获得目标至电磁波发射点的距离、距离变化率（径向速度）、方位、高度等信息。

定义雷达概念形成于20世纪初。

雷达是英文radar的音译，为Radio Detection And Ranging 的缩写，意为无线电检测和测距的电子设备。

组成各种雷达的具体用途和结构不尽相同，但基本形式是一致的，包括:发射机、发射天线、接收机、接收天线，处理部分以及显示器。

还有电源设备、数据录取设备、抗干扰设备等辅助设备。

工作原理雷达所起的作用和眼睛和耳朵相似，当然，它不再是大自然的杰作，同时，它的信息载体是无线电波。

事实上，不论是可见光或是无线电波，在本质上是同一种东西，都是电磁波，传播的速度都是光速C,雷达差别在于它们各自占据的频率和波长不同。

其原理是雷达设备的发射机通过天线把电磁波能量射向空间某一方向，处在此方向上的物体反射碰到的电磁波；雷达天线接收此反射波，送至接收设备进行处理，提取有关该物体的某些信息(目标物体至雷达的距离，距离变化率或径向速度、方位、高度等)。

测量距离实际是测量发射脉冲与回波脉冲之间的时间差，因电磁波以光速传播，据此就能换算成目标的精确距离。

测量目标方位是利用天线的尖锐方位波束测量。

测量仰角靠窄的仰角波束测量。

根据仰角和距离就能计算出目标高度。

测量速度是雷达根据自身和目标之间有相对运动产生的频率多普勒效应原理。

雷达接收到的目标回波频率与雷达发射频率不同，两者的差值称为多普勒频率。

从多普勒频率中可提取的主要信息之一是雷达与目标之间的距离变化率。

当目标与干扰杂波同时存在于雷达的同一空间分辨单元内时，雷达利用它们之间多普勒频率的不同能从干扰杂波中检测和跟踪目标。

波段划分最早用于搜索雷达的电磁波波长度为23cm，这一波段被定义为L波段（英语Long的字头），后来这一波段的中心波长度变为22cm。

当波长为10cm的电磁波被使用后，其波段被定义为S波段(英语Short的字头，意为比原有波长短的电磁波）。

雷达简介-雷达工作的基本参数-PART1一．雷达简介1．什么是雷达雷达（Radar），又名无线电探测器，雷达的基本任务是探测目标的距离、方向速度等状态参数。

雷达主要由天线、发射机、接收机、信号处理机和显示器等组成。

2.雷达的工作原理雷达通过发射机产生足够的电磁能量，通过天线将电磁波辐射至空中，天线将电磁能量集中在一个很窄的方向形成波束向极化方向传播，电磁波遇到波束内的目标后，会按照目标的反射面沿着各个方向产生反射，其中一部分电磁能量反射到雷达方向，被雷达天线获取，反射能量通过天线送到接收机形成雷达的回波信号。

这里要说明的是，由于在传播过程中电磁波会随着传播距离而衰减，雷达接收的回波信号非常微弱，几乎被噪声所淹没，接收机将这些微弱的回波信号经过低噪放，滤波和数字信号处理，将回波信号处理为可用信号后，送至信号处理机提取含在回波信号中的信息，将这些信息包含的目标距离方向速度等现实在显示器上。

二．雷达的基本用途1.测定目标的距离为了测定目标的距离，雷达准确测量从电磁波发射时刻到接收到回波时刻的延迟时间，这个延迟时间是电磁波从发射机到目标，再由目标返回雷达接收机的传播时间。

根据电磁波的传播速度，可以确定目标的距离公式为：S=CT/2。

其中，S为目标距离T为电磁波从雷达发射出去到接收到目标回波的时间C为光速2.测量目标方位是利用天线的尖锐方位波束测量。

测量仰角靠窄的仰角波束测量。

根据仰角和距离就能计算出目标高度。

雷达发现目标，会读出此时天线尖锐方位的指向角，就是目标的方向角。

两坐标雷达只能测定目标的方位角，三坐标雷达可以测定方位角和俯仰角。

3.测定目标的运动速度是雷达的一个重要功能，—雷达测速利用了物理学中的多普勒原理．当目标和雷达之间存在着相对位置运动时，目标回波的频率就会发生改变，频率的改变量称为多普勒频移，用于确定目标的相对径向速度，通常，具有测速能力的雷达，例如脉冲多普勒雷达，要比一般雷达复杂得多。

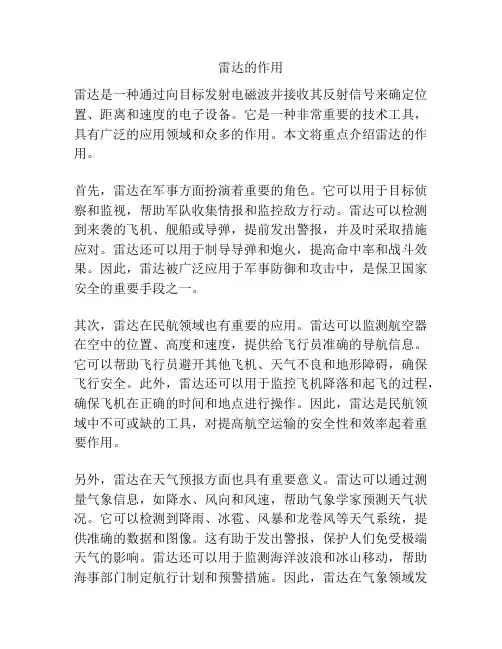

雷达的作用雷达是一种通过向目标发射电磁波并接收其反射信号来确定位置、距离和速度的电子设备。

它是一种非常重要的技术工具，具有广泛的应用领域和众多的作用。

本文将重点介绍雷达的作用。

首先，雷达在军事方面扮演着重要的角色。

它可以用于目标侦察和监视，帮助军队收集情报和监控敌方行动。

雷达可以检测到来袭的飞机、舰船或导弹，提前发出警报，并及时采取措施应对。

雷达还可以用于制导导弹和炮火，提高命中率和战斗效果。

因此，雷达被广泛应用于军事防御和攻击中，是保卫国家安全的重要手段之一。

其次，雷达在民航领域也有重要的应用。

雷达可以监测航空器在空中的位置、高度和速度，提供给飞行员准确的导航信息。

它可以帮助飞行员避开其他飞机、天气不良和地形障碍，确保飞行安全。

此外，雷达还可以用于监控飞机降落和起飞的过程，确保飞机在正确的时间和地点进行操作。

因此，雷达是民航领域中不可或缺的工具，对提高航空运输的安全性和效率起着重要作用。

另外，雷达在天气预报方面也具有重要意义。

雷达可以通过测量气象信息，如降水、风向和风速，帮助气象学家预测天气状况。

它可以检测到降雨、冰雹、风暴和龙卷风等天气系统，提供准确的数据和图像。

这有助于发出警报，保护人们免受极端天气的影响。

雷达还可以用于监测海洋波浪和冰山移动，帮助海事部门制定航行计划和预警措施。

因此，雷达在气象领域发挥着重要作用，提供准确的天气信息和预报。

此外，雷达还被广泛应用于交通领域和环境监测中。

在交通管理中，雷达可以监测车辆的流量、速度和密度，帮助交通部门调整信号灯和制定交通方案，减少拥堵和事故。

在环境监测中，雷达可以检测空气中的污染物和气象条件，提供准确的数据和预警，保护环境和人们的健康。

综上所述，雷达是一种广泛应用的技术工具，具有多种作用。

它在军事、民航、天气预报、交通管理和环境监测等领域发挥着重要作用。

通过利用雷达技术，我们可以实时了解目标的位置、距离和速度，提前预警和制定有效的措施。

因此，雷达不仅对保卫国家安全和人们的生命安全至关重要，而且对提高各个领域的效率和准确性也起着重要作用。

雷达的工作原理雷达是一种利用电磁波进行探测和测量的技术，广泛应用于军事、航空、气象和海洋等领域。

本文将从雷达的工作原理、主要组成部分、工作模式和应用领域等方面进行详细介绍。

一、雷达的工作原理：1. 发射和接收信号：雷达通过发射射频信号，并监听回波信号来进行目标探测。

发射的信号会以电磁波的形式向四周传播。

2. 接收回波信号：当发射的电磁波与目标相遇时，会产生回波信号。

雷达接收器通过接收回波信号，以获取目标的位置、距离和速度等信息。

3. 信号处理和显示：雷达接收器将接收到的回波信号进行信号处理，如滤波、放大、解调等操作，以提取有用的目标信息。

处理后的数据可以通过显示设备以图形或数字的形式呈现。

二、雷达的主要组成部分：1. 发射器：负责产生并发射射频信号，通常使用高频、大功率的电子设备。

2. 接收器：接收回波信号，并进行信号处理和解调等操作，以提取有用的信息。

3. 天线系统：用于发送和接收电磁波信号，一般包括发射天线和接收天线。

4. 控制器：负责控制雷达的工作模式和参数设置，并处理接收到的目标信息。

5. 显示设备：用于显示目标信息，可以是示波器、计算机屏幕或专用的雷达显示器等。

三、雷达的工作模式：1. 连续波雷达（CW雷达）：发射连续的电磁波信号，并通过检测回波信号的频率变化来估计目标的速度。

2. 脉冲雷达：以脉冲的形式发射电磁波信号，测量回波信号的时间延迟来计算目标的距离。

3. 多普勒雷达：基于多普勒效应，通过测量回波信号频率的变化来确定目标的速度和运动方向。

四、雷达的应用领域：1. 军事应用：雷达在军事领域广泛用于目标探测、情报侦察、导航引导和火力控制等任务。

2. 航空应用：雷达在航空领域被用于飞行器导航、空中交通控制以及天气预报和防雷等方面。

3. 气象应用：气象雷达可以探测大气中的降水情况，对气象预报和气候研究起到重要作用。

4. 海洋应用：海洋雷达可以用于测量海洋表面的波高、潮汐、海流等参数，对海洋科学和海上交通具有重要意义。
