HXD在线膨胀工艺参数和膨胀率与卷烟质量的关系马宇平（许昌卷烟总厂技术中心，河南省许昌市西关大街130号461000）关键词：HXD；工艺参数；膨胀率；物理指标；烟气指标；感官质量摘要：为进一步提高叶丝的在线膨胀效果，对不同等级的烤烟型卷烟叶丝在HXD上的膨胀效果进行了试验。
结果表明：①提高HXD进料含水率和工艺气流的干燥温度，可提高叶丝的膨胀率；②当叶丝的进料含水率为22%时，经HXD膨胀后叶丝的膨胀率以及卷烟的物理指标、烟气指标等与滚筒式烘丝机处理后的结果基本一致；③在试验范围内，提高喷射蒸气的流量，可提高叶丝的膨胀率；④提高进料含水率和工艺气流的热风温度，可使卷烟在吸阻和硬度不变的情况下降低单支重量；⑤随着进料含水率和工艺气流干燥温度的提高，卷烟烟气焦油呈下降趋势，而烟碱和CO下降趋势不明显；⑥高档卷烟配方不宜采用HXD进行膨胀干燥；采用HXD进行膨胀干燥时，中档卷烟和低档卷烟的进料含水率宜分别控制在24%和28%左右。
Relationship between Technological Parameters of HXD,Expansion Rate of Cut Lamina and Cigarette QualityMA YU-PINGTechnology Center of Xuchang Cigarette General Factory, Xuchang 461000, Henan, ChinaKeywords:HXD；Technological parameter；Expansion rate；Physical index；Smoke index；Organoleptic qualityAbstract: To further improve the expansion rate, cut rags of several brands of Virginia-type cigarettes were processed with HXD under different conditions. The results showed that: 1) the expansion rate of cut rag increased with the increase of input moisture content and air temperature；2) when the input moisture content was 22%, the expansion rate of cut rag, the physical index and smoke index of cigarette were comparable with those dried by a cylinder dryer；3) the expansion rate of cut rag was raised by increasing steam flow within the tested range；4) the cigarette weight and tar delivery decreased with the increase of input moisture content of cut rag and air temperature, however, nicotine and carbon monoxide deliveries of the cigarette basically unchanged；5) the input moisture content of cut rag suitable to medium and low price cigarettes was 24% and 28%,respectively. However, the cut rag for premium cigarettes was unfavorable to be dried with HXD.HXD（燃油管道式烘丝机）是我国近年来从英国DICKINSON-LEGG公司引进的一项叶丝在线膨胀新设备[1]。
滚筒烘丝机烟丝含水率控制系统的改进发布时间：2023-03-06T03:12:34.997Z 来源：《中国科技信息》2022年第10月19期作者：张弘驰[导读] 随着制丝工艺技术的进步以及企业对卷烟精细化生产的要求，叶丝干燥来料含水率波动对叶丝干燥后烟丝各质量指标都有影响张弘驰哈尔滨卷烟厂黑龙江省哈尔滨市150001摘要：随着制丝工艺技术的进步以及企业对卷烟精细化生产的要求，叶丝干燥来料含水率波动对叶丝干燥后烟丝各质量指标都有影响。
叶丝干燥工序控制能力的高低直接影响到卷烟内在质量的稳定性，其对叶丝干燥后叶丝的填充值、烟丝结构和感官质量、过程能力指数CPK有着重要的影响。
因此，稳定控制叶丝干燥来料水分，降低卷烟批次间的加工差异和波动，对提高工序控制水平具有重要意义。
关键词：制丝工艺技术；切后叶丝含水率；CPK值一、引言：在卷烟制造过程中，掺配工序是特别重要的一个环节。
我厂四台掺配设备生产过程中存在精度超差情况，导致整个叶丝线设备频繁停机，影响生产的连续性;烘丝出现大量的干头干尾，回潮筒水分波动增大，继而出现严重的工艺事故。
掺配设备的结构主要是由仓式喂料机，限量管，电子秤构成。
工艺任务是将梗丝，膨胀烟丝等掺配物按照配方要求，准确、均匀地掺配到干燥叶丝中，工艺质量要求配比精度百分之99以上。
二、掺配系统的工作结构工作原理根据喂料机限量管上高、中、低3道光电开关检测到的料位信号，通过变频器控制喂料机提升带的速度，保持限量管中的料位始终在一定的高度，从而保证分布在皮带秤上的物料厚度及宽度基本保持不变，流量相对稳定。
（一）预填充过程：当喂料机内有物料时，提升带允许启动，设备启动前先进行“预填充”，提升带启动，当物料被提升带带入限量管并遮挡住低位和中位光电开关时，电子秤开始启动，经过10秒后物料被电子秤带到出料口边缘，电子秤停止，提升带继续运行至物料遮挡住中位光电开关后停止。
（二）正常生产过程：在烟丝掺配过程中，烘干后的净叶丝进入主秤，当主秤显示净叶丝有流量时，开始计量并将重量反馈给各掺配秤，各秤按设定时间顺序依次给出掺配物料，实现同步掺配。

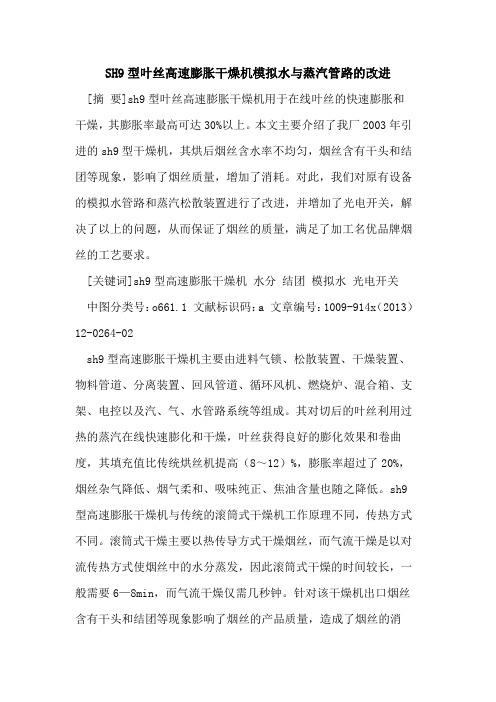

SH9型叶丝高速膨胀干燥机模拟水与蒸汽管路的改进[摘要]sh9型叶丝高速膨胀干燥机用于在线叶丝的快速膨胀和干燥，其膨胀率最高可达30%以上。
本文主要介绍了我厂2003年引进的sh9型干燥机，其烘后烟丝含水率不均匀，烟丝含有干头和结团等现象，影响了烟丝质量，增加了消耗。
对此，我们对原有设备的模拟水管路和蒸汽松散装置进行了改进，并增加了光电开关，解决了以上的问题，从而保证了烟丝的质量，满足了加工名优品牌烟丝的工艺要求。
[关键词]sh9型高速膨胀干燥机水分结团模拟水光电开关中图分类号：o661.1 文献标识码：a 文章编号：1009-914x（2013）12-0264-02sh9型高速膨胀干燥机主要由进料气锁、松散装置、干燥装置、物料管道、分离装置、回风管道、循环风机、燃烧炉、混合箱、支架、电控以及汽、气、水管路系统等组成。
其对切后的叶丝利用过热的蒸汽在线快速膨化和干燥，叶丝获得良好的膨化效果和卷曲度，其填充值比传统烘丝机提高（8～12）%，膨胀率超过了20%，烟丝杂气降低、烟气柔和、吸味纯正、焦油含量也随之降低。
sh9型高速膨胀干燥机与传统的滚筒式干燥机工作原理不同，传热方式不同。
滚筒式干燥主要以热传导方式干燥烟丝，而气流干燥是以对流传热方式使烟丝中的水分蒸发，因此滚筒式干燥的时间较长，一般需要6—8min，而气流干燥仅需几秒钟。
针对该干燥机出口烟丝含有干头和结团等现象影响了烟丝的产品质量，造成了烟丝的消耗，我们工艺组、设备组对生产过程中工艺参数的输入，设备运行状况，设备原理结构进行分析、论证，总结出了该机在结构设置上存在着一定的问题，我们对此进行了针对性的改进。
一、原系统工作原理如图（1）所示，操作者首先对sh9型干燥机进行预热，循环风机开始启动，气动比例阀门按一定比例将循环风一部分送入燃烧炉，一部分送入混合风管道，当管道的负压达到一定数值时燃烧器进入点燃程序，随着炉温的升高，热风的温度也随着升高，当混合风温升至180摄氏度时模拟水开始按一定的流量喷射进入混合风管道，开始模拟生产状态，此时炉温继续升高，当炉温达到设定值时，模拟水同时也使混合风的温度下降到生产时所要求的温度，并保持一定的稳定性。
