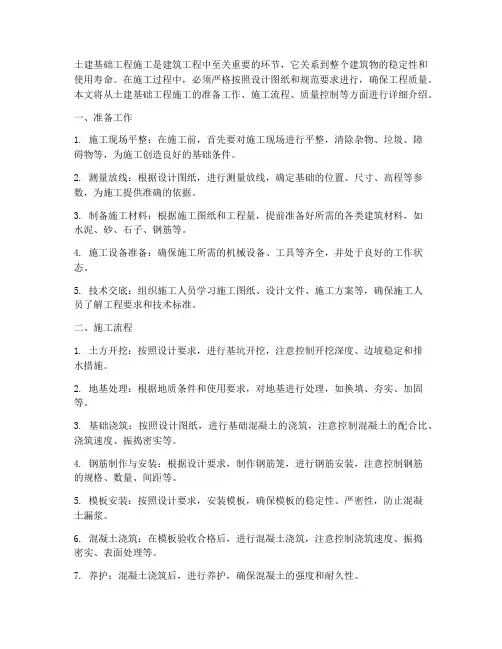

土建基础工程施工是建筑工程中至关重要的环节,它关系到整个建筑物的稳定性和使用寿命。
在施工过程中,必须严格按照设计图纸和规范要求进行,确保工程质量。
本文将从土建基础工程施工的准备工作、施工流程、质量控制等方面进行详细介绍。
一、准备工作1. 施工现场平整:在施工前,首先要对施工现场进行平整,清除杂物、垃圾、障碍物等,为施工创造良好的基础条件。
2. 测量放线:根据设计图纸,进行测量放线,确定基础的位置、尺寸、高程等参数,为施工提供准确的依据。
3. 制备施工材料:根据施工图纸和工程量,提前准备好所需的各类建筑材料,如水泥、砂、石子、钢筋等。
4. 施工设备准备:确保施工所需的机械设备、工具等齐全,并处于良好的工作状态。
5. 技术交底:组织施工人员学习施工图纸、设计文件、施工方案等,确保施工人员了解工程要求和技术标准。
二、施工流程1. 土方开挖:按照设计要求,进行基坑开挖,注意控制开挖深度、边坡稳定和排水措施。
2. 地基处理:根据地质条件和使用要求,对地基进行处理,如换填、夯实、加固等。
3. 基础浇筑:按照设计图纸,进行基础混凝土的浇筑,注意控制混凝土的配合比、浇筑速度、振捣密实等。
4. 钢筋制作与安装:根据设计要求,制作钢筋笼,进行钢筋安装,注意控制钢筋的规格、数量、间距等。
5. 模板安装:按照设计要求,安装模板,确保模板的稳定性、严密性,防止混凝土漏浆。
6. 混凝土浇筑:在模板验收合格后,进行混凝土浇筑,注意控制浇筑速度、振捣密实、表面处理等。
7. 养护:混凝土浇筑后,进行养护,确保混凝土的强度和耐久性。
三、质量控制1. 材料质量控制:严格把控原材料的质量,确保原材料符合国家标准和设计要求。
2. 施工过程控制:加强对施工过程中的监督检查,确保施工质量符合设计要求。
3. 验收控制:工程完成后,进行验收,确保工程质量达到预期目标。
4. 后期养护:加强对工程后期的养护,确保基础工程的稳定性和使用寿命。
总之,土建基础工程施工是建筑工程的关键环节,只有严格把控施工质量,才能确保建筑物的稳定性和使用寿命。
土建部分主要施工方案一、测量放线及沉降观测该工程采用DS3水准仪控制水平标高;采用电子全站仪和DJ2电子经纬仪控制轴线及垂直度。
依据总平面图、现场实地及建筑施工图进行测量放线,车间以1轴、21轴、44轴及A轴、D轴交点为主要控制轴线,并将此主要控制轴线用经纬仪投测至邻近建筑外墙、围墙或挡土墙上,做为轴线控制点,经纬仪的转角误差应满足90°±2″及180°±4″的要求,测距误差不超过±2mm。
1、平面控制:(1)、放线完成后,整理出放线测量成果图,经监理工程师、DFD 代表验收复测无误后进入下道工序。
(2)、轴线用经纬仪控制,将经纬仪安置在轴线控制桩上。
2、主体结构垂直控制(1)、车间钢柱安装的垂直控制,采用DJ2电子经纬仪校验,钢柱全高垂直偏差不超过h/1000。
(2)、辅房层间竖向测量精度,要求不超过5mm,建筑物全高垂直偏差不超过10mm。
3、建筑物标高的传递施工措施:选用经校验的DS3水准仪一台,由规划部门指定基点引测到现场,用经校验的双面塔尺,辅以符合国家量值传递的30m钢卷尺进行标高传递。
二、基础工程(一)、基坑、基槽土方开挖1、开挖前做好场地平整工作,排除地表水,确保道路畅通、现场无积水。
2、基坑、槽放线设有龙门板,按设计基础断面尺寸加上放坡、模板安装的工作面,用白灰撒出开挖线。
3、由于本工程在老厂房旧址上,基础开挖过程难免与老基础相碰,为确保工程进度,用挖掘机开挖,老地面、老基础砼用破碎机破碎。
挖土应分层逐步开挖,当挖至离坑、槽底30厘米时,改用人工挖,根据坑、槽宽拉通线将坑槽边切整齐,同时抄平,把水平点引至坑、槽边。
如挖方后不能继续进行下一道工序时,则可留出10~20厘米不挖,待继续施工时,再将其挖到设计要求的深度。
4、挖土过程中,如遇古井、坟墓、穴洞、软坑及其他不正常土壤时,必须彻底挖除,进行换土或加固处理,其处理方法应征得设计单位同意。
土建工程定位和测量放线方案一、前言土建工程的定位和测量放线是工程建设中非常重要的一环,它直接关系到工程的准确性、稳定性和施工顺利进行。
本文将结合实际工程案例,详细介绍土建工程定位和测量放线的方案。
二、定位和测量放线前的准备工作1.确定控制点:首先根据工程图纸确定需要放线的位置和方向,并且选取几个控制点。
控制点需要具备稳定性和能够准确测量的条件,通常选择建筑物角点或者标志物。
2.测量仪器和设备准备:根据工程的要求和精度要求选择合适的测量仪器和设备,例如全站仪、水平仪、测距仪等。
需要提前检查仪器的精度和工作状况。
3.工程图纸准备:将工程图纸进行放大和标注,使其便于测量放线。
1.控制点的测量:首先利用全站仪或者GPS等仪器测量控制点的坐标,并标注在图纸上。
控制点的测量需要有两个以上的点来确定,通过计算坐标的平差得到系统的误差和变形。
2.定位点的测量:根据工程图纸上的要求,选取需要放线的位置和方向,利用全站仪进行定位点的测量。
放线的位置要符合设计要求,方向要与地理方位相符,可以通过磁针进行校正。
3.放线方式选择:根据土建工程的不同特点和要求,选择合适的放线方式。
常见的放线方式有基准线放线、交点放线、中心放线等。
放线需要利用测距仪、水平仪等仪器进行精确的测量和放线,确保放线的准确性。
4. 放线精度的控制:根据工程的要求和精度要求,控制放线的精度。
一般情况下,放线精度应控制在±5mm以内,可以通过多次测量和平差来控制精度。
四、实际工程案例以大型商业建筑项目为例,介绍定位和测量放线的具体步骤和方案。
1.根据工程图纸确定控制点:选取了建筑物四个角点作为控制点,确保了测量的稳定性和准确性。
2.测量仪器和设备准备:选用了高精度全站仪、水平仪和测距仪等测量仪器,并在实际测量前进行了仪器的校准和功能测试。
3.工程图纸准备:对工程图纸进行了放大和标注,方便后续的测量和放线。
4.控制点的测量:利用全站仪对控制点进行测量,得到了控制点的坐标,并标注在图纸上。
土建工程施工方案及施工工艺本章分测量放线、土方工程、基础工程、主体结构施工、防水工程施工、保温工程施工共六部份内容。
第一节测量放线本工程建筑施工测量重点、难点在建筑物轴线控制网建立,及楼层面的轴线、标高传递。
一、放线依据±0.00标高的引测依据,根据甲方提供的高程点作为原水准点,建筑物定位依据:依据业主方提供的放线点及设计绘制的总平面图。
二、测量人员及测量器具的配置本工程的建筑定位,轴线的引测和传递由项目专职测量员进行施测。
测量器具:DJ2经纬仪一台,S3水准仪一台,JD—91激光铅直仪一台,50m 钢卷尺二把,5m塔尺二把,5kg铅锤一个,测钎、木桩若干,双面板尺一把。
三、测量施工前的技术准备1.组织一支测量小组,由项目技术负责人牵头、测量员主测,测量结果至少检测校核一遍并绘制施测记录。
2.施测人员应全面熟悉总平面布置图和结构构件的顶面标高、轴线关系,并根据现场条件制定各阶段的施测操作方案。
3.施测人员使用的施测仪器应在检校有效期内。
四、建筑物的定位1.建筑物的定位顺序为:甲方提供红线、施测点→建立建筑轴线网→单位工程矩形控制网建立→建立单位工程轴线控制桩。
2.建筑主轴线的测设根据设计绘制的总平面图,在拟建的建筑物四大角的空地上,建立直角坐标系,作为本工程的建筑主轴线,其施测步骤如下:第一步:施工测量前由业主方、设计院、规划部门提供拟建建筑物两处纵横墙外边线交点的座标位置。
第二步:将经纬仪移至红线上的某一端控制点,照准另一控制点,采用正倒镜测回法,转角90度,钢尺量距 (为保证施测精度采取抬尺法,做出一条位于场地中央与道路中心线平行的直线,且在两端点处建立临时性轴线控制桩。
第三步:通过钢尺量距找到该直线的中心点,将经纬仪移至中心点,照准远端,转角90度,作出一条与该直线垂直的直线,此时该工程的施工直角坐标系己建立。
第四步:根据己建立施工直角坐标系和施工总平面图计算出建筑物每个大角点在此座标系下的坐标位置。
定位和测量放线施工方案及技术措施第一小节定位和测量放线施工方案<1>定位和测量放线工程施工组织<1.1>施工测量总体思路①平面控制网按照场区平面控制网和主轴线控制网两级测设。
场区平面控制网以业主提供的控制(网)点为基准,测设时采用导线测量方法进行测设。
主轴线控制网依据场区平面控制网采用直角坐标法和极坐标法进行测设。
②高程控制网根据业主提供的水准基准点(基准点应保证三个以上),采用精密水准仪按照三等水准测量的精度要求将高程引测到现场形成高程控制网。
③以主轴线和高程控制网作为结构、基坑监测、装饰装修、安装工程施工的测量基准点。
并定期进行校核,以保证基准点的稳定性与可靠性。
<1.2>测量施工阶段划分测量工作施工时,主要分三个阶段进行施工,即地基基础阶段施工,地上土建主体结构阶段施工、地上钢结构钢柱校正,二次结构装饰阶段施工,其中又分为主体装饰二个流水施工段,。
在点位布设时充分考虑流水施工段测量的方便性。
<1.3>测量控制基准点交接、复测与维护测量工作实施前与业主进行基准控制网书面和现场交接,并对基准控制网进行复测,并将复测成果报业主和监理审核。
在施工过程中定期对控制网点进行校准并做醒目的围护栏杆进行保护,防止施工机具车辆碰压。
<2>平面轴线控制网测设方法<2.1>平面控制网布设原则①平面控制网坐标系的选用:本工程根据设计要求采用天津城市坐标系统。
②平面控制先从整体考虑,遵循先整体后局部,高精度控制低精度的原则。
③平面控制网的布设根据设计总平面图,现场施工平面布置图进行测设。
④控制点应选在通视条件良好、安全、易保护的地方。
⑤控制桩位用混凝土保护,工程施工中用钢管进行围护,并用红油漆作好标记。
<2.2>轴线控制网的加密测设经校测精度指标符合要求后,根据施工方案中流水段的划分,对主轴线控制网进行加密,以满足施工的需要。
加密方法在原主轴线方向上采用内插法进行。
<3>高程控制网的测设方法<3.1>高程控制网的布设原则①为保证建筑物竖向施工的精度要求,在场区内建立高程控制网,以此作为保证施工竖向精度控制的首要条件。
第1篇一、准备工作1. 熟悉图纸:测量人员需详细阅读设计图纸,了解建筑物的结构、尺寸、位置等信息。
2. 收集资料:收集与测量放线相关的资料,如地形图、建筑规划定位图、地形测量资料等。
3. 准备工具:准备测量工具,包括全站仪、经纬仪、水准仪、钢卷尺、线绳、线坠子、龙门板等。
4. 确定测量人员:组建专业的测量团队,包括测量员、施工员、监理人员等。
二、建筑物定位(放线)1. 建立控制网:根据建筑规划定位图,在施工现场设置至少4个定位桩,作为后续放线的基准点。
2. 使用全站仪或高级经纬仪进行测量:测量人员利用全站仪或高级经纬仪,测量定位桩之间的距离和角度,确定建筑物位置。
3. 标注建筑物轴线:根据测量结果,在施工现场标注建筑物轴线,确保轴线与设计图纸一致。
三、基础施工放线1. 引测轴线:在建筑物定位桩的基础上,引测轴线至基础施工区域。
2. 设置基础定位桩:根据轴线,设置基础定位桩,确保基础施工的准确性。
3. 放出基础边线:根据基础定位桩,放出基础边线,为后续基础开挖提供依据。
4. 监督复核:监理人员对放线过程进行监督,确保施工放线的准确性。
四、主体施工放线1. 根据基础放线结果,设置主体施工控制网。
2. 放出主体结构轴线:根据主体施工控制网,放出主体结构轴线,为后续主体施工提供依据。
3. 放出主体结构边线:根据主体结构轴线,放出主体结构边线,为后续主体结构施工提供依据。
4. 监督复核:监理人员对放线过程进行监督,确保施工放线的准确性。
五、施工过程中的测量放线1. 定期复测:在施工过程中,定期对放线进行复测,确保施工放线的准确性。
2. 及时调整:如发现放线误差,及时进行调整,确保施工放线的准确性。
3. 记录放线数据:详细记录放线数据,为后续施工提供依据。
六、工程验收1. 施工完成后,对测量放线进行验收,确保施工放线的准确性。
2. 验收合格后,将测量放线成果资料归档。
通过以上施工程序,可以确保土建测量放线的准确性和施工质量,为建筑工程的顺利进行奠定基础。

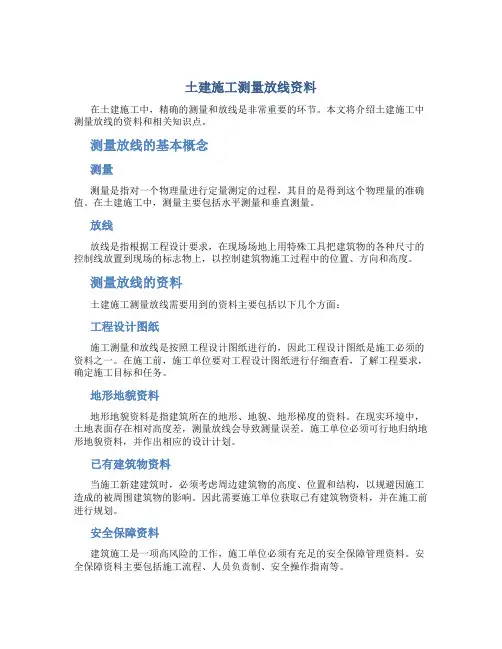

土建施工测量放线资料在土建施工中,精确的测量和放线是非常重要的环节。
本文将介绍土建施工中测量放线的资料和相关知识点。
测量放线的基本概念测量测量是指对一个物理量进行定量测定的过程,其目的是得到这个物理量的准确值。
在土建施工中,测量主要包括水平测量和垂直测量。
放线放线是指根据工程设计要求,在现场场地上用特殊工具把建筑物的各种尺寸的控制线放置到现场的标志物上,以控制建筑物施工过程中的位置、方向和高度。
测量放线的资料土建施工测量放线需要用到的资料主要包括以下几个方面:工程设计图纸施工测量和放线是按照工程设计图纸进行的,因此工程设计图纸是施工必须的资料之一。
在施工前,施工单位要对工程设计图纸进行仔细查看,了解工程要求,确定施工目标和任务。
地形地貌资料地形地貌资料是指建筑所在的地形、地貌、地形梯度的资料。
在现实环境中,土地表面存在相对高度差,测量放线会导致测量误差。
施工单位必须可行地归纳地形地貌资料,并作出相应的设计计划。
已有建筑物资料当施工新建建筑时,必须考虑周边建筑物的高度、位置和结构,以规避因施工造成的被周围建筑物的影响。
因此需要施工单位获取已有建筑物资料,并在施工前进行规划。
安全保障资料建筑施工是一项高风险的工作,施工单位必须有充足的安全保障管理资料。
安全保障资料主要包括施工流程、人员负责制、安全操作指南等。
勘测报告施工前,需要对现场进行详细的勘测,以确定建筑位置和规模尺寸。
施工单位必须获取详细的勘测报告,并根据报告进行相关施工工作。
施工测量放线的常用工具制图仪、测距仪制图仪和测距仪是施工测量和放线不可缺少的工具。
制图仪用于绘图和测量,有两种形式,电动和手动。
它能够进行水平和垂直测量,并能够进行各种角度的测量。
测距仪则用于测量距离,并可以自动保存测量数据。
自动水平仪自动水平仪是功效很大的工具之一,能够测量水平高度差,如建筑物墙壁、地面、路面等。
连续级和水准仪施工现场的地面并不是水平平面,因此需要用连续级和水准仪进行垂直测量。
工程测量放线施工方案
《工程测量放线施工方案》
随着建筑工程的不断发展,工程测量放线施工成为了建筑工程中不可或缺的部分。
它是保证工程准确、高效进行的重要环节,也是建筑工程质量的保证。
在工程测量放线施工中,首先需要根据设计图纸确定放线的位置和方向。
然后,进行地面标志、测点设置等工作,确保施工的准确性。
在实际施工过程中,可以结合GPS定位、激光测
距仪等现代化测量工具,提高放线的精确度和效率。
同时,工程测量放线施工还需要考虑到现场环境的复杂性和不确定性。
这就需要测量师要具备丰富的实践经验和灵活的应变能力,能够根据实际情况做出及时的调整和决策。
在实际操作中,还需严格遵守相关的施工规范和安全操作要求,确保测量过程中的安全和质量。
综上所述,《工程测量放线施工方案》是建筑工程中一项重要的工作,并且需要严谨、细致地进行。
只有通过科学规范的放线施工,才能确保建筑工程的质量和进度。
土建施工测量放线资料与各类放线表格资料员需要知道关于土建施工测量放线的资料是很复杂的。
但是如果身为一名出色的土建资料员来说,如果您对于施工测量放线理解了然后再根据现场实践次数一增加以后。
慢慢您就有经验可循了,实践出经验更能整体上很好的把握好一项工程测量放线知识。
出道施工测量放线工作也就是分为施工和放线两个主要的方面知识。
具体下面是根据很多有着经验丰富的出色资料员经验总结方法介绍:施工放线土建/房屋工程施工放线是从建筑物定位开始的,一直到主体工程封顶都离不开施工放线。
大致分三个阶段:建筑物定位(放线)、基础施工(放线)和主体施工(放线)。
建筑物定位是房屋建筑工程开工后的第一次放线,建筑物定位参加的人员是:城市规划部门(下属的测量队)及施工单位的测量人员(专业的),根据建筑规划定位图进行定位,最后在施工现场形成(至少)4个定位桩。
放线工具为“全站仪”或“比较高级的经纬仪”。
基础施工放线建筑物定位桩设定后,由施工单位的专业测量人员、施工现场负责人及监理共同对基础工程进行放线及测量复核(监理人员主要是旁站监督、验证),最后放出所有建筑物轴线的定位桩(根据建筑物大小也可轴线间隔放线),所有轴线定位桩是根据规划部门的定位桩(至少4个)及建筑物底层施工平面图进行放线的。
放线工具为“经纬仪”。
基础定位放线完成后,由施工现场的测量员及施工员依据定位的轴线放出基础的边线,进行基础开挖。
放线工具:经纬仪、龙门板、线绳、线坠子、钢卷尺等。
小工程可能没有测量员,就是施工员放线。
注意:基础轴线定位桩在基础放线的同时须引到拟建建筑物周围的永久建筑物或固定物上,防止轴线定位桩破坏了,用来补救。
主体施工放线基础工程施工出正负零后,紧接着就是主体一层、二层...直至主体封顶的施工及放线工作,放线工具:经纬仪、线坠子、线绳、墨斗、钢卷尺等。
根据轴线定位桩及外引的轴线基准线进行施工放线。
用经纬仪将轴线打到建筑物上,在建筑物的施工层面上弹出轴线,再根据轴线放出柱子、墙体等边线等,每层如此,直至主体封顶。
我有20多年的施工经验,由于时间关系说的不是很细(放线有很多技巧),希望对你有所帮助。
施工放线有多种方法,条件允许的场地只要钉多一次龙门桩就可以搞定,一般龙门桩主要用于基础施工放线,基础完工后再把轴线及水平引测到基础上部四大角的侧面,用墨线弹出垂直、水平线做出三角标记,在引之前需用基准点校验龙门桩是否准确,这样不管你放N多次线只要以基础侧面的基点用仪器或铅垂向上引测轴线,用钢尺量测标高,这样就可以到主体封顶。
这种方法是最简单实用的。
说白了就是把图纸上的形状按1:1的比例投放到地面上。
但要学会看图纸,学会必要的仪器操作。
线工是个综合性很强的工种,不仅要掌握各种仪器的操作,而且得能识图,并且能快速地记忆数值,要求精确的操作等等。
首先学会水准仪、经纬仪的操作,然后学习识图,最好是能画图,接着熟悉图纸,从放大线开始,确定轴线位置,最后放局部轴线,弹出墙体留置洞口等等,只有多练习,勤问人,等你放一两栋楼的线就会慢慢熟练的。
施工放线现场操作有多种放线方法;一般分有龙门板定位尺量放线和仪器测量放线,前者根据图纸已知的控制点或现场确定的控制点,在要放线的建筑物基础外四周一定距离打桩、架设龙门板,在龙门板上用施工线拉一个大至的直角线,尽量把线拉紧,然后用勾股定理采用钢尺合尺,尺寸要大一点,一般6、8、10m,这样比较准确,首先在两控制线上量取尺寸用红铅笔放点,然后两人拉尺,一人摆动可以任意那根线与钢尺的尺寸稳合,然后龙门板上固定施工线,用钢尺从头再校对一次,确认无误后四周挂线、钢尺校核,根据图纸上的轴线尺寸用钢尺量取放点,用铅垂垂于地面,这样就可以用石灰粉分别放开挖线了,用水准仪在龙门板上测放控制高程。
后者如果会用经纬仪或全站仪那就简单多了,只要根据图纸已知的控制点或现场确定的控制点,图纸上的距离、角度关系就可测量确定轴线的具体位置。
具体一点:1、一般情况下是在预先选好的内控点位置上预埋钢板,用经纬仪在钢板上找出交点,刻痕,做为竖向投测轴线的基点,然后用大线锤怎样往上吊比较方便。
用线锤尖对准轴线的基点,当线锤对准基准点时,用对讲机通知楼层上人员定位。
在对准下方吊锤时,对点人员要从两个相互垂直的方向观测吊锤尖部与钢板的点位差值,并通知楼上人员及时调钢丝线中的位置,当从两侧方向锤尖与十字中都重合时,可通知上层定点。
至于钢丝线的弹力问题确实是存在的,关键是在于楼层上的放钢丝线的绞线轮要经过特制,可以进行微小高度调整,并能可靠的锁定,这样放线时就比较方便了。
2、高层因层高高及有外脚手架,故线锤法及外控法均不适宜,可采用内窥法.即在每个楼层的同一位置留两个预留孔,通过这两个孔将下面楼层的轴线引上来,如留3个孔的话,经纬仪都可不用,仅线锤和钢尺就可完成放线。
3、0.000以下采用外空法,即打好控制桩,用经纬仪投测轴线0.000以上采用内控法,即用经纬仪将控制轴线投测到首层平面上,首层平面在可通视的位置上预埋钢板,用经纬仪在钢板上找出交点,刻痕,做为竖向投测轴线的基点,然后用铅垂仪以此点向上可引测轴线n层. 高层放线普遍用的就是内控法.具体讲在建筑轴线附近平行与轴线找一合适的距离我一班找1米左右这个位置予埋钢板,在钢板上找出交点,刻痕,做为竖向投测轴线的基点,然后用铅垂仪或激光经纬仪以此点向上可引测轴线n层. 比如你现在从一层向二层引,你对准一层的点用激光经纬仪向上打,在二层用玻璃接住从下面传来的点就是了.然后从二层这个点往回量1米那就是建筑物轴线的位置了。
测量工作程序机构设置:针对本工程建筑小区内地形复杂、占地面积大、单位工程多、建筑高度大的特点,公司在本项目技术部下设专职测量小组,测量小组主要由一名测量工程师和各区段两名技术人员组成,场区导线控制网作业人手不够时由项目工程部其它人员配合。
职责划分测量小组负责从规划部门接收导线控制点、施工现场控制网的建立、楼层控制线投测、标高引测、沉降观测及其它重要部位的施工测量;测量工程师还负责对项目计量器具的管理、日常维护及检测。
施工员根据测量小组给定的楼层控制轴线放出柱、墙体的控制线,梁的位置线和预留、预埋位置线。
项目技术负责人负责对轴线控制网进行复核,项目质量员负责对施工员所施测的梁柱边线、控制线进行详细复核。
每楼层施工测量放线完毕,项目内部复核完成后,由项目测量工程师对施工测量结果向监理工程师进行报验,经监理工程师复核认可后才能进行上部结构施工。
基础施工测量,控制网的建立,场区控制网:因基础施工阶段地形变化大、地势错阶起伏,单位工程数量多,为实施有效测量控制,开工初在场区内设置由二~四个桩位形成的导线控制网(场区四周边及中间高处各布一点,保证通视即可),场区控制网是单位工程轴网设置的依据,控制网用全站仪进行投测。
单位工程轴线控制网:单位工程轴线多且密集,根据建筑物特点选择有代表性的轴线设置轴线控制网。
控制桩尽量设在开挖区外原始地坪上;另外在基坑底部及长轴线中部加密设置辅助性控制桩,以便于基础施工测量。
工程开工后,测量小组根据规划局给定的坐标点以及总平面布置图中建筑物角点标注坐标作为放线依据。
由于两幢住宅楼及车库轴线关系较复杂,根据施工图设计的主轴线,对B车库的桩基础,采用极坐标法放桩位,方法是,先按总图坐标,计算出各桩位在总图上的坐标,再跟据点出的坐标和测设的场地控制网,将全站仪架在靠B车库的场地控制点上,定出各桩位的坐标,同时建好控制轴线。
在建筑物外围将控制轴线引出。
利用放出的控制轴线对各桩位进行复核。
对于A车库,先用全站仪定出事先在总图上点出的Qa轴上的两个轴线交点,再用2-1激光经纬仪配合50钢卷尺定出各主控制线,并以主控制线为中心线,用50m钢卷尺分出其它各条轴线,作为下一步柱基开挖线的放线依据。
控制桩的设置方式:所有位于土层上的控制桩点(含轴网控制点及高程控制点)均为砼墩埋地设置,砼墩截面为300×300,深度不小于500;桩面上用红油漆对桩号、轴线及高程等进行标示。
若控制桩位于完整的基岩上,则可直接将控制点设在基岩面上。
控制桩点设置完成后必须在桩的周围设置可靠、醒目的围护设施,对控制桩进行保护。
基础施工测量,基础施工阶段,用经纬仪结合50m钢卷尺根据控制桩直接对各轴线进行投测,然后根据设计截面对各构件进行放线;用S3水准仪结合五米塔尺直接进行高程引测。
因基础施工阶段控制桩往往容易遭碰撞及受地面沉降影响移位,故在每次进行轴线投测前必须先对控制桩有无移位现象进行校核后才能施测。
标准层施工测量,标准层施工时的控制网设定方式:标准层施工轴线测量主要采取内控法对轴线进行传递和引测。
在首层地面上设置内控点,并在建筑物外围设置外控点(控制网设定如下图示)。
方法是:精确定出矩形控制网点(位置详下图),各点用100×100×10预埋钢板,表面用钢铳冲上标准点并作点号标记。
控制线的引测:进行上部结构施工时,在内控点位置留设100×100方形观测孔。
在进行上部结构轴线投测时,将北京博飞2-1天顶垂准仪架设在内控点位上向上铅直投测至各结构施工层,然后用J2经纬仪、钢尺对所转点进行复核;经复核闭合后才能进行控制线及轴线的投测。
结构每施工三层,测量小组对控制线必须进行一次校核:复核方式为采用内、外控制线相互比对方式。
高程测量基础施工阶段,高程测量直接用S3水准仪由地面上高程控制点进行引测。
上部结构施工时,在首层施工完后,将高程控制点引至外壁无遮挡的柱身上,随结构上升,测量员用50m钢卷尺将高程向上传递。
楼层内用水准仪将标高转至各相关构件上。
上部结构施工时每个单体建筑物高程引测基点设置数目不得少于三个,结构每施工五层,高程点由测量工程师进行一次标定。
结构施工中,应对建筑物主体倾斜率进行观测计算,计算公式为:α=ΔD 式中:I——主体的倾斜率;ΔD—建筑物项部观测点相对于底部观测点的偏移值(m); H——建筑物的高度(m);α——倾斜角(º)。
细部测量,梁柱边线、控制线的测量:每楼层施工前,测量工程师将控制线、主要轴线施测完成后,施工员着手依据控制线、轴线对梁柱边线、墙柱控制线进行引测。
所有墙柱放出边线和距边线200宽的控制线,墙柱边线作为焊接导墙筋的依据,控制线作为校核模板、验收模板的依据。
沉降观测,沉降点的设置:设置沉降观测点的数目和具体位置根据规范和设计要求确定,在图纸会审阶段,施工单位、监理与设计院进行协商初步确定沉降点设置方案;待基础施工完成后,根据实际地质情况进一步细化沉降观测点的设置位置。
为较好地进行沉降观测,施工现场内埋设的水准基点应有利于直接引测,且数量不少于两个,每次进行沉降观测时,事先核查基准水准点是否发生异常变化,正常后才能进行施测。
