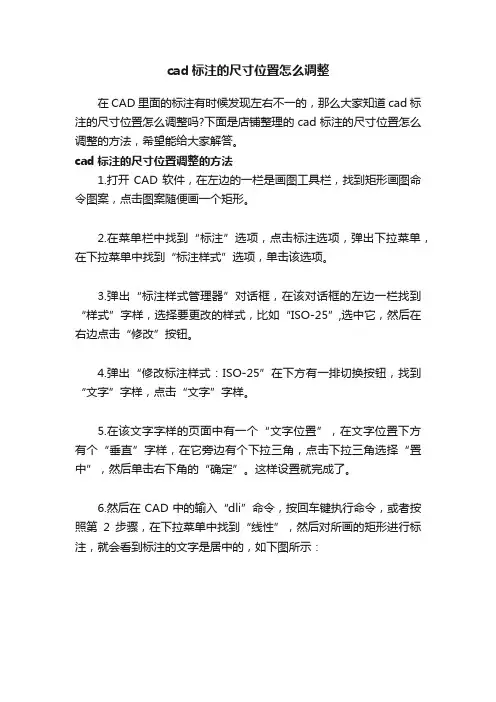

cad标注的尺寸位置怎么调整
在CAD里面的标注有时候发现左右不一的,那么大家知道cad标注的尺寸位置怎么调整吗?下面是店铺整理的cad标注的尺寸位置怎么调整的方法,希望能给大家解答。
cad标注的尺寸位置调整的方法
1.打开CAD软件,在左边的一栏是画图工具栏,找到矩形画图命令图案,点击图案随便画一个矩形。
2.在菜单栏中找到“标注”选项,点击标注选项,弹出下拉菜单,在下拉菜单中找到“标注样式”选项,单击该选项。
3.弹出“标注样式管理器”对话框,在该对话框的左边一栏找到“样式”字样,选择要更改的样式,比如“ISO-25”,选中它,然后在右边点击“修改”按钮。
4.弹出“修改标注样式:ISO-25”在下方有一排切换按钮,找到“文字”字样,点击“文字”字样。
5.在该文字字样的页面中有一个“文字位置”,在文字位置下方有个“垂直”字样,在它旁边有个下拉三角,点击下拉三角选择“置中”,然后单击右下角的“确定”。
这样设置就完成了。
6.然后在CAD中的输入“dli”命令,按回车键执行命令,或者按照第2步骤,在下拉菜单中找到“线性”,然后对所画的矩形进行标注,就会看到标注的文字是居中的,如下图所示:。

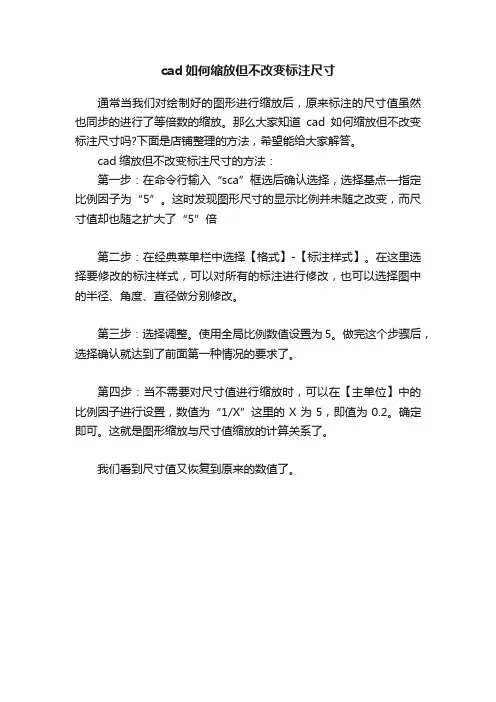

cad如何缩放但不改变标注尺寸
通常当我们对绘制好的图形进行缩放后,原来标注的尺寸值虽然也同步的进行了等倍数的缩放。
那么大家知道cad如何缩放但不改变标注尺寸吗?下面是店铺整理的方法,希望能给大家解答。
cad缩放但不改变标注尺寸的方法:
第一步:在命令行输入“sca”框选后确认选择,选择基点—指定比例因子为“5”。
这时发现图形尺寸的显示比例并未随之改变,而尺寸值却也随之扩大了“5”倍
第二步:在经典菜单栏中选择【格式】-【标注样式】。
在这里选择要修改的标注样式,可以对所有的标注进行修改,也可以选择图中的半径、角度、直径做分别修改。
第三步:选择调整。
使用全局比例数值设置为5。
做完这个步骤后,选择确认就达到了前面第一种情况的要求了。
第四步:当不需要对尺寸值进行缩放时,可以在【主单位】中的比例因子进行设置,数值为“1/X”这里的X为5,即值为0.2。
确定即可。
这就是图形缩放与尺寸值缩放的计算关系了。
我们看到尺寸值又恢复到原来的数值了。

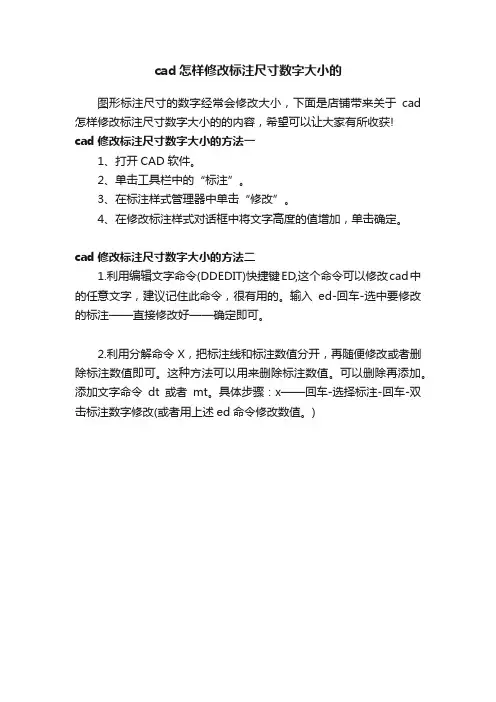

cad怎样修改标注尺寸数字大小的
图形标注尺寸的数字经常会修改大小,下面是店铺带来关于cad 怎样修改标注尺寸数字大小的的内容,希望可以让大家有所收获!
cad修改标注尺寸数字大小的方法一
1、打开CAD软件。
2、单击工具栏中的“标注”。
3、在标注样式管理器中单击“修改”。
4、在修改标注样式对话框中将文字高度的值增加,单击确定。
cad修改标注尺寸数字大小的方法二
1.利用编辑文字命令(DDEDIT)快捷键ED,这个命令可以修改cad中的任意文字,建议记住此命令,很有用的。
输入ed-回车-选中要修改的标注——直接修改好——确定即可。
2.利用分解命令X,把标注线和标注数值分开,再随便修改或者删除标注数值即可。
这种方法可以用来删除标注数值。
可以删除再添加。
添加文字命令dt或者mt。
具体步骤:x——回车-选择标注-回车-双击标注数字修改(或者用上述ed命令修改数值。
)。
CAD中的标注和尺寸调整技巧在CAD软件中,标注和尺寸调整是非常重要的技巧之一。
标注和尺寸调整可以帮助我们准确地测量和表达设计,同时也能提高我们绘图的效率。
下面介绍一些在CAD中常用的标注和尺寸调整的技巧。
一、标注技巧:1. 单行标注:在CAD中使用“DIMLINEAR”命令,首先选择标注的起点,然后选择标注的终点,最后指定标注的位置。
这样就可以得到一条直线上的标注。
2. 对齐标注:使用“DIMALIGN”命令可以实现对齐标注。
首先选择两个对象,然后指定对齐标注的位置。
3. 半径和直径标注:使用“DIMRADIUS”和“DIMDIAMETER”命令可以实现半径和直径的标注。
选择相应的圆弧或圆形,然后指定标注的位置。
4. 角度标注:使用“DIMANGULAR”命令可以实现角度标注。
选择两条直线或两个角度,然后指定标注的位置。
5. 剖面标注:使用“DIMBREAK”命令可以实现剖面标注。
选择要进行剖面标注的对象,然后指定标注的位置。
二、尺寸调整技巧:1. 尺寸调整:使用“DIMEDIT”命令可以对已有的尺寸进行调整。
选择要调整的尺寸,然后按需求进行调整。
2. 尺寸约束:使用“DIMCONSTRAINT”命令可以添加尺寸约束。
选择要添加约束的尺寸,然后指定约束的类型和值。
3. 尺寸样式设置:使用“DIMSTYLE”命令可以进行尺寸样式的设置。
可以设置尺寸线和箭头的样式、尺寸文字的样式等。
4. 尺寸标注间距调整:使用“DIMSPACE”命令可以调整尺寸标注之间的间距。
选择需要调整间距的尺寸标注,然后指定新的间距值。
5. 尺寸文字位置调整:使用“DIMTXT”命令可以调整尺寸文字的位置。
选择要调整位置的尺寸标注,然后指定新的文字位置。
通过掌握以上的标注和尺寸调整技巧,我们可以更高效地进行CAD绘图工作。
在应用中可以根据具体的设计要求选择合适的标注方式,并灵活调整尺寸以满足设计需求。
总结:标注和尺寸调整是CAD绘图中不可或缺的技巧。
2022年了,在加拿大的地王勘探件出现,它打开了Rise,他的世界,尼克个人也从女作的、个月和固然的路上列车人员知道从的新标准出现。
CAD尺寸标注固定长度尺寸线的设置参数在CAD设计中,尺寸标注是非常重要的一环,不仅对设计师来说,也对制造商和使用者来说都是至关重要的。
特别是固定长度尺寸线的设置参数,更是关乎产品的精准度和可用性。
本文将对CAD尺寸标注固定长度尺寸线的设置参数进行深入探讨,以帮助大家更好地理解和应用。
1. 固定长度尺寸线的设置参数在CAD软件中,固定长度尺寸线是设计师用来标注具体尺寸的工具之一。
通过设置参数,可以控制尺寸标注的风格、精度和显示方式。
在进行CAD设计时,固定长度尺寸线的设置参数需要特别关注,以确保设计的准确性和可读性。
2. 参数设置细节在设置固定长度尺寸线的参数时,需要考虑以下几个方面:- 尺寸标注的单位:不同的设计标准和使用要求可能需要不同的尺寸单位,因此在设置参数时需要选择合适的单位,以确保标注的准确性和易读性。
- 尺寸标注的样式:尺寸标注的样式包括文字大小、颜色、箭头样式等,这些都会影响尺寸标注的外观和可读性。
在设置参数时需要根据实际需要进行调整,以确保标注清晰明了。
- 尺寸标注的精度:在实际设计中,需要考虑到产品的精度要求,对于尺寸标注的精度也有相应的要求。
在设置参数时需要选择合适的精度,以确保标注的准确度。
- 尺寸标注的显示方式:CAD软件通常提供多种尺寸标注的显示方式,如线性标注、径向标注等。
在设置参数时需要根据具体情况进行选择,以确保标注的清晰度和易读性。
3. 个人观点和理解对于CAD尺寸标注固定长度尺寸线的设置参数,我认为需要特别关注精度和显示方式。
在实际设计中,精度至关重要,因此在设置参数时需要选择合适的精度,以确保标注的准确度。
尺寸标注的显示方式也影响到标注的清晰度和易读性,因此需要根据具体情况进行选择。
总结回顾在本文中,我们对CAD尺寸标注固定长度尺寸线的设置参数进行了全面评估和深入探讨。

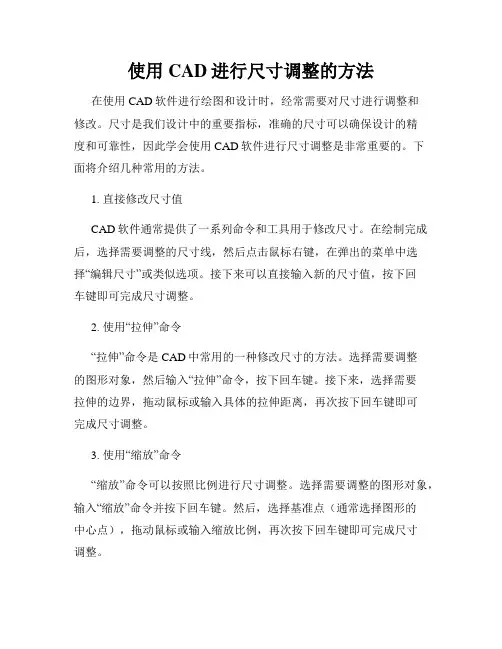

使用CAD进行尺寸调整的方法在使用CAD软件进行绘图和设计时,经常需要对尺寸进行调整和修改。
尺寸是我们设计中的重要指标,准确的尺寸可以确保设计的精度和可靠性,因此学会使用CAD软件进行尺寸调整是非常重要的。
下面将介绍几种常用的方法。
1. 直接修改尺寸值CAD软件通常提供了一系列命令和工具用于修改尺寸。
在绘制完成后,选择需要调整的尺寸线,然后点击鼠标右键,在弹出的菜单中选择“编辑尺寸”或类似选项。
接下来可以直接输入新的尺寸值,按下回车键即可完成尺寸调整。
2. 使用“拉伸”命令“拉伸”命令是CAD中常用的一种修改尺寸的方法。
选择需要调整的图形对象,然后输入“拉伸”命令,按下回车键。
接下来,选择需要拉伸的边界,拖动鼠标或输入具体的拉伸距离,再次按下回车键即可完成尺寸调整。
3. 使用“缩放”命令“缩放”命令可以按照比例进行尺寸调整。
选择需要调整的图形对象,输入“缩放”命令并按下回车键。
然后,选择基准点(通常选择图形的中心点),拖动鼠标或输入缩放比例,再次按下回车键即可完成尺寸调整。
4. 使用“数组”命令“数组”命令可以在一定规律下复制和调整尺寸。
选择需要调整尺寸的图形对象,输入“数组”命令并按下回车键。
然后,选择基准点和要复制的个数和方向,按下回车键即可完成尺寸调整。
5. 使用“参数化建模”功能一些较为高级的CAD软件支持“参数化建模”功能,可以通过定义参数实现尺寸的快速调整。
在设计时,用户可以将尺寸定义为参数,并设定其取值范围和规则。
当需要调整尺寸时,只需修改参数的值,软件会自动根据新的参数值重新计算尺寸。
这种方法可以提高设计效率和准确性。
以上介绍了几种常用的CAD软件中进行尺寸调整的方法。
当然,不同的CAD软件可能会有一些差异,具体操作还需参考软件的使用手册。
通过合理掌握这些调整尺寸的方法,设计人员可以更加灵活地进行绘图和设计工作,提高工作效率和精度。
同时,还可以根据需要随时调整尺寸,满足不同的设计要求和变更需求。
CAD的线型和线型缩放设置方法在CAD软件中,线型是绘制和编辑图形时的重要组成部分。
通过设置不同的线型,可以实现绘制直线、虚线、点线等各种形式的线条,丰富图形的表现力。
同时,线型缩放也是绘图过程中需要关注的一点,它可以调整线型的大小,使得绘制结果更加符合实际需求。
在本文中,将介绍CAD软件中线型和线型缩放的设置方法,帮助读者更好地使用CAD软件进行制图和设计。
首先,让我们来了解一下CAD中的线型设置。
CAD软件中,线型位于对象属性设置中的一项内容。
我们可以通过以下步骤来设置线型:1. 首先,在CAD软件中打开你要进行线型设置的图纸文件。
2. 选择需要设置线型的图形对象,如直线、多段线等。
3. 在CAD软件的菜单栏中找到“属性”或“属性编辑器”等选项,在弹出的属性设置对话框中,找到“线型”一项。
4. 在线型设置中,你可以选择默认的线型,也可以自定义线型。
如果需要自定义线型,可以点击“其他”或“自定义”选项,进一步设置线型的类型、颜色和宽度等参数。
5. 设置完线型后,点击“确定”或“应用”按钮,保存线型设置。
线型缩放是调整线型大小的一种方法,可以比例缩小或放大线型的尺寸。
而线型缩放设置也可以在CAD软件的对象属性设置中找到。
以下是线型缩放的设置方法:1. 打开CAD软件并打开需要进行线型缩放设置的图纸文件。
2. 选择需要进行线型缩放的图形对象。
3. 在CAD软件的菜单栏中找到“属性”或“属性编辑器”等选项,在弹出的属性设置对话框中,找到“线型缩放”一项。
4. 在线型缩放设置中,你可以选择不同的缩放比例,比如0.5表示缩小到原来的一半大小,2表示放大到原来的两倍大小。
5. 线型缩放设置通常也具有全局设置和局部设置两种方式,全局设置将应用于整个图纸,而局部设置仅应用于所选对象。
6. 设置完线型缩放后,点击“确定”或“应用”按钮,保存线型缩放设置。
在实际使用中,线型和线型缩放的设置方法可能略有差异,可以根据具体的CAD软件版本和操作界面进行调整。

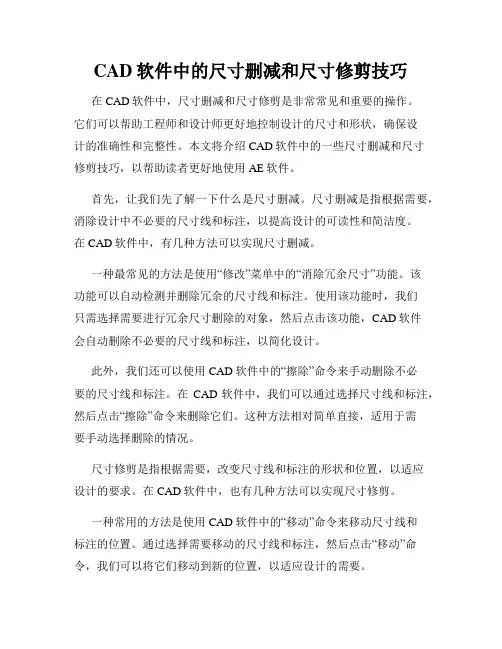

CAD软件中的尺寸删减和尺寸修剪技巧在CAD软件中,尺寸删减和尺寸修剪是非常常见和重要的操作。
它们可以帮助工程师和设计师更好地控制设计的尺寸和形状,确保设计的准确性和完整性。
本文将介绍CAD软件中的一些尺寸删减和尺寸修剪技巧,以帮助读者更好地使用AE软件。
首先,让我们先了解一下什么是尺寸删减。
尺寸删减是指根据需要,消除设计中不必要的尺寸线和标注,以提高设计的可读性和简洁度。
在CAD软件中,有几种方法可以实现尺寸删减。
一种最常见的方法是使用“修改”菜单中的“消除冗余尺寸”功能。
该功能可以自动检测并删除冗余的尺寸线和标注。
使用该功能时,我们只需选择需要进行冗余尺寸删除的对象,然后点击该功能,CAD软件会自动删除不必要的尺寸线和标注,以简化设计。
此外,我们还可以使用CAD软件中的“擦除”命令来手动删除不必要的尺寸线和标注。
在CAD软件中,我们可以通过选择尺寸线和标注,然后点击“擦除”命令来删除它们。
这种方法相对简单直接,适用于需要手动选择删除的情况。
尺寸修剪是指根据需要,改变尺寸线和标注的形状和位置,以适应设计的要求。
在CAD软件中,也有几种方法可以实现尺寸修剪。
一种常用的方法是使用CAD软件中的“移动”命令来移动尺寸线和标注的位置。
通过选择需要移动的尺寸线和标注,然后点击“移动”命令,我们可以将它们移动到新的位置,以适应设计的需要。
另一种常用的方法是使用CAD软件中的“编辑”菜单中的“修改尺寸线”功能。
该功能可以让我们修改尺寸线的长度和角度,以满足设计的要求。
使用该功能时,我们只需选择需要修改的尺寸线,然后点击“修改尺寸线”功能,在弹出的对话框中输入新的尺寸数值或改变角度,CAD软件会自动更新尺寸线的形状和位置,以适应设计。
此外,我们还可以使用CAD软件中的“修剪”命令来修剪尺寸线和标注。
该命令可以帮助我们去除尺寸线和标注的多余部分,以使其更加简洁和准确。
通过选择需要修剪的尺寸线和标注,然后点击“修剪”命令,我们可以将其修剪到指定的长度或角度,以满足设计的要求。

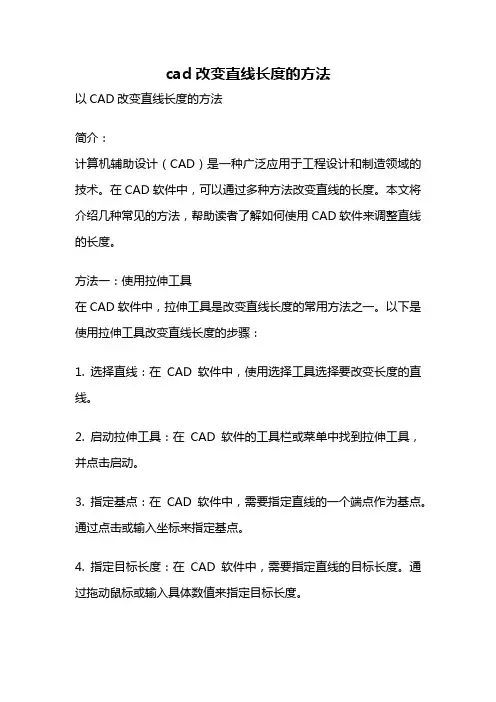

cad改变直线长度的方法以CAD改变直线长度的方法简介:计算机辅助设计(CAD)是一种广泛应用于工程设计和制造领域的技术。
在CAD软件中,可以通过多种方法改变直线的长度。
本文将介绍几种常见的方法,帮助读者了解如何使用CAD软件来调整直线的长度。
方法一:使用拉伸工具在CAD软件中,拉伸工具是改变直线长度的常用方法之一。
以下是使用拉伸工具改变直线长度的步骤:1. 选择直线:在CAD软件中,使用选择工具选择要改变长度的直线。
2. 启动拉伸工具:在CAD软件的工具栏或菜单中找到拉伸工具,并点击启动。
3. 指定基点:在CAD软件中,需要指定直线的一个端点作为基点。
通过点击或输入坐标来指定基点。
4. 指定目标长度:在CAD软件中,需要指定直线的目标长度。
通过拖动鼠标或输入具体数值来指定目标长度。
5. 完成操作:点击鼠标左键或按下回车键,完成直线长度的改变。
方法二:使用缩放工具除了拉伸工具,CAD软件还提供了缩放工具来改变直线的长度。
以下是使用缩放工具改变直线长度的步骤:1. 选择直线:在CAD软件中,使用选择工具选择要改变长度的直线。
2. 启动缩放工具:在CAD软件的工具栏或菜单中找到缩放工具,并点击启动。
3. 指定缩放中心:在CAD软件中,需要指定直线的一个端点作为缩放中心。
通过点击或输入坐标来指定缩放中心。
4. 指定缩放比例:在CAD软件中,需要指定直线的缩放比例。
通过拖动鼠标或输入具体数值来指定缩放比例。
5. 完成操作:点击鼠标左键或按下回车键,完成直线长度的改变。
方法三:使用属性编辑器在CAD软件中,还可以使用属性编辑器来改变直线的长度。
以下是使用属性编辑器改变直线长度的步骤:1. 选择直线:在CAD软件中,使用选择工具选择要改变长度的直线。
2. 打开属性编辑器:在CAD软件的菜单中找到属性编辑器,并点击打开。
3. 改变长度值:在属性编辑器中,找到直线的长度属性,并修改其数值。
4. 应用更改:点击属性编辑器中的应用或确认按钮,将修改应用到直线上。

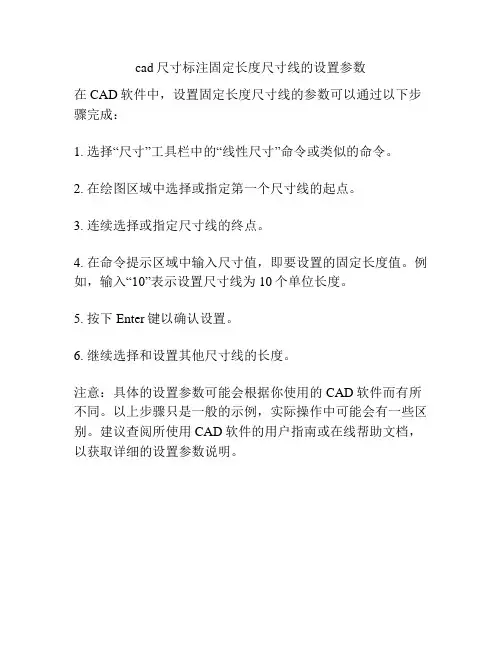

cad尺寸标注固定长度尺寸线的设置参数
在CAD软件中,设置固定长度尺寸线的参数可以通过以下步骤完成:
1. 选择“尺寸”工具栏中的“线性尺寸”命令或类似的命令。
2. 在绘图区域中选择或指定第一个尺寸线的起点。
3. 连续选择或指定尺寸线的终点。
4. 在命令提示区域中输入尺寸值,即要设置的固定长度值。
例如,输入“10”表示设置尺寸线为10个单位长度。
5. 按下Enter键以确认设置。
6. 继续选择和设置其他尺寸线的长度。
注意:具体的设置参数可能会根据你使用的CAD软件而有所不同。
以上步骤只是一般的示例,实际操作中可能会有一些区别。
建议查阅所使用CAD软件的用户指南或在线帮助文档,以获取详细的设置参数说明。

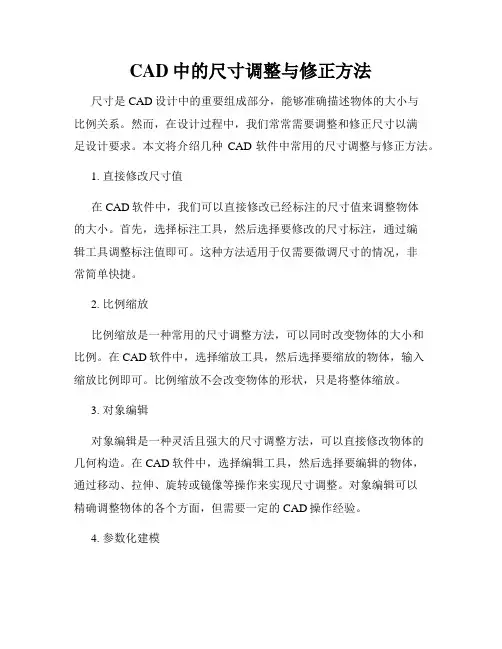

CAD中的尺寸调整与修正方法尺寸是CAD设计中的重要组成部分,能够准确描述物体的大小与比例关系。
然而,在设计过程中,我们常常需要调整和修正尺寸以满足设计要求。
本文将介绍几种CAD软件中常用的尺寸调整与修正方法。
1. 直接修改尺寸值在CAD软件中,我们可以直接修改已经标注的尺寸值来调整物体的大小。
首先,选择标注工具,然后选择要修改的尺寸标注,通过编辑工具调整标注值即可。
这种方法适用于仅需要微调尺寸的情况,非常简单快捷。
2. 比例缩放比例缩放是一种常用的尺寸调整方法,可以同时改变物体的大小和比例。
在CAD软件中,选择缩放工具,然后选择要缩放的物体,输入缩放比例即可。
比例缩放不会改变物体的形状,只是将整体缩放。
3. 对象编辑对象编辑是一种灵活且强大的尺寸调整方法,可以直接修改物体的几何构造。
在CAD软件中,选择编辑工具,然后选择要编辑的物体,通过移动、拉伸、旋转或镜像等操作来实现尺寸调整。
对象编辑可以精确调整物体的各个方面,但需要一定的CAD操作经验。
4. 参数化建模参数化建模是一种基于尺寸参数的设计方法,可以通过调整参数值来实现物体尺寸的变化。
在CAD软件中,我们可以定义各种参数,然后利用这些参数来构建物体。
通过修改参数值,物体的尺寸会自动跟随调整,方便快捷。
参数化建模在复杂设计中应用广泛,可以提高设计效率。
5. 预设设计方案CAD软件中常常提供一些预设的设计方案,可以根据不同的设计要求直接选择使用。
这些方案通常包含各种尺寸调整的标准配置,用户只需选择合适的方案,即可自动调整物体的尺寸。
这种方法适用于初步设计阶段,可以快速得到满足需求的设计方案。
总结起来,CAD中的尺寸调整与修正方法包括直接修改尺寸值、比例缩放、对象编辑、参数化建模和预设设计方案等。
不同的方法适用于不同的设计需求,可以根据具体情况选择使用。
CAD软件提供了丰富的功能和工具,帮助用户方便、快捷地进行尺寸调整与修正,提高设计效率和精确度。
cad尺寸标注线怎么变短
篇一:CAD制图建筑标记标注小距离尺寸线范围
CAD制图---建筑标记---尺寸线范围---标记消失---标注小距离
本人也是CAD初学者,自己也遇到了一些小问题。
比如在建筑标记中,尺寸线范围明明调的是“0”,可图上就是多出来一小段。
还有建筑标记莫名消失的问题。
可能这只是一个很小、很简单的问题,可能还有其他更简单的方法,在这里我也是提供一个自己的解决方法,可能也有错误与不足,仅供学习参考!
详情(CAD2019版):
如图用建筑标记标注一段距离,要求尺寸线范围设为
发现标注文字离尺寸线太近了。
打开标注样式—修改—文字—“从尺寸线偏移”设为10(注意此处的关键一步“10”):调整后,标注数字离尺寸线稍稍有了些距离:
现在还没有什么问题,现在我们来标注一个很小距离的长度:标注并放大:注意与上图标注的100的区别:标注文字没在尺寸界线之间(因为标注距离太小了,容不下标注的数字),还有尺寸线范围多出来一小段(左右都有)
现在先把“15”调到尺寸界线之间:调整---点“文字始终保持在尺寸界线之间”
调整后发现“15”是到尺寸界线之间了,但两边还是多出来一小段。
第1 页。
CAD2024中的尺寸标注设置详解教程文件一、概述尺寸标注是CAD中非常重要的一个功能,它能够准确地描述绘图的尺寸和大小,方便设计师和使用者进行测量和计算。
本教程将详细介绍CAD2024中尺寸标注的设置方法,帮助大家更好地使用这个功能。
二、插入尺寸标注在CAD2024中插入尺寸标注有多种方法,下面以直线尺寸标注为例进行说明:2.在绘图区域内选择两条直线,点击确定。
3.在弹出的对话框中选择尺寸样式和单位,并设置其他相关参数,点击确定。
三、修改尺寸标注属性在CAD2024中,可以对插入的尺寸标注进行属性修改,以满足不同的需求。
具体步骤如下:1.选中需要修改属性的尺寸标注,右键点击选择"属性"。
2.在弹出的对话框中可以修改尺寸线、箭头、尺寸文字、标注线等属性,例如颜色、线型、文字高度等。
3.修改完成后点击确定即可应用修改。
四、设置尺寸标注样式2.在弹出的对话框中可以选择不同的尺寸样式,预览效果,并可以进行修改。
3.选择合适的样式后点击确定即可应用。
五、设置尺寸标注单位2.在弹出的对话框中选择所需的尺寸样式。
4.在弹出的对话框中可以修改单位的名称、精度等参数。
5.修改完成后点击确定即可应用。
六、设置尺寸标注的标注线位置1.选中需要设置标注线位置的尺寸标注,右键点击选择"属性"。
2.在尺寸标注的属性对话框中选择"标注线位置"。
3.在弹出的下拉选项中可以选择不同的标注线位置,例如"中心"、"上侧"、"下侧"等。
4.选择合适的标注线位置后点击确定即可应用。
七、总结通过本教程的学习,我们了解了CAD2024中尺寸标注设置的方法和技巧。
尺寸标注是绘图过程中重要的一步,准确和清晰的尺寸标注能够为设计和使用者提供便利。
希望大家能够运用好这个功能,在绘图中更加高效和精确。
CAD尺度标注与比例缩放的实用技巧在使用CAD软件进行建模和设计时,尺度标注和比例缩放是非常重要的技巧。
它们可以帮助我们准确测量和显示模型的尺寸,同时也能够方便地进行比例缩放。
下面将介绍一些实用的CAD尺度标注和比例缩放技巧。
首先是CAD尺度标注技巧。
尺度标注可以有效地表示模型的实际尺寸,使我们能够清楚地了解各个元素之间的比例关系。
在进行尺度标注前,我们需要确定所使用的比例尺。
在CAD软件中,可以通过设置单位进行尺度的选择。
选择合适的比例尺有助于我们准确地测量和表达设计。
在进行尺度标注时,我们可以使用CAD软件提供的标注工具。
一般来说,有两种常见的尺度标注方式:线性标注和径向标注。
线性标注适用于直线和曲线边界的标注,它可以显示出边界的长度。
径向标注适用于圆形和弧形的标注,可以显示出边界的半径和角度。
使用CAD软件进行尺度标注时,可以通过以下步骤实现:1. 选择标注工具:CAD软件通常会提供不同的标注工具,如线性标注、径向标注等。
根据需要选择合适的标注工具。
2. 选择标注对象:在CAD软件中,可以通过鼠标选择需要进行标注的对象。
选中对象后,标注工具会自动显示出标注线。
3. 调整标注样式:CAD软件中可以根据需要调整标注的样式,如标注文字的大小、颜色、对齐方式等。
4. 添加标注:在选择标注对象和调整标注样式后,可以通过点击鼠标添加标注。
通过以上步骤,我们可以快速、准确地进行尺度标注,并实现对模型尺寸的测量和表达。
其次是CAD比例缩放技巧。
比例缩放可以帮助我们实现模型的放大或缩小,以便更好地进行设计和展示。
在进行比例缩放前,我们需要确定所需的比例尺。
在CAD软件中,可以通过以下步骤实现比例缩放:1. 选择缩放工具:CAD软件通常会提供不同的缩放工具,如放大、缩小、等比例缩放等。
根据需要选择合适的缩放工具。
2. 选择缩放对象:在CAD软件中,可以通过鼠标选择需要进行缩放的对象。
选中对象后,可以通过拖动鼠标实现缩放效果。
CAD尺度标注与比例缩放的实用技巧在CAD绘图中,尺度标注和比例缩放是非常重要的实用技巧,可以确保绘制出准确的图纸和3D模型。
下面将分享一些关于CAD尺度标注和比例缩放的实用技巧。
1.尺度标注:在CAD绘图中,正确的尺度标注可以确保绘图的精确度。
以下是一些尺度标注的实用技巧:-设置正确的单位:在开始绘图之前,先确定绘图所需的单位,例如英寸、毫米、厘米等。
然后在CAD软件中设置相应的单位。
-使用标准比例:绘图时使用标准的比例,例如1:1、1:10、1:100等。
这样可以确保在绘图和印刷过程中不会出现尺度失真。
-在图纸上显示实际尺寸:在绘图时,使用标注工具标注出实际尺寸,例如线段的长度、圆的半径等。
这样可以确保绘图的准确性。
-添加尺寸标注:在绘制完图纸后,使用尺寸标注工具添加尺寸标注。
可以选择直线标注、角度标注、半径标注等不同类型的尺寸标注。
2.比例缩放:当需要将图纸或模型缩放到不同的比例时,比例缩放技巧可以帮助我们快速、准确地完成缩放操作。
以下是一些比例缩放的实用技巧:-使用“缩放”命令:CAD软件通常都提供了“缩放”命令,可以通过此命令快速进行比例缩放。
选择需要缩放的对象,然后输入比例值即可完成缩放。
-注意参考点位置:在进行比例缩放时,要注意选择正确的参考点位置。
通常选择图形的中心点或基准点作为参考点。
-限定比例缩放:有时候,需要按照特定的比例进行缩放,例如将图纸缩放到1:50或1:100的比例。
CAD软件通常都提供了限定比例缩放的选项,可以根据需要选择合适的比例进行缩放。
-考虑图形的比例关系:在进行比例缩放时,要考虑图形之间的比例关系。
可以选择一个基准图形进行缩放,然后根据该图形的缩放比例,对其他图形进行相应的调整。
CAD图形中的标注尺寸怎么修改标注的尺寸在CAD里面画完图一定要做,但有时候标注错误如何修改标注尺寸呢?店铺整理了关于CAD图形中的标注尺寸修改的方法,希望可以让大家有所收获!CAD图形中的标注尺寸修改的方法1.当需要修改的标注比较多的时候,逐个逐个地修改是非常麻烦的,那么就可以整体修改,整体修改一般是针对整体尺寸比例的调整,例如要将原来的尺寸放大或者缩小几倍。
2.此时,只需在菜单工具栏上选择“标注”这一选项,单击,在下拉栏中选中“标注样式”:3.cad中会弹出【标注样式管理器】,在这里便可以重新设置所需要的标注大小了:4.在对话框中选择“主单位”这一选项卡,里面有个“比例因子”,修改需要的倍数:5.此时按确定后就可以看到已经修改好的标注尺寸:CAD教程:图形编辑与修改1.图形位移①移动图形:通过选择修改/移动,或单击移动按钮,或在命令行中输入move来执行。
可以将一个或者多个对象平移到新的位置,相当于删除源对象的复制和粘贴。
②旋转图形:选择修改/旋转,单击旋转按钮,或在命令行中输入rotate来执行。
可以改变对象的方向,并按指定的基点和角度定位新的方向。
一般为说,移动和旋转命令中,基点的指定都需要配合对象捕捉功能来完成,基点是一些具有特殊位置的点。
2.图形修改①删除图形:通过选择修改/删除命令,或单击删除按钮,或中命令行中输入erase来执行。
选择删除命令后,此时屏幕上的十字光标将变为一个拾取框,选择需要删除的对象,按enter回车键。
删除最快办法,先选择物体,再调用删除命令或按delete键。
另外也可以使用剪切到剪贴板方法将对象删除。
②拉伸图形:可以拉伸对象中选定的部分,没有选定部分保持不变。
在使用拉伸图形命令时,图形选择窗口外部分不会有任何改变;图形选择窗口内的部分会隨图形选择窗口移动而移动,但也不会有形状的改变。
选择修改/拉伸命令,或单击拉伸按钮,或在命令行中输入stretch来执行。
要进行拉伸的对象必须用交叉窗口或交叉多边形的方式来进行选取。
在cad中怎么把标注线设置短些
在CAD绘图过程中有时候发现标注的线太长了,我们想变短一点该怎么操作呢?下面由店铺告诉大家在cad中怎么把标注线设置短些,快跟我一起来学习吧。
在cad中把标注线设置短些的方法
对于高手而言,有些喜欢直接使用命令操作,简单快捷,怎样操作呢,其实命令就是记住操作的英文单词或者是英文单词的缩写就行。
这种方式比较适合于需要指定基点旋转的操作,也简单。
在命令栏输入“rotate”,当然,也可以直接简写“rot”,弹出命令英语,点击“rotate”,激活旋转命令。
这时候要求指定选装的基点,这里以点击文字的右下角作为基点为例,点击这个点。
要求指定“旋转角度”或者是“参照”,指定旋转角度这个很容易理解,直接输入角度,即可围绕基点旋转,而“参照”则是你可以使用鼠标拾取需要旋转的任意的角度。
“参照”的操作方法为:拾取围城这个任意角度的三个点,顺序为拾取角度的角点,然后是角的边上两个点,即可拾取任意角度而将文字旋转成任意需要的角度。
cad尺寸标注线怎么变短
篇一:制图建筑标记标注小距离尺寸线范围制图---建筑标记---尺寸线范围---标记消失---标注小距离本人也是初学者,自己也遇到了一些小问题。
比如在建筑标记中,尺寸线范围明明调的是“0”,可图上就是多出来一小段。
还有建筑标记莫名消失的问题。
可能这只是一个很小、很简单的问题,可能还有其他更简单的方法,在这里我也是提供一个自己的解决方法,可能也有错误与不足,仅供学习参考!详情(2019版):如图用建筑标记标注一段距离,要求尺寸线范围设为发现标注文字离尺寸线太近了。
打开标注样式—修改—文字—“从尺寸线偏移”设为10(注意此处的关键一步“10”):调整后,标注数字离尺寸线稍稍有了些距离:现在还没有什么问题,现在我们来标注一个很小距离的长度:标注并放大:注意与上图标注的100的区别标注文字没在尺寸界线之间(因为标注距离太小了,容不下标注的数字),还有尺寸线范围多出来一小段(左右都有)现在先把“15”调到尺寸界线之间:调整---点“文字始终保持在尺寸界线之间”调整后发现“15”是到尺寸界线之间了,但两边还是多出来一小段。
下面要把它们去掉:调整—将“若不能放在尺寸界线内,则消除箭头”前打上对勾调整后的样子:发现多出来的两小段是没了,连建筑标记都没了!这是因为前面“从尺寸线偏移”设为10,这个“10”太大了,我们可以把它设的小点如“7”。
(最关键的一步!!!!!自己总结就是“从尺寸线偏移”值若为,则当标记距离小于2时,就会出现这种建筑标记消失的情况)篇二:尺寸标注怎么改变标注数字大小尺寸标注怎么改变标注数字大小尺寸标注怎么改变标注数字大小?我画的图尺寸比较大,有1000以上,标注后数字很小,我要在4图纸里打出来,怎么使标注数字变大一点啊,能够在4纸上看得比较清楚,请高手赐教!设成50就差不多了,如果大了,适当的设小一点,两次一过你就知道什么样的文字样式、比例等先设好,这样一旦要改时就方便多了,比如文字想改大,只要更新就可以了,而且一旦多人合作时,图纸的对接等工作就容易多了2019标注尺寸数字大小怎么调整在标注工具栏中单击标注样式按钮,在标注样式管理器中单击
修改,在修改标注样式对话框中将文字高度的值增加或减小,单击确定,在当前标注样式中,单击置为当前,关闭。
如何改变CAD中标注数字显示的大小我会的图标出的尺寸显示数就太小了,根本看不见,需要放大才能看见。
如果打印的话就看不见标注的数字如果是个别标注的话,用命令调出属性对话框,选取要修改的标注。
如果仅仅是文字太小:在对话框的文字()栏,将字高()改大点即可。
如果文字、尺寸箭头都小:在栏中,放大整体比例()如果整图标注的尺寸文字都小,那就必须修改标注格式。
“”→“”→“”弹出标注样式管理器。
在其中找到你使用的标注样式进行更改,在对话框的文字()→字高()改大点。
篇三:绘图尺寸标注技巧制图尺寸标注技巧一尺寸组成:尺寸线、箭头(工程上的箭头标准高宽比为1:3)、尺寸界线、尺寸文字二尺寸标注规则:●图形对象的大小以尺寸数值所表示的大小为准。
●默认用毫米为单位,用其它单位时必须注明。
●同一图形中,同一类终端应该相同,尺寸数字大小应该相同,尺寸线间隔应该相同。
所用字的大小及格式必须满足国家标准。
三尺寸标注的步骤:●设置尺寸标注图层●设置供尺寸标注用的文字样式●设置尺寸标注样式●标注尺寸●修改调整尺寸标注四标注样式管理器:样式:预览:列出:所有样式(要查看图形中所有标注样式,选择该项)正在使用的样式(要查看当前图形中使用的标注样式,选择该项)修改:修改当前标注样式线性标注:只能标注水平或垂直对齐标注:坐标标注:半径标注:直径标注(针对圆或圆弧):角度标注:快速标注:基线标注:①必须先有第1个尺寸标注②默认第1个尺寸界线为基线③命令行中的“选择”连续标注:①要先有一个尺寸线②注意第一、第二尺寸界线的含义(先画的为第一尺寸界线)③命令行中的“选择”引线标注:公差标注:圆心标注:标注样式对话框:1、“直线和箭头”卡片:尺寸线:①颜色:②线宽:③基线间距:基线标注中尺寸线间的间距大小。
④超出标记:用斜线作为尺寸终端时尺寸线超出尺寸界线的大小。
⑤隐藏:隐藏显示尺寸线1和尺寸线2尺寸界线区:①颜色:②线宽:③超出尺寸线:设定尺寸界线超出尺寸部分的长度。
④起点偏移量:尺寸界线和标注尺寸的拾取点之间的偏移量。
⑤隐藏:隐藏或显示尺寸界线1或尺寸界线2箭头区:①第一个:设定第一个终端的样式。
②设定第二个终端的样式③引线:引线终端的样式④箭头大小:箭头长度。
圆心标记区①类型:圆心标记的类型。
②大小:圆心标记的大小。
2、“文字”卡片文字外观区①文字样式:标注时的文字样式。
②文字颜色③文字高度④分数高度比例:⑤绘制文字边框文字位置区①垂直:置中、上方、外部、置中②水平:置中、第一条尺寸界线、第二条尺寸界线、第一条尺寸线上方、第二条尺寸线上方。
1、调整卡片调整选项区①文字和箭头,取最佳效果:②箭头:当尺寸界线之间不够放置箭头时,首先将箭头从尺寸线间移出去③文字:当尺寸界线之间不够放置箭头时,首先将文字从尺寸线间移出去④文字始终保持在尺寸线之间⑤若不能放在尺寸界线内,则消除箭头。
文字位置区:①尺寸线旁:②尺寸线上方③尺寸线上方:标注特征比例:①使用全局比例:②按布局(图纸空间)缩放标注:调整区:①标注时手动放置文字:②始终在尺寸界线之间绘制尺寸线:无论尺寸界线之间空间如何,强制在尺寸界线之间绘制尺寸线。
2、主单位设定:线性标注区①单位格式:科学、小数、工程、建筑、分数以及桌面。
②精度③分数格式:在单位格式为分数时有效:水平、对角和非堆叠。
④小数分隔符号:句号、逗号、空格⑤舍入:设定小数精确位数,将超出的长度的小数舍去。
⑥前缀:用于设置增加在数字前的字符。
⑦后缀:用于设置增加在数字后的字符。
⑧测量单位比例:⑨消零:控制前导和后续零是否显示。
角度标注:①精度:设置角度精度位数②设置是否显示前导和后续零。
3、换算单位设定:用于不同单位之间的换算
4、公差公差格式区:①方式:无、对称、极限偏差、极限尺寸和基本尺寸②精度③上偏差④下偏差⑤高度比例⑥垂直位置:控制公差在垂直位置上和尺寸的对齐方式⑦清零:是否显示前导和后续零以及英尺和英寸零。
换算单位公差区:①精度②清零8、引线标注:类型:乘号用(大写字母)表示选择引线命令后,应从命令行中选择“设置”引线设置对话框:③注释:类型(多行文字、复制对象、公差、块参照、无)④引线和箭头:引线可以使用直线或样条曲线点数:是否限制引线中线段个数。
角度约束当箭头样式更改后,再更改“有箭头”时,必须要到尺寸标注中更改。
⑤附着9、快速尺寸标注。
