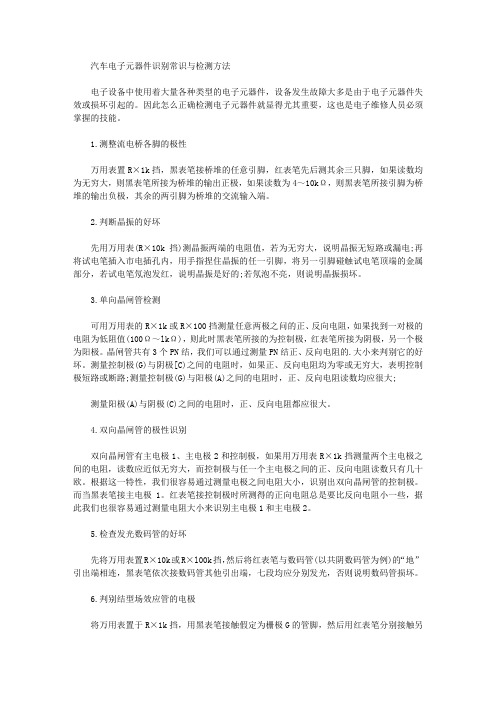

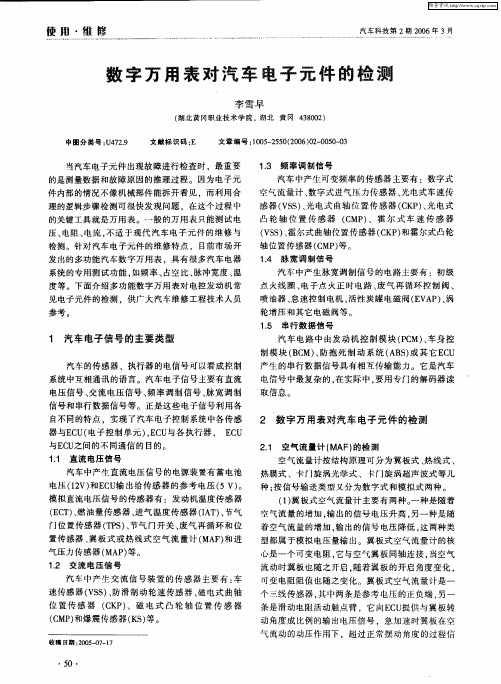

汽车电子元器件识别常识与检测方法电子设备中使用着大量各种类型的电子元器件，设备发生故障大多是由于电子元器件失效或损坏引起的。
因此怎么正确检测电子元器件就显得尤其重要，这也是电子维修人员必须掌握的技能。
1.测整流电桥各脚的极性万用表置R×1k挡，黑表笔接桥堆的任意引脚，红表笔先后测其余三只脚，如果读数均为无穷大，则黑表笔所接为桥堆的输出正极，如果读数为4～10kΩ，则黑表笔所接引脚为桥堆的输出负极，其余的两引脚为桥堆的交流输入端。
2.判断晶振的好坏先用万用表(R×10k挡)测晶振两端的电阻值，若为无穷大，说明晶振无短路或漏电;再将试电笔插入市电插孔内，用手指捏住晶振的任一引脚，将另一引脚碰触试电笔顶端的金属部分，若试电笔氖泡发红，说明晶振是好的;若氖泡不亮，则说明晶振损坏。
3.单向晶闸管检测可用万用表的R×1k或R×100挡测量任意两极之问的正、反向电阻，如果找到一对极的电阻为低阻值(100Ω～lkΩ)，则此时黑表笔所接的为控制极，红表笔所接为阴极，另一个极为阳极。
晶闸管共有3个PN结，我们可以通过测量PN结正、反向电阻的.大小来判别它的好坏。
测量控制极(G)与阴极[C)之间的电阻时，如果正、反向电阻均为零或无穷大，表明控制极短路或断路;测量控制极(G)与阳极(A)之间的电阻时，正、反向电阻读数均应很大;测量阳极(A)与阴极(C)之间的电阻时，正、反向电阻都应很大。
4.双向晶闸管的极性识别双向晶闸管有主电极1、主电极2和控制极，如果用万用表R×1k挡测量两个主电极之间的电阻，读数应近似无穷大，而控制极与任一个主电极之间的正、反向电阻读数只有几十欧。
根据这一特性，我们很容易通过测量电极之间电阻大小，识别出双向晶闸管的控制极。
而当黑表笔接主电极1。
红表笔接控制极时所测得的正向电阻总是要比反向电阻小一些，据此我们也很容易通过测量电阻大小来识别主电极1和主电极2。
汽车电路的检测及维修方案分析汽车电路的检测及维修是汽车维修中不可或缺的一项工作。
随着汽车电子技术的不断发展和普及，现代汽车的电路系统复杂多样，因此掌握汽车电路的检测及维修方案分析具有重要意义。
本文主要从以下几个方面进行分析。
汽车电路的检测方案。
汽车电路的故障主要包括短路、断路、不能正常工作等。
在进行汽车电路检测时，首先需要使用多用途电路测试仪对汽车电路进行全面检测。
测试仪可以通过测量电阻、电压、电流等参数，判断电路是否正常工作。
还可以使用维修手册和电路图来帮助查找故障点。
根据故障的不同情况，可以采取分散法、逐步逼近法、比较法等不同的检测方法。
汽车电路的维修方案。
一旦发现了故障点，就需要进行修理和更换相应的部件。
对于一些简单的故障，可以直接修复或更换被损坏的线路或元件。
对于一些较为复杂的故障，可能需要进行更加深入的检测和诊断，找出导致故障的原因。
在找出原因后，可以采取相应的措施进行修复，如更换线路、调整电路参数等。
还需要对整个汽车电路系统进行全面的检查和调试，以确保整个系统的正常工作。
汽车电路问题的分析。
汽车电路故障的分析是维修的关键。
在分析时，需要详细了解汽车电路的原理和工作原理，掌握各个元件之间的连接关系和工作方式。
对于一些常见的故障，可以通过经验进行判断和解决。
还需要引入故障模拟器等辅助工具，以模拟出各种可能的故障情况，便于更好地进行故障分析和解决。
汽车电路的检测及维修方案分析对于保障汽车电路系统的正常工作具有重要意义。
在实际工作中，需要掌握汽车电路检测的各种方法和工具，合理选择维修方案，并进行故障分析和解决。
只有这样，才能保证汽车电路系统的正常工作，提高汽车的可靠性和安全性。
汽车电子故障及其检修方案核心提示：现代汽车电器、电子设备的特点，主要体现在功能集约化(组合化)、控制电子化和连接标准化上。
在分析电子线路的故障时，由于它总是与相关的电器设备相联系，所以，一定要了解电器、电子设备的一般特点。
在分析检修电子线路之前应注意的特点：汽车一般设有总电源开关，且多为电磁式。
汽车上有许多地方配置易熔导线，以保护线束，而不是保护*个特定的电器。
它与保险丝的不同之处在于其熔断反应较慢，且是导线的形式。
由于*种原因导致其保护性熔断后，不能像保险丝那样容易发现，有些甚至在线束，在分析故障时要倍加注意。
除极个别情况外，所现代汽车电器、电子设备的特点，主要体现在功能集约化(组合化)、控制电子化和连接标准化上。
在分析电子线路的故障时，由于它总是与相关的电器设备相联系，所以，一定要了解电器、电子设备的一般特点。
在分析检修电子线路之前应注意的特点：汽车一般设有总电源开关，且多为电磁式。
汽车上有许多地方配置易熔导线，以保护线束，而不是保护*个特定的电器。
它与保险丝的不同之处在于其熔断反应较慢，且是导线的形式。
由于*种原因导致其保护性熔断后，不能像保险丝那样容易发现，有些甚至在线束，在分析故障时要倍加注意。
除极个别情况外，所有进口车均是采用单线制连接，而以车身金属结构作为另一条公共导线，所有电器均以"搭铁”形式与其连接。
原则上，所用电器均为低压大电流器件。
即使是同一厂家的同一型号，也会由于出厂年度不同而有*些改进。
现代轿车上的电器故障特点可逐一与其使用特点相联系。
一般电子元件对过电压、温度十分敏感，例如晶体管的PN结易过压击穿，电解电容器在温度升高时漏电亦增加，可控硅元件则对过流敏感等。
这些故障特点，归纳如下：a.元件击穿。
击穿包括过电压击穿或过流、过热引起的热击穿等。
击穿有时表现为短路形式，有时表现为断路形式。
由于电路故障引起的过压、过流击穿常常是不可恢复的。
b.元件老化或性能退化。
这包括许多方面，如电容器的容量减小、绝缘电阻下降、晶体管的漏电增加、电阻的阻值变化、可调电阻的阻值不能连续变化、继电器触点烧蚀等。

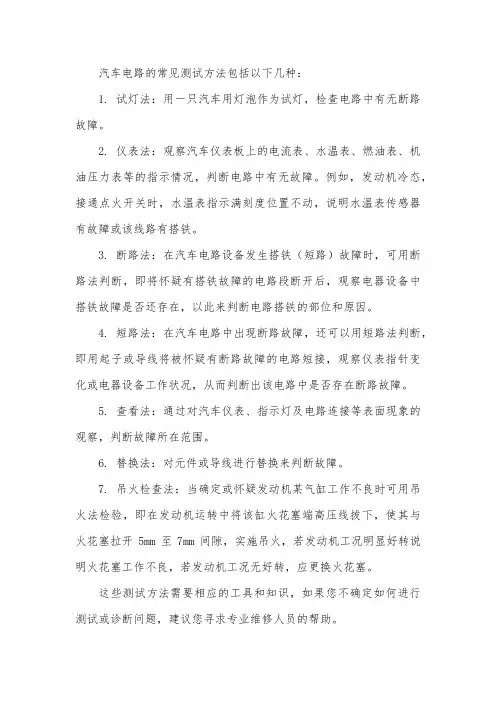

汽车电路的常见测试方法包括以下几种：
1. 试灯法：用一只汽车用灯泡作为试灯，检查电路中有无断路故障。
2. 仪表法：观察汽车仪表板上的电流表、水温表、燃油表、机油压力表等的指示情况，判断电路中有无故障。
例如，发动机冷态，接通点火开关时，水温表指示满刻度位置不动，说明水温表传感器有故障或该线路有搭铁。
3. 断路法：在汽车电路设备发生搭铁（短路）故障时，可用断路法判断，即将怀疑有搭铁故障的电路段断开后，观察电器设备中搭铁故障是否还存在，以此来判断电路搭铁的部位和原因。
4. 短路法：在汽车电路中出现断路故障，还可以用短路法判断，即用起子或导线将被怀疑有断路故障的电路短接，观察仪表指针变化或电器设备工作状况，从而判断出该电路中是否存在断路故障。
5. 查看法：通过对汽车仪表、指示灯及电路连接等表面现象的观察，判断故障所在范围。
6. 替换法：对元件或导线进行替换来判断故障。
7. 吊火检查法：当确定或怀疑发动机某气缸工作不良时可用吊火法检验，即在发动机运转中将该缸火花塞端高压线拔下，使其与火花塞拉开5mm至7mm间隙，实施吊火，若发动机工况明显好转说明火花塞工作不良，若发动机工况无好转，应更换火花塞。
这些测试方法需要相应的工具和知识，如果您不确定如何进行测试或诊断问题，建议您寻求专业维修人员的帮助。
汽车电子与传感器及检测摘要：现代汽车电子从所应用的电子元器件到车内电子系统的架构均已进入了一个有本质性提高的新阶段。
其中最有代表性的核心器件之一就是智能传感器。
它担负着发动机的燃油喷射、电子点火、怠速控制、进气控制、废气再循环、蒸汽回收及底盘部分的传动、行驶、转向、制动、电子悬架和车身部分的防盗、中央门锁、自动空调等汽车各大电子控制系统的信息采集和传输，是电子控制系统中非常重要的元件。
如果没有它的正常工作，汽车就不可能正常地行驶。
本文介绍了汽车用传感器作用、结构、原理、检测方法和它与电控系统的联系。
关键词：传感器汽车电子电控系统近几年来我国汽车工业增长迅速，发展势头很猛。
电子信息技术已经成为新一代汽车发展方向的主导因素，传感器在汽车上的使用越来越多，整个电控系统都是在传感器的基础上得以进行的。
其中最有代表性的核心器件之一就是智能传感器。
一、汽车电子已经经历的几个发展阶段：从分立电子元器件搭建的电路监测控制，经过了电子元器件或组件加微处理器构筑的各自独立的、专用的、半自动和自动的操控系统，现在已经进入了采用高速总线（目前至少有5种以上总线已开发使用），统一交换汽车运行中的各种电子装备和系统的数据，实现综合、智能调控的新阶段。
新的汽车电子系统由各个电子控制单元（ECU）组成，可以独立操控，同时又能协调到整体运行的最佳状态。
例如为使发动机处于最佳工作状态，就需要从吸入汽缸的空气流量、进气压力的测定开始，再根据水温、空气温度等工作环境参数计算出基本喷油量，同时还要通过节气门位置传感器检测节气门的开度，确定发动机的工况，进而控制，调整最佳喷油量，最后还需要通过曲轴的角速度传感器监测曲轴转角和发动机转速，最终计算出并发出最佳点火时机的指令。
这个发动机燃油喷射系统和点火综合控制系统还可以与废气排放的监控系统和起动系统等组合，构筑成可使汽车发动机功率和扭矩最大化，而同时燃油消耗和废气排放最低化的智能系统。
二、汽车发展对汽车电子的一些基本要求：1．电子操控系统的动作必须快速、正确、可靠。

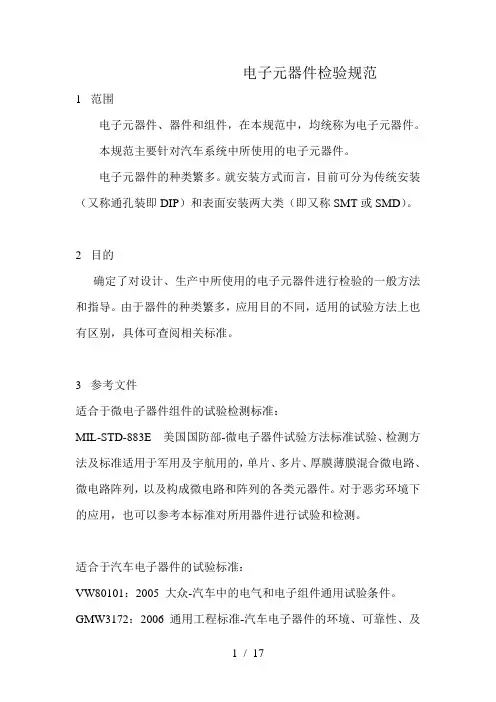

电子元器件检验规范1范围电子元器件、器件和组件，在本规范中，均统称为电子元器件。
本规范主要针对汽车系统中所使用的电子元器件。
电子元器件的种类繁多。
就安装方式而言，目前可分为传统安装（又称通孔装即DIP）和表面安装两大类（即又称SMT或SMD）。
2目的确定了对设计、生产中所使用的电子元器件进行检验的一般方法和指导。
由于器件的种类繁多，应用目的不同，适用的试验方法上也有区别，具体可查阅相关标准。
3参考文件适合于微电子器件组件的试验检测标准：MIL-STD-883E 美国国防部-微电子器件试验方法标准试验、检测方法及标准适用于军用及宇航用的，单片、多片、厚膜薄膜混合微电路、微电路阵列，以及构成微电路和阵列的各类元器件。
对于恶劣环境下的应用，也可以参考本标准对所用器件进行试验和检测。
适合于汽车电子器件的试验标准：VW80101：2005 大众-汽车中的电气和电子组件通用试验条件。
GMW3172：2006 通用工程标准-汽车电子器件的环境、可靠性、及性能要求符合性分析、开发及验证总规范。
MES PW67600：1995 马自达工程标准-汽车器件试验标准。
主要检验标准有：GB/T 5729—94 《电子设备固定电阻器第一部分：总规范》；GB/T 2693-2001《电子设备用固定电容器第1部分：总规范》；GB/T 8554—1998 《变压器和电感器测量方法及试验程序》；GB/T 4023－1997《半导体器件分立器件和集成电路第2部分：整流二级管》；GB/T 6571－1995《半导体器件分立器件第3部分：信号（包括开关）和调整二级管》；GB/T 4587－94《半导体器件分立器件和集成电路第7部分：双极型晶体管》；GB/T 4586－94《半导体器件分立器件第8部分：场效应晶体管》；GB/T 15651.2－2003《半导体器件分立器件和集成电路第5-2部分：光电子器件基本额定值和特性》；GB/T15291－94《半导体器件第6部分晶闸管》；GB 3442－86《半导体集成电路运算（电压）放大器测试方法的基本原理》；GB/T 6798－1996《半导体集成电路电压比较器测试方法的基本原理》；GB/T 4377－1996《半导体集成电路电压调整器测试方法的基本原理》；GB 3439-82《半导体集成电路TTL电路测试方法的基本原理》；GB 3834-83《半导体集成电路CMOS电路测试方法的基本原理》；GB/T14028-92《半导体集成电路模拟开关测试方法的基本原理》；GB 3443-82《半导体集成电路MOS随机存储器测试方法的基本原理》；YD/T 731-2002《通信用高频开关整流器》；YD/T 1019-2001《数字通信用实心聚烯烃绝缘水平对绞电缆》；GJB128A-97《半导体分立器件试验方法》；GJB150－86《军用设备环境试验方法》；GJB 360A－96《电子及电气元件试验方法》；GJB 548A－96《微电子器件试验方法和程序》等。

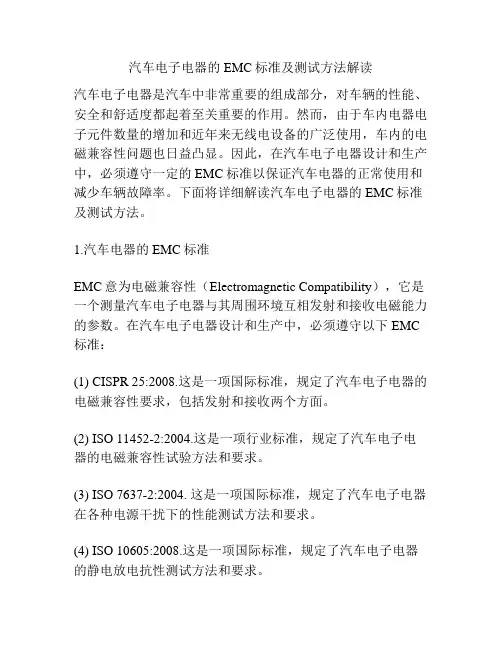

汽车电子电器的EMC标准及测试方法解读汽车电子电器是汽车中非常重要的组成部分，对车辆的性能、安全和舒适度都起着至关重要的作用。
然而，由于车内电器电子元件数量的增加和近年来无线电设备的广泛使用，车内的电磁兼容性问题也日益凸显。
因此，在汽车电子电器设计和生产中，必须遵守一定的EMC标准以保证汽车电器的正常使用和减少车辆故障率。
下面将详细解读汽车电子电器的EMC标准及测试方法。
1.汽车电器的EMC标准EMC意为电磁兼容性（Electromagnetic Compatibility），它是一个测量汽车电子电器与其周围环境互相发射和接收电磁能力的参数。
在汽车电子电器设计和生产中，必须遵守以下EMC 标准：(1) CISPR 25:2008.这是一项国际标准，规定了汽车电子电器的电磁兼容性要求，包括发射和接收两个方面。
(2) ISO 11452-2:2004.这是一项行业标准，规定了汽车电子电器的电磁兼容性试验方法和要求。
(3) ISO 7637-2:2004. 这是一项国际标准，规定了汽车电子电器在各种电源干扰下的性能测试方法和要求。
(4) ISO 10605:2008.这是一项国际标准，规定了汽车电子电器的静电放电抗性测试方法和要求。
(5) IEC 61000-4-2:2008.这是一项国际标准，规定了汽车电子电器的电磁放射抗性和传导抗性测试方法和要求。
2.汽车电器的EMC测试方法汽车电子电器的EMC测试方法有许多种，其中比较常见的包括：(1) 发射测试。
这是测试汽车电子电器在运行时是否会产生电磁干扰的方法。
测试时会使用EMC测试设备，将汽车电子电器电源连接到设备上，并进行多种场景下的试验，例如正常行驶、车辆启动时、灯光开启时等。
(2) 接收测试。
这是测试汽车电子电器是否能够正常工作而不受到来自外部电磁场的干扰的方法。
测试时会使用EMC测试设备模拟外部电磁场，并对汽车电子电器进行测试。
(3) 静电放电测试。
