2.标称阻值通常是指电阻体表面上标注的电阻值,简称阻根据国家标准,常用的标称电阻值系列有1.2.3电阻的阻值表示方法主要有以下四种。
1.直标法直标法就是将电阻的阻值用数字和文字符号直接标在电阻体上。
2.文字符号法就是将电阻的标称值和误差用数字和文字符号按一定的规律组合标识在电阻体上。
3.色标法是将电阻的类别及主要技术参数的数值色标电阻(色环电阻)可分为三环、四环、五环三种标法。
快速识别色环电阻的要点是熟记色环所代表的数字含16尾环金银为误差,数字应为色环电阻无论是采用三色环,还是四色环、五色环,三色环电阻的色环表示标称电阻值(允许误差均为20%10102Ω 1.0k20%四色环电阻的色环表示标称值(二位有效数1510315k5%五色环电阻的色环表示标称值(三位有效数275104 2.75M1%一般四色环和五色环电阻表示允许误差的色环4.数码法是在电阻体的表面用三位数字或两位数字加(1)标注为“103”的电阻其阻值为10×103=10kΩR标注法的电阻其电阻值为5.1Ω(3)标注为9R1的电阻其阻值为9.1Ω)四位数字标注法标注为5232 的电阻其阻值为523×102=52.3 KΩ1.2.41.阻值变化特性是电位器的主要参数。
常见的电型)三种形式,三种电位器转角与阻值的变化规律如图1.37所示。
常用电子元器件的识别与检测
电子元器件是电子设备的基本构成部分,广泛应用于电子产品、信息技术、通讯等领域,因此对于电子元器件的识别与检测是电子产业的基本技能。
下面将根据常见的电子元
器件,介绍其识别与检测方法。
1. 电容器
电容器是常用的电子元器件,常见的有电解电容器和陶瓷电容器。
电解电容器的极性
明显,阳极和阴极可以通过外观识别,用万用表可以测试容值和损耗等参数。
而陶瓷电容
器的极性不明显,对其进行测试需要在检测时注意新旧电容的区别,使用万用表或LCR表
可以测试其容值、Q值等参数。
电阻器是电子电路中常用的电子元件,通常使用万用表测量其电阻值。
需要注意的是,电阻器通常会有一个色环编码,按照编码对其颜色进行判断可以知道电阻值。
此外,电阻
器的品质检测需要检查其温度系数等参数。
3. 二极管
二极管是常用的半导体器件,具有单向导电性。
通过外观和标识可以判断二极管的正
负极,通过万用表可以测试其导通电压和反向电压等参数。
需要注意的是,有些二极管具
有低压降和高压降等不同类型,需要对其类型进行识别。
5. 集成电路
集成电路是电子电路中常用的器件,可以包含多种电子元件。
其品牌、型号、批次等
信息通过外观可以判断,使用万用表进行测试,可以测试其输入电压和输出电压等参数。
此外,还需要注意集成电路的静态和动态特性,比如其工作温度和供电电流等等。
总之,对于以上所介绍的电子元件,识别和检测是电子产业中必不可少的技能,有效
的识别和检测方法可以将故障排查时间缩短,提升生产效率。
常用电子元器件识别与检测大家好,我是一名电子工程师,今天我要和大家分享一下关于常用电子元器件的识别与检测。
在我们的日常工作中,电子元器件是非常常见的,但是如何正确地识别和检测它们呢?这就需要我们掌握一定的知识和技巧。
我们需要了解一些基本的电子元器件。
比如说,电阻器、电容器、二极管、晶体管等等。
这些元器件都有各自的特点和用途,我们需要根据实际情况来选择合适的元器件。
我们还需要了解一些基本的测量工具,比如万用表、示波器等等。
这些工具可以帮助我们准确地测量元器件的参数和性能。
接下来,我将从三个方面来介绍常用电子元器件的识别与检测方法。
一、电阻器的识别与检测电阻器是我们最常用的电子元器件之一,它可以用来限制电流的大小。
在识别电阻器时,我们需要看它的外观特征,比如说颜色、形状、尺寸等等。
我们还需要使用万用表来测量电阻器的阻值和功率等参数。
如果测量结果不符合要求,就需要更换电阻器了。
二、电容器的认识与检测电容器是一种能够储存电荷的元器件,它可以用来滤波、耦合、隔直流等。
在认识电容器时,我们需要看它的外观特征,比如说颜色、形状、尺寸等等。
我们还需要了解电容器的类型和参数,比如说容量、电压等级、工作温度等等。
在使用万用表测量电容器时,我们需要先将其充电到一定电压,然后再进行测试。
如果测试结果不符合要求,就需要更换电容器了。
三、二极管和晶体管的认识与检测二极管和晶体管是常见的半导体元器件,它们可以用来放大信号、开关电路等等。
在认识二极管和晶体管时,我们需要看它们的外观特征,比如说颜色、形状、尺寸等等。
我们还需要了解它们的结构和工作原理,比如说PN结、双极性、单向导通等等。
在使用万用表测量二极管和晶体管时,我们需要先将其接入电路中,然后再进行测试。
如果测试结果不符合要求,就需要更换二极管或晶体管了。
以上就是我对常用电子元器件识别与检测的一些介绍。
希望大家能够通过学习这些知识,提高自己的技能水平。
谢谢大家!。
常用电子元器件识别与检测电子元器件是现代电子产品中不可或缺的组成部分,它们的质量直接影响到产品的性能和可靠性。
因此,对常用电子元器件的识别与检测具有重要意义。
本文将从理论和实践两个方面,详细介绍常用电子元器件的识别与检测方法。
一、常用电子元器件的分类及特点1.1 电阻器电阻器是一种用于限制电流流动的元器件,其主要特点是阻值固定,根据阻值的不同可以分为可调电阻器和固定电阻器。
可调电阻器可以通过旋转电位器来调节阻值,而固定电阻器的阻值在制造时就已经确定,无法调整。
电阻器的温度系数是指其阻值随温度变化的程度,通常用ppm/°C表示。
电阻器的功率承受能力是指在一定温度下,电阻器能够承受的最大功率,单位为W。
1.2 电容器电容器是一种用于存储电荷的元器件,其主要特点是电压稳定,能够消除电路中的高频噪声。
根据介质的不同,电容器可以分为陶瓷电容器、塑料电容器和金属箔电容器。
陶瓷电容器具有体积小、容量大、稳定性好等特点;塑料电容器成本低、体积大、容量较小;金属箔电容器则具有良好的导电性。
电容器的工作电压一般不超过50V,工作温度范围为-55°C~+150°C。
1.3 二极管二极管是一种具有单向导电性的元器件,其主要特点是正向压降小、反向击穿电压高。
根据材料的不同,二极管可以分为硅基二极管、锗基二极管和化合物半导体二极管。
硅基二极管是目前应用最广泛的二极管类型,具有正向压降小、温度系数低等特点;锗基二极管的正向压降较大,但反向击穿电压高;化合物半导体二极管则具有正向压降小、反向击穿电压高等优点。
二极管的封装形式有插脚型、表面贴装型等。
1.4 三极管三极管是一种具有放大作用的元器件,其主要特点是电流放大倍数高、输入阻抗低。
根据结构的不同,三极管可以分为晶体三极管和场效应晶体管。
晶体三极管是一种常见的三极管类型,具有电流放大倍数高、输入阻抗低等特点;场效应晶体管则具有输入阻抗低、功耗小等特点。
常用元器件的识别与检测第一章:电阻1.1 电阻的概念与作用介绍电阻的定义、单位(欧姆)解释电阻在电路中的作用1.2 电阻的种类介绍固定电阻、可变电阻、精密电阻等讲解不同种类电阻的特点与应用1.3 电阻的标识讲解电阻的参数标识方法(阻值、精度、温度系数等)介绍电阻的颜色编码规则1.4 电阻的检测讲解电阻的检测方法(万用表选择合适的量程)演示如何正确检测电阻值第二章:电容2.1 电容的概念与作用介绍电容的定义、单位(法拉)解释电容在电路中的作用2.2 电容的种类介绍固定电容、电解电容、钽电容等讲解不同种类电容的特点与应用2.3 电容的标识讲解电容的参数标识方法(容值、精度、温度系数等)介绍电容的颜色编码规则2.4 电容的检测讲解电容的检测方法(万用表选择合适的量程)演示如何正确检测电容值第三章:电感3.1 电感的概念与作用介绍电感的定义、单位(亨利)解释电感在电路中的作用3.2 电感的种类介绍固定电感、可变电感、线圈等讲解不同种类电感的特点与应用3.3 电感的标识讲解电感的参数标识方法(感值、精度、温度系数等)介绍电感的单位换算规则3.4 电感的检测讲解电感的检测方法(万用表选择合适的量程)演示如何正确检测电感值第四章:二极管4.1 二极管的概念与作用介绍二极管的定义、结构解释二极管在电路中的作用4.2 二极管的种类介绍整流二极管、稳压二极管、发光二极管等讲解不同种类二极管的特点与应用4.3 二极管的标识讲解二极管的参数标识方法(正向电压、反向电压、正向电流等)介绍二极管的封装形式4.4 二极管的检测讲解二极管的检测方法(万用表选择合适的量程)演示如何正确检测二极管的正向与反向电阻值第五章:晶体管5.1 晶体管的概念与作用介绍晶体管的定义、结构解释晶体管在电路中的作用5.2 晶体管的种类介绍双极型晶体管、场效应晶体管等讲解不同种类晶体管的特点与应用5.3 晶体管的标识讲解晶体管的参数标识方法(电流放大倍数、功耗等)介绍晶体管的封装形式5.4 晶体管的检测讲解晶体管的检测方法(万用表选择合适的量程)演示如何正确检测晶体管的放大倍数与功耗等参数第六章:集成电路6.1 集成电路的概念与作用介绍集成电路的定义、分类(模拟集成电路、数字集成电路)解释集成电路在电路中的作用6.2 集成电路的种类讲解不同种类集成电路的特点与应用介绍常见的集成电路封装形式6.3 集成电路的标识讲解集成电路的参数标识方法(型号、功耗、工作电压等)介绍集成电路的封装尺寸和引脚排列6.4 集成电路的检测讲解集成电路的检测方法(万用表选择合适的量程)演示如何正确检测集成电路的好坏及工作电压等参数第七章:继电器7.1 继电器的概念与作用介绍继电器的定义、结构解释继电器在电路中的作用7.2 继电器的种类讲解不同种类继电器的特点与应用介绍继电器的控制信号和工作原理7.3 继电器的标识讲解继电器的参数标识方法(线圈电压、触点电流、触点电压等)介绍继电器的接线方式7.4 继电器的检测讲解继电器的检测方法(万用表选择合适的量程)演示如何正确检测继电器的线圈阻值和触点状态第八章:开关元件8.1 开关元件的概念与作用介绍开关元件的定义、分类(机械式开关、电子开关)解释开关元件在电路中的作用8.2 开关元件的种类讲解不同种类开关元件的特点与应用介绍开关元件的接线方式和接口类型8.3 开关元件的标识讲解开关元件的参数标识方法(额定电流、额定电压、寿命等)介绍开关元件的封装形式8.4 开关元件的检测讲解开关元件的检测方法(万用表选择合适的量程)演示如何正确检测开关元件的通断状态和接触电阻等参数第九章:保护元件9.1 保护元件的概念与作用介绍保护元件的定义、分类(过载保护、过压保护、过流保护)解释保护元件在电路中的作用9.2 保护元件的种类讲解不同种类保护元件的特点与应用介绍保护元件的工作原理和接口类型9.3 保护元件的标识讲解保护元件的参数标识方法(额定电流、额定电压、响应时间等)介绍保护元件的封装形式9.4 保护元件的检测讲解保护元件的检测方法(万用表选择合适的量程)演示如何正确检测保护元件的好坏及工作状态等参数第十章:传感器10.1 传感器的概念与作用介绍传感器的定义、分类(温度传感器、压力传感器、光敏传感器)解释传感器在电路中的作用10.2 传感器的种类讲解不同种类传感器的特点与应用介绍传感器的工作原理和接口类型10.3 传感器的标识讲解传感器的参数标识方法(灵敏度、精度、量程等)介绍传感器的封装形式10.4 传感器的检测讲解传感器的检测方法(万用表选择合适的量程)演示如何正确检测传感器的输出信号和性能参数第十一章:变压器11.1 变压器的概念与作用介绍变压器的定义、工作原理解释变压器在电路中的作用11.2 变压器的种类讲解不同种类变压器的特点与应用介绍变压器的构造和封装形式11.3 变压器的标识讲解变压器的参数标识方法(额定电压、额定功率、变比等)介绍变压器的铭牌信息解读11.4 变压器的检测讲解变压器的检测方法(万用表选择合适的量程)演示如何正确检测变压器的变比和损耗等参数第十二章:线性电源12.1 线性电源的概念与作用介绍线性电源的定义、工作原理解释线性电源在电路中的作用12.2 线性电源的种类讲解不同种类线性电源的特点与应用介绍线性电源的构造和封装形式12.3 线性电源的标识讲解线性电源的参数标识方法(输出电压、输出电流、功耗等)介绍线性电源的规格书解读12.4 线性电源的检测讲解线性电源的检测方法(万用表选择合适的量程)演示如何正确检测线性电源的输出电压和电流等参数第十三章:开关电源13.1 开关电源的概念与作用介绍开关电源的定义、工作原理解释开关电源在电路中的作用13.2 开关电源的种类讲解不同种类开关电源的特点与应用介绍开关电源的构造和封装形式13.3 开关电源的标识讲解开关电源的参数标识方法(输出电压、输出电流、转换效率等)介绍开关电源的规格书解读13.4 开关电源的检测讲解开关电源的检测方法(万用表选择合适的量程)演示如何正确检测开关电源的输出电压和电流等参数第十四章:振荡器14.1 振荡器的概念与作用介绍振荡器的定义、工作原理解释振荡器在电路中的作用14.2 振荡器的种类讲解不同种类振荡器的特点与应用介绍振荡器的构造和封装形式14.3 振荡器的标识讲解振荡器的参数标识方法(频率、稳定性、相位噪声等)介绍振荡器的规格书解读14.4 振荡器的检测讲解振荡器的检测方法(万用表选择合适的量程)演示如何正确检测振荡器的输出频率和稳定性等参数第十五章:电源管理芯片15.1 电源管理芯片的概念与作用介绍电源管理芯片的定义、工作原理解释电源管理芯片在电路中的作用15.2 电源管理芯片的种类讲解不同种类电源管理芯片的特点与应用介绍电源管理芯片的构造和封装形式15.3 电源管理芯片的标识讲解电源管理芯片的参数标识方法(输出电压、输出电流、转换效率等)介绍电源管理芯片的数据手册解读15.4 电源管理芯片的检测讲解电源管理芯片的检测方法(万用表选择合适的量程)演示如何正确检测电源管理芯片的输出电压和电流等参数重点和难点解析教案《常用元器件的识别与检测》涵盖了电阻、电容、电感、二极管、晶体管、集成电路、继电器、开关元件、保护元件、传感器、变压器、线性电源、开关电源、振荡器和电源管理芯片等十五种常用电子元器件的识别与检测。
电子元器件识别与检测方法大全1.目视检查:通过肉眼观察元器件的外部特征,如封装形状、引脚数量和排列等,可以初步判断元器件的类型、性能和规格等。
2.五线谱法:使用顶针、伏打仪等测量设备,在元器件的引脚上测量电阻、电容、电感等参数,通过比对测试结果和标准参数来识别元器件类型。
3.输电线圈法:通过对元器件的线圈进行输入电流测量和电压测量,计算出得到元器件的电阻、电感、互感等参数,进行元器件的类型识别。
4.X射线检测法:通过使用X射线设备扫描和照射元器件,可以观察元器件的内部结构和焊接情况,用来检测元器件是否存在异常情况,如焊接虚焊、焊接不良等。
5.红外线检测法:通过红外线热成像技术,可以发现元器件在工作过程中的热点、温度异常等问题,对于散热不良的元器件可以快速识别。
6.环境湿度检测法:通过检测元器件周围的湿度情况,可以判断元器件是否存在潮湿等问题,避免电子元器件受潮而影响正常工作。
7.剩余温度检测法:通过检测元器件在使用过程中的温度,可以判断元器件是否存在过热情况,及时调整工作状态,避免元器件温度过高损坏。
8.电磁兼容性测试法:通过电磁兼容性测试设备,对元器件的辐射和抗辐射能力进行测试,判断元器件是否能够满足相关的电磁兼容性要求。
9.声音检测法:通过对元器件进行敲击、振动等操作,观察元器件的声音特征,可以初步判断元器件是否存在内部损坏情况。
10.玻璃绝热检测法:通过对元器件封装外壳的玻璃绝热特性进行检测,可以判断元器件的密封性能是否良好,防止外界湿气、灰尘等物质进入并影响元器件的正常工作。
总之,元器件的识别与检测方法多种多样,需要根据具体的元器件类型、性能和规格等特点,选择合适的检测手段和测试设备,进行全面的评估和检测,以确保元器件的正常工作和使用安全。
常用电子元器件的识别与检测电子元器件是组成电子电路的最小单位,也是维修中需要检测和更换的对象。
本章主要对常用的电子元器件的识别,作用,以及检测技术简要的介绍了一下。
2.1电阻器的识别与检测(1)电阻器的识别电阻器没有极性(正负极),电阻元件的基本特征是消耗能量或者叫吸收能量。
电阻在电路中的符号为或字母符号为R,单位为欧姆(Ω),另外还有千欧姆(KΩ),兆欧姆(MΩ)1兆欧(MΩ)=1000千欧(KΩ)=106欧姆。
电阻器的体积很小(实物图见附录一),一般在电阻器的表面标明阻值,精度,材料,功率等几项。
在车间常用的电阻是片式陶瓷电阻器(也叫贴片电阻器),其阻值标在电阻表面上,电阻参数标注的方法有文字直接标注和色环标注两种,色环标注和电阻器的分类等在这不做介绍了在相关的电子技术资料有专门介绍,自己去看咯。
下面说一下怎样读表贴片的电阻值,举几个例子:103=10X103=10KΩ,333=33X103=33KΩ,472=47X102=4.7KΩ等等.读取的方法是前两位为有效数字,第三位为十的几次方吧,或者是数字几就在最后面加上几个零。
(2)电阻器的作用电阻器第一个主要作用是限流的作用(或者叫具有阻碍电流的作用吧)。
从欧姆定律I=U/R可知,当电压U一定时,流过电阻的电流I 与电阻R成反比,选择适当阻值的电阻器,就可以将电流I限定在某一数值上,这就是电阻器的限流作用。
电阻器第二个主要作用是产生降压的作用。
当电流流过电阻器时,心然会在电阻器上产生压降,压降大小与电阻值R及电流的乘积成正比,即:U=IR.利用电阻器的降压作用,可以使较高的电源电压去适应电路工作电压的要求。
第三个作用是分压和分流的作用,不知道这也算不算一个了,呵呵。
(3)电阻器的检测○1在路测量,在测量前需要将电路板上的电源断开,接下来根据电阻器的标注读出电阻器的阻值。
举个例子,贴片电阻器表面上的标注值为330,它的阻值应为33Ω.接着清洁电阻器两端的焊点,这样使测量出的电阻值更准确,根据电阻器的标称阻值,将数字万用表调到欧姆挡200量程,接着将万用表的红笔和黑笔分别搭在电阻器两湍的焊点上,测量的阻值为33.1Ω。
常用元器件识别及检测 Document serial number【NL89WT-NY98YT-NC8CB-NNUUT-NUT108】常用电子元器件识别及检测(二)二极管二极管的最大特点是:单向导电性。
其主要作用包括:稳压、整流、检波、开关、光电转换等。
二极管的分类按材料来分:硅管、锗管按结构来分:点接触型、面接触型按用途来分:稳压管、整流管、检波管、开关管、变容管、发光管、光电管等。
贴片二极管1、整流二极管整流二极管多用硅半导体材料制成,有金属封装和塑料封装两种。
整流二极管是利用PN结的单向导电性,把交流电变成脉动直流电。
2、检波二极管检波的作用是把调制在高频电磁波的低频信号检出来。
检波二极管要求结电容小,反向电流小,所以检波二极管常采用点触式二极管。
3、光电二极管光电二极管又叫光敏二极管,它是利用PN结在施加反向电压时,在光线照射下反向电阻由大到小的原理进行工作的。
无光照射时,二极管的反向电流很小;有光照射时,二极管的反向电流很大。
光电二极管不是对所有的可见光及不可见光都有相同的反应,它是有特定的光谱范围的,2DU是利用半导体硅材料制成的光电二极管,2AU是利用半导体锗材料制成的光电二极管。
4、稳压二极管稳压二极管是一种齐纳二极管,它是利用二极管反向击穿时,其两端电压固定在某一数值,而基本上不随电流大小变化的特性来进行工作的。
稳压二极管的正向特性与普通二极管相似,当反向电压小于击穿电压时,反向电流很小;当反向电压临近击穿电压时反向电流急剧增大,发生电击穿。
这时电流在很大范围内改变时管子两端的电压基本保持不变,起到稳定电压的作用。
必须注意的是,稳压二极管在电路上应用时一定要串联限流电阻,不能让二极管击穿后电流无限增大,否则二极管将立即被烧毁。
5、变容二极管变容二极管是利用PN结的空间电荷层具有电容特性的原理制成的特殊二极管。
它的特点是结电容随加到管子上的反向电压大小而变化。
在一定范围内,反向偏压越小,结电容越大;反之,反向电容偏压越大,结电容越小。

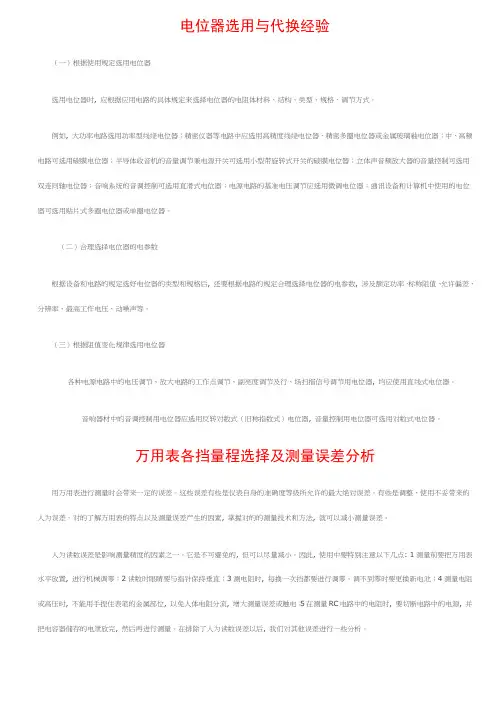

电位器选用与代换经验(一)根据使用规定选用电位器选用电位器时, 应根据应用电路的具体规定来选择电位器的电阻体材料、结构、类型、规格、调节方式。
例如, 大功率电路选用功率型线绕电位器;精密仪器等电路中应选用高精度线绕电位器、精密多圈电位器或金属玻璃釉电位器;中、高频电路可选用碳膜电位器;半导体收音机的音量调节兼电源开关可选用小型带旋转式开关的碳膜电位器;立体声音频放大器的音量控制可选用双连同轴电位器;音响系统的音调控制可选用直滑式电位器;电源电路的基准电压调节应选用微调电位器;通讯设备和计算机中使用的电位器可选用贴片式多圈电位器或单圈电位器。
(二)合理选择电位器的电参数根据设备和电路的规定选好电位器的类型和规格后, 还要根据电路的规定合理选择电位器的电参数, 涉及额定功率、标称阻值、允许偏差、分辨率、最高工作电压、动噪声等。
(三)根据阻值变化规律选用电位器各种电源电路中的电压调节、放大电路的工作点调节、副亮度调节及行、场扫描信号调节用电位器, 均应使用直线式电位器。
音响器材中的音调控制用电位器应选用反转对数式(旧称指数式)电位器, 音量控制用电位器可选用对数式电位器。
万用表各挡量程选择及测量误差分析用万用表进行测量时会带来一定的误差。
这些误差有些是仪表自身的准确度等级所允许的最大绝对误差。
有些是调整、使用不妥带来的人为误差。
对的了解万用表的特点以及测量误差产生的因素, 掌握对的的测量技术和方法, 就可以减小测量误差。
人为读数误差是影响测量精度的因素之一。
它是不可避免的, 但可以尽量减小。
因此, 使用中要特别注意以下几点: 1测量前要把万用表水平放置, 进行机械调零;2读数时眼睛要与指针保持垂直;3测电阻时, 每换一次挡都要进行调零。
调不到零时要更换新电池;4测量电阻或高压时, 不能用手捏住表笔的金属部位, 以免人体电阻分流, 增大测量误差或触电;5在测量RC电路中的电阻时, 要切断电路中的电源, 并把电容器储存的电泄放完, 然后再进行测量。
实用电子元器件的识别与检测技术一、常用电子元件识别与检测技术学习实践基本要求1、了解电阻、电容、电感、二三极管等常用元器件的结构形状;2、掌握电阻、电容标称值的正确读法和判别方法;3、掌握用万用表测试判别二、三极管的类型和极性的方法。
一、电阻器的分类与识别知识对通过电流呈现出一定阻碍能力的元件称为电阻器。
电阻器是电气、电子设备中用得最多的基本元件之一。
主要用于控制和调节电路中的电流和电压,或用作消耗电能的负载。
电阻器有固定电阻和可变电阻之分,可变电阻常称作电位器。
电阻器有不同的分类方法。
按材料分,有碳膜电阻、金属膜电阻和线绕电阻等不同类型;按功率分,有(1/16)W,(1/8)W、(1/4)W、(1/2)W、1W、2W 等额定功率电阻;按电阻的精度分,有精度为±5%、±10%、±20%等的普通电阻,还有精确度为±0.1%、±0.2%、±0.5%、±1%、±2%等的精密电阻。
电阻的类别可以通过外观的标记识别。
1.固定电阻(1) 电阻器型号命名方法电阻器的型号命名方法根据GB2471—81,见下表1-1。
例如:(从左边开始为第一部分)精密金属电阻多圈线绕电位器R J 7 3 W X D 3表1-1 电阻器型号命名方法(2)按颁布标准规定,电阻值的标称值应为表1-2所列数字的10n倍,其中,n为正整数、负整数或零。
表1-2 电阻器(电位器、电容器)标称系列及误差表①直标法将电阻的阻值和误差直接用数字和字母印在电阻上(无误差标示为允许误差±20%)。
也有厂家采用习惯标记法,如:3Ω3 I 表示电阻值为3.3Ω、允许误差为±5%1 K8 表示电阻值为1.8kΩ、允许误差为±20%5 M1 II 表示电阻值为5.1MΩ、允许误差为±10%②色标法将不同颜色的色环涂在电阻器(或电容器)上来表示电阻(电容器)的标称值及允许误差种类颜色所对应的数值见表1-3。
第1篇一、实验目的1. 掌握电子元件的基本知识和特性;2. 学会识别常用电子元件,包括电阻、电容、电感、二极管、三极管等;3. 熟悉使用万用表等仪器进行元件检测和测量;4. 提高电子电路分析和维修能力。
二、实验原理电子元件是构成电子电路的基本单元,具有不同的电气特性。
本实验主要介绍常用电子元件的识别方法和检测技巧。
1. 电阻:电阻是电子电路中的一种基本元件,具有限制电流通过的功能。
电阻的阻值通常用欧姆(Ω)表示,其标识方法有色标法、直标法等。
2. 电容:电容是一种能够储存电荷的元件,具有通交流、阻直流的特性。
电容的容量单位有法拉(F)、微法拉(μF)等。
3. 电感:电感是一种能够储存磁能的元件,具有通直流、阻交流的特性。
电感的单位有亨利(H)、毫亨利(mH)等。
4. 二极管:二极管是一种具有单向导电性的元件,具有整流、限幅、保护等功能。
5. 三极管:三极管是一种具有放大、开关等功能的元件,是电子电路中的核心元件。
三、实验器材1. 数字万用表2. 电阻、电容、电感、二极管、三极管等元件3. 电路板、导线、电源等四、实验步骤1. 识别电阻:观察电阻的外观,识别其颜色标识。
根据色标法,将颜色对应的数值相乘,即可得到电阻的阻值。
2. 识别电容:观察电容的外观,识别其容量标识。
根据容量标识,确定电容的容量和耐压值。
3. 识别电感:观察电感的外观,识别其电感值和单位。
根据电感值和单位,确定电感的电感量。
4. 识别二极管:观察二极管的外观,识别其正负极。
使用万用表测量二极管的正向压降,判断其性能。
5. 识别三极管:观察三极管的外观,识别其三个电极。
使用万用表测量三极管的放大倍数,判断其类型。
6. 元件检测:使用万用表测量电阻、电容、电感的实际值,与标识值进行对比,判断其性能。
五、实验结果与分析1. 电阻:通过色标法识别电阻,测量其阻值,与标识值进行对比,结果基本一致。
2. 电容:通过容量标识识别电容,测量其容量和耐压值,与标识值进行对比,结果基本一致。
10A电流插孔(不能测量大于10A电流)当测量大于200mA、小于10A的交、直流电流时,红表笔应插入此10A电流插孔。
电流插孔当测量小于200mA的交、直流电流时,红表笔应插入此电流插孔。
V/Ω插孔当测量交、直流电压、电阻、二极管导通电压和短路检测时,红表笔应插接地公共端“COM”插孔黑表笔始终插入此接地插孔中。
三极管β值测量档位电阻测量档位直流电压测量档位电容容量测量档位直流电流测量档位交流电流测量档位交流电压测量档位二极管压降测量档位及蜂鸣档三极管β值测试插座将被测三极管的集电极、基极和发射极分别插入“C”、“B”、“E”插孔内,注意区分三极管是NPN型还是PNP型。
一、交直流电流的测量根据测量电流的大小选择适当的电流测量量程和红表笔的插入“A”电流插孔,测量直流时,红表笔(插入电流插孔中)接触电压高一端,黑表笔接触电压低的一端,正向电流从红表笔流入万用表,再从黑表笔流出,当要测量的电流大小不清楚的时候,先用最大的量程来测量,然后再逐渐减小量程来精确测量。
测量电流时的连接电路图(i为电流)二、交直流电压的测量红表笔插入“V/Ω”插孔中,根据电压的大小选择适当的电压测量量程,黑表笔接触电路“地”端,红表笔接触电路中待测点。
特别要注意,数字万用表测量交流电压的频率很低(45~500Hz),中高频率信号的电压幅度应采用交流毫伏表来测量。
测量电压时的连接电路图(u为电压)三、电阻的测量电阻的测量比较简单红表笔插入“V/Ω”插孔中,黑表笔插入 "com"插孔,根据电阻的大小选择适当的电阻档,红、黑两表笔分别接触电阻两端,观察读数即可。
特别是,测量在路电阻时(在电路板上的电阻),应先把电路的电源关断,以免引起读数抖动。
禁止用电阻档测量电流或电压(特别是交流220V电压),否则容易损坏万用表。
在路检测时注意电阻不能有并联支路。
电阻档选的比较大时(比如测量10M的电阻)应先将两支表笔短路,显示的值可能为1M。
数字万用表使用和常用电子元器件的识别与检测The manuscript was revised on the evening of 202110A电流插孔(不能测量大于10A电流)当测量大于200mA、小于10A的交、直流电流时,红表笔应插入此10A电流插孔。
电流插孔当测量小于200mA的交、直流电流时,红表笔应插入此电流插孔。
V/Ω插孔当测量交、直流电压、电阻、二极管导通电压和短路检测时,红表笔应插入此V/Ω插孔。
接地公共端“COM”插孔黑表笔始终插入此接地插孔中。
三极管β值测量档位电阻测量档位直流电压测量档电容容量测量档直流电流测量档交流电流测量档交流电压测量档二极管压降测量三极管β值测试插座将被测三极管的集电极、基极和发射极分别插入“C”、“B”、“E”插孔内,注意区分三极管是NPN型还是PNP型。
一、交直流电流的测量根据测量电流的大小选择适当的电流测量量程和红表笔的插入“A”电流插孔,测量直流时,红表笔(插入电流插孔中)接触电压高一端,黑表笔接触电压低的一端,正向电流从红表笔流入万用表,再从黑表笔流出,当要测量的电流大小不清楚的时候,先用最大的量程来测量,然后再逐渐减小量程来精确测量。
测量电流时的连接电路图(i为电流)二、交直流电压的测量红表笔插入“V/Ω”插孔中,根据电压的大小选择适当的电压测量量程,黑表笔接触电路“地”端,红表笔接触电路中待测点。
特别要注意,数字万用表测量交流电压的频率很低(45~500Hz),中高频率信号的电压幅度应采用交流毫伏表来测量。
测量电压时的连接电路图(u为电压)三、电阻的测量电阻的测量比较简单红表笔插入“V/Ω”插孔中,黑表笔插入 "com"插孔,根据电阻的大小选择适当的电阻档,红、黑两表笔分别接触电阻两端,观察读数即可。
特别是,测量在路电阻时(在电路板上的电阻),应先把电路的电源关断,以免引起读数抖动。
禁止用电阻档测量电流或电压(特别是交流220V电压),否则容易损坏万用表。
一、前言电子元器件是电子产品的基础,也是制造电子产品的重要组成部分。
在一台电子产品中,元器件的占比可以达到很大。
因此,了解电子元器件的识别与检测方法,对维护电子产品和处理电子故障非常重要。
本文将介绍常用电子元器件的识别与检测的方法与技巧。
二、电阻1.识别方法电阻通常有电阻值、电阻功率、电阻许用误差等参数。
它的识别方法有以下几种:•通过颜色识别•通过标记识别•通过万用表的测量2.检测方法电阻的常见故障有开路或短路,其检测方法如下:•使用万用表测量电阻值或导通情况,判断元器件是否损坏。
三、电容1.识别方法电容也有电容值、电压值等参数。
其识别方法有以下几种:•通过标记或贴纸识别•通过颜色识别•通过测量电容值2.检测方法电容的常见故障有极板短路、介质击穿等,其检测方法如下:•使用万用表测量电容值,判断元器件是否损坏。
四、二极管1.识别方法二极管的标记通常包括:型号、厂商信息、极性等。
其识别方法如下:•通过标记或贴纸识别•通过颜色识别2.检测方法二极管的常见故障有断路、短路等,其检测方法如下:•使用二极管测试笔测量正、反向通路,判断二极管是否损坏。
五、三极管1.识别方法三极管的标记通常包括:型号、厂商信息等。
其识别方法如下:•通过标记或贴纸识别2.检测方法三极管的常见故障有接触不良、漏电流过大等,其检测方法如下:•使用万用表测量正、负极之间的电阻,判断三极管是否损坏。
六、稳压管1.识别方法稳压管的标记通常包括:型号、厂商信息、额定电压等。
其识别方法如下:•通过标记或贴纸识别2.检测方法稳压管的常见故障有短路、输出电压偏离等,其检测方法如下:•使用万用表测量输出电压或电阻值,判断稳压管是否损坏。
七、以上就是常用电子元器件的识别与检测方法。
这些方法对于电子产品的维护和维修非常重要,掌握这些技巧能有效地提高我们的工作效率和修理精度。
页眉内容电子元器件的识别与检测电阻值大小的基本单位是欧姆(Ω),简称欧。
常用单位还有千欧(KΩ)、兆欧(MΩ)。
它们之间的换算关系是:1 MΩ=103 KΩ=106Ω。
1.2.1 电阻和电位器的型号命名方法根据国家标准GB/T2470—1995的规定,通孔式电阻和电位器的型号由3部分或4部分组成贴片式电阻器的型号命名一般由6部分组成1.2.2 电阻的主要技术指标1.额定功率电阻在电路中长时间连续工作而不损坏,或不显著改变其性能所允许消耗的最大功率称为电阻的额定功率。
2.标称阻值标称阻值通常是指电阻体表面上标注的电阻值,简称阻值。
根据国家标准,常用的标称电阻值系列有E24、E12和E6系列,也适用于电位器和电容器。
1.2.3 电阻的阻值表示方法电阻的阻值表示方法主要有以下四种。
1.直标法直标法就是将电阻的阻值用数字和文字符号直接标在电阻体上。
2.文字符号法文字符号法就是将电阻的标称值和误差用数字和文字符号按一定的规律组合标识在电阻体上。
3.色标法色标法是将电阻的类别及主要技术参数的数值用颜色(色环或色点)标注在它的外表面上。
色标电阻(色环电阻)可分为三环、四环、五环三种标法。
页眉内容快速识别色环电阻的要点是熟记色环所代表的数字含义,为方便记忆,色环代表的数值顺口溜如下:1棕2红3为橙, 4黄5绿在其中,6蓝7紫随后到, 8灰9白黑为0,尾环金银为误差,数字应为5 10。
色环电阻无论是采用三色环,还是四色环、五色环,关键色环是第三环或第四环(即尾环),因为该色环的颜色代表电阻值有效数字的倍率。
想快速识别色环电阻,关键在于根据第三环(三环电阻、四环电阻)、第四环(五环电阻)的颜色把阻值确定在某一数量级范围内,再将前两环读出的数“代”进去,这样可很快读出数来。
三色环电阻的色环表示标称电阻值(允许误差均为20%)。
例如,色环为棕黑红,表示10102Ω=1.0k20%的电阻。
四色环电阻的色环表示标称值(二位有效数字)及精度。
例如,色环为棕绿橙金表示15103Ω=15k5%的电阻。
五色环电阻的色环表示标称值(三位有效数字)及精度。
例如,色环为红紫绿黄棕表示275104Ω=2.75M1%的电阻。
一般四色环和五色环电阻表示允许误差的色环的特点是该色环距离其它环的距离较远。
较标准的表示应是表示允许误差的色环的宽度是其它色环的(1.5~2)倍。
在五环电阻中棕色环常常既用作误差环又常作为有效数字环,且常常在第一环和最后一环中同时出现,使人很难识别哪一个是第一环,哪一个是误差环。
在实践中,可以按照色环之间的距离加以判别,通常第四环和第五环(即误差环、尾环)之间的距离要比第一环和第二环之间的距离宽一些,根据此特点可判定色环的排列顺序。
如果靠色环间距仍无法判定色环顺序,还可以利用电阻的生产序列值加以判别。
4.数码表示法数码法是在电阻体的表面用三位数字或两位数字加R来表示标称值的方法称为数码表示法。
该方法常用于贴片电阻、排阻等。
(1)三位数字标注法标注为“103”的电阻其阻值为10×103=10kΩ(2)二位数字后加R标注法标注为“51R”的电阻其电阻值为5.1Ω(3)二位数字中间加R标注法标注为9R1的电阻其阻值为9.1Ω(4)四位数字标注法标注为5232 的电阻其阻值为523×102=52.3 KΩ1.2.4 电位器的主要技术指标1.阻值变化特性阻值变化特性是电位器的主要参数。
常见的电位器阻值变化规律有直线式(X型)、指数式(Z型)、对数式(D型)三种形式,三种电位器转角与阻值的变化规律如图1.37所示。
页眉内容2.额定功率电位器的两个固定端允许耗散的最大功率为电位器的额定功率。
使用中滑动端与固定端之间所承受的功率要小于额定功率。
3.标称阻值电位器外壳上标注的阻值叫标称阻值,是电位器两固定引脚之间的阻值,一般称为电位器的最大阻值。
4.滑动噪声由于电阻体阻值分布的不均匀性和滑动触点接触电阻的存在,当电位器在外加电压作用下,滑动触点在电阻体上移动时产生的噪声,这种噪声对电子设备的工作将产生不良影响。
1.2.5 电位器的阻值表示方法可调电阻的阻值通常采用直标法或数码法在电阻体上标出最大阻值。
1.2.6 特殊电阻的识别特殊电阻的阻值随环境的变化而变化,特殊电阻的表面一般不标注阻值大小,只标注型号。
根据标准SJ1152-82《敏感元件型号命名方法》的规定,特殊电阻的产品型号由下列四部分组成:第一部分:主称(用字母表示);第二部分:类别(用字母表示);第三部分:用途或特征(用字母或数字表示);第四部分:序号(用数字表示)。
(1)主称、类别部分的符号及意义如表1.8所示。
(2)用途或特征部分用数字表示时,应符合表1.9的规定;用字母表示时,应符合1.10的规定。
(3)序号部分用数字表示。
1.热敏电阻热敏电阻在电路中用字母符号“RT”或“R”表示热敏电阻的产品型号由下列四部分组成:第一部分:主称(用字母表示);第二部分:类别(用字母表示);第三部分:用途或特征(用数字表示);第四部分:序号(用数字表示)。
2.压敏电阻压敏电阻在电路中用字母“RV”或“R”表示根据标准SJ1152-82《敏感元件型号命名方法》的规定,压敏电阻的型号命名也是由四部分组成:第一部分:主称(用字母表示);第二部分:类别(用字母表示);第三部分:用途或特征(用字母表示);第四部分:序号(用数字表示)。
3.光敏电阻光敏电阻在电路中用字母“RL”、“RG”或“R”表示光敏电阻的型号命名分为三个部分:第一部分用字母表示主称;第二部分用数字表示用途或特征;第三部分用数字表示序号,以区别该电阻的外形尺寸及性能指标4.气敏电阻气敏电阻在电路中常用字母“RQ”或“R”表示5.湿敏电阻湿敏电阻在电路中的文字符号用字母“RS”或“R”表示湿敏电阻的型号命名分为三部分:第一部分用字母表示主称;第二部分用字母表示用途或特征;第三部分用数字与字母混合表示序号,以区别电阻的外形和性能参数6.磁敏电阻磁敏电阻在电路中常用符号“RC”或“R”表示7.力敏电阻力敏电阻在电路中常用符号“RL”或“R”表示8.保险电阻保险电阻在电路中的文字符号用字母“RF”或“R”表示9.排阻的识别排阻是由若干个参数完全相同的电阻组成。
通孔式排阻的一个引脚连到一起,作为公共引脚,其余引脚正常引出。
一般来说,最左边的那个是公共引脚,在排阻上一般用一个色点标出来。
排阻的阻值与数字标注法电阻一样,第一和第二位表示有效数字,第三位是零的个数,比如: 标注为“A103J”的排阻其阻值为10×103=10kΩ,标注为“102”的排阻其阻值为10×102=1kΩ;标注为“R153”的排阻其阻值为15×103=15kΩ。
常用电子元器件的识别与检测元器件的识别与检测是家电维修的一项基本功,如何准确有效地检测元器件的相关参数,判断元器件的是否正常,不是一件千篇一律的事,必须根据不同的元器件采用不同的方法,从而判断元器件的正常与否。
特别对初学者来说,熟练掌握常用元器件的检测方法和经验很有必要,以下对常用电子元器件的检测经验和方法进行介绍供对考。
一.NTC热敏电阻检测方法(一)测量标称电阻值 Rt用万用表测量 NTC热敏电阻的方法与测量普通固定电阻的方法相同,即按 NTC 热敏电阻的标称阻值选择合适的电阻挡可直接测出 Rt的实际值。
但因 NTC热敏电阻对温度很敏感,故测试时应注意以下几点:(1)由标称阻值 Rt的定义可知,此值是生产厂家在环境温度为 25℃时所测得的。
所以用万用表测量 Rt时,亦应在环境温度接近 25℃时进行,以保证测试的可信度。
(2)测量功率不得超过规定值,以免电流热效应引起测量误差。
例如,MF12-1型 NTC热敏电阻,其额定功率为 1W,测量功率 P1=0.2mW。
假定标称电阻值 Rt为 1kΩ,则测试电流:显然使用R×lk挡比较合适,该挡满度电流 Im通常为几十至一百几十微安。
例如多用的 500型万用表R×1k挡的 Im=150uA,与 141uA很接近。
(3)注意正确操作。
测试时,不要用于捏住热敏电阻体,以防止人体温度对测试产生影响。
(二)估测温度系数αt先在室温 t1下测得电阻值 Rt1;再用电烙铁作热源,靠近热敏电阻 Rt1,测出电阻值 Rt2,同时用温度计测出此时热敏电阻 RT表面的平均温度 t2。
将所测得的结果输入下式:αt≈(Rt2-Rt1)/[Rt1(t2-t1)]NTC热敏电阻的αt<0。
注意事项:1、给热敏电阻加热时,宜用 20W左右的小功率电烙铁,且烙铁头不要直接去接触热敏电阻或靠的太近,以防损坏热敏电阻。
2、若测得的αt>0,则表明该热敏电阻不是 NTC而是 FTC。
二.常用二极管的检测一.万用表检测普通二极管的极性与好坏。
检测原理:根据二极管的单向导电性这一特点性能良好的二极管,其正向电阻小,反向电阻大;这两个数值相差越大越好。
若相差不多说明二极管的性能不好或已经损坏。
测量时,选用万用表的“欧姆”挡。
一般用 R x100或 R xlk挡,而不用 Rx1或 R x10k 挡。
因为 Rxl挡的电流太大,容易烧坏二极管,R xlok挡的内电源电压太大,易击穿二极管.测量方法:将两表棒分别接在二极管的两个电极上,读出测量的阻值;然后将表棒对换再测量一次,记下第二次阻值。
若两次阻值相差很大,说明该二极管性能良好;并根据测量电阻小的那次的表棒接法(称之为正向连接),判断出与黑表棒连接的是二极管的正极,与红表棒连接的是二极管的负极。
因为万用表的内电源的正极与万用表的“—”插孔连通,内电源的负极与万用表的“+”插孔连通。
如果两次测量的阻值都很小,说明二极管已经击穿;如果两次测量的阻值都很大,说明二极管内部已经断路:两次测量的阻值相差不大,说明二极管性能欠佳。
在这些情况下,二极管就不能使用了。
必须指出:由于二极管的伏安特性是非线性的,用万用表的不同电阻挡测量二极管的电阻时,会得出不同的电阻值;实际使用时,流过二极管的电流会较大,因而二极管呈现的电阻值会更小些。
二.特殊类型二极管的检测。
①稳压二极管。
稳压二极管是一种工作在反向击穿区、具有稳定电压作用的二极管。
其极性与性能好坏的测量与普通二极管的测量方法相似,不同之处在于:当使用万用表的 Rxlk挡测量二极管时,测得其反向电阻是很大的,此时,将万用表转换到 Rx10k档,如果出现万用表指针向右偏转较大角度,即反向电阻值减小很多的情况,则该二极管为稳压二极管;如果反向电阻基本不变,说明该二极管是普通二极管,而不是稳压二极管。
稳压二极管的测量原理是:万用表 Rxlk挡的内电池电压较小,通常不会使普通二极管和稳压二极管击穿,所以测出的反向电阻都很大。
