温湿度控制器的使用说明书使用说明书概述：感谢您选择使用我们的温湿度控制器。
本使用说明书将为您提供操作指导和详细参数说明，帮助您更好地使用该产品。
产品概述：本产品是一种具有温湿度检测与控制功能的设备，适用于室内温湿度的自动调节。
产品采用先进的传感器技术，控制精度高，性能稳定可靠，易于操作和安装，广泛应用于温室、工厂、药厂、实验室、仓库等场所。
使用方法：1.安装及接线本产品提供多种安装方式，用户可按照需要选择合适的方式进行安装。
为了保证操作安全，请先停止电源，并确认电路无电之后再进行接线。
2.操作电源启动后，本产品会自动开始检测环境温湿度，并将检测结果在屏幕上显示。
用户可通过屏幕上的按键调节目标温湿度值和工作模式。
也可通过RS485接口与计算机通信，进行实时数据采集和监测。
3.注意事项1）本产品请勿直放在阳光下或潮湿的环境中，避免受到过度照射或受潮而影响正常使用。
2）请勿随意打开产品外壳，以免影响产品性能。
3）为了保证产品性能，建议定期进行校准和维护，以确保其工作精度与可靠性。
4）本产品配有过温、过湿等保护功能，当环境温湿度超出设定范围时，控制器会自动停止工作，以避免对设备和环境的影响。
参数说明：1）功率电源：AC220V±10% 50/60HZ2）温度测量范围：-40℃~+100℃3）湿度测量范围：0%~100%RH4）温控精度：±0.5℃5）湿度控制精度：±5%RH6）安装方式：支持多种安装方式，包括嵌入式、壁挂式等。
结论：温湿度控制器是一种高性能、高精度的温湿度自动调节设备，适用于不同场合的使用需求。
本使用说明书提供了详细的产品参数和操作方法，我们相信您通过本说明书的阅读和理解，一定能更好地使用本产品。
同时，本公司也期待着您宝贵的建议和意见，以便更好地为您提供服务。
温湿度变送器说明一、温湿度传感器：采用高精度进口传感器，性能稳定可靠，抗干扰能力强。
二技术参数三接线图四通信协议说明我们的温湿度变送器采用MODBUS规约，原因是该规约文本容易得到，协议本身也非常的简单。
而且该规约是一个开放的，有着许多国内厂商和国际厂商的支持。
MODBUS规约是MODICOM公司开发的，版权归其所有。
我们的接口采用RS485接口，比RS232具有更高的通信速率和更远的通信距离。
根据我们设备的情况，我们仅仅实现了MODBUS的一个小型子集，没有完全实现其所有内容，已经能够满足我们所有的需要。
4.1通信协议介绍通讯默认9600波特率，1个起始位，8个数据位，无校验位，1位停止位。
本机采用部分的MODBUS协议，使用了03和06两个命令。
可读取内部的2个寄存器变量（命令03），可写入（设置）7个寄存器变量（命令06）。
有如下寄存器地址：40001地址是温度数据，小数点后1位，271（十进制数）表示27.1度，无符号整型数40002地址是湿度数据，小数点后1位，534（十进制数）表示53.450001是温度下限地址，十进制数0，表示0度50002是温度上限地址，十进制数100，表示100度50003是湿度下限地址，十进制数1，表示1%RH50004是湿度上限地址，十进制数100，表示100%RH50005是设备通讯地址，十进制数3，表示3地址，范围1-25550006是温度系数地址，小数点后1位，50007是湿度系数地址，小数点后1位，下面说下温度和湿度系数设置方法，点击软件的06命令，会弹出一个对话框，在输入值里面输入12表示实际温度加1.2度或1.2湿度，如果输入-13表示减去相应的值，这里面保留小数点后1位的，如输入126，单片机实际解析为12.6度，湿度系数跟此相同4.2读取命令帧格式为（假设本机地址为1，数据均为16进制）：例子：01 03 9C 41 00 02 BA 4F解释：01：从机地址03：读寄存器命令9C 41：第一个寄存器地址00 02：读取寄存器个数BA 4F：CRC校验码4.3写入命令帧格式（假设本机地址为1，数据均为16进制）：例子：01 06 C3 55 00 03 E5 9F01：从机地址06：写寄存器命令C3 55：寄存器地址(例子寄存器地址是)00 03：写入该寄存器的值E5 9F：CRC校验码4.4用MODBUS调试助手读取温湿度数据介绍首先打开调试软件，然后点击Connect选项，弹出如图界面安装图片设置完点击OK按钮，然后Display菜单并按照图片勾选，然后点击Setup菜单选择Poll Definition项弹出如图对话框，该对话框用来软件自动读取40001寄存器开始，长度2个寄存器的数据，就是温湿度数据。

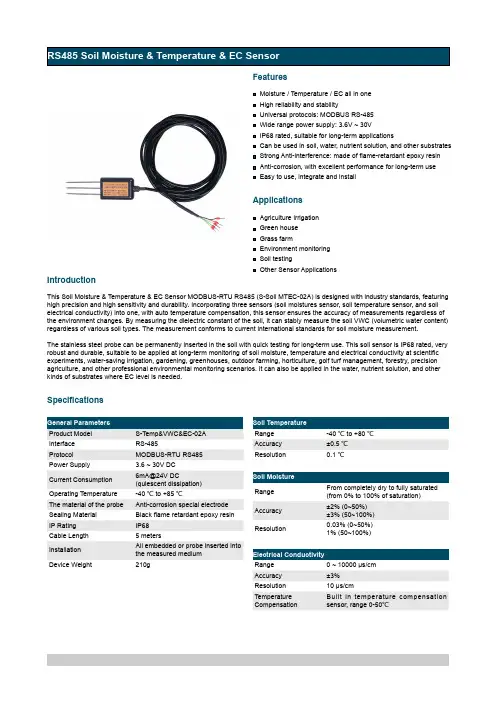

RS-WS-N01-TR土壤水分温度传感器485型使用说明书文档版本：V1.11. 产品介绍 (3)2. 使用方法 (4)3. 设备安装说明 (4)4. 配置软件安装及使用 (5)5. 通信协议 (5)6. 常见问题及解决办法 (7)7. 联系方式 (7)8. 文档历史 (7)9. 外形尺寸 (8)1. 产品介绍1.1 产品概述适用于土壤温度以及水分的测量，经与德国原装高精度传感器比较和土壤实际烘干称重法标定，精度高，响应快，输出稳定。
受土壤含盐量影响较小，适用于各种土质。
可长期埋入土壤中，耐长期电解，耐腐蚀，抽真空灌封，完全防水。
1.2 适用围广泛适用于科学实验、节水灌溉、温室大棚、花卉蔬菜、草地牧场、土壤速测、植物培养、污水处理、粮食仓储及各种颗粒物含水量和温度的测量。
1.3 测量参数及硬件参数供电电源：5~24V DC 温度测量围：-40℃~80℃水分测量围：0~100% 温度精度：±0.5℃存储环境：-40℃~80℃输出信号：485水分精度：±3%（测量结冻冰土层时，水分值会偏低不准确，需要用户补偿）1.4 物理参数探针长度：70mm 探针直径：3mm探针材料：304不锈钢密封材料：环氧树脂（黑色阻燃）电缆长度：标配两米（RVV 4*0.3）防护等级：IP681.5 系统框架图2. 使用方法2.1 速测方法：选定合适的测量地点，避开石块，确保钢针不会碰到坚硬的物体，按照所需测量深度抛开表层土，保持下面土壤原有的松紧程度，紧握传感器垂直插入土壤，插入时不可左右晃动，一个测点的小围建议多次测量求平均值。
2.2 埋地测量法：垂直挖直径>20cm的坑，在既定的深度将传感器钢针水平插入坑壁，将坑填埋严实，稳定一段时间后，即可进行连续数天，数月乃至更长时间的测量和记录。
2.3 注意事项：1、测量时钢针必须全部插入土壤里。
2、避免强烈直接照射到传感器上而导致温度过高。
野外使用注意防雷击。
RS485温湿度传感器说明书RS485温湿度传感器说明书1.使⽤说明1.11.2 参数说明2. 通信协议2.2 数据帧格式定义采⽤Modbus-RTU 通讯规约，格式如下：初始结构≥4 字节的时间地址码= 1 字节功能码= 1 字节数据区= N 字节错误校验= 16 位CRC 码结束结构≥4 字节的时间地址码：为变送器的地址，在通讯⽹络中是唯⼀的（出⼚默认0x01）。
功能码：主机所发指令功能指⽰，本变送器只⽤到功能码0x03（读取寄存器数据）。
数据区：数据区是具体通讯数据，注意16bits数据⾼字节在前！CRC码：⼆字节的校验码。
主机问询帧结构：从机应答帧结构：2.4 通讯协议⽰例以及解释举例：读取设备地址0x01的温湿度值温度计算：当温度低于0 ℃时温度数据以补码的形式上传。
温度：FF9B H(⼗六进制)= -101 => 温度= -10.1℃湿度计算：湿度：292 H (⼗六进制)= 658 => 湿度= 65.8%RH3. 常见问题及解决办法3.1 设备⽆法连接到PLC或电脑可能的原因：1)电脑有多个COM⼝，选择的⼝不正确。
2)设备地址错误，或者存在地址重复的设备（出⼚默认全部为1）。
3)波特率，校验⽅式，数据位，停⽌位错误。
4)主机轮询间隔和等待应答时间太短，需要都设置在200ms以上。
5)485总线有断开，或者A、B线接反。
6)设备数量过多或布线太长，应就近供电，加485增强器，同时增加120Ω终端电阻。
7)USB转485驱动未安装或者损坏。
8)设备损坏。
V1.0 ⽂档建⽴。
V1.1 增加各种不同的卡轨壳。
V1.2 增加布线规则以及常见问题的解决办法。
使用说明书目录第1章产品简介 (3)1.1产品概述 (3)1.2功能特点 (3)1.3主要参数 (3)1.4系统框架图 (4)第2章硬件连接 (6)2.1设备安装前检查 (6)2.2接口说明 (6)2.3安装事宜 (8)2.4自动加热 (8)第3章配置软件安装及使用 (8)3.1传感器接入电脑 (8)3.2传感器监控软件的使用 (9)3.3修改波特率和设备ID (10)第4章通信协议 (11)4.1通讯基本参数 (11)4.3寄存器地址 (12)第5章附录 (13)5.1产品附加说明书 (13)第6章售后 (14)6.1联系方式 (14)6.2质保与售后 (14)6.3免责声明 (14)第1章产品简介1.1产品概述雨雪传感器主要用来检测自然界中是否出现了降雨或者降雪的设备。
本传感器采用交流阻抗测量方式，电极使用寿命长，不会出现氧化问题。
本雨雪传感器可广泛应用于环境、温室、养殖、建筑、楼宇等的雨雪有无的定性测量，安全可靠，外观美观，安装方便。
1.2功能特点采用交流阻抗测量形式，交流阻抗方式可以有效避免电极发生氧化电解，极大的提高寿命。
雨雪测量结果精准，误报率几乎为零。
选配有加热功能，当检测到气温低时，自动启用下雪加热功能来加速去雪冰，使得测量的速率加快。
1.3主要参数直流供电12V-24V DC开关量类型常开触点检测对象雨雪等降水天气耗电≤0.15W（@12V DC,25℃）≤2.5W（@加热状态）开关量工作功率120VAC/24VDC加热功能开启温度10℃1.4系统框架图本传感器可以连接单独使用，首先使用12V直流电源供电，设备可以直接连接带有485接口的PLC，可以通过485接口芯片连接单片机。
通过后文指定的modbus协议对单片机和PLC进行编程即可配合传感器使用。
同时使用USB转485即可与电脑连接，使用我公司提供的传感器配置工具进行配置和测试。
本产品也可以多个传感器组合在一条485总线使用，在进行485总线组合时请遵守“485总线现场接线守则”（见.附录）。
温湿度变送器（485）指令说明书温湿度变送器含有RS485通信模块,可方便地组成远程通讯网络。
支持波特率: 1200，2400，4800，9600，14400，19200BPS。
通信协议采用标准Modbus （RTU-十六进制）。
（1）读取温度，湿度，露点计算机发送命令：[设备地址][命令号][00][00][00][00][CRC低8位][CRC高8位]例：[01][03][00][00][00][00][CRC低][CRC高]意义如下：A、设备地址：在一个485总线上可以挂接多个设备，此处的设备地址表示将与哪一个设备通讯。
例子中为和01号通讯。
B、命令号：0x03, 读取温度，湿度和露点。
C、CRC校验：从开头一直校验到此之前。
注意：CRC校验在命令中的高低字节的顺序和其他的相反。
设备响应：[设备地址][命令号][返回的字节个数][数据1][数据2]...[数据n][CRC低8位][CRC高8位] 例：[01][03][06][01][27][01][B6] [00][F9] [CRC低][CRC高]意义如下：A、设备地址和命令号：如上。
B、返回的字节个数：表示数据的字节个数，也就是数据1，2...n中的n的值。
这里固定为6.C、数据1…N：设备的温度，湿度和露点值，每个参数占用两个字节。
见注释。
D、CRC校验：如上。
注：设备的温度，湿度和露点各占用两个字节。
将实际（温度/湿度/露点）值扩大10倍，再将此值按16进制分为两个字节传送出来即可。
按照温度，湿度，露点的顺序填写。
例如：例子中温度为01 27 ，即0x127 = 295，实际温度就是29.5℃；同理，湿度为01 B6，即0x1B6 = 438，实际的湿度就是43.8%RH。
（2）设置波特率计算机发送命令：[设备地址][命令号] [00] [子命令号] [00][波特率号][CRC低8位] [CRC高8位] 例：[01][06][00][01][00][04][CRC低][CRC高]意义如下：A、设备地址：如上。

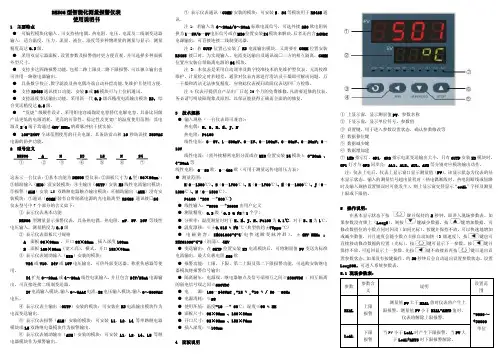

DK506型智能化测量报警仪表使用说明书1 主要特点●可编程模块化输入，可支持热电偶、热电阻、电压、电流及二线制变送器输入；适合温度、压力、流量、液位、湿度等多种物理量的测量与显示；测量精度高达0.3级。
●采用双显示器面板，设置参数及报警值时更方便直观，并可选择多种面板外型尺寸。
●支持多达四路报警功能，包括二路上限及二路下限报警，可以独立输出也可共用一路继电器输出。
●具备数字校正、数字滤波及热电偶冷端自动补偿功能，免维护且使用方便。
●支持RS485通讯接口功能，安装S或S4模块可与上位机通讯。
●支持温度变送输出功能，采用新一代0.2级高精度电流输出模块X3，综合变送精度达0.5级。
●“发烧”级硬件设计，采用钽电容或陶瓷电容替代电解电容，具备比同级产品更低的电源消耗、更高的可靠性、稳定性及更宽广的温度使用范围；其电源及I/O端子均通过4KV/5KHz的群脉冲抗干扰实验。
●100-240V全球范围使用的开关电源，具备防雷击和10秒防误接380VAC 电源的防护功能。
2 型号定义DK506 A N X3 L5 N S4①②③④⑤⑥⑦这表示一台仪表：①基本功能为DK506型仪表；②面板尺寸为A型（96×96mm)；③辅助输入（MIO）没安装模块；④主输出（OUTP）安装X3线性电流输出模块；⑤报警（ALM）安装L5双路继电器触点输出模块；⑥辅助输出（AUX）没有安装模块；⑦通讯（COMM)装有自带隔离电源的光电隔离型RS485通讯接□S4；仪表型号中7个部分的含义如下：①表示仪表基本功能DK506型测量显示报警仪表，具备热电偶、热电阻、mV、5V、10V等线性电压输入，测量精度为0.3级②表示仪表面板尺寸规格A面板96×96mm ，开口92×92mm ,插入深度100mmB 面板160×80mm（宽×高），横式，开口152×76mm③表示仪表辅助输入（MIO）安装的模块：V24或V10，24V或10V电压输出，可供外部变送器、称重传感器等使用。
=分体式RS485输出温湿度变送器用户手册一直以来，楼控等许多商用行业急需一款低成本高性能的温湿度传感器；因此，敝公司针对这种应用开发出这款极具竞争力的低成本数模一体输出温湿度变送器。
它基本具有了以往产品所有的多种功能，为您的选用带来极大的方便。
特点z 采用进口湿敏电容和高精度温度传感器z RS485输出，支持标准Modbus 协议z 可以选配4~20mA 线性电流输出z 商用传感器的精度（湿度:±3%RH,温度: ±0.5℃）z 外形采用标准盒(86x86mm)嵌入式或挂壁式主要技术参数z 工作电源: 12～24VDCz 测湿范围：0～100%RH；z 精 度：±3%RH（20～95%RH），±5%RH（其他湿度范围）z 测温范围：-20～50℃z 精 度：±0.5℃（-20～50℃）z 工作环境：-20～55℃，5～95%RH；z 输出方式：RS485（支持标准的Modbus 协议）1、接线图PIN1： Vin （电源正，12～24VDC） PIN 2： GND （公共地）PIN 3： T out （温度对应的电流信号输出） PIN 4： RH out （湿度对应的电流信号输出） PIN 5： SA （RS485） PIN 6： SB （RS485）2、RS485通讯2.1）协议(Modbus) 2 1 5 3 4 656 2 4 3 1起始位（Start bite ）：1 数据位（Data bites ）：8校验位（Parity bite ）：偶校验（EVEN ） 停止位（Stop bite ）： 12.2）关于指令命令行（Command ）： line 03 00 00 00 02 CRC0 CRC1返回字（Return ）： line 03 00 04 T_hi T_lo RH_hi RH_lo CRC0 CRC1温湿度十进制算法转换：当前温度（Temperature ）= (T_h i×256 + T_lo) / 10当前湿度（Humidity ） = (RH_h i×256 + RH_lo) / 10举例（Example ）：传感器的通讯地址设为0，即line=00；此时CRC0=C5，CRC1=DA 。
RS485温湿度传感器使用说明概述这是一款高精度工业级RS485温湿度传感器，采用高品质数字集成传感器，配以可靠的数字化处理电路，从而将环境中的温度和湿度转换成与之相对应的RS485信号，能可靠地与上位机系统等进行集中监控。
