温湿度传感器介绍

温湿度传感器简介目录概述 (3)第一部分 KTR-TH11 (3)1.1 应用领域 (3)1.2 产品特色 (4)1.3 技术参数 (4)1.4 典型应用 (5)第二部分 KTR-TH11温湿度传感器 (5)2.1 产品参数电源：DC 12V (5)2.2 接线说明 (6)2.3 安装方式 (6)2.4 安装位置 (6)2.5 安装注意事项 (6)2.6 使用 (7)2.7 注意事项 (7)概述由于温度与湿度不管是从物理量本身还是在实际人们的生活中都有着密切的关系，所以温湿度一体的传感器就会相应产生。

温湿度传感器是指能将温度量和湿度量转换成容易被测量处理的电信号的设备或装置。

市场上的温湿度传感器一般是测量温度量和相对湿度量。

第一部分 KTR-TH11KTR-TH 系列变送器选用高质量集成式数字温、湿度传感器，保证了变送器优良的长期稳定性、低延滞性、以及强抗化学污染能力，这种变送器具有极优的可重复性。

外壳设计结实可靠,防自身电路发热干扰，壁挂式固定。

采用高性能低功耗单片机设计，测量范围宽，测量精度高，性能稳定可靠。

适用电源电压范围宽 DC9V ～ 36V。

变送器屏幕类型分:温湿度有 LCD 显示与不带 LCD 显示。

传感器类型分:内置与外置,客户可根据需要选购。

1.1 应用领域医药化工仓库通讯机房HVAC暖气空调环境监测电信基站图书馆洁净厂房智能楼宇超市生产车间工业自动化1.2 产品特色测量精度高；一致性好；防护型强；支持多种标准信号输出 4-20mA、0-5V、0-10V、RS-485、Zigbee等; 特殊设计，不受自身电路升温影响传感器真实测量;安装维护方便;工业级设计，宽电压输入范围，＋9 ～＋36VDC；1.3 技术参数量程湿度：0%RH ~ 100%RH温度：－10℃～ 70℃分辨率湿度：0.1%RH温度：0.1℃精度湿度：±3%RH（5%RH ~ 95%RH, 25℃）温度：±0.3℃（0℃～ 50℃）重复性湿度：±0.3%RH温度：±0.2℃长期稳定性湿度：<0.5%RH/yr温度：<±0.3℃/ yr响应时间湿度：<5S（1m/s风速）温度：<10S（1m/s风速）输出接口：RS-485电源要求：+9V ~ +36VDC，模块具有电源反向保护功能功耗：1.2W @ 24VDC机械特性：ABS塑料外壳环境特性工作温度：-10 ~ 80℃存储温度：-25 ~ 85℃湿度：0 ~ 100%，无结露1.4 典型应用机房温湿度环境实时监测系统温湿度无线报警系统第二部分 KTR-TH11温湿度传感器KTR-TH11系列温湿度传感器选用高质量集成式数字温、湿度传感器，保证了变送器优良的长期稳定性、低延滞性、以及强抗化学污染能力，这种变送器具有极优的可重复性。

温湿度传感器参数温湿度传感器参数温湿度传感器是一种测量环境中温度和相对湿度的设备。

它们通常用于监测室内和室外环境中的气候条件，以便控制空调、加热和通风系统。

以下是有关温湿度传感器参数的详细信息。

一、测量范围温湿度传感器的测量范围是指它能够正确地读取的温度和湿度值的区间。

这个范围通常由两个数字表示，例如：0-100% RH 和 -40°C 到85°C。

这意味着该传感器可以在-40°C到85°C之间测量温度，并在0-100% RH之间测量相对湿度。

二、准确性准确性是指传感器读取值与实际值之间的差异程度。

这通常由一个百分比表示，并且与特定的环境条件有关。

在标准大气压下，一个具有±2%RH精度的传感器将在20°C时读取98%RH时实际上可能只有96%RH。

三、响应时间响应时间是指从环境发生变化到传感器检测到并显示变化所需的时间。

响应时间越短，传感器越能够快速反应环境变化。

这通常由秒数表示。

四、稳定性稳定性是指传感器在长期使用过程中的准确性和响应时间是否会发生变化。

稳定性越好，传感器的使用寿命就越长。

五、输出信号温湿度传感器可以产生不同类型的输出信号。

它们可以通过模拟电压输出或数字通信协议（如I2C或SPI）输出数据。

选择正确的输出类型将有助于确保与其他设备的兼容性。

六、尺寸和安装温湿度传感器可以有不同的尺寸和安装方式。

一些传感器可以直接插入电路板上，而其他一些需要固定在外壳中。

选择正确的尺寸和安装方式将有助于确保传感器适合所需的应用程序。

七、额外特性一些温湿度传感器具有额外特性，例如自动校准或防抖动功能。

这些特性可以提高传感器的准确性和可靠性，并使其更适合特定应用程序。

总结：以上是关于温湿度传感器参数的详细信息介绍。

了解这些参数对于选择正确的温湿度传感器非常重要，以确保传感器能够满足所需的应用程序要求。

在选择温湿度传感器时，需要考虑测量范围、准确性、响应时间、稳定性、输出信号、尺寸和安装以及额外特性等因素。

温湿度传感器的原理及应用1. 温湿度传感器的原理温湿度传感器是一种用于测量环境中温度和湿度的装置。

它的工作原理基于温度和湿度对某些物理性质的影响。

常见的温湿度传感器有电阻式、电容式和半导体式传感器。

1.1 电阻式温湿度传感器电阻式温湿度传感器利用物质的电阻随温度和湿度的变化而变化来测量温湿度。

其中，电阻式温度传感器常用的是铂电阻温度传感器，它的电阻值随温度变化而线性变化。

而湿度传感器常用的是电解质电阻式湿度传感器，它的电阻值随湿度的变化而线性变化。

1.2 电容式温湿度传感器电容式温湿度传感器利用介质的相对电容随温度和湿度的变化而变化来测量温湿度。

电容式温湿度传感器通常由两个电极和一个介质构成，介质的相对电容值随温湿度变化而变化。

通过测量电容的变化，可以推算出温度和湿度的值。

1.3 半导体式温湿度传感器半导体式温湿度传感器利用半导体材料的电阻随温度和湿度的变化而变化来测量温湿度。

它通常由半导体材料构成的电阻和一个温湿度传感器模块组成。

半导体材料的电阻值随温湿度的变化而变化，通过测量电阻的值，可以确定温度和湿度的数值。

2. 温湿度传感器的应用温湿度传感器具有广泛的应用领域，包括但不限于以下几个方面。

2.1 室内环境监测温湿度传感器被广泛应用于室内环境监测系统中，用于测量室内的温度和湿度。

这对于保持室内的舒适度以及预防和检测室内潮湿或过于干燥的环境非常重要。

温湿度传感器可以帮助调节空调、加湿器和除湿器等设备，实现室内环境的精确控制。

2.2 农业领域温湿度传感器在农业领域中起着至关重要的作用。

通过监测土壤温湿度，可以帮助农民及时调节灌溉水量，合理利用水资源，提高农作物的产量和质量。

此外，温湿度传感器还可以用于温室环境监测，帮助农民了解温室内部的温湿度变化，做出合理的调控措施。

2.3 医疗领域温湿度传感器在医疗领域中也发挥着重要的作用。

例如，在手术室中，温湿度传感器可以监测手术室的温湿度状况，确保手术环境的合适性。

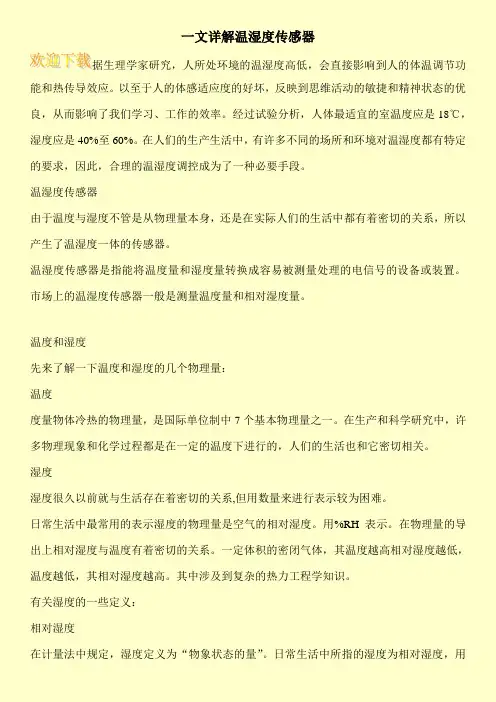

一文详解温湿度传感器
据生理学家研究，人所处环境的温湿度高低，会直接影响到人的体温调节功能和热传导效应。

以至于人的体感适应度的好坏，反映到思维活动的敏捷和精神状态的优良，从而影响了我们学习、工作的效率。

经过试验分析，人体最适宜的室温度应是18℃，湿度应是40%至60%。

在人们的生产生活中，有许多不同的场所和环境对温湿度都有特定的要求，因此，合理的温湿度调控成为了一种必要手段。

温湿度传感器
由于温度与湿度不管是从物理量本身，还是在实际人们的生活中都有着密切的关系，所以产生了温湿度一体的传感器。

温湿度传感器是指能将温度量和湿度量转换成容易被测量处理的电信号的设备或装置。

市场上的温湿度传感器一般是测量温度量和相对湿度量。

温度和湿度
先来了解一下温度和湿度的几个物理量：
温度
度量物体冷热的物理量，是国际单位制中7个基本物理量之一。

在生产和科学研究中，许多物理现象和化学过程都是在一定的温度下进行的，人们的生活也和它密切相关。

湿度
湿度很久以前就与生活存在着密切的关系,但用数量来进行表示较为困难。

日常生活中最常用的表示湿度的物理量是空气的相对湿度。

用%RH表示。

在物理量的导出上相对湿度与温度有着密切的关系。

一定体积的密闭气体，其温度越高相对湿度越低，温度越低，其相对湿度越高。

其中涉及到复杂的热力工程学知识。

有关湿度的一些定义：
相对湿度
在计量法中规定，湿度定义为“物象状态的量”。

日常生活中所指的湿度为相对湿度，用。

温湿度传感器的工作原理温湿度是我们日常生活中常常关注的气象因素，它对人体的舒适度和环境的稳定性具有重要影响。

为了准确地测量和监控温湿度数据，温湿度传感器应运而生。

本文将详细介绍温湿度传感器的工作原理以及其应用。

一、传感器类型温湿度传感器可以分为电阻式温湿度传感器和电容式温湿度传感器两类。

1. 电阻式温湿度传感器电阻式温湿度传感器是基于材料的电阻随温度和湿度变化而变化的原理，常用的是层状热敏电阻温湿度传感器。

当环境温度和湿度变化时，敏感层材料的电阻值会发生变化，通过测量电阻值的变化，就可以确定环境的温湿度。

2. 电容式温湿度传感器电容式温湿度传感器利用介质的介电常数与温度和湿度有关的特性，当温度和湿度变化时，介电常数会发生变化，从而改变电容的数值。

通过测量电容的变化，就可以得到环境的温湿度信息。

二、工作原理温湿度传感器的工作原理可以简单描述为：将环境的温湿度信息转化为电气信号输出。

1. 电阻式温湿度传感器的工作原理电阻式温湿度传感器中的敏感层通常是由某种热敏材料制成，该材料的电阻值随着温度和湿度的变化而变化。

当环境温度和湿度发生变化时，敏感层中的材料会吸收或释放水分，从而改变电阻值。

将电阻式温湿度传感器与一个恒定电流源相连，通过测量传感器两端的电压，就能够得到电阻值的变化，从而反映出温湿度的变化。

2. 电容式温湿度传感器的工作原理电容式温湿度传感器通常由两个平行的电极组成，介质则是与温湿度有关的材料。

材料的介电常数随着温度和湿度的变化而变化，导致电容的大小发生变化。

当电容式温湿度传感器与一个恒定的电流源相连时，可以通过测量电荷存储和释放的速率，得到电容值的变化，并据此推算出环境的温湿度。

三、应用领域温湿度传感器广泛应用于工业生产、环境监测、农业和日常生活等领域。

1. 工业生产在工业生产中，温湿度传感器可用于恒温恒湿空调系统的控制，保证产品质量；还可用于各类仪器仪表的温湿度校准。

2. 环境监测温湿度传感器在环境监测领域发挥重要作用，例如用于博物馆、图书馆等文物保护环境的温湿度监测，以及气象站的温湿度观测。

单片机中的温湿度传感器原理与应用温湿度传感器是在单片机应用中常常使用的一种传感器，它能够测量周围环境的温度和湿度信息，并将数据转化为电信号，供单片机进行处理。

本文将介绍温湿度传感器的原理及其在单片机中的应用。

一、温湿度传感器的原理温湿度传感器的工作原理通常分为两种类型：电阻式和电容式。

1. 电阻式温湿度传感器电阻式温湿度传感器是通过用一种材料制成的感温元件或感湿元件来测量环境温度和湿度的。

常见的感温元件有铂电阻和负温度系数热敏电阻，感湿元件则通常采用电解液、陶瓷或聚合物材料。

当温度或湿度发生变化时，感温元件或感湿元件的电阻值也随之改变，通过测量电阻值的变化即可得到环境温湿度的信息。

2. 电容式温湿度传感器电容式温湿度传感器则是利用物质在不同温度和湿度下的介电常数不同来测量温湿度的。

传感器内部会有两个电容电极，一个是湿度敏感电极，确保环境湿度与它接触；另一个是温度敏感电极，保证环境温度与它接触。

当环境温湿度变化时，电容电极之间的电容值也会发生变化，通过测量这个变化就可以得到温湿度数据。

二、温湿度传感器在单片机中的应用温湿度传感器在单片机应用中有着广泛的应用场景，常见的应用包括室内环境监测、气象站、温湿度控制系统等。

1. 室内环境监测在许多场合，如办公室、仓库、医院等，室内的温度和湿度对人体健康和生活质量有着重要的影响。

通过将温湿度传感器与单片机相连，可以实时监测室内的温湿度状况，并通过单片机进行数据处理和显示，提供给用户参考。

2. 气象站气象站需要准确测量环境的温度和湿度信息，以便进行天气预测和气象数据分析。

温湿度传感器可以被应用于气象站中，通过单片机采集传感器数据，进行气象参数的测量和记录。

3. 温湿度控制系统温湿度传感器也常被用于温湿度控制系统中，比如温室、恒温恒湿空调等场合。

单片机通过监测传感器测得的温湿度数据，在控制系统中实现对温湿度的自动调节，保持环境温湿度在设定范围内。

总结：温湿度传感器在单片机应用中具有重要的意义。

温湿度传感器说明书首部分：引言温湿度传感器是一种用于测量环境中温度和湿度的仪器。

它采用先进的技术和设计，可以提供高精度、快速响应和可靠性的温湿度数据。

本说明书将详细介绍温湿度传感器的工作原理、使用方法和注意事项。

第一部分：工作原理温湿度传感器利用测量元件和电路来获取环境中的温度和湿度数据。

测量元件通常是基于电容、电阻或半导体等原理，并通过准确测量元件的物理变化来计算温度和湿度值。

电路部分则负责放大、滤波和转换信号，以提供数字或模拟输出。

第二部分：使用方法1. 安装温湿度传感器通常需要正确安装才能获得准确的数据。

请将传感器放置在需要测量温湿度的位置，尽量避免遮挡或受到外部干扰。

保持传感器与被测区域的充分接触，并确保传感器与其他设备之间有足够的空间。

2. 连接温湿度传感器通常具有标准的接口和电源要求。

根据传感器的型号和要求，正确连接传感器到检测或控制系统。

注意接线的正确性和稳定性，以免影响数据的准确性和传输质量。

3. 校准为了获得更准确的数据，定期对温湿度传感器进行校准是必要的。

校准可以通过专业的仪器或参照标准数据进行。

校准过程应在环境条件稳定的情况下进行，并确保校准后的传感器能够正常工作。

第三部分：注意事项1. 温度和湿度范围不同型号和品牌的温湿度传感器具有不同的工作范围。

在选择和使用传感器时，请仔细阅读产品说明书，并确保传感器的工作范围符合您的需求。

超出工作范围可能导致数据的不准确或传感器的损坏。

2. 清洁和保养保持温湿度传感器的清洁和正常维护是确保长期准确运行的关键。

定期清理传感器表面和连接器，避免灰尘、污垢或液体进入传感器内部。

避免使用有害的化学物质清洁传感器，以免对其性能造成损害。

3. 环境干扰外部环境的干扰可能影响温湿度传感器的工作精度和稳定性。

避免将传感器放置在极端条件下，如强烈日光照射、高温高湿或强电磁场环境。

同时，避免传感器受到机械冲击或震动。

结尾部分：总结与展望温湿度传感器是现代生活中广泛应用的仪器，它可以在工业、农业、医疗、环境监测等领域发挥重要作用。

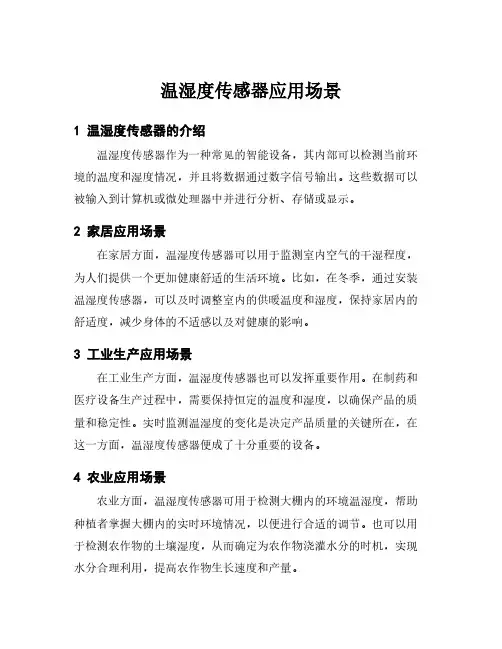

温湿度传感器应用场景
1 温湿度传感器的介绍
温湿度传感器作为一种常见的智能设备，其内部可以检测当前环境的温度和湿度情况，并且将数据通过数字信号输出。

这些数据可以被输入到计算机或微处理器中并进行分析、存储或显示。

2 家居应用场景
在家居方面，温湿度传感器可以用于监测室内空气的干湿程度，为人们提供一个更加健康舒适的生活环境。

比如，在冬季，通过安装温湿度传感器，可以及时调整室内的供暖温度和湿度，保持家居内的舒适度，减少身体的不适感以及对健康的影响。

3 工业生产应用场景
在工业生产方面，温湿度传感器也可以发挥重要作用。

在制药和医疗设备生产过程中，需要保持恒定的温度和湿度，以确保产品的质量和稳定性。

实时监测温湿度的变化是决定产品质量的关键所在，在这一方面，温湿度传感器便成了十分重要的设备。

4 农业应用场景
农业方面，温湿度传感器可用于检测大棚内的环境温湿度，帮助种植者掌握大棚内的实时环境情况，以便进行合适的调节。

也可以用于检测农作物的土壤湿度，从而确定为农作物浇灌水分的时机，实现水分合理利用，提高农作物生长速度和产量。

总之，温湿度传感器的应用场景十分广泛，在多个领域都有重要的作用。

他们在协助人们为自己和周围的环境创造一个适宜的生活和生产环境上，都将发挥出越来越多的作用，推动生活的各个领域不断地发展。

温湿度传感器的工作原理温湿度传感器是一种能够测量周围环境温度和湿度的装置，它在各个领域中都扮演着重要的角色。

在工业控制、气象预测、农业管理和室内环境监测等领域，温湿度传感器被广泛应用。

本文将介绍温湿度传感器的工作原理及其在实际应用中的作用。

一、温湿度传感器的工作原理基于物质在温度和湿度变化下的特性变化。

常用的温湿度传感器主要有电阻式和电容式两种。

1. 电阻式传感器电阻式传感器利用一种特殊的材料，称为湿敏材料或湿度敏感电阻（humidity-sensitive resistor, HSR）来测量湿度。

在湿度变化的作用下，敏感电阻会发生阻值的变化，从而反映出周围环境的湿度情况。

2. 电容式传感器电容式传感器利用两个电极之间的介质电容来测量湿度。

传感器内部包含一个湿度感应元件，通常是由一种陶瓷材料制成，该材料具有对湿度变化非常敏感的特性。

湿度的变化会改变该材料的介电常数，从而导致电容值的变化。

二、温湿度传感器的应用温湿度传感器在各个领域中都有广泛的应用。

以下是一些常见的应用场景：1. 室内环境监测在家庭、办公室、实验室等室内场所，温湿度传感器被用于实时监测室内的温度和湿度情况。

这对于保证室内环境的舒适性、防止霉菌和腐朽的产生以及保护设备的正常运行都非常重要。

2. 农业管理在农业领域，温湿度传感器被广泛应用于温室、大棚等环境的监测和控制。

通过实时监测温湿度，农民可以根据所测数据来调控灌溉、通风和遮阳等设备，从而提高农作物的生长效率和质量。

3. 工业控制在工业生产过程中，温湿度传感器被用于控制温湿度对产品质量和生产效率的影响。

比如在食品行业中，温湿度传感器可以确保食品的储存和加工条件符合标准，从而保证食品的安全和稳定性。

4. 气象预测温湿度传感器也是气象预测的重要组成部分。

通过网络化的温湿度传感器布设，可以实时收集大量的温湿度数据，用于气象预测模型的建立和改进，从而提高气象预报的准确性。

总结：温湿度传感器通过测量物质在温湿度变化下的特性变化，来实现对周围环境的温度和湿度监测。
