泥浆护壁循环钻孔灌注桩施工组织设计

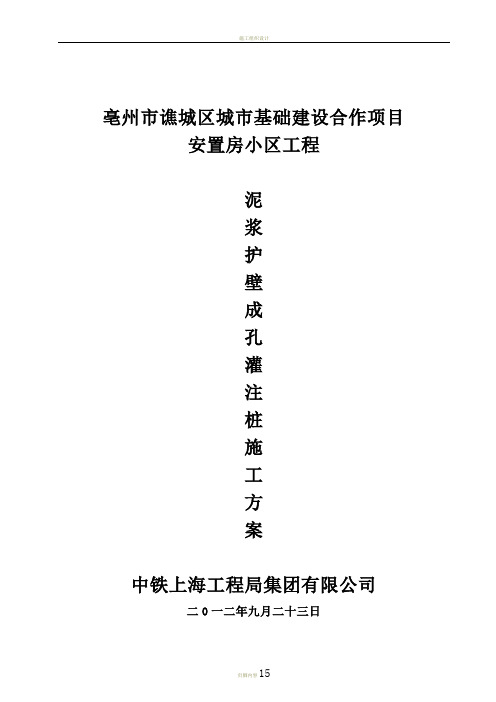

亳州市谯城区城市基础建设合作项目安置房小区工程泥浆护壁成孔灌注桩施工方案中铁上海工程局集团有限公司二0一二年九月二十三日泥浆护壁成孔灌注桩施工方案编制：日期：2012-09-23审核：日期：2012-09-23审批：日期：2012-09-23编制单位：中铁上海局集团有限公司亳州市谯城区城市基础建设合作项目安置房小区工程项目经理部二○一二年九月二十三日目录一、工程概况 3二、编制依据 3三、地质特征 3四、项目管理机构 4五、施工人员、机具 4六、施工方案 5七、工程施工目标 8八、施工进度计划 8九、灌注过程中常见问题的处理 9十、质量控制措施 11十一、安全、文明生产措施 12十二、自然环境影响的应急措施 13十三、成品保护措施 14十四、施工健康、安全、环保保证措施 14一、工程概况亳州市谯城区城市基础设施建设合作项目安置房小区工程位于该工程位于亳州市谯城区人民路以南、桐乡路以东、汤王大道以西及桃园路以北地区。

建筑面积75万m2。

场内原始地貌为待开发的耕作地、农田和民用房，后经回填平整，现地势平坦。

10#、11#、12#楼经设计确认采用泥浆护壁成孔灌注桩。

10#217根、11#369根Φ500mm 钻孔灌注桩基础，12#无图纸。

桩身混凝土强度为C25。

二、编制依据（一）亳州安置房工程一期桩基施工图；（二）《亳州市谯城区城市基础设施建设合作项目安置房小区工程地勘报告》（三）类似工程施工经验；（四）采用的主要规范：《建筑地基基础工程施工质量验收规范》GBJ50202-2002；《建筑桩基技术规范》JGJ94-94；《建筑地基处理技术规范》JGJ79-2002；《建筑桩基检测技术规范》JGJ106-2003；《混凝土强度检验评定标准》GBJ107-2002；《混凝土质量控制标准》GBJ5064-2002；《国家和当地政府有关安全、劳动保护等现行有关标准和规程》三、地质特征第一层：填筑土。

灰黄色、杂色。

泥浆护壁成孔灌注桩施工方案1.施工工艺本工程采用泥浆护壁（正循环）成孔灌注桩钻孔机就位→钻孔→孔底清理→成孔质量检查→吊放钢筋笼→浇筑桩身混凝土→混凝土养护→基桩检测→桩基验收2.操作要点2.1钻孔机就位：认真校正，并保持平稳，不发生倾斜、位移。

为准确控制钻孔深度，应在机架上或机管上作出控制的标尺，以便在施工中进行观测、记录。

2.2钻孔：先调直机架挺杆，对好桩位（用对位圈）；启动钻机钻0.5～1m深，检查一切正常后，再继续钻进，土块随螺栓叶片上升排出孔口，达到设计深度后停钻，提钻，检查成孔质量，合格后即可移动钻机至下一桩位。

2.3在钻进过程中，排出孔口的土应随时清除、运走，钻到预定深度后，应在原深度处空转清土，然后停止回转，提钻杆，但先不转动，孔底虚土厚度超过标准时，应分析原因，采取措施处理。

2.4钻进时如严重塌孔，有大量的泥土时，需回填砂或粘土重新钻孔或往孔内倒少量粘土或石灰粉。

如遇含石块较多的土层，或含水量较大的软塑粘土时，应注意避免钻杆晃动引起孔径扩大，致使孔壁附着扰动土和孔底增加回落土。

2.5清孔后应用测绳（锤）测量孔深及虚土厚度。

虚土厚度等于钻孔深度与测量深度之差值，一般不大于100mm。

如清孔时少量浮土泥浆不易清除，可投入25~60mm厚的卵石或碎石插实，以挤密土体。

2.6移动钻机到下一桩位。

经过成孔检查后，应填好桩孔施工记录。

然后盖好孔口盖板，并防止在孔盖板上行车或走人，最后再移钻机到下一桩位。

2.7浇筑混凝土：A、移走钻孔盖板，再次复查孔深、孔径、孔壁、垂直度及孔底虚土厚度。

有不符合质量标准要求时，应处理合格后，再进行下道工序。

B、吊放钢筋笼：钢筋笼骨架应一次绑好，并绑好砂浆垫块（或塑料卡）；吊放钢筋笼时，要对准孔位，吊直扶稳，缓慢下沉，避免碰撞孔壁，必要时可用导向钢筋导向。

钢筋笼放到设计位置后，应立即固定。

钢筋笼过长时，应分段吊放，焊接连接。

C、钢筋笼吊放到位后，应立即灌注混凝土，防止塌孔。

泥浆护壁灌注桩施工方案一、工程概况1.1 项目背景泥浆护壁灌注桩是一种在地下施工过程中常用的灌注桩类型。

它通过在钻孔壁上注入泥浆来加固土壤，提高地基的承载力和稳定性。

本文档将详细介绍泥浆护壁灌注桩施工方案。

1.2 工程目标本工程的目标是:•提供稳定的桩基设施，确保建筑物的安全使用；•提高地基的承载力和稳定性，满足建筑物的设计要求；•保护周围环境，减少对土壤的损害。

二、施工流程2.1 前期准备工作泥浆护壁灌注桩施工的前期准备工作包括：1.建立工地安全环保管理制度，确保施工过程中的安全和环保；2.进行现场勘察，了解地质情况，确定施工方案；3.编制施工组织设计和施工方案；4.准备施工所需的设备和材料。

2.2 施工步骤泥浆护壁灌注桩的施工步骤包括：1.钻孔：按照设计要求，在地面上钻孔并控制孔径和孔深；2.清孔：使用泥浆和清洁液清洗钻孔壁，确保孔壁干净；3.注浆：利用注浆泵将泥浆注入孔中，同时进行振动抽放；4.拔桩：等待泥浆凝固后，使用拔桩机将桩拔出，拔出桩空留下桩孔；5.灌注：使用混凝土对桩孔进行灌注，形成护壁。

2.3 施工要点在泥浆护壁灌注桩的施工过程中，要注意以下要点：•钻孔过程中要控制孔径和孔深，保证桩的质量；•清洗孔壁时要使用泥浆和清洁液，确保孔壁干净；•注浆时要控制注浆压力和注浆量，保持注浆稳定；•拔桩时要等待泥浆凝固后进行，避免泥浆液流失；•灌注时要控制混凝土的配合比和坍落度，保证混凝土的质量。

三、施工方案3.1 施工设备泥浆护壁灌注桩施工所需的设备包括：•钻机•注浆泵•拔桩机•搅拌车•混凝土泵•振动器•清洗液泵3.2 施工材料泥浆护壁灌注桩施工所需的材料包括：•泥浆：用于钻孔清洗孔壁、注浆和抽放；•清洗液：用于清洗钻孔壁，保证孔壁干净；•混凝土：用于灌注护壁，提供桩的承载力和稳定性。

3.3 施工安全措施为确保施工过程中的安全，需要采取以下措施：1.施工现场设置安全警示标志；2.施工人员佩戴安全防护装备，包括安全帽、安全鞋等；3.施工过程中严禁吸烟和使用明火；4.在施工现场设置消防器材，保证施工场所的消防安全；5.进行施工前的安全培训，提高工人的安全意识。

泥浆护壁钻孔灌注桩施工方案一、工程概况。

泥浆护壁钻孔灌注桩是一种常用的基础工程方法，适用于各种土质条件下的基础处理。

本工程位于XX地区，地质条件为XX，建筑物结构为XX，需要进行泥浆护壁钻孔灌注桩的施工。

本方案旨在对该工程的施工方案进行详细说明，确保施工过程安全、高效、质量可控。

二、施工准备。

1. 施工前，需对施工场地进行勘察，了解地下水位、地质情况、周边环境等信息，制定详细的施工方案。

2. 确保施工现场的安全设施完备，包括围挡、警示标识、安全通道等。

3. 准备好所需的施工机械设备、材料和人员，确保施工过程中的需求。

三、施工工艺流程。

1. 钻孔。

a. 根据设计要求，确定钻孔位置和孔径，使用钻孔设备进行钻孔作业。

b. 钻孔过程中，需注意及时清理孔内泥浆，保持孔内清洁，以便后续的灌注作业。

2. 泥浆护壁。

a. 在钻孔完成后，进行泥浆护壁作业，将泥浆注入孔内，形成护壁，防止孔壁塌方。

b. 泥浆护壁的浆液配比需按照设计要求进行，确保护壁的稳定性和密实性。

3. 灌注桩。

a. 在泥浆护壁完成后，进行灌注桩的浇筑作业，将混凝土灌注至孔内，形成桩体。

b. 灌注桩的浇筑需控制浇筑速度和浇筑压力，确保桩体的质量和密实度。

四、施工注意事项。

1. 施工过程中，需严格按照设计要求进行，确保施工质量。

2. 在施工现场，需严格执行安全操作规程，保障施工人员的人身安全。

3. 施工过程中，需及时清理施工现场，保持施工环境整洁。

五、施工质量控制。

1. 施工过程中，需对每个工序进行质量检查，确保工序质量符合要求。

2. 施工完成后，进行整体的质量验收，确保施工质量达标。

六、施工总结。

本施工方案在实际施工中需严格按照要求进行操作，确保施工质量和安全。

同时，施工过程中需加强与监理单位的沟通，及时解决施工中出现的问题，确保工程顺利进行。

以上为泥浆护壁钻孔灌注桩施工方案，希望能对施工工作有所帮助。

泥浆护壁钻孔灌注桩施工方案完整版.doc 一：一、项目背景及概述1.1 项目背景项目背景说明1.2 项目概述项目概述说明二、施工准备2.1 前期准备工作2.1.1 地质勘察地质勘察内容及结果2.1.2 材料采购材料采购计划及过程2.2 施工团队组建施工团队构成及职责分工三、施工方案3.1 施工工艺流程3.1.1 孔洞凿探孔洞凿探工艺及流程3.1.2 泥浆护壁钻孔泥浆护壁钻孔工艺及流程 3.1.3 灌注桩施工灌注桩施工工艺及流程 3.2 施工参数及标准3.2.1 孔洞直径和深度控制3.2.2 泥浆性能参数控制3.2.3 灌注桩尺寸和强度要求四、安全措施4.1 施工现场安全4.1.1 人员安全措施4.1.2 设备安全措施4.2 灾害风险防控4.2.1 地质灾害预防4.2.2 排除天气灾害影响五、施工进度计划5.1 施工时间节点5.2 施工进度安排六、质量控制6.1 施工中的质量控制措施6.1.1 泥浆护壁质量监控 6.1.2 灌注桩施工质量监控6.2 质量验收标准七、施工收尾及验收7.1 施工收尾工作7.1.1 施工设备清理7.1.2 施工场地恢复7.2 竣工验收八、附件附：相关文件、图纸、数据等法律名词及注释：1. 法律名词1：相应注释2. 法律名词2：相应注释----------------------------------------------------------二：一、工程背景及概述1.1 工程背景工程背景说明1.2 工程概述工程概述说明二、施工准备2.1 前期准备工作2.1.1 地质勘察地质勘察内容及结果2.1.2 材料采购材料采购计划及过程2.2 施工团队组建施工团队构成及职责分工三、施工方案3.1 施工工艺流程3.1.1 孔洞凿探孔洞凿探工艺及流程3.1.2 泥浆护壁钻孔泥浆护壁钻孔工艺及流程 3.1.3 灌注桩施工灌注桩施工工艺及流程 3.2 施工参数及标准3.2.1 孔洞直径和深度控制3.2.2 泥浆性能参数控制3.2.3 灌注桩尺寸和强度要求四、安全措施4.1 施工现场安全4.1.1 人员安全措施4.1.2 设备安全措施4.2 灾害风险防控4.2.1 地质灾害预防4.2.2 排除天气灾害影响五、施工进度计划5.1 施工时间节点5.2 施工进度安排六、质量控制6.1 施工中的质量控制措施6.1.1 泥浆护壁质量监控 6.1.2 灌注桩施工质量监控6.2 质量验收标准七、施工收尾及验收7.1 施工收尾工作7.1.1 施工设备清理7.1.2 施工场地恢复7.2 竣工验收八、附件附：相关文件、图纸、数据等法律名词及注释：1. 法律名词1：相应注释2. 法律名词2：相应注释。

机械成孔灌注桩专项方案报审表瑞安市瑞辰科技有限公司办公生产综合楼与厂房工程机械成孔灌注桩专项方案编制人: 职务（称）工程师审核人: 职务（称）工程师批准人: 职务（称）工程师批准部门（章）:编制日期： 2013年9月6日温州中工建设工程有限公司目录第一章工程概况............................................................................................. 错误!未指定书签。

1.1桩基础概况 ............................................................................................ 错误!未指定书签。

1.2地质特征 ................................................................................................ 错误!未指定书签。

第二章施工部署............................................................................................. 错误!未指定书签。

2.1、场地的布置.......................................................................................... 错误!未指定书签。

2.2施工计顺序............................................................................................. 错误!未指定书签。

2.3劳动力安排 ............................................................................................ 错误!未指定书签。

目录一、编制依据 (1)二、工程概况 (1)2.1桩基础概况 (1)2.2地质特征 (2)三、施工部署 (3)3.1场地的布置 (3)3.2施工顺序 (3)3.3劳动力安排 (4)3.4主要机械设备需求计划表 (4)3.5主要周转材料需用计划表 (4)四、施工方法 (4)4.1施工准备： (4)4.2施工工艺流程 (5)4.3施工方法及技术要求 (5)4.3.1、埋设护筒 (5)4.3.2、泥浆制备 (6)4.3.3、成孔 (6)4.3.4、清孔 (7)4.3.5、钢筋骨架加工与安装 (7)4.3.6、灌注水下混凝土 (10)五、灌注过程中常见问题的处理 (10)5.1灌注混凝土时堵管 (10)5.2灌注混凝土过程钢筋骨架上浮 (11)5.3桩身混凝土强度低或混凝土离析 (11)5.4桩身混凝土夹渣或断桩 (12)5.5桩顶混凝土不密实或强度达不到设计要求 (12)5.6混凝土灌注过程因故中断 (12)六、质量控制措施 (13)七、安全生产、文明生产 (14)一、编制依据1、《建筑桩基技术规范》（JGJ94—94）2、《建筑软弱地基基础设计规范》（GBJ10—1—90）3、《建筑地基处理技术规范》（JGJ79—91）4、《建筑地基基础工程施工质量验收规范》（GB50202—2002）5、《钢筋混凝土工程施工及验收规范》（GBJ50204—2001）6、《钢筋焊接及验收规范》（JGJ18—96）7、《钢筋混凝土用热轧带肋钢筋》（GB1499-1998）8、《钢筋混凝土用热轧光圆钢筋》（GB13013-91）9、《工程测量规范》（GB50026-93）10、《建筑工程施工质量验收统一标准》（GB50300—2001）11、**地质勘察报告、施工图纸及设计文件12、企业标准二、工程概况2.1桩基础概况本工程为***工程，包括C1#、C2#、C3#、C4#、C5#、C20#楼及二期1#地下车库。

建设地点***路。

护理工作记录与交接班制度为了提高医院护理工作的安全性、连续性和连续性，保障患者的安全和权益，我院特订立了护理工作记录与交接班制度如下：一、工作记录1.护理人员每日上班前，应查阅前一班次的护理工作记录，并了解该患者及病情，以确保顺利进行交接班工作。

2.每个患者需要建立护理电子病历记录，记录认真且准确。

包含患者基本信息、入院时间、主诉、病情察看、护理措施、用药情况、健康宣教等，并及时更新。

3.对于特殊情况（如病情突变、抢救等），护理人员应及时准确记录患者病情变动、护理措施、操作过程及结果，并向上级护理人员、主治医生报告。

4.每日交接班时，护理人员应亲自向接班人员认真汇报患者病情、护理措施、用药情况、不良反应等，并对病情较重或特殊的患者进行交班说明和教育。

5.入院、手术前后、病情重点变动等紧要环节，护理人员应记录相关情况并及时上报相关部门。

6.护理人员在确定患者转科、出院时，应及时记录相关信息，并办理转科、出院手续。

二、交接班1.每日交接班时间为早班、中班和夜班开始时，一班交接班时间为上一个班次的20分钟前，以确保交接班的充分沟通。

2.交接班地方为固定的交接班室，护理人员在交接班室进行交接班工作，不得在走廊或其他公共场合进行。

3.交接班内容包含但不限于：患者基本信息、重要诊断、病情察看、护理计划和护理重点、特殊要求、不良反应、执行的医嘱、用药情况等。

4.接班人员应认真记录交接信息，并逐一核对病情察看及执行的医嘱，确保信息的准确性和完整性。

5.交接班期间，接班人员应认真倾听交班人员的汇报，及时提问和澄清疑点，确保对患者病情的全面了解，并在需要时与交班人员一同前往查看患者。

6.交接班结束后，接班人员应及时反馈交班信息的准确性，并在记录中签名确认。

三、异常情况处理1.当发现病情紧急或有不良反应时，护理人员应立刻停止手头工作，采取紧急护理措施，并及时向主管护士或医生报告。

2.护理人员在执行医嘱过程中，如发现医嘱错误、不合理或存在风险时，应及时沟通并报告主管护士或医生，以便及时更正。

泥浆护壁成孔灌注桩施工方案泥浆护壁成孔灌注桩施工工艺流程：挖沉浆池、排浆沟——泥浆循环清渣测定桩位→桩机就位→成孔→验收→清孔→安放钢筋笼→浇筑水下砼泥浆护壁成孔灌注桩施工时先在施工现场测量放线空桩位，修筑泥浆池、安装桩架和导管架等。

一、埋设护筒护筒是3－5mm厚钢板制成的圆筒，护筒内经应大于钻头直径，采用回钻时，宜大100mm。

埋设护筒时，先挖去桩孔处表土，将护筒埋入土中，其埋设深度，在粘土中不宜小于1m，在砂土中不宜小于1.5m。

护筒中心线应与桩位中心线重合，偏差不得大于50mm，护筒与坑壁之间用粘土填实，以防漏水，护筒顶面应高于地面0.4－0.6m，并应保持孔内泥浆面高出地下水位1m以上。

护筒的作用是固定桩孔位置，防止地面水流入，保护孔内，增高桩孔内水压力，防止塌孔，成孔时引导钻头方向。

二、成孔严格按照设计尺寸和施工验收规范进行操作，孔径按设计尺寸、孔底为中风化页岩下1m。

三、安放钢筋笼成孔达到设计要求后，制作安放钢筋笼，钢筋笼上头比地梁上面低50mm，钢筋笼下头比孔底高50mm，在钢筋笼外边绑好护层垫块。

四、清孔安放钢筋笼后，则应立即清孔，即清除孔底沉碴、淤泥，以减少桩基础的沉降量。

清孔宜在钢筋笼下放后进行，否则下放钢筋笼时会将孔壁土层刮落，影响清孔效果。

清孔起到孔口出清水为止。

清孔后，泥浆比重为1.1左右为清孔合格。

该法可用于原土造浆的粘土以及制浆的石类和风化岩土层中清孔。

置换法是由新搅拌的泥浆置换孔底泥浆，即用泥浆循环方法清孔。

清孔后，泥浆比重应控制在 1.15－1.25之间，泥浆取样应选在距孔底0.2－0.5m处，置换法适用于孔壁土质较差的软土、砂土以及粘土中清孔。

清孔是否彻底对泥浆护壁成孔灌注桩的承载力和沉降量影响较大，施工时应严格控制。

清孔后，沉渣允许厚度不得大于100mm。

五、浇筑水下混凝土泥浆护壁成孔灌注桩混凝土的浇筑是在泥浆中进行，故为水下混凝土浇筑。

水下混凝土的施工配合比应较设计强度等级提高一级，砼设计强度为C20，实际按C25配制。

泥浆护壁钻孔灌注桩施工方案1、施工工艺流程定桩位——开挖土坑、埋设护筒——钻机就位、开钻——边钻边泥浆护壁、以防坍孔——钻到设计深度后第一次清孔——安放钢筋笼——安放钢导管——第二次清孔——放隔水塞、水下灌注砼、成桩。

正循环成孔及二次清孔的施工工艺流程图见附录2、施工技术要求①、校验、复测桩位开孔前认真对照桩位施工图，以定位控制点为依据，用经纬仪认真复测，以保证桩位定位准确无误。

开孔前以桩位为中心，引出桩位十字中心线，并按桩孔及护筒直径放出灰线。

要求：桩位准确，合理布置测量控制点、方格控制网，同时在进场前对经纬仪、水准仪、卷尺等测量仪器进行校验，保证测量仪器的准确度、灵敏度和误差。

②、埋设护筒护筒一般采用钢板卷制，接缝电焊焊牢，护筒顶部开溢流孔，护筒直径应大于设计桩径100mm,高度以能安放钻头控制，一般为1.5m 左右。

护筒埋设时上口高出自然地面0.3〜0.4m,护筒溢流孔应与小泥浆池相通。

③、校验护筒护筒埋设好后，再次用经纬仪进行校验，然后用红漆将桩位中心十字线标记在护筒上。

校验好的护筒周围应用粘土分层回填夯实。

要求：（1）开孔时要严格按灰线垂直开挖；（2）埋设护筒后依靠精密测量仪器校验护筒，使护筒中心与桩位中心偏差小于20mm,并将桩位中心十字线标记在护筒上；（3）如护筒中心与桩位中心偏差较大，应重新埋设护筒。

④、钻机就位钻机就位时，应用水平尺、经纬仪调整钻机水平度及钻杆垂直度，使钻头对准桩位十字中心线中心，对中后应及时将机架垫稳塞平，并将开钻报告报请业主代表、监理验收签字。

要求：钻头中心对准桩位十字中心，且偏差小于20mm，并调整桩机平整度和钻杆垂直度。

⑤、钻进成孔（1）、本工程采用正循环钻进成孔的施工工艺。

开钻前，磨盘安装应准确、水平、稳固，磨盘中心与护筒中心误差不大于20mm，钻进中要检查钻机水平情况，发现倾斜及时调整至水平位置，同时反复提钻、下钻进行扫孔。

（2）、开孔钻进一定要配置好泥浆，泥浆比重控制在1.1〜1.15, 用泥浆比重计测量。
