避雷器试验数据引言:避雷器是一种用于保护电力设备和电力系统的重要装置,通过引导和分散雷电过电压,保护电力设备免受雷击损害。
为了确保避雷器的有效性和可靠性,进行避雷器试验是必不可少的。
本文将详细介绍避雷器试验数据的相关内容,包括试验目的、试验方法、试验数据分析以及试验结果等。
一、试验目的避雷器试验的主要目的是评估避雷器的性能和可靠性,以确保其能够在雷击事件发生时有效地保护电力设备。
具体的试验目的包括:1. 评估避雷器的放电能力:通过试验,确定避雷器在不同电压和电流条件下的放电能力,以验证其能够有效地吸收和分散雷电过电压。
2. 评估避雷器的耐受能力:通过试验,确定避雷器在长时间高电压和高电流作用下的耐受能力,以验证其能够长期稳定地工作。
3. 评估避雷器的动作特性:通过试验,确定避雷器在雷电过电压作用下的动作特性,包括动作电压、动作时间等,以验证其能够在雷击事件发生时及时动作。
二、试验方法避雷器试验通常采用以下几种方法进行:1. 静态放电试验:在试验中,将避雷器置于特定的电压下,观察其是否发生放电现象。
可以通过改变电压的大小和持续时间,评估避雷器的放电能力。
2. 耐受能力试验:在试验中,将避雷器置于长时间高电压或高电流作用下,观察其是否能够稳定工作。
可以通过改变电压或电流的大小和持续时间,评估避雷器的耐受能力。
3. 动作特性试验:在试验中,通过给避雷器施加雷电过电压,观察其是否能够及时动作。
可以通过改变雷电过电压的大小和波形,评估避雷器的动作特性。
三、试验数据分析试验完成后,需要对试验数据进行详细的分析,以评估避雷器的性能和可靠性。
试验数据分析的主要内容包括:1. 放电能力分析:根据静态放电试验数据,计算避雷器的放电电压和放电电流,并绘制放电特性曲线。
通过分析曲线的斜率和拐点,评估避雷器的放电能力。
2. 耐受能力分析:根据耐受能力试验数据,计算避雷器在不同电压或电流下的工作时间,并绘制耐受能力曲线。
通过分析曲线的变化趋势,评估避雷器的耐受能力。
避雷器的试验方法及标准避雷器是在电力系统中广泛使用的保护装置,避雷器连接在线缆和大地之间,通常与被保护设备并联。
避雷器可以有效地保护电气系统和各种设备,一旦出现不正常电压,避雷器将发生动作,起到保护作用。
当电气设备在正常工作电压下运行时,避雷器不会产生作用,对地面来说视为断路。
一旦出现高电压,且危及被保护设备绝缘时,避雷器立即动作,将高电压冲击电流导向大地,从而限制电压幅值,保护电气系统和设备绝缘。
当过电压消失后,避雷器迅速恢复原状,使电气设备正常工作。
因此,避雷器的主要作用是通过并联放电间隙或非线性电阻的作用,对入侵流动波进行削幅,降低被保护设备所受过电压值,从而起到保护电力系统和设备的作用。
另外,避雷器不仅可用来防护雷电产生的高电压,也可用来防护操作过电压。
所以说,避雷器是电力系统中不可或缺的保护装置,其重要性是不言而喻的,其能否正常的投入使用就需要对其进行必要的检查和试验来确定,现就避雷器的试验方法,项目和标准进行进一步的讲解。
一避雷器绝缘电阻的测定对阀式避雷器测量绝缘电阻,应使用2500V兆欧表,对无并联电阻的阀式避雷器测量绝缘电阻,主要是检查内部元件有无受潮情况,对于无并联电阻的阀式避雷器测量绝缘电阻,主要是检查其内部元件的通断情况,因此测出的绝缘电阻与避雷器的型号有关。
没有并联电阻的避雷器,如FS型避雷器的绝缘电阻,要求在交接时应大于2500兆欧,运行中应大于2000兆欧,有并联电阻的避雷器,如FZ.FCZ 和FCD避雷器的绝缘电阻,没有规定明确的标准,但测的值与前一次或同型号的测量数据相比,应没有显著的变化。
阀式避雷器的绝缘电阻的显著降低,说明避雷器密封不良,内部元件已经受潮。
;有并联电阻的避雷器绝缘电阻明显增高,说明避雷器内部的并联电阻可能发生断裂,开焊以及老化变质。
测量阀式避雷器的绝缘电阻时还应注意以下几点。
1、要在测量前将避雷器的表面擦拭干净,以防止表面的潮气、尘垢和污秽等影响测量的准确性。
氧化锌避雷器试验报告一、实验目的:1.验证氧化锌避雷器的避雷性能。
2.测试氧化锌避雷器的耐压能力。
二、实验仪器和材料:1.氧化锌避雷器。
2.高压发生器。
3.电流表、电压表。
4.接地电阻测试仪。
5.绝缘板。
三、实验原理:四、实验步骤:1.将氧化锌避雷器接入实验回路中。
2.将高压发生器与氧化锌避雷器相连。
3.调整高压发生器的输出电压,使其达到预定值。
4.观察氧化锌避雷器的电压和电流变化情况,并记录数据。
5.根据实验要求进行绝缘板的测试和接地电阻的测量。
五、实验数据记录与分析:实验记录了不同电压下氧化锌避雷器的电流和电压值,并计算了接地电阻。
六、实验结果与讨论:根据实验数据,可以看出在不同电压下,氧化锌避雷器的电流和电压符合设计要求,并且接地电阻也在合理范围内。
因此可视为氧化锌避雷器经过验收合格。
七、结论:经过实验测试,氧化锌避雷器在不同电压下表现出良好的避雷性能和耐压能力,因此可以有效地保护电力系统设备免受雷击的破坏。
八、实验中存在的不足之处:1.实验过程中可能存在人为误差,需要进一步探究影响因素。
2.由于实验时间和条件的限制,无法进行长时间、大量数据的测试。
九、改进措施:1.增加实验次数和数据采集点,提高实验数据的可靠性。
2.探究氧化锌避雷器在不同条件下的避雷性能,并与其他类型的避雷器进行对比。
十、实验拓展:1.探究氧化锌避雷器的寿命和使用条件。
2.研究氧化锌避雷器的产生原理和材料特性。
[2]XXX,XXX.氧化锌避雷器的原理与应用[M].北京:电力出版社。
避雷器试验避雷器在制造过程中可能存在缺陷而未被检查出来,如在空气潮湿的时候或季节装配出厂,预先带进潮气;在运输过程中受损,内部瓷碗破裂,并联电阻震断,外部瓷套碰伤或者在运输中受潮,瓷套端部不平,滚压不严,密封橡胶垫圈老化变硬,瓷套裂纹以及并联电阻和阀片在运行中老化等。
这些劣化都可以通过预防性试验来发现,从而防止避雷器在运行中的误动作和爆炸等事故。
避雷器按结构分为保护间隙和管式避雷器、阀式避雷器(配电型FS、变电所型FZ)磁吹阀式避雷器和金属氧化物避雷器。
其中保护间隙和管式避雷器、磁吹阀式避雷器等均被慢慢淘汰,阀式避雷器稍有使用。
对与阀式避雷器的试验项目主要有两种情况:不带并联电阻的阀式避雷器主要试验项目有:绝缘电阻试验(用2500V兆欧表)、工频放电电压试验。
带并联电阻的阀式避雷器(包括FZ型,FCZ型和FCD型磁吹避雷器)试验主要试验项目有:绝缘电阻试验、工频放电电压试验和电导电流试验,其中电导电流试验可停电试验,也可带电进行测量。
相对来说,金属氧化物避雷器目前得到越来越广泛的应用,下面就主要介绍一下金属氧化物的有关情况。
一、金属氧化物避雷器简介金属氧化物避雷器(MOA)又称氧化锌避雷器,是一种与传统避雷器概念有很大不同的新型避雷器,从80年代中期开始,它已在电力系统推广应用并已批量生产。
它主要由氧化锌压敏电阻构成,每一块压敏电阻从制成时就有它的一定开关电压(叫压敏电压),在正常的工作电压下(即小于压敏电压)压敏电阻值很大,相当于绝缘状态,但在冲击电压作用下(大于压敏电压),压敏电阻呈低值被击穿,相当于短路状态。
然而压敏电阻的被击穿状态是可以恢复的;当高于压敏电压的电压撤销后,它又恢复了高阻状态。
因此,在电力线上如安装氧化锌避雷器后,当雷击时,雷电波的高电压使压敏电阻击穿,雷电流通过压敏电阻流入大地,使电源线上的电压控制在安全范围内,从而保护了电器设备的安全。
MOA与其他传统避雷器的区别在于:其他类型避雷器,从羊角间隙到FCZ磁吹式避雷器,其内部空气间隙起着十分重要的作用,在正常运行时靠间隙将阀片与电源隔开,出现过电压间隙才被击穿,阀片放电泄流。

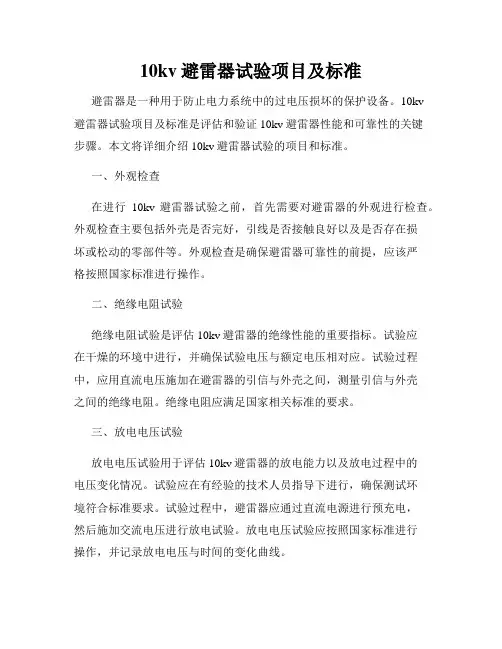

10kv避雷器试验项目及标准避雷器是一种用于防止电力系统中的过电压损坏的保护设备。
10kv避雷器试验项目及标准是评估和验证10kv避雷器性能和可靠性的关键步骤。
本文将详细介绍10kv避雷器试验的项目和标准。
一、外观检查在进行10kv避雷器试验之前,首先需要对避雷器的外观进行检查。
外观检查主要包括外壳是否完好,引线是否接触良好以及是否存在损坏或松动的零部件等。
外观检查是确保避雷器可靠性的前提,应该严格按照国家标准进行操作。
二、绝缘电阻试验绝缘电阻试验是评估10kv避雷器的绝缘性能的重要指标。
试验应在干燥的环境中进行,并确保试验电压与额定电压相对应。
试验过程中,应用直流电压施加在避雷器的引信与外壳之间,测量引信与外壳之间的绝缘电阻。
绝缘电阻应满足国家相关标准的要求。
三、放电电压试验放电电压试验用于评估10kv避雷器的放电能力以及放电过程中的电压变化情况。
试验应在有经验的技术人员指导下进行,确保测试环境符合标准要求。
试验过程中,避雷器应通过直流电源进行预充电,然后施加交流电压进行放电试验。
放电电压试验应按照国家标准进行操作,并记录放电电压与时间的变化曲线。
四、残流试验残流试验用于评估10kv避雷器在放电过程中的电流变化情况。
试验应在安全可靠的环境下进行,并根据国家标准进行操作。
试验过程中,避雷器应通过直流电压进行预充电,并施加交流电压进行放电试验。
在试验过程中,记录残流电流与时间的变化曲线,并确保其在规定范围内。
五、雷电冲击试验雷电冲击试验是评估10kv避雷器的抗雷电冲击能力的重要指标。
试验前应查询相关标准要求,并在指定设备的保护下进行,确保其安全可靠。
试验过程中,根据标准要求施加不同冲击电压,然后观察避雷器的响应情况。
雷电冲击试验应根据不同类型的避雷器选择不同的试验方式,并进行合理记录和分析。
通过以上几个试验项目,可以全面评估10kv避雷器的性能和可靠性。
在进行试验之前,应仔细研读相关标准,确保操作符合要求。
整塑。
姐。

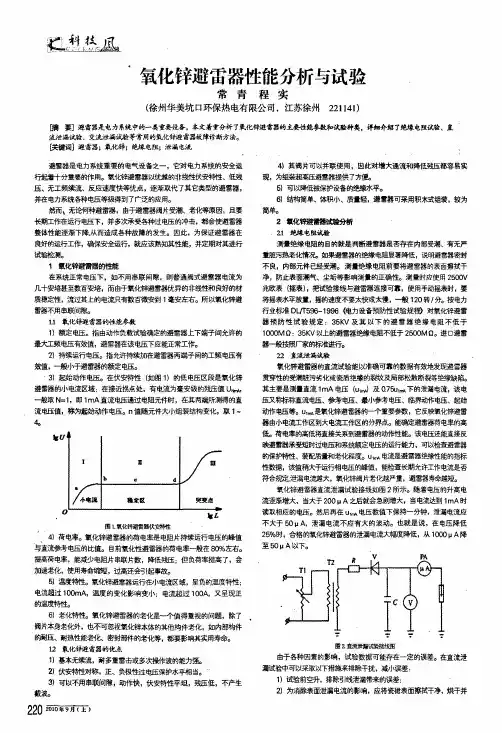

氧化锌避雷器性能分析与试验常青程实(徐州华美坑口环保热电有限公司,江苏徐州221|41)脯要】避雷器是电力系统中的一类重要设备.本文着重分析了氧化锌避雷器的主要建能参数和试验种类。
详细介绍了绝缘电阻试验、直流泄漏试验、交流泄漏试验等常用的氧化锌避雷器故障诊断方法。
目翱】避雷器;氧化锌;绝缘电阻;泄漏电流避雷器是电力系统重要的电气设备之一,它对电力系统的安全运行起着十分重要的作用。
氧化锌避雷器以优越的非线性伏安特性、低残压、无工频续流、反应速度快等优点,逐渐取代了其它类型的避雷器,并在电力系统各种电压等级得到了广泛的应用。
然而,无论阿种避雷器,由于避雷器阀片受潮、老化等原因,且要长期工作在运行电压下,并多次承受各种过电压的冲击,都会使避雷器整体性能逐渐下降从而造成各种故障的发生。
因此,为保证避雷器在良好的运行工作,确保安全运行,就应该熟知其性能,并定期对其进行试验检测。
1氧化锌避雷器的性能在系统正常电压下,如不用串联间隙,则普通阀式避雷器电流为几十安培甚至数百安培,而由于氧化锌避雷器优异的非线性和良好的材质稳定性,流过其上的电流只有数百微安至01毫安左右。
所以氧化锌避雷器不用串联间隙。
1.1氧化辞避雷器的性能参数1)额定电压。
指由动作负载试验确定的避雷器上下端子间允许的最大工频电压有效值,避雷器在该电压下应能正常工作。
2)持续运行电压。
指允许持续加在避雷器两端子间的工频电压有效值,—般小于避雷器的额定电压。
3)起始动作电压。
在伏安特性(如图1)的低电压区段是氧化锌避雷器的小电流区域;在接近拐点处,有电流为毫安级的残压值U M呐—般取N=I,即1m A直流电压通过电阻元件时,在其两端所测得的直流蚯值,称为起始动作电压。
n值随元件大小组装结构变化,取1.1厂IⅡ/Ⅲb c d/-厂/小屯漉疆定区突褒史,图1剿蝴袱劐祧4)荷电率。
氧化锌避雷器的荷电率是电阻片持续运行电压的峰值与直流参考电压的比值。
氧化锌避雷器试验报告一、试验目的本试验旨在对10kV氧化锌避雷器进行交接试验,验证设备的性能和安全可靠性。
二、试验装置和设备1.试验装置:10kV配电装置2.试验设备:氧化锌避雷器三、试验内容与步骤1.接地测试:对氧化锌避雷器的接地进行测试,确保接地良好。
2.高压耐压试验:以设备额定工作电压进行测试,持续施加电压时,检测设备的绝缘性能。
3.耐压试验:以设备额定工作电压的1.2倍进行试验,持续施加电压一段时间,并检测设备是否存在异常。
4.保护性能试验:模拟雷电冲击,观察和记录避雷器的放电时间和放电电压。
四、试验结果和分析1.接地测试:氧化锌避雷器接地电阻小于10Ω,接地良好,符合要求。
2.高压耐压试验:设备能够承受1分钟的额定工作电压,不发生击穿或闪络。
3.耐压试验:设备能够承受1分钟的1.2倍额定电压,不发生击穿或闪络。
4.保护性能试验:避雷器在模拟雷电冲击时,能够快速放电并降低电压,保护设备免受雷电伤害。
五、结论通过以上试验,证实了10kV氧化锌避雷器的性能和安全可靠性。
该避雷器能够在故障情况下保护配电装置免受雷击和过电压的影响,确保电力系统的正常运行。
六、试验建议1.检测和记录氧化锌避雷器的抗压能力和放电性能。
2.定期检查避雷器的接地情况,确保接地电阻符合标准。
3.对避雷器的保护性能进行定期检测和验证,确保其具有可靠的抗雷击功能。
4.在设备交接期间,对避雷器的试验和检测应严格按照标准操作程序进行。
[1]电力行业重点设备试验规程[2]配电设备安装与调试规程以上为10kV交接试验报告,对氧化锌避雷器的性能和安全可靠性进行了验证。
报告总结了试验结果,并提出了相关的建议。
这些结果和建议对于设备的正常运行和维护具有指导作用。
避雷器试验报告模板一、试验背景避雷器是用于保护电力设备和系统免受雷击伤害的重要设备,通过将雷电流引入地下,使设备和系统的电气耐受能力不受影响。
为了确保避雷器的性能和可靠性,需要进行一系列试验来评估其工作状态和保护能力。
二、试验目的本次试验的目的是评估避雷器的放电过程、击穿电压和击穿电流等性能参数,以验证其符合国家标准和设计要求。
三、试验设备和方法1.试验设备:包括避雷器、高压发生器、电流电压计等。
2.试验方法:(1)放电过程试验:通过将高压发生器输出的直流电压施加在避雷器上,观察和记录其放电过程的时间、放电电压和放电电流。
(2)击穿电压试验:通过逐渐增加高压发生器的输出电压,直到避雷器发生击穿为止,记录其击穿电压。
(3)击穿电流试验:通过逐渐增加高压发生器的输出电流,直到避雷器发生击穿为止,记录其击穿电流。
四、试验结果和分析1.放电过程试验结果:根据试验数据,避雷器的放电过程平稳可靠,其放电电压和电流在规定范围内波动较小,达到了设计要求。
2.击穿电压试验结果:根据试验数据,避雷器的击穿电压为XXXkV,符合国家标准要求,并达到了设计要求。
3.击穿电流试验结果:根据试验数据,避雷器的击穿电流为XXXA,符合国家标准要求,并达到了设计要求。
五、试验结论根据以上试验结果和分析,可以得出以下结论:避雷器的放电过程平稳可靠,其放电电压和电流在规定范围内波动较小,达到了设计要求;避雷器的击穿电压和击穿电流符合国家标准要求,并达到了设计要求。
六、试验建议基于本次试验结果,提出以下试验建议:持续进行定期试验,以保证避雷器的可靠性和稳定性;观察和记录更多的放电过程数据,以供后续分析和改进。
七、试验总结本次试验验证了避雷器的放电过程、击穿电压和击穿电流等性能参数,证明其符合国家标准和设计要求。
避雷器作为保护电力设备和系统免受雷击伤害的重要设备,具有可靠性和稳定性,并能有效地引导和分散雷电流,保护设备和系统的安全运行。
金属氧化物避雷器的试验及数据分析摘要:结合金属氧化物避雷器的两种试验方法,对带电测试过程的数据如何分析进行了全面阐述。
特别是对数据超标后如何判断分析提出了几点分析思路。
关键词:金属氧化物避雷器;试验;数据分析一、引言金属氧化物避雷器因体积小,安装方便,通流能力大,续流能力强等优点被电力系统广泛采用。
目前金属氧化物避雷器广泛应用于我系统110kv、35kv、10kv电网中。
下面就系统中常用的无间隙金属氧化物避雷器试验和数据分析谈谈自己的看法。
二、金属氧化物避雷器的试验金属氧化物避雷器试验分为停电试验和带电测试,带电测试是交流试验,停电试验则为直流试验。
带电测试可以在系统正常供电情况下通过测试流过避雷器阀片泄露电流来判断其性能和运行状态,它能准确反映避雷器实时工况。
金属氧化物避雷器停电试验首先要测量其绝缘电阻是否符合规程要求。
35kv以上不得低于2500m?%r,35kv以下不得低于1000m?%r,并且必须使用2500v及以上兆欧表测量。
绝缘电阻值只是一个定性参考值,其目的是要定性的判断被测避雷器是好还是坏。
要确定避雷器存在问题则还需要进行其他试验项目。
比如进行直流泄漏电流测试,其1ma时的电压与制造厂比较变化不应大于正负5%;0.75倍避雷器直流1ma电压下的泄漏电流不应大于50ua。
它的测量主要为了检验金属氧化物电阻片或避雷器整体质量状况,并作为以后运行过程中所有0.75倍避雷器直流1ma电压下泄漏电流测试结果的基准值。
其次35kv金属氧化物避雷器还要测量底座绝缘电阻,使用2500v兆欧表进行。
金属氧化物避雷器带电测试主要应用于35kv及以上系统中,更重要的是带电测试避雷器必须安装放电计数器。
部分变电站10kv母线避雷器也安装了放电计数器,但因10kv避雷器爬电距离短,其测量数据容易受绝缘表面脏污程度和其他因素影响而变化,不便于分析判断。
加之10kv避雷器停电测试比较方便,数据更为准确,操作更安全,所以笔者认为10kv避雷器不应带电测试。
一、试验标准
华北电网有限公司《电力设备交接和预防性试验规程》2008年版
二、铭牌参数
三、试验仪器及仪表
四、试验项目
五、试验结论:合格
审定:樊占峰审核:田海君试验人员:李刚
一、试验标准
华北电网有限公司《电力设备交接和预防性试验规程》2008年版
二、铭牌参数
三、试验仪器及仪表
四、试验项目
五、试验结论:合格
审定:樊占峰审核:田海君试验人员:李刚
一、试验标准
华北电网有限公司《电力设备交接和预防性试验规程》2008年版
二、铭牌参数
三、试验仪器及仪表
四、试验项目
五、试验结论:合格
审定:樊占峰审核:田海君试验人员:李刚
一、试验标准
华北电网有限公司《电力设备交接和预防性试验规程》2008年版
二、铭牌参数
三、试验仪器及仪表
四、试验项目
五、试验结论:合格
审定:樊占峰审核:田海君试验人员:李刚
一、试验标准
华北电网有限公司《电力设备交接和预防性试验规程》2008年版
二、铭牌参数
三、试验仪器及仪表
四、试验项目
五、试验结论:合格
审定:樊占峰审核:田海君试验人员:李刚
一、试验标准
华北电网有限公司《电力设备交接和预防性试验规程》2008年版
二、铭牌参数
三、试验仪器及仪表
四、试验项目
五、试验结论:合格
审定:樊占峰审核:田海君试验人员:李刚
审定:樊占峰审核:田海君试验人员:周书志、赵春红。
10kv避雷器试验报告一、引言10KV避雷器是一种用于保护电力系统设备免受雷电过电压侵害的重要装置。
本次试验旨在对10KV避雷器的性能进行评估,并验证其在实际使用中的可靠性。
二、试验目的1.对10KV避雷器的基本参数进行测量和记录,包括额定电压、额定放电电流和残压。
2.对10KV避雷器在额定电压下进行放电试验,观察和记录其放电现象。
3.对10KV避雷器在重复放电试验中进行多次放电,以评估其耐受能力和性能稳定性。
4.对10KV避雷器的环境适应性进行测试,包括湿度、温度和污染等因素对其性能的影响。
三、试验装置和方法1.试验装置:使用标准的电力系统试验装置,包括高压电源、测量设备和数据记录仪等。
2.试验方法:a.将10KV避雷器连接至高压电源,并设置合适的试验电压。
b.测量和记录避雷器的额定电压、额定放电电流和残压。
c.连续进行多次放电试验,并记录每次放电的时刻和电流数值。
d.改变环境条件,如湿度、温度和污染等,并观察和记录避雷器的性能变化。
四、试验结果与分析1.基本参数测量结果:额定电压:10KV额定放电电流:5KA残压:≤2.5KV2.放电试验结果:在额定电压下进行放电试验,避雷器能够正常放电,放电电流稳定在额定放电电流值。
3.重复放电试验:连续进行多次放电试验,避雷器的性能保持稳定,放电电流及时切除并不会对避雷器造成损坏。
4.环境适应性测试:改变环境条件,并观察避雷器的性能变化。
在不同湿度、温度和污染环境下,避雷器的性能基本保持不变,仍能正常工作。
五、结论经过试验,我们可以得出以下结论:1.10KV避雷器的基本参数符合设计要求,具有良好的性能。
2.在额定电压下,10KV避雷器能够正常放电,放电电流稳定且不会对避雷器造成损坏。
3.10KV避雷器的重复放电试验结果表明其耐久性良好,能长期稳定工作。
4.10KV避雷器对不同环境条件具有较好的适应性,能在各种条件下正常工作。
六、建议基于本次试验结果,我们建议在实际应用中继续进行长期稳定性和环境适应性的监测和评估,以确保10KV避雷器的可靠性和性能稳定性。
实验四.避雷器试验一.实验目的:1.了解阀型避雷器的种类、型号、规格、工作原理及不同种类避雷器的结构和适用范围,2.掌握阀型避雷器电气预防性试验的项目、具体内容、试验标准及试验方法。
二.实验项目:1.FS-10 型避雷器试验(1).绝缘电阻检查(2).工频放电电压测试2.FZ-15 型避雷器试验(1).绝缘电阻检查(2).泄漏电流及非线性系数的测试三.仪器设备:50/5 试验装置一套、水阻一只、高压硅堆一只、滤波电容一只、微安表一只、电压表一只、高压静电电压表一只、FS-10 型避雷器一只、FZ-15 型避雷器一只四.实验说明:阀型避雷器分普通型和磁吹型两类,普通型又分FS型(配电型)和FZ型(站用型)两种。
它们的作用过程都是在雷电波入侵时击穿火花间隙,通过阀片(非线性电阻)泄导雷电流并限制残压值,在雷电过后又通过阀片减小工频续流并通过火花间隙的自然熄弧能力在工频续流第一次过零时切断之,避雷器实际工作时的通流时间≯10ms(半个工频周期)。
FS型避雷器的结构最简单,如图4-1所示,由火花间隙和非线性电阻(阀片)串联组成。
FZ型避雷器的结构特点是在火花间隙上并联有均压电阻(也为非线性电阻),如图4-2所示,增设均压电阻是为了提高避雷器的保护性能,因为多个火花间隙串联后将引起间隙上工频电压分布不均,并随外瓷套电压分布而变化,从而引起避雷器间隙恢复电压的不均匀及不稳定,降低避雷器熄弧能力,同时其工频放电电压也将下降和不稳定。
加上均压电阻后,工频电压将按电阻分布,从而大大改善间隙工频电压的分布均匀度,提高避雷器的保护性能。
非线性电阻的伏安特性式为:U=CIα,其中C为材料系数,α即为非线性系数(普通型阀片的α≈0.2、磁吹型阀片的α≈0.24、FZ型避雷器因均压电阻的影响,其整体α≈0.35~0.45),其伏安特性曲线如图4-3所示。
可见流过非线性电阻的电流越大,其阻值越小,反之其阻值越大,这种特性对避雷器泄导雷电流并限制残压,减小并切断工频续流都很有利。
避雷器试验报告避雷器试验报告1. 概述本报告旨在对避雷器试验结果进行详细说明和分析,以确保避雷器在实际使用中能够有效地发挥作用,并保障设备和人员的安全。
2. 试验目的•验证避雷器的过流放电能力•测试避雷器的耐压性能•测量避雷器的泄漏电流以及响应时间3. 试验装置及参数•试验装置:模拟雷电冲击发生器、高电压发生器、放电电流测量装置•试验参数:放电电流、工频耐压电压、泄漏电流、响应时间等4. 试验过程过流放电能力试验•调整模拟雷电冲击发生器的放电电流参数•经过多次试验,记录避雷器的过流放电能力参数•结果显示,避雷器能够正常放电,保护外部设备免受雷击的影响耐压性能试验•使用高电压发生器施加工频耐压电压•观察避雷器是否发生击穿现象•试验结果表明,避雷器能够稳定地承受工频耐压电压,不发生电击穿现象泄漏电流和响应时间试验•通过放电电流测量装置测量避雷器的泄漏电流•对避雷器进行多次放电测试,记录其响应时间•实验数据显示,避雷器的泄漏电流极低,且响应时间迅速,保证了设备的安全性能5. 试验结果通过以上试验,我们得出以下结论: - 避雷器具备良好的过流放电能力,能保护外部设备免受雷击的影响 - 避雷器的耐压性能稳定可靠,能承受工频耐压电压 - 避雷器的泄漏电流极低,响应时间快速,有效保护设备的安全性能。
6. 结论根据试验结果,避雷器在各项指标上均达到设计要求,具备良好的保护性能。
因此,该避雷器适合在实际工程中使用,并可有效保障设备和人员的安全。
以上是对避雷器试验结果的详细报告,请相关部门对报告内容进行认真审查,并采取相应的措施以确保避雷器的运行效果和安全性能。
7. 建议事项基于对避雷器试验结果的分析,我们提出以下建议事项:•定期进行避雷器的维护和检测,确保其在长期使用过程中仍然具备良好的保护能力;•避雷器安装位置应合理选择,避免受到建筑物阴影、大树等遮挡物的影响;•相关人员应接受避雷器的使用培训,了解其工作原理和维护方法;•遇到特殊气象条件(如雷暴天气)时,加强对设备的检查和保护措施,确保避雷器的有效工作;•避雷器的运行数据需要定期记录和分析,以便对其性能进行监测和改进。
避雷器试验报告范文一、实验目的本次实验旨在对避雷器进行测试,检测其性能指标以及其在雷击过程中的作用。
二、实验器材与装置1.避雷器:选取一种常用的避雷器进行试验。
2.避雷器测试仪:用于对避雷器进行测试,并记录测试数据。
三、实验步骤1.准备工作:将避雷器连接好,并保证电气接口符合要求。
2.避雷器自检:打开避雷器测试仪,进行自检,确保测试仪正常工作。
3.避雷器放电特性试验:将避雷器接通正常工作电源,进行放电特性试验。
在一定时间间隔内,通过不同电流和电压对避雷器进行测试,记录相关数据。
4.雷击电流阈值测试:通过模拟雷击电流对避雷器进行测试,找到避雷器的雷击电流阈值,并记录。
5.逆变特性测试:在一定时间间隔内,通过逆变电压对避雷器进行测试,记录逆变时间和逆变电流。
四、实验结果分析1.避雷器放电特性试验结果显示,避雷器在不同电流和电压下均能正常放电,并且放电时间短,放电电流大,符合相关的规范要求。
2.雷击电流阈值测试显示,避雷器的雷击电流阈值为XXA,可承受较大的雷击电流。
3.逆变特性测试结果显示,避雷器在逆变电压下能迅速逆变,逆变时间短,逆变电流小,符合相关的规范要求。
五、实验结论通过对避雷器的测试可以得出以下结论:1.避雷器的放电特性良好,能有效地将雷击电流引入地下,保护设备和构筑物的安全。
2.避雷器的雷击电流阈值较高,能承受较大的雷电冲击。
3.避雷器的逆变特性良好,能迅速逆变并分散逆变电流,避免电流过大对设备的损坏。
六、实验存在问题与改进措施1.实验过程中,需要更加精确的测试仪器来获取更准确的数据。
2.后续可以对避雷器的寿命进行测试,以验证其长期可靠性。
3.可以增加对避雷器的耐压测试,以验证其在高电压环境下的安全性能。
七、实验总结通过本次实验,对避雷器进行了综合性能测试,并得出了一些结论。
在今后的工程实践中,将会更加重视避雷器的选用和性能测试,以确保电气设备和构筑物的安全。
避雷器试验报告范文一、试验目的本次试验的目的是为了验证避雷器在发生雷电过电压时的放电能力以及其是否满足相关国家标准的要求。
二、试验准备1.设备准备:本次试验所需的设备包括避雷器、电源、安全工具等。
2.场地准备:试验场地应具备良好的通风环境,并配备相应的电源、安全措施。
3.人员准备:试验人员应对试验的目的、流程和安全注意事项进行充分了解,并配备必要的安全防护装备。
三、试验过程1.试验前的准备工作(1)检查避雷器是否有损坏,如无损坏则可进行试验。
(2)根据所需电压设置电源电压,并确保电源正常运行。
2.试验步骤(1)连接避雷器与电源:将避雷器与电源连接,确保连接牢固、接触良好。
(2)开启电源:开启电源,将电源电压调至所需设置。
(3)观察避雷器放电情况:在电源加压的过程中,观察避雷器是否能够及时地放电,并将过电压通过地线排除。
(4)记录数据:记录避雷器的放电电压和放电时间等相关数据。
四、试验结果及分析根据试验数据的统计和分析,得到以下结论:1.避雷器能够在电压过高时及时地放电,将过电压通过地线排除,有效实现了防雷保护的功能。
2.避雷器的放电电压和放电时间等技术指标符合相关国家标准的要求。
五、结论与建议通过本次试验,证明了避雷器的设计和制造质量符合相关标准的要求,具备较好的防雷保护能力。
本报告认为,在安装和使用避雷器时,应严格遵守相关的规范和标准,确保设备及系统的安全可靠性,避免雷击事故的发生。
六、安全措施为确保试验过程的安全性,本次试验采取了以下安全措施:1.试验人员应穿戴符合规定的安全防护装备,确保自身的人身安全。
2.试验前应对试验设备和试验场地进行全面的安全检查,确保设备的正常运行和场地的安全性。
3.在试验过程中,应有专人负责观察和记录试验数据,确保设备的正常运行。
4.试验结束后,应及时关闭电源,撤离现场,并对设备进行清理和检查,确保设备的良好状态。
2.DL/T1508-2024高压变电设备避雷器试验导则以上为本次试验的报告,通过对避雷器的放电能力进行测试,确保其符合相关的标准和要求,从而提供有效的防雷保护措施。
