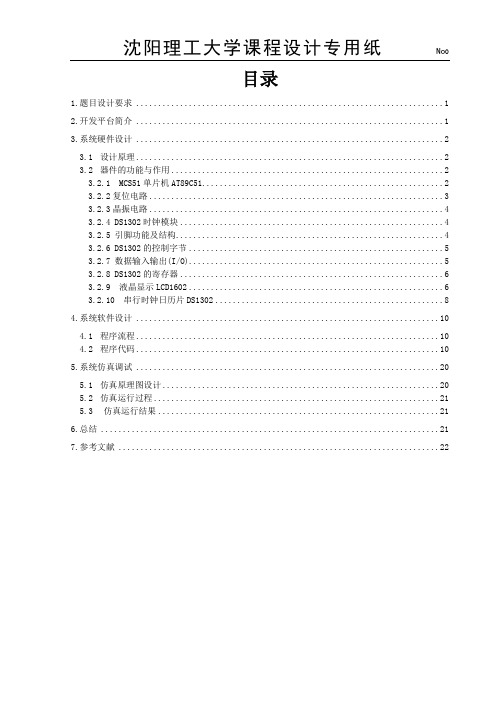

目录
1.题目设计要求 (1)
2.开发平台简介 (1)
3.系统硬件设计 (2)
3.1设计原理 (2)
3.2器件的功能与作用 (2)
3.2.1 MCS51单片机AT89C51 (2)
3.2.2复位电路 (3)
3.2.3晶振电路 (4)
3.2.4 DS1302时钟模块 (4)
3.2.5 引脚功能及结构 (4)
3.2.6 DS1302的控制字节 (5)
3.2.7 数据输入输出(I/O) (5)
3.2.8 DS1302的寄存器 (6)
3.2.9 液晶显示LCD1602 (6)
3.2.10 串行时钟日历片DS1302 (8)
4.系统软件设计 (10)
4.1程序流程 (10)
4.2程序代码 (10)
5.系统仿真调试 (20)
5.1仿真原理图设计 (20)
5.2仿真运行过程 (21)
5.3仿真运行结果 (21)
6.总结 (21)
7.参考文献 (22)
1.题目设计要求
通过串行日历时钟芯片DS1302生成当前日期和是时间，通过IO口传输到AT89c52芯片中，然后再将AT89c52接收到的数据输出到LCD上。要求LCD上显示的日期和时间与当前系统时间保持一致。
2.开发平台简介
2.1系统仿真平台Proteus
Proteus软件是由英国Labcenter Electronics公司开发的EDA工具软件，已有近20年的历史，在全球得到了广泛应用。Proteus软件的功能强大，它集电路设计、制版及仿真等多种功能于一身，不仅能够对电工、电子技术学科涉及的电路进行设计，还能够对微处理器进行设计和仿真，并且功能齐全，界面多彩。和我们手头其他的电路设计仿真软件，他最大的不同即它的功能不是单一的。另外，它独特的单片机仿真功能是任何其他仿真软件都不具备的。
2.2软件开发平台Keil C
Keil C51是美国Keil Software公司出品的51系列兼容单片机C语言软件开发系统，与汇编相比，C语言在功能上、结构性、可读性、可维护性上有明显的优势，因而易学易用。Keil提供了包括C编译器、宏汇编、连接器、库管理和一个功能强大的仿真调试器等在内的完整开发方案，通过一个集成开发环境（uVision）将这些部分组合在一起。Keil C51生成的目标代码效率之高，多数语句生成的汇编代码很紧凑，容易理解。在开发大型软件时更能体现高级语言的优势。
3.系统硬件设计
3.1 设计原理
图3.1 电路原理图
3.2 器件的功能与作用
3.2.1 MCS51单片机AT89C51
AT89C51是一种带4K字节FLASH存储器（FPEROM—Flash Programmable and Erasable Read Only Memory）的低电压、高性能CMOS 8位微处理器，俗称单片机。AT89C2051是一种带2K字节闪存可编程可擦除只读存储器的单片机。单片机的可擦除只读存储器可以反复擦除1000次。该器件采用ATMEL高密度非易失存储器制造技术制造，与工业标准的MCS-51指令集和输出管脚相兼容。由于将多功能8位CPU和闪烁存储器组合在单个芯片中，ATMEL的AT89C51是一种高效微控制器。AT89C51单片机为很多嵌入式控制系统提供了一种灵活性高且价廉的方案。
AT89S51系列单片机中有PDIP，PLCC，TQFP多种封装形式。本设计采用的是PDIP封装40管脚的单片机。
图3.2 主控制模块AT89C52
3.2.2复位电路
复位是单片机的初始化操作。单片机启运运行时，都需要先复位，其作用是使CPU和系统中其他部件处于一个确定的初始状态，并从这个状态开始工作。因而，复位是一个很重要的操作方式。但单片机本身是不能自动进行复位的，必须配合相应的外部电路才能实现。
复位电路的基本功能是：系统上电时提供复位信号，直至系统电源稳定后，撤销复位信号。为可靠起见，电源稳定后还要经一定的延时才撤销复位信号，以防电源开关或电源插头分-合过程中引起的抖动而影响复位。
图3.3 复位电路
3.2.3晶振电路
图3.4 晶振电路
晶体振荡器电路给数字钟提供一个频率稳定准确的32768Hz的方波信号，可保证数字钟的走时准确及稳定。
3.2.4 DS1302时钟模块
DS1302 是美国DALLAS公司推出的一种高性能、低功耗、带RAM的实时时钟电路，它可以对年、月、日、周日、时、分、秒进行计时，具有闰年补偿功能，工作电压为2.5V～5.5V。采用三线接口与CPU进行同步通信，并可采用突发方式一次传送多个字节的时钟信号或RAM数据。DS1302内部有一个31×8的用于临时性存放数据的RAM寄存器。DS1302是DS1202的升级产品，与DS1202兼容，但增加了主电源/后备电源双电源引脚，同时提供了对后备电源进行涓细电流充电的能力。
3.2.5 引脚功能及结构
DS1302的引脚排列,其中Vcc1为后备电源，VCC2为主电源。在主电源关闭的情况下，也能保持时钟的连续运行。DS1302由Vcc1或Vcc2两者中的较大者供电。当Vcc2大于Vcc1+0.2V时，Vcc2给DS1302供电。当Vcc2小于Vcc1时，DS1302由Vcc1供电。X1和X2是振荡源，外接32.768kHz晶振。
RST是复位/片选线，通过把RST输入驱动置高电平来启动所有的数据传送。RST输入有两种功能：首先，RST接通控制逻辑，允许地址/命令序列送入移位寄存器；其次，RST提供终止单字节或多字节数据的传送手段。当RST为高电平时，所有的数据传送被初始化，允许对DS1302进行操作。如果在传送过程中RST置为低电平，则会终止此次数据传送，I/O引脚变为高阻态。上电运行时，在Vcc>2.0V之前，RST必须保持低电平。只有在SCLK为低电平时，才能将RST置为高电平。I/O为串行数据输入输出端(双向)，后面有详细说明。SCLK为时钟输入端。
下图为DS1302的引脚功能图：
图3.5 DS1302封装图
3.2.6 DS1302的控制字节
DS1302 的控制字节如下图所示。控制字节的最高有效位(位7)必须是逻辑1，如果它为0，则不能把数据写入DS1302中，位6如果为0，则表示存取日历时钟数据，为1表示存取RAM数据;位5至位1指示操作单元的地址;最低有效位(位0)如为0表示要进行写操作，为1表示进行读操作，控制字节总是从最低位开始输出。
3.2.7 数据输入输出(I/O)
在控制指令字输入后的下一个SCLK时钟的上升沿时，数据被写入DS1302，数据输入从低位即位0开始。同样，在紧跟8位的控制指令字后的下一个SCLK脉冲的下降沿读出DS1302的数据，读出数据时从低位0位到高位7。
