串联与并联的认识与判断专题

专题6 串、并联电路的识别考点解读方法一：定义法若电路中的各元件是逐个顺次首尾连接来的——串联电路；若各元件“首首相接，尾尾相连”并列地连在电路两点之间——并联电路。

方法二：电流流向法（常用）让电流从电源正极开始，经过各用电器回到电源负极，若电路中电流只有一条路径，则各元件串联；若电路中有分流点和汇流点，则分流点和汇流点之间的各支路并联，如下图。

应注意：电流表视为导线，电压表视为断路。

方法三：去“表”法如图乙，将电压表看作断路，将电压表所在的支路“拆去”；将电流表看作一条导线，从而达到简化电路的目的。

待判断完电路的连接方式后，再判断电表的测量对象。

甲乙方法四：节点变形法标出所有由三条或更多条导线交汇的点，通过导线、开关、电流表等零电阻元件连接的相邻交点看作同一个节点，如图丁中，点1和点2看作一个节点，点3和点4看作一个节点，将电路变形成如图戊所示的电路。

丙丁方法五：拆除法拆去某个元件后，若其他元件都不能通电，则该元件与其他元件串联；若其他元件仍正常工作，则该元件与其他元件并联。

对点训练一．选择题（共10小题）1．电路中有两盏电灯，将开关合上后，下列说法中正确的是（）A．若两盏灯同时发光，则两灯一定是串联B．若两盏灯同时发光，则两灯一定是并联C．若只有一盏灯亮，则两灯一定是串联D．若只有一盏灯亮，则两灯一定是并联【解析】（1）在串联电路中，开关控制所有的用电器；在并联电路中，干路上的开关也可以控制所有的用电器；所以，闭合开关后，两灯都不亮，则这两盏灯泡可能是串联，也可能是并联（此时开关接在干路上），故A、B不正确；（2）若闭合开关，只有一盏灯亮，而另一盏灯不亮，这说明两盏灯工作时互不影响，是并联的，故C 错误，D正确；故选：D。

2．如图所示的四个电路中，开关闭合后两个灯泡串联的是（）A．.B．C．D．【解答】解：ABD、图中电流有两条路径，可以分别通过两个灯泡，所以两个灯泡并联，故ABD不合题意；C、图中两灯泡顺次连接，电流只有一条路径，所以两个灯泡为串联关系，故C符合题意。

电路中的串联和并联知识点总结在我们的日常生活和学习中，电路是一个非常重要的概念。

无论是家里的电灯、电视，还是学校实验室里的各种仪器设备，都离不开电路的运作。

而串联和并联则是电路中两种最基本的连接方式，理解它们对于掌握电路知识至关重要。

一、串联电路串联电路是指电路中的各个元件沿着单一路径依次连接的方式。

简单来说，电流只有一条通路可以走。

在串联电路中，电流处处相等。

这就好比是一条单行道，车辆（电流）只能沿着这条道路依次通过，所以通过每个元件的电流大小都是一样的。

串联电路的总电阻等于各个电阻之和。

假设我们有电阻 R1、R2、R3 串联在一起，那么总电阻 R 总＝ R1 ＋ R2 ＋ R3。

这是因为电阻的作用是阻碍电流的流动，多个电阻串联起来，就相当于增加了对电流的阻碍，所以总电阻会增大。

串联电路的总电压等于各个元件两端电压之和。

比如，一个电源的电压为 U，串联着电阻 R1 和 R2，那么电阻 R1 两端的电压 U1、电阻R2 两端的电压 U2 与电源电压 U 之间的关系就是 U ＝ U1 ＋ U2。

串联电路还有一个特点，就是如果其中一个元件出现故障（例如断路），整个电路就会停止工作。

这是因为电流的通路被切断了，没有其他的路径可供选择。

二、并联电路与串联电路不同，并联电路是指电路中的各个元件的两端分别连接在一起，电流有多条通路可以走。

在并联电路中，电压处处相等。

可以想象成每个元件都直接连接到电源的两端，所以它们所承受的电压是相同的。

并联电路的总电阻的倒数等于各个电阻倒数之和。

以两个电阻 R1和 R2 并联为例，总电阻 R 总的倒数 1/R 总＝ 1/R1 ＋ 1/R2。

这是因为多个电阻并联，相当于增加了电流的通路，从而减小了对电流的阻碍，总电阻会变小。

并联电路的总电流等于通过各个支路的电流之和。

假设通过电阻R1 的电流为 I1，通过电阻 R2 的电流为 I2，那么总电流 I 总＝ I1 ＋ I2。

在并联电路中，如果其中一条支路出现故障（断路），其他支路仍然可以正常工作，不会影响整个电路的运行。

《串联与并联》一、知识回顾2.识别方法①定义法：若电路元件是逐个首位顺次相连，此电路即为串联电路，若各用电器“首首相连，尾尾相接”并列在电路两点间，此电路即为并联电路。

②电流法：识别电路时，电流从电源正极出发经各用电器回到负极，若电流只有一条路径，此电路即为串联电路，若电流有分支，此电路即为并联电路。

③节点法：在识别不规范电路时，不管导线有多长，只要其间没有电源、用电器等，导线两端点均可看成是同一个点，从而把电路化简。

④拆除法：根据串联电路各用电器互相影响，并联电路各用电器独立工作，互不影响，所谓“拆除法”就是基于这两个特点，逐个拆除电路中的用电器，根据电路中其他用电器中有无电流通过来识别电路。

二、典型例题1.如图1所示，这两个灯泡的连接方式是 ，其中一盏灯灯丝断开了或接触不良，则另一盏灯 发光（选填“会”或“不会”）开关断开时，灯L 1 ，灯L 2 （选填“亮”或“不亮”）解析：用电流法分析此电路，可知电流有两条路径，故两灯之间是并联，并联电路中各用电器之间独立工作，互不影响，开关位于干路，控制整个电路，故开关断开时，两灯均不亮。

答案：并联，会，不亮，不亮 图12.电路中有两个电灯，开关闭合，两灯均发光，开关断开，两灯均熄灭，关于两灯的连接方式，下列说法正确的是（ ）A.一定是串联B.一定是并联C.可能是串联，也可能是并联D.无法确定解析：开关能同时控制两盏电灯，则两灯之间可能是串联，也可能是并联，若是并联，开关一定位于干路上，故选C三、自我检测1.下列说法正确的是（ ）A.一个开关能同时控制两盏灯，那么这两盏灯一定是串联B.街道两旁的路灯，同时亮，同时灭，它们之间一定是串联C.在串联电路中，电流只有一条路径D.在并联电路中，各支路的电流都要流过干路2.现有一个电源，两只小灯泡L 1和L 2,两个开关S 1和S 2，导线若干，请你设计一个电路图，要求：当S 1和S 2都闭合时，两灯均发光；若只闭合S 1，则仅L 1发光；断开S 1、闭合S 2时两灯均不发光。

专题5:串、并联电路的识别判断与作图一、串、并联电路的识别：“串联同舟共济相互影响，并联各走各的互不影响。

”1.某电路中连有两只灯泡，一只开关，当开关闭合，两灯均发光。

若拧下其中一只灯泡，另一只灯泡就熄灭，则两灯肯定是_______联；若拧下一只灯泡，另一只灯泡仍发亮，则两灯肯定联。

变式：（1）汽车在转弯前,司机拨动转向横杆,汽车同侧的前后两个转向灯就会同时闪亮、同时熄灭,但其中一个损坏时,另一个仍能正常工作,这两个转向灯在电路中的连接方式为,转向杆相当于电路中的。

（2）(13黑河）下列给出的用电器中连接方式属于串联的是（）A.烘托节日气氛的小彩灯---满天星B.道路两旁的路灯C.家中的电视和电脑等家用电器D.教室里照明用的日光灯（3）（13巴中）教室内安装有八盏日光灯，由一个开关控制，它们同时亮，同时熄灭．这八盏灯的连接方式是（）A．串联B．并联C．串联或并联D．无法判断（4）（12德州）现在许多宾馆都利用房卡取电，如图所示。

只有把房卡插入槽中，房间内的用电器才能使用。

房卡的作用相当于家庭电路中的，房间里各用电器之间是联的。

2.（11襄阳）如图所示电路中，属于串联电路的是（）变式：（1）（多选）如图所示的电路中，闭合开关后三盏灯是并联的是（）3.如图所示,甲图中的两盏灯是联的;乙图中的两盏灯是联的;丙图中的两盏灯是联的；丁图中的两盏灯是联的。

变式：（1）在如图所示的电路中，开关闭合后，三个灯泡并联的电路是（）（2）如图所示电路中,开关能够同时控制两盏灯,且两灯发光情况互不影响的电路是( )答案：B4.（13阜新）如图所示的电路，要使两个小灯泡L1，L2串联，应（）A．断开开关S1，S2，闭合开关S3B．断开开关S1，S3，闭合开关S2C．断开开关S1，闭合开关S2，S3D．断开开关S2，闭合开关S1，S3练习：（1）如图所示,要使灯泡L1和L2组成串联电路,应( ）A.闭合S2,断开S1B.断开S1和S2C.闭合S1和S2D.闭合S1,断开S2（2）如图所示的电路,要使两个小灯泡L1、L2串联,应( ）A.断开开关S1、S2,闭合开关S3B.断开开关S1、S3,闭合开关S2C.断开开关S1,闭合开关S2、S3D.断开开关S2,闭合开关S1、S35.(巴中中考)如图所示的电路图中,要使灯泡L1和L2组成并联电路,应该( )A.只闭合S3B.同时闭合S1和S3,断开S2C.同时闭合S1和S2,断开S3D.只闭合S26.如图所示的电路中,使两盏灯都有电流流过的操作是( )A.开关S1、S2、S3都闭合B.只闭合开关S2、S3C.只闭合开关S2D.只闭合开关S17.如图所示,下面关于电路的几种判断正确的是( )A.L1、L2、L3三盏灯是并联的B.L1、L2并联后与L3串联C.L2、L3并联后与L1串联D.当开关S闭合后只有L2、L3发光8.如图所示电路,下列方法正确的是( )A.当闭合S1、S3,断开S2时,L1、L2并联B.当闭合S2、S3,断开S1时,两灯都亮C.当闭合S1、S3,断开S2时,L1、L2串联D.当闭合S1、S2,断开S3时,两灯都亮9.根据如图所示电路,回答下列问题：(1)若只让灯L1亮,应闭合开关，断开开关。

串联与并联旳辨认电路图专项训练画电路图题型大概可分为如下几种：1、看实物画出电路图。

2、看图连元件作图。

3、根据规定设计电路。

4、辨认错误电路，并画出对旳旳图。

1.看实物画出电路图：心里应当明白实物图事实上只有两种电路，一种串联，另一种是并联，串联电路非常容易辨认，先找电源正极，用铅笔尖沿电流方向顺序迈进直到电源负极为止。

明确每个元件旳位置，然后作图。

顺序是：先画电池组，按元件排列顺序规范作图，横平竖直，转弯处不得有元件若有电压表要精确判断它测旳是哪能一段电路旳电压，在检查电路无误旳状况下，将电压表并在被测电路两端。

对并联电路，判断措施如下，从电源正极出发，沿电流方向找到分叉点，并标出中文“分”字，（遇到电压表不理它，当断开没有解决）用两支铅笔从分点开始沿电流方向迈进，直至两支笔尖汇合，这个点就是汇合点。

并标出中文“合”字。

一方面要清晰有几条支路，每条支路中有几种元件，分别是什么。

特别要注意分点到电源正极之间为干路，分点到电源负极之间也是干路，看一看干路中分别有哪些元件，在都明确旳基本上开始作电路图，具体环节如下：先画电池组，分别画出两段干路，干路中有什么画什么。

在分点和合点之间分别画支路，有几条画几条（多数状况下只有两条支路），并精确将每条支路中旳元件按顺序画规范，作图规定横平竖直，铅笔作图检查无误后，将电压表画到被测电路旳两端。

例1.请按下图所示旳电路连接状况，在方框内画出相应旳电路图例2.请按下图所示旳电路连接状况，在方框内画出相应旳电路图分析：本题旳解题核心在于：找准电流旳分点和合点，并且要明白，电流永远是从电源正极流出，从趋势上流向负极。

2.看电路图连元件作图措施：先看图识电路：只有串，并联两种，串联容易，辨认重点是并联。

若是并联电路，在电路较长上找出分点和合点并标出。

并明确每个元件所处位置。

（一方面弄清晰干路中有无开并和电流表）连实物图，先连好电池组，找出电源正极，从正极出发，连干路元件，找到分点后，分支路连线，千万不能乱画，顺序作图。

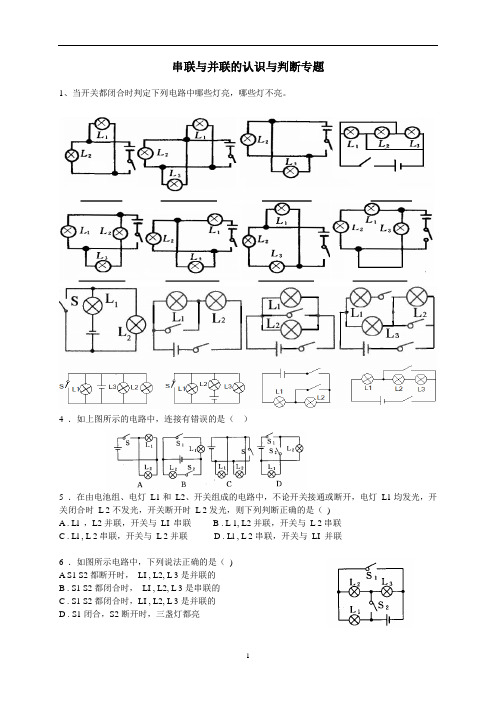

串联与并联的认识与判断专题1、当开关都闭合时判定下列电路中哪些灯亮，哪些灯不亮。

4 ．如上图所示的电路中，连接有错误的是（）5 ．在由电池组、电灯L1和L2、开关组成的电路中，不论开关接通或断开，电灯L1均发光，开关闭合时L 2不发光，开关断开时L 2发光，则下列判断正确的是（)A . Ll ，L2并联，开关与LI 串联B . L 1, L2并联，开关与L 2串联C . Ll , L 2串联，开关与L 2并联D . Ll , L 2串联，开关与LI 并联6 ．如图所示电路中，下列说法正确的是（)A S1 S2都断开时，LI , L2, L 3是并联的B . S1 S2都闭合时，LI , L2, L 3是串联的C . S1 S2都闭合时，LI , L2, L 3是并联的D . S1闭合，S2断开时，三盏灯都亮7 ．如图所示电路，当开关 S 闭合时，可能发生的现象是 ( )A ．只有灯 LI 发光B ．只有灯 L2发光C ．灯 Ll , L2发光， L 3不发光D ．电源被短路，时间长电源会被烧坏8 ．如图所示电路，下列说法中正确的是（ )A . LI 和 L2 两灯并联，开关 S1只控制L1B . L1和 L2两灯并联，开关 S1 同时控制 LI 和 L2C . Ll 和 L2两灯串联，开关S2同时控制 Ll 和 L2D . L1和 L2 两灯并联，开关S2同时控制 Ll 和 L29.如上右图所示，当S 1、S 2都闭合时，L 1、L 2、L 3是 联；当S 1、S 2都断开时L 1、L 2、L 3是 联.10．如图所示，回答下列问题。

⑴若只使灯L 1亮，应闭合开关＿＿＿，断开开关＿＿＿。

⑵若只使灯L 2亮，应闭合开关＿＿＿，断开开关＿＿＿。

⑶若灯L 1、L 2组成串联电路，应闭合开关＿＿＿，断开开关＿＿＿。

⑷若灯L 1、L 2组成并联电路，应闭合开关＿＿＿，断开开关＿＿＿。

（5）若将S 1、S 2、S 3同时闭合，则L 1、L 2将＿＿＿（填“亮”或“不亮”），此时电路发生＿＿。

怎样区分串联、并联电路，掌握几种方法迅速解题
串联电路和并联电路是电学的两种基本电路形式，解任何电学题首先要做的都是先区分电路是串联还是并联。

但是很多同学对串并联电路的区分存在疑问，下面我们来总结几种方法判断电路是串联还是并联。

1、利用定义。

串联电路：用电器逐个顺次连接，首尾相连；并联电路：用电器首首相连，尾尾相连，并列连接。

2、利用特点。

串联电路：用电器互相影响；并联电路：互不影响。

3、利用电流路径。

串联电路：电流从正极出发，只有一条路径回负极，中间没有分支；并联电路：电流在回负极的过程中有多条路径，中间有分支。

4、拆除发。

此方法与串并联电路特点方法类似。

将电路中任何一个用电器拆除，如果其他用电器都不工作了，则此电路为串联电路；如果拆除其中一个用电器，其他用电器不受影响依然工作，则此电路为并联电路。

5、节点法。

在不规范电路中，无论导线多长，只要中间没有电源、用电器等，则导线的两个端点就可以看成一个点，从而简化电路，或画出等效电路图。

例2、如图所示，电路中有两个小灯泡L1和L2，要使小灯泡L1
和L2组成串联电路，应闭合开关（）；若使小灯泡组成并联电路则应开关（）。

解析：若使小灯泡组成串联电路，则电流就要从正极出发依次流过各用电器回负极，只要顺着一条路走看回负极过程中需要闭合哪个开关就行，本题是需要闭合S2才能组成串联电路；若要组成并联电路，则电流回负极的过程中会分支，电流分别经过每个用电器回负极，并且用电器间互不影响，一个支路断开另一个支路不受影响，本题中电流从正极出发遇到节点分支，分别经过L1和L2，即闭合开关S1和S3，再会合回负极。

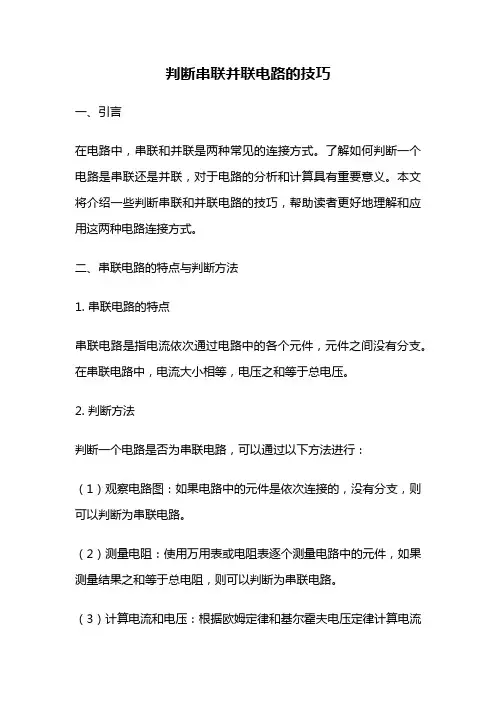

判断串联并联电路的技巧一、引言在电路中，串联和并联是两种常见的连接方式。

了解如何判断一个电路是串联还是并联，对于电路的分析和计算具有重要意义。

本文将介绍一些判断串联和并联电路的技巧，帮助读者更好地理解和应用这两种电路连接方式。

二、串联电路的特点与判断方法1. 串联电路的特点串联电路是指电流依次通过电路中的各个元件，元件之间没有分支。

在串联电路中，电流大小相等，电压之和等于总电压。

2. 判断方法判断一个电路是否为串联电路，可以通过以下方法进行：（1）观察电路图：如果电路中的元件是依次连接的，没有分支，则可以判断为串联电路。

（2）测量电阻：使用万用表或电阻表逐个测量电路中的元件，如果测量结果之和等于总电阻，则可以判断为串联电路。

（3）计算电流和电压：根据欧姆定律和基尔霍夫电压定律计算电流和电压，如果电流大小相等，电压之和等于总电压，则可以判断为串联电路。

三、并联电路的特点与判断方法1. 并联电路的特点并联电路是指电流在电路中分成几个分支，每个分支经过一个元件。

在并联电路中，电压大小相等，电流之和等于总电流。

2. 判断方法判断一个电路是否为并联电路，可以通过以下方法进行：（1）观察电路图：如果电路中的元件是并列连接的，每个元件之间没有其他连接，则可以判断为并联电路。

（2）测量电阻：使用万用表或电阻表测量电路中的元件，如果测量结果之和等于总电阻，则可以判断为并联电路。

（3）计算电流和电压：根据欧姆定律和基尔霍夫电流定律计算电流和电压，如果电压大小相等，电流之和等于总电流，则可以判断为并联电路。

四、判断串联并联电路的实例分析为了更好地理解判断串联并联电路的技巧，以下是两个实例分析：1. 例一：电路图中有三个电阻，分别是R1、R2和R3。

根据观察电路图，我们可以发现这三个电阻是依次连接的，没有分支。

所以，可以判断这是一个串联电路。

2. 例二：电路图中有三个电阻，分别是R1、R2和R3。

根据观察电路图，我们可以发现这三个电阻是并列连接的，每个电阻之间没有其他连接。

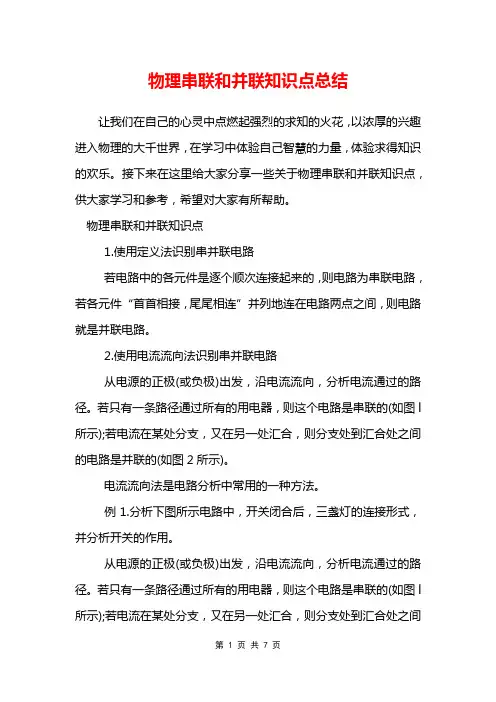

物理串联和并联知识点总结让我们在自己的心灵中点燃起强烈的求知的火花，以浓厚的兴趣进入物理的大千世界，在学习中体验自己智慧的力量，体验求得知识的欢乐。

接下来在这里给大家分享一些关于物理串联和并联知识点，供大家学习和参考，希望对大家有所帮助。

物理串联和并联知识点1.使用定义法识别串并联电路若电路中的各元件是逐个顺次连接起来的，则电路为串联电路，若各元件“首首相接，尾尾相连”并列地连在电路两点之间，则电路就是并联电路。

2.使用电流流向法识别串并联电路从电源的正极(或负极)出发，沿电流流向，分析电流通过的路径。

若只有一条路径通过所有的用电器，则这个电路是串联的(如图l 所示);若电流在某处分支，又在另一处汇合，则分支处到汇合处之间的电路是并联的(如图2所示)。

电流流向法是电路分析中常用的一种方法。

例1.分析下图所示电路中，开关闭合后，三盏灯的连接形式，并分析开关的作用。

从电源的正极(或负极)出发，沿电流流向，分析电流通过的路径。

若只有一条路径通过所有的用电器，则这个电路是串联的(如图l 所示);若电流在某处分支，又在另一处汇合，则分支处到汇合处之间的电路是并联的(如图2所示)。

电流流向法是电路分析中常用的一种方法。

例1.分析下图所示电路中，开关闭合后，三盏灯的连接形式，并分析开关的作用。

分析：用“电流流向法”来判断.在图甲所示的电路中，从电源的正极出发，电流依次通过了灯L1、L2和L3，电路中没有出现“分叉”，见图3的虚线所示，所以这三盏灯是串联的.在串联电路中，一个开关可以控制所有的用电器。

为识别图乙所示电路的连接方式，可以先用虚线将电流通过的所有路径在图中画出来,在图中可看出，电流的流向是：由此可看出灯L1、L2和L3分别在三条支路上，所以这三盏灯是并联的。

其中通过灯L1、L2的电流通过了开关S1，当开关S1断开时，灯L1、L2中没有电流通过，两灯熄灭，因此开关S1控制L1、L2两盏灯泡。

开关S2在干路上，控制三盏灯。

串并联电路识别专题(总12页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除串、并联电路的识别专题1．请写出下列各电路图中，当开关闭合时灯泡的连接方式：(1)________ (2)_________ (3)________ (4)________(5)________ (6)_________ (7)________ (8)____________ 串联电路并联电路 定义 电路中所有的元件是逐个顺次首尾连接起来的。

电路中各元件并列连接在电路的两点间。

电路连接特点： 串联的整个电路只有一条电流的路径，各用电器依次相连，没有“分支点”。

并联电路由干路和几条支路组成，有“分支点”。

每条支路各自和干路形成回路，有几条支路，就有几个回路。

用电器工作特点： 各用电器相互影响，电路中若有一个用电器不工作，其余的用电器就无法工作。

在并联电路中各用电器之间互不影响。

某一条支路中的用电器若不工作，其他支路的用电器仍能工作。

（比如教室里的电灯，有一只烧坏，其它的电灯仍然能亮。

这就是互不影响。

） 开关控制特点： 串联电路中的开关控制整个电路，开关位置变了，对电路的控制作用没有影响。

即串联电路中开关的控制作用与其在电路中的位置无关。

并联电路中，干路开关的作用与支路开关的作用不同。

干路开关起着总开关的作用，控制整个电路。

而各条支路开关只控制它所在的那条支路。

实例 装饰用的“满天星”小彩灯，就是串联的。

家用电路中的开关与它所控制的用电器之间也是串联的。

教室里的电灯、马路上的路灯、家庭中的电灯、电风扇、电冰箱、电视机等用电器之间都是并联在电路中的。

(9)________ (10)_________ (11)________ (12)________(13)_________ (14)________ (15)________(16)____________ (17)____________ (18)____________(19)____________ (20)____________ (21)____________2．开关断开、闭合时电路的识别：（1）如图所示电路中，要使灯L1和L2连接成并联电路，应闭合开关___________；要使两灯连接成串联电路，应闭合开关___________，同时断开开关___________。
