基站基础知识培训

移动通信基站基础知识1. 概述1.1 定义：移动通信基站是指用于无线电频率传输的设备，将用户方式与核心网络连接起来，并提供语音、数据和其他增值服务。

1.2 功能：接收并发送无线电信号、进行调制解调、实现蜂窝覆盖等功能。

2. 基本组成部分2.1 天线系统：- 主要作用是发射和接收无线电波，在不同方向上提供覆盖范围。

- 分为室内天馈系统和室外天馈系统两种类型。

2.2 收发器（Transceiver）：- 负责对数字信息进行模拟转换，以便在空中传播或从空中接受到的信息能够被处理。

3.功放（Power Amplifier）- 将低功率输入转化为高功率输出，确保有效地扩大信号强度。

4.控制单元 (Control Unit)－负责管理整个基站运行状态,包含了各类监测报警装置及故障自检程序.5.时钟源(Clock Source)－提供精准时间参考给所有子卡槽板块使用.6.配套设施:包括电源系统、传输设备和辅助设施等。

7. 基站类型7.1 宏基站：覆盖范围广，信号强度稳定，在城市或乡村中使用。

7.2 微基站：用于补充宏基站的覆盖区域，提供更好的网络连接质量。

7.3 蜂窝小区（Cell）: 将通信服务划分为不同的蜂窝单元进行管理，并通过频率复用技术实现高容量通信。

8.安装与维护- 遵循相关规程要求及操作手册完成各项工作, 并确保每个组件正常运行.9.法律名词及注释：- 移动通信基站 (Mobile Communication Base Station) : 指将用户方式与核心网络相连并提供语音、数据和增值业务功能的无线电频率传输设备。

10.本文档涉及附件:[在此处添加具体附件名称]。

基站代维培训材料－基站部分一、移动通信基础知识1、什么叫移动通信移动通信是指移动体之间，或移动体与固定体之间的通信。

通常移动通信是一个有线和无线相结合的通信系统，由于其可移动性特点，使人们随时随地进行各种信息交互成为可能。

移动通信是有线通信的延伸，与有线通信相比具有以下特点：1）终端用户的移动性：移动通信的主要特点在于用户的移动性，需要随时知道用户当前位置，以完成呼叫、接续等功能；用户在通话时的移动性，还涉及到频道的切换问题等。

2）无线接入方式：移动用户与基站系统之间采用无线接入方式，存在频率资源的有限性、用户与基站系统之间信号的干扰（频率利用、建筑物的影响、信号的衰减等）、信息（信令、数据、话路等）的安全保护（鉴权、加密）等。

3）漫游功能：移动通信网之间的自动漫游，移动通信网与其他网络的互通（公用电话网、综合业务数字网、数据网、专网、现有移动通信网等），各种业务功能的实现等（电话业务、数据业务、短消息业务、智能业务等）。

移动通信经历了由第一代模拟移动通信向第二代数字移动信的发展过程。

目前比较成熟的数字移动通信制式主要有TDMA和CDMA两种方式，其中采用TDMA多址方式的GSM体制发展最引人注目。

GSM是“Global System for Mobile Communications”（全球移动通信系统）的缩写。

八十年代初期，当模拟移动通信系统刚投入市场时，欧洲的电信运营部门就发现模拟移动制式在容量、兼容性以及业务能力等方面都存在着相当大的局限性。

1982年欧洲邮电主管部门会议（CEPT）成立了一个称作GSM的专题小组，当时的GSM意为“Group Special Mobile”，即移动通信特别小组，该小组的使命就是制定使用于欧洲各国的一种数字通信系统的规范。

经过6年的研究、实验和比较，最终就采用窄带时分多址（TDMA ）方式、规则脉冲激励－长期预测编码（RPE-LTP ）和高斯基带滤波最小频移键控调制方式（GMSK ）取得了共识，并制定了统一的技术规范。

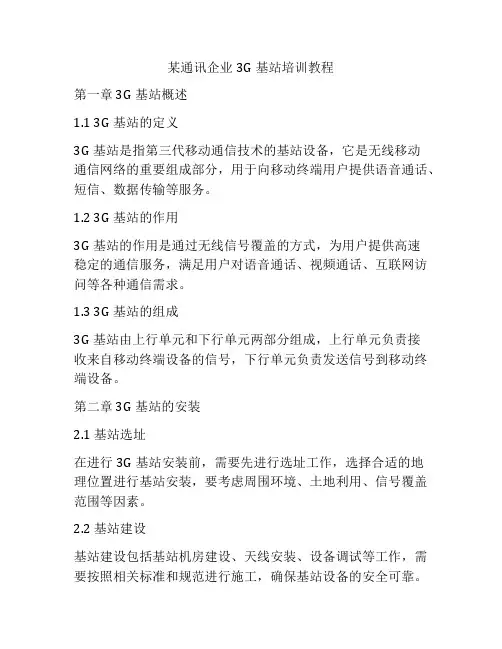

某通讯企业3G基站培训教程第一章 3G基站概述1.1 3G基站的定义3G基站是指第三代移动通信技术的基站设备，它是无线移动通信网络的重要组成部分，用于向移动终端用户提供语音通话、短信、数据传输等服务。

1.2 3G基站的作用3G基站的作用是通过无线信号覆盖的方式，为用户提供高速稳定的通信服务，满足用户对语音通话、视频通话、互联网访问等各种通信需求。

1.3 3G基站的组成3G基站由上行单元和下行单元两部分组成，上行单元负责接收来自移动终端设备的信号，下行单元负责发送信号到移动终端设备。

第二章 3G基站的安装2.1 基站选址在进行3G基站安装前，需要先进行选址工作，选择合适的地理位置进行基站安装，要考虑周围环境、土地利用、信号覆盖范围等因素。

2.2 基站建设基站建设包括基站机房建设、天线安装、设备调试等工作，需要按照相关标准和规范进行施工，确保基站设备的安全可靠。

2.3 基站调试基站安装完成后需要进行调试工作，确保基站设备能够正常运行，包括信号覆盖测试、通信质量测试等。

第三章 3G基站的维护3.1 基站日常维护基站日常维护包括定期巡检、设备清洁、故障处理等工作，确保基站设备的正常运行。

3.2 基站故障处理当基站设备出现故障时，需要及时进行故障处理，包括故障排查、设备维修、恢复运行等工作。

3.3 基站性能优化为了提高基站设备的性能和服务质量，需要进行性能优化工作，包括小区优化、功率优化、信号覆盖优化等。

第四章 3G基站的升级4.1 基站软件升级随着通信技术的不断发展，3G基站的软件需要定期进行升级，以适应新的技术标准和业务需求。

4.2 基站硬件升级基站硬件升级包括设备更换、功能扩展等工作，以满足新的业务需求和提高基站设备的性能。

4.3 基站网络优化随着用户数量和通信需求的增加，需要对基站网络进行优化，以提高网络容量和覆盖范围。

结语通过本教程的学习，可以掌握3G基站的安装、维护、升级等基本技能，为通讯企业的通信网络建设和运维工作提供有力支持。

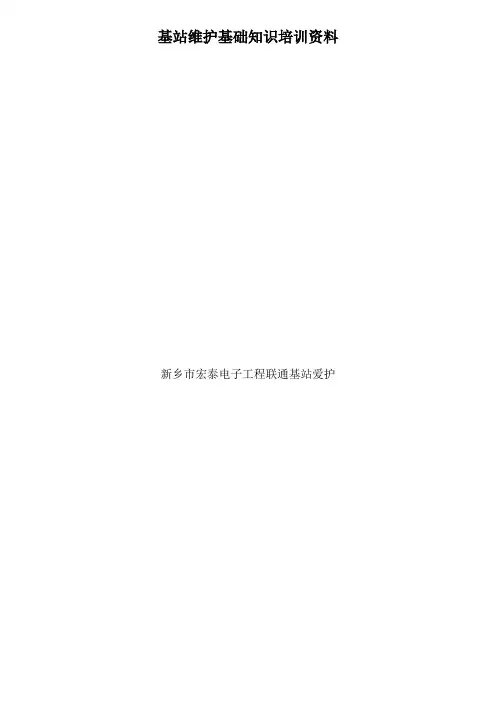

基站维护基础知识培训资料新乡市宏泰电子工程联通基站爱护新乡联通基站爱护培训资料〔初稿〕一、前言：联通公司无线网络是联通公司业务的支撑，无线网络的正常安全运行是联通公司整体进展的保证。

作为从事无线网络运行前端的基站爱护工作人员，只有不断从观念上、业务上提高，才能适应爱护工作的需要。

为更好的开展新乡业务区基站爱护工作，新乡基站爱护单位特组织了这份爱护培训资料，并将与9月份进行一次全员的业务技能培训，从规章制度、爱护流程、动力配套设备、BTS设备、传输设备、基站故障研判等方面，对全体爱护职员进行一次培训，力求使联通新乡业务区的基站爱护工作上升到新的层次。

二、基站主设备构成2.1北电BTS各功能板卡2.1.1 CPCMI BORAD：操纵传输板〔至少一块〕2.1.2CMCF BOARD：主控板〔必须有两块，on灯亮为主控〕CPCMI和CMCF成为主控层〔CBCF〕2.1.3 RECAL BOARD2.1.4 RF-COMBINER DP2.1.5 RF-COMBINER H2D〔合路器〕〔PA_in有两个口，只能接两个载频；int_0或int_1接分集接收板，主备用在接往分集接收板时应一致，主用在下，备用在上。

主备接反切换失败率高〕,2.1.6 RF-COMBINER H4D2.1．7 DRX BORAD：〔载频板〕TX OUT接PA板，RXD_IN和RXM_IN接分集接收板，上接上，下接下，端口一致。

〕2.1.8 PA BORAD〔功放〕2.1.9 SPLITTER BORAD：〔分集接收板〕2.1.10 TX-FILITER BORAD2.2北电BTS 结构以及各个模块功能介绍及常见故障处理业务 Tx信令 主接收 爱护治理 分集接收时钟同步 Tx 业务 主接收 信令 分集接收图1 S8000站结构图CBCF(基站操纵模块)TRXTRX耦合系统耦合系 统2.2.1 CBCF的要紧功能和作用●治理基站●治理Abis接口●内部和外部告警的治理●LAPD信令的集中和分配2.2.2 CBCF要紧有四块板卡组成分别是●CMCF(集成要紧公共功能板卡)●CPCMI(集成PCM接口板)●RECAL(远端操纵告警板)●BCFICO(BCF内部互联接口板)在日常爱护中，经常显现问题的板卡是CMCF和CPCMI，以下对这两块板卡作详细介绍。

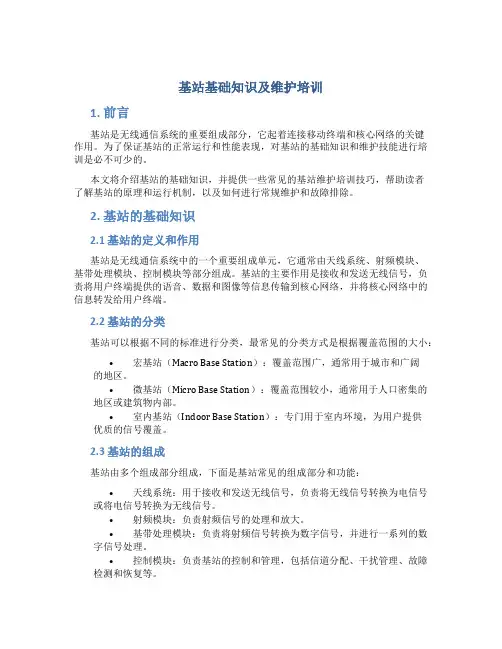

基站基础知识及维护培训1. 前言基站是无线通信系统的重要组成部分，它起着连接移动终端和核心网络的关键作用。

为了保证基站的正常运行和性能表现，对基站的基础知识和维护技能进行培训是必不可少的。

本文将介绍基站的基础知识，并提供一些常见的基站维护培训技巧，帮助读者了解基站的原理和运行机制，以及如何进行常规维护和故障排除。

2. 基站的基础知识2.1 基站的定义和作用基站是无线通信系统中的一个重要组成单元，它通常由天线系统、射频模块、基带处理模块、控制模块等部分组成。

基站的主要作用是接收和发送无线信号，负责将用户终端提供的语音、数据和图像等信息传输到核心网络，并将核心网络中的信息转发给用户终端。

2.2 基站的分类基站可以根据不同的标准进行分类，最常见的分类方式是根据覆盖范围的大小：•宏基站（Macro Base Station）：覆盖范围广，通常用于城市和广阔的地区。

•微基站（Micro Base Station）：覆盖范围较小，通常用于人口密集的地区或建筑物内部。

•室内基站（Indoor Base Station）：专门用于室内环境，为用户提供优质的信号覆盖。

2.3 基站的组成基站由多个组成部分组成，下面是基站常见的组成部分和功能：•天线系统：用于接收和发送无线信号，负责将无线信号转换为电信号或将电信号转换为无线信号。

•射频模块：负责射频信号的处理和放大。

•基带处理模块：负责将射频信号转换为数字信号，并进行一系列的数字信号处理。

•控制模块：负责基站的控制和管理，包括信道分配、干扰管理、故障检测和恢复等。

3. 基站的维护培训3.1 基站维护的重要性基站是通信网络的重要组成部分，它的正常运行和性能表现直接影响到用户的通信质量和网络的稳定性。

因此，对基站进行常规维护和及时排除故障是非常重要的。

3.2 基站维护的内容基站维护主要包括以下几个方面：•天线系统维护：包括天线的定期检查、清理和维修。

确保天线系统的正常工作和优良的信号覆盖。

移动通信基站基础知识移动通信基站基础知识1. 基站的定义移动通信基站是指提供无线通信覆盖和传输功能的设备，通过无线信号连接用户终端设备与移动通信网络。

2. 基站的功能移动通信基站主要具有以下功能：- 信号覆盖：提供无线信号覆盖范围，使用户终端设备能够接收和发送信号。

- 通信连接：建立用户终端设备和移动通信网络之间的通信连接。

- 信号传输：将用户终端设备发送的信号传输到移动通信网络，将移动通信网络的信号传输到用户终端设备。

- 数据处理：对用户终端设备发送和接收的数据进行处理和转发。

3. 基站的组成移动通信基站一般由以下组成部分构成：- 天线系统：负责接收和发送无线信号。

- 无线收发设备：负责将无线信号转换成电信号，以及将电信号转换成无线信号。

- 传输设备：负责将基站与移动通信网络之间的数据进行传输。

- 控制设备：负责控制基站的运行和管理。

- 电源系统：为基站提供电力供应。

4. 基站的工作原理移动通信基站的工作原理如下：- 接收信号：基站的天线系统接收到用户终端设备发送的信号。

- 信号处理：无线收发设备将接收到的信号进行处理，包括解码、解调等操作。

- 信号传输：经过传输设备的处理，信号被传输到移动通信网络，或者从移动通信网络传输到用户终端设备。

- 数据处理：基站的控制设备对接收到的数据进行处理，包括数据解析、转发等操作。

- 电力供应：基站的电源系统为基站提供稳定的电力供应，保证其正常运行。

5. 基站的分类根据不同的标准和功能，移动通信基站可以分为以下几类：- 宏基站：负责覆盖广阔的区域，提供大范围的通信服务。

- 微基站：一般安装在城市中心或者人口密集区域，提供较高的信号容量和速率。

- 室内基站：安装在室内环境中，提供室内的无线通信覆盖。

- 蜂窝式基站：通过多个小型基站组成网络，实现覆盖范围更广、信号质量更高的通信服务。

结论。

移动通信基站基础知识移动通信基站基础知识1. 基站概述移动通信基站是指提供移动通信服务的无线电传输设备，具有一定的无线通信范围。

基站通常由天线、射频设备、传输设备、控制设备等组成。

基站的主要功能是与移动终端设备建立无线通信连接，将用户的通信信号转换为数字信号并传输到核心网络。

2. 基站分类根据覆盖范围和功能，基站可以分为宏基站、微基站、室内分布系统等。

宏基站：覆盖范围广，通常设置在高地形上，提供室外广域覆盖。

微基站：覆盖范围相对较小，通常设置在城市中心或人口密集区域，提供室内和室外局域覆盖。

室内分布系统：用于提供室内覆盖，通常由分布天线、功分器、线缆等组成。

3. 基站组网方式移动通信基站的组网方式有多种，常见的包括星型组网、网状组网和混合组网。

星型组网：基站互相独立，通过连接到核心网进行通信。

网状组网：基站之间相互连接，形成一个覆盖区域，数据可以在基站之间传输。

混合组网：星型组网和网状组网相结合，灵活性更高。

4. 基站的覆盖范围基站的覆盖范围由多个因素决定，包括天线高度、发射功率、地形和建筑物等。

基站的覆盖范围通常分为三个区域：室内区域、室外区域和边缘区域。

不同区域的特点决定了通信质量和数据传输速率的差异。

5. 基站频段基站工作的频段由当地的通信管理机构分配，不同国家或地区有不同的频段分配规定。

常见的移动通信频段包括900MHz、1800MHz、2100MHz和2600MHz等。

基站频段的选择与当地的通信标准、频谱资源和技术发展等因素有关。

6. 基站技术随着移动通信技术的发展，基站技术也在不断创新。

目前，常用的基站技术包括2G、3G、4G和5G。

2G：第二代移动通信技术，提供语音和短信服务。

3G：第三代移动通信技术，提供语音和数据传输服务。

4G：第四代移动通信技术，提供高速数据传输和多媒体服务。

5G：第五代移动通信技术，具备更高的数据传输速率和更低的延迟，支持更多智能化应用。

7. 基站的维护与管理基站的维护与管理是移动通信运营商的重要任务。
