抗电磁干扰设计

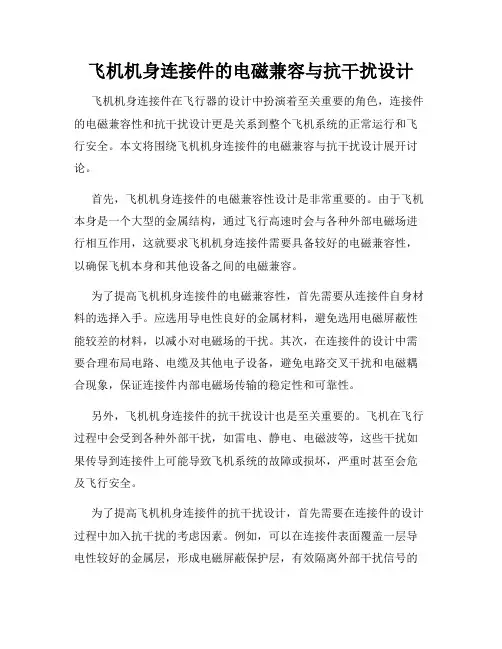

飞机机身连接件的电磁兼容与抗干扰设计飞机机身连接件在飞行器的设计中扮演着至关重要的角色，连接件的电磁兼容性和抗干扰设计更是关系到整个飞机系统的正常运行和飞行安全。

本文将围绕飞机机身连接件的电磁兼容与抗干扰设计展开讨论。

首先，飞机机身连接件的电磁兼容性设计是非常重要的。

由于飞机本身是一个大型的金属结构，通过飞行高速时会与各种外部电磁场进行相互作用，这就要求飞机机身连接件需要具备较好的电磁兼容性，以确保飞机本身和其他设备之间的电磁兼容。

为了提高飞机机身连接件的电磁兼容性，首先需要从连接件自身材料的选择入手。

应选用导电性良好的金属材料，避免选用电磁屏蔽性能较差的材料，以减小对电磁场的干扰。

其次，在连接件的设计中需要合理布局电路、电缆及其他电子设备，避免电路交叉干扰和电磁耦合现象，保证连接件内部电磁场传输的稳定性和可靠性。

另外，飞机机身连接件的抗干扰设计也是至关重要的。

飞机在飞行过程中会受到各种外部干扰，如雷电、静电、电磁波等，这些干扰如果传导到连接件上可能导致飞机系统的故障或损坏，严重时甚至会危及飞行安全。

为了提高飞机机身连接件的抗干扰设计，首先需要在连接件的设计过程中加入抗干扰的考虑因素。

例如，可以在连接件表面覆盖一层导电性较好的金属层，形成电磁屏蔽保护层，有效隔离外部干扰信号的干扰。

此外，在连接件制造过程中应尽量避免存在缺陷或损伤，避免产生电磁辐射或敏感点，降低干扰的影响程度。

综上所述，飞机机身连接件的电磁兼容与抗干扰设计是飞机设计中至关重要的一环。

优化连接件的电磁兼容性和抗干扰设计，能够有效确保飞机系统的正常运行和飞行安全，为飞行器的研制和使用提供了重要保障。

希望未来在飞机设计领域能够不断加强对连接件设计的研究和实践，为飞机系统的性能和可靠性提升而努力。

隔离开关的电磁干扰和抗干扰设计方法隔离开关是一种常用的电气设备，用于控制电路的通断。

在实际应用中，隔离开关可能会受到电磁干扰的影响，导致其正常工作受到影响甚至失效。

因此，为了保证隔离开关的可靠性和稳定性，我们需要对其进行电磁干扰的分析，并采取相应的抗干扰设计方法。

首先，让我们先来了解一下隔离开关的工作原理。

隔离开关一般由电磁铁、触点和联锁机构组成。

当电磁铁得到控制信号时，电磁铁能够产生磁场，使得触点闭合或断开，从而实现电路的通断控制。

然而，这种工作原理同时也让隔离开关容易受到电磁干扰的影响。

电磁干扰是指在电磁环境中，外部的电磁场或电磁信号对电气设备的干扰。

对于隔离开关而言，主要的电磁干扰包括电磁波辐射干扰、电磁感应干扰和电磁静电干扰。

针对电磁波辐射干扰，我们可以采取一些有效的措施来减少其对隔离开关的影响。

首先，隔离开关的设计应尽量减小电磁波辐射，例如通过合理布局和分隔触点阵列、采用屏蔽罩等方式。

此外，也可以通过使用滤波器来消除电磁波辐射干扰，滤波器的设计要考虑到隔离开关的工作频率和所需的滤波效果。

电磁感应干扰是由外部电磁场或电磁信号在隔离开关中产生感应电流而引起的。

为了减少电磁感应干扰，可以采取以下的抗干扰设计方法。

首先，可以通过在隔离开关周围设置屏蔽板来阻挡外部电磁场的进入。

其次，可以选用低电容、高电感的元件来减小感应电流的大小。

此外，还可以采用差模信号传输方式，并配合差模滤波器和差模放大电路来消除电磁感应干扰。

电磁静电干扰是由电荷或电场在隔离开关中产生的干扰。

为了抑制电磁静电干扰，可以采用一些静电屏蔽措施。

例如，可以在隔离开关的外部表面搭建静电屏蔽罩，屏蔽罩的导电性能较好，可以将电磁静电场导向地面。

此外，在隔离开关的设计中还可以采用绝缘隔离层，以隔离电磁静电场和电气元件之间的干扰。

除了以上的设计方法外，还可以通过合理的布线和接地设计来减小电磁干扰的影响。

首先，隔离开关的电源线和信号线要分开布置，避免相互干扰。

电力设备的电磁兼容性与抗干扰设计策略引言：随着现代科技的迅猛发展，电力设备在我们的日常生活中起着至关重要的作用。

然而，随之而来的问题是电磁兼容性和抗干扰设计问题，这是电力设备的关键挑战之一。

本文将讨论电磁兼容性的重要性，并提供一些抗干扰设计策略。

一、电磁兼容性的重要性电磁兼容性（EMC）是指一个电子设备在电磁环境中与其他设备协调工作的能力，也包括设备自身不会对其他设备造成电磁干扰。

良好的EMC设计可以确保设备在正常工作时不会干扰其他设备或受到其他设备的干扰。

这对于维持电力系统的稳定运行至关重要。

1. 电磁辐射与电磁感受EMC问题分为两个方面：电磁辐射和电磁感受。

电磁辐射是设备发出的电磁能量，可能对其他设备造成干扰，而电磁感受则是设备对外界电磁干扰的敏感性。

EMC设计需要考虑如何降低辐射并提高设备的抗干扰能力。

2. EMC对电力系统的影响电力设备是电力系统的核心组成部分，它们的正常运行对于电力系统的稳定性和安全性至关重要。

如果电磁兼容性不佳，设备可能会干扰其他设备的运行，造成电力系统故障和停机，对生活和生产造成不便。

二、抗干扰设计策略为了提高电磁兼容性并降低干扰，以下是一些常用的抗干扰设计策略。

1. 圆整地线布置良好的地线布置可以降低电路中的干扰电压和电流。

通过合理设计地线回路，可以减少回路的感应耦合，提高设备的抗干扰能力。

2. 滤波器的使用滤波器是常用的抗干扰器件，可以阻止高频信号进入设备或离开设备。

在电力设备的输入和输出端口上安装滤波器可以有效地减少干扰。

3. 屏蔽设计屏蔽是抑制电磁辐射和减弱电磁感受的有效手段。

通过在关键部件或电路附近添加屏蔽材料，可以阻止电磁波的传播和散射，减少干扰。

4. 系统级抗干扰设计除了在单个设备上实施抗干扰设计外，还可以通过系统级设计来提高电磁兼容性。

比如，通过优化电力系统的布局，减少设备之间的相互干扰。

三、示例：电力变压器的EMC设计作为电力系统的核心设备之一，电力变压器的EMC设计尤为重要。

简单的电磁干扰解决方案
电磁干扰是指电磁场中的无线电波或电磁辐射对电子设备的正常运行产生干扰。

以下是一些简单的电磁干扰解决方案：
1. 放置设备位置：将受干扰的设备尽可能远离潜在的干扰源，如高压电线、无线电设备等。

在布置设备时，尽量避免靠近可能引起干扰的电磁辐射源。

2. 使用屏蔽材料：对受干扰的设备进行屏蔽，可以使用金属屏蔽罩、屏蔽围栏或屏蔽材料，以减少外界电磁辐射对设备的影响。

3. 地线连接：确保设备和电源都有良好的地线连接。

良好的地线连接可以提供一个低阻抗路径，将电磁干扰导入地下，从而减少对设备的影响。

4. 滤波器：使用滤波器可以过滤掉电源线上的高频噪声，减少对设备的干扰。

可以考虑使用电源滤波器或信号线滤波器，根据具体情况选择适当的滤波器类型。

5. 立体布线：合理布置电缆和线束，尽量避免相互干扰。

使用屏蔽电缆或正确的绕线方法可以减少电磁干扰。

6. 使用抗干扰设备：对于关键设备，可以选择具有良好抗干扰性能的设备或元件。

这些设备通常具有较好的屏蔽性能和抗干扰设计，可以减少对外界电磁干扰的敏感度。

7. 降低信号传输功率：对于无线电设备或无线通信系统，降低传输功率可以减少电磁辐射范围，从而减少对其他设备的干扰。

这些是一些常见的简单电磁干扰解决方案，具体应根据实际情况和需求来选择和实施。

如果问题较为复杂或严重，建议咨询专业的电磁兼容性工程师进行详细的解决方案设计。

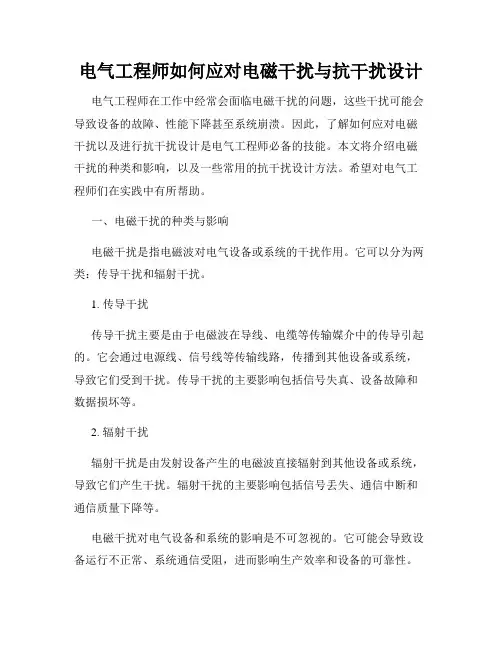

电气工程师如何应对电磁干扰与抗干扰设计电气工程师在工作中经常会面临电磁干扰的问题，这些干扰可能会导致设备的故障、性能下降甚至系统崩溃。

因此，了解如何应对电磁干扰以及进行抗干扰设计是电气工程师必备的技能。

本文将介绍电磁干扰的种类和影响，以及一些常用的抗干扰设计方法。

希望对电气工程师们在实践中有所帮助。

一、电磁干扰的种类与影响电磁干扰是指电磁波对电气设备或系统的干扰作用。

它可以分为两类：传导干扰和辐射干扰。

1. 传导干扰传导干扰主要是由于电磁波在导线、电缆等传输媒介中的传导引起的。

它会通过电源线、信号线等传输线路，传播到其他设备或系统，导致它们受到干扰。

传导干扰的主要影响包括信号失真、设备故障和数据损坏等。

2. 辐射干扰辐射干扰是由发射设备产生的电磁波直接辐射到其他设备或系统，导致它们产生干扰。

辐射干扰的主要影响包括信号丢失、通信中断和通信质量下降等。

电磁干扰对电气设备和系统的影响是不可忽视的。

它可能会导致设备运行不正常、系统通信受阻，进而影响生产效率和设备的可靠性。

二、抗干扰设计方法为了降低电磁干扰的影响，电气工程师可以采取一些抗干扰设计方法。

下面将介绍几种常用的方法。

1. 地线设计良好的地线设计是抗干扰的基础。

地线应该足够坚固，减少接地电阻，确保电气设备和系统能够快速排除干扰信号。

此外，地线应与其他系统单独分开，避免潜在的互连干扰。

2. 屏蔽设计屏蔽是一种有效地阻挡电磁波辐射的方法。

通过在设备或系统的周围添加金属屏蔽，可以减少电磁波的辐射，从而降低干扰的程度。

屏蔽设计应当细致入微，确保屏蔽效果良好。

3. 滤波设计滤波器可以帮助过滤掉来自电源线和信号线的干扰信号。

将滤波器正确地应用在电气设备和系统中，可以有效地降低干扰信号的水平，提高系统的免疫能力。

4. 设备间隔离在布置电气设备和系统时，应尽量避免不同设备之间的干扰。

例如，可以通过采用合理的设备间隔离距离，减少信号传递路径和相互干扰的机会。

5. 使用抗干扰器件选择具有良好抗干扰性能的器件对于抗干扰设计至关重要。

电磁干扰解决方案第1篇电磁干扰解决方案一、背景随着电子信息技术的高速发展，电磁干扰（Electromagnetic Interference, EMI）问题日益凸显，对各类电子设备的正常运行及人类健康造成潜在影响。

本方案旨在针对当前面临的电磁干扰问题，提供一套合法合规的解决策略。

二、目标1. 降低电磁干扰对电子设备的影响，确保设备正常运行。

2. 满足国家相关法规及标准要求，保障人类健康。

3. 提高电磁兼容性，降低故障率和维修成本。

三、解决方案1. 电磁干扰源识别（1）现场勘查：对疑似存在电磁干扰的场所进行现场勘查，了解其周围环境、设备布局等情况。

（2）电磁干扰源定位：利用专业的电磁干扰检测设备，对干扰源进行定位。

（3）数据分析：对检测数据进行详细分析，确定干扰源类型、强度等信息。

2. 电磁干扰抑制（1）设备选型：选择具有良好电磁兼容性的设备，从源头上降低电磁干扰。

（2）屏蔽：采用屏蔽材料或屏蔽结构，减少电磁波的辐射和传播。

（3）滤波：在设备电源输入和输出端安装滤波器，降低电磁干扰。

（4）接地：合理设计接地系统，降低设备间的干扰。

（5）布线优化：优化设备布线，避免长距离平行布线，减少电磁干扰。

3. 法规遵循与检测（1）法规遵循：根据国家相关法规和标准，确保电磁干扰解决方案的合法合规性。

（2）检测与评估：定期对电磁干扰抑制效果进行检测，评估是否符合相关标准。

4. 培训与宣传（1）培训：对相关人员进行电磁兼容知识培训，提高其对电磁干扰的认识。

（2）宣传：加强电磁干扰防护意识，提高全体员工的电磁兼容素养。

四、实施与监督1. 成立专项小组，负责电磁干扰解决方案的制定、实施和监督。

2. 制定详细的实施计划，明确责任人和时间节点。

3. 定期对实施进度和效果进行评估，及时调整方案。

4. 加强与相关部门的沟通协调，确保方案的有效实施。

五、总结本方案针对电磁干扰问题，提出了包括电磁干扰源识别、电磁干扰抑制、法规遵循与检测、培训与宣传等方面的解决方案。

变频器抗电磁干扰措施有哪些变频器是一种用于调节电动机转速的设备，它通过改变电源频率来控制电机的转速。

然而，由于其工作原理和电磁特性，变频器在工作过程中容易受到电磁干扰的影响。

为了保证变频器的正常工作和延长设备的使用寿命，必须采取一定的措施来抗电磁干扰。

1. 电磁屏蔽。

电磁屏蔽是最常见的抗电磁干扰措施之一。

通过在变频器的外壳和内部电路上添加屏蔽层，可以有效地阻止外部电磁波对设备的干扰。

屏蔽层通常采用导电材料制成，如铜箔、铝箔等，能够有效地吸收和屏蔽外部电磁波，保护设备的正常工作。

2. 地线连接。

良好的接地是抗电磁干扰的重要措施之一。

通过将变频器的外壳和内部电路与地线连接，可以有效地排除设备内部的静电和电磁干扰，保证设备的正常运行。

此外，地线连接还可以减少设备与外部环境的电磁耦合，提高设备的抗干扰能力。

3. 滤波器。

在变频器的输入端和输出端添加滤波器是抗电磁干扰的有效措施之一。

输入端滤波器主要用于滤除电源输入端的高频干扰信号，输出端滤波器主要用于滤除电机输出端的高频干扰信号。

通过滤波器的作用，可以有效地减少电磁干扰对设备的影响，保证设备的正常运行。

4. 等效电路设计。

在变频器的电路设计中，采用合理的等效电路设计是抗电磁干扰的重要手段之一。

通过合理设计电路的布局和连接方式，可以减少电路间的电磁耦合，减小电磁干扰的影响。

此外，合理设计电路的等效电路参数，可以提高电路的抗干扰能力，保证设备的正常工作。

5. 屏蔽电缆。

在变频器和电机之间采用屏蔽电缆连接是抗电磁干扰的有效措施之一。

屏蔽电缆通常具有导电屏蔽层，可以有效地阻止外部电磁波对信号传输的干扰，保证信号的准确传输。

此外，屏蔽电缆还可以减少电磁波对设备的影响，提高设备的抗干扰能力。

6. 环境监测。

定期对变频器周围的电磁环境进行监测是抗电磁干扰的重要手段之一。

通过监测周围的电磁干扰情况，可以及时发现和排除电磁干扰的影响，保证设备的正常运行。

此外，监测环境的变化还可以为设备的抗干扰措施提供参考依据，保证设备的稳定运行。

电路电磁兼容性设计如何设计抗干扰和抗辐射电路电磁兼容性（Electromagnetic Compatibility, EMC）是指电子设备在相互干扰和和外界电磁环境下能够正常工作的能力。

在电子产品的设计中，抗干扰和抗辐射电路的设计是确保电子设备在各种电磁环境下能够稳定运行的重要因素。

本文将讨论电路电磁兼容性设计中如何设计抗干扰和抗辐射电路。

一、抗干扰电路设计抗干扰电路设计是为了减少电子设备对外界电磁噪声的敏感度，防止其发生故障或误操作。

以下是几种常见的抗干扰电路设计方法：1. 电源线滤波器：通过在电源输入端添加滤波电路，能够滤除掉电源线上的高频噪声，减小对电子设备的影响。

2. 地线设计：良好的接地设计可以有效地抑制干扰信号的传播，例如通过增加接地电感和接地电容，形成低阻抗的接地路径。

3. 屏蔽设计：在电路板的设计中，使用屏蔽罩或金属层来遮蔽电子设备内部的干扰源，从而降低对周围环境的干扰。

4. 布线设计：合理的布线可以减少信号间的串扰，例如将高频信号线和低频信号线分开布置，避免相互干扰。

5. 过压保护设计：在电路中添加适当的过压保护电路，可以避免由于外界电磁干扰引起的过压情况，保护电子设备的正常工作。

二、抗辐射电路设计抗辐射电路设计是为了减少电子设备对外界电磁辐射的敏感度，防止其自身辐射对其他设备和系统造成干扰。

以下是几种常见的抗辐射电路设计方法：1. 圆孔规则：根据电磁波波长和孔洞尺寸之间的关系，设计合理大小的圆孔，使其具有较好的屏蔽性能。

2. 接地设计：良好的接地设计可以有效地将电磁辐射信号导入地面，减小辐射功率。

3. 电磁辐射滤波器：通过添加辐射滤波器，限制高频电流在电路中的传播，减少辐射发射。

4. 屏蔽设计：在电路板设计中增加屏蔽层或屏蔽导线，使电磁辐射局限在设备内部，减少对外界的辐射。

5. 地面平面分割：通过将地面平面划分为小的分区，降低不同分区之间电荷的流动速度，减小辐射功率。

三、电路模拟与仿真为了更好地评估电路的电磁兼容性性能，可以使用电磁仿真软件对电路进行模拟和仿真。

电磁干扰解决方案
《电磁干扰的解决方案》
随着现代科技的不断发展，电磁干扰问题也越来越突出。

电磁干扰指的是电磁场对设备或系统正常工作造成的影响，它可能导致通信中断、设备损坏甚至安全事故。

因此，如何解决电磁干扰成为了一个迫在眉睫的问题。

在面对电磁干扰问题时，我们可以采取以下解决方案：
1. 设备屏蔽：为了减少电磁干扰，可以在设备上采用屏蔽措施，如在电路板设计中添加屏蔽层、采用屏蔽壳体等，以阻隔外部电磁波的干扰。

2. 使用滤波器：在通信系统中，可以采用滤波器来削弱或者消除干扰信号，保证信号的稳定传输。

3. 地线布局优化：通过合理设计电子设备的地线布局，减少电磁干扰的传播，从而提高设备的抗干扰能力。

4. 电磁兼容性测试：在产品研发的早期阶段，进行电磁兼容性测试，及时发现并解决潜在的电磁干扰问题。

5. 频谱管理：在无线通信系统中，通过合理的频谱规划和管理，避免不同系统之间的频谱干扰，确保通信质量和可靠性。

总的来说，要解决电磁干扰问题，需要综合考虑设计、测试、
管理等多方面的因素。

通过合理的规划和技术手段，可以有效地解决电磁干扰问题，为现代科技的发展提供稳定的环境和保障。

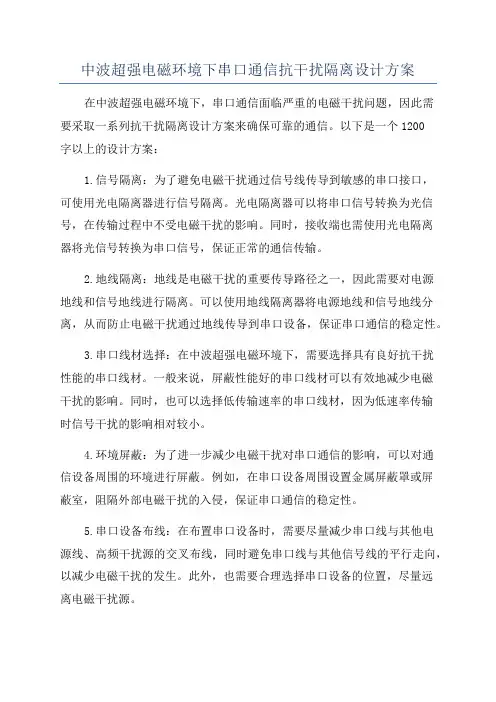

中波超强电磁环境下串口通信抗干扰隔离设计方案在中波超强电磁环境下，串口通信面临严重的电磁干扰问题，因此需要采取一系列抗干扰隔离设计方案来确保可靠的通信。

以下是一个1200字以上的设计方案：1.信号隔离：为了避免电磁干扰通过信号线传导到敏感的串口接口，可使用光电隔离器进行信号隔离。

光电隔离器可以将串口信号转换为光信号，在传输过程中不受电磁干扰的影响。

同时，接收端也需使用光电隔离器将光信号转换为串口信号，保证正常的通信传输。

2.地线隔离：地线是电磁干扰的重要传导路径之一，因此需要对电源地线和信号地线进行隔离。

可以使用地线隔离器将电源地线和信号地线分离，从而防止电磁干扰通过地线传导到串口设备，保证串口通信的稳定性。

3.串口线材选择：在中波超强电磁环境下，需要选择具有良好抗干扰性能的串口线材。

一般来说，屏蔽性能好的串口线材可以有效地减少电磁干扰的影响。

同时，也可以选择低传输速率的串口线材，因为低速率传输时信号干扰的影响相对较小。

4.环境屏蔽：为了进一步减少电磁干扰对串口通信的影响，可以对通信设备周围的环境进行屏蔽。

例如，在串口设备周围设置金属屏蔽罩或屏蔽室，阻隔外部电磁干扰的入侵，保证串口通信的稳定性。

5.串口设备布线：在布置串口设备时，需要尽量减少串口线与其他电源线、高频干扰源的交叉布线，同时避免串口线与其他信号线的平行走向，以减少电磁干扰的发生。

此外，也需要合理选择串口设备的位置，尽量远离电磁干扰源。

6.串口线接头处理：串口线的接头是电磁干扰的敏感区域，需采取一些措施进行防护。

例如，在接头处使用金属屏蔽罩或金属箔对接头进行屏蔽；同时，接头处还可以加装磁石或铁壳，以增强接头的屏蔽性能。

7.控制信号优化：对于串口通信中的控制信号，可以采取一些优化策略来抵抗电磁干扰。

例如，增加控制信号的电平标志位，通过电平检测的方式来判断信号的有效性；同时，也可以增加控制信号的冗余度，通过重复发送来提高抗干扰能力。

总之，在中波超强电磁环境下，串口通信抗干扰隔离设计方案需要综合考虑信号隔离、地线隔离、串口线材选择、环境屏蔽、布线优化、接头处理和控制信号优化等多个方面。

抗干扰设计的基本原则
抗干扰设计的基本任务是使系统或装置既不因外界电磁于扰的影响而误动作或丧失功能:
也不向外界发送过大的噪声干扰，以免影响其他系统或装置正常工作，所以其设计主要遵循下列三个原则:
(1)抑制噪声源，直接消除干扰产生的原因:
(2)切断电磁干扰的传递途径，或者提高传递途径对电磁干扰的衰减作用，以消除噪声源和受扰设备之间的噪声耦合;
(3)加强受扰设备抵抗电磁干扰的能力，降低其噪声敏感度。

为实现上述原则，对于具体电磁环境的噪声与干扰的物理性质、噪声产生的机理、噪声的频谱特性、噪声的传递方式、受扰设备本身的抗扰性能等，不仅要有定性了解，还要有定量分析，这样才能得到好的效果。

目前国内外在这方面虽然已有大量实验经验，但在定量方面具体的测试、试验方法还是较少的。

许多问题尚有待进一步研究。

电路设计抗干扰措施在电路设计中，抗干扰措施是非常重要的，可以有效地减少或消除各种电磁干扰对电路正常运行造成的影响。

下面将介绍一些常见的抗干扰措施。

1.地线设计地线在电路中起到连接电路各个部分的作用，它功德很大程度上影响了电路的干扰抗能力。

在地线设计中，应尽量缩短地线的长度，减小地线的电阻和电感，并采用良好的接地方式。

另外，应避免地线与信号线和电源线的交叉，以减少互相干扰。

2.滤波器的使用滤波器是抗干扰的重要组成部分，可以帮助滤除电路中的高频干扰信号。

常见的滤波器包括低通滤波器、高通滤波器、带通滤波器和带阻滤波器。

在设计中，可以根据具体干扰源的频率特性选择合适的滤波器，并将其放置在电路的输入和输出端口。

3.屏蔽措施屏蔽是通过屏蔽材料将电路部件与外界环境隔离开来，阻止干扰信号的进入或电磁辐射的泄漏。

常用的屏蔽材料包括金属泡沫、金属网、金属薄膜和金属壳体。

在设计中，可以根据需要在电路周围设置适当的屏蔽层来保护电路免受干扰。

4.接地和屏蔽电流的设计在设计电路时，接地是非常重要的一项工作。

良好的接地设计可以有效降低电路的串扰和电磁干扰。

在接地设计中，应尽量缩短接地线路的长度、宽度和电阻，并采用低电阻的接地方式。

此外，还需要注意屏蔽电流的设计，避免屏蔽电流造成的地回流问题。

5.信号线和电源线的布局信号线和电源线是电路中最容易受到干扰的部分。

在布局设计中，应尽量避免信号线和电源线的交叉和平行排列，以减少互相干扰。

可以通过增加信号层的层数和合理分配信号线和电源线的位置来降低干扰。

6.过滤器的选择在电路设计中，可以使用各种过滤器来减少电源线和信号线上的干扰。

常见的过滤器包括RC滤波器、LC滤波器和PI滤波器。

过滤器的选择应根据具体的干扰频率和功率要求来确定。

7.抑制共模信号的方法共模信号是一种常见的干扰信号，可以通过使用差模电路来抑制。

差模电路可以将共模信号转换为差模信号，并将其降噪。

常见的差模电路包括差动放大器和差分输入电路。

电路中的电磁兼容性与抗干扰设计电磁兼容性（Electromagnetic Compatibility，简称EMC）与抗干扰设计在电路领域中起着至关重要的作用。

电磁兼容性指的是电子设备在工作状态下，能够和其他电子设备以及电磁环境相互协调工作，而不会产生互相干扰或者被干扰的现象。

抗干扰设计则是指在电路设计过程中采取一系列措施，以降低设备受到外界电磁干扰的能力以及设备对其他电子设备造成的干扰。

一、电磁兼容性原理电磁兼容性的实现需要考虑两个方面，即电磁辐射和电磁敏感性。

电磁辐射是指设备在工作时所产生的电磁波通过空间传播，可能对周围的设备产生干扰。

电磁敏感性则是指设备对来自其他设备或者外界电磁场的干扰信号产生的相应。

要保证设备的兼容性，需要在设计过程中考虑这两个方面。

为了满足电磁兼容性的要求，设计师需要进行以下工作：1. 电磁辐射控制：通过合理布局，减少电路中的回路面积，降低电流回路的长度，采用屏蔽技术等方法，控制电磁辐射功率的大小，使其在国际标准规定的范围内。

2. 电磁敏感性控制：通过合理设计，采用屏蔽技术，减少设备对来自外界电磁场的敏感度，降低设备对干扰信号的响应。

3. 地线布局：良好的地线布局能够减少地线串扰，提高系统的抗干扰能力。

这包括合理的地线引出方法，减少地线共振等。

4. 滤波器的应用：在电路中加入滤波器能够减少电源线上的高频干扰，并降低设备的辐射噪声。

5. 屏蔽的使用：采用金属盖、金属屏蔽壳等方法，将设备的敏感部分与外界隔离，减少干扰的传播。

二、抗干扰设计的实施1. 设备的框架结构设计：在设备的设计中，应该合理布局各个电路部分，避免电路之间的相互干扰。

对于敏感部分应该采取隔离措施。

2. 电源线设计：电源线是设备中一个重要的噪声源，合理的电源线设计可以有效降低干扰对设备造成的影响。

包括电源线的滤波、地线的设计等。

3. 地线设计：地线是保证设备安全运行的重要组成部分，合理的地线设计可以降低设备对外部干扰的敏感性，防止干扰信号进入设备。

轨道车辆车门状态检测系统的电磁兼容与抗干扰设计随着城市轨道交通的快速发展，车门状态检测系统在保障乘客安全以及准确判断车门状态方面起着重要作用。

然而，在轨道车辆的复杂电磁环境下，系统的电磁兼容性与抗干扰能力显得尤为重要。

本文将探讨轨道车辆车门状态检测系统的电磁兼容与抗干扰设计方案。

一、轨道车辆电磁环境分析在轨道车辆运行的过程中，电动机、制动器、牵引系统等设备会产生较大的电磁干扰。

同时，周围的通信设备、信号系统以及其他电气设备也会对车门状态检测系统产生电磁干扰。

因此，我们需要首先对轨道车辆的电磁环境进行全面的分析。

二、电磁兼容设计原则针对轨道车辆车门状态检测系统，我们可以采取以下几个原则来进行电磁兼容设计：1. 电路设计原则：合理布局电路板，降低线路的长度和面积；采用屏蔽罩和分隔墙隔离敏感电路与其他电路；选择低频传输线，减小传输线的辐射干扰。

2. 接地设计原则：保证系统内部和外部的接地系统一致，即在同一电位下，减小接地回路的共模干扰。

3. 屏蔽设计原则：对敏感电路进行屏蔽设计，将敏感电路与其他电路隔离，以减少电磁辐射干扰。

4. 滤波设计原则：在电源接口处设置滤波器，滤除电源线上的高频噪声，保证系统的电源质量。

三、抗干扰设计方案在轨道车辆车门状态检测系统中，根据以上电磁兼容设计原则，我们可以采取以下抗干扰设计方案：1. 信号线的屏蔽与布线：对于信号传输线路，采用屏蔽线或者双绞线进行布线，同时与电源线和高功率线路保持一定的距离，减少电磁干扰。

2. 信号线的滤波与隔离：在信号引出端设置低通滤波器，滤除高频噪声；采用光电隔离器或者继电器对信号进行电气隔离，防止可能的接地回路干扰。

3. 引入屏蔽罩与隔离墙：在车门状态检测系统的电路板上引入屏蔽罩，隔离敏感电路与其他电路；同时采用分隔墙隔离不同电路模块，减少相互干扰。

4. 地线设计与接地回路：采用星形接地方式，保证所有设备以及金属结构物等都接到相同的地点；合理设计地线，减小接地回路面积，提高接地效果。

电磁兼容设计方法
电磁兼容（Electromagnetic Compatibility，EMC）设计是一种保证电子设备在同一环境中共存互不干扰的设计方法。

下面介绍一些常用的电磁兼容设计方法：
1. 总体设计：在产品设计的早期阶段，就应考虑电磁兼容性，确定设备的功能、电路板布局、信号线路走向等。

通过科学的总体设计，可以减少电磁干扰源，防止发生电磁干扰问题。

2. 接地设计：良好的接地系统可以提供低阻抗的电流回路，减少电流环路的面积和长度，减小电磁干扰。

在接地设计中要注意避免接地回路的串扰，采用单点接地，尽量避免共模干扰。

3. 滤波器设计：通过采用滤波器来减小电源线上的干扰，包括使用电源滤波器、信号线滤波器等。

滤波器可以阻止高频噪声进入到设备中，使设备正常运行。

4. 屏蔽设计：电磁屏蔽是一种减小电磁辐射和接收的有效方法，可以通过使用金属屏蔽盒、屏蔽罩、屏蔽材料等来减小电磁辐射和敏感接收器的电磁干扰。

5. 电路板布局：合理的电路板布局可以减小电磁干扰，如分隔高频和低频信号线路，减小回路的面积和长度，避免干扰源和敏感器件的靠近等。

6. 测试与验证：在设计完成后，进行电磁兼容性测试和验证，以确保产品满足
相关的电磁兼容性规范和标准。

注意：以上仅为一些常用的电磁兼容设计方法，具体的方法应根据具体产品的特点和需求来确定。

下面的一些系统要特别注意抗电磁干扰：(1)微控制器时钟频率特别高，总线周期特别快的系统。

(2)系统含有大功率，大电流驱动电路，如产生火花的继电器，大电流开关等。

(3)含微弱模拟信号电路以及高精度A/D变换电路的系统。

为增加系统的抗电磁干扰能力采取如下措施：(1) 选用频率低的微控制器：选用外时钟频率低的微控制器可以有效降低噪声和提高系统的抗干扰能力。

同样频率的方波和正弦波，方波中的高频成份比正弦波多得多。

虽然方波的高频成份的波的幅度，比基波小，但频率越高越容易发射出成为噪声源，微控制器产生的最有影响的高频噪声大约是时钟频率的3倍。

(2) 减小信号传输中的畸变微控制器主要采用高速CMOS技术制造。

信号输入端静态输入电流在1mA左右，输入电容10PF左右，输入阻抗相当高，高速CMOS电路的输出端都有相当的带载能力，即相当大的输出值，将一个门的输出端通过一段很长线引到输入阻抗相当高的输入端，反射问题就很严重，它会引起信号畸变，增加系统噪声。

当Tpd＞Tr时，就成了一个传输线问题，必须考虑信号反射，阻抗匹配等问题。

信号在印制板上的延迟时间与引线的特性阻抗有关，即与印制线路板材料的介电常数有关。

可以粗略地认为，信号在印制板引线的传输速度，约为光速的1/3到1/2之间。

微控制器构成的系统中常用逻辑电话元件的Tr（标准延迟时间）为3到18ns之间。

在印制线路板上，信号通过一个7W的电阻和一段25cm长的引线，线上延迟时间大致在4~20ns之间。

也就是说，信号在印刷线路上的引线越短越好，最长不宜超过25cm。

而且过孔数目也应尽量少，最好不多于2个。

当信号的上升时间快于信号延迟时间，就要按照快电子学处理。

此时要考虑传输线的阻抗匹配，对于一块印刷线路板上的集成块之间的信号传输，要避免出现Td＞Trd的情况，印刷线路板越大系统的速度就越不能太快。

用以下结论归纳印刷线路板设计的一个规则：信号在印刷板上传输，其延迟时间不应大于所用器件的标称延迟时间。

防电磁波干扰设计1.EMI (Electro Magnetic Interference) 即电磁干扰。

传播方式有辐射和传导.2.重要的规章：美国的FCC（Federal Communication Commision）西德的VDE (Verband Deutscher Electrotechniker)IEC(国际电子技术委员会)的CISPR（Comite International Spe Ciai Des Perturbationss Dadioelectriques）3.管制程度商业用的产品要符合Class A.一般家庭用要符合Class B4.防止电磁干扰的对策零件选择适当电子零件可减少2~3dB电路Layout 电路板Pattern设计改变噪声FILTER 电源的噪声可采取1 OW PASS FILTER接地高频回路采取多点接地之原则CABLE 采用屏蔽之CABLEConnector 采用屏蔽之Connector外壳金属壳，塑料壳表面导电材料处理：无电解电镀，ZINC SPRAY，铝蒸镀，导电漆喷涂，以及用金属箔贴附或直接以导电性塑料料成型.5.导电性须考虑因素温度，湿度，老化及Impact试验，黏着试验须合乎UL746C的规定，结果在程度4以上（剥离在5%以内）6.表面电阻的定义比电阻R r=△V/I * S/ l电阻R s=R r/t (Ω)7屏蔽效应电场之屏蔽效应S dB=20 log E1/E2磁场之屏蔽效应S dB=20 log H1/H2其中E1, H1是入射波长强度，E2，H2是穿透波长强度屏蔽效应(Shielding Effectiveness)SE=R+A+BR: 反射衰减：R=168+10log(c/p * 1/f)A: 吸收衰减: A=1.38 * t√f*c*pB: 多次反射衰减: 通常可忽略其中, c是相对导电系数，f是频率, p是相对导磁系数，t是遮蔽之厚度.7.防电磁干扰设计屏蔽层如有孔洞等之开口会使屏蔽电流收到影响，为了使电流顺畅，可把长孔改成多个小圆孔.含排列孔的屏蔽有以下几个因素影响孔的最大直径d , 孔数n, 孔间距c, 屏蔽厚度t, 噪声源和孔之距离r, 电磁波频率f, 其中d, n, f 越小越好，c, t, r 越大越好.外壳间接缝对屏蔽效应的关系1.必须保持导电性接触，故不可喷不导电漆。
