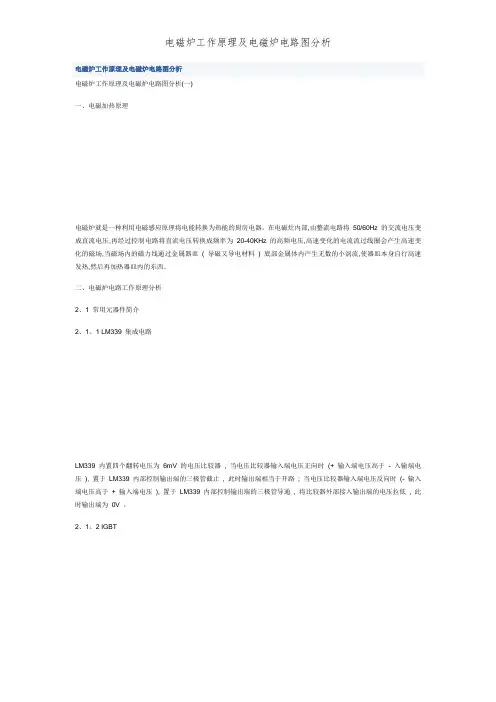

电磁炉工作原理及电磁炉电路图分析
电磁炉工作原理及电磁炉电路图分析电磁炉工作原理及电磁炉电路图分析(一)一、电磁加热原理电磁炉就是一种利用电磁感应原理将电能转换为热能的厨房电器。
在电磁灶内部,由整流电路将50/60Hz 的交流电压变成直流电压,再经过控制电路将直流电压转换成频率为20-40KHz 的高频电压,高速变化的电流流过线圈会产生高速变化的磁场,当磁场内的磁力线通过金属器皿( 导磁又导电材料) 底部金属体内产生无数的小涡流,使器皿本身自行高速发热,然后再加热器皿内的东西。
二、电磁炉电路工作原理分析2、1 常用元器件简介2、1、1 LM339 集成电路LM339 内置四个翻转电压为6mV 的电压比较器, 当电压比较器输入端电压正向时(+ 输入端电压高于- 入输端电压), 置于LM339 内部控制输出端的三极管截止, 此时输出端相当于开路; 当电压比较器输入端电压反向时(- 输入端电压高于+ 输入端电压), 置于LM339 内部控制输出端的三极管导通, 将比较器外部接入输出端的电压拉低, 此时输出端为0V 。
2、1、2 IGBT绝缘双栅极晶体管(Iusulated Gate Bipolar Transistor)简称IGBT,就是一种集BJT的大电流密度与MOSFET等电压激励场控型器件优点于一体的高压、高速大功率器件。
目前有用不同材料及工艺制作的IGBT, 但它们均可被瞧作就是一个MOSFET输入跟随一个双极型晶体管放大的复合结构。
IGBT有三个电极(见上图), 分别称为栅极G(也叫控制极或门极) 、集电极C(亦称漏极) 及发射极E(也称源极) 。
从IGBT的下述特点中可瞧出, 它克服了功率MOSFET的一个致命缺陷, 就就是于高压大电流工作时, 导通电阻大, 器件发热严重, 输出效率下降。
IGBT的特点:1、电流密度大, 就是MOSFET的数十倍。
2、输入阻抗高, 栅驱动功率极小, 驱动电路简单。
3、低导通电阻。
在给定芯片尺寸与BVceo下, 其导通电阻Rce(on) 不大于MOSFET的Rds(on) 的10%。
电磁炉原理与维修通用课件
及时维修
如发现电磁炉出现故障或 异常情况，应及时联系专 业人员进行维修，切勿自 行拆解或修理。
05
电磁炉发展与展望
新型电磁炉介绍
高效能电磁炉
采用新型材料和高效线圈，提高 热效率，减少能源浪费。
多功能电磁炉
除了基本的加热功能，还具备蒸、 煮、炸等多种功能，满足用户多样 化需求。
智能化电磁炉
配备智能控制系统，可实现远程操 控、定时预约等功能，提升用户体 验。
电磁感应加热特点
电磁感应加热具有高效、环保、 安全等优点，能够实现快速均匀 加热，同时避免了传统电热丝加 热的氧化和烧断问题。
电磁炉的种类和特点
01 02
按功能分类
电磁炉按功能可分为单功能电磁炉和多功能电磁炉。单功能电磁炉只能 实现一种加热方式，而多功能电磁炉则具有多种加热模式，能够满足不 同烹饪需求。
电磁炉原理与维修通 用课件
xx年xx月xx日
• 电磁炉原理 • 电磁炉维修基础 • 电磁炉维修实践 • 电磁炉保养与维护 • 电磁炉发展与展望
பைடு நூலகம்目录
01
电磁炉原理
工作原理
电磁炉工作原理
电磁炉利用电磁感应原理，通过在炉体内产生交变磁场， 使放置在炉面上的铁磁性锅具底部产生电流，进而在锅具 内加热食物。
电烙铁：用于焊接电子元件和 导线。
焊锡、导线、绝缘胶带等：用 于修复电路和元件连接。
安全注意事项
断电操作
在进行电磁炉维修前， 务必先关闭电源，避免
触电风险。
避免短路
在拆解电路板时，不要 将导线随意搭接，以免
造成短路。
注意高温元件
在维修过程中，避免触 碰高温元件，如功率管
和加热线圈。
电磁炉原理.ppt
电磁炉原理及应用
指导老师:杨晓梅
制作人：王坤 李龙翔
组长：李龙翔
06级物电8班 2007年1１月11 3日
一、什么是电磁炉 二、电磁炉的发展历史 三、电磁炉的主要构成 四、电磁炉的工作原理 五、电磁炉的优点 六、电磁炉是否对人体健康有危害 七、预防电磁炉电磁辐射
2
一、什么是电磁炉
3
场；磁力线就穿过锅体，使 锅底里感应产生大量强涡流。 当涡流受材料电阻的阻碍时， 就发出大量的高热，将饭菜 煮熟。电磁灶产生的交变磁 场，还会使锅的分子随着作 不停歇的运动，造成分子间 的摩擦生热。涡流热和分子 运动的热都是直接发
生在锅本身的，基本上没有能量传递的损耗，所以电磁灶 的热效率可高达80%，约比煤气灶高出一倍；在采用不同 烹调方法时，只要调整流过线圈电流的大小，就可以将温 度调高调低。
2、 更安全（无明火烹调好处多）
电磁炉使用效果与煤气灶完全不同，在使用过 程中即不会产生明火，炉面本身亦不发热，即
使将汽油洒在炉面上也不会引起燃烧，绝不会
如其它灶具经常导致火灾事件，更不存在因泄
漏煤气而引发的种种事端。
10
3、 更环保（卫生、清洁）
因为在铁物质利用磁场感应加热，不释放任何物 质，无火、无烟、无味，也不升高室温；而传统 的煤炭、石油气、煤气燃烧时，因燃烧空气，以 致室温不断上升，厨房油烟不断增多，同时会释 放出一氧化碳、二氧化碳、二氧化硫等有害物质 影响人体健康。它工作时无火烤，尤其是在夏天 做饭，清爽舒适。
① 电子线路部分包括：功率板、主机板、灯 板、线圈盘及热敏支架、风扇马达等。
② 结构性包装部分包括：瓷板、塑胶上下盖、 风扇叶、风扇支架、电源线、说明书、功率 贴纸、操作胶片、合格证、塑胶袋、防震泡 沫、彩盒、条码、卡通箱。
指导老师:杨晓梅
制作人：王坤 李龙翔
组长：李龙翔
06级物电8班 2007年1１月11 3日
一、什么是电磁炉 二、电磁炉的发展历史 三、电磁炉的主要构成 四、电磁炉的工作原理 五、电磁炉的优点 六、电磁炉是否对人体健康有危害 七、预防电磁炉电磁辐射
2
一、什么是电磁炉
3
场；磁力线就穿过锅体，使 锅底里感应产生大量强涡流。 当涡流受材料电阻的阻碍时， 就发出大量的高热，将饭菜 煮熟。电磁灶产生的交变磁 场，还会使锅的分子随着作 不停歇的运动，造成分子间 的摩擦生热。涡流热和分子 运动的热都是直接发
生在锅本身的，基本上没有能量传递的损耗，所以电磁灶 的热效率可高达80%，约比煤气灶高出一倍；在采用不同 烹调方法时，只要调整流过线圈电流的大小，就可以将温 度调高调低。
2、 更安全（无明火烹调好处多）
电磁炉使用效果与煤气灶完全不同，在使用过 程中即不会产生明火，炉面本身亦不发热，即
使将汽油洒在炉面上也不会引起燃烧，绝不会
如其它灶具经常导致火灾事件，更不存在因泄
漏煤气而引发的种种事端。
10
3、 更环保（卫生、清洁）
因为在铁物质利用磁场感应加热，不释放任何物 质，无火、无烟、无味，也不升高室温；而传统 的煤炭、石油气、煤气燃烧时，因燃烧空气，以 致室温不断上升，厨房油烟不断增多，同时会释 放出一氧化碳、二氧化碳、二氧化硫等有害物质 影响人体健康。它工作时无火烤，尤其是在夏天 做饭，清爽舒适。
① 电子线路部分包括：功率板、主机板、灯 板、线圈盘及热敏支架、风扇马达等。
② 结构性包装部分包括：瓷板、塑胶上下盖、 风扇叶、风扇支架、电源线、说明书、功率 贴纸、操作胶片、合格证、塑胶袋、防震泡 沫、彩盒、条码、卡通箱。
电磁炉工作原理分析与讲解（多图教程）
电磁炉工作原理分析与讲解（多图教程）电磁炉基本原理介绍1.电磁炉加热和工作原理简介；2.电磁炉主要元件介绍；3.电磁炉电路各模块原理讲解；1.电磁炉加热和工作原理简介1.1电磁炉加热和工作原理简介；1.2 电磁炉原理方框图；1.3 LC振荡电路；1.1电磁炉加热和工作原理简介1.2 电磁炉原理方框图1.3 LC振荡电路示意图2.电磁炉主要元件介绍2.1 QF808单片机简介；2.2 RS2007M整流桥介绍；2.3 LM339集成电路介绍；2.4 IGBT简介；2.5 74HC164移位寄存器介绍；2.1 QF808单片机简介QF808为前锋和台湾中颖共同研发的一款单片机，存储器大小为64K bits ROM，里面集成5个比较器，6通道8位ADC转换，2个8位定时计数器，8位高速PWM脉冲输出，内部频率复合放大器，在线振荡时钟电路，在线看门狗定时器，采用低电压复位；2.2 RS2007M整流桥介绍；电压输入范围为50到1000V，承受电流最大为20A；特点为输出电流大，抗大电流冲击能力强，能承受较高的峰值反向电压；2.3 LM339集成电路介绍LM339内置四个翻转电压为6mV的电压比较器,当电压比较器输入端电压正向时(+输入端电压高于-入输端电压), 置于LM339内部控制输出端的三极管截止, 此时输出端相当于开路; 当电压比较器输入端电压反向时(-输入端电压高于+输入端电压), 置于LM339内部控制输出端的三极管导通, 将比较器外部接入输出端的电压拉低,此时输出端为0V。
2.4 IBGT简介绝缘栅双极晶体管(Iusulated Gate Bipolar Transistor)简称IGBT,是一种集BJT的大电流密度和MOSFET等电压激励场控型器件优点于一体的高压高速大功率器件；IGBT有三个电极，分别称为栅极G(也叫控制极或门极) 、集电极C(亦称漏极)及发射极E(也称源极)，将场效应管作为推动管，大功率达林顿管作为输出级就构成了IGBT开关管；2.5 74HC164移位寄存器介绍74HC164为8位移位寄存器，现有电磁炉的面板显示项目较多，对单片机端口要求叫多，而现有单片机端口有限，为了达到显示电路的控制，现需要采用移位寄存器来扩展控制口；74HC164是8为串行输入并行输出单向移位寄存器；A，B为串行码输入端，MR为清零输入端，CLJ为时钟脉冲的输入端，IC随着时钟脉冲上升沿的到来，A，B相与后状态依次由Q0移向Q7；如下图：3.电磁炉电路各模块原理讲解3.1 EMC防护电路和整流电路3.2 高频谐振电路3.3 驱动电路3.4 同步电路及反压保护电路3.5 温度检测电路3.6 高低电压监测电路3.7 电压浪涌保护电路3.8 电流浪涌保护电路3.9 电流检测电路3.10 风扇电路蜂鸣器电路3.11 电源电路3.12 按键电路3.13 显示电路3.1 EMC防护电路和整流电路FUSE1为保险管，其规格为15A/250V,此款电磁的最高功率为2100W，AC220V其工作的最大电流为9.6A，正常状态下，不会超过保险管的正常值。
美的电磁炉工作原理和结构（图）
美的电磁炉工作原理和结构（图）第一节电磁炉工作原理电磁炉主要是利用电磁感应原理将电能转换为热能的厨房电器，当电磁炉在正常工作时，由整流电路将50Hz的交流电压变成直流电压，再经过控制电路将直流电压转换成频率为20-40KHz的高频电压，电磁炉线圈盘上就会产生交变磁场在锅具底部反复切割变化，使锅具底部产生环状电流（涡流），并利用小电阻大电流的短路热效应产生热量直接使锅底迅速发热，然后再加热器具内的东西。
这种振荡生热的加热方式，能减少热量传递的中间环节，大大提高制热效率。
电磁炉的电控工作原理方框图如下：第二节电磁炉的型号和货号表示方法一、电磁炉的型号表示方法M——Midea C——电磁炉1．就陶瓷板而言：P——表示陶瓷板的面为平面A——表示陶瓷板的面为凹面2．就显示方式而言：V——表示VFD显示。
即荧光彩色显示（高档系列）C——表示LCD显示。
即蓝屏液晶显示（中档系列）S——表示数码显示。
即数码管显示（中档系列）空缺——表示无显示功能。
（低档系列）3．就陶瓷面板形状而言：Y——表示面板为圆形（Y：yuan 圆）F——表示面板为方形（F：fang 方）4．功率说明：由两位数组成，数据×100即得电磁炉的最大功率。
如：08——表示最大功率为800W；16——表示最大功率为1600W5．设备区分码：A、B、C、D 用于区分同一系列中不同电磁炉注：新产品PSF系列产品为尽早上市，暂时使用老品PSD的认证，因此该系列产品保留PSD的编码。
编码示例：MC——PVF20A M——MIDEA；C——电磁炉；P——平面陶瓷板；V——VFD显示方式；F——方形陶瓷面板；20——最大功率为2000W；A——A型号；二、电磁炉的货号表示方法第三节电磁炉的主要部件介绍及功能美的电磁炉主要由以下部件构成：1、电源线2、风扇3、线圈盘 4、变压器 5、热敏电阻 6、陶瓷板 7、底坐 8、上盖、9、电控板下面分别讲述各零部件的功能及特点：1、电源线：功能：是将外部市电引进电磁炉，由于电磁炉的耗电量比较大，所以要求电源线的过电流能力比较强，如果线芯的直径太小，电源线将会发热，长期使用外皮会变硬，甚至烧毁。
电磁炉原理图和工作原理
目录一、简介1.1 电磁加热原理1.2 458系列简介二、原理分析2.1 特殊零件简介2.1.1一、简介1.1 电磁加热原理电磁灶是一种利用电磁感应原理将电能转换为热能的厨房电器。
在电磁灶内部，由整流电路将50/60Hz的交流电压变成直流电压，再经过控制电路将直流电压转换成频率为20-40KHz的高频电压，高速变化的电流流过线圈会产生高速变化的磁场，当磁场内的磁力线通过金属器皿(导磁又导电材料)底部金属体内产生无数的小涡流，使器皿本身自行高速发热，然后再加热器皿内的东西。
1.2 458系列简介458系列是由建安电子技术开发制造厂设计开发的新一代电磁炉,界面有LED发光二极管显示模式、LED数码显示模式、LCD液晶显示模式、VFD莹光显示模式机种。
