电磁炉的原理及应用

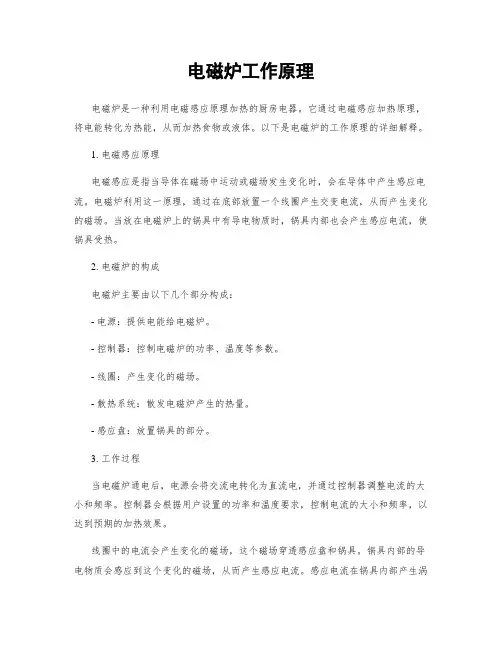

电磁炉工作原理电磁炉是一种利用电磁感应原理加热的厨房电器。

它通过电磁感应加热原理，将电能转化为热能，从而加热食物或液体。

以下是电磁炉的工作原理的详细解释。

1. 电磁感应原理电磁感应是指当导体在磁场中运动或磁场发生变化时，会在导体中产生感应电流。

电磁炉利用这一原理，通过在底部放置一个线圈产生交变电流，从而产生变化的磁场。

当放在电磁炉上的锅具中有导电物质时，锅具内部也会产生感应电流，使锅具受热。

2. 电磁炉的构成电磁炉主要由以下几个部分构成：- 电源：提供电能给电磁炉。

- 控制器：控制电磁炉的功率、温度等参数。

- 线圈：产生变化的磁场。

- 散热系统：散发电磁炉产生的热量。

- 感应盘：放置锅具的部分。

3. 工作过程当电磁炉通电后，电源会将交流电转化为直流电，并通过控制器调整电流的大小和频率。

控制器会根据用户设置的功率和温度要求，控制电流的大小和频率，以达到预期的加热效果。

线圈中的电流会产生变化的磁场，这个磁场穿透感应盘和锅具。

锅具内部的导电物质会感应到这个变化的磁场，从而产生感应电流。

感应电流在锅具内部产生涡流，涡流会使锅具发热，从而加热食物或液体。

由于涡流主要在锅具表面产生，所以锅具的底部会受热，而锅具的侧面和顶部则相对较凉。

4. 优点和缺点电磁炉相比传统的燃气炉或电阻炉具有以下优点：- 加热效率高：电磁炉利用了电能直接转化为热能，效率高于传统炉具。

- 温度控制精确：电磁炉可以通过控制器精确控制功率和温度，使食物加热更加均匀。

- 安全性高：电磁炉不会产生明火，减少了火灾的风险。

- 清洁方便：由于锅具表面是被加热的，所以食物溢出后不会烧焦，清洁更加方便。

然而，电磁炉也存在一些缺点：- 依赖锅具：电磁炉只能使用具有导电性的锅具，不适用于非磁性材料的锅具。

- 需要特定电源：电磁炉需要特定的电源供应，不适用于没有电力供应的场所。

- 价格较高：与传统炉具相比，电磁炉的价格较高。

总结：电磁炉利用电磁感应原理将电能转化为热能，通过控制器控制电流的大小和频率，从而加热锅具内部的导电物质。

请简述电磁炉加热的基本原理。

答案：电磁炉加热的基本原理是:当励磁线圈通过交流电时,在线圈周围产生交变磁场,电能即变为磁能,交变磁场的磁感线圈经过锅底形成回路,在锅底导电材料内产生感应电动势,从而在锅底产生感应电流---涡流.涡流流过锅底时,产生热,最终实现电---热转换。

延伸：
电磁炉的工作原理是磁场感应涡流加热。

即利用电流通过线圈产生磁场，当磁场内磁力线通过铁质锅的底部时，磁力线被切割，从而产生无数小涡流，使铁质锅自身的铁分子高速旋转并产生碰撞磨擦生热而直接加热于锅内的食物。

电磁炉加热原理
电磁炉是应用电磁感应原理对食品进行加热的。

电磁炉的炉面是耐热陶瓷板，交变电流通过陶瓷板下方的线圈产生磁场，磁场内的磁力线穿过铁锅、不锈钢锅等底部时，产生涡流，令锅底迅速发热，达到加热食品的目的。

其工作过程如下：交流电压经过整流器转换为直流电，又经高频电力转换装置使直流电变为超过音频的高频交流电，将高频交流电加在扁平空心螺旋状的感应加热线圈上，由此产生高频交变磁场。

其磁力线穿透灶台的陶瓷台板而作用于金属锅。

在烹饪锅体内因电磁感应就有强大的涡流产生。

涡流克服锅体的内阻流动时完成电能向热能的转换，所产生的焦耳热就是烹调的热源。

电磁炉工作原理电磁炉是一种利用电磁感应原理加热的厨房电器，它通过电流产生的磁场来加热锅底，从而使食物加热。

电磁炉具有高效、安全、环保等优点，越来越受到人们的青睐。

一、电磁炉的工作原理电磁炉的工作原理基于电磁感应现象。

当电流通过线圈时，会产生一个磁场。

电磁炉内部有一个线圈，当通电时，线圈内产生的磁场会穿过玻璃面板，作用于放在上面的锅底。

锅底中的铁磁材料会受到磁场的作用而发热，从而将热量传递给食物。

二、电磁炉的结构1. 线圈：电磁炉内部的线圈是实现电磁感应的关键部件。

它由导电材料制成，通常是铜线或铝线。

线圈的形状和大小会影响电磁炉的加热效果。

2. 玻璃面板：电磁炉顶部的玻璃面板是食物放置的区域，也是触摸控制面板的部分。

玻璃面板具有耐高温、耐磨损的特性。

3. 控制面板：电磁炉的控制面板上通常有各种按钮和触摸区域，用于调节加热功率、设置定时器等。

控制面板上还配备了显示屏，可以显示当前的加热功率、时间等信息。

4. 散热系统：电磁炉工作时会产生一定的热量，为了保证电磁炉的正常工作，需要有散热系统来散发热量。

散热系统通常由风扇和散热孔组成。

三、电磁炉的工作过程1. 开机：将电磁炉插入电源并打开电源开关，电磁炉进入待机状态。

2. 设置功率和时间：通过控制面板上的按钮或触摸区域，可以设置加热功率和加热时间。

一般来说，功率越高加热越快，时间越长食物越熟。

3. 感应加热：当设置好功率和时间后，将锅放在玻璃面板上。

电磁炉内部的线圈通电，产生磁场穿过玻璃面板作用于锅底，锅底中的铁磁材料会受到磁场的作用而发热。

4. 加热过程：锅底发热后，热量会传递给食物，使其加热。

电磁炉的加热速度比传统炉灶快，因为它直接将热量传递给锅底，而不是通过燃烧产生热量。

5. 完成提示：当设定的时间到达或食物达到理想的熟度时，电磁炉会发出声音提示。

此时，可以关闭电磁炉并取出食物。

四、电磁炉的优点1. 高效节能：电磁炉的加热效率高，热量直接传递给锅底，不会产生热量的散失，因此比传统炉灶更加节能。

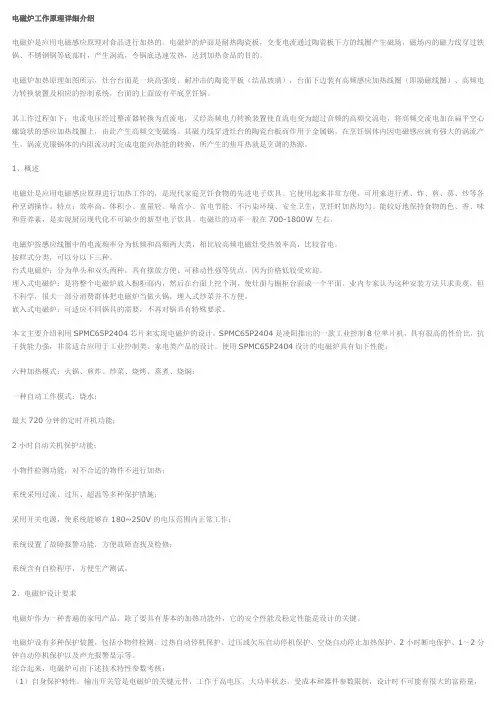

电磁炉工作原理详解电磁炉是一种新型的烹饪设备，它利用电磁感应加热原理将电能转换为热能，是多功能、高效率、节能环保的一种烹饪设备。

那么，电磁炉的工作原理究竟是什么呢？首先，电磁炉主要由感应线圈、电容器、散热器、微处理器、触摸屏、电源线组成。

其中，感应线圈是电磁炉的主要部分，是电磁炉实现加热的关键。

电磁炉加热的基本原理是：感应线圈中通电，随之形成一个变化磁场，当金属基底上的铁磁材料（如钢铁）处于磁场作用下时，铁磁材料内部的电子就产生磁畴的变化，从而在材料表面形成涡电流。

因为涡电流是阻尼电流，所以它会发热，导致基底材料温度升高，从而实现加热的目的。

电磁炉加热的优点是：加热效率高、温度调节精度高、响应速度快、清洁方便、占地面积小、不会产生热辐射、负载变化小等。

此外，由于在加热的过程中，电磁炉只需将电能转换为热能，所以相比传统的明火燃气炉、电烤箱、电炉等，其能源的转化效率更高，能够实现节能环保的目的。

电磁炉的电源是交流220V的电源，但是并不是所有的电流都能够用于电磁炉的加热，只有频率在20-80kHz之间的电流才能实现涡电流的产生，从而实现加热。

在使用电磁炉的过程中，需要注意以下几点：1.电磁炉只能使用特定的锅具，如不锈钢锅、铁锅、铝锅等，其他类型的锅具不能加热。

2.锅具要与感应线圈紧密贴合，否则涡电流会消耗在别的地方，使整个加热效果降低。

3.在加热食物之前，一定要先加入适量的水或油，保护锅底不被过热熔化。

4.在使用完电磁炉之后，应该关掉电源，避免意外事故的发生。

综上所述，电磁炉是一种高效、节能的烹饪设备，其加热原理是利用感应线圈在变化磁场的作用下产生涡电流，从而实现食物的加热。

在使用过程中，需要注意锅具的选择和操作方法，才能够发挥其最大的功效。

电磁炉加热原理电磁炉是一种以电磁感应原理进行加热的家用电器，它以高效、迅速的加热速度而受到广泛的喜爱。

那么，电磁炉是如何工作的呢？本文将会详细介绍电磁炉的加热原理。

一、电磁感应原理电磁炉的核心技术是电磁感应原理。

根据法拉第电磁感应定律，在变化磁场中，会产生感应电流，而感应电流又激发出一个相反方向的磁场。

电磁炉利用这个原理产生的感应电流，使得内部发热体加热。

二、磁控检测系统电磁炉内部设有一个磁控检测系统，用来控制电磁炉的加热功率。

当需要加热时，电磁炉的电路板会向线圈中通电，产生高频交变电磁场。

同时，磁控检测系统会监测这个电磁场的大小和频率，并根据设置的温度要求调整电路板的输出功率。

三、电磁感应线圈电磁感应线圈是电磁炉的核心部件之一。

它由多层绕组组成，每一层的绕组都有一个固定的方向和电流。

当通电时，不同层的电流会产生相互抵消的效果，从而形成一个稳定的磁场。

这个磁场会穿过上方的玻璃面板，直接发生作用于放置在电磁炉上的金属锅具。

四、发热原理当金属锅具放置在电磁炉上，并接通电源后，金属锅具内部就会有感应电流产生。

这个感应电流会在锅具内部形成一个不断变化的磁场。

而根据涡流损耗和焦耳热效应的原理，金属锅具内部的这个变化磁场将会导致电能转化为热能，从而使锅具加热。

五、高效能源利用相比传统的燃气炉和电热管炉，电磁炉具有更高的效能。

这主要得益于其磁场的直接加热方式。

传统的燃气炉和电热管炉通过传热的方式使锅内食物受热，而电磁炉则直接在锅具内部产生热能，减少了能量损耗。

此外，电磁炉的加热速度更快，温度更加精确可控，更加省时省电。

六、安全性考虑电磁炉在安全性方面也有许多考虑。

由于其工作原理仅在锅具上产生磁场，而不会对周围环境产生热量，因此不会烧伤人体。

同时，电磁炉还具有过热保护功能，一旦检测到过高的温度，它会自动断电，保证使用的安全性。

总结：电磁炉是利用电磁感应原理进行加热的家用电器，通过电磁感应线圈在金属锅具内产生感应电流，使其加热。

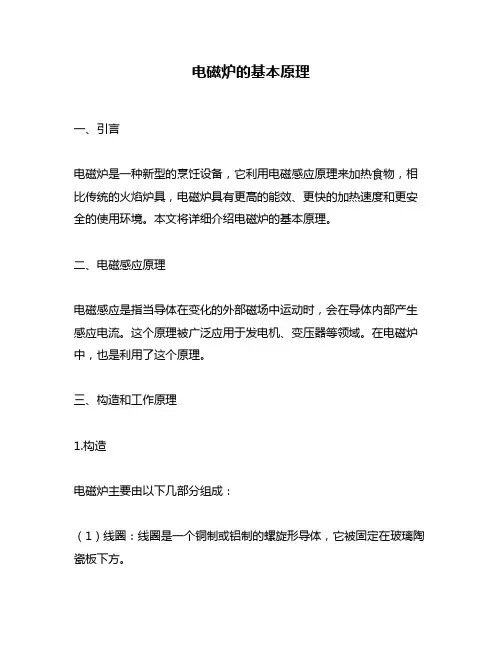

电磁炉的基本原理一、引言电磁炉是一种新型的烹饪设备，它利用电磁感应原理来加热食物，相比传统的火焰炉具，电磁炉具有更高的能效、更快的加热速度和更安全的使用环境。

本文将详细介绍电磁炉的基本原理。

二、电磁感应原理电磁感应是指当导体在变化的外部磁场中运动时，会在导体内部产生感应电流。

这个原理被广泛应用于发电机、变压器等领域。

在电磁炉中，也是利用了这个原理。

三、构造和工作原理1.构造电磁炉主要由以下几部分组成：（1）线圈：线圈是一个铜制或铝制的螺旋形导体，它被固定在玻璃陶瓷板下方。

（2）玻璃陶瓷板：玻璃陶瓷板是一个平滑的表面，可以放置锅具或食物。

（3）控制器：控制器包括一个显示屏和按键，在上面可以设置温度、功率等参数。

2.工作原理当电源接通时，控制器会向线圈发送电信号。

线圈接收到电信号后，会产生一个变化的磁场。

这个磁场会穿透玻璃陶瓷板，并在上方形成一个高频电场。

当锅具或食物放在玻璃陶瓷板上时，高频电场会感应出锅具或食物内部的感应电流。

这个感应电流会在锅具或食物内部产生摩擦和能量损失，从而使锅具或食物加热。

四、优点和缺点1.优点（1）高效：由于采用了电磁感应原理，制热效率更高，能源利用率更好。

（2）安全：没有明火和气体泄漏的问题，使用更加安全。

（3）环保：不需要使用化石能源，减少了二氧化碳等污染物的排放。

2.缺点（1）价格较高：相比传统的火焰炉具，电磁炉价格较高。

（2）只适用于特定锅具：只有铁制、不锈钢等导电性材料才能被加热。

五、总结通过本文的介绍可以看出，电磁炉是一种利用电磁感应原理加热食物的新型烹饪设备。

它具有高效、安全、环保等优点，但价格较高，只适用于特定锅具。

电磁炉电路工作原理电磁炉是一种利用电磁感应原理进行加热的厨房电器。

它由电源模块、控制模块和加热模块三部分组成。

电源模块主要由高频振荡电路和变压器组成。

高频振荡电路通过电源向变压器提供高频交流电，通过变压器将交流电转换为适合加热模块工作的低电压高频交流电。

高频交流电主要起到传递能量的作用。

控制模块用于控制电磁炉的加热功率和时间。

它包含控制芯片、按键、显示屏和其他相关电路。

用户可以通过按键设置加热功率和时间，并通过显示屏查看设定的参数。

加热模块是电磁炉的核心部分，它包括一个铁芯和线圈。

当电源模块提供高频交流电后，线圈中的电流会产生交变磁场。

铁芯的存在增强了磁场的效果，使得交变磁场在将铁芯上形成一个密集的磁场区域。

在使用过程中，用户将具有磁性的锅具放置在加热模块上。

由于锅具和加热模块之间存在空气间隙，加热模块产生的交变磁场会通过铁芯和空气作用于锅底。

锅底材料的磁导率越高，磁场传递的效果越好。

当交变磁场通过锅底时，锅底中的分子和原子会受到磁场的影响而进行高速运动。

这种运动导致分子和原子内部存在的电流产生摩擦和冲突，从而产生了热量。

这个过程称为涡流效应。

涡流效应导致锅底局部迅速升温，进而将热量传递给锅内的食物或液体。

由于加热模块只对锅底产生热量，因此锅壁和锅柄的温度较低，相比传统炉灶更加安全。

整个加热过程由控制模块控制，根据设定的参数来控制加热功率和时间。

用户可以根据需要选择不同的加热程序，以实现不同的烹饪效果。

总而言之，电磁炉利用高频振荡电路和涡流效应原理，实现了对锅具底部进行快速、高效的加热，提供了一种安全、节能的烹饪方式。

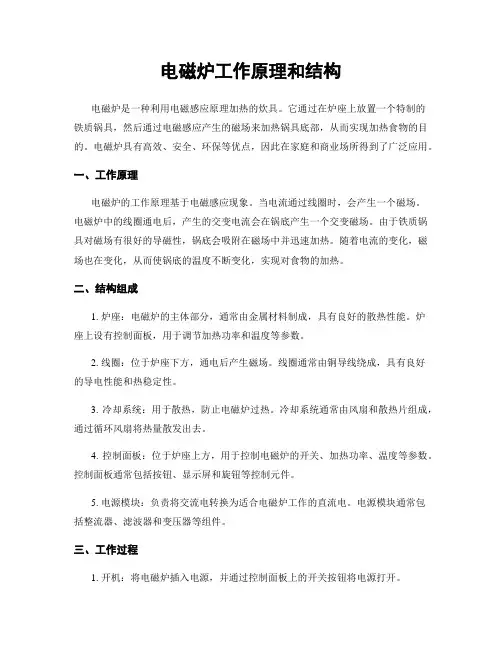

电磁炉工作原理和结构电磁炉是一种利用电磁感应原理加热的炊具。

它通过在炉座上放置一个特制的铁质锅具，然后通过电磁感应产生的磁场来加热锅具底部，从而实现加热食物的目的。

电磁炉具有高效、安全、环保等优点，因此在家庭和商业场所得到了广泛应用。

一、工作原理电磁炉的工作原理基于电磁感应现象。

当电流通过线圈时，会产生一个磁场。

电磁炉中的线圈通电后，产生的交变电流会在锅底产生一个交变磁场。

由于铁质锅具对磁场有很好的导磁性，锅底会吸附在磁场中并迅速加热。

随着电流的变化，磁场也在变化，从而使锅底的温度不断变化，实现对食物的加热。

二、结构组成1. 炉座：电磁炉的主体部分，通常由金属材料制成，具有良好的散热性能。

炉座上设有控制面板，用于调节加热功率和温度等参数。

2. 线圈：位于炉座下方，通电后产生磁场。

线圈通常由铜导线绕成，具有良好的导电性能和热稳定性。

3. 冷却系统：用于散热，防止电磁炉过热。

冷却系统通常由风扇和散热片组成，通过循环风扇将热量散发出去。

4. 控制面板：位于炉座上方，用于控制电磁炉的开关、加热功率、温度等参数。

控制面板通常包括按钮、显示屏和旋钮等控制元件。

5. 电源模块：负责将交流电转换为适合电磁炉工作的直流电。

电源模块通常包括整流器、滤波器和变压器等组件。

三、工作过程1. 开机：将电磁炉插入电源，并通过控制面板上的开关按钮将电源打开。

2. 设置参数：通过控制面板上的旋钮或按钮设置加热功率和温度等参数。

加热功率和温度的设置可以根据不同的食物和烹饪需求进行调整。

3. 加热：当设置好参数后，将铁质锅具放置在炉座上，确保锅底与线圈紧密接触。

此时，线圈通电并产生磁场，锅底开始加热。

电磁炉的加热速度较快，可以迅速达到设定的温度。

4. 控制保护：电磁炉通常配备了多种保护功能，如过热保护、电流保护和短路保护等。

当温度过高或出现异常情况时，电磁炉会自动停止加热并发出警报提示。

5. 关机：烹饪完成后，通过控制面板上的开关按钮将电源关闭。

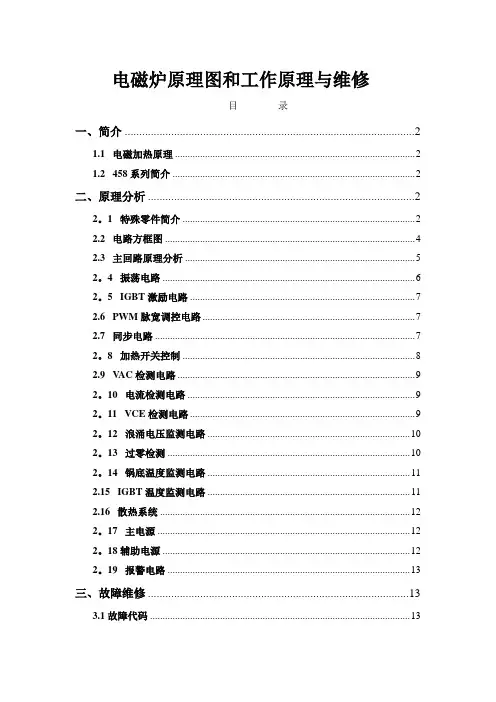

电磁炉原理图和工作原理与维修目录一、简介 (2)1.1 电磁加热原理 (2)1.2 458系列简介 (2)二、原理分析 (2)2。

1 特殊零件简介 (2)2.2 电路方框图 (4)2.3 主回路原理分析 (5)2。

4 振荡电路 (6)2。

5 IGBT激励电路 (7)2.6 PWM脉宽调控电路 (7)2.7 同步电路 (7)2。

8 加热开关控制 (8)2.9 V AC检测电路 (9)2。

10 电流检测电路 (9)2。

11 VCE检测电路 (9)2。

12 浪涌电压监测电路 (10)2。

13 过零检测 (10)2。

14 锅底温度监测电路 (11)2.15 IGBT温度监测电路 (11)2.16 散热系统 (12)2。

17 主电源 (12)2。

18辅助电源 (12)2。

19 报警电路 (13)三、故障维修 (13)3.1故障代码 (13)3。

2 主板检测标准 (13)3。

3 故障案例 (16)一、简介1。

1 电磁加热原理电磁灶是一种利用电磁感应原理将电能转换为热能的厨房电器。

在电磁灶内部,由整流电路将50/60Hz的交流电压变成直流电压，再经过控制电路将直流电压转换成频率为20—40KHz的高频电压,高速变化的电流流过线圈会产生高速变化的磁场,当磁场内的磁力线通过金属器皿（导磁又导电材料)底部金属体内产生无数的小涡流，使器皿本身自行高速发热，然后再加热器皿内的东西。

1。

2 458系列简介458系列是由建安电子技术开发制造厂设计开发的新一代电磁炉，界面有LED发光二极管显示模式、LED数码显示模式、LCD液晶显示模式、VFD莹光显示模式机种。

操作功能有加热火力调节、自动恒温设定、定时关机、预约开/关机、预置操作模式、自动泡茶、自动煮饭、自动煲粥、自动煲汤及煎、炸、烤、火锅等料理功能机种。

额定加热功率有700~3000W的不同机种，功率调节范围为额定功率的85%，并且在全电压范围内功率自动恒定.200～240V机种电压使用范围为160~260V，100~120V机种电压使用范围为90~135V。

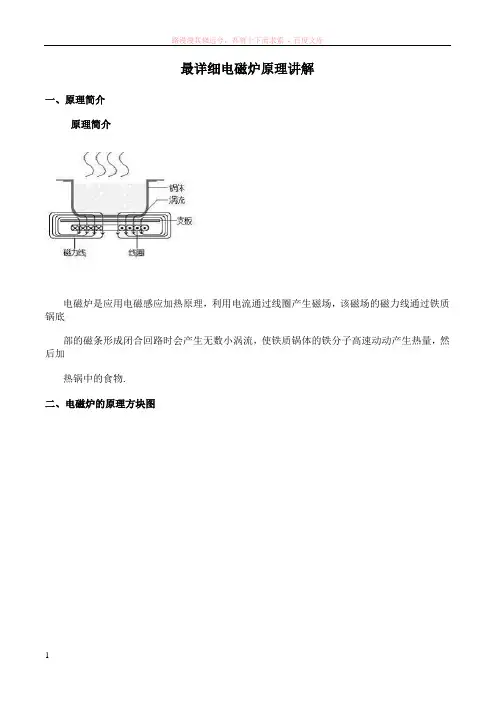

最详细电磁炉原理讲解一、原理简介原理简介电磁炉是应用电磁感应加热原理，利用电流通过线圈产生磁场，该磁场的磁力线通过铁质锅底部的磁条形成闭合回路时会产生无数小涡流，使铁质锅体的铁分子高速动动产生热量，然后加热锅中的食物.二、电磁炉的原理方块图三、磁炉工作原理说明1、主回路图中桥整DB1将工频（50HZ）电流变成直流电流，L1为扼流圈，L2是电磁线圈，IGBT由控制电路发出的矩形脉冲驱动，IGBT导通时，流过L2的电流迅速增加。

IGBT截止时，L2、C12发生串联谐振，IGBT的C极对地产生高压脉冲。

当该脉冲降至为零时，驱动脉冲再次加到IGBT上使之导通。

上述过程周而复始，最终产生25KHZ左右的主频电磁波，使陶瓷板上放置的铁质锅底感应出涡流并使锅发热。

串联谐振的频率取之L2、C12的参数。

C11为电源滤波电容，CNR1为压敏电阻（突波吸收器）。

当AC电源电压因故突然升在时，即瞬间短路，使保险丝迅速熔断，以保护电路。

2、副电源220V/50HZ输入熔断器平衡滤波1:3000互感器桥式整流扼流圈电磁线盘(LCIGBT功率检测浪涌检测锅具材同步检反压抑驱动回路闭环振IGBT过热保护PWM输出主控CPU炉面温度检测控制面板至风机至蜂鸣电压变换整流18V至风扇5V到CPU18V至驱动过欠压开关电源式主板共有+5V，+18V两种稳压回路，其中桥式整流后的+18V供IGBT的驱动回路和供主控IC LM339和风扇驱动回路使用，由三端稳压电路稳压后的+5V供主控MCU使用。

3、冷却风扇主控IC发出风扇驱动信号（FAN），使风扇持续转动，吸入外冷空气至机体内，再从机体后侧排出热空气，以达到机内散热目的，避免零件因高温工作环境造成损坏故障。

当风扇停转或散热不良，IGBT表贴热敏电阻将超温信号传送到CPU，停止加热，实现保护。

通电瞬间CPU会发出一个风扇检测信号，以后整机正常运行时CPU发出风扇驱动信号使其工作4、定温控制及过热保护电路该电路主要功能为依据置于陶板下方的热敏电阻（RT1）和IGBT上的热敏电阻（负温度系数）探测温度而改变电阻的一随温度变化的电压单位传送至主控IC（CPU），CPU经A/D转后对照温度设定值比较而作出运行或停止运行信号。
