2020高考地理一轮复习同步训练：等压线图的判读附答案

1.等值线图的判读典图探究图1 欧洲某年降水pH等值线图图2 我国油菜开花日期等值线示意图类图指导1.了解等值线的一般特征——基础(1)同线等值。

同一条等值线上,该地理要素的数值处处相等。

(2)等值线一般不相交、不重叠(等高线地形图上,陡崖处重叠)。

(3)在同一幅等值线图上,相邻的两条等值线之间的数值差相等(特别注明的除外)。

(4)等值线封闭处(某一局部地区),是地理要素极大或极小值地区(一般称为某某中心,如低压中心、高温中心等)。

2.掌握等值线图的判读方法——技能(1)读图名:读图名明确等值线图所要反映的地理事物,即等高线、等压线、等温线、等降水量线、等盐度线、等人口密度线、等震线、等时线、等潜水位线、等太阳高度线和等太阳辐射线等。

(2)看疏密:如等高距一定时,等高线愈密则坡度愈陡,水流愈急;同一幅图中,等压线越密的地方,风越大。

(3)看走向:如等高线弯曲方向为地形走向,如下图中等高线弯曲的相反方向就是河流的流向。

(4)看弯曲:确定弯曲部分为高值区还是低值区,一般采用垂线法和切线法。

①垂线法:在等值线图上弯曲最大处的两侧作各等值线的垂线,箭头方向从高值指向低值。

若箭头向中心辐合,则等值线弯曲处与两侧相比为低值区;若箭头向外围辐散,则等值线弯曲处与两侧相比为高值区。

(如下图)②切线法:在等值线弯曲最大处作某条等值线的切线,比较切点与切线上其他点的数值大小。

若切点数值小于其他点的数值,则该处为低值区;若切点数值大于其他点的数值,则该处为高值区。

(如下图)(5)看闭合:如果两条数值不等的等值线中间有一闭合的等值线,则要遵循“大于大的,小于小的”规律来确定其数值。

如下图中等值线a>b,则M地的数值大于a,N地数值小于b。

(6)看递变:等值线上数值大小的排列顺序反映了该地理现象的变化规律(递增或递减)。

(7)看特殊:关注等值线图中特殊的地方,如等高线相交处的陡崖,等值线图中等值线特别密集的地方等。

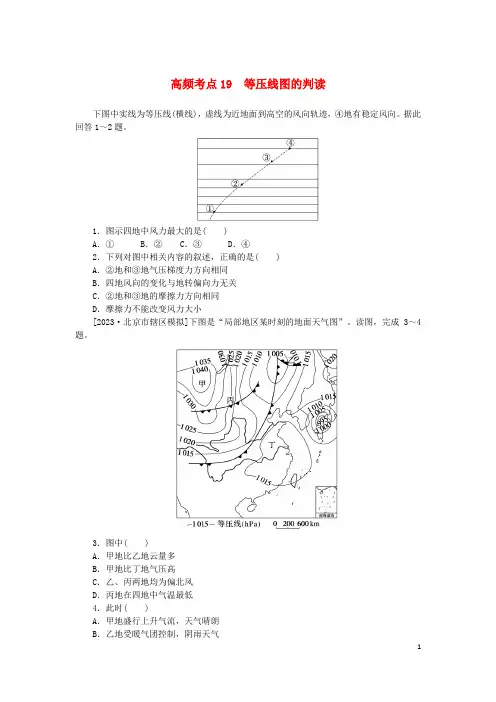

高频考点19 等压线图的判读下图中实线为等压线(横线)，虚线为近地面到高空的风向轨迹，④地有稳定风向。

据此回答1～2题。

1．图示四地中风力最大的是( )A．①B．② C．③D．④2．下列对图中相关内容的叙述，正确的是( )A．②地和③地气压梯度力方向相同B．四地风向的变化与地转偏向力无关C．②地和③地的摩擦力方向相同D．摩擦力不能改变风力大小[2023·北京市辖区模拟]下图是“局部地区某时刻的地面天气图”。

读图，完成3～4题。

3．图中( )A．甲地比乙地云量多B．甲地比丁地气压高C．乙、丙两地均为偏北风D．丙地在四地中气温最低4．此时( )A．甲地盛行上升气流，天气晴朗B．乙地受暖气团控制，阴雨天气C．丙地位于冷锋锋后，大风降温D．丁地受台风影响，狂风暴雨读图，回答5～6题。

5．甲地的气压值可能是( )A．1 031 hPa B．1 017 hPaC．1 013 hPa D．1 000 hPa6．若甲地位于南半球，则下列说法正确的是( )A．M地为偏南风 B．N地为偏西风C．M地为偏北风 D．N地为偏南风读“海平面等压线图(单位：hPa)”，回答7～8题。

7．C地的风向是( )A．东南风 B．西北风C．东北风 D．西南风8．下列古诗中所描述的情景与图中等压线状况所示季节一致的是( )A．阳春二三月，草与水同色B．仲夏苦夜短，开轩纳微凉C．芙蓉露下落，杨柳月中疏D．寒风摧树木，严霜结庭兰[2023·山东日照市模拟]下图为“北美部分区域某时刻的海平面等压线天气图”，在此刻之前，M地附近经历了天气系统的演变。

据此完成9～11题。

9．图示天气形势最可能出现在( )A．1月 B．4月C．7月 D．11月10．此时西海岸( )A．气压比同纬度两侧高B．气压比同纬度东海岸高C．南部容易出现晴朗天气D．南部容易出现阴雨天气11．M地在此刻之前最有可能经历了( )A．暖锋的形成 B．暖锋演变成冷锋C．冷锋的合并 D．高压脊变低压槽[2022·浙江卷]下图为某地近地面等压线图，图中箭头表示甲地风向及受力情况。

人教版高三地理一轮总复习：等值线图（精选试题）（含参考答案）读“我国某地等高线地形图”(单位：米)，回答1～2题。

1．该地区的主要地形类型为()A．平原B．山地C．丘陵D．低缓高原2．图中有一处适合开展户外攀岩运动，运动员从崖底至陡崖最高处，上升的垂直高度可能为()A．65米B．95米C．135米D．225米答案 1.C 2.C下图为“某区域等温线分布图”。

读图完成3～4题。

3．对a、b、c、d四地温度大小关系的判断正确的是()A．a＞b B．b＝cC．a＞c D．c＝d4．下列符合图中河流干流流量随流程变化的是()答案 3.A 4.C读“北半球中纬度某地等高线示意图”(单位：米)，完成5～6题。

5．图中河流的流向大致为()A．先向东，再向东南B．先向西南，再向南C．先向北，再向东北D．先向西北，再向西6．该区域的东面临海，区域内有一个村庄夏季能看到海上日出，而冬季看不到，这个村庄可能是图中的()A．甲村B．乙村C．丙村D．丁村答案 5.C 6.C读图，完成7～8题。

7．此时，图中海域海水透明度的分布特点是()A．南海北部海水透明度最高B．琼州海峡海水透明度最高C．台湾海峡海水透明度高于曾母暗沙附近海域D．由沿岸向外海，海水透明度呈升高趋势8．关于图中海域海水透明度影响因素的叙述正确的是()A．沿岸地区向大海大量排放污水，会大幅降低海水透明度B．河流向大海输送泥沙，泥沙堆积，导致近海海水透明度比外海高C．海水透明度取决于正午太阳高度的变化D．近海水产养殖会增加海水透明度答案7.D8.A下图为“我国亚热带某地区等高线地形图”。

读图完成9～10题。

9．山峰M与①地的高差可能为()A．840米B．760米C．580米D．180米10．关于河流沿岸②③④⑤四地的叙述，正确的是()A．②地水运优势最明显B．③地为河流的侵蚀岸C．④地的河水流速最慢D．⑤地易受洪涝的影响答案9.C10.A下图是“某区域等高线地形图”(单位：米)。

高考一轮复习专题训练：等值线图的判读及应用（祥解）福建省南安市华侨中学林志胜下图为我国某景区等高线地形图，读图回答1~2题。

1.若图中急流段高差为35m，则图中甲与乙地高差约为A. 200mB. 235mC. 270mD. 300m2.某日一登山旅行者到达甲处观察的现象可信的是A.急流段的漂流者向西漂去B.发现山顶处悬崖峭壁林立C.发现丙所在方位地势最低D.可看到湖畔丁处游人戏水1.C【命题意图】本题以我国某景区等高线地形图为载体考查相对高度的计算，考查考生获取和解读信息的能力。

【解题思路】据图可知，该图等高距为50米，据等高线数值递变规律可知甲海拔高度范围为350-400米之间，根据题干知急流段高差为30cm，则乙为100-120米之间，所以两地高差范围为230-300米之间，可能为270米。

2.A【命题意图】本题以我国某景区等高线地形图为载体考查等高线地形图的判读，考查考生获取和解读信息的能力。

【解题思路】河流流向与等高线凸向相反，据指向标可以判断，河流急流段流向为自东向西；山顶处没有悬崖。

根据等值线的判读，最低处位于湖泊；甲丁之间有一凸形坡，不能通视。

年日照时数是指太阳直接辐射地面时间的一年累计值，以小时为单位。

下图是“我国某区域年日照时数分布图”。

据此回答3~4题。

3．图中年日照时数的分布规律是（）A．大致从东南向西北递增B．大致从西北向东南递增C．大致从西南向东北递增D．大致从东北向西南递增4．关于甲乙两地年日照时数的叙述正确是（）A．甲地高于3600，乙地高于2600 B．甲地低于3600，乙地低于2600C．甲地低于3600，乙地高于2600 D．甲地高于3600，乙地低于26003．A【命题意图】本题以我国某区域年日照时数分布图为载体考查年日照时数的分布规律，考查考生获取和解读信息的能力。

【解题思路】读图可知，图中等值线数字显示为由东南向西北递增，由于从东南向西北降水越来越少，晴天多，日照时数增多。

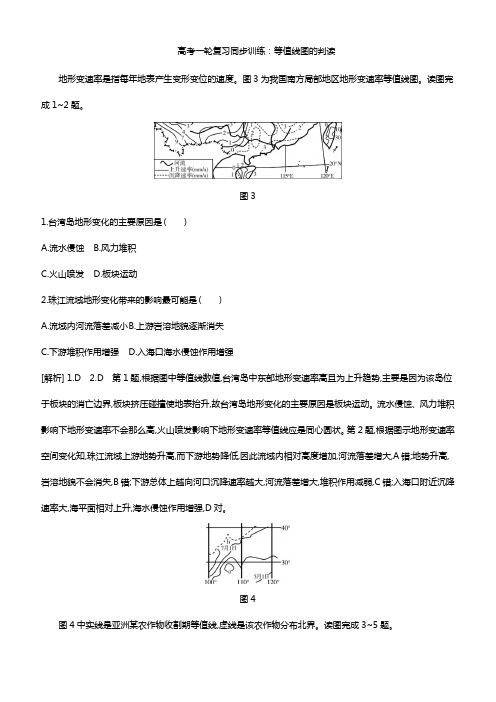

高考一轮复习同步训练：等值线图的判读地形变速率是指每年地表产生变形变位的速度。

图3为我国南方局部地区地形变速率等值线图。

读图完成1~2题。

图31.台湾岛地形变化的主要原因是( )A.流水侵蚀B.风力堆积C.火山喷发D.板块运动2.珠江流域地形变化带来的影响最可能是( )A.流域内河流落差减小B.上游岩溶地貌逐渐消失C.下游堆积作用增强D.入海口海水侵蚀作用增强[解析] 1.D 2.D 第1题,根据图中等值线数值,台湾岛中东部地形变速率高且为上升趋势,主要是因为该岛位于板块的消亡边界,板块挤压碰撞使地表抬升,故台湾岛地形变化的主要原因是板块运动。

流水侵蚀、风力堆积影响下地形变速率不会那么高,火山喷发影响下地形变速率等值线应是同心圆状。

第2题,根据图示地形变速率空间变化知,珠江流域上游地势升高,而下游地势降低,因此流域内相对高度增加,河流落差增大,A错;地势升高,岩溶地貌不会消失,B错;下游总体上越向河口沉降速率越大,河流落差增大,堆积作用减弱,C错;入海口附近沉降速率大,海平面相对上升,海水侵蚀作用增强,D对。

图4图4中实线是亚洲某农作物收割期等值线,虚线是该农作物分布北界。

读图完成3~5题。

3.该农作物是( )A.甜菜B.冬小麦C.水稻D.玉米4.图中的a可能是( )A.6月1日B.5月1日C.7月1日D.8月1日5.该农作物分布的北界在b处发生弯曲,表明b处( )A.地势高B.冬季气温偏高C.夏季气温偏高D.夏季降水多[解析] 3.B 4.B 5.B 第3题,根据该农作物的主要分布地区位于我国东部季风区,且江淮地区大约在6月份收割,判断其为冬小麦。

第4题,结合经纬度判断a位于四川盆地南部,由于四川盆地冬春季节气温较同纬度地区的高,故农作物成熟较早,因此判断a为5月1日。

第5题,北半球影响冬小麦分布北界的主要因素是冬季气温,结合b处等值线向北凸可知答案。

图1为世界某区域等高线地形图。

读图回答6~7题。

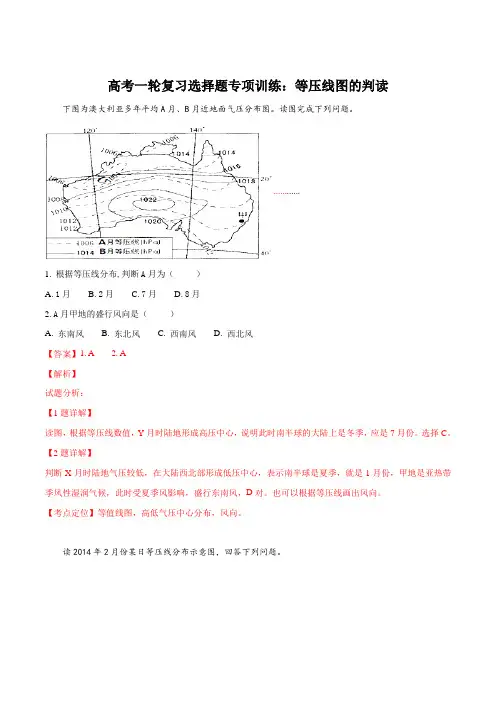

高考一轮复习选择题专项训练：等压线图的判读下图为澳大利亚多年平均A月、B月近地面气压分布图。

读图完成下列问题。

............1. 根据等压线分布,判断A月为（）A. 1月B. 2月C. 7月D. 8月2. A月甲地的盛行风向是（）A. 东南风B. 东北风C. 西南风D. 西北风【答案】1. A 2. A【解析】试题分析：【1题详解】读图，根据等压线数值，Y月时陆地形成高压中心，说明此时南半球的大陆上是冬季，应是7月份。

选择C。

【2题详解】判断X月时陆地气压较低，在大陆西北部形成低压中心，表示南半球是夏季，就是1月份，甲地是亚热带季风性湿润气候，此时受夏季风影响，盛行东南风，D对。

也可以根据等压线画出风向。

【考点定位】等值线图，高低气压中心分布，风向。

读2014年2月份某日等压线分布示意图，回答下列问题。

3. 图示最大气压差值可能是A. 48B. 54C. 60D. 654. 某研究性学习小组模拟天气预报，叙述最合理的是A. 南疆地区将迎来晴暖天气B. 长江中下游地区的高温近日很难缓解C. 华南地区可能受到强烈热带气旋影响D. 京津冀未来几天雾霾将得到缓解【答案】3. C 4. D【解析】试题分析：【3题详解】据图结合所学知识可以判断，此时在北方地区生成的天气系统是高压系统，切断了副极地低气压带，使副极地低气压带仅仅保留在海洋上，故可以推知高压中心气压值为1060hpa～1065hpa，图中气压最低点在图的东北方向，为1000hpa～1005hpa，故本图气压差为55hpa～66hpa，只有C符合题意，故本题选C。

【4题详解】据图看出，此时在北方地区形成一条冷锋，在未来一段时间内将移动到南疆地区，给南疆地区带来阴雨天气，故A错；冷锋南下，近日将会缓解长江中下游地区的高温，B错；从等压线可以看到，华南地区没有热带气旋生成，故华南地区不会受到强烈热带气旋影响，C错；未来几天冷锋南下，大风、降温将会缓解京津冀雾霾，故本题选D。

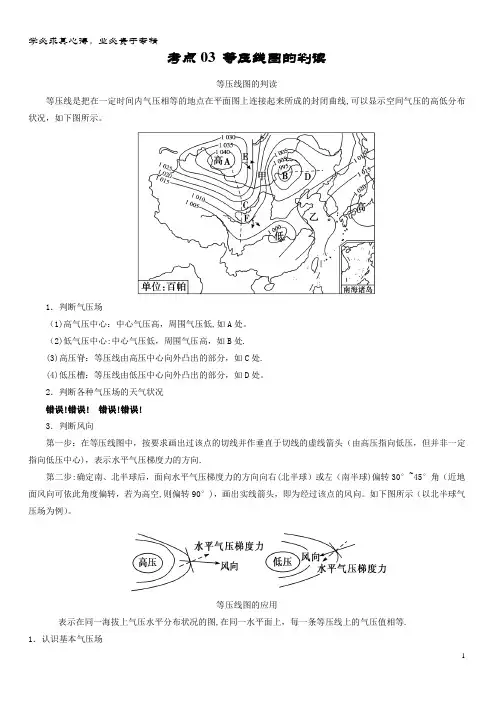

考点03 等压线图的判读等压线图的判读等压线是把在一定时间内气压相等的地点在平面图上连接起来所成的封闭曲线,可以显示空间气压的高低分布状况，如下图所示。

1．判断气压场（1)高气压中心：中心气压高，周围气压低,如A处。

（2)低气压中心:中心气压低，周围气压高，如B处.(3)高压脊：等压线由高压中心向外凸出的部分，如C处.(4)低压槽：等压线由低压中心向外凸出的部分，如D处。

2．判断各种气压场的天气状况错误!错误!错误!错误!3．判断风向第一步：在等压线图中，按要求画出过该点的切线并作垂直于切线的虚线箭头（由高压指向低压，但并非一定指向低压中心)，表示水平气压梯度力的方向.第二步:确定南、北半球后，面向水平气压梯度力的方向向右(北半球）或左（南半球)偏转30°~45°角（近地面风向可依此角度偏转，若为高空,则偏转90°)，画出实线箭头，即为经过该点的风向。

如下图所示（以北半球气压场为例）。

等压线图的应用表示在同一海拔上气压水平分布状况的图,在同一水平面上，每一条等压线上的气压值相等.1．认识基本气压场（1）低压：由闭合等压线构成的低气压区,气压值由中心向外增大.(2）高压：由闭合等压线构成的高气压区，气压值由中心向外减小.（3）低压槽：由低压延伸出来的狭长区域，简称槽.低压槽中各条等压线上弯曲最大处的连线叫做槽线。

（4）高压脊:由高压延伸出来的狭长区域，简称脊。

高压脊中各条等压线上弯曲最大处的连线叫做脊线。

(5)鞍形气压场：简称鞍,是两个高压和两个低压交错分布的中间区域。

2．等压线图的判读步骤3．掌握等压线图的判读与应用（1）根据气压状况判断近地面气温：气压高的地方一般气温低,气压低的地方一般气温高。

(2）根据气压状况判断气流垂直运动:一般情况下，气压高的地方气流下沉，气压低的地方气流上升。

（3）根据气压分布状况判断天气：低压区和低压槽上盛行上升气流，多阴雨天气；高压区和高压脊上盛行下沉气流,多晴朗天气。

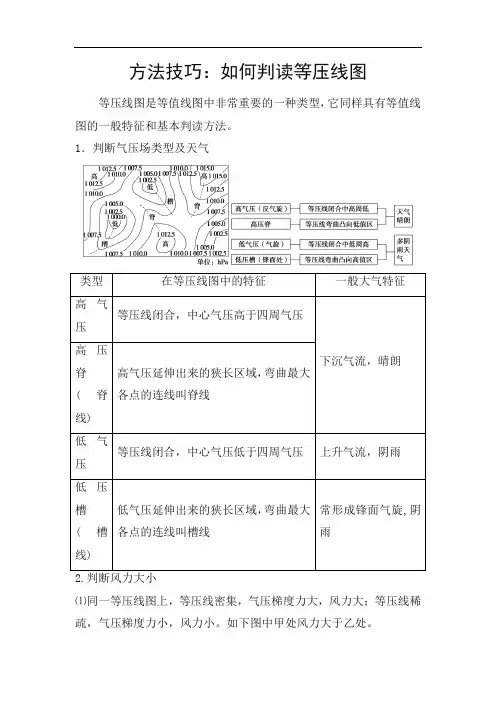

方法技巧：如何判读等压线图等压线图是等值线图中非常重要的一种类型，它同样具有等值线图的一般特征和基本判读方法。

1．判断气压场类型及天气类型在等压线图中的特征一般大气特征高气压 等压线闭合，中心气压高于四周气压下沉气流，晴朗高压脊 (脊线) 高气压延伸出来的狭长区域，弯曲最大各点的连线叫脊线低气压 等压线闭合，中心气压低于四周气压 上升气流，阴雨低压槽 (槽线)低气压延伸出来的狭长区域，弯曲最大各点的连线叫槽线常形成锋面气旋,阴雨2.判断风力大小⑴同一等压线图上，等压线密集，气压梯度力大，风力大；等压线稀疏，气压梯度力小，风力小。

如下图中甲处风力大于乙处。

⑵不同图中，“相同比例尺”，相邻两条等压线数值差越大，风力越大，如下图中B处风力大于A处。

⑶不同图中，比例尺越大，风力越大，如下图中C处风力大于D处。

3.判断风向风向的判读：在近地面的大气中，风向是水平气压梯度力、地转偏向力、摩擦力的合力方向。

因此，某点风向的画法是：首先，过该点画出水平气压梯度力的方向，水平气压梯度力的方向垂直于等压线指向低压。

其次，在水平气压梯度力的基础上，北半球向右偏，南半球向左偏，偏转以后的箭头方向即为风的方向，偏转角度大约为30°～45°。

如下图所示。

(北半球)4.判断季节或月份大陆上空出现高压中心或海洋上空出现低压中心为冬季，反之为夏季。

5.判断南、北半球风向偏离于水平气压梯度力的右方，说明在北半球；风向偏离于水平气压梯度力的左方，说明在南半球。

6.判断锋面位置锋面一定存在于低压槽上，冷锋在锋面气旋的西部，暖锋在锋面气旋的东部。

【典型例题】（2016•江苏卷）2016 年1 月24 日,一股强大的寒潮影响我国。

下图为该日8 时亚洲部分地区海平面气压形势图。

读图回答下列各题。

1. 此时我国A. 各地均受强大高压脊控制B. 北方普遍降温降雪C. 三亚风力大于昆明D. 北京、上海风向基本相同2. 该日上海气温比成都低的原因是A. 无高大山脉阻挡,受寒潮影响大B. 濒临海洋,受到海洋影响C. 纬度更高,正午太阳高度小D. 冷锋过境,降温明显思维过程从图表中获取信息答案 1.D 2.A练习：(2016·秦皇岛模拟)下图是某日某时北半球某平原地区500 hPa 等压面的高度分布图(单位：m)。

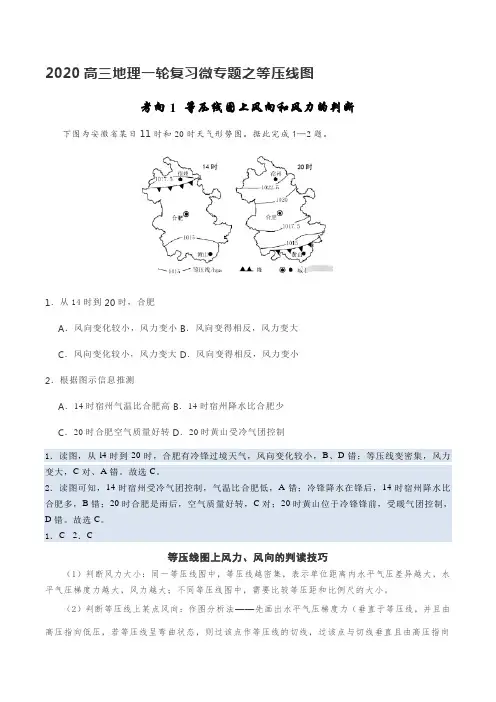

2020高三地理一轮复习微专题之等压线图考向1等压线图上风向和风力的判断下图为安徽省某日11时和20时天气形势图。

据此完成1—2题。

1．从14时到20时，合肥A．风向变化较小，风力变小B．风向变得相反，风力变大C．风向变化较小，风力变大D．风向变得相反，风力变小2．根据图示信息推测A．14时宿州气温比合肥高B．14时宿州降水比合肥少C．20时合肥空气质量好转D．20时黄山受冷气团控制1．读图，从l4时到20时，合肥有冷锋过境天气，风向变化较小，B、D错；等压线变密集，风力变大，C对、A错。

故选C。

2．读图可知，14时宿州受冷气团控制，气温比合肥低，A错；冷锋降水在锋后，14时宿州降水比合肥多，B错；20时合肥是雨后，空气质量好转，C对；20时黄山位于冷锋锋前，受暖气团控制，D错。

故选C。

1．C 2．C等压线图上风力、风向的判读技巧（1）判断风力大小：同一等压线图中，等压线越密集，表示单位距离内水平气压差异越大，水平气压梯度力越大，风力越大；不同等压线图中，需要比较等压距和比例尺的大小。

（2）判断等压线上某点风向：作图分析法——先画出水平气压梯度力（垂直于等压线，并且由高压指向低压，若等压线呈弯曲状态，则过该点作等压线的切线，过该点与切线垂直且由高压指向低压的方向即为水平气压梯度力方向），再根据地转偏向力“南左北右”规律，在水平气压梯度力方向的基础上向右（北半球）或向左（南半球）偏转一定角度，即可确定此点的风向。

下图是亚洲东部某区域两个时刻的等压线图（单位：百帕）。

读图，回答1—2题。

1．左图中A处等压线的数值可能为A．1 004或1 006B．1 006或1 008C．1 008或1 010D．1 004或1 0082．在这段时间内，关于风速变化的叙述，符合图中实际情况的是A．台湾岛风速变大B．珠江口风速明显变大C．长三角地区风速变小D．环渤海地区风速明显变小【答案】1．B 2．D【解析】1．根据等值线的性质，闭合等值线的数值等于相邻等值线的高值或者低值。
