等压线图判读

等压线的判读等压线图的判读（1）判断高压中心和低压中心：等压线上的数值由中心向四周变小的为高压中心；在等压线上的数值由中心向四周变大的为低压中心。

（2）判断水平方向上、垂直方向上的气压高低：水平方向上：高压区为气流，天气晴朗；低压区为气流，多阴雨天气。

垂直方向上：近地面气压高，高空气压低；地势高气压，地势低气压。

（3）判断高压脊(线)和低压槽(线)：高压脊：等压线中弯曲最大，其数值由高指向低处为高压脊。

低压槽:等压线中弯曲最大处其数值由低指向高处为低压槽(锋面一般出现在此)。

（4）判断风向和风力大小风力大小：取决于水平气压梯度力。

风向还要考虑地转偏向力【探究新知】画出锋面两侧的风向学习拓展（一）读等压线图，回答1-3题1、M处的气压数值可能为（）A．1020、1012.5B．1017.5、1020C．1017.5、1015D．1015、1012.52、N处的盛行风向不可能是（）A．南风 B．西风C．西南风 D．东北风3、图示地区4月份因大陆气团与海洋气团交绥而降水较多的地方是（）A．①B．②C．③D．④答案：（1）C （2）D （3）D（四）读某日某时海平面天气图（单位：百帕）回答10-11题。

10、图中，此时可能出现降水天气的地区是A.山东半岛B.长江三角洲C.云贵高原D.台湾岛11、下列城市中，月平均气温和相应月降水量符合图中所示季节的是A.巴黎──3℃，35mmB.旧金山──14℃，51mmC.莫斯科──20℃，75mmD.孟买──28℃，6mm答案：1A 2 C（五）读北半球某地等压线图，回答下列问题。

12、在图中标出高压中心和低压中心的位置。

13、在图中画出高压脊线和低压槽线的位置。

14、图中甲地的风向是_______________风，乙地的风向是_______________风。

15、图中甲地的风力较乙地风力_______________，原因是_______________。

16、如图中的低气压中心大致以每小时20千米的速度向东南方向移动，48小时后，乙地将出现_______________天气。

方法技巧：如何判读等压线图等压线图是等值线图中非常重要的一种类型，它同样具有等值线图的一般特征和基本判读方法。

1．判断气压场类型及天气类型在等压线图中的特征一般大气特征高气压 等压线闭合，中心气压高于四周气压下沉气流，晴朗高压脊 (脊线) 高气压延伸出来的狭长区域，弯曲最大各点的连线叫脊线低气压 等压线闭合，中心气压低于四周气压上升气流，阴雨 低压槽 (槽线)低气压延伸出来的狭长区域，弯曲最大各点的连线叫槽线常形成锋面气旋,阴雨 2.判断风力大小⑴同一等压线图上，等压线密集，气压梯度力大，风力大；等压线稀疏，气压梯度力小，风力小。

如下图中甲处风力大于乙处。

⑵不同图中，“相同比例尺”，相邻两条等压线数值差越大，风力越大，如下图中B 处风力大于A 处。

⑶不同图中，比例尺越大，风力越大，如下图中C 处风力大于D 处。

3.判断风向风向的判读：在近地面的大气中，风向是水平气压梯度力、地转偏向力、摩擦力的合力方向。

因此，某点风向的画法是：首先，过该点画出水平气压梯度力的方向，水平气压梯度力的方向垂直于等压线指向低压。

其次，在水平气压梯度力的基础上，北半球向右偏，南半球向左偏，偏转以后的箭头方向即为风的方向，偏转角度大约为30°～45°。

如下图所示。

(北半球)4.判断季节或月份大陆上空出现高压中心或海洋上空出现低压中心为冬季，反之为夏季。

5.判断南、北半球风向偏离于水平气压梯度力的右方，说明在北半球；风向偏离于水平气压梯度力的左方，说明在南半球。

6.判断锋面位置锋面一定存在于低压槽上，冷锋在锋面气旋的西部，暖锋在锋面气旋的东部。

【典型例题】（2016•江苏卷）2016 年1 月24 日,一股强大的寒潮影响我国。

下图为该日8 时亚洲部分地区海平面气压形势图。

读图回答下列各题。

1. 此时我国A. 各地均受强大高压脊控制B. 北方普遍降温降雪C. 三亚风力大于昆明D. 北京、上海风向基本相同2. 该日上海气温比成都低的原因是A. 无高大山脉阻挡,受寒潮影响大B. 濒临海洋,受到海洋影响C. 纬度更高,正午太阳高度小D. 冷锋过境,降温明显思维过程从图表中获取信息答案 1.D 2.A练习：(2016·秦皇岛模拟)下图是某日某时北半球某平原地区500 hPa等压面的高度分布图(单位：m)。

一、判读技巧影响气压的基本要素有海拔、温度、空气运动等；从高度来看，同一地点，气压总是随高度的增加而递减，高空的气压总是低于近地面的气压；从气温来看，同一高度，气温越高的地方，气压越低；从空气运动状况来看，气流上升处，气压低，反之气压高。

1、判断气压类型凡闭合等压线中心气压高于四周气压的区域为高气压；凡闭合等压线中心气压低于四周气压的区域为低气压。

由高气压向外延伸出来的狭长区域为高压脊，脊的最弯曲部分的连线称为脊线；由低气压向外延伸出来的狭长区域为低压槽，槽的最弯曲部分的连线称为槽线。

两个高压脊之间和两个低压槽之间的部位称为鞍部。

2、判断季节变化根据海陆热力性质的差异，同一纬度地区，夏季大陆比海洋热，大陆形成热低压；冬季大陆形成冷高压。

因此，大陆出现高压中心或海洋出现低压中心为冬季，反之为夏季。

3、判断风力大小同一等压线图中，等压线越密集，单位距离内气压差异越大，水平气压梯度力越大，风越大。

不同等压线图中，则比较相邻两条等压线差值的大小，比较比例尺的大小。

若比例尺相同，则等压差越大的地方风力越大；若比例尺不同而等压差相同，则比例尺大的图所示风力越大。

4、判断某点风向做图分析法——先做出该点的水平气压梯度力（垂直于等压线，并且由高压指向低压，若等压线不规则，呈弯曲状态，则做与该点的切线方向垂直的线即为水平气压梯度力方向），然后再根据地转偏向力“南左北右”规律，在水平气压梯度力方向的基础上向右（北半球）或向左（南半球）做出偏向角度为35—45之间的风向，由此确定此点的风向。

5、判断天气状况低压中心气流辐合上升，低压槽易形成锋面，盛行上升气流，多阴雨天气。

同压中心与高压脊气流辐散下沉，不利于冷暖锋的形成，控制的地区多晴朗天气。

二、等压线图中气压场类型的判读等压线图中气压场的判读，可联系等高线图的判读方法。

在等压线图中，等压线闭合，数值中间低四周高，为低压中心（气旋），反之为高压中心（反气旋）。

等压线弯曲，并向气压数值减小方向弯曲，弯曲处的狭长区域称为高压脊，高压脊的等压线呈舌状向外伸出，曲率最大处转折点的连线是脊线，脊线与等压线垂直；等压线弯曲，并向气压数值增大方向弯曲，弯曲处的狭长区域称为低压槽，低压槽的等压线呈V字状向外伸展，V字状顶端的连线是槽线，槽线与等压线垂直。

浅析等压面图的判读方法与应用技巧等压面图是一种用于描述大气变化的重要工具，它可以显示不同高度上空气的压力分布及风向风速等信息。

等压面图广泛应用于气象、航空、海洋等领域，因此掌握其判读方法与应用技巧对于相关领域的专业人士十分重要。

本文将浅析等压面图的判读方法与应用技巧。

一、等压线的特征与含义等压线是等压面图上最显著的标志，它指的是按照相同气压值连接起来的曲线。

等压线的特征与含义如下：1.等压线与高度等压线的高度取决于该压力层的大气厚度，通常比较低的层次厚度较小，等压线的间距较近，相反，高层的等压线间距较大。

2.等压线的间距等压线间距越接近，表示气压梯度越大，风速越快，风向也趋向于垂直吹过等压线。

等压线其实就是气压在地球表面和不同高度之间的等值线。

因此，等压线的形状可以反映气压场的变化。

一些常见的等压线形状及其含义如下：（1）西南向等压线：表示高压区。

这种情况下，风向趋向于从高压区吹向低压区。

（3）闭合等压线：表示风眼。

等压线围绕风眼分布，呈团块状，这种情况下风速较小而稳定。

二、等压线的判读方法等压线图是一种二维图形，观测者可以从中获取许多有关大气的信息。

判读等压线图需要注意以下几点：相邻等压线的间距越小，表示压力梯度越大，风速越快。

相反，如果相邻等压线间距较大，表示压力梯度较小，风速也较慢。

判断等压线的拓扑结构，也就是等压线的分布方式，有助于了解系统的发展状况，例如一个高压系统或低压系统等。

拓扑结构由一些线或点组成，如果等压线围绕一处聚集，那这就是一个高压中心。

相反，如果等压线向某个中心聚拢，那就是一个低压中心。

3.气压的变化判断等压线的气压变化是判断气象变化的有效方法之一。

当等压线环绕高压中心时，空气下沉并且压力升高。

反之，当等压线环绕低压中心时，空气上升并且压力变低。

因此，通过观察等压线的分布可以大体预测某一区域的天气。

三、应用技巧1.结合地形因素地形是影响气压分布的重要因素。

通过结合地形与等压面图可以预测某一地区的气流方向和压力分布。

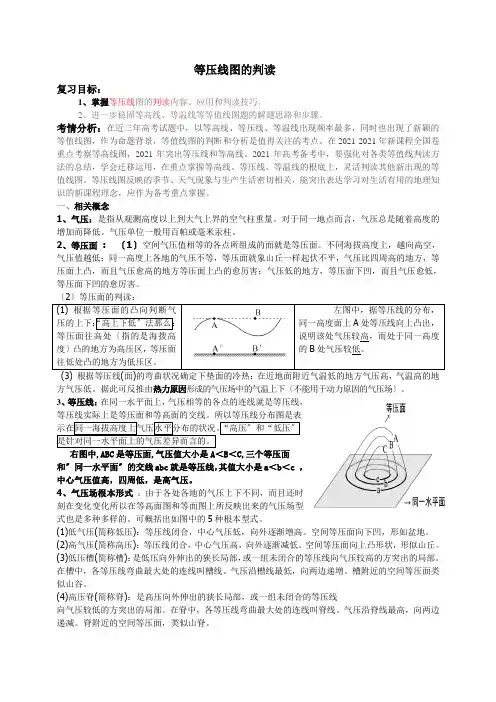

等压线图的判读复习目标：1、掌握等压线图的判读内容、应用和判读技巧。

2、进一步稳固等高线、等温线等等值线图题的解题思路和步骤。

考情分析：在近三年高考试题中，以等高线、等压线、等温线出现频率最多，同时也出现了新颖的等值线图，作为命题背景，等值线图的判断和分析是值得关注的考点。

在2021-2021年新课程全国卷重点考察等高线图，2021年突出等压线和等高线。

2021年高考备考中，要强化对各类等值线判读方法的总结，学会迁移运用，在重点掌握等高线、等压线、等温线的根底上，灵活判读其他新出现的等值线图。

等压线图反映的季节、天气现象与生产生活密切相关，能突出表达学习对生活有用的地理知识的新课程理念，应作为备考重点掌握。

一、相关概念1、气压：是指从观测高度以上到大气上界的空气柱重量。

对于同一地点而言，气压总是随着高度的增加而降低。

气压单位一般用百帕或毫米汞柱。

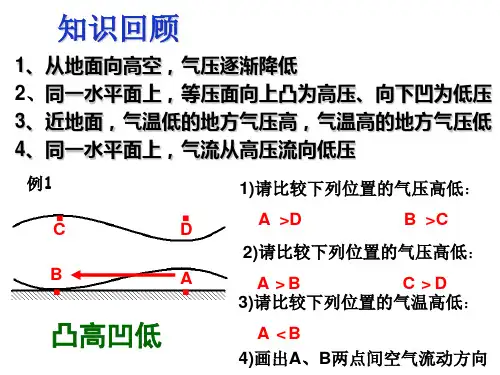

2、等压面: 〔1〕空间气压值相等的各点所组成的面就是等压面。

不同海拔高度上，越向高空，气压值越低：同一高度上各地的气压不等，等压面就象山丘一样起伏不平，气压比四周高的地方，等压面上凸，而且气压愈高的地方等压面上凸的愈厉害；气压低的地方，等压面下凹，而且气压愈低，等压面下凹的愈厉害。

(1) 根据等压面的凸向判断气压的上下：“高上下低〞法那么：等压面往高处〔指的是海拨高度〕凸的地方为高压区，等压面往低处凸的地方为低压区。

左图中，据等压线的分布，同一高度面上A处等压线向上凸出，说明该处气压较高，而处于同一高度的B处气压较低。

方气压低。

据此可反推由热力原因形成的气压场中的气温上下〔不能用于动力原因的气压场〕。

3、等压线：在同一水平面上，气压相等的各点的连线就是等压线，等压线实际上是等压面和等高面的交线。

所以等压线分布图是表示在同一海拔高度上气压水平分布的状况。

“高压〞和“低压〞是针对同一水平面上的气压差异而言的。

右图中,ABC是等压面,气压值大小是A＜B＜C,三个等压面和〞同一水平面〞的交线abc就是等压线，其值大小是a＜b＜c ，中心气压值高，四周低，是高气压。

等压线图的判读技巧 TYYGROUP system office room 【TYYUA16H-TYY-TYYYUA8Q8-一、判读技巧影响气压的基本要素有海拔、温度、空气运动等；从高度来看，同一地点，气压总是随高度的增加而递减，高空的气压总是低于近地面的气压；从气温来看，同一高度，气温越高的地方，气压越低；从空气运动状况来看，气流上升处，气压低，反之气压高。

1、判断气压类型凡闭合等压线中心气压高于四周气压的区域为高气压；凡闭合等压线中心气压低于四周气压的区域为低气压。

由高气压向外延伸出来的狭长区域为高压脊，脊的最弯曲部分的连线称为脊线；由低气压向外延伸出来的狭长区域为低压槽，槽的最弯曲部分的连线称为槽线。

两个高压脊之间和两个低压槽之间的部位称为鞍部。

2、判断季节变化根据海陆热力性质的差异，同一纬度地区，夏季大陆比海洋热，大陆形成热低压；冬季大陆形成冷高压。

因此，大陆出现高压中心或海洋出现低压中心为冬季，反之为夏季。

3、判断风力大小同一等压线图中，等压线越密集，单位距离内气压差异越大，水平气压梯度力越大，风越大。

不同等压线图中，则比较相邻两条等压线差值的大小，比较比例尺的大小。

若比例尺相同，则等压差越大的地方风力越大；若比例尺不同而等压差相同，则比例尺大的图所示风力越大。

4、判断某点风向做图分析法——先做出该点的水平气压梯度力（垂直于等压线，并且由高压指向低压，若等压线不规则，呈弯曲状态，则做与该点的切线方向垂直的线即为水平气压梯度力方向），然后再根据地转偏向力“南左北右”规律，在水平气压梯度力方向的基础上向右（北半球）或向左（南半球）做出偏向角度为35—45之间的风向，由此确定此点的风向。

5、判断天气状况低压中心气流辐合上升，低压槽易形成锋面，盛行上升气流，多阴雨天气。

同压中心与高压脊气流辐散下沉，不利于冷暖锋的形成，控制的地区多晴朗天气。

二、等压线图中气压场类型的判读等压线图中气压场的判读，可联系等高线图的判读方法。

等压线图的判读重点空间气压值相等的各点所组成的面就是等压面。

不同海拔高度上，越向高空，气压值越低：同一高度上各地的气压不等，等压面就象山丘一样起伏不平，气压比四周高的地方，等压面上凸，而且气压愈高的地方等压面上凸的愈厉害；气压低的地方，等压面下凹，而且气压愈低，等压面下凹的愈厉害。

(2) 根据等压线(面)的弯曲状况确定下垫面的冷热：在近地面附近气温低的地方气压高，气温高的地方气压低。

据此可反推由热力原因形成的气压场中的气温高低（不能用于动力原因的气压场）。

和等面图上所反映出来的气压场型式也是多种多样的。

可概括出如图中的5种基本型式。

(1)低气压(简称低压)：等压线闭合，中心气压低，向外逐渐增高。

空间等压面向下凹，形如盆地。

(2)高气压(简称高压)：等压线闭合，中心气压高，向外逐渐减低。

空间等压面向上凸形状，形似山丘。

(3)低压槽(简称槽)：是低压向外伸出的狭长部分，或一组未闭合的等压线向气压较高的方突出的部分。

在槽中，各等压线弯曲最大处的连线叫槽线。

气压沿槽线最低，向两边递增。

槽附近的空间等压面类似山谷(4)高压脊(简称脊)：是高压向外伸出的狭长部分，或一组未闭合的等压线向气压较低的方突出的部分。

在脊中，各等压线弯曲最大处的连线叫脊线。

气压沿脊线最高，向两边递减。

脊附近的空间等压面，类似山脊。

(5)鞍形气压区(简称鞍部)：是两个低压与两个高压交错组成的中间区域，其附近空间等压面形如马鞍。

不同的气压系统天气情况不同：低气压区和低压槽，由于气流的辐合上升，容易造成云和降水；高压区和高压脊，由于空气下沉辐散，一般天气晴好。

鞍部：阴沉，不稳定。

二、判读要点1.判断风向（1）做水平气压梯度力：垂直等压线，由高压指向低压。

（2）根据半球确定偏转方向：北半球向右偏，南半球向左偏。

（3）根据高度确定受力情况：①高空(1500米以上)一一风向与等压线平行（风受两个力，无摩擦力）②近地面——风向与等压线斜交(风受三个力，且摩擦力越大，斜交夹角越大)。

2021届高三地理复习专题讲解：等压线图的判读及应用一、专题讲解等压线图的判读及应用1．判断风向第一步：在等压线图中，按要求画出过该点的切线并作垂直于切线的虚线箭头(由高压指向低压，但并非一定指向低压中心)，表示水平气压梯度力的方向。

第二步：确定南、北半球后，面向水平气压梯度力的方向向右(北半球)或向左(南半球)偏转30°～45°角(近地面风向可依此角度偏转，若为高空，则偏转90°)，画出实线箭头，即为经过该点的风向。

如下图所示(以北半球近地面气压场为例)：2．判断南、北半球(1)风向在水平气压梯度力的右侧——北半球。

(2)风向在水平气压梯度力的左侧——南半球。

3．判断风力(风速)大小(1)等压线密集——气压梯度力大——风力大。

(2)等压线稀疏——气压梯度力小——风力小。

4．判断季节(1)夏季(北半球7月、南半球1月)：大陆内部一般为低压。

(2)冬季(北半球1月、南半球7月)：大陆内部一般为高压。

5．判断天气状况(1)由高纬吹向低纬的风——寒冷干燥。

(2)由低纬吹向高纬的风——温暖湿润。

(3)低气压过境时，多阴雨天气；高气压过境时，多晴朗天气。

(4)低压中心和低压槽控制区多阴雨天气；高压中心和高压脊控制区多晴朗天气。

二、同步训练读世界某地区某日海平面等压线（单位：hPa）分布图（虚线表示航海线），回答1～3题。
