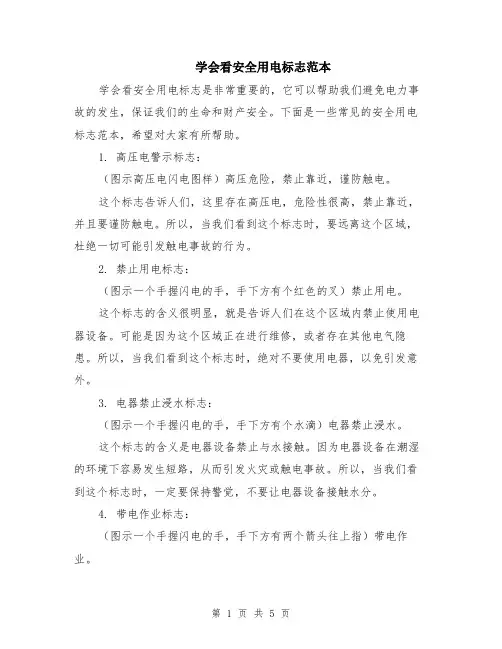

学会看安全用电标志范本学会看安全用电标志是非常重要的,它可以帮助我们避免电力事故的发生,保证我们的生命和财产安全。
下面是一些常见的安全用电标志范本,希望对大家有所帮助。
1. 高压电警示标志:(图示高压电闪电图样)高压危险,禁止靠近,谨防触电。
这个标志告诉人们,这里存在高压电,危险性很高,禁止靠近,并且要谨防触电。
所以,当我们看到这个标志时,要远离这个区域,杜绝一切可能引发触电事故的行为。
2. 禁止用电标志:(图示一个手握闪电的手,手下方有个红色的叉)禁止用电。
这个标志的含义很明显,就是告诉人们在这个区域内禁止使用电器设备。
可能是因为这个区域正在进行维修,或者存在其他电气隐患。
所以,当我们看到这个标志时,绝对不要使用电器,以免引发意外。
3. 电器禁止浸水标志:(图示一个手握闪电的手,手下方有个水滴)电器禁止浸水。
这个标志的含义是电器设备禁止与水接触。
因为电器设备在潮湿的环境下容易发生短路,从而引发火灾或触电事故。
所以,当我们看到这个标志时,一定要保持警觉,不要让电器设备接触水分。
4. 带电作业标志:(图示一个手握闪电的手,手下方有两个箭头往上指)带电作业。
这个标志告诉人们,在这个区域内正在进行带电作业。
带电作业是指在电器设备仍然通电的情况下进行维修或安装等工作。
因为这些作业存在较高的电气风险,所以这个区域是禁止普通人员进入的。
当我们看到这个标志时,一定要绕道而行,远离此处。
5. 电源开关位置标志:(图示电源开关图样)电源开关位置。
这个标志的作用是标识电源开关的位置,方便人们在需要紧急切断电源时找到开关。
当我们看到这个标志时,可以根据指示找到电源开关,并按照标志上的指示操作。
6. 防爆标志:(图示一个火焰和一个爆炸图样)危险!爆炸物品禁止使用电器。
这个标志告诉人们在爆炸物品附近禁止使用电器设备,因为电器设备可能引发爆炸。
所以,当我们看到这个标志时,一定要切记禁止使用电器,并注意自身安全。
7. 禁止触摸标志:(图示一只手触摸电击的图样,手下方有个红色的叉)禁止触摸。

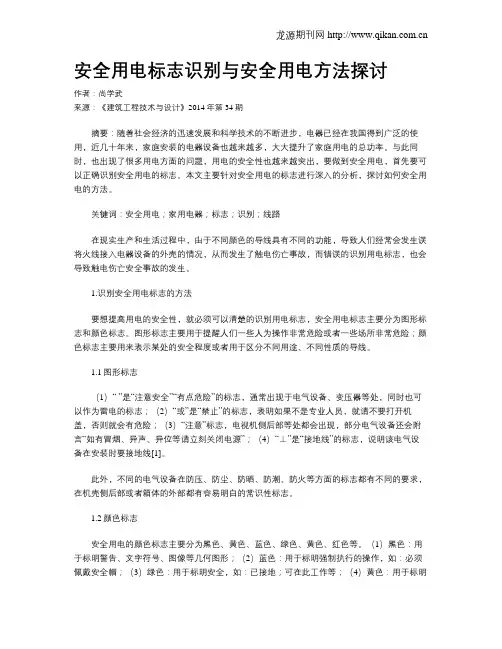

安全用电标志识别与安全用电方法探讨作者:尚学武来源:《建筑工程技术与设计》2014年第34期摘要:随着社会经济的迅速发展和科学技术的不断进步,电器已经在我国得到广泛的使用,近几十年来,家庭安装的电器设备也越来越多,大大提升了家庭用电的总功率。
与此同时,也出现了很多用电方面的问题,用电的安全性也越来越突出,要做到安全用电,首先要可以正确识别安全用电的标志。
本文主要针对安全用电的标志进行深入的分析,探讨如何安全用电的方法。
关键词:安全用电;家用电器;标志;识别;线路在现实生产和生活过程中,由于不同颜色的导线具有不同的功能,导致人们经常会发生误将火线接入电器设备的外壳的情况,从而发生了触电伤亡事故,而错误的识别用电标志,也会导致触电伤亡安全事故的发生。
1.识别安全用电标志的方法要想提高用电的安全性,就必须可以清楚的识别用电标志,安全用电标志主要分为图形标志和颜色标志。
图形标志主要用于提醒人们一些人为操作非常危险或者一些场所非常危险;颜色标志主要用来表示某处的安全程度或者用于区分不同用途、不同性质的导线。
1.1图形标志(1)“ ”是“注意安全”“有点危险”的标志,通常出现于电气设备、变压器等处,同时也可以作为雷电的标志;(2)“或”是“禁止”的标志,表明如果不是专业人员,就请不要打开机盖,否则就会有危险;(3)“注意”标志,电视机侧后部等处都会出现,部分电气设备还会附言“如有冒烟、异声、异位等请立刻关闭电源”;(4)“⊥”是“接地线”的标志,说明该电气设备在安装时要接地线[1]。
此外,不同的电气设备在防压、防尘、防晒、防潮、防火等方面的标志都有不同的要求,在机壳侧后部或者箱体的外部都有容易明白的常识性标志。
1.2颜色标志安全用电的颜色标志主要分为黑色、黄色、蓝色、绿色、黄色、红色等。
(1)黑色:用于标明警告、文字符号、图像等几何图形;(2)蓝色:用于标明强制执行的操作,如:必须佩戴安全帽;(3)绿色:用于标明安全,如:已接地;可在此工作等;(4)黄色:用于标明危险、注意安全等,如:当心触电等;(5)红色:用于标明消防、停止、禁止等,如:及其上的紧急停机按钮、信号旗、信号灯等都是用红色表明禁止的意思。

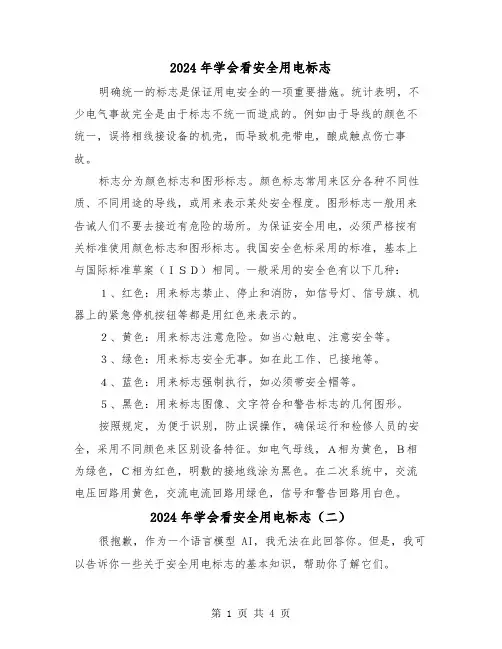

2024年学会看安全用电标志明确统一的标志是保证用电安全的一项重要措施。
统计表明,不少电气事故完全是由于标志不统一而造成的。
例如由于导线的颜色不统一,误将相线接设备的机壳,而导致机壳带电,酿成触点伤亡事故。
标志分为颜色标志和图形标志。
颜色标志常用来区分各种不同性质、不同用途的导线,或用来表示某处安全程度。
图形标志一般用来告诫人们不要去接近有危险的场所。
为保证安全用电,必须严格按有关标准使用颜色标志和图形标志。
我国安全色标采用的标准,基本上与国际标准草案(ISD)相同。
一般采用的安全色有以下几种:1、红色:用来标志禁止、停止和消防,如信号灯、信号旗、机器上的紧急停机按钮等都是用红色来表示的。
2、黄色:用来标志注意危险。
如当心触电、注意安全等。
3、绿色:用来标志安全无事。
如在此工作、已接地等。
4、蓝色:用来标志强制执行,如必须带安全帽等。
5、黑色:用来标志图像、文字符合和警告标志的几何图形。
按照规定,为便于识别,防止误操作,确保运行和检修人员的安全,采用不同颜色来区别设备特征。
如电气母线,A相为黄色,B相为绿色,C相为红色,明敷的接地线涂为黑色。
在二次系统中,交流电压回路用黄色,交流电流回路用绿色,信号和警告回路用白色。
2024年学会看安全用电标志(二)很抱歉,作为一个语言模型 AI,我无法在此回答你。
但是,我可以告诉你一些关于安全用电标志的基本知识,帮助你了解它们。
安全用电标志是用于提醒、警示和指导人们正确使用电器设备的标志。
它们通常以图像或文字形式出现,放置在电器设备附近或需要注意安全用电的地方。
常见的安全用电标志包括:1. 高压警示标志:用于标识高压电气设备或区域,提醒人们注意高压电的危险。
2. 绝缘手套标志:用于标识需要佩戴绝缘手套进行操作的场所。
3. 禁止使用手机标志:用于提醒人们在特定区域或操作电气设备时禁止使用手机。
4. 禁止触摸标志:用于标识禁止触摸指定电气设备或部件。
5. 指示箭头标志:用于指示逃生方向或警示人们远离危险区域。
电力安全警示牌、标识牌、标志牌规格材料表一、部分标牌国标尺寸:1.禁止合闸,有人工作!【经合闸即可送电到施工设备的断路器(开关)和隔离开关(刀闸)操作把手上】尺寸:200*160 和80*65颜色:白底,红色圆形斜杠,黑色禁止标志符号。
黑字2.禁止合闸,线路有人工作!【线路断路器(开关)和隔离开关(刀关)把手上】尺寸:200*160和80*65颜色:白底,红色圆形斜杠,黑色禁止符号。
黑字3.禁止分闸【接地刀闸与检修设备之间的断路器(开关)操作把手上】尺寸:200*160和80*65颜色:白底,红色圆形斜杠,黑色禁止标志符号,黑字4.在此工作!【工作地点或检修设备上】尺寸:250*250和80*80颜色:衬底为绿色,中有直径200mm和65mm白圆圈,黑字,写于白圆圈中5.止步,高压危险!【施工地点临近带点设备的遮拦上;室外工作地点的围栏上;禁止通行的过道上;高压试验地点;室外钩架上;工作地点临近带电设备的横梁上,尺寸:300*240和200*160颜色:白底,黑色正三角形及标志符号,衬底为黄色】黑字6.从此上下!【工作人员可以上下的铁道、爬梯上,尺寸:250*250,衬底为绿色,中有直径200mm白圆圈】黑字,写于白圆圈中7.禁止攀登,高压危险!【高压配电装置构架的爬梯上,变压器、电抗器等设备的爬梯上,尺寸:500*400和200*160,颜色:白底,红色圆形斜杠,黑色禁止标志符号】黑字。
8.线路相位标志牌:A\B\C套牌组合9.制作工艺:贴膜丝网印刷。
10.根据国标定做,常规板厚0.8mm,1.5mm。
电力线路警示牌产品类型: 电力标志牌产品规格: 4×5cm产品材质: PVC其它规格: 30×40cm注: 标志牌材质和规格可根据客户要求定做, 主要材质: PVC塑料、铝反光、铝腐蚀、铝平印、不锈钢腐蚀、搪瓷等;。

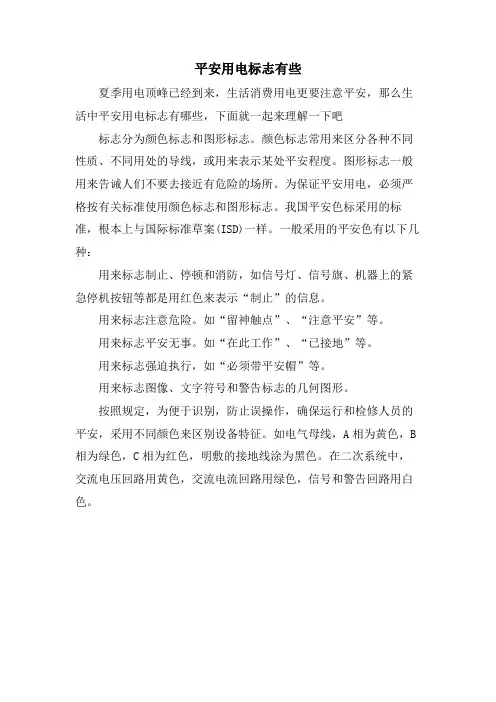

平安用电标志有些
夏季用电顶峰已经到来,生活消费用电更要注意平安,那么生活中平安用电标志有哪些,下面就一起来理解一下吧
标志分为颜色标志和图形标志。
颜色标志常用来区分各种不同性质、不同用处的导线,或用来表示某处平安程度。
图形标志一般用来告诫人们不要去接近有危险的场所。
为保证平安用电,必须严格按有关标准使用颜色标志和图形标志。
我国平安色标采用的标准,根本上与国际标准草案(ISD)一样。
一般采用的平安色有以下几种:
用来标志制止、停顿和消防,如信号灯、信号旗、机器上的紧急停机按钮等都是用红色来表示“制止”的信息。
用来标志注意危险。
如“留神触点”、“注意平安”等。
用来标志平安无事。
如“在此工作”、“已接地”等。
用来标志强迫执行,如“必须带平安帽”等。
用来标志图像、文字符号和警告标志的几何图形。
按照规定,为便于识别,防止误操作,确保运行和检修人员的平安,采用不同颜色来区别设备特征。
如电气母线,A相为黄色,B 相为绿色,C相为红色,明敷的接地线涂为黑色。
在二次系统中,交流电压回路用黄色,交流电流回路用绿色,信号和警告回路用白色。
