电镀装饰铬常见故障及其处理方法：镀铬层结合力差

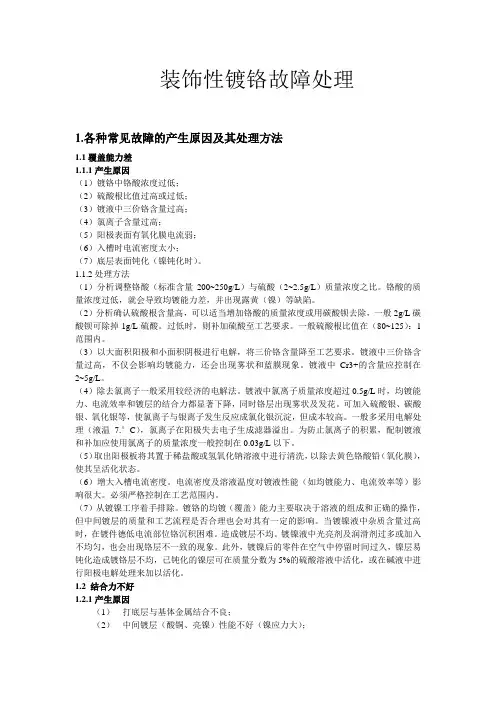

装饰性镀铬故障处理1.各种常见故障的产生原因及其处理方法1.1覆盖能力差1.1.1产生原因（1）镀铬中铬酸浓度过低；（2）硫酸根比值过高或过低；（3）镀液中三价铬含量过高；（4）氯离子含量过高；（5）阳极表面有氧化膜电流弱；（6）入槽时电流密度太小；（7）底层表面钝化（镍钝化时）。

1.1.2处理方法（1）分析调整铬酸（标准含量200~250g/L）与硫酸（2~2.5g/L）质量浓度之比。

铬酸的质量浓度过低，就会导致均镀能力差，并出现露黄（镍）等缺陷。

（2）分析确认硫酸根含量高，可以适当增加铬酸的质量浓度或用碳酸钡去除，一般2g/L碳酸钡可除掉1g/L硫酸。

过低时，则补加硫酸至工艺要求。

一般硫酸根比值在（80~125）：1范围内。

（3）以大面积阳极和小面积阴极进行电解，将三价铬含量降至工艺要求。

镀液中三价铬含量过高，不仅会影响均镀能力，还会出现雾状和蓝膜现象。

镀液中Cr3+的含量应控制在2~5g/L。

（4）除去氯离子一般采用较经济的电解法。

镀液中氯离子质量浓度超过0.5g/L时，均镀能力、电流效率和镀层的结合力都显著下降，同时铬层出现雾状及发花。

可加入硫酸银、碳酸银、氧化银等，使氯离子与银离子发生反应成氯化银沉淀，但成本较高。

一般多采用电解处理（液温7.°C），氯离子在阳极失去电子生成滤器溢出。

为防止氯离子的积累，配制镀液和补加应使用氯离子的质量浓度一般控制在0.03g/L以下。

（5）取出阳极板将其置于稀盐酸或氢氧化钠溶液中进行清洗，以除去黄色铬酸铅（氧化膜），使其呈活化状态。

（6）增大入槽电流密度。

电流密度及溶液温度对镀液性能（如均镀能力、电流效率等）影响很大。

必须严格控制在工艺范围内。

（7）从镀镍工序着手排除。

镀铬的均镀（覆盖）能力主要取决于溶液的组成和正确的操作，但中间镀层的质量和工艺流程是否合理也会对其有一定的影响。

当镀镍液中杂质含量过高时，在镀件德低电流部位铬沉积困难。

造成镀层不均。

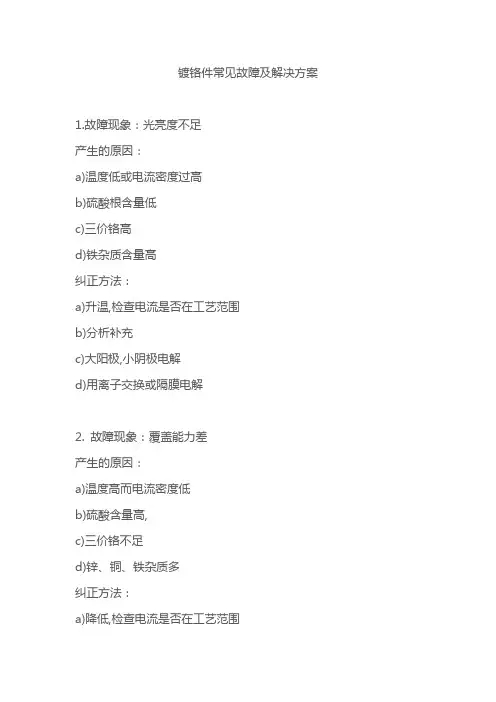

镀铬件常见故障及解决方案1.故障现象：光亮度不足产生的原因：a)温度低或电流密度过高b)硫酸根含量低c)三价铬高d)铁杂质含量高纠正方法：a)升温,检查电流是否在工艺范围b)分析补充c)大阳极,小阴极电解d)用离子交换或隔膜电解2. 故障现象：覆盖能力差产生的原因：a)温度高而电流密度低b)硫酸含量高,c)三价铬不足d)锌、铜、铁杂质多纠正方法：a)降低,检查电流是否在工艺范围b)分析后用BaCO3,除去部分硫酸根;c)大阴极,小阳极电解d)离子交换或隔膜电解处理3. 故障现象：局部无铬层产生的原因：a)孔眼未堵塞b)装挂不当，产生气袋或导电不良c)零件形状复杂，未使用辅助阳极d)零件互助屏蔽e)镀件表面有油污f)挂具未绝缘纠正方法：a)用塑料管堵塞b)改用挂具c)选择适当的辅助阳极d)少挂零件e)对镀件进行重新处理f)改进挂具绝缘4. 故障现象：镀铬层同镀镍层一起剥皮产生的原因：a)镀前处理不彻底b)镀镍层内应力大纠正方法：a)加强镀前处理b)调整镀镍溶液5. 故障现象：铜锡合金镀层上镀铬时出现黑花产生的原因：a)溶液温度低b)镀铬前处理不彻底c)通电过快或过慢e)铜锡合金中含锡量过高纠正方法：a)升高温度b)加强镀铬前处理c)改进操作e)调整铜锡合金6. 故障现象：镀层剥落产生的原因：a)镀前处理不良b)镀铬过程中途断电c)零件进槽预热时间短d)溶液温度或阴极电流密度变化太大e)硫酸含量过高纠正方法：a)加强镀前处理b)重新镀铬时，进行阳极处理或阴极小电流活化处理c)加长预热时间d)严格控制溶液温度和阴极电流密度e)加碳酸钡处理7. 故障现象：铸铁件镀不上铬层，仅有析氢反应产生的原因：a)镀前浸蚀过度b)进行阳极处理时，造成石墨裸露c)阴极电流密度过低纠正方法：a)重新全加工后再镀b)重新全加工后再镀c)提高阴极电流密度8. 故障现象：镀层粗糙，有铬瘤产生的原因：a)阴极电流密度过大b)阴、阳极间距离太近c)零件形状外凸，没有使用保护阴极d)硫酸根过高纠正方法：a)降低阴极电流密度b)放宽阴、阳极间距离c)使用合适的保护阴极d)加碳酸钡处理9.故障现象：镀层或底层金属上有明显裂纹产生的原因：钢在淬火时有应力纠正方法：镀前将零件回火消除应力。

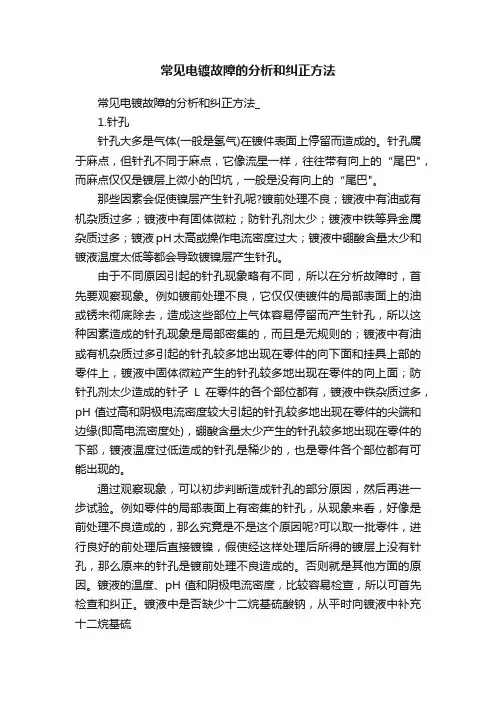

常见电镀故障的分析和纠正方法常见电镀故障的分析和纠正方法_1.针孔针孔大多是气体(一般是氢气)在镀件表面上停留而造成的。

针孔属于麻点，但针孔不同于麻点，它像流星一样，往往带有向上的“尾巴"，而麻点仅仅是镀层上微小的凹坑，一般是没有向上的“尾巴"。

那些因素会促使镍层产生针孔呢?镀前处理不良；镀液中有油或有机杂质过多；镀液中有固体微粒；防针孔剂太少；镀液中铁等异金属杂质过多；镀液pH太高或操作电流密度过大；镀液中硼酸含量太少和镀液温度太低等都会导致镀镍层产生针孔。

由于不同原因引起的针孔现象略有不同，所以在分析故障时，首先要观察现象。

例如镀前处理不良，它仅仅使镀件的局部表面上的油或锈未彻底除去，造成这些部位上气体容易停留而产生针孔，所以这种因素造成的针孔现象是局部密集的，而且是无规则的；镀液中有油或有机杂质过多引起的针孔较多地出现在零件的向下面和挂具上部的零件上，镀液中固体微粒产生的针孔较多地出现在零件的向上面；防针孔剂太少造成的针孑L在零件的各个部位都有，镀液中铁杂质过多，pH值过高和阴极电流密度较大引起的针孔较多地出现在零件的尖端和边缘(即高电流密度处)，硼酸含量太少产生的针孔较多地出现在零件的下部，镀液温度过低造成的针孔是稀少的，也是零件各个部位都有可能出现的。

通过观察现象，可以初步判断造成针孔的部分原因，然后再进一步试验。

例如零件的局部表面上有密集的针孔，从现象来看，好像是前处理不良造成的，那么究竟是不是这个原因呢?可以取一批零件，进行良好的前处理后直接镀镍，假使经这样处理后所得的镀层上没有针孔，那么原来的针孔是镀前处理不良造成的。

否则就是其他方面的原因。

镀液的温度、pH值和阴极电流密度，比较容易检查，所以可首先检查和纠正。

镀液中是否缺少十二烷基硫酸钠，从平时向镀液中补充十二烷基硫酸钠的情况就能基本确定，如难以确定时，可以向镀液中加入O.05g/L十二烷基硫酸钠后进行试镀，若这样所得的镀层上针孔现象没有改善，那就不是缺少十二烷基硫酸钠，可能是镀液中的杂质或硼酸太少引起的，这就可按前述的方法，用小试验分析故障原因，然后按试验所得的结果讲行纠正。

电镀常见的问题及解决方案
电镀过程中可能出现的问题及其解决方案如下：
1.针孔或麻点：这是由于前处理不良、有金属杂质、硼酸含量太少、镀液温度太低等原因造成的。

可以使用润湿剂来减小影响，并严格控制镀液维护及流程。

2.结合力低：如果铜镀层未经活化去氧化层，铜和镍之间的附着力就差，会产生镀层剥落现象。

因此，在电镀前应对基材进行适当的预处理，如酸洗、活化等。

3.镀层脆、可焊性差：这通常是由于有机物或重金属物质污染造成的。

添加剂过多会使镀层中夹带的有机物和分解产物增多，此时可以用活性炭处理或电解等方法除去重金属杂质。

4.镀层发暗和色泽不均匀：有金属污染可能是造成这一问题的原因。

应尽量减少挂具所沾的铜溶液，并在发现污染时立即处理。

5.镀层烧伤：这可能是由于硼酸不足、金属盐的浓度低、工作温度太低、电流密度太高、PH值太高或搅拌不充分等原因造成的。

需要检查并调整相关工艺参数，确保其处于合适的范围。

6.沉积速率低：PH值低或电流密度低都可能导致沉积速率低。

应检查并调整镀液的PH值和电流密度，以优化沉积速率。

7.其他问题：如辅助阳极的铜条未与生产板长度一致或已发粗，不允许再使用。

全板及图形镀后板需在24小时内制作下工序。

图形镀上板戴细纱手套，下板戴棕胶手套，全板上板戴橡胶手套，下板戴干燥的粗纱手套。

在处理电镀问题时，需要综合考虑多个因素，包括镀液成分、设备状况、操作条件等。

如遇到难以解决的问题，建议寻求专业人士的帮助。

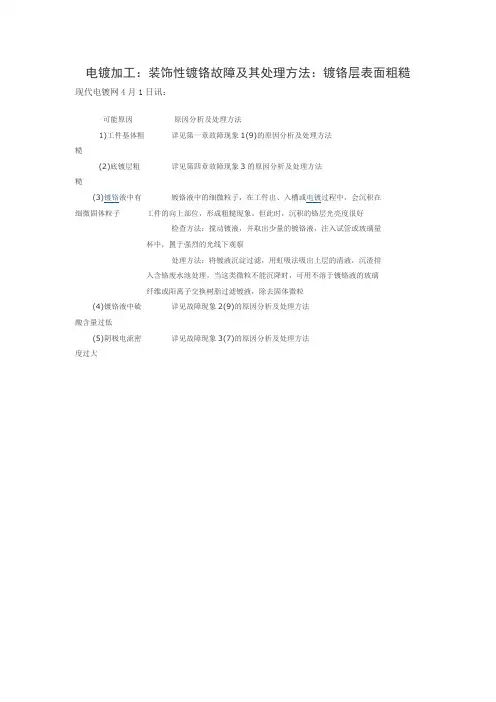

电镀加工：装饰性镀铬故障及其处理方法：镀铬层表面粗糙现代电镀网4月1日讯：
可能原因原因分析及处理方法
1)工件基体粗
糙
详见第一章故障现象1(9)的原因分析及处理方法
(2)底镀层粗
糙
详见第四章故障现象3的原因分析及处理方法
(3)镀铬液中有细微固体粒子
镀铬液中的细微粒子，在工件出、入槽或电镀过程中，会沉积在工件的向上部位，形成粗糙现象。

但此时，沉积的铬层光亮度很好检查方法：搅动镀液，并取出少量的镀铬液，注入试管或玻璃量杯中，置于强烈的光线下观察
处理方法：将镀液沉淀过滤，用虹吸法吸出上层的清液，沉渣排入含铬废水池处理。

当这类微粒不能沉降时，可用不溶于镀铬液的玻璃纤维或阳离子交换树脂过滤镀液，除去固体微粒
(4)镀铬液中硫
酸含量过低
详见故障现象2(9)的原因分析及处理方法
(5)阴极电流密
度过大
详见故障现象3(7)的原因分析及处理方法。

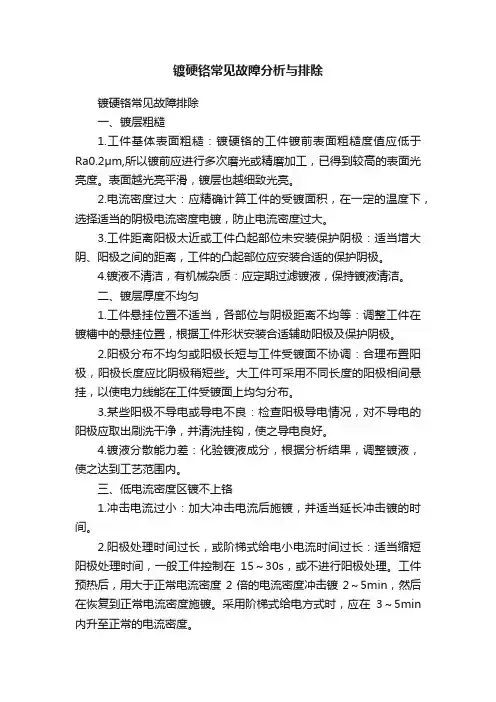

镀硬铬常见故障分析与排除镀硬铬常见故障排除一、镀层粗糙1.工件基体表面粗糙：镀硬铬的工件镀前表面粗糙度值应低于Ra0.2μm,所以镀前应进行多次磨光或精磨加工，已得到较高的表面光亮度。

表面越光亮平滑，镀层也越细致光亮。

2.电流密度过大：应精确计算工件的受镀面积，在一定的温度下，选择适当的阴极电流密度电镀，防止电流密度过大。

3.工件距离阳极太近或工件凸起部位未安装保护阴极：适当增大阴、阳极之间的距离，工件的凸起部位应安装合适的保护阴极。

4.镀液不清洁，有机械杂质：应定期过滤镀液，保持镀液清洁。

二、镀层厚度不均匀1.工件悬挂位置不适当，各部位与阴极距离不均等：调整工件在镀槽中的悬挂位置，根据工件形状安装合适辅助阳极及保护阴极。

2.阳极分布不均匀或阳极长短与工件受镀面不协调：合理布置阳极，阳极长度应比阴极稍短些。

大工件可采用不同长度的阳极相间悬挂，以使电力线能在工件受镀面上均匀分布。

3.某些阳极不导电或导电不良：检查阳极导电情况，对不导电的阳极应取出刷洗干净，并清洗挂钩，使之导电良好。

4.镀液分散能力差：化验镀液成分，根据分析结果，调整镀液，使之达到工艺范围内。

三、低电流密度区镀不上铬1.冲击电流过小：加大冲击电流后施镀，并适当延长冲击镀的时间。

2.阳极处理时间过长，或阶梯式给电小电流时间过长：适当缩短阳极处理时间，一般工件控制在15～30s，或不进行阳极处理。

工件预热后，用大于正常电流密度2倍的电流密度冲击镀2～5min，然后在恢复到正常电流密度施镀。

采用阶梯式给电方式时，应在3～5min 内升至正常的电流密度。

3.镀液中硫酸含量过高：化验镀液，根据分析结果补加铬酐或加入碳酸钡除去多于的硫酸根，使之达到工艺范围之内。

四、镀层结合力不好，镀铬层在磨光时产生剥离现象1.镀前处理不良：加强镀前处理，务必将油、锈去除干净，保证工件表面没有油污、锈斑或氧化皮。

2.工件预热时间过短：适当延长预热时间，对于薄壁工件预热3～10min，对于大工件预热5～15 min。

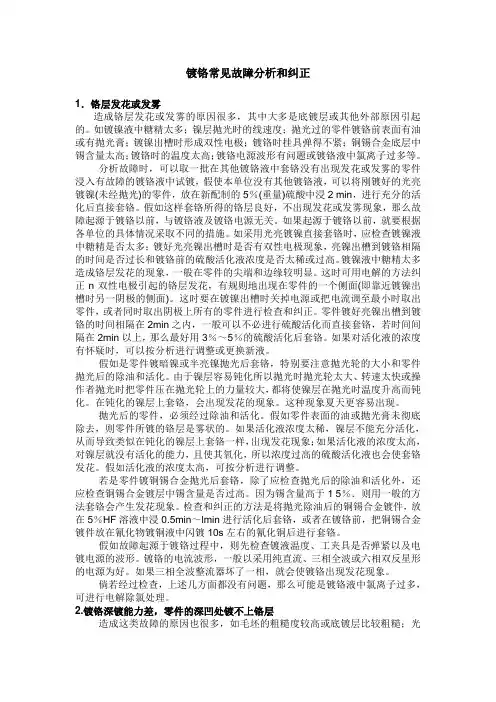

镀铬常见故障分析和纠正1．铬层发花或发雾造成铬层发花或发雾的原因很多，其中大多是底镀层或其他外部原因引起的。

如镀镍液中糖精太多；镍层抛光时的线速度；抛光过的零件镀铬前表面有油或有抛光膏；镀镍出槽时形成双性电极；镀铬时挂具弹得不紧；铜锡合金底层中锡含量太高；镀铬时的温度太高；镀铬电源波形有问题或镀铬液中氯离子过多等。

分析故障时，可以取一批在其他镀铬液中套铬没有出现发花或发雾的零件浸入有故障的镀铬液中试镀，假使本单位没有其他镀铬液，可以将刚镀好的光亮镀镍(未经抛光)的零件，放在新配制的5％(重量)硫酸中浸2 min，进行充分的活化后直接套铬。

假如这样套铬所得的铬层良好，不出现发花或发雾现象，那么故障起源于镀铬以前，与镀铬液及镀铬电源无关。

如果起源于镀铬以前，就要根据各单位的具体情况采取不同的措施。

如采用光亮镀镍直接套铬时，应检查镀镍液中糖精是否太多；镀好光亮镍出槽时是否有双性电极现象，亮镍出槽到镀铬相隔的时间是否过长和镀铬前的硫酸活化液浓度是否太稀或过高。

镀镍液中糖精太多造成铬层发花的现象，一般在零件的尖端和边缘较明显。

这时可用电解的方法纠正n双性电极引起的铬层发花，有规则地出现在零件的一个侧面(即靠近镀镍出槽时另一阴极的侧面)。

这时要在镀镍出槽时关掉电源或把电流调至最小时取出零件，或者同时取出阴极上所有的零件进行检查和纠正。

零件镀好亮镍出槽到镀铬的时间相隔在2min之内，一般可以不必进行硫酸活化而直接套铬，若时间间隔在2min以上，那么最好用3％～5％的硫酸活化后套铬。

如果对活化液的浓度有怀疑时，可以按分析进行调整或更换新液。

假如是零件镀暗镍或半亮镍抛光后套铬，特别要注意抛光轮的大小和零件抛光后的除油和活化。

由于镍层容易钝化所以抛光时抛光轮太大、转速太快或操作者抛光时把零件压在抛光轮上的力量较大，都将使镍层在抛光时温度升高而钝化。

在钝化的镍层上套铬，会出现发花的现象。

这种现象夏天更容易出现。

抛光后的零件，必须经过除油和活化。

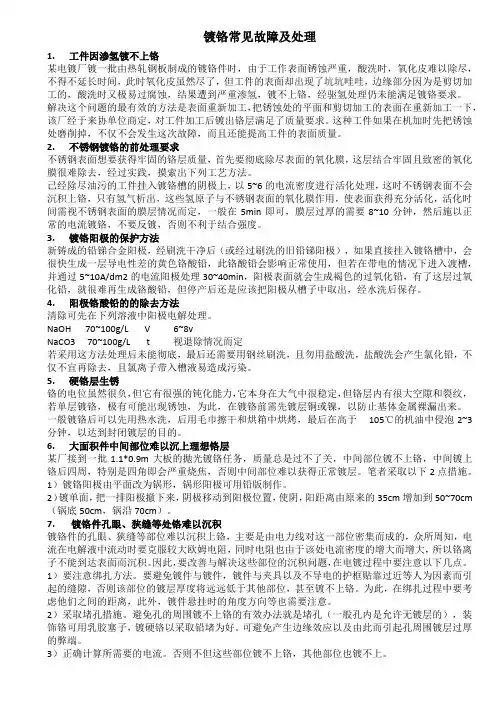

镀铬常见故障及处理1.工件因渗氢镀不上铬某电镀厂镀一批由热轧钢板制成的镀铬件时,由于工作表面锈蚀严重，酸洗时,氧化皮难以除尽，不得不延长时间，此时氧化皮虽然尽了，但工件的表面却出现了坑坑哇哇，边缘部分因为是剪切加工的,酸洗时又极易过腐蚀，结果遭到严重渗氢,镀不上铬，经驱氢处理仍未能满足镀铬要求.解决这个问题的最有效的方法是表面重新加工,把锈蚀处的平面和剪切加工的表面在重新加工一下,该厂经于来协单位商定，对工件加工后镀出铬层满足了质量要求。

这种工件如果在机加时先把锈蚀处磨削掉，不仅不会发生这次故障，而且还能提高工件的表面质量。

2。

不锈钢镀铬的前处理要求不锈钢表面想要获得牢固的铬层质量，首先要彻底除尽表面的氧化膜,这层结合牢固且致密的氧化膜很难除去，经过实践，摸索出下列工艺方法。

已经除尽油污的工件挂入镀铬槽的阴极上,5～6的电流密度进行活化处理，以这时不锈钢表面不会沉积上铬,只有氢气析出，这些氢原子与不锈钢表面的氧化膜作用，使表面获得充分活化,活化时间需视不锈钢表面的膜层情况而定，一般在5min即可,膜层过厚的需要8～10分钟，然后施以正常的电流镀铬，不要反镀，否则不利于结合强度。

3.镀铬阳极的保护方法新铸成的铅锑合金阳极，经刷洗干净后(或经过刷洗的旧铅锑阳极)，如果直接挂入镀铬槽中，会很快生成一层导电性差的黄色铬酸铅，此铬酸铅会影响正常使用，但若在带电的情况下进入渡槽，并通过5~10A/dm2的电流阳极处理30～40min，阳极表面就会生成褐色的过氧化铅，有了这层过氧化铅，就很难再生成铬酸铅，但停产后还是应该把阳极从槽子中取出，经水洗后保存.4。

阳极铬酸铅的的除去方法清除可先在下列溶液中阳极电解处理。

NaOH70~100g/LV6～8vNaCO370～100g/Lt视退除情况而定若采用这方法处理后未能彻底,最后还需要用钢丝刷洗，且勿用盐酸洗,盐酸洗会产生氯化铅，不仅不宜再除去，且氯离子带入槽液易造成污染。

镀铬常见故障及处理1. 工件因渗氢镀不上铬某电镀厂镀一批由热轧钢板制成的镀铬件时，由于工作表面锈蚀严重，酸洗时，氧化皮难以除尽，不得不延长时间，此时氧化皮虽然尽了，但工件的表面却出现了坑坑哇哇，边缘部分因为是剪切加工的，酸洗时又极易过腐蚀，结果遭到严重渗氢，镀不上铬，经驱氢处理仍未能满足镀铬要求。

解决这个问题的最有效的方法是表面重新加工，把锈蚀处的平面和剪切加工的表面在重新加工一下，该厂经于来协单位商定，对工件加工后镀出铬层满足了质量要求。

这种工件如果在机加时先把锈蚀处磨削掉，不仅不会发生这次故障，而且还能提高工件的表面质量。

2. 不锈钢镀铬的前处理要求不锈钢表面想要获得牢固的铬层质量，首先要彻底除尽表面的氧化膜，这层结合牢固且致密的氧化膜很难除去，经过实践，摸索出下列工艺方法。

已经除尽油污的工件挂入镀铬槽的阴极上，以5~6的电流密度进行活化处理，这时不锈钢表面不会沉积上铬，只有氢气析出，这些氢原子与不锈钢表面的氧化膜作用，使表面获得充分活化，活化时间需视不锈钢表面的膜层情况而定，一般在5min即可，膜层过厚的需要8~10分钟，然后施以正常的电流镀铬，不要反镀，否则不利于结合强度。

3. 镀铬阳极的保护方法新铸成的铅锑合金阳极，经刷洗干净后（或经过刷洗的旧铅锑阳极），如果直接挂入镀铬槽中，会很快生成一层导电性差的黄色铬酸铅，此铬酸铅会影响正常使用，但若在带电的情况下进入渡槽，并通过5~10A/dm2的电流阳极处理30~40min，阳极表面就会生成褐色的过氧化铅，有了这层过氧化铅，就很难再生成铬酸铅，但停产后还是应该把阳极从槽子中取出，经水洗后保存。

4. 阳极铬酸铅的的除去方法清除可先在下列溶液中阳极电解处理。

NaOH 70~100g/L V 6~8vNaCO3 70~100g/L t 视退除情况而定若采用这方法处理后未能彻底，最后还需要用钢丝刷洗，且勿用盐酸洗，盐酸洗会产生氯化铅，不仅不宜再除去，且氯离子带入槽液易造成污染。

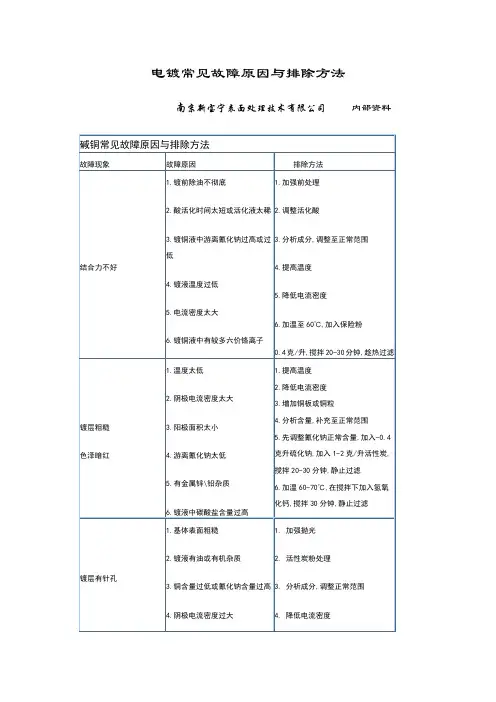

常见故障原因与排除碱铜常见故障原因与排除方法故障现象故障原因排除方法结合力不好1.镀前除油不彻底2.酸活化时间太短或活化液太稀3.镀铜液中游离氰化钠过高或过低4.镀液温度过低5.电流密度太大6.镀铜液中有较多六价铬离子1.加强前处理2.调整活化酸3.分析成分,调整至正常范围4.提高温度5.降低电流密度6.加温至60℃,加入保险粉0.2-0.4克/升,搅拌20-30分钟,趁热过滤镀层粗糙色泽暗红1.温度太低2.阴极电流密度太大3.阳极面积太小4.游离氰化钠太低5.有金属锌铅杂质6.镀液中碳酸盐含量过高1. 提高温度2.降低电流密度3. 增加铜板或铜粒4. 分析含量,补充至正常范围5. 先调整氰化钠正常含量,加入0.2-0.4克/升硫化钠,加入1-2克/升活性炭,搅拌20-30分钟,静止过滤6. 加温60-70℃,在搅拌下加入氢氧化钙,搅拌30分钟,静止过滤镀层有针孔1.基体表面粗糙2.镀液有油或有机杂质3.铜含量过低或氰化钠含量过高4.阴极电流密度过大5.阳极面积太小1. 加强抛光2. 活性炭粉处理3. 分析成分,调整正常范围4. 降低电流密度5. 增加阳积面积沉积速度慢深镀能力差1.阴极电流密度太小2.阳极钝化或阳极面积太小3.游离氰化钠太高4.溶液中有铬酸盐1.提高电流密度2.增加阳极面积或提高氰化钠或提高镀液温度3. 调整成分4. 同上处理方法镀层疏松孔隙多1.阳极钝化2.镀液中碳酸盐过多或有粘胶状的杂质3.锌-铝合金基体中铝含量过高1. 同上处理方法2. 同上处理方法3. 要经过二次浸锌后再进行镀铜酸性镀铜常见故障原因与排除方法故障现象故障原因故障排除方法镀层发雾或发花1.前处理不良,零件表面有油2.清洗水有油或镀液有油3.光亮剂没有搅均匀或B剂太多4.镀液中有大量的铁杂质5.阳极面积太小或太短6.有机杂质太多1.清除表面油脂2. 保持清洗水清洁3.搅均镀液4.加入30%双氧水1-2毫升/升,搅拌下加入氢氧化铜,加入1-2克/升活性炭,搅拌过滤5.增大面积,加长阳极6.用双氧水-活性炭处理低电流区镀层不亮1.预镀层低区粗糙2.挂具导电不良3.光剂A含量偏低4.镀液中一价铜较多5.温度过高6.硫酸含量偏低1.加强预镀层质量2.检查挂具导电性3.补加A刘4.添加30%双氧水0.03-0.05毫升/升5.采用冷冻降温6.提高硫酸含量7.氯离子过多或有机杂质过多7.在搅拌下加入1-3克/升锌粉,搅拌30分钟,加入2-3克/升活性炭,搅拌2小时,静止过滤镀层有麻点镀层粗糙1.预镀层太薄或粗糙2.阳极磷铜含磷少3.有一价铜或铜粉4.硫酸铜含量过高5.温度过高6.挂具钩子上的铬层未彻底退除1.加强预镀层质量2.更换阳极3.加少许双氧水,方法同上4.冲稀镀液,调整各成分5.建议用冷冻6.彻底清除挂具残余镀层镀层有条纹1.镀液中氯离子过多2.光剂比列失调3.预镀层有条纹4.硫酸铜含量过低1. 同上方法处理2. 通过试验调整光剂比例3. 加强预镀层质量4. 提高硫酸铜含量电镀时电流下降,电压升高1.硫酸铜含量偏高2.硫酸含量偏低3.镀液温度太低4.阳极面积太小5.镀液氯离子含量过多1. 稀释镀液,调整各成分2. 提高硫酸含量3. 提高温度4. 增加阳极面积5. 用锌粉处理,方法同上焦磷酸镀铜常见故障原因与排除方法故障现象镀层粗糙故障原因1.基体或预镀层粗糙2.镀液中有铜粉或其它固体微粒3.铜含量过高或焦钾过低4.镀液PH值太高5.镀液杂质太多故障排除方法1.加强预镀层质量2.加强过滤或加少许双氧水去除铜粉3.补充焦钾,调整P比在 6.3-6.8之间4.调整PH值在8.5-9.0之间5.双氧水-活性炭处理镀层结合力不好1.镀前处理不良2.镀前没有良好活化3.清洗水有油或活化酸有油4.预镀层太薄5.活化酸中有二价侗或二价铅杂质6.镀液有油或六价铬1.加强镀前处理2.加强活化3.更换清洗水或活化酸4. 加强预镀层厚度5. 更换活化酸6.加温60℃,加入保险粉0.2-0.4克/升,加入1-2克/升活性炭,搅拌30分钟,趁热过滤镀层有细沙点或有针孔1. 镀前的清洗水或活化酸有油2. 镀液有油或有机杂质过多3. 镀液浑浊,PH太高4. 基体组织不良1.加强前处理2.双氧水-活性炭处理3.调整PH值,加强过滤镀层易烧焦电流密度范围缩小1.镀液铜含量太少2.镀液温度太低3.镀液中有氰根污染4.有机杂质过多5. 镀液老化1.分析成分,调整P比正常范围2.提高温度至正常范围3.加入0.5-1.0毫升/升30%双氧水,搅拌30分钟4.加入1-2毫升/升30%双氧水,加温至55℃左右,搅拌30分钟,加入3-5克/升活性炭,搅拌30分钟,静止过滤沉积速度慢电流效率低1.焦磷酸钾过高2.镀液有六价铬3.镀液有残余双氧水1.分析成分,调整P比正常范围2.加温50℃,搅拌下加入0.2-0.4克/升保险粉,加入1-2克/升活性炭,搅拌30分钟,趁热过滤3.加热镀液,电解30分钟镀镍常见故障原因与排除方法故障现象故障原因故障排除方法镀层有针孔1.前处理不良2.镀液中有油或有机杂质过多3.湿润剂不够4.镀液中铁等异金属质5.硼酸含量不足6.温度太低1.加强前处理2.活性炭处理3. 补加DY湿润剂4.添加DY除铁剂5.提高硼酸含量6.提高温度50-60℃镀层结合力不好1.镀前处理不良2.零件表面有油,氧化皮3.清洗水中有油4.活化酸中有铜.铅杂质5.电镀过程中产生双性电极或断电时间过长6.镀液光剂过多或有机杂质过多1.加强前处理2.加强前处理3.更换清洗水4.更换活化酸5.电镀之前将电流调到最小6. 用活性炭吸附镀层发花1.镀层处理不良2.清洗水有油3.镀液中有油4.镀液PH太高或镀液浑浊1.加强前处理2.更换清洗水3.用活性炭吸附4.调整PH值镀层发脆1. 光亮剂过多或柔软剂太少2. 铜/锌/铁或有机杂过多3. PH值过高或温度过低1.添加DY柔软剂2.添加DY除杂水或小电流电解3.提高PH值或提高温度沉积速度慢零件的深位镀不上镀层1.镀液中有六价铬2.镀液中有硝酸根3.电流密度太小1.将PH值调至3,加温至60℃,加入0.2-0.4克/升保险粉,搅拌60分钟,将PH值调至 6.2,搅拌30分钟,加入0.3-0.5毫升/升30%的双氧水2.将镀PH调至1-2,加温至60-70℃,先用1-2安培/平方分米电解10分钟,然后渐渐降低至0.2安培/平方分米3.提高电流密度低电流区阴暗1.温度太高2.电流密度太小3.主盐浓度太低4.主光剂过多5.镀液中有铜/锌杂质1. 温度控制在标准范围2. 提高电流密度3. 提高主盐浓度4. 活性炭吸附或补加DY柔软剂5. 加DY除杂水或小电流电解中电流区阴暗1. 主光剂含量不够2. 有铁杂质/有机杂质过多1. 补加DY主光剂2. 加DY除铁水或炭粉吸附高电流区阴暗1. 镀液PH值过高2. 柔软剂太少3. 有少量铬酸盐/磷酸盐/铅1. 提高PH值2. 添加DY柔软剂3. 处理方法同上镀铬常见故障原因与排除方法故障现象故障原因故障排除方法铬层发花或发雾1. 镀前活化酸太稀或太浓2. 表面有油或抛光膏3. 镀镍出槽形成双性极4. 镀铬时挂具弹得不紧5. 镀铬时温度太高6. 镀液中氯离子过多1. 调整活化酸的浓度2. 加强前处理3. 出槽时将电流调至最小4. 更换挂具5. 降低温度6. 加入少量碳酸银7. 镀铬电源波形有问题7. 检查电源镀铬深镀能力差零件的深位镀不上铬层1.底镀层较粗糙2.镍层在空气中时间过长3.导电不良4.铬酸含量太低或硫含量过高5.三价铬过多或异金过多6.镀铬液中有硝酸根1.提高底镀层的质量2.镀前活化3.检查线路4.分析成分,调节成分至正常值5. 电解处理,阳极面积大大于阴极6. 电解法除去铬层的光亮度差容易出现烧焦现象1. 铬酸或硫酸含量太低2. 三价铬含量太低或高3. 异金属杂质过多4. 温度太低5. 阴极电流密度太大6. 阳极导电不良7. 镀液中有少量的硝酸根1.分析成分,调整成分至正常值2.电解法控制三价铬成分3.电解法去除4.提高温度5.降低电流密度6.检查线路7.电解法处理铬层有明显的裂纹1.温度太低且阴极电流密度太高2.镀铬硫酸过高或铬酸含量过低3.氯离子过多4.底层镍的应力过大1.升温且降低电流密度2.分析成分,调整正常范围3.加少许碳酸银4.镀镍时补充柔软剂电镀时,电压很高,但阴极没有气泡1. 阳极表面上生成了铬酸铅2. 线路接触不好3. 阳极面积太小1. 取出阳极,用钢丝刷去黄色膜2. 检查线路3. 增加阳极面积镀铬后,零件有明显的挂钩印子1.挂钩的接触点太粗2.阳极面积太小3.导电不良4.铬酸含量太低5.三价铬或异金属杂质过多6.有硝酸根存在1. 维修挂钩接触点2. 增加阳极面积3. 检查线路4. 补充铬酐5. 电解法除去6. 用电解法镀层脱落1.镀铬过程中断电2.阴极电流密度过大3.底层镍钝化或底镀层上有油1. 检查线路2. 降低电流密度3. 加强前处理镀层表面粗糙1. 底镀层本身较粗糙2. 镀液中有微细固体粒子3. 硫酸含量过低4. 阴极电流密度过大1.加强底层质量2.过滤3.提高硫酸含量4.降低电密度氯化物酸性镀锌常见故障原因与排除方法故障现象故障原因故障排除方法镀层起泡结合力不好1．镀前处理不良2．添加剂过多3．硼酸过低4．阴极电流密度过大1．加强前处理2．用活性炭吸附3．补充硼酸4．降低电流密度镀层粗糙1．锌含量过高2． DY添加剂含量偏少3．温度过高4．镀液中有固体微粒1. 析成分，冲稀镀液2. 补充DY添加剂3. 采用冷冻设备,控制温度正常值4. 加强过滤镀层上出现黑色1．前处理不良 1.加强除油除锈条纹或斑点2．阴极电流密度过大3．镀液中氯化物太少4．有机杂质过多5．有较多的铜铅杂质2.降低电流密度3.分析成份,提高氯化物含量4.建议用双氧水活性炭处理5.加入0.5-1克/升锌粉镀层容易烧焦1．氯化物含量不够2．锌含量低3．DY柔软剂不够4．PH太高1.分析成分,提高氯化物含量2.分析成分,提高锌含量3.补充柔软剂4.用稀盐酸调PH至5.5-6. 2低电流区镀层灰暗1．镀液温度过高2．DY添加剂含量太少3．镀液中有铜/铅杂质1.采用冷冻设备,控制温度正常值2.补充添加剂3.加入0.5-1克/升锌粉或加除杂水镀层光泽差1．镀液中DY添加剂太少2．温度太高3． PH太高或太低1.补充DY添加剂0.1-0.2毫升/升2. 采用冷冻设备,控制温度正常值3. 用稀盐酸调PH至5.5-6.2氰化物镀锌常见故障原因与排除方法故障现象故障原因故障排除方法镀层结合力不好1.前处理不良2.镀液中氰化钠含量过高3.镀液有六价铬1. 加强前处理2.补充锌,控制M比正常值3. 加温50℃,加入0.2-0.5克/升保险粉,搅拌30分钟,趁热过滤,加入双氧水0.1-0.2毫升/升镀层粗糙灰暗呈颗粒状1.锌含量过高2.氰化钠和氢氧化钠含量偏低3.氢氧化钠含量过高4.阴极电流密度过大5.阴阳极距离太近1.补充氰化钠,控制M比正常值2.补充氰化钠和氢氧化钠3. 冲稀镀液4. 降低电流密度镀层薄,钝化时容易露底1.镀液中锌含量太低2.镀液中氰化钠或氢氧化钠含量太高3.镀液中有六价铬4.温度太低5.电流密度太小1.补充锌,控制M比正常值2.补充锌或冲稀镀液3. 加温50℃ ,加入0.2-0.5克/升保险粉,搅拌30分钟,趁热过滤,加入双氧水0.1-0.2升/升5. 降低电流密度阳极钝化,表面有白色产物1.氰化钠含量不够2.氢氧化钠含量不够3.镀液中碳酸盐过多1.补充氰化钠,控制M比正常值2.提高氢氧化钠含量至70-80克/升3.冷冻法结晶析出镀锌产品在贮存期间易生锈或泛点1.镀液中含有大量的异金属杂质2.镀液中有机杂质大多3.镀后清洗不良1.向镀液中加入0.3-0.6克/升的锌粉,搅拌30-60分钟,静止过滤或向镀液中加入1-2克/升硫化钠,搅拌60分钟2.向镀液中加1-3克/升活性炭,搅拌30分钟,静止过滤3.用热水-冷水交替清洗数次。

电镀中常见的不良原因分析（这些你都能解决了吗）电镀是制造业不可或缺的基础工艺。

电镀生产中发生不良在所难免，不良现象频发会影响生产进度和产品合格率，造成经济损失。

排除不良是电镀技术人员管理的重要内容。

今天我们平台针对最基础不良现象与原因分析分享给大家1．镀层结合力不好结合力不好一般有下列几种情况：(1) 底层结合力不好，该情况大都是前处理不良、基体金属上的油污或氧化膜未除尽造成的。

(2) 打底镀层成份控制不当，如碱铜中铜与游离氰比例不当，有六价铬污染等。

(3)前处理工序中的表面活性剂黏附在基体表面未清洗干净。

(4)腐蚀过度，有些工厂除锈酸的浓度高或不加缓蚀剂也会造成结合力不佳。

2．镀层脆性大造成脆性的最大原因是镀液中有机杂质或有机添加剂过多所致。

有的技术操作人员把添加剂看作是万能灵药，镀层一有问题就加添加剂。

添加剂比例失调或超过允许上限就会造成镀层脆性。

另外，pH 值不正常和重金属离子对镀液的污染，也会造成脆性。

镀层脆性与结合力不好有时很难区别。

一般可这样区别：：结合力不好的镀层，能从基体金属上成片撕下，弯曲时镀层不会成粒屑飞出，薄型镀件无嘶嘶声；有脆性的镀层，剥落时镀层不能成片撕下，弯曲时镀层成粒屑飞出，薄型镀件有嘶嘶声。

3．针孔针孔在镀亮镍及光亮酸铜中最多见，通常见到的针孔有下列三种情况：(1)因析氢造成的针孔是锥形的。

(2)因油污和有机杂质造成的针孔是细密不规则的。

(3)基体金属的小凹点所造成的针孔无规则，如苍蝇脚趾，很难认定，须经试验和观看基体表面才能确定。

4．毛刺与针孔不同，可用湿纸揩擦故障处，如故障表面沾有纸屑的是毛刺，不沾纸屑的是针孔。

造成毛刺的主要原因是固体杂质。

(1)镀件本身带入镀液的固体杂质，如铁屑；先涂漆后电镀时，漆膜腐蚀下来的漆粒。

(2)外界混入或阳极溶解时带入的固体杂质。

建议阳极必须用阳极袋包扎。

5．发花发花主要是有机杂质多，镀液成分、光亮剂及表面活性剂(如十二烷基硫酸钠)等比例失调造成的。

电镀装饰铬常见故障及其处理方法：镀铬层结合力差一般说引起镀铬层起泡、剥落的原因有：除油、除锈不彻底；镀前化学活化处理不当；镀前阴极小电流活化处理不当，造成待镀面钝化；镀件与镀液温差过大；镀铬时温度变化范围过大；电镀过程中断电，要是短时间断电；镀液被油或其他有机物污染等。

排除这种故障的措施主要是根据上述原因进行：如彻底除尽零件表面的油、锈、氧化皮等污物；严格按工艺规范进行活化，或者阴极小电流活化处理；在镀件预热后再进行正常电镀．加强镀液温度的控制，并适当搅拌镀液，使镀铬温度的变化在2℃内；对于断电的情况可以用阴极小电流活化、阶梯给电并以l．5倍～2．0倍工作电流密度冲击镀后再转入正常电流密度电镀的方法；对于有机杂质可以用49／L～59／I。

活性炭搅拌处理2h后过滤的方法解决。

还需要注意的是，在零件镀铬后进行磨削时出现镀层剥落的故障，这时需要注意磨削的速度不要太高，过刀量也不要太大；力Ⅱ强磨削区域的磨削冷却，避免局部温度太高引起结合力下降。

实际上，不同基体材料的零件表面电镀硬铬也要注意提高硬铬镀层的结合力。

因为不同的基体材料镀硬铬由于其材料的特性和处理工艺不当可能会引起菠铬层的起泡、起皮等故障。

(1)铸铁零件电镀硬铬结合力不良。

对于铸铁零件来说克服这种现象应当考虑：由于铸铁的导电性差，在电镀挂具设计时需要考虑零件与挂具的接触；同时还要考虑由于铸铁的含碳量高，有很多气孔与砂眼，所以铸铁零件只能采用弱酸腐蚀活化，避免采用强酸腐蚀导致零件表面腐蚀挂灰引起镀层结合不良。

另外铸铁零件表面的铁锈需要用机械方法去除，活化采用3％～5％的HF酸或草酸等弱有机酸处理；在电镀铬时需要预热后再通电，而且因为铸铁零件表面的孔隙多，实际表面积大，需要大电流冲击后再将电流恢复到正常电流镀铬。

(2)不锈钢电镀硬铬结合力不良。

由于不锈钢零件表面容易生成氧化膜，所以在电镀铬前必须要将表面的氧化膜去除并且活化才能确保镀层的结合力。

不锈钢电镀硬铬工艺的流程为：化学除油+电解除油+阴极活化+镀冲击镍+镀硬铬。

电镀结合力不好的原因
电镀是一种常见的表面处理技术，它能够为金属制品赋予美观的外观、提高耐腐蚀性和增加硬度。

然而，有时电镀过程中会出现结合力不好的问题，导致镀层容易剥落或破损。

以下是导致电镀结合力不好的几个可能原因。

第一，不良的基材处理可能导致电镀结合力不好。

在电镀之前，必须对金属基材进行适当的准备处理，以确保其表面光洁、清洁和粗糙度适当。

如果基材表面有油脂、氧化物或其他污染物，就会影响电镀的结合力。

此外，如果基材表面过于光滑，电镀层很难与其牢固结合。

第二，不正确的电镀工艺参数也可能导致结合力不佳。

电镀过程中，包括电流密度、电镀时间、电解液成分等参数的选择都会对电镀层的结合力产生影响。

如果这些参数选择不当，可能会导致电镀层与基材之间的结合力不足。

第三，电镀层的成分和厚度也会影响结合力。

电镀层的成分应与基材相容，并且在电镀过程中应保持适当的温度和浓度。

此外，电镀层的厚度也应适中，过薄的电镀层容易剥落。

第四，不合适的电镀设备和工具也可能影响结合力。

电镀过程需要使用适当的设备和工具，如电镀槽、电极等。

如果这些设备和工具不符合要求，就会影响电镀层与基材之间的结合力。

除了以上几个原因外，还有其他一些因素可能导致电镀结合力不好，如操作不当、环境条件不适宜等。

因此，在电镀过程中，需要严格控制各个环节，确保各项参数和条件符合要求，以提高电镀层的结合力。

只有这样，才能制造出质量优良、耐久的电镀产品。

常见故障原因与排除3.导电不良4.铬酸含量太低5.三价铬或异金属杂质过多6.有硝酸根存在3. 检查线路4. 补充铬酐5. 电解法除去6. 用电解法镀层脱落1.镀铬过程中断电2.阴极电流密度过大3.底层镍钝化或底镀层上有油1. 检查线路2. 降低电流密度3. 加强前处理镀层表面粗糙1. 底镀层本身较粗糙2. 镀液中有微细固体粒子3. 硫酸含量过低4. 阴极电流密度过大1.加强底层质量2.过滤3.提高硫酸含量4.降低电密度氯化物酸性镀锌常见故障原因与排除方法故障现象故障原因故障排除方法镀层起泡结合力不好1．镀前处理不良2．添加剂过多3．硼酸过低4．阴极电流密度过大1．加强前处理2．用活性炭吸附3．补充硼酸4．降低电流密度镀层粗糙1．锌含量过高2．DY添加剂含量偏少3．温度过高4．镀液中有固体微粒1. 析成分，冲稀镀液2. 补充DY添加剂3. 采用冷冻设备,控制温度正常值4. 加强过滤镀层上出现黑色条纹或斑点1．前处理不良2．阴极电流密度过大3．镀液中氯化物太少4．有机杂质过多5．有较多的铜铅杂质1.加强除油除锈2.降低电流密度3.分析成份,提高氯化物含量4.建议用双氧水活性炭处理5.加入0.5-1克/升锌粉镀层容易烧焦1．氯化物含量不够2．锌含量低3．DY柔软剂不够4．PH太高1.分析成分,提高氯化物含量2.分析成分,提高锌含量3.补充柔软剂4.用稀盐酸调PH至5.5-6. 2低电流区镀层灰暗1．镀液温度过高2．DY添加剂含量太少3．镀液中有铜/铅杂质1.采用冷冻设备,控制温度正常值2.补充添加剂3.加入0.5-1克/升锌粉或加除杂水镀层光泽差1．镀液中DY添加剂太少2．温度太高3．PH太高或太低1.补充DY添加剂0.1-0.2毫升/升2. 采用冷冻设备,控制温度正常值3. 用稀盐酸调PH至5.5-6.2氰化物镀锌常见故障原因与排除方法故障现象故障原因故障排除方法镀层结合力不好 1.前处理不良 1. 加强前处理。

快速解决镀六价铬，装饰镀铬，常见故障的处理解决方法今天我们“电镀资讯”平台团队就和大家来探讨下《镀六价铬，装饰镀铬，常见故障与处理解决方案》希望平台内各位大师高手积极参与进来讨论，无私分享您的经验，把您想补充的直接微信发到平台上，给予这些求助的朋友帮助，谢谢！依我们团队同事经验，镀亮铬主要取决于中间镀层的厚度，如铜、镍层越厚气孔越少，其防护性也就越好。

但装饰镀铬层要薄而无裂纹，外观色泽均匀一致，呈青光银白色如镜面般光亮，所以镀铬层不允许有露黄（镍）、发雾、烧焦、发花和脱皮等缺陷。

电镀亮铬工艺中各种常见故障的产生原因及其处理方法一，，镀铬层泛蓝，蓝色膜（用白纸挡光下明显）及白雾状1 产生原因(1) 镀液中氯离子含量过高；(2) 三价铬含量过高。

2 处理方法(1) 可加入硫酸银、碳酸银、氧化银等，使氯离子与银离子发生反应生成氯化银沉淀，但成本较高。

一般多采用电解处理（液温70 °C），氯离子在阳极失去电子生成氯气逸出。

(2)以大面积阳极和小面积阴极进行电解，将三价铬含量降至工艺要求对于轻度蓝膜或白雾，可在镀铬液中稍停留一下或靠阳极棒片刻让其溶解掉，也可以在稀硫酸溶液中浸洗处理。

二，覆盖能力差，走位差1 产生原因(1) 镀液中铬酸浓度过低；(2) 硫酸根比值（ρ(CrO3):ρ(24SO− )）过高或过低；(3) 镀液中三价铬含量过高；(4) 氯离子含量过高；(5) 铅锡阳极表面有黄色铬酸铅氧化膜电流弱；(6) 入槽时电流密度太小；(7) 底层表面钝化（镍双极性；停留空气时间长钝化）。

2 处理方法(1) 分析调整铬酸（标准含量200 ~ 250 g/L）与硫酸（2 ~ 2.5 g/L）质量浓度之比。

铬酸的质量浓度过低，就会导致均镀能力差，并出现铬黄（镍）等缺陷。

(2) 分析确认硫酸根含量高，可以适当增加铬酸的质量浓度或用碳酸钡去除，依我们乐将团队多次试验：一般2 g/L碳酸钡可除掉 1 g/L 硫酸。

装饰性镀铬常见故障以及排除方法：深镀能力太差(1)硫酸含量偏高。

应适当调整。

(2)三价铬离子或铁等金属杂质含量太高。

应处理三价铬离子或以离子交换法除去金属杂质。

(3)镀液温度太高。

应适当降低局部表面镀不上铬(1)镀件表面有氧化膜或镀前处理不良。

制品前处理后应尽快镀铬，不可搁置时间太长；应加强制品的前处理工序。

(2)挂具接触不良。

应改善挂具的接触方式。

(3)镀件在镀槽内互相重叠，局部表面被屏蔽。

应改进镀件的悬挂方法镀铬层发花或呈暗灰色(1)镀前处理不当。

应加强前处理工序。

(2)镀液温度太低。

应适当提高镀层呈暗灰色且硬度很低(1)镀液温度和电流密度配合不当。

应适当调整。

(2)硫酸含量偏低。

应适当补充镀层边缘发黑或发暗(1)电流密度太大。

应适当减小。

(2)镀液温度偏低。

应适当提高。

(3)镀件预处理不良且放人镀槽时电流过大。

应加强镀前处理并采用适当的电流密度镀层呈彩虹色(1)镀液中硫酸含量偏低。

应适当补充。

(2)镀液温度太高。

应适当降低。

(3)镀件放人镀槽时电流太小。

应适当增大镀铬后表层与中间层一起脱落(1)中间层与基体金属结合不良。

应加强中间镀层的镀前处理工作。

(2)中间镀层性能不良。

应检查中间层的镀液是否符合工艺要求镀层呈暗色且镀槽铅衬溶解镀液中有硝酸污染。

应先将镀液中硝酸除去，然后用大电流处理镀液镀层呈暗色并有紫褐色斑点镀液中铁杂质含量太高。

应处理或更换部分镀液，使铁杂质含量降低镀层沉积速度太慢(1)镀件悬挂不当。

应改进悬挂方式。

(2)硫酸含量过高或过低。

应精确测定镀液中的硫酸含量后进行调整无铬层沉积(1)电路电极接反。

应检查电极的接法。

(2)导电不良或镀件前处理不当。

应改善导电或加强镀前的处理工作镀层呈青灰色(发乌)(1)镀液中各种组分的比值不当。

应按工艺要求进行调整。

(2)镀液温度太高。

应适当降低。

(3)电镀时间太长或电流过大。

应缩短电镀时间或将电流调整到15—20A／dm2范围内镀层表面有明显的裂纹(1)镀液温度太低。
