镀镍结合力不好的原因

镀镍结合力不好的原因1.基材的选择：镀镍的结合力与基材的材质有很大关系。

如果基材的表面不光滑或者含有一些杂质，会导致镀层与基材之间的结合力不好。

此外，如果基材的化学性质与镀液的化学性质不匹配，也会影响镀层的结合力。

因此，在进行镀镍之前，需要对基材进行处理，以确保其表面光滑且干净，并选择合适的镀液和工艺参数。

2.镀液的制备：镀液的制备对镀层的质量和结合力有重要影响。

如果镀液的成分不合理或者控制不好，会导致镀层的结合力不好。

例如，镀液中某些添加剂的浓度过高或者过低，都会影响镀层的结合力。

此外，镀液的温度、搅拌速度、电流密度等因素也会对镀层的结合力产生影响。

因此，制备镀液时需要准确控制所有参数，并在实验室中进行充分的测试和优化。

3.工艺条件的控制：镀镍工艺中的各个参数都会影响镀层的结合力。

例如，电流密度过高会使镀层结构变得粗糙，从而导致结合力不好；而电流密度过低则会导致镀层的结合力不足。

此外，镀液中的钠离子浓度、镍离子浓度等也会影响镀层的结合力。

因此，在进行镀镍操作时，需要严格控制各个工艺条件，确保它们处于合适的范围内。

4.处理后的表面状态：在进行镀镍之后，还需要对镀层进行一些后续处理，如清洗、烘干等。

如果这些后续处理不当，或者清洗剂残留，会影响镀层的结合力。

因此，在完成镀镍操作后，需要对镀层进行适当的清洗和处理，以确保表面干净且不含有任何杂质。

综上所述，镀镍结合力不好的原因可能涉及基材的选择、镀液制备、工艺条件控制以及后续处理等多个方面。

要提高镀镍的结合力，需要对上述因素进行全面的考虑和优化，以达到最佳的镀层质量。

镀镍问题与解决方案镀镍是一种常见的表面处理方法，用于增加金属制品的耐腐蚀性和美观度。

然而，在进行镀镍过程中可能会出现一些问题，如镀层不均匀、气泡、氧化等。

本文将就镀镍问题的原因和解决方案进行详细介绍。

一、镀镍问题的原因1.1 镀液成分不稳定镀液中各种成分的浓度、PH值等不稳定，会导致镀层不均匀。

1.2 金属表面处理不当金属表面未经过适当的清洗、除油等处理，会影响镀层的附着力。

1.3 镀液温度控制不当镀液温度过高或过低都会影响镀层的质量，导致出现气泡或氧化情况。

二、镀镍问题的解决方案2.1 稳定镀液成分定期检测镀液中各种成分的浓度和PH值，保持在稳定的范围内。

2.2 加强金属表面处理确保金属表面经过充分的清洗、除油等处理，提高镀层的附着力。

2.3 控制镀液温度根据工艺要求控制镀液的温度，避免出现温度过高或过低的情况。

三、气泡问题的原因3.1 镀液中含有杂质镀液中可能存在杂质，导致镀层表面出现气泡。

3.2 镀液搅拌不均匀镀液搅拌不均匀会造成气泡在镀液中无法释放。

3.3 镀液中气体过多镀液中气体过多也会导致气泡问题的出现。

四、气泡问题的解决方案4.1 滤除镀液中的杂质定期对镀液进行过滤，去除其中的杂质，减少气泡问题的发生。

4.2 加强镀液搅拌确保镀液搅拌均匀，使气泡能够顺利释放。

4.3 控制镀液中气体含量适当控制镀液中气体的含量，避免气体过多导致气泡问题。

五、氧化问题的原因5.1 镀液中含氧量过高镀液中含氧量过高会导致镀层表面氧化。

5.2 镀层附着力不足镀层附着力不足会导致镀层表面容易氧化。

5.3 镀液中含有氧化物镀液中可能存在氧化物，会导致镀层表面出现氧化情况。

六、氧化问题的解决方案6.1 控制镀液中氧含量通过适当的方法控制镀液中氧含量，避免出现过高的情况。

6.2 提高镀层附着力加强金属表面处理，提高镀层的附着力，减少氧化问题的发生。

6.3 定期清洗镀液定期清洗镀液中的氧化物，保持镀液的清洁度，减少氧化问题的发生。

镀镍问题与解决方案一、问题描述镀镍是一种常见的金属表面处理方法，用于提高金属制品的耐腐蚀性能、装饰性和机械性能。

然而，在镀镍过程中，可能会浮现一些问题，如镀层不均匀、气泡、黑斑等，影响了镀层的质量和使用效果。

二、问题原因分析1. 镀液成份不合适：镀液中的镍盐、酸碱度、添加剂等成份不合理，导致镀层质量下降。

2. 温度控制不当：镀液温度过高或者过低，都会对镀层质量产生不利影响。

3. 镀液搅拌不充分：搅拌不均匀会导致镀层厚薄不一。

4. 金属基材准备不良：金属表面存在油污、氧化物等杂质，会影响镀层的附着力和均匀性。

三、解决方案1. 优化镀液成份：合理选择镍盐、酸碱度和添加剂，确保镀液的稳定性和镀层的质量。

可以通过实验和数据分析，确定最佳的镀液配方。

2. 控制温度：根据镀液的特性和金属基材的要求，控制镀液的温度在适宜的范围内。

可以使用温度控制设备，保持镀液温度的稳定性。

3. 加强搅拌：确保镀液充分搅拌，均匀分布在金属表面，避免浮现厚薄不一的问题。

可以使用搅拌设备或者改进搅拌工艺，提高搅拌效果。

4. 做好金属基材准备工作：在镀镍前，对金属基材进行充分清洗和处理，去除表面的油污、氧化物等杂质，提高镀层的附着力和均匀性。

可以使用化学清洗剂、机械去污等方法。

四、解决方案效果评估1. 镀液成份优化后，镀层质量得到明显改善，镀层均匀、光亮度提高。

2. 温度控制在适宜范围内，镀层质量稳定，避免了温度过高或者过低带来的问题。

3. 加强搅拌后，镀层厚薄均匀，表面质量得到提升。

4. 做好金属基材准备工作后，镀层附着力增强，镀层质量稳定性提高。

五、结论通过优化镀液成份、控制温度、加强搅拌和做好金属基材准备工作，可以有效解决镀镍过程中浮现的问题，提高镀层质量和使用效果。

在实际应用中，可以根据具体情况进行调整和改进，以达到最佳的镀层效果。

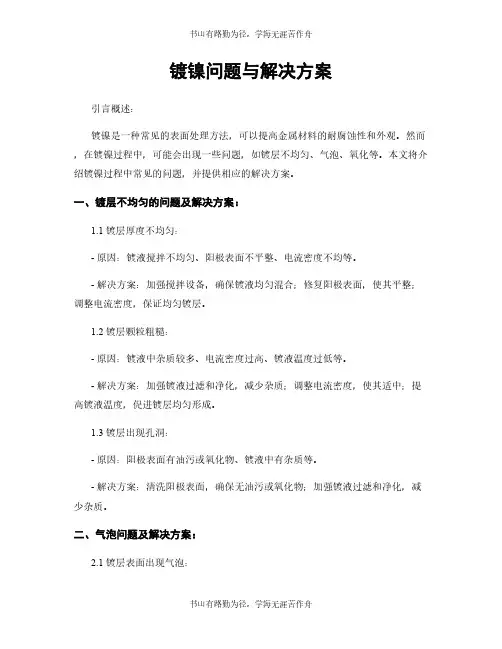

镀镍问题与解决方案引言概述：镀镍是一种常见的表面处理方法，可以提高金属材料的耐腐蚀性和外观。

然而，在镀镍过程中，可能会出现一些问题，如镀层不均匀、气泡、氧化等。

本文将介绍镀镍过程中常见的问题，并提供相应的解决方案。

一、镀层不均匀的问题及解决方案：1.1 镀层厚度不均匀：- 原因：镀液搅拌不均匀、阳极表面不平整、电流密度不均等。

- 解决方案：加强搅拌设备，确保镀液均匀混合；修复阳极表面，使其平整；调整电流密度，保证均匀镀层。

1.2 镀层颗粒粗糙：- 原因：镀液中杂质较多、电流密度过高、镀液温度过低等。

- 解决方案：加强镀液过滤和净化，减少杂质；调整电流密度，使其适中；提高镀液温度，促进镀层均匀形成。

1.3 镀层出现孔洞：- 原因：阳极表面有油污或氧化物、镀液中有杂质等。

- 解决方案：清洗阳极表面，确保无油污或氧化物；加强镀液过滤和净化，减少杂质。

二、气泡问题及解决方案：2.1 镀层表面出现气泡：- 原因：镀液中存在气体、阳极表面有油污或氧化物等。

- 解决方案：提前排除镀液中的气体；清洗阳极表面，确保无油污或氧化物。

2.2 镀层内部出现气泡：- 原因：镀液中存在气体、镀层形成速度过快等。

- 解决方案：提前排除镀液中的气体；调整镀液成分和工艺参数，使镀层形成速度适中。

2.3 镀层表面出现气孔：- 原因：镀液中存在气体、镀液温度过低等。

- 解决方案：提前排除镀液中的气体；提高镀液温度，促进气泡的释放。

三、氧化问题及解决方案：3.1 镀层表面出现氧化：- 原因：镀液中存在氧气、阳极表面有油污或氧化物等。

- 解决方案：排除镀液中的氧气；清洗阳极表面，确保无油污或氧化物。

3.2 镀层出现氧化脱落：- 原因：镀液中存在氧气、镀层厚度过大等。

- 解决方案：排除镀液中的氧气；调整镀层厚度，使其适中。

3.3 镀层颜色发生变化：- 原因：镀液中存在杂质、镀液温度过高等。

- 解决方案：加强镀液过滤和净化，减少杂质；调整镀液温度，使其适中。

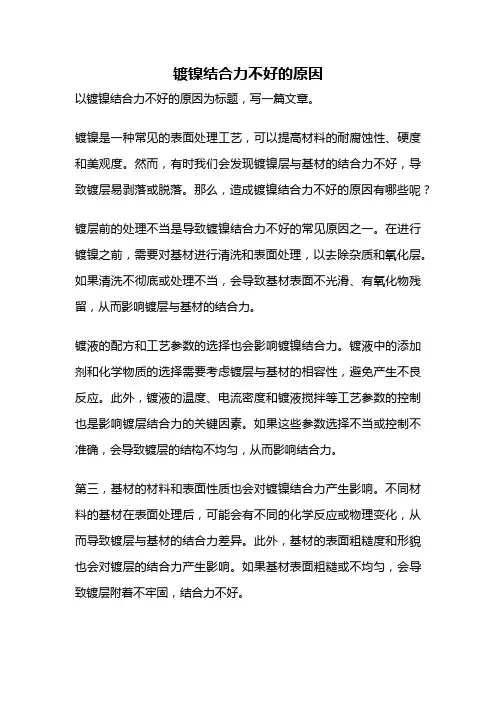

镀镍结合力不好的原因以镀镍结合力不好的原因为标题，写一篇文章。

镀镍是一种常见的表面处理工艺，可以提高材料的耐腐蚀性、硬度和美观度。

然而，有时我们会发现镀镍层与基材的结合力不好，导致镀层易剥落或脱落。

那么，造成镀镍结合力不好的原因有哪些呢？镀层前的处理不当是导致镀镍结合力不好的常见原因之一。

在进行镀镍之前，需要对基材进行清洗和表面处理，以去除杂质和氧化层。

如果清洗不彻底或处理不当，会导致基材表面不光滑、有氧化物残留，从而影响镀层与基材的结合力。

镀液的配方和工艺参数的选择也会影响镀镍结合力。

镀液中的添加剂和化学物质的选择需要考虑镀层与基材的相容性，避免产生不良反应。

此外，镀液的温度、电流密度和镀液搅拌等工艺参数的控制也是影响镀层结合力的关键因素。

如果这些参数选择不当或控制不准确，会导致镀层的结构不均匀，从而影响结合力。

第三，基材的材料和表面性质也会对镀镍结合力产生影响。

不同材料的基材在表面处理后，可能会有不同的化学反应或物理变化，从而导致镀层与基材的结合力差异。

此外，基材的表面粗糙度和形貌也会对镀层的结合力产生影响。

如果基材表面粗糙或不均匀，会导致镀层附着不牢固，结合力不好。

镀层的厚度和成分也是影响镀镍结合力的因素之一。

镀层过厚或过薄都会影响结合力。

过厚的镀层容易出现应力集中，从而导致镀层的开裂和剥离；过薄的镀层则难以保证足够的结合力。

此外，镀层的成分也需要合理选择，以确保与基材的相容性和结合力。

镀层的后处理也会对结合力产生影响。

镀层完成后，需要进行适当的后处理，如烘干、退火或涂层等。

这些后处理过程可以提高镀层的致密性和结合力，确保其与基材的结合牢固。

造成镀镍结合力不好的原因有很多，包括镀层前的处理不当、镀液配方和工艺参数的选择、基材的材料和表面性质、镀层的厚度和成分以及镀层的后处理等。

在进行镀镍工艺时，我们应注意这些因素，以提高镀层的结合力，确保镀层的质量和使用寿命。

常见电镀故障的分析和纠正方法_1.针孔针孔大多是气体(一般是氢气)在镀件外表上停留而造成的。

针孔属于麻点，但针孔不同于麻点，它像流星一样，往往带有向上的“尾巴"，而麻点仅仅是镀层上微小的凹坑，一般是没有向上的“尾巴"。

那些因素会促使镍层产生针孔呢?镀前处理不良；镀液中有油或有机杂质过多；镀液中有固体微粒；防针孔剂太少；镀液中铁等异金属杂质过多；镀液pH太高或操作电流密度过大；镀液中硼酸含量太少和镀液温度太低等都会导致镀镍层产生针孔。

由于不同原因引起的针孔现象略有不同，所以在分析故障时，首先要观察现象。

例如镀前处理不良，它仅仅使镀件的局部外表上的油或锈未彻底除去，造成这些部位上气体容易停留而产生针孔，所以这种因素造成的针孔现象是局部密集的，而且是无规那么的；镀液中有油或有机杂质过多引起的针孔较多地出现在零件的向下面和挂具上部的零件上，镀液中固体微粒产生的针孔较多地出现在零件的向上面；防针孔剂太少造成的针孑L在零件的各个部位都有，镀液中铁杂质过多，pH值过高和阴极电流密度较大引起的针孔较多地出现在零件的尖端和边缘(即高电流密度处)，硼酸含量太少产生的针孔较多地出现在零件的下部，镀液温度过低造成的针孔是稀少的，也是零件各个部位都有可能出现的。

通过观察现象，可以初步判断造成针孔的局部原因，然后再进一步试验。

例如零件的局部外表上有密集的针孔，从现象来看，好似是前处理不良造成的，那么终究是不是这个原因呢?可以取一批零件，进展良好的前处理后直接镀镍，假使经这样处理后所得的镀层上没有针孔，那么原来的针孔是镀前处理不良造成的。

否那么就是其他方面的原因。

镀液的温度、pH值和阴极电流密度，比拟容易检查，所以可首先检查和纠正。

镀液中是否缺少十二烷基硫酸钠，从平时向镀液中补充十二烷基硫酸钠的情况就能根本确定，如难以确定时，可以向镀液中参加O.05g/L十二烷基硫酸钠后进展试镀，假设这样所得的镀层上针孔现象没有改善，那就不是缺少十二烷基硫酸钠，可能是镀液中的杂质或硼酸太少引起的，这就可按前述的方法，用小试验分析故障原因，然后按试验所得的结果讲行纠正。

拒绝脱层！影响镀层之间结合力差的主要因素慧聪表面处理网讯：影响镀层与镀层之间的结合力差的主要因素：(1)底镀层的种类与性质。

一般认为，铜层与多种金属都具有好的结合力。

含铁量高达30%左右的高铁镍铁合金，在酸铜液中也会产生置换铜层，故不能用于光亮酸铜打底。

(2)底镀层的光亮性。

镀层越是光亮，与其他镀层的附着力可能越差，如：镀光亮酸铜前若预镀不光亮的暗镍、闪镀镍或中性镍，亮铜层的结合力好，而预镀亮镍时结合力很差，甚至一敲、一撕就整体脱落。

有人以为预镀亮镍后酸铜亮得更快，又可省去暗镍槽，结果吃了大亏。

在中铁或高铁的镍铁合金上镀光亮酸铜，会产生置换铜，结合力也不好。

在无氰或氰化半光亮铜层上镀光亮酸铜，结合力好；若用全光亮氰化铜打底，有时结合力也不好。

原因是某些氰化亮铜光亮剂会使铜层上产生一层膜层。

此时直接镀亮镍，结合力也差。

因此，全光亮氰化铜上能否直接镀其他镀层，应先作试验。

(3)底镀层表面的清洁性。

典型的是镀硫酸盐光亮酸铜后，往往形成有机膜钝化层，应作脱膜处理。

不要轻信声称镀后无需除膜的酸铜光亮剂的宣传，而在工艺流程设计时不考虑除膜工序。

因为即使新配液时可以不脱膜，随着亮铜液中有机杂质的积累或加入的光亮剂比例失调时，也会产生憎水的有机膜层。

众所周知，聚乙二醇几乎是所有酸铜光亮剂中不可缺少的组分，而镀层中聚乙二醇的夹附量越大，越容易生成憎水膜层。

SP(聚二硫二丙烷磺酸钠)是酸铜光亮剂中的良好整平剂，其含量低时整平性差，其含量高则亮铜层很易氧化变色。

特别是用苯基聚二硫丙烷磺酸钠时，铜层氧化变色更快，甚至断电时间稍长，在镀液中的铜层也会氧化变色，所生成的氧化变色膜层很难去除。

某些全光亮氰化镀铜也会产生由光亮剂引起的不易去除的膜层。

镀光亮氰化铜后是否也应除膜后再镀亮镍，一定要先认真做试验。

(4)底镀层的钝化性。

越易钝化的镀层，其上镀层的结合力越差。

镍是易钝化金属，镀镍过程中断电时间稍长，镍镀层在镀镍液中会发生化学钝化；若未能有效避免双性电极现象，则作为阳极部分的工件局部更会发生严重的电化学钝化，在镀多层镍时特别应注意。

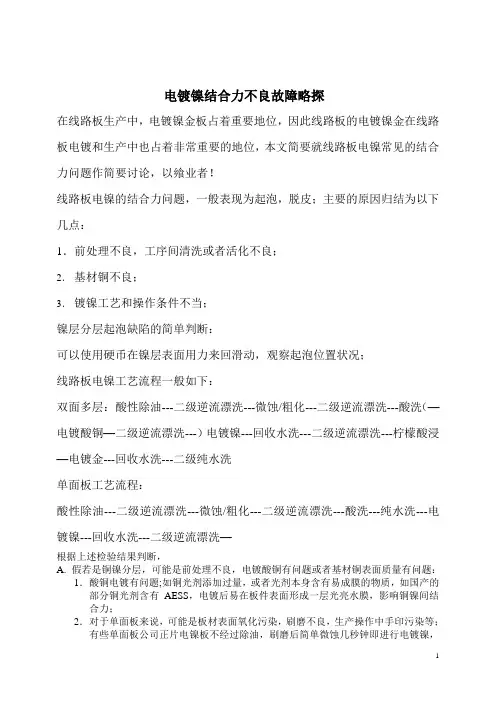

电镀镍结合力不良故障略探在线路板生产中，电镀镍金板占着重要地位，因此线路板的电镀镍金在线路板电镀和生产中也占着非常重要的地位，本文简要就线路板电镍常见的结合力问题作简要讨论，以飨业者！线路板电镍的结合力问题，一般表现为起泡，脱皮；主要的原因归结为以下几点：1．前处理不良，工序间清洗或者活化不良；2．基材铜不良；3．镀镍工艺和操作条件不当；镍层分层起泡缺陷的简单判断：可以使用硬币在镍层表面用力来回滑动，观察起泡位置状况；线路板电镍工艺流程一般如下：双面多层：酸性除油---二级逆流漂洗---微蚀/粗化---二级逆流漂洗---酸洗（—电镀酸铜—二级逆流漂洗---）电镀镍---回收水洗---二级逆流漂洗---柠檬酸浸—电镀金---回收水洗---二级纯水洗单面板工艺流程：酸性除油---二级逆流漂洗---微蚀/粗化---二级逆流漂洗---酸洗---纯水洗---电镀镍---回收水洗---二级逆流漂洗—根据上述检验结果判断，A.假若是铜镍分层，可能是前处理不良，电镀酸铜有问题或者基材铜表面质量有问题：1．酸铜电镀有问题;如铜光剂添加过量，或者光剂本身含有易成膜的物质，如国产的部分铜光剂含有AESS，电镀后易在板件表面形成一层光亮水膜，影响铜镍间结合力；2．对于单面板来说，可能是板材表面氧化污染，刷磨不良，生产操作中手印污染等；有些单面板公司正片电镍板不经过除油，刷磨后简单微蚀几秒钟即进行电镀镍，1这时要特别注意控制板面的刷磨质量，一定要刷磨均匀，防止板面污染；上下板，取板都要注意手印的控制；3．有些公司镀镍前为保持铜面活化，要经过一道酸洗，如果酸洗液污染或者铜含量过高，或造成铜面污染或者铜面氧化（酸性条件下，二价铜氧化单质铜为一价铜，铜面发生轻微颜色和色泽变化，因为氧化亚铜为红色，铜面光泽变差，但是因为该变质层非常薄，所以一般不易引起生产技术人员的注意；所以要及时更换酸浸液，同时注意观察酸浸液的液面状况和槽液的混浊状况，发现液面有油污水膜或者槽液发生混浊，应及时更换；4．有些公司使用井水，湖水或者回收循环水清洗板件，水中的硬度过大，钙镁离子过高；或者水中悬浮物，颗粒物，有机腐殖质等太多，污染板面；还有些公司使用废水处理后的水，因为水中含有部分清洗剂，消泡剂，络合剂等吸附在板面上，影响铜镍之间的结合力；5．电镀时板件没有带电入槽，造成板面铜在热的空气搅拌溶液中氧化；6．板件在显影后放置时间太长，造成板面显影不净的污染干固在板面上或者板面没有烘干，空气灰尘酸性腐蚀性气体污染板面，最后造成板面酸性除油清洗不良；B.镍层本身发生分层，镍层内部结晶之间发生结合不良：1．电镀镍添加剂添加过量或者添加时添加量过多，搅拌不均匀，局部添加剂浓度多过高等原因都会造成上述缺陷；2．电镀镍过程中出现电流中断，如临时停电，设备故障，自动线临时出现故障等等原因，造成板件生产时，出现电流中断现象等；因为镀镍一般使用空气搅拌，假若停电时间太长，镍面在高温的情况下比较容易钝化，比在清水中要快几十倍左右，所以停电时镍板在槽内不宜超过15分钟左右；3．挂具夹具导电不良；有些挂夹具导电接触面因为槽液蒸汽的污染发生氧化钝化,造成局部或者一架板镀镍不良，于是也会因为员工在上板时夹板不良造成；4．双极化现象作怪;有些公司板件和夹具或者夹具和阴极导电杆之间电接触不良，特别是在阴极移动幅度较大或者空气搅拌过大时，造成板件一面或两面的瞬间性断电，即有可能出现双极性电极现象；一般时固定夹具或者导电杆固定位置出现此类故障；5．有时候生产线员工观察生产中镀镍板面状况时，中间取板观察时间过长，特别是对于光亮镍来讲，更易出现此类故障；6．镍缸的操作参数有问题：有时候生产线生产时，镍缸温度过低，造成镀镍层应力过大；或者槽液PH值过高，造成电镀结晶粗糙，晶间内应力过大；或者电流密度过大或者电流不稳定，造成结晶颗粒大小差异过大等，都有可能造成此类缺陷；7．电镀镍缸的阳极太长，特别时生产板件下端就比较容易出现结合力降低的故障；一般阳极长度要比最大阴极短5厘米左右；；8．阳极分布不合理;这时故障板一般在阴极导电杆两端部分，所以要调整阳极排布，一般阳极两端排布要距离槽体两端10厘米左右，9．此外镀液的有机污染严重，造成镀镍层应力过大，镍面的活化能过高，较易在电镀时产生钝化；10．此外镍缸的金属杂质污染，特别铜离子的污染，一般铜离的污染，可能来源于阳极不良，硫酸镍氯化镍杂质；生产时板件掉入槽内；电镀时铜面溶解；清洗阴阳极导电杆清洗液污染槽液，板件水洗不良，特别是在冬天温度过低或者局部缺水地区，较易出现；11．部分生产厂家技术人员或者操作人员在镍缸有些许发白时，为图方便不做定期的碳芯过滤，只是加双氧水，特别时生产时有板件在槽内，由于电极性和镍面2的活性较强，造成板面镍层局部钝化，造成镍层结晶件结合力不良；12．挂具的交叉污染，有些公司的挂/夹具包胶出现老化破损或者因为电流过大在液位附近的包胶出现烧焦，再加上前处理和铜缸镍缸镀液液位高低不一，没有控制，造成各槽药水间出现交叉污染；特别是铜缸污染镍缸；还有部分包胶胶水质量差，容易破损，且胶水易在铜镍缸溶解造成以外的污染；3。

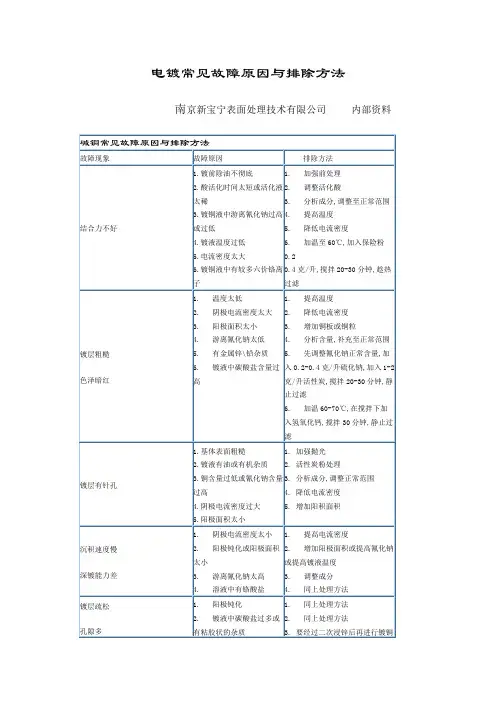

电镀中常见的不良原因分析（这些你都能解决了吗）电镀是制造业不可或缺的基础工艺。

电镀生产中发生不良在所难免，不良现象频发会影响生产进度和产品合格率，造成经济损失。

排除不良是电镀技术人员管理的重要内容。

今天我们平台针对最基础不良现象与原因分析分享给大家1．镀层结合力不好结合力不好一般有下列几种情况：(1) 底层结合力不好，该情况大都是前处理不良、基体金属上的油污或氧化膜未除尽造成的。

(2) 打底镀层成份控制不当，如碱铜中铜与游离氰比例不当，有六价铬污染等。

(3)前处理工序中的表面活性剂黏附在基体表面未清洗干净。

(4)腐蚀过度，有些工厂除锈酸的浓度高或不加缓蚀剂也会造成结合力不佳。

2．镀层脆性大造成脆性的最大原因是镀液中有机杂质或有机添加剂过多所致。

有的技术操作人员把添加剂看作是万能灵药，镀层一有问题就加添加剂。

添加剂比例失调或超过允许上限就会造成镀层脆性。

另外，pH 值不正常和重金属离子对镀液的污染，也会造成脆性。

镀层脆性与结合力不好有时很难区别。

一般可这样区别：：结合力不好的镀层，能从基体金属上成片撕下，弯曲时镀层不会成粒屑飞出，薄型镀件无嘶嘶声；有脆性的镀层，剥落时镀层不能成片撕下，弯曲时镀层成粒屑飞出，薄型镀件有嘶嘶声。

3．针孔针孔在镀亮镍及光亮酸铜中最多见，通常见到的针孔有下列三种情况：(1)因析氢造成的针孔是锥形的。

(2)因油污和有机杂质造成的针孔是细密不规则的。

(3)基体金属的小凹点所造成的针孔无规则，如苍蝇脚趾，很难认定，须经试验和观看基体表面才能确定。

4．毛刺与针孔不同，可用湿纸揩擦故障处，如故障表面沾有纸屑的是毛刺，不沾纸屑的是针孔。

造成毛刺的主要原因是固体杂质。

(1)镀件本身带入镀液的固体杂质，如铁屑；先涂漆后电镀时，漆膜腐蚀下来的漆粒。

(2)外界混入或阳极溶解时带入的固体杂质。

建议阳极必须用阳极袋包扎。

5．发花发花主要是有机杂质多，镀液成分、光亮剂及表面活性剂(如十二烷基硫酸钠)等比例失调造成的。
