冷冻水泵和冷却水泵的选择

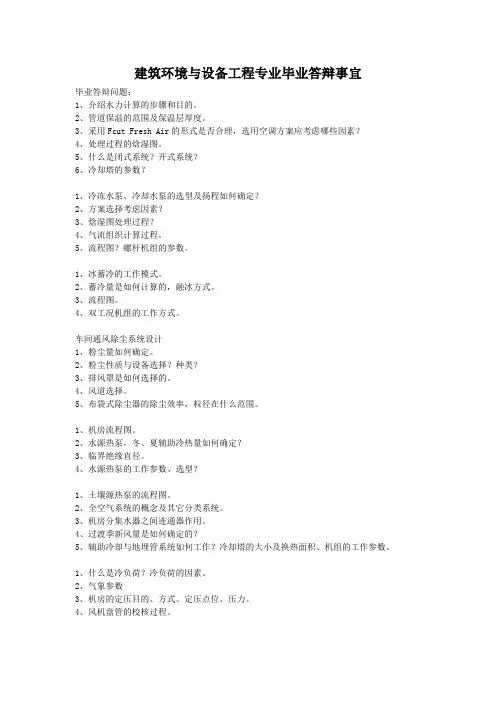

建筑环境与设备工程专业毕业答辩事宜毕业答辩问题：1、介绍水力计算的步骤和目的。

2、管道保温的范围及保温层厚度。

3、采用Fcut Fresh Air的形式是否合理，选用空调方案应考虑哪些因素？4、处理过程的焓湿图。

5、什么是闭式系统？开式系统？6、冷却塔的参数？1、冷冻水泵、冷却水泵的选型及扬程如何确定？2、方案选择考虑因素？3、焓湿图处理过程？4、气流组织计算过程。

5、流程图？螺杆机组的参数。

1、冰蓄冷的工作模式。

2、蓄冷量是如何计算的，融冰方式。

3、流程图。

4、双工况机组的工作方式。

车间通风除尘系统设计1、粉尘量如何确定。

2、粉尘性质与设备选择？种类？3、排风罩是如何选择的。

4、风道选择。

5、布袋式除尘器的除尘效率，粒径在什么范围。

1、机房流程图。

2、水源热泵，冬、夏辅助冷热量如何确定？3、临界绝缘直径。

4、水源热泵的工作参数、选型？1、土壤源热泵的流程图。

2、全空气系统的概念及其它分类系统。

3、机房分集水器之间连通器作用。

4、过渡季新风量是如何确定的？5、辅助冷却与地埋管系统如何工作？冷却塔的大小及换热面积、机组的工作参数。

1、什么是冷负荷？冷负荷的因素。

2、气象参数3、机房的定压目的、方式。

定压点位、压力。

4、风机盘管的校核过程。

1、为什么采用土壤源热泵。

2、冷负荷与得热量的关系。

1、什么是同程、异程。

2、室内气流组织计算过程，气流分布形式。

3、冷却塔的工作原理，如何选择。

4、水系统的坡度值？目的。

5、风平衡计算。

1、假定流法，推荐比摩阻法。

2、冷冻水、冷却水循环泵的扬程、流量。

3、机房流程图。

定压方式、冷却塔的选择。

冷却塔的布置原则，冷却塔工作原理。

负荷计算后如何确定风量。

冷负荷定义，计算冷负荷考虑的因素，冷负荷与得热量的关系。

气流组织计算的目的，计算过程。

定压罐的选择计算。

一、1、补水方式采用哪种？2、地埋管深度怎么计、多少根？3、水力计算的过程。

4、机房流程图。

二、1、水力计算的目的、过程。

冷冻水泵,是一个冷冻水循环系统,一般应用于中央空调等大型制冷设备中. 冷冻水泵的选择原则: 通常选用每秒转速在30~150转的离心式清水泵,水泵的流量应为冷水机组额定流量的1.1~1.2倍(单台工作时取1.1,两台并联工作时取1.2).水泵的扬程应为它承担的供回水管网最不利环路的总水压降的 1.1~1.2倍.最不利环路的总水压降,包括冷水机组蒸发器的水压降Δp1,该环路中并联的各台空调末端装置的水压损失最大一台的水压降Δp2,该环路中各种管件的水压降与沿程压降之和.冷水机组蒸发器和空调末端装置的水压降,可根据设计工况从产品样本中查知;环路管件的局部损失及环路的沿程损失应经水力计算求出,在估算时,可大致取每100m管长的沿程损失为5mH2O.这样,若最不利环路的总长(即供,回水管管长之和)为L,则冷水泵扬程H(mH2O)可按下式估算. Hmax =Δp1 +Δp2 +0.05L(1+ K) 式中K为最不利环路中局部阻力当量长度总和与直管总长的比值.当最不利环路较长时K取0.2~0.3;最不利环路较短时K取0.4~0.6. 冷却水泵,采用立式节段式外加不锈钢壳体结构,使得泵的进出口位于同一水平线上且口径相同,能象阀门一样安装于管路之中,它同时集中了多级泵之高压,立式泵之占地面积小及管道泵之安装方便的优点.具有高效节能,运行平稳等优点,且轴封采用耐磨机械密封,无泄漏使用寿命长.冷却水泵的选择原则: 1) 冷却水泵的流量应为冷水机组冷却水量的1.1倍. 2) 水泵的扬程就为冷水机组冷凝器水压降Δp1,冷却塔开式段高度Z,管路沿程损失及管件局部损失四项之和的1.1~1.2倍.Δp1和Z可从有关产品样本中查得;沿程损失和局部损失应从水力计算求出,作估算时,管路中管件局部损失可取5mH2O,沿程损失可取每100m管长约5 mH2O.若冷却水系统来回管长为L,则冷却水泵所需扬程的估算值H(mH2O)约为H =Δp1 + Z + 5 + 0.05L 3) 依据冷却水泵的流量和扬程,参考有关水泵性能参数选用冷却水泵. 以上便是冷冻水泵和冷却水泵在空调应用中的选择原则,根据各自不同的特性,选择不同的水泵来进行工作.。

一、课程设计任务已知所需总耗冷量为1350kW，要求冷冻出水温为5℃，二、原始资料1、水源：蚌埠市是我国南方大城市，水源较充足，所以冷却水考虑选用冷却塔使用循环水。

2、室外气象资料：室外空调干球温度35.6℃，湿球温度28.1℃。

3、蚌埠市海拔21米。

三、设计内容（一）冷负荷的计算和冷水机组的选型1、冷负荷的计算对于间接供冷系统一般附加7%—15%，这里选取10%。

Q= Qz(1+12%)=1350×(1+10%)=1485kW2、冷水机组的选型（1）确定制冷方式从能耗、单机容量和调节等方面考虑，对于相对较大负荷（如2000kw 左右）的情况，宜采用溴化锂吸收式冷水机组；选择空调用蒸气压缩式冷水机组时，单机名义工况制冷量大于1758kw时宜选用离心式；制冷量在1054-1758 kw时宜选用螺杆式或离心式；制冷量在700-1054 kw时宜选用螺杆式；制冷量在116-700 kw时宜选用螺杆式或往复式；制冷量小于116活塞式或涡旋式。

本设计单台容量为500KW，选择螺杆式（2）冷水机组台数和容量的选择制冷机组3台，而且3台机组的容量相同。

所以每台制冷机组制冷量Q’=1485÷3=495 kW 根据制冷量选取制冷机组具体型号如下：名称：开利水冷式半封闭式双螺杆式冷水机组型号：30 XW 0552冷冻水进口温度：10℃冷冻水出口温度：5℃冷却水进口温度：26℃℃冷却水出口温度：31℃（二）．水力计算1、冷冻水循环系统水力计算利用假定流速法计算冷冻水水泵出水管的直径：冷冻水流量Q=106×3=318m3/h=0.088m3/s假定流速V=1.8m/s横截面积A=Q/V=0.088/1.8=0.049㎡=πD2/4∴直径D=0.249m，D’取250mm，V’=1.8m/s（满足要求）用同样的方法计算冷冻水水泵吸水管的直径：根据上表可选流速V=1.4m/s横截面积A=Q/V=0.088/1.4=0.063=πD2/4∴直径D=0.282m，D’=300mm，V’=Q/A=1.25m/s（满足要求）单台水泵时：冷冻水流量Q=106m3/h=0.029 m3/s假定流速V=1.8m/s横截面积A=Q/V=0.029/1.8=0.016㎡=πD2/4∴直径D=0.143m，D’取150mm，V’=1.64m/s（满足要求）用同样的方法计算冷冻水水泵吸水管的直径：根据上表可选流速V=1.1m/s横截面积A=Q/V=0.029/1.1=0.026=πD2/4∴直径D=0.183m，D’=200mm，V’=Q/A=1.0m/s（满足要求）补水量是冷冻水流量的1%，即Q补=318×1%=3.18m3/h=0.O088m3/s，选择管径为25mm。

冷却塔冷却水泵及冷冻水泵选型计算方法冷却塔是工业生产中常用的热交换设备，主要用于降低水温。

冷却塔通常需要冷却水泵和冷冻水泵来实现循环流动和冷却水的供应。

下面将介绍冷却塔冷却水泵及冷冻水泵的选型计算方法。

1.冷却水泵选型计算方法：（1）首先需要确定冷却水泵的流量。

冷却水泵的流量通常需要根据冷却塔的设计工况和要求来确定。

设计流量一般取冷却塔额定处理水量的1.1-1.2倍。

（2）计算冷却水泵扬程。

冷却水泵的扬程由两部分组成：动压扬程和静压扬程。

动压扬程是指冷却水泵在工作条件下所需的功率损失对应的扬程，可以通过几何平均法或经验公式进行计算。

静压扬程是指冷却塔水头的高度，需要根据水塔的高度和水面的变化情况进行估算。

（3）选择合适的冷却水泵。

根据计算得到的流量和扬程，可以通过查找冷却水泵的性能曲线来选择合适的型号。

在选择时需要考虑冷却水泵的额定效率、工作范围和可靠性等因素。

2.冷冻水泵选型计算方法：（1）确定冷冻水泵的流量。

冷冻水泵的流量通常由冷冻系统的设计参数和需求来确定。

一般而言，冷冻水泵的设计流量为冷冻机组的额定冷量除以冷冻水的进口温度冰融点温度与出口温度差的乘积。

（2）计算冷冻水泵扬程。

冷冻水泵的扬程由两部分组成：动压扬程和静压扬程。

动压扬程可以通过冷冻系统的管路阻力进行计算，通常采用密闭法进行计算。

静压扬程是指冷冻系统的水位高度，一般需要根据现场情况进行估算。

（3）选择合适的冷冻水泵。

根据计算得到的流量和扬程，可以通过查找冷冻水泵的性能曲线来选择合适的型号。

在选择时需要考虑冷冻水泵的额定效率、工作范围和可靠性等因素。

总结起来，冷却塔冷却水泵及冷冻水泵的选型计算方法主要包括确定流量和扬程，然后选择合适的型号。

在计算和选择过程中需要考虑冷却塔和冷冻系统的设计参数、性能要求以及可靠性需求等因素，以确保水泵的运行稳定和可靠。

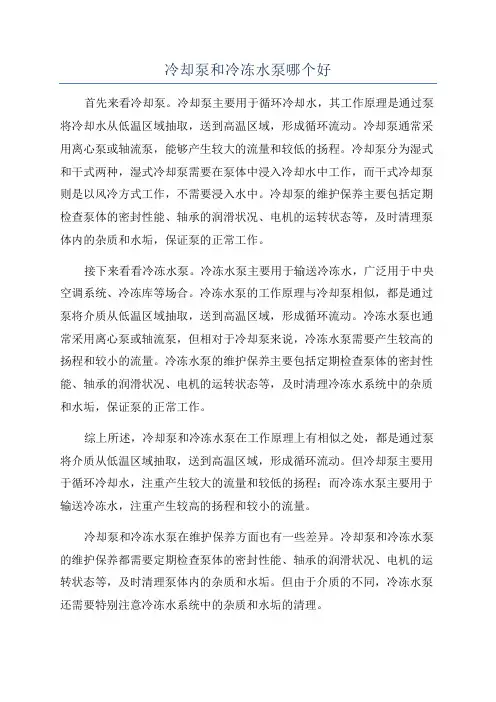

冷却泵和冷冻水泵哪个好首先来看冷却泵。

冷却泵主要用于循环冷却水，其工作原理是通过泵将冷却水从低温区域抽取，送到高温区域，形成循环流动。

冷却泵通常采用离心泵或轴流泵，能够产生较大的流量和较低的扬程。

冷却泵分为湿式和干式两种，湿式冷却泵需要在泵体中浸入冷却水中工作，而干式冷却泵则是以风冷方式工作，不需要浸入水中。

冷却泵的维护保养主要包括定期检查泵体的密封性能、轴承的润滑状况、电机的运转状态等，及时清理泵体内的杂质和水垢，保证泵的正常工作。

接下来看看冷冻水泵。

冷冻水泵主要用于输送冷冻水，广泛用于中央空调系统、冷冻库等场合。

冷冻水泵的工作原理与冷却泵相似，都是通过泵将介质从低温区域抽取，送到高温区域，形成循环流动。

冷冻水泵也通常采用离心泵或轴流泵，但相对于冷却泵来说，冷冻水泵需要产生较高的扬程和较小的流量。

冷冻水泵的维护保养主要包括定期检查泵体的密封性能、轴承的润滑状况、电机的运转状态等，及时清理冷冻水系统中的杂质和水垢，保证泵的正常工作。

综上所述，冷却泵和冷冻水泵在工作原理上有相似之处，都是通过泵将介质从低温区域抽取，送到高温区域，形成循环流动。

但冷却泵主要用于循环冷却水，注重产生较大的流量和较低的扬程；而冷冻水泵主要用于输送冷冻水，注重产生较高的扬程和较小的流量。

冷却泵和冷冻水泵在维护保养方面也有一些差异。

冷却泵和冷冻水泵的维护保养都需要定期检查泵体的密封性能、轴承的润滑状况、电机的运转状态等，及时清理泵体内的杂质和水垢。

但由于介质的不同，冷冻水泵还需要特别注意冷冻水系统中的杂质和水垢的清理。

在选择冷却泵和冷冻水泵时，需要根据具体的使用需求和工作条件来决定。

如果主要使用循环冷却水，且注重较大的流量和较低的扬程，那么冷却泵是较好的选择；如果主要使用冷冻水，且注重较高的扬程和较小的流量，那么冷冻水泵是较好的选择。

总的来说，冷却泵和冷冻水泵都是重要的工业设备，各自有着不同的应用领域和工作原理。

在选择和维护保养时，需要根据具体的情况加以考虑，以确保设备的正常运转和使用寿命。

冷却水泵和冷冻水泵的区别
恒盛泵业LB型冷冻机泵，用于输送氨机或氟机的N32及N46冷冻润滑油或其他润滑油类，适用温度10℃--80℃。

首先应明确冷冻水泵与冷却水泵有明显的不同，混用会出现严重问题。

冷却水泵和冷冻水泵的区别如下：
1、适用地方不同
冷冻水泵和冷却水泵都属于水循环系统。

冷冻水泵适用于中央空调等大型制冷设备中。

冷却水泵适用于高压运行系统中输送清水或物理化学性质的液体，如高层建筑给水、锅炉给水、暖通制冷循环、浴室等冷暖水循环增压及设备配套，消防系统等输送或管道增压之用。

2、组成结构不同
冷冻水系统主要由制冷机组的蒸发器换热管、冷冻水循环泵、分水器、集水器、膨胀水箱、补水泵、水处理装置以及相应的阀门、管路等构成的闭式系统。

冷冻水泵通常采用由入水室、叶轮和出水室组成的单级离心泵。

3、作用不同
冷冻水循环系统是中央空调设备的冷冻水吸收制冷剂蒸发的冷量，使其温度降低成为冷水，进入分水器后再送入空调设备的表冷器或冷却盘管内，与被处理的空气进行热交换后，再回到冷水机组内进行循环再处理。

冷却水泵是冷却系统的心脏，其作用是提高循环系统中冷却液的工作压力，维持相关部件间的冷却液循环，防止运行温度过高。

恒盛泵业提醒您，区别两种泵的性能，选好才能用好。

在冷冻水环路中，驱动水进行循环流动的装置。

我们知道，空调房间内的末端（如风机盘管，空气处理机组等）需要冷水机组提供的冷水，但是冷冻水由于阻力的限制不会自然流动，这就需要水泵驱动冷冻水进行循环以达到换热的目的。

在冷却水环路中驱动水进行循环流动的装置。

我们知道，冷却水在进入冷水机组后带走制冷剂一部分热量，而后流向冷却塔将这部分热量释放掉。

而冷却水泵就是负责驱动冷却水在机组与冷却塔这个闭合环路中进行循环。

外形同冷冻水泵。

空调补水所用装置，负责将处理后的软化水打入系统中。

外形同上水泵。

常用的水泵有卧式离心泵和立式离心泵，它们都可以用在冷冻水系统，冷却水系统和补水系统中。

对于机房面积大的地方可以用卧式离心泵，对于机房面积较小的地方可以考虑使用立式离心泵。

水泵并联运行情况：水泵并联运行时，流量有所衰减；当并联台数超过3台时，衰减尤为厉害。

故建议：1）选用多台水泵时，要考虑流量的衰减，一般附加5%～10%的余量。

2）水泵并联不宜超过3台，即进行制冷主机选择时也不宜超过三台。

3）大中型工程应分别设置冷,热水循环泵。

一般，冷冻水泵和冷却水泵的台数应和制冷主机一一对应，并考虑一台备用。

补水泵一般按照一用一备的原则选取，以保证系统可靠的补水。

1）冷冻水冷却水泵流量计算公式：L（m3/h=Q(Kw)×(1.15~1.2)/(5℃×1.163)式中：Q--制冷主机的制冷量，Kw；L--冷冻冷却水泵的流量，m3/h。

2）补给水泵的流量：正常补给水量为系统循环水量的1%～2%，但是选择补给水泵时，补给水泵的流量除应满足上述水系统的正常补水量外，还应考虑发生事故时所增加的补给水量，因此，补给水泵的流量通常不小于正常补水量的4倍。

补给水箱的有效容积可按1～1.5h 的正常补水量考虑。

1）冷冻水泵扬程的组成：制冷机组蒸发器水阻力：一般为5~7mH2O；末端设备（空气处理机组、风机盘管等）表冷器或蒸发器水阻力：一般为5~7mH2O （具体值可参看产品样本）；回水过滤器，二通调节阀等的阻力：一般为3~5mH2O；分水器、集水器水阻力：一般一个为3mH2O；制冷系统水管路沿程阻力和局部阻力损失：一般为7~10mH2O；综上所述，冷冻水泵扬程为26~35mH2O，一般为32~36mH2O。

冷冻水泵选型及配置冷（热）水泵的流量冷（热）水泵的流量根据冷（热）负荷和供回水温度差确定G=0.86Q/△t式中 G——冷热水流量，kg/hQ——冷热水负荷，W△t——供回水温差，℃。

冷（热）水泵的流量可取系统水流量的1.05~1.1倍。

冷（热）水泵的扬程【估算方法1】：暖通水泵的选择：通常选用比转数ns在130～150的离心式清水泵，水泵的流量应为冷水机组额定流量的1.1～1.2倍（单台取1.1，两台并联取1.2。

按估算可大致取每100米管长的沿程损失为5mH2O，水泵扬程（mH2O）：Hmax=△P1+△P2+0.05L (1+K)△P1——为冷水机组蒸发器的水压降；△P2——为该环中并联的各占空调末端装置的水压损失最大的一台的水压降；L——为该最不利环路的管长；K——为最不利环路中局部阻力当量长度总和和与直管总长的比值，当最不利环路较长时K值取0.2～0.3，最不利环路较短时K值取0.4～0.6。

【估算方法2】：冷冻水泵选型最重要的步骤是对其扬程和流量的确定，一般来说，冷冻水泵选型大多是清水离心泵。

下面，世界泵阀网为大家列举冷冻水泵选型时所要参考的参数及具体的计算方法。

冷冻水泵选型过程中最具参考意义的参数是扬程，冷冻水泵扬程实用估算方法常见的由闭式空调冷水系统的阻力组成，因为这种系统是最常用的系统。

这里所谈的是闭式空调冷水系统的阻力组成，因为这种系统是最常用的系统。

在空调系统设计中，包括冷水机组地源热泵机组风冷热泵机组中都会涉及到冷冻水泵扬程计算，而在扩初设计中往往不需要太准确的计算，所以分享下我的估算过程。

（1）冷水机组阻力：由机组制造厂提供，一般为60~100kPa。

（2）管路阻力：包括磨擦阻力、局部阻力，其中单位长度的磨擦阻力即比摩组取决于技术经济比较。

若取值大则管径小，初投资省，但水泵运行能耗大；若取值小则反之。

目前设计中冷水管路的比摩组宜控制在150~200Pa/m范围内，管径较大时，取值可小些。

冷冻水泵选型及配置冷（热）水泵的流量冷（热）水泵的流量根据冷（热）负荷和供回水温度差确定G=0.86Q/△t式中G——冷热水流量，kg/hQ——冷热水负荷，W△t——供回水温差，℃。

冷（热）水泵的流量可取系统水流量的1.05~1.1倍。

冷（热）水泵的扬程【估算方法1】：暖通水泵的选择：通常选用比转数ns在130～150的离心式清水泵，水泵的流量应为冷水机组额定流量的1.1～1.2倍（单台取1.1，两台并联取1.2。

按估算可大致取每100米管长的沿程损失为5mH2O，水泵扬程（mH2O）：Hmax=△P1+△P2+0.05L (1+K)△P1——为冷水机组蒸发器的水压降；△P2——为该环中并联的各占空调末端装置的水压损失最大的一台的水压降；L——为该最不利环路的管长；K——为最不利环路中局部阻力当量长度总和和与直管总长的比值，当最不利环路较长时K值取0.2～0.3，最不利环路较短时K值取0.4～0.6。

【估算方法2】：冷冻水泵选型最重要的步骤是对其扬程和流量的确定，一般来说，冷冻水泵选型大多是清水离心泵。

下面，世界泵阀网为大家列举冷冻水泵选型时所要参考的参数及具体的计算方法。

冷冻水泵选型过程中最具参考意义的参数是扬程，冷冻水泵扬程实用估算方法常见的由闭式空调冷水系统的阻力组成，因为这种系统是最常用的系统。

这里所谈的是闭式空调冷水系统的阻力组成，因为这种系统是最常用的系统。

在空调系统设计中，包括冷水机组地源热泵机组风冷热泵机组中都会涉及到冷冻水泵扬程计算，而在扩初设计中往往不需要太准确的计算，所以分享下我的估算过程。

（1）冷水机组阻力：由机组制造厂提供，一般为60~100kPa。

（2）管路阻力：包括磨擦阻力、局部阻力，其中单位长度的磨擦阻力即比摩组取决于技术经济比较。

若取值大则管径小，初投资省，但水泵运行能耗大；若取值小则反之。

目前设计中冷水管路的比摩组宜控制在150~200Pa/m范围内，管径较大时，取值可小些。
