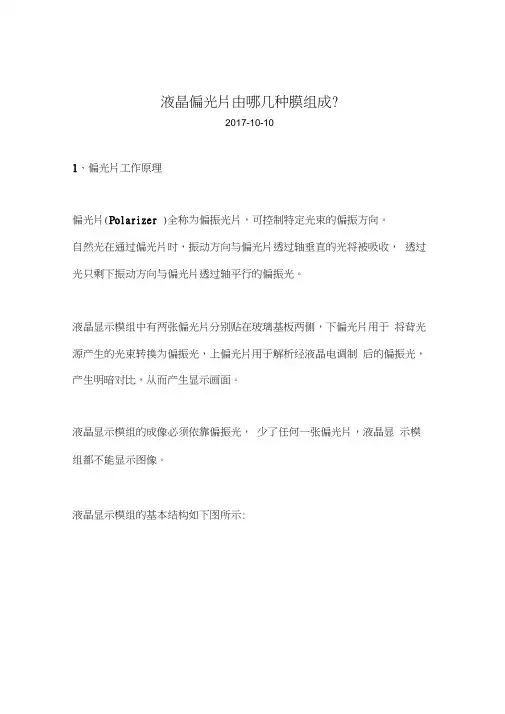

液晶偏光片由哪几种膜组成?2017-10-101、偏光片工作原理偏光片(Polarizer )全称为偏振光片，可控制特定光束的偏振方向。
自然光在通过偏光片时，振动方向与偏光片透过轴垂直的光将被吸收，透过光只剩下振动方向与偏光片透过轴平行的偏振光。
液晶显示模组中有两张偏光片分别贴在玻璃基板两侧，下偏光片用于将背光源产生的光束转换为偏振光，上偏光片用于解析经液晶电调制后的偏振光，产生明暗对比，从而产生显示画面。
液晶显示模组的成像必须依靠偏振光，少了任何一张偏光片，液晶显示模组都不能显示图像。
液晶显示模组的基本结构如下图所示:2、偏光片基本结构偏光片主要由PVA 膜、TAC 膜、保护膜、离型膜和压敏胶等复合制 成。
偏光片的基本结构如下图所示：TACPVATACPSA 离型胶彩色滤光片抠胶薄膜晶体诗 偏光板 扩敬板保护膜 公从电极 配向膜 液品〃储电客间隙粒子 分汜片 檢蜕板 反射板偏光片的基本结构偏光片中起偏振作用的核心膜材是PVA膜。
PVA膜经染色后吸附具有二向吸收功能的碘分子，通过拉伸使碘分子在PVA膜上有序排列, 形成具有均匀二向吸收性能的偏光膜，其透过轴与拉伸的方向垂直。
构成偏光片的各种主要膜材所具备的特性及作用如下表所示:LCD面板特性与偏光片质量息息相关LCD对应16光片性能亮度偏光片透过率、厚度、时加机能膜对比度偏光片对比度.TACiHiffi机能膜视角TAC附加机能謨，偏光片忖相菱濮色度偏光片的贴合度、与补供般的贴合角度色调偏光片色调査料来淳,CNKI.舷还券J JWMF从价值分布上讲，在所有偏光片的原料成本中，PVA膜和TAC膜的成本占比最高，其中TAC膜占全部原料成本的50%左右，PVA膜占12%左右。
偏光片在整个显示产业链中，利润较好3 曲PVA (polyvinyI alcohol)膜全称聚乙烯醇薄膜，其组分主要是碳氢氧等轻原子，因此具有咼透光和咼延展性等特点。
将PVA膜在染色槽中染色后，其表面会均匀地富集一层碘分子（或染料分子）。

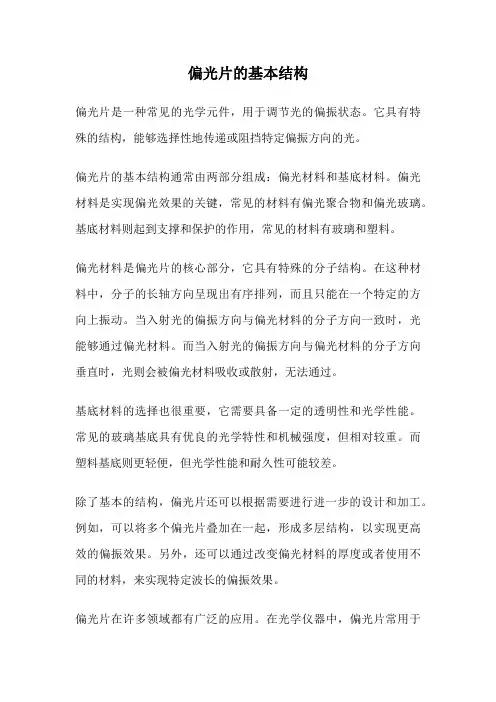

偏光片的基本结构偏光片是一种常见的光学元件，用于调节光的偏振状态。
它具有特殊的结构，能够选择性地传递或阻挡特定偏振方向的光。
偏光片的基本结构通常由两部分组成：偏光材料和基底材料。
偏光材料是实现偏光效果的关键，常见的材料有偏光聚合物和偏光玻璃。
基底材料则起到支撑和保护的作用，常见的材料有玻璃和塑料。
偏光材料是偏光片的核心部分，它具有特殊的分子结构。
在这种材料中，分子的长轴方向呈现出有序排列，而且只能在一个特定的方向上振动。
当入射光的偏振方向与偏光材料的分子方向一致时，光能够通过偏光材料。
而当入射光的偏振方向与偏光材料的分子方向垂直时，光则会被偏光材料吸收或散射，无法通过。
基底材料的选择也很重要，它需要具备一定的透明性和光学性能。
常见的玻璃基底具有优良的光学特性和机械强度，但相对较重。
而塑料基底则更轻便，但光学性能和耐久性可能较差。
除了基本的结构，偏光片还可以根据需要进行进一步的设计和加工。
例如，可以将多个偏光片叠加在一起，形成多层结构，以实现更高效的偏振效果。
另外，还可以通过改变偏光材料的厚度或者使用不同的材料，来实现特定波长的偏振效果。
偏光片在许多领域都有广泛的应用。
在光学仪器中，偏光片常用于偏振显微镜、光学滤波器、偏振分束器等设备中。
在光电显示领域，偏光片则是液晶显示器的关键元件之一。
此外，偏光片还可以用于光学通信、光学存储、光学传感等领域。
总结起来，偏光片的基本结构由偏光材料和基底材料组成。
偏光材料具有特殊的分子结构，可以选择性地传递或阻挡特定偏振方向的光。
基底材料起到支撑和保护的作用。
偏光片可以根据需要进行设计和加工，以实现特定的偏振效果。
它在光学仪器、光电显示等领域有广泛的应用。
通过了解偏光片的基本结构和工作原理，我们可以更好地理解和应用这一重要的光学元件。

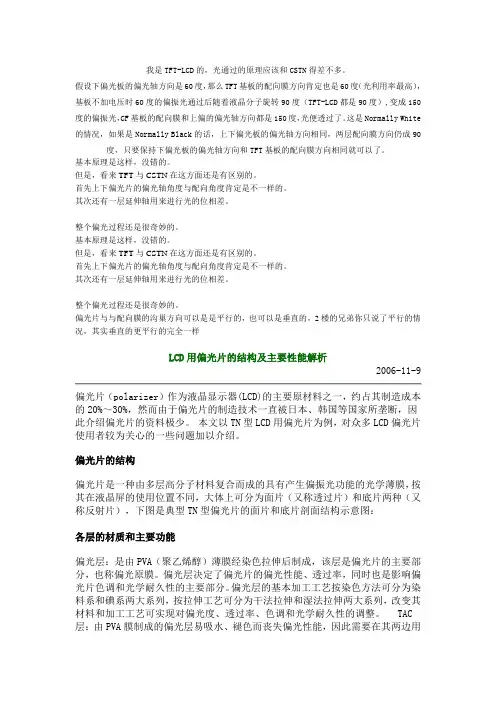

我是TFT-LCD的，光通过的原理应该和CSTN得差不多。
假设下偏光板的偏光轴方向是60度，那么TFT基板的配向膜方向肯定也是60度（光利用率最高），基板不加电压时60度的偏振光通过后随着液晶分子旋转90度（TFT-LCD都是90度）,变成150度的偏振光，CF基板的配向膜和上偏的偏光轴方向都是150度，光便透过了。
这是Normally White 的情况，如果是Normally Black的话，上下偏光板的偏光轴方向相同，两层配向膜方向仍成90度，只要保持下偏光板的偏光轴方向和TFT基板的配向膜方向相同就可以了。
基本原理是这样，没错的。
但是，看来TFT与CSTN在这方面还是有区别的。
首先上下偏光片的偏光轴角度与配向角度肯定是不一样的。
其次还有一层延伸轴用来进行光的位相差。
整个偏光过程还是很奇妙的。
基本原理是这样，没错的。
但是，看来TFT与CSTN在这方面还是有区别的。
首先上下偏光片的偏光轴角度与配向角度肯定是不一样的。
其次还有一层延伸轴用来进行光的位相差。
整个偏光过程还是很奇妙的。
偏光片与与配向膜的沟巢方向可以是是平行的，也可以是垂直的，2楼的兄弟你只说了平行的情况，其实垂直的更平行的完全一样LCD用偏光片的结构及主要性能解析2006-11-9偏光片（polarizer）作为液晶显示器(LCD)的主要原材料之一，约占其制造成本的20%～30%，然而由于偏光片的制造技术一直被日本、韩国等国家所垄断，因此介绍偏光片的资料极少。
本文以TN型LCD用偏光片为例，对众多LCD偏光片使用者较为关心的一些问题加以介绍。
偏光片的结构偏光片是一种由多层高分子材料复合而成的具有产生偏振光功能的光学薄膜，按其在液晶屏的使用位置不同，大体上可分为面片（又称透过片）和底片两种（又称反射片），下图是典型TN型偏光片的面片和底片剖面结构示意图：各层的材质和主要功能偏光层：是由PVA（聚乙烯醇）薄膜经染色拉伸后制成，该层是偏光片的主要部分，也称偏光原膜。

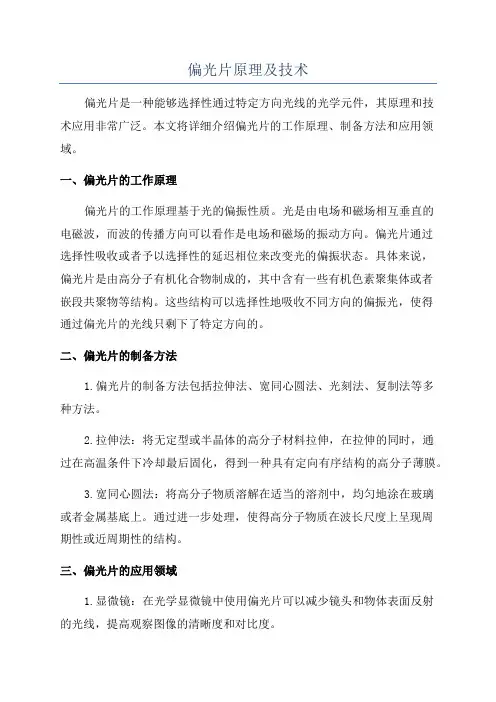

偏光片原理及技术偏光片是一种能够选择性通过特定方向光线的光学元件，其原理和技术应用非常广泛。
本文将详细介绍偏光片的工作原理、制备方法和应用领域。
一、偏光片的工作原理偏光片的工作原理基于光的偏振性质。
光是由电场和磁场相互垂直的电磁波，而波的传播方向可以看作是电场和磁场的振动方向。
偏光片通过选择性吸收或者予以选择性的延迟相位来改变光的偏振状态。
具体来说，偏光片是由高分子有机化合物制成的，其中含有一些有机色素聚集体或者嵌段共聚物等结构。
这些结构可以选择性地吸收不同方向的偏振光，使得通过偏光片的光线只剩下了特定方向的。
二、偏光片的制备方法1.偏光片的制备方法包括拉伸法、宽同心圆法、光刻法、复制法等多种方法。
2.拉伸法：将无定型或半晶体的高分子材料拉伸，在拉伸的同时，通过在高温条件下冷却最后固化，得到一种具有定向有序结构的高分子薄膜。
3.宽同心圆法：将高分子物质溶解在适当的溶剂中，均匀地涂在玻璃或者金属基底上。
通过进一步处理，使得高分子物质在波长尺度上呈现周期性或近周期性的结构。
三、偏光片的应用领域1.显微镜：在光学显微镜中使用偏光片可以减少镜头和物体表面反射的光线，提高观察图像的清晰度和对比度。
2.液晶显示器：液晶显示器中的液晶分子本身对光的偏振有选择性。
通过添加偏光片，可以将液晶显示器中的单色光变为白色光。
3.激光技术：偏光片可以用作激光器中的偏振器，用于选择激光器输出光的偏振方向，以满足不同应用的需要。
4.瑞利散射：在瑞利散射中，偏光片可以用来选择特定方向的散射光，通过调节偏光片的方向，可以改变瑞利散射的图案。
5.光学传感器：偏光片在激光测量和光学传感领域中也有广泛的应用，例如通过检测光的偏振来实现高精度的角度测量。
总结：偏光片是一种利用光的偏振性质选择性地传输光线的光学元件。
其工作原理基于偏光片对不同偏振方向光的选择性吸收或者延迟相位的特性。
偏光片的制备方法包括拉伸法、宽同心圆法、光刻法、复制法等多种方法。

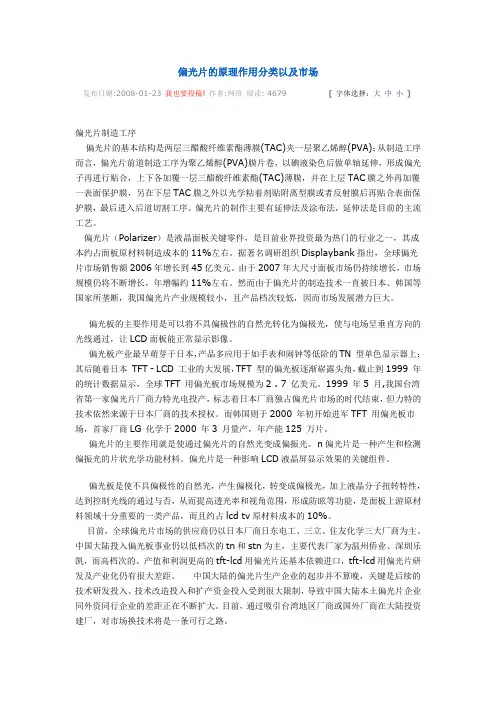

偏光片的原理作用分类以及市场发布日期:2008-01-23 我也要投稿!作者:网络阅读: 4679[ 字体选择：大中小]偏光片制造工序偏光片的基本结构是两层三醋酸纤维素酯薄膜(TAC)夹一层聚乙烯醇(PVA)；从制造工序而言，偏光片前道制造工序为聚乙烯醇(PVA)膜片卷，以碘液染色后做单轴延伸，形成偏光子再进行贴合，上下各加覆一层三醋酸纤维素酯(TAC)薄膜，并在上层TAC膜之外再加覆一表面保护膜，另在下层TAC膜之外以光学粘着剂贴附离型膜或者反射膜后再贴合表面保护膜，最后进入后道切割工序。
偏光片的制作主要有延伸法及涂布法，延伸法是目前的主流工艺。
偏光片（Polarizer）是液晶面板关键零件，是目前业界投资最为热门的行业之一，其成本约占面板原材料制造成本的11%左右。
据著名调研组织Displaybank指出，全球偏光片市场销售额2006年增长到45亿美元。
由于2007年大尺寸面板市场仍持续增长，市场规模仍将不断增长，年增幅约11%左右。
然而由于偏光片的制造技术一直被日本、韩国等国家所垄断，我国偏光片产业规模较小，且产品档次较低，因而市场发展潜力巨大。
偏光板的主要作用是可以将不具偏极性的自然光转化为偏极光，使与电场呈垂直方向的光线通过，让LCD面板能正常显示影像。
偏光板产业最早萌芽于日本，产品多应用于如手表和闹钟等低阶的TN 型单色显示器上；其后随着日本TFT - LCD 工业的大发展，TFT 型的偏光板逐渐崭露头角，截止到1999 年的统计数据显示，全球TFT 用偏光板市场规模为2 . 7 亿美元。
1999 年5 月,我国台湾省第一家偏光片厂商力特光电投产，标志着日本厂商独占偏光片市场的时代结束，但力特的技术依然来源于日本厂商的技术授权。
而韩国则于2000 年初开始进军TFT 用偏光板市场，首家厂商LG 化学于2000 年3 月量产，年产能125 万片。
偏光片的主要作用就是使通过偏光片的自然光变成偏振光。
