【CN209752437U】一种颗粒捕集器滤芯组件及颗粒捕集器【专利】

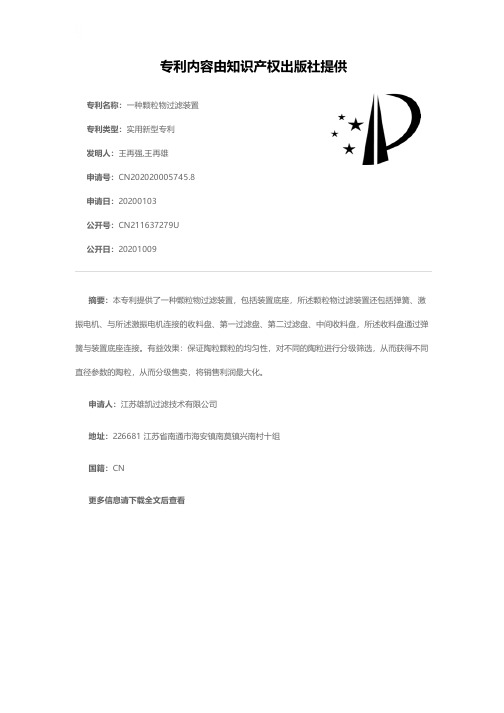

专利名称：一种颗粒物过滤装置专利类型：实用新型专利
发明人：王再强,王再雄
申请号：CN202020005745.8申请日：20200103
公开号：CN211637279U
公开日：
20201009
专利内容由知识产权出版社提供
摘要：本专利提供了一种颗粒物过滤装置，包括装置底座，所述颗粒物过滤装置还包括弹簧、激振电机、与所述激振电机连接的收料盘、第一过滤盘、第二过滤盘、中间收料盘，所述收料盘通过弹簧与装置底座连接。

有益效果：保证陶粒颗粒的均匀性，对不同的陶粒进行分级筛选，从而获得不同直径参数的陶粒，从而分级售卖，将销售利润最大化。

申请人：江苏雄凯过滤技术有限公司
地址：226681 江苏省南通市海安镇南莫镇兴南村十组
国籍：CN
更多信息请下载全文后查看。

专利名称：一种颗粒捕集器总成及汽车专利类型：实用新型专利
发明人：青坷,李伟绩
申请号：CN201820346798.9
申请日：20180314
公开号：CN207960722U
公开日：
20181012
专利内容由知识产权出版社提供
摘要：本实用新型提供了一种颗粒捕集器总成及汽车，该颗粒捕集器总成包括：颗粒捕集器本体；连通至所述颗粒捕集器本体内部的至少一压差管，每一所述压差管分别通过一固定支架与所述颗粒捕集器本体固定连接；其中所述固定支架包括：呈几字形的第一固定件，所述第一固定件上设置有第一卡合部；与所述第一固定件可拆卸连接的第二固定件，所述第二固定件上设置有第二卡合部，所述第二卡合部和所述第一卡合部配合形成用于固定所述压差管的卡设空间。

本实用新型实施例的固定支架上设置有第一卡合部和第二卡合部，且第一卡合部和第二卡合部配合形成用于固定压差管的卡设空间，使得压差管能够被固定支架固定在颗粒捕集器本体上，从而减少压差管的晃动。

申请人：北京汽车研究总院有限公司
地址：101300 北京市顺义区仁和镇双河大街99号
国籍：CN
代理机构：北京银龙知识产权代理有限公司
更多信息请下载全文后查看。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920425448.6(22)申请日 2019.03.29(73)专利权人 潍柴动力股份有限公司地址 261061 山东省潍坊市高新技术产业开发区福寿东街197号甲(72)发明人 陈月春　解家报　孙晓东　林凡文　王兴元　(74)专利代理机构 北京集佳知识产权代理有限公司 11227代理人 李海建(51)Int.Cl.F01N 13/18(2010.01)F01N 3/021(2006.01)(54)实用新型名称颗粒捕集器和车辆(57)摘要本实用新型公开了一种颗粒捕集器和车辆。

该车辆中设置有该颗粒捕集器。

其中：捕集器本体的外壁面的两侧分别设置有第一固定圈和第二固定圈，第一固定圈和第二固定圈位于捕集器本体的同一个横截平面内，且低于捕集器本体的顶点高度；第一拉杆为与捕集器本体的横截面轮廓线随形的弧形拉杆，第一拉杆的两端分别设置有第一把手和第一挂钩；第二拉杆为与捕集器本体的横截面轮廓线随形的弧形拉杆，第二拉杆的两端分别设置有第二把手和第二挂钩；若第一挂钩与第一固定圈卡接，并且第二挂钩与第二固定圈卡接，则第一把手和第二把手构成用于人工手持的操作把手。

本实用新型能够令颗粒捕集器拆装方便，无需借助专用工具。

权利要求书2页 说明书6页 附图7页CN 209743027 U 2019.12.06C N 209743027U权　利　要　求　书1/2页CN 209743027 U1.一种颗粒捕集器，其特征在于，包括捕集器本体、第一拉杆和第二拉杆，其中：所述捕集器本体的外壁面的两侧分别设置有第一固定圈(21)和第二固定圈(22)，所述第一固定圈(21)和所述第二固定圈(22)位于所述捕集器本体的同一个横截平面内，且低于所述捕集器本体的顶点高度；所述第一拉杆为与所述捕集器本体的横截面轮廓线随形的弧形拉杆，且可滑动地套设在所述第一固定圈(21)内，所述第一拉杆的一端设置有第一把手(11)，另一端设置有用于与所述第一固定圈(21)卡接的第一挂钩(31)；所述第二拉杆为与所述捕集器本体的横截面轮廓线随形的弧形拉杆，且可滑动地套设在所述第二固定圈(22)内，所述第二拉杆的一端设置有第二把手(12)，另一端设置有用于与所述第二固定圈(22)卡接的第二挂钩(32)；若所述第一挂钩(31)与所述第一固定圈(21)卡接，并且所述第二挂钩(32)与所述第二固定圈(22)卡接，则所述第一把手(11)和所述第二把手(12)构成用于人工手持的操作把手。

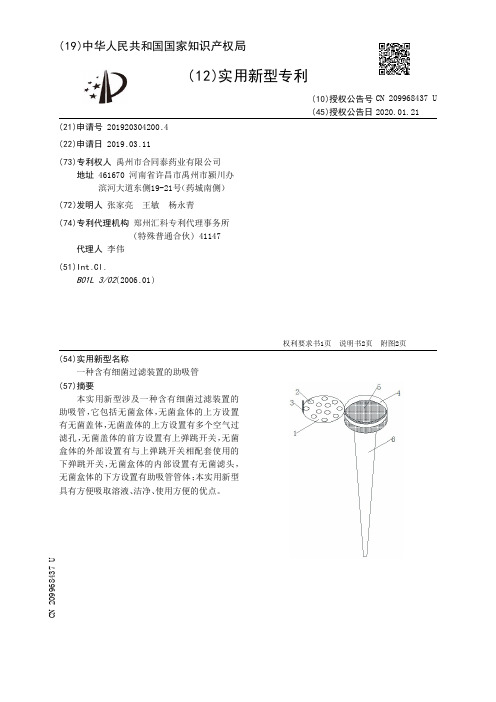

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920304200.4(22)申请日 2019.03.11(73)专利权人 禹州市合同泰药业有限公司地址 461670 河南省许昌市禹州市颍川办滨河大道东侧19-21号（药城南侧）(72)发明人 张家亮　王敏　杨永青　(74)专利代理机构 郑州汇科专利代理事务所(特殊普通合伙) 41147代理人 李伟(51)Int.Cl.B01L 3/02(2006.01)(54)实用新型名称一种含有细菌过滤装置的助吸管(57)摘要本实用新型涉及一种含有细菌过滤装置的助吸管，它包括无菌盒体，无菌盒体的上方设置有无菌盖体，无菌盖体的上方设置有多个空气过滤孔，无菌盖体的前方设置有上弹跳开关，无菌盒体的外部设置有与上弹跳开关相配套使用的下弹跳开关，无菌盒体的内部设置有无菌滤头，无菌盒体的下方设置有助吸管管体；本实用新型具有方便吸取溶液、洁净、使用方便的优点。

权利要求书1页 说明书2页 附图2页CN 209968437 U 2020.01.21C N 209968437U权　利　要　求　书1/1页CN 209968437 U1.一种含有细菌过滤装置的助吸管，它包括无菌盒体，其特征在于：所述的无菌盒体的上方设置有无菌盖体，所述的无菌盖体的上方设置有多个空气过滤孔，所述的无菌盖体的前方设置有上弹跳开关，所述的无菌盒体的外部设置有与上弹跳开关相配套使用的下弹跳开关，所述的无菌盒体的内部设置有无菌滤头，所述的无菌盒体的下方设置有助吸管管体。

2.根据权利要求1所述的一种含有细菌过滤装置的助吸管，其特征在于：所述的无菌滤头的孔径一般为0.22um。

3.根据权利要求1所述的一种含有细菌过滤装置的助吸管，其特征在于：所述的助吸管管体的材质为不锈钢。

4.根据权利要求1所述的一种含有细菌过滤装置的助吸管，其特征在于：所述的无菌滤头可进行更换。

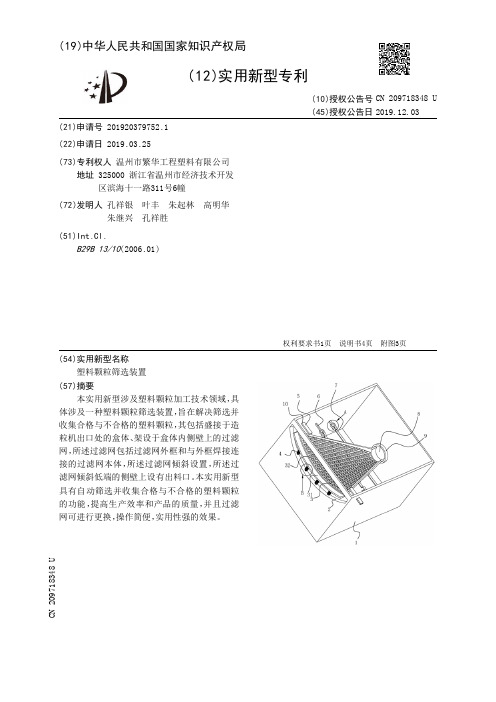

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920379752.1(22)申请日 2019.03.25(73)专利权人 温州市繁华工程塑料有限公司地址 325000 浙江省温州市经济技术开发区滨海十一路311号6幢(72)发明人 孔祥银　叶丰　朱起林　高明华　朱继兴　孔祥胜　(51)Int.Cl.B29B 13/10(2006.01)(54)实用新型名称塑料颗粒筛选装置(57)摘要本实用新型涉及塑料颗粒加工技术领域，具体涉及一种塑料颗粒筛选装置，旨在解决筛选并收集合格与不合格的塑料颗粒，其包括盛接于造粒机出口处的盒体、架设于盒体内侧壁上的过滤网，所述过滤网包括过滤网外框和与外框焊接连接的过滤网本体，所述过滤网倾斜设置，所述过滤网倾斜低端的侧壁上设有出料口。

本实用新型具有自动筛选并收集合格与不合格的塑料颗粒的功能，提高生产效率和产品的质量，并且过滤网可进行更换，操作简便，实用性强的效果。

权利要求书1页 说明书4页 附图3页CN 209718348 U 2019.12.03C N 209718348U权　利　要　求　书1/1页CN 209718348 U1.一种塑料颗粒筛选装置，其特征在于，包括承接于造粒机出口处的盒体（1）、架设于盒体（1）内侧壁上的过滤网（3），所述过滤网（3）包括过滤网外框（31）和与所述过滤网外框（31）焊接连接的过滤网本体（32），所述过滤网（3）倾斜设置，所述盒体（1）对应过滤网（3）倾斜低端的侧壁上设有出料口（8）。

2.根据权利要求1所述的塑料颗粒筛选装置，其特征在于：所述过滤网（3）垂直于轴向的截面为弧形，且由造粒机出口处到出料口（8）的圆心角逐渐增大，宽度逐渐减小。

3.根据权利要求2所述的塑料颗粒筛选装置，其特征在于：所述过滤网（3）圆心角小的一端对应的盒体（1）侧壁上设有与过滤网（3）该端轮廓一致的凸台（2），所述过滤网（3）该端通过过滤网外框（31）放置于凸台（2）上表面，过滤网（3）圆心角大的一端搭接于出料口（8）内。

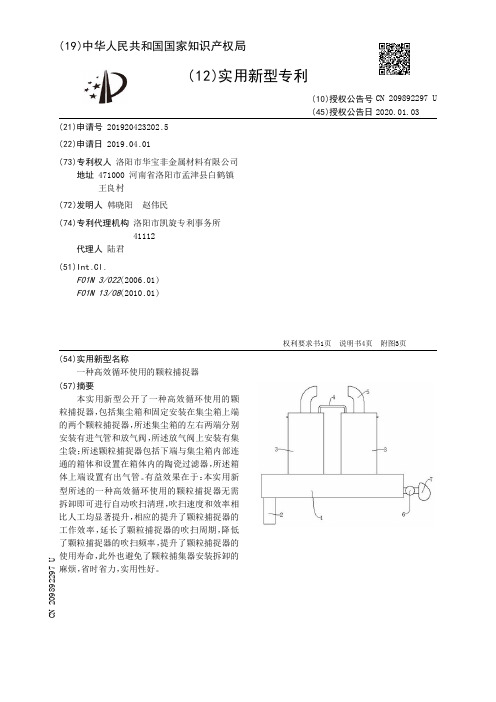

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920423202.5(22)申请日 2019.04.01(73)专利权人 洛阳市华宝非金属材料有限公司地址 471000 河南省洛阳市孟津县白鹤镇王良村(72)发明人 韩晓阳　赵伟民　(74)专利代理机构 洛阳市凯旋专利事务所41112代理人 陆君(51)Int.Cl.F01N 3/022(2006.01)F01N 13/08(2010.01)(54)实用新型名称一种高效循环使用的颗粒捕捉器(57)摘要本实用新型公开了一种高效循环使用的颗粒捕捉器，包括集尘箱和固定安装在集尘箱上端的两个颗粒捕捉器，所述集尘箱的左右两端分别安装有进气管和放气阀，所述放气阀上安装有集尘袋；所述颗粒捕捉器包括下端与集尘箱内部连通的箱体和设置在箱体内的陶瓷过滤器，所述箱体上端设置有出气管。

有益效果在于：本实用新型所述的一种高效循环使用的颗粒捕捉器无需拆卸即可进行自动吹扫清理，吹扫速度和效率相比人工均显著提升，相应的提升了颗粒捕捉器的工作效率，延长了颗粒捕捉器的吹扫周期，降低了颗粒捕捉器的吹扫频率，提升了颗粒捕捉器的使用寿命，此外也避免了颗粒捕集器安装拆卸的麻烦，省时省力，实用性好。

权利要求书1页 说明书4页 附图3页CN 209892297 U 2020.01.03C N 209892297U权　利　要　求　书1/1页CN 209892297 U1.一种高效循环使用的颗粒捕捉器，其特征在是：包括集尘箱（1）和固定安装在集尘箱（1）上端的两个颗粒捕捉器，所述集尘箱（1）的左右两端分别安装有进气管（2）和放气阀（6），所述放气阀（6）上安装有集尘袋（7）；所述颗粒捕捉器包括下端与集尘箱（1）内部连通的箱体（3）和设置在箱体（3）内的陶瓷过滤器（15），所述箱体（3）上端设置有出气管（5）。

2.根据权利要求1所述的一种高效循环使用的颗粒捕捉器，其特征是：所述箱体（3）内位于陶瓷过滤器（15）的上方设置有反吹装置，所述反吹装置包括蛇盘管（16）和与蛇盘管（16）的一端连通的吹气管（17），所述蛇盘管（16）的另一端封口，所述蛇盘管（16）上设置有多个面向陶瓷过滤器（15）吹气的出气孔（18）。

专利名称：微粒捕集器
专利类型：实用新型专利
发明人：李兵,许友生,李豪,戎晨彬申请号：CN201821781607.8申请日：20181031
公开号：CN209025719U
公开日：
20190625
专利内容由知识产权出版社提供
摘要：本实用新型提供了一种微粒捕集器，包括：滤芯壳体，所述滤芯壳体连通并具有两个端口，且所述滤芯壳体的表面设有通孔；入气壳体，所述入气壳体与所述滤芯壳体的其中一个端口连接；出气壳体，所述出气壳体与所述滤芯壳体的另外一个端口连接；以及插设于所述滤芯壳体内的滤芯，所述滤芯包括多个过滤单元，所述过滤单元可在所述滤芯壳体中旋转并封堵所述滤芯壳体以过滤气体。

本实用新型降低微粒捕集器的生产成本，也可以很方便地旋转以继续使用，有效提高了效率。

申请人：浙江科技学院
地址：310000 浙江省杭州市西湖区留和路318号浙江科技学院
国籍：CN
代理机构：杭州裕阳联合专利代理有限公司
代理人：朱林军
更多信息请下载全文后查看。

专利名称：一种柴油车颗粒捕集器的净化器筒体专利类型：实用新型专利
发明人：曾广歆,谢文博
申请号：CN201721403488.8
申请日：20171027
公开号：CN207245797U
公开日：
20180417
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种柴油车颗粒捕集器的净化器筒体，包括：第一筒体和第二筒体，所述第一筒体的右端设有第一法兰，所述第二筒体的左端设有第二法兰，所述第一法兰通过卡箍与第二法兰相连接，所述第一筒体的内部设有陶瓷DPF，所述第二筒体的内部设有金属DOC。

通过上述方式，本实用新型结构简单合理，采用双筒设计，可以二次净化，净化效果出色，同时耐高温，具有阻燃效果，大大增加了使用寿命。

申请人：无锡市正气环保科技有限公司
地址：214181 江苏省无锡市惠山区前洲街道堰玉路与惠澄大道交叉口东侧
国籍：CN
代理机构：苏州广正知识产权代理有限公司
代理人：张利强
更多信息请下载全文后查看。

专利名称：一种主动再生颗粒捕集器
专利类型：实用新型专利
发明人：陈旭,杨细元,冯坦,陈猛,张远,赵文冉,刘凤阳,刘君彦,余立轩,王启琛
申请号：CN201820752978.7
申请日：20180521
公开号：CN208396783U
公开日：
20190118
专利内容由知识产权出版社提供
摘要：一种主动再生颗粒捕集器，属于尾气净化技术领域，其捕集器包括壳体、过滤体（1）、电加热主动再生系统（2）、进气管（3）、出气管（4），电加热主动再生系统由空腔壳体（9）、电加热装置（10）、导热液（11）组成，空腔壳体（9）为带有夹层的空心管，空心管的内孔贴在过滤体（1）的柱体外表面上，空心管的夹层内底部注有导热液（11），电加热装置（10）装在空腔壳体（9）夹层的底部。

加热均匀，能耗较低，再生效果及安全性好。

申请人：东风商用车有限公司
地址：430056 湖北省武汉市汉阳区武汉经济技术开发区东风大道10号
国籍：CN
代理机构：武汉市首臻知识产权代理有限公司
代理人：周洋
更多信息请下载全文后查看。

专利名称：一种PM颗粒物捕捉装置专利类型：发明专利
发明人：张久明
申请号：CN201811626169.2
申请日：20181228
公开号：CN109453586A
公开日：
20190312
专利内容由知识产权出版社提供
摘要：本发明提供了一种PM颗粒物捕捉装置，包括：液体蓄能管、烟气混合室以及混合喷射管；其中，所述液体蓄能管与水泵相连，当液体经过其内部时，在液体压力不变的条件下，通过改变其内部压差，以使所述液体产生吸力；所述烟气混合室与所述液体蓄能管相连，用于在液体通过其内部通道时吸收烟气，以形成烟水混合物；所述混合喷射管与所述烟气混合室相连，用于将所述烟水混合物以网状形式喷出，以达到捕捉PM颗粒物的目的。

本发明提供的PM颗粒物捕捉装置,有效的提升了除尘效果，使得排出的烟气能够符合排放标准。

申请人：启明星宇节能科技股份有限公司
地址：010000 内蒙古自治区呼和浩特市玉泉区三里营西路坤泰1号楼四层东段
国籍：CN
代理机构：北京中索知识产权代理有限公司
代理人：刘翔
更多信息请下载全文后查看。
