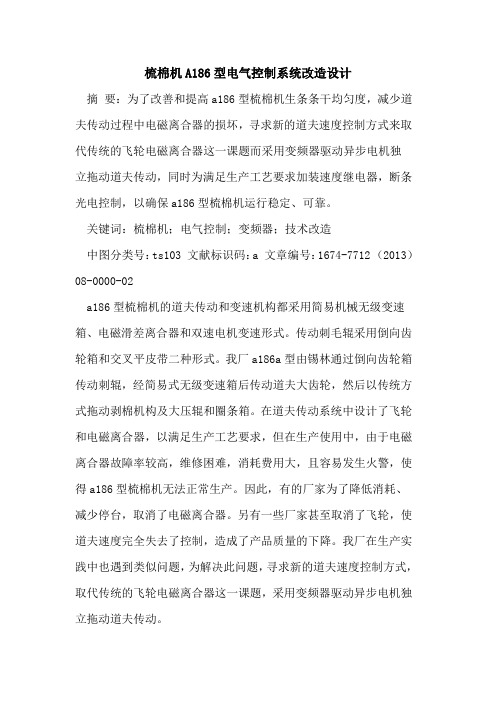

梳棉机A186型电气控制系统改造设计摘要：为了改善和提高a186型梳棉机生条条干均匀度，减少道夫传动过程中电磁离合器的损坏，寻求新的道夫速度控制方式来取代传统的飞轮电磁离合器这一课题而采用变频器驱动异步电机独立拖动道夫传动，同时为满足生产工艺要求加装速度继电器，断条光电控制，以确保a186型梳棉机运行稳定、可靠。
关键词：梳棉机；电气控制；变频器；技术改造中图分类号：ts103 文献标识码：a 文章编号：1674-7712 （2013）08-0000-02a186型梳棉机的道夫传动和变速机构都采用简易机械无级变速箱、电磁滑差离合器和双速电机变速形式。
传动刺毛辊采用倒向齿轮箱和交叉平皮带二种形式。
我厂a186a型由锡林通过倒向齿轮箱传动刺辊，经简易式无级变速箱后传动道夫大齿轮，然后以传统方式拖动剥棉机构及大压辊和圈条箱。
在道夫传动系统中设计了飞轮和电磁离合器，以满足生产工艺要求，但在生产使用中，由于电磁离合器故障率较高，维修困难，消耗费用大，且容易发生火警，使得a186型梳棉机无法正常生产。
因此，有的厂家为了降低消耗、减少停台，取消了电磁离合器。
另有一些厂家甚至取消了飞轮，使道夫速度完全失去了控制，造成了产品质量的下降。
我厂在生产实践中也遇到类似问题，为解决此问题，寻求新的道夫速度控制方式，取代传统的飞轮电磁离合器这一课题，采用变频器驱动异步电机独立拖动道夫传动。
一、改造前a186型梳棉机存在的问题（一）电气控制箱使用十几年，内部元件老化，经常出现短路和断路的故障。
同时线路号码褪色、脱落，很多无法辨清线号，电气故障维修时间长。
（二）输出生条质量差，由于道夫速度控制方式不合理，导致启动、刹车和道夫快慢速转换过程中速度变化不平稳，造成生条质量恶化。
（三）产量低，由于机器稳定性差，生条重量不匀率大等原因，致使锡林速度无法提高，影响梳棉机的产量。
（四）机器的启动过程噪声大，由于锡林转动惯量大，启动时存在严重的皮带打滑现象，产生很大噪声。
