复合场1．复合场的分类： (1)叠加场：电场、磁场、重力场共存，或其中某两场共存． (2)组合场：电场与磁场各位于一定的区域内，并不重叠或相邻或在同一区域，电场、磁场交替出现．二、带电粒子在复合场中的运动形式1．静止或匀速直线运动当带电粒子在复合场中所受合外力为零时，将处于静止状态或做匀速直线运动． 2．匀速圆周运动：当带电粒子所受的重力与电场力大小相等，方向相反时，带电粒子在洛伦兹力的作用下，在垂直于匀强磁场的平面内做匀速圆周运动．3．较复杂的曲线运动：当带电粒子所受合外力的大小和方向均变化，且与初速度方向不在同一直线上，粒子做非匀变速曲线运动，这时粒子运动轨迹既不是圆弧，也不是抛物线．4．分阶段运动：带电粒子可能依次通过几个情况不同的组合场区域，其运动情况随区域发生变化，其运动 过程由几种不同的运动阶段组成．1．[带电粒子在复合场中的直线运动]某空间存在水平方向的匀强电场带电小球沿如图所示的直线斜向下由A 点沿直线向B 点运动，此空间同时存在由A 指向B 的匀强磁场，则下列说法正确的是( ) A ．小球一定带正电B ．小球可能做匀速直线运动C ．带电小球一定做匀加速直线运动D ．运动过程中，小球的机械能增大2．[带电粒子在复合场中的匀速圆周运动]如图所示，一带电小球在一正交电场、磁场区域里做匀速圆周运动，电场方向竖直向下，磁场方向垂直纸面向里，则下列说法正确的是( ) A ．小球一定带正电 B ．小球一定带负电 C ．小球的绕行方向为顺时针 D ．改变小球的速度大小，小球将不做圆周运动3．[质谱仪原理的理解]如图所示是质谱仪的工作原理示意图．带电粒子被加速电场加速后，进入速度选择器．速度选择器内相互正交的匀强磁场和匀强电场的强度分别为B 和E .平板S 上有可让粒子通过的狭缝P 和记录粒子位置的胶片A 1A 2.平板S 下方有磁感应强度为B 0的匀强磁场．下列表述正确的是( ) A ．质谱仪是分析同位素的重要工具 B ．速度选择器中的磁场方向垂直纸面向外 C ．能通过狭缝P 的带电粒子的速率等于E /B D ．粒子打在胶片上的位置越靠近狭缝P ，粒子的比荷越小4．[回旋加速器原理的理解]回旋加速器，工作原理示意图如图置于高真空中的D 形金属盒半径为R ，两盒间的狭缝很小，带电粒子穿过的时间可忽略．磁感应强度为B 的匀强磁场与盒面垂直，高频交流电频率为f ，加速电压为U .若A 处粒子源产生的质子质量为m 、电荷量为＋q ，在加速器中被加速，且加速过程中不考虑相对论效应和重力的影响．则下列说法正确的是( ) A ．质子被加速后的最大速度不可能超过2πRf B ．质子离开回旋加速器时的最大动能与加速电压U 成正比 C ．质子第2次和第1次经过两D 形盒间狭缝后轨道半径之比为2∶1 D ．不改变磁感应强度B 和交流电频率f ，该回旋加速器的最大动能不变规律总结：带电粒子在复合场中运动的应用实例1．质谱仪： (1)构造：如图由粒子源、加速电场、偏转磁场和照相底片等构成． (2)原理：粒子由静止被加速电场加速，根据动能定理可得关系式qU ＝12mv 2.粒子在磁场中受洛伦兹力作用而偏转，做匀速圆周运动，根据牛顿第二定律得关系式qvB ＝m v 2r.由两式可得出需要研究的物理量，如粒子轨道半径、粒子质量、比荷． r ＝1B 2mUq ，m ＝qr 2B 22U ，q m ＝2U B 2r2. 2．回旋加速器： (1)构造：如图D 1、D 2是半圆形金属盒，D 形盒的缝隙处接交流电源，D 形盒处于匀强磁场中． (2)原理：交流电的周期和粒子做圆周运动的周期相等，粒子在圆周运动的过程中一次一次地经过D 形盒缝隙，两盒间的电势差一次一次地反向，粒子就会被一次一次地加速．由qvB ＝mv 2r ， 图6得E km ＝q 2B 2r 22m ，可见粒子获得的最大动能由磁感应强度B 和D 形盒半径r 决定，与加速电压无关． 特别提醒 这两个实例都应用了带电粒子在电场中加速、在磁场中偏转(匀速圆周运动)的原理．3．速度选择器：(1)平行板中电场强度E 和磁感应强度B 互相垂直．这种装置能把具有一定速度的粒子选择出来，所以叫做速度选择器． (2)带电粒子能够沿直线匀速通过速度选择器的条件是qE ＝qvB ，即v ＝E B .4．磁流体发电机：(1)磁流体发电是一项新兴技术，它可以把内能直接转化为电能． (2)根据左手定则，如图中的B 是发电机正极． (3)磁流体发电机两极板间的距离为L ，等离子体速度为v ，磁场的磁感应强度为B ，则由qE ＝q U L ＝qvB 得两极板间能达到的最大电势差U ＝BLv .5．电磁流量计工作原理：如图9所示，圆形导管直径为d ，用非磁性材料制成，导电液体在管中向左流动，导电液体中的自由电荷(正、负离子)，在洛伦兹力的作用下横向偏转，a 、b 间出现电势差，形成电场，当自由电荷 所受的电场力和洛伦兹力平衡时，a 、b 间的电势差就保持稳定，即：qvB ＝qE ＝q U d ，所以v ＝U Bd ，因此液体流量Q ＝Sv ＝πd 24·U Bd ＝πdU 4B. 带电粒子在叠加场中的运动：1．带电粒子在叠加场中无约束情况下的运动情况分类 (1)磁场力、重力并存：①若重力和洛伦兹力平衡，则带电体做匀速直线运动．②若重力和洛伦兹力不平衡，则带电体将做复杂的曲线运动，因洛伦兹力不做功，故机械能守恒，由此可求解问题． (2)电场力、磁场力并存(不计重力的微观粒子)：①若电场力和洛伦兹力平衡，则带电体做匀速直线运动．②若电场力和洛伦兹力不平衡，则带电体将做复杂的曲线运动，因洛伦兹力不做功，可用动能定理求解问题． (3)电场力、磁场力、重力并存：①若三力平衡，一定做匀速直线运动．②若重力与电场力平衡，一定做匀速圆周运动．③若合力不为零且与速度方向不垂直，将做复杂的曲线运动，因洛伦兹力不做功，可用能量守恒或动能定理求解问题．2．带电粒子在叠加场中有约束情况下的运动：带电体在复合场中受轻杆、轻绳、圆环、轨道等约束的情况下，常见的运动形式有直线运动和圆周运动，此时解题要通过受力分析明确变力、恒力做功情况，并注意洛伦兹力不做功的特点，运用动能定理、能量守恒定律结合牛顿运动定律求出结果．例 1 如图带电平行金属板相距为2R ，在两板间有垂直纸面向里、磁感应强度为B的圆形匀强磁场区域 ，与两板及左侧边缘线相切．一个带正电的粒子(不计重力)沿两板间中心线O 1O 2从左侧边缘O 1点以某一速度射入，恰沿直线通过圆形磁场区域，并从极板边缘飞出，在极板间运动时间为t 0.若撤去磁场，质子仍从O 1点以相同速度射入，则经t 02时间打到极板上． (1)求两极板间电压U ； (2)若两极板不带电，保持磁场不变，该粒子仍沿中心线O 1O 2从O 1点射入，欲使粒子从两板左侧间飞出，射入的速度应满足什么条件？突破训练1 如图空间存在着垂直纸面向外的水平匀强磁场， 磁感应强度为B ，在y 轴两侧分别有方向相反的匀强电场，电场强度均为E ，在两个电场的交界处左侧，有一带正电的液滴a 在电场力和重力作用下静止，现从场中某点由静止释放一个带负电的液滴b ，当它的运动方向变为水平方向时恰与a 相撞，撞后两液滴合为一体，速度减小到原来的一半，并沿x 轴正方向做匀速直线运动，已知液滴b 与a 的质量相等，b 所带电荷量是a 所带电荷量的2倍，且相撞前a 、b 间的静电力忽略不计． (1)求两液滴相撞后共同运动的速度大小； (2)求液滴b 开始下落时距液滴a 的高度h .例2 如图甲所示，相隔一定距离的竖直边界两侧为相同的匀强磁场区，磁场方向垂直纸面向里，在边界上固定两长为L 的平行金属极板MN 和PQ ，两极板中心各有一小孔S 1、S 2，两极板间电压的变化规律如图乙所示，正反向电压的大小均为U 0，周期为T 0.在t ＝0时刻将一个质量为m 、电荷量为－q (q >0)的粒子由S 1静止释放，粒子在电场力的作用下向右运动，在t ＝T 02时刻通过S 2垂直于边界进入右侧磁场区．(不计粒子重力，不考虑极板外的电场) (1)求粒子到达S 2时的速度大小v 和极板间距d . (2)为使粒子不与极板相撞，求磁感应强度的大小应满足的条件． (3)若已保证了粒子未与极板相撞，为使粒子在t ＝3T 0时刻再次到达S 2，且速度恰好为零，求该过程中粒子在磁场内运动的时间和磁感应强度的大小．突破训练2 如图所示装置中，区域Ⅰ和Ⅲ中分别有竖直向上和水平向右的匀强电场，电场强度分别为E 和E2；区域Ⅱ内有垂直向外的水平匀强磁场，磁感应强度为B .一质量为m 、带电荷量为q 的带负电粒子(不计重力)从左边界O 点正上方的M 点以速度v 0水平射入电场，经水平分界线OP 上的A 点与OP 成60°角射入区域Ⅱ的磁场，并垂直竖直边界CD 进入Ⅲ区域的匀强电场中．求： (1)粒子在区域Ⅱ匀强磁场中运动的轨迹半径； (2)O 、M 间的距离； (3)粒子从M 点出发到第二次通过CD 边界所经历的时间．突破训练3 如图甲所示，与纸面垂直的竖直面MN 的左侧空间中存在竖直向上的场强大小为E ＝2.5×102N/C 的匀强电场(上、下及左侧无界)．一个质量为m ＝0.5kg 、电荷量为q ＝2.0×10－2 C 的可视为质点的带正电小球，在t ＝0时刻以大小为v 0的水平初速度向右通过电场中的一点P ，当t ＝t 1时刻在电场所在空间中加上一如图乙所示随时间周期性变化的磁场，使得小球能竖直向下通过D 点，D 为电场中小球初速度方向上的一点，PD 间距为L ，D 到竖直面MN 的距离DQ 为L /π.设磁感应强度垂直纸面向里为正．(g ＝10 m/s 2) (1)如果磁感应强度B 0为已知量，使得小球能竖直向下通过D 点，求磁场每一次作用时间t 0的最小值(用题中所给物理量的符号表示)； (2)如果磁感应强度B 0为已知量，试推出满足条件的时刻t 1的表达式(用题中所给物理量的符号表示)； (3)若小球能始终在电磁场所在空间做周期性运动，则当小球运动的周期最大时，求出磁感应强度B 0及运动的最大周期T 的大小(用题中所给物理量的符号表示)．高考题组1．如图一半径为R 的圆表示一柱形区域的横截面(纸面)．在柱形区域内加一方向垂直于纸面的匀强磁场，一质量为m 、电荷量为q 的粒子沿图中直线从圆上的a 点射入柱形区域，从圆上的b 点离开该区域，离开时速度方向与直线垂直．圆心O 到直线的距离为35R .现将磁场换为平行于纸面且垂直于直线的匀强电场，同一粒子以同样速度沿直线从a 点射入柱形区域，也从b 点离开该区域．若磁感应强度大小为B ，不计重力，求电场强度的大小．2．如图所示，两块水平放置、相距为d 的长金属板接在电压可调的电源上．两板之间的右侧区域存在方向垂直纸面向里的匀强磁场．将喷墨打印机的喷口靠近上板下表面，从喷口连续不断喷 出质量均为m 、水平速度均为v 0、带相等电荷量的墨滴．调节电源电压至U ，墨滴在电场区域恰能沿水平向右做匀速直线运动；进入电场、磁场共存区域后，最终垂直打在下板的M 点． (1)判断墨滴所带电荷的种类，并求其电荷量； (2)求磁感应强度B 的值； (3)现保持喷口方向不变，使其竖直下移到两板中间的位置．为了使墨滴仍能到达下板M 点，应将磁感应强度调至B ′，则B ′的大小为多少？3．有人设计了一种带电颗粒的速率分选装置，其原理如图所示，两带电金属板间有匀强电场，方向竖直向上，其中PQNM矩形区域内还有方向垂直纸面向外的匀强磁场．一束比荷(电荷量与质量之比)均为1k 的带正电颗粒，以不同的速率沿着磁场区域的水平中心线O ′O 进入两金属板之间，其中速率为v 0的颗粒刚好从Q 点处离开磁场，然后做匀速直线运动到达收集板，重力加速度为g ，PQ ＝3d ，NQ ＝2d ，收集板与NQ 的距离为l ，不计颗粒间的相互作用．求： (1)电场强度E 的大小； (2)磁感应强度B 的大小； (3)速率为λv 0(λ>1)的颗粒打在收集板上的位置到O 点的距离．4. 如图所示，坐标平面第Ⅰ象限内存在大小为E ＝4×105 N/C 、方向水平向左的匀强电场，在第Ⅱ象限内存在方向垂直纸面向里的匀强磁场．质荷比为m q ＝4×10－10 N/C 的带正电粒子从x 轴上的A 点以初速度v 0＝2×107 m/s 垂直x 轴射入电场，OA ＝0.2 m ，不计重力．求： (1)粒子经过y 轴时的位置到原点O 的距离； (2)若要求粒子不能进入第三象限，求磁感应强度B 的取值范围(不考虑粒子第二次进入电场后的运动情况．)5．如图甲，在以O 为坐标原点的xOy 平面内，存在着范围足够大的电场和磁场，一个带正电小球在t ＝0时刻以v 0＝3gt 0的初速度从O 点沿＋x方向(水平向右)射入该空间，在t 0时刻该空间同时加上如图乙所示的电场和磁场，其中电场方向竖直向上，场强大小E 0＝mg q ，磁场垂直于xOy 平面向外，磁感应强度大小B 0＝πm qt 0，已知小球的质量为m ，带电荷量为q ，时间单位为t 0，当地重力加速度为g ，空气阻力不计．试求： (1)t 0末小球速度的大小； (2)小球做圆周运动的周期T 和12t 0末小球速度的大小； (3)在给定的xOy 坐标系中，大体画出小球在0到24t 0内运动轨迹的示意图；(4)30t 0内小球距x 轴的最大距离．►题组1. 在水平匀强电场和垂直纸面向里的匀强磁场中，有一竖直足够长固定绝缘杆MN ，小球P 套在杆上，已知P 的质量为m ，电荷量为＋q ，电场强度为E ，磁感应强度为B ，P 与杆间的动摩擦因数为μ，小球由静止开始下滑直到稳定的过程中( ) A ．小球的加速度一直减小B ．小球的机械能和电势能的总和保持不变C ．下滑加速度为最大加速度一半时的速度可能是v ＝2μqE －mg 2μqBD ．下滑加速度为最大加速度一半时的速度可能是v ＝2μqE ＋mg 2μqB2. 如图所示，已知一带电小球在光滑绝缘的水平面上从静止开始经电压U 加速后，水平进入互相垂直的匀强电场E 和匀强磁场B 的复合场中(E 和B 已知)，小球在此空间的竖直面内做匀速圆周运动，则 ( ) A ．小球可能带正电 B ．小球做匀速圆周运动的半径为r ＝1B 2UE g C ．小球做匀速圆周运动的周期为T ＝2πEBg D ．若电压U 增大，则小球做匀速圆周运动的周期增加3．如图空间的某个复合场区域内存在着方向相互垂直的匀强电场和匀强磁场．质子由静止开始经一加速电场加速后，垂直于复合场的界面进入并沿直线穿过场区，质子从复合场区穿出时的动能为E k .那么氘核同样由静止开始经同一加速电场加速后穿过同一复合场后的动能E k ′的大小是( )A ．E k ′＝E kB ．E k ′>E kC ．E k ′<E kD ．条件不足，难以确定4．如图两块平行金属极板MN 水平放置，板长L ＝1 m ．间距d ＝33 m ，两金属板间电压U MN ＝1×104 V ；在平行金属板右侧依次存在ABC 和FGH 两个全等的正三角形区域，正三角形ABC 内存在垂直纸面向里的匀强磁场B 1，三角形的上顶点A 与上金属板M 平齐，BC 边与金属板平行，AB 边的中点P 恰好在下金属板N 的右端点；正三角形FGH 内存在垂直纸面向外的匀强磁场B 2.已知A 、F 、G 处于同一直线上，B 、C 、H 也处于同一直线上．AF 两点的距离为23m ．现从平行金属板MN 左端沿中心轴线方向入射一个重力不计的带电粒子，粒子质量m ＝3×10－10 kg ，带电荷量q ＝＋1×10－4 C ，初速度v 0＝1×105 m/s. (1)求带电粒子从电场中射出时的速度v 的大小和方向； (2)若带电粒子进入中间三角形区域后垂直打在AC 边上，求该区域的磁感应强度B 1； (3)若要使带电粒子由FH 边界进入FGH 区域并能再次回到FH 界面，求B 2应满足的条件．5. 如图一个质量为m 、电荷量为q 的正离子，在D 处沿图示方向以一定的速度射入磁感应强度为B 的匀强磁场中，磁场方向垂直纸面向里．结果离子正好从距A 点为d 的小孔C 沿垂直于电场方向进入匀强电场，此电场方向与AC 平行且向上，最后离子打在G 处，而G 处距A 点2d(AG ⊥AC )．不计离子重力，离子运动轨迹在纸面内．求： (1)此离子在磁场中做圆周运动的半径r ； (2)离子从D 处运动到G 处所需时间； (3)离子到达G 处时的动能．6．如图甲所示，水平直线MN 下方有竖直向上的匀强电场，现将一重力不计、比荷q m ＝106C/kg 的正电荷置于电场中的O 点由静止释放，经过π15×10－5 s 后，电荷以v 0＝1.5×104 m/s 的速度通过MN 进入其上方的匀强磁场，磁场与纸面垂直，磁感应强度B 按图乙所示规律周期性变化(图乙中磁场以垂直纸面向外为正，以电荷第一次通过MN 时为t ＝0时刻)．求： (1)匀强电场的电场强度E ； (2)图乙中t ＝4π5×10－5 s 时刻电荷与O 点的水平距离； (3)如果在O 点右方d ＝68 cm 处有一垂直于MN 的足够大的挡板，求电荷从O 点出发运动到挡板所需的时间．7．如图甲所示，在xOy 平面内有足够大的匀强电场，电场方向竖直向上，电场强度E ＝40 N/C ，在y 轴左侧平面内有足够大的瞬时磁场，磁感应强度B 1随时间t 变化的规律如图乙所示，15π s 后磁场消失，选定磁场垂直纸面向里为正方向．在y 轴右侧平面内还有方向垂直纸面向外的恒定的匀强磁场，分布在一个半径为r ＝0.3 m 的圆形区域(图中未画出)，且圆的左侧与y 轴相切，磁感应强度B 2＝0.8 T ．t ＝0时刻，一质量m ＝8×10－4 kg 、电荷量q ＝2×10－4 C 的微粒从x 轴上x P ＝－0.8 m 处的P 点以速度v ＝0.12 m/s 向x 轴正方向入射．(g取10 m/s 2，计算结果保留两位有效数字) (1)求微粒在第二象限运动过程中离y 轴、x 轴的最大距离． (2)若微粒穿过y 轴右侧圆形磁场时，速度方向的偏转角度最大，求此圆形磁场的圆心坐标(x ，y )．1．答案 CD 解析 由于重力方向竖直向下，空间存在磁场，且直线运动方向斜向下，与磁场方向相同，故不受洛伦兹力作用，电场力必水平向右，但电场具体方向未知，故不能判断带电小球的电性，选项A 错误；重力和电场力的合力不为零，故不可能做匀速直线运动，所以选项B 错误；因为重力与电场力的合力方向与运动方向相同，故小球一定做匀加速直线运动，选项C 正确；运动过程中由于电场力做正功，故机械能增大，选项D 正确．2．答案 BC 解析 小球做匀速圆周运动，重力必与电场力平衡，则电场力方向竖直向上，结合电场方向可知小球一定带负电，A 错误，B 正确；洛伦兹力充当向心力，由曲线运动轨迹的弯曲方向结合左手定则可得绕行方向为顺时针方向，C 正确，D 错误．3．答案 ABC 解析 粒子在题图中的电场中加速，说明粒子带正电，其通过速度选择器时，电场力与洛伦兹力平衡，则洛伦兹力方向应水平向左，由左手定则知，磁场的方向应垂直纸面向外，选项B 正确；由Eq ＝Bqv 可知，v ＝E /B ，选项C 正确；粒子打在胶片上的位置到狭缝的距离即为其做匀速圆周运动的直径D ＝2mv Bq，可见D 越小，则粒子的比荷越大，D 不同，则粒子的比荷不同，因此利用该装置可以分析同位素，A 正确，D 错误．4．答案 AC 解析 粒子被加速后的最大速度受到D 形盒半径R 的制约，因v ＝2πR T＝2πRf ，故A 正确；粒子离开回旋加速器的最大动能E km ＝12mv 2＝12m ×4π2R 2f 2＝2m π2R 2f 2，与加速电压U 无关，B 错误；根据R ＝mv Bq ，Uq ＝12mv 21，2Uq ＝12mv 22，得质子第2次和第1次经过两D 形盒间狭缝后轨道半径之比为2∶1，C 正确；因回旋加速器的最大动能E km ＝2m π2R 2f 2与m 、R 、f 均有关，D 错误．例1解析 (1)设粒子从左侧O 1点射入的速度为v 0，极板长为L ，粒子在初速度方向上做匀速直线运动L ∶(L －2R )＝t 0∶t 02，解得L ＝4R 粒子在电场中做类平抛运动：L －2R ＝v 0·t 02 a ＝qE m R ＝12a (t 02)2 在复合场中做匀速运动：q U 2R ＝qv 0B 联立各式解得v 0＝4R t 0，U ＝8R 2B t 0(2)设粒子在磁场中做圆周运动的轨迹如图所示，设其轨道半径为r ，粒子恰好从上极板左边缘飞出时速度的偏转角为α，由几何关系可知：β＝π－α＝45°，r ＋2r ＝R 因为R ＝12qE m (t 02)2，所以qE m ＝qv 0B m ＝8R t 20 根据牛顿第二定律有qvB ＝m v 2r ，解得v ＝22－1Rt 0 所以，粒子在两板左侧间飞出的条件为0<v <22－1R t 0突破训练1 解析 液滴在匀强磁场、匀强电场中运动，同时受到洛伦兹力、电场力和重力作用． (1)设液滴a 质量为m 、电荷量为q ，则液滴b 质量为m 、电荷量为－2q ，液滴a 平衡时有qE ＝mg ① a 、b 相撞合为一体时，质量为2m ，电荷量为－q ，速度为v ，由题意知处于平衡状态，重力为2mg ，方向竖直向下，电场力为qE ，方向竖直向上，洛伦兹力方向也竖直向上，因此满足qvB ＋qE ＝2mg ②由①、②两式，可得相撞后速度v ＝E B(2)对b ，从开始运动至与a 相撞之前，由动能定理有W E ＋W G ＝ΔE k ，即(2qE＋mg )h ＝12mv 20 ③ a 、b 碰撞后速度减半，即v ＝v 02，则v 0＝2v ＝2E B 再代入③式得h ＝mv 204qE ＋2mg ＝v 206g ＝2E 23gB2 例2 解析 (1)粒子由S 1至S 2的过程，根据动能定理得qU 0＝12mv 2 ① 由①式得v ＝ 2qU 0m ②设粒子的加速度大小为a ，由牛顿第二定律得q U 0d ＝ma ③ 由运动学公式得d ＝12a (T 02)2 ④联立③④式得d ＝T 04 2qU 0m ⑤(2)设磁感应强度的大小为B ，粒子在磁场中做匀速圆周运动的半径为R ，由牛顿第二定律得qvB ＝m v 2R⑥ 要使粒子在磁场中运动时不与极板相撞，需满足2R >L 2 ⑦ 联立②⑥⑦式得B <4L 2mU 0q(3)设粒子在两边界之间无场区向左匀速运动的过程所用时间为t 1，有d ＝v t 1 ⑧ 联立②⑤⑧式得t 1＝T 04 ⑨ 若粒子再次到达S 2时速度恰好为零，粒子回到极板间应做匀减速运动，设匀减速运动的时间为t 2，根据运动学公式得d ＝v 2t 2 ⑩ 联立⑧⑨⑩式得t 2＝T 02 ⑪ 设粒子在磁场中运动的时间为t t ＝3T 0－T 02－t 1－t 2 ⑫ 联立⑨⑪⑫式得t ＝7T 04⑬设粒子在匀强磁场中做匀速圆周运动的周期为T ，由⑥式结合运动学公式得T ＝2πm qB ⑭ 由题意可知T ＝t ⑮ 联立⑬⑭⑮式得B ＝8πm 7qT 0. 突破训练2 解析 (1)粒子的运动轨迹如图所示，其在区域Ⅰ的匀强电场中做类平抛运动，设粒子过A 点时速度为v ，由类平抛运动规律知v ＝v 0cos 60°粒子在匀强磁场中做匀速圆周运动，由牛顿第二定律得Bqv ＝m v 2R ，所以R ＝2mv 0qB (2)设粒子在区域Ⅰ的电场中运动时间为t 1，加速度为a .则有qE ＝ma ，v 0tan 60°＝at 1，即t 1＝3mv 0qE O 、M 两点间的距离为L ＝12at 21＝3mv 202qE(3)设粒子在Ⅱ区域磁场中运动时间为t 2 则由几何关系知t 2＝T 16＝πm 3qB 设粒子在Ⅲ区域电场中运动时间为t 3，a ′＝q E2m ＝qE 2m 则t 3＝22v 0a ′＝8mv 0qE 粒子从M 点出发到第二次通过CD 边界所用时间为t ＝t 1＋t 2＋t 3＝3mv 0qE ＋πm 3qB ＋8mv 0qE ＝8＋3mv 0qE ＋πm 3qB 例3解析 (1)粒子在磁场中运动时qvB ＝mv 2R T ＝2πR v 解得T ＝2πm qB ＝4×10－3 s (2)粒子的运动轨迹如图所示，t ＝20×10－3 s 时粒子在坐标系内做了两个圆周运动和三段类平抛运动，水平位移x ＝3v 0T ＝9.6×10－2m 竖直位移y ＝12a (3T )2 Eq ＝ma 解得y ＝3.6×10－2 m 故t ＝20×10－3 s 时粒子的位置坐标为： (9.6×10－2 m ，－3.6×10－2 m)(3)t ＝24×10－3 s 时粒子的速度大小、方向与t ＝20×10－3 s 时相同，设与水平方向夹角为α 则v ＝v 20＋v 2yv y ＝3aT tan α＝v y v 0 解得v ＝10 m/s 与x 轴正向夹角α为37°(或arctan 34)斜向右下方突破训练3 解析 (1)当小球仅有电场作用时：mg ＝Eq ，小球将做匀速直线运动．在t 1时刻加入磁场，小球在时间t 0内将做匀速圆周运动，圆周运动周期为T 0，若竖直向下通过D 点，由图甲分析可知： t 0＝3T 04＝3πm 2qB 0(2)PF －PD ＝R ，即： v 0t 1－L ＝R qv 0B 0＝mv 20/R 所以v 0t 1－L ＝mv 0qB 0，t 1＝L v 0＋m qB 0(3)小球运动的速率始终不变，当R 变大时，T 0也增加，小球在电磁场中的运动的周期T 增加，在小球不飞出电磁场的情况下，当T 最大时有： DQ ＝2R ＝L π＝2mv 0qB 0 B 0＝2πmv 0qL ，T 0＝2πR v 0＝L v 0由图分析可知小球在电磁场中运动的最大周期： T ＝8×3T 04＝6L v 0，小球运动轨迹如图乙所示． 1． 解析 粒子在磁场中做圆周运动．设圆周的半径为r ，由牛顿第二定律和洛伦兹力公式得qvB ＝m v 2r①式中v 为粒子在a 点的速度．过b 点和O 点作直线的垂线，分别与直线交于c 点和d 点．由几何关系知，线段ac 、bc 和过a 、b 两点的圆弧轨迹的两条半径(未画出)围成一正方形．因此ac ＝bc ＝r② 设cd ＝x ，由几何关系得ac ＝45R ＋x ③bc ＝35R ＋R 2－x 2 ④ 联立②③④式得r ＝75R ⑤ 再考虑粒子在电场中的运动．设电场强度的大小为E ，粒子在电场中做类平抛运动．设其加速度大小为a ，由牛顿第二定律和带电粒子在电场中的受力公式得qE ＝ma ⑥粒子在电场方向和直线方向运动的距离均为r ，由运动学公式得r ＝12at 2 ⑦ r ＝vt ⑧ 式中t 是粒子在电场中运动的时间．联立①⑤⑥⑦⑧式得E ＝14qRB 25m. 2．解析 (1)墨滴在电场区域做匀速直线运动，有q U d ＝mg ① 由①式得：q ＝mgd U ②由于电场方向向下，电荷所受电场力向上，可知：墨滴带负电荷．(2)墨滴垂直进入电场、磁场共存区域后，重力仍与电场力平衡，合力等于洛伦兹力，墨 滴做匀速圆周运动，有qv 0B ＝m v 20R ③ 考虑墨滴进入电场、磁场共存区域和下板的几何关系，可知。

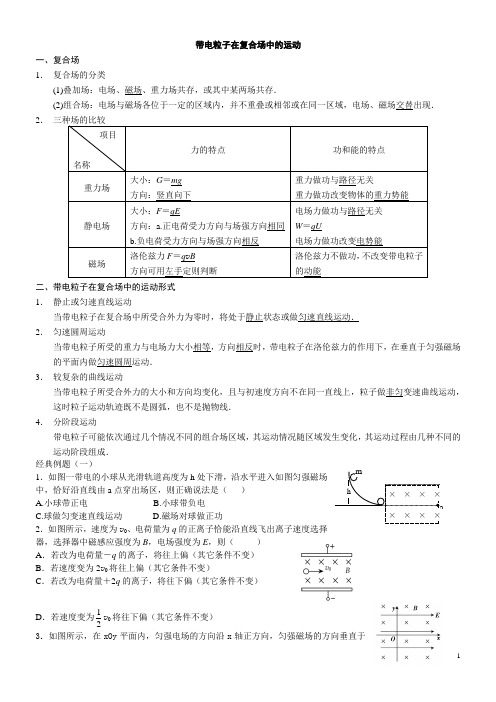

带电粒子在复合场中的运动一、复合场 1． 复合场的分类(1)叠加场：电场、磁场、重力场共存，或其中某两场共存．(2)组合场：电场与磁场各位于一定的区域内，并不重叠或相邻或在同一区域，电场、磁场交替出现． 2．二、带电粒子在复合场中的运动形式 1． 静止或匀速直线运动当带电粒子在复合场中所受合外力为零时，将处于静止状态或做匀速直线运动． 2． 匀速圆周运动当带电粒子所受的重力与电场力大小相等，方向相反时，带电粒子在洛伦兹力的作用下，在垂直于匀强磁场的平面内做匀速圆周运动． 3． 较复杂的曲线运动当带电粒子所受合外力的大小和方向均变化，且与初速度方向不在同一直线上，粒子做非匀变速曲线运动，这时粒子运动轨迹既不是圆弧，也不是抛物线． 4． 分阶段运动带电粒子可能依次通过几个情况不同的组合场区域，其运动情况随区域发生变化，其运动过程由几种不同的运动阶段组成．经典例题（一）1．如图一带电的小球从光滑轨道高度为h 处下滑，沿水平进入如图匀强磁场中，恰好沿直线由a 点穿出场区，则正确说法是（ ） A.小球带正电 B.小球带负电 C.球做匀变速直线运动 D.磁场对球做正功2．如图所示，速度为v 0、电荷量为q 的正离子恰能沿直线飞出离子速度选择器，选择器中磁感应强度为B ，电场强度为E ，则（ ） A ．若改为电荷量－q 的离子，将往上偏（其它条件不变） B ．若速度变为2v 0将往上偏（其它条件不变）C ．若改为电荷量＋2q 的离子，将往下偏（其它条件不变）D ．若速度变为21v 0将往下偏（其它条件不变） 3．如图所示，在xOy 平面内，匀强电场的方向沿x 轴正方向，匀强磁场的方向垂直于xOy 平面向里．一电子(不计重力)在xOy 平面内运动时，速度方向保持不变．则电子的运动方向沿（ ） A ．x 轴正方向 B ．x 轴负方向 C ．y 轴正方向 D ．y 轴负方向4．电容为C 的平行板电容器两板之间距离为d ，接在电压为U 的电源上。

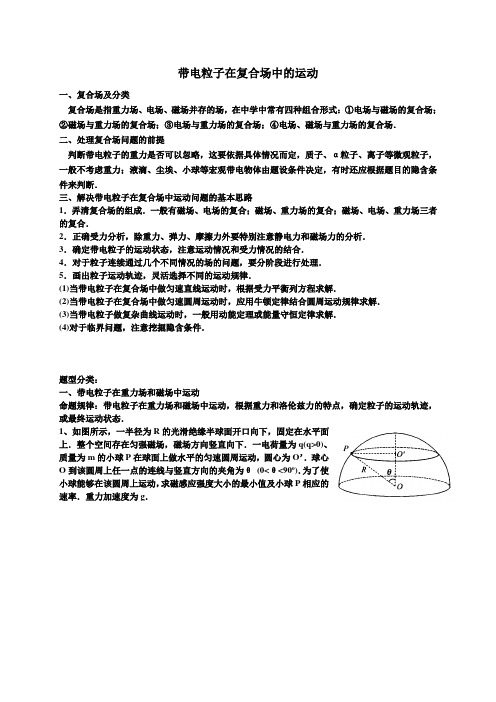

带电粒子在复合场中的运动一、复合场及分类复合场是指重力场、电场、磁场并存的场，在中学中常有四种组合形式：①电场与磁场的复合场；②磁场与重力场的复合场；③电场与重力场的复合场；④电场、磁场与重力场的复合场．二、处理复合场问题的前提判断带电粒子的重力是否可以忽略，这要依据具体情况而定，质子、α粒子、离子等微观粒子，一般不考虑重力；液滴、尘埃、小球等宏观带电物体由题设条件决定，有时还应根据题目的隐含条件来判断．三、解决带电粒子在复合场中运动问题的基本思路1．弄清复合场的组成．一般有磁场、电场的复合；磁场、重力场的复合；磁场、电场、重力场三者的复合．2．正确受力分析，除重力、弹力、摩擦力外要特别注意静电力和磁场力的分析．3．确定带电粒子的运动状态，注意运动情况和受力情况的结合．4．对于粒子连续通过几个不同情况的场的问题，要分阶段进行处理．5．画出粒子运动轨迹，灵活选择不同的运动规律．(1)当带电粒子在复合场中做匀速直线运动时，根据受力平衡列方程求解．(2)当带电粒子在复合场中做匀速圆周运动时，应用牛顿定律结合圆周运动规律求解．(3)当带电粒子做复杂曲线运动时，一般用动能定理或能量守恒定律求解．(4)对于临界问题，注意挖掘隐含条件．题型分类：一、带电粒子在重力场和磁场中运动命题规律：带电粒子在重力场和磁场中运动，根据重力和洛伦兹力的特点，确定粒子的运动轨迹，或最终运动状态．1、如图所示，一半径为R的光滑绝缘半球面开口向下，固定在水平面上．整个空间存在匀强磁场，磁场方向竖直向下．一电荷量为q(q>0)、质量为m的小球P在球面上做水平的匀速圆周运动，圆心为O’．球心O到该圆周上任一点的连线与竖直方向的夹角为θ(0<θ<90o)．为了使小球能够在该圆周上运动，求磁感应强度大小的最小值及小球P相应的速率．重力加速度为g．2、一个足够长的绝缘斜面，斜面倾角为0，置于匀强磁场中，磁感应强度为B ，方向垂直于纸面向里，与水平面平行．如图所示，现有一带电荷量为q 、质量为m 的小球在斜面顶端由静止开始释放，小球与斜面间的动摩擦因数为μ，则( )．A ．如果小球带正电荷，小球在斜面上的最大速度为qBmg θcos B ．如果小球带正电荷，小球在斜面上的最大速度为qBmg μθμθ)cos (sin - C ．如果小球带负电荷，小球在斜面上的最大速度为qBmg θcos D ．如果小球带负电荷，小球在斜面上的最大速度为qBmg μθμθ)cos (sin -二、带电粒子在重力场、电场、磁场中做直线运动命题规律：根据带电粒子在复合场中做直线运动，判断粒子的受力情况．粒子所受合力为零或物体在约束条件下沿直线运动．3、如右图所示，空间存在着水平向左的匀强电场E 和垂直纸面向里的匀强磁场B ，一个质量为m 、带电荷量为q 的小环套在不光滑的足够长的竖直绝缘杆上，自静止开始下滑，则（ ）A ．小环的加速度不断减少，直至为零B ．小环的加速度先增大后减小，最终为零C ．速度先增大后减小，最终为零D ．小环的动能不断增加，直至某一最大值4、如图所示，在磁感应强度为B 的水平匀强磁场中，有一足够长的绝缘细棒OO ’，在竖直面内垂直于磁场方向放置，细棒与水平面夹角为α，一质量为m 、带电荷量为q 的圆环A 套在OO ’棒上，圆环与棒间的动摩擦因数为μ，且μ<tan α．现让圆环A 由静止开始下滑．试问圆环在下滑过程中：(1)圆环A 的最大加速度为多大?获得最大加速度时的速度为多大?(2)圆环A 能够达到的最大速度为多大?5、如右图所示，MN是一固定在水平地面上足够长的绝缘平板(右侧有挡板)，整个空间有平行于平板向左、场强为E的匀强电场，在板上C点的右侧有一个垂直于纸面向里、磁感应强度为B的匀强磁场，一个质量为m、带电荷量为一q的小物块，从C点由静止开始向右先做加速运动再做匀速运动．当物体碰到右端挡板后被弹回，若在碰撞瞬间撤去电场，小物块返回时在磁场中恰做匀速运动，已知平板NC部分的长度为L，物块与平板间的动摩擦因数为μ，求：(1)小物块向右运动过程中克服摩擦力做的功；(2)小物块与右端挡板碰撞过程损失的机械能；(3)最终小物块停在绝缘平板上的位置．三、带电粒子在分离电场和磁场中的运动命题规律：带电粒子在电场和磁场的组合场中运动．根据粒子在运动过程中的受力情况，确定运动轨迹，计算粒子的运动时间、位移等物理量．6、如右图所示，在y>0的空间中存在匀强电场，场强沿y轴负方向；在y<0的空间中，存在匀强磁场，磁场方向垂直xy平面(纸面)向外．一电荷量为q、质量为m的带正电的运动粒子，经过y轴上y=h处的点P1时速率为v0，方向沿x轴正方向，然后，经过x轴上x=2h处的P2点进入磁场，并经过y轴上y=-2h处的P3点．不计重力．求：(1)电场强度的大小；(2)粒子到达P2时速度的大小和方向；(3)磁感应强度的大小；(4)粒子从P1点运动到P3点所用时间．7、如图所示，在坐标系Oxy的第一象限中存在沿y轴正方向的匀强电场，场强大小为E．在其他象限中存在匀强磁场，磁场方向垂直于纸面向里．A是y轴上的一点，它到坐标原点0的距离为h；C 是x轴上的一点，到0的距离为l，一质量为m、电荷量为q的带负电的粒子以某一初速度沿x轴方向从A点进入电场区域，继而通过C点进入磁场区域，并再次通过A点，此时速度方向与y轴正方向成锐角．不计重力作用．试求：(1)粒子经过C点时速度的大小和方向；(2)磁感应强度的大小B．四、带电粒子在重力场、电场、磁场中做圆周运动命题规律：带电粒子在重力、电场力、洛伦兹力的作用下做圆周运动．若粒子做匀速圆周运动，重力和电场力平衡，洛伦兹力提供向心力．若粒子在圆形轨道上运动，粒子一般做非匀速圆周运动，根据圆周运动的特点，确定轨道所受压力或其他物理量．8、一个带电微粒在图示的正交匀强电场和匀强磁场中在竖直面内做匀速圆周运动。
重难点突破：带电粒子在复合场中的运动知识点1 带电粒子在复合场中的运动1、复合场分类（1）叠加场：重力场、磁场、电场中三者或任意两者共存的场。
（2）组合场：电场与磁场各位于一定的区域内，并不重叠（相邻或相离），或电场、磁场交替出现。
2、受力分析（1）受力分析的顺序：先场力（包括重力、电场力、磁场力），后弹力，再摩擦力，最后其他力。
（2）是否考虑粒子重力①对于微观粒子，如电子、质子、离子等，因为一般情况下其重力与电场力或洛伦兹力相比太小，故可以忽略；而对于一些实际物体，如带电小球、液滴、尘埃等一般应当考虑其重力。
②在题目中有明确说明是否要考虑重力的，按题目要求处理。
③不能直接判断是否要考虑重力的，在进行受力分析与运动分析时，要结合运动状态确定是否要考虑重力。
（3）场力分析①重力场：G mg =，方向竖直向下。
重力做功：W mgh =，重力做功改变物体的重力势能。
=，正电荷受力方向与场强方向相同；负电荷受力方向与场强方向相反。
静电力做功：②静电场：F qE=，静电力做功改变带电粒子的电势能。
W qU=，方向：符合左手定则。
洛伦兹力不做功，带电粒子的动能不变。
③磁场：F qvB知识点2 带电粒子在组合场中运动的问题1、题型分析组合场是由电场和磁场或磁场和磁场组成的，互不重叠，分别位于某一边界的两侧，因而带电粒子在每个区域时仅受到一个场力的作用，且粒子在运动过程中从前一个场的区域出射时的速度即为进入下一个场的区域时的初速度，利用这一特点即可找到与两个场相关联的物理量。
解答带电粒子在电场中偏转的问题，一般是将带电粒子在电场中的运动沿垂直于电场方向和平行于电场方向分解。
2、带电粒子在电、磁组合场中运动知识点3 带电粒子在叠加场中运动的问题1、题型分析叠加场是指在同一空间区域有重力场、电场、磁场中的两种场或三种场互相并存叠加的情况。
常见的叠加场有：电场与重力场的叠加，磁场与电场的叠加，磁场、电场、重力场的叠加等。
带电粒子在复合场中的运动一、知识梳理1．复合场的分类（1）叠加场：电场、磁场、重力场共存，或其中某两场共存．(2)组合场：电场与磁场各位于一定的区域内，并不重叠,或相邻或在同一区域电场、磁场交替出现．2．带电粒子在复合场中的运动形式当带电粒子在复合场中所受的合外力为0时，粒子将做匀速直线运动或静止。
当带电粒子所受的合外力与运动方向在同一条直线上时，粒子将做变速直线运动. 当带电粒子所受的合外力充当向心力时，粒子将做匀速圆周运动。
当带电粒子所受的合外力的大小、方向均是不断变化的时，粒子将做变加速运动，这类问题一般只能用能量关系处理。
3. 题型分析：带电粒子在匀强电场、匀强磁场中可能的运动性质在电场强度为E 的匀强电场中 在磁感应强度为B 的匀强磁场中 初速度为零做初速度为零的匀加速直线运动保持静止初速度垂直场线 做匀变速曲线运动（类平抛运动) 做匀速圆周运动 初速度平行场线 做匀变速直线运动 做匀速直线运动特点受恒力作用,做匀变速运动洛伦兹力不做功，动能不变“电偏转”和“磁偏转"的比较垂直进入匀强磁场（磁偏转）垂直进入匀强电场（电偏转)情景图受力 F B ＝qv 0B ，大小不变，方向总指向圆心,方向变化，F B 为变力F E ＝qE ，F E 大小、方向不变，为恒力运动规律 匀速圆周运动r ＝mv 0Bq，T ＝错误!类平抛运动v x ＝v 0，v y ＝Eqm tx ＝v 0t ,y ＝错误!t 2运动时间 t ＝错误!T ＝错误!t ＝错误!，具有等时性动能 不变变化4。
常见模型（1)从电场进入磁场电场中:加速直线运动⇓磁场中：匀速圆周运动电场中：类平抛运动⇓磁场中：匀速圆周运动（2)从磁场进入电场磁场中：匀速圆周运动⇓错误!电场中：匀变速直线运动磁场中：匀速圆周运动⇓错误!电场中：类平抛运动二、针对练习1．在某一空间同时存在相互正交的匀强电场和匀强磁场,匀强电场的方向竖直向上,磁场方向如图。
山东省济北中学2011级高二物理学案专题：带电粒子在复合场中的运动1编制：潘涛审核：孙强姓名：日期：教师寄语：生命之灯因热情而点燃，生命之舟因拼搏而前行【学习目标】掌握带电粒子在复合场中的运动问题的处理方法【知识要点】一、认识复合场复合场是指在空间某区域存在重力场、电场、磁场，分为分界场和叠加场分界场是指在不同的区域存在不同的场，粒子在每一个区域里的运动的运动情况一般不同。
叠加场是某区域同时存在几种场，如磁场与电场共存的场．或电场与重力场共存的场，或磁场与重力场共存的场，或磁场、电场、重力场共存的场。
二、带电粒子在三种场中受力、运动的区别1、重力场重力：大小，方向重力做功特点：重力是否考虑的问题：电子、质子、离子等微观粒子无特殊说明一般不计重力；带电小球、尘埃、油滴、液滴等带电颗粒无特殊说明一般计重力；如果有具体数据．可通过比较确定是否考虑重力2、电场电场力：大小，方向电场力做功特点：典型问题：电偏---带电粒子在匀强电场中做类平抛运动的处理（运动的合成与分解）3、磁场洛仑兹力：大小，方向洛伦兹力做功特点：典型问题：磁偏---带电粒子在匀强磁场中做匀速匀速圆周运动的处理三、分界场问题的处理根据带电粒子在不同场中的受力及运动采用相对应的方法进行处理，注意各个运动过程的联系【典型例题】例1、如下图所示，在虚线所示宽度范围内，有场强为E的匀强电场，一正离子垂直于电，射出时的速度方向偏转了θ角，若把电场撤去，场方向射入电场，射入时的速度为v换上方向垂直纸面向外的匀强磁场，离子原样射入。
射出时速度方向偏转角度也是θ.不计重力，磁场的磁感应强度B是多少？例2.如图所示，在y>0的空间中存在匀强电场，场强沿y轴负方向；在y<0的空间中，存在匀强磁场，磁场方向垂直xy平面（纸面）向外，一电量为q、质量为m的带正电的运动粒子，经过y轴上y=h处的点P1时速率为v0，方向沿x轴正方向；然后，经过x轴上x =2h处的P2点进入磁场，并经过y轴上y=－2h处的P3点，不计重力．求：（1) 电场强度的大小；(2) 粒子到达P2时速度的大小和方向；(3) 磁感应强度的大小．【巩固练习】1、如图7所示，MN 为两个匀强磁场的分界面，两磁场的磁感应强度大小的关系为B 1＝2B 2，一带电荷量为＋q 、质量为m 的粒子从O 点垂直MN 进入B 1磁场，则经过多长时间它将向下再一次通过O 点( ) A.2πm qB 1 B.2πm qB 2 C.2πm q (B 1＋B 2)D.πmq (B 1＋B 2)2、一个带电粒子（不计重力）以初速度v 0垂直于电场方向向右射入匀强电场区域，穿出电场后接着又进入匀强磁场区域。
复合场专题复合场的分类1、组合场：几个场拼接在一起，粒子总是在单独的场中运动。
解题时，只需单独处理各个场即可（在电场中的运动模型和在磁场中的运动模型）。
2、叠加场：几个场叠加在一起，带电粒子同时受到多种力的作用，同时满足多种规律， 其运动也具有一定的特征，如正交的电场和磁场中，直线运动必然匀速，圆周运动必然匀速率。
1.带电粒子在变化电场的运动如图1所示，在真空中，有一半径为R 的圆形区域内存在匀强磁场，磁场方向垂直纸面向外．在磁场右侧有一对平行金属板M 和N ，两板间距为R ，板长为2R ，板间的中心线O 1O 2与磁场的圆心O 在同一直线上．有一电荷量为q 、质量为m 的带正电的粒子以速度v 0从圆周上的a 点沿垂直于半径OO 1并指向圆心O 的方向进入磁场，当从圆周上的O 1点水平飞出磁场时，给M 、N 两板加上如图4－10乙所示的电压，最后粒子刚好以平行于N 板的速度从N 板的边缘飞出．(不计粒子所受到的重力、两板正对面之间为匀强电场，边缘电场不计)1(1)求磁场的磁感应强度B ．(2)求交变电压的周期T 和电压U 0的值．(3)当t ＝T 2时，该粒子从M 、N 板右侧沿板的中心线仍以速度v 0射入M 、N 之间，求粒子从磁场中射出的点到a 点的距离．【解析】(1)粒子自a 点进入磁场，从O 1点水平飞出磁场，则其运动的轨道半径为R ．由q v 0B ＝m v 02R ，解得：B ＝m v 0qR ．(2)粒子自O 1点进入电场后恰好从N 板的边缘平行极板飞出，设运动时间为t ，根据类平抛运动规律有：2R ＝v 0tR 2＝2n ·qU 02mR (T 2)2又t ＝nT (n ＝1,2,3…)解得：T ＝2R n v 0(n ＝1,2,3…)U0＝nm v022q(n＝1,2,3…)．图4－10丙(3)当t＝T2时，粒子以速度v0沿O2O1射入电场，该粒子恰好从M板边缘以平行于极板的速度射入磁场，进入磁场的速度仍为v0，运动的轨迹半径为R．设进入磁场时的点为b，离开磁场时的点为c，圆心为O3，如图4－10丙所示，四边形ObO3c是菱形，所以Oc∥O3b，故c、O、a三点共线，ca即为圆的直径，则c、a间的距离d＝2R．不同速度方向的粒子在复合场中的运动如图4－12甲所示，质量为m、电荷量为e的电子从坐标原点O处沿xOy平面射入第一象限内，射入时的速度方向不同，但大小均为v0．现在某一区域内加一方向向外且垂直于xOy平面的匀强磁场，磁感应强度大小为B，若这些电子穿过磁场后都能垂直地射到与y 轴平行的荧光屏MN上，求：图4－12甲(1)荧光屏上光斑的长度．(2)所加磁场范围的最小面积．【解析】(1)如图4－12乙所示，要求光斑的长度，只要找到两个边界点即可．初速度沿x轴正方向的电子沿弧OA运动到荧光屏MN上的P点；初速度沿y轴正方向的电子沿弧OC运动到荧光屏MN上的Q点．图4－12乙设粒子在磁场中运动的半径为R ，由牛顿第二定律得：e v 0B ＝m v 02R ，即R ＝m v 0Be由几何知识可得：PQ ＝R ＝m v 0Be ．(2)取与x 轴正方向成θ角的方向射入的电子为研究对象，其射出磁场的点为E (x ，y )，因其射出后能垂直打到屏MN 上，故有：x ＝－R sin θy ＝R ＋R cos θ即x 2＋(y －R )2＝R 2又因为电子沿x 轴正方向射入时，射出的边界点为A 点；沿y 轴正方向射入时，射出的边界点为C 点，故所加最小面积的磁场的边界是以(0，R )为圆心、R 为半径的圆的一部分，如图乙中实线圆弧所围区域，所以磁场范围的最小面积为：S ＝34πR 2＋R 2－14πR 2＝(π2＋1)(m v 0Be )2．(1)m v 0Be (2)(π2＋1)(m v 0Be )2练习题 如图4－13甲所示，ABCD 是边长为a 的正方形．质量为m 、电荷量为e 的电子以大小为v 0的初速度沿纸面垂直于BC 边射入正方形区域．在正方形内适当区域中有匀强磁场．电子从BC 边上的任意点入射，都只能从A 点射出磁场．不计重力，求：图4－13甲(1)此匀强磁场区域中磁感应强度的方向和大小．(2)此匀强磁场区域的最小面积．【解析】(1)若要使由C 点入射的电子从A 点射出，则在C 处必须有磁场，设匀强磁场的磁感应强度的大小为B ，令圆弧是自C 点垂直于BC 入射的电子在磁场中的运行轨道，电子所受到的磁场的作用力f ＝e v 0B ，方向应指向圆弧的圆心，因而磁场的方向应垂直于纸面向外．圆弧的圆心在CB 边或其延长线上．依题意，圆心在A 、C 连线的中垂线上，故B 点即为圆心，圆半径为a ．按照牛顿定律有：f ＝m v 02a联立解得：B ＝m v 0ea ．(2)由(1)中决定的磁感应强度的方向和大小，可知自C 点垂直于BC 入射的电子在A 点沿DA 方向射出，且自BC 边上其他点垂直于入射的电子的运动轨道只能在BAEC 区域中，因而，圆弧是所求的最小磁场区域的一个边界． 为了决定该磁场区域的另一边界，我们来考察射中A 点的电子的速度方向与BA 的延长线交角为θ(不妨设0≤θ＜π2)的情形．该电子的运动轨迹QPA 如图4－13乙所示．图中，圆弧的圆心为O ，PQ 垂直于BC 边，由上式知，圆弧的半径仍为a ．过P 点作DC 的垂线交DC 于G ，由几何关系可知∠DPG ＝θ，在以D 为原点、DC 为x 轴、DA 为y 轴的坐标系中，P 点的坐标(x ，y )为：x ＝a sin θ，y ＝a cos θ图4－13乙这意味着，在范围0≤θ≤π2内，P 点形成以D 为圆心、a 为半径的四分之一圆周，它是电子做直线运动和圆周运动的分界线，构成所求磁场区域的另一边界．因此，所求的最小匀强磁场区域是分别以B 和D 为圆心、a 为半径的两个四分之一圆周 和 所围成的，其面积为：S ＝2(14πa 2－12a 2)＝π－22a 2．(1)m v 0ea 方向垂直于纸面向外 (2)π－22a 2AECAECAECAP AP AFCAEC AFC带电粒子在叠加场的运动：例 如图所示，带正电的小物块静止在粗糙绝缘的水平面上，小物块的比荷为k ，与水平面的动摩擦因数为μ.在物块右侧距物块L 处有一范围足够大的磁场和电场叠加区，场区内存在相互垂直的匀强电场和匀强磁场，已知匀强电场的方向竖直向上，场强大小恰等于当地重力加速度的1/k ，匀强磁场方向垂直纸面向里，磁感应强度为B .现给物块一水平向右的初速度，使其沿水平面向右运动进入右侧场区．当物块从场区飞出后恰好落到出发点．设运动过程中物块带电荷量保持不变，重力加速度为g .求：(1)物块刚进入场区时的速度和刚离开场区时距水平面的高度h ；(2)物块开始运动时的速度．解析 (1)设物块质量为m ，带电荷量为q ，根据题中条件知q m ＝k ，E ＝g k 可得qE ＝mg即带电物块进入场区后恰好可在竖直平面内做匀速圆周运动，离开场区后做平抛运动．设物块进入场区时速度为v 1，做圆周运动的轨道半径为R ，则有qv 1B ＝mv 21R解得R ＝v 1kB物块离开场区后做平抛运动，经时间t 落到地面，则有2R ＝12gt 2，L ＝v 1t刚离开场区时距水平面的高度h ＝2R 联立解得v 1＝ 3kgBL 24h ＝ 32gL 2k 2B 2(2)设物块开始运动时的速度为v 0，加速度大小为a ，进入场区前所用时间为t 0， 则－μmg ＝ma ，解得a ＝－μgv 21－v 20＝2aL 联立解得v 0＝ ⎝⎛⎭⎫kgBL 24 23＋2μgL . 思维突破1．带电粒子在复合场中运动的分析方法(1)弄清复合场的组成．(2)进行受力分析．(3)确定带电粒子的运动状态，注意运动情况和受力情况的结合．(4)对于粒子连续通过几个不同种类的场时，要分阶段进行处理．(5)画出粒子运动轨迹，灵活选择不同的运动规律．①当带电粒子在复合场中做匀速直线运动时，根据受力平衡列方程求解．②当带电粒子在复合场中做匀速圆周运动时，应用牛顿定律结合圆周运动规律求解． ③当带电粒子做复杂曲线运动时，一般用动能定理或能量守恒定律求解．④对于临界问题，注意挖掘隐含条件．2．带电粒子(体)在复合场中的运动问题求解要点(1)受力分析是基础．(2)运动过程分析是关键．(3)根据不同的运动过程及物理模型选择合适的物理规律列方程求解．跟踪训练1 如图所示，在水平地面上方有一范围足够大的互相正交的匀强电场和匀强磁场区域，磁场的磁感应强度为B 、垂直纸面向里．一质量为m 、带电荷量为q 的带正电微粒在此区域内沿竖直平面(垂直于磁场方向的平面)做速度大小为v 的匀速圆周运动，重力加速度为g .(1)求此区域内电场强度的大小和方向；(2)若某时刻微粒在复合场中运动到P 点时，速度与水平方向的夹角为60°，且已知P 点与水平地面间的距离等于其做圆周运动的半径，求该微粒运动到最高点时与水平地面间的距离；(3)当带电微粒运动至最高点时，将电场强度的大小变为原来的1/2(方向不变，且不计电场变化对原磁场的影响)，且带电微粒能落至地面，求带电微粒落至地面时的速度大小．解：（1）.电场强度的方向竖直向上,E ＝mg /q（2）.h m ＝5mv 2qB(3).v t ＝ v 2＋5mgv 2qB3.带电粒子在组合场中的运动如图所示，在直角坐标系的第Ⅰ象限和第Ⅲ象限存在着电场强度均为E 的匀强电场，其中第Ⅰ象限电场沿x 轴正方向，第Ⅲ象限电场沿y 轴负方向．在第Ⅱ象限和第Ⅳ象限存在着磁感应强度均为B 的匀强磁场，磁场方向均垂直纸面向里．有一个电子从y 轴的P 点以垂直于y 轴的初速度v 0进入第Ⅲ象限，第一次到达x 轴上时速度方向与x 轴负方向夹角为45°，第一次进入第Ⅰ象限时，与y 轴负方向夹角也是45°，经过一段时间电子又回到了P 点，进行周期性运动．已知电子的电荷量为e ，质量为m ，不考虑重力和空气阻力．求：(1)P 点距原点O 的距离；(2)粒子第一次到达x 轴上C 点与第一次进入第Ⅰ象限时的D 点之间的距离；(3)电子从P 点出发到第一次回到P 点所用的时间．解析 (1)电子在第Ⅲ象限做类平抛运动，第一次到达x 轴时，沿y 轴方向的分速度为v y ＝v 0tan 45°＝v 0 ①设OP ＝h ，a ＝eE m ，则v 2y ＝2ah②由①②联立解得h ＝mv 202eE(2)解法一：设CO 之间距离为s ，则有s ＝v 0t ，h ＝12v y t ，联立解得s ＝mv 20eE ，CD 之间距离为2s ＝2mv 20eE . 解法二：由evB ＝mv 2R ，v ＝2v 0，得R ＝2mv 0eB ，CD 之间距离为2R ＝22mv 0eB .(3)在一个周期内，设在第Ⅲ象限运动时间为t 3，在第Ⅱ象限运动时间为t 2，在第Ⅰ象限运动时间为t 1，在第Ⅳ象限运动时间为t 4.在第Ⅲ象限有v y ＝at 3＝eE m t 3 ③由①③解得t 3＝mv 0eE在第Ⅱ象限电子做圆周运动，周期T ＝2πm eB ，在第Ⅱ象限运动的时间为t 2＝T 2＝πm eB由几何关系可知，电子在第Ⅰ象限的运动与在第Ⅲ象限的运动对称，沿x 轴方向做匀减速运动，沿y 轴方向做匀速运动，到达x 轴时垂直进入第四象限的磁场中，速度变为v 0.在第Ⅰ象限运动时间为t 1＝t 3＝mv 0eE电子在第Ⅳ象限做四分之一圆周运动，运动周期与第Ⅲ周期相同，即T ＝2πm eB ，在第Ⅳ象限运动时间为t 4＝T 4＝πm 2eB电子从P 点出发到第一次回到P 点所用时间为t ＝t 1＋t 2＋t 3＋t 4＝2mv 0eE ＋3πm 2eB .如图8所示，相距为d 、板间电压为U 的平行金属板M 、N 间有垂直纸面向里、磁感应强度为B 0的匀强磁场；在pOy 区域内有垂直纸面向外、磁感应强度为B 的匀强磁场；pOx 区域为无场区．一正离子沿平行于金属板、垂直磁场射入两板间并做匀速直线运动，从H (0，a )点垂直y 轴进入第Ⅰ象限，经Op 上某点离开磁场，最后垂直x 轴离开第Ⅰ象限． 求：(1)离子在金属板M 、N 间的运动速度；(2)离子的比荷q m ；(3)离子在第Ⅰ象限的磁场区域和无场区域内运动的时间之比．解：（1）v ＝U B 0d （2）q m ＝2U B 0Bad （3）t 1t 2＝π2。
2019年高考物理必考考点之复合场复合场是指重力场、电场、磁场并存，或其中两场并存。
分布方式或同一区域同时存在，或分区域存在。
复合场是高中物理中力学、电磁学综合问题的高度集中。
既体现了运动情况反映受力情况、受力情况决定运动情况的思想，又能考查电磁学中的重点知识，因此，近年来这类题备受青睐。
通过上表可以看出，由于复合场的综合性强，覆盖考点较多，预计在2019年高考(微博)中仍是一个热点。
复合场的出题方式：复合场可以图文形式直接出题，也可以与各种仪器(质谱仪，回旋加速器，速度选择器等)相结合考查。
一、重力场、电场、磁场分区域存在(例如质谱仪，回旋加速器)此种出题方式要求熟练掌握平抛运动、类平抛运动、圆周运动的基本公式及解决方式。
重力场：平抛运动电场：1.加速场：动能定理2.偏转场：类平抛运动或动能定理磁场：圆周运动二、重力场、电场、磁场同区域存在(例如速度选择器)带电粒子在复合场做什么运动取决于带电粒子所受合力及初速度，因此，把带电粒子的运动情况和受力情况结合起来分析是解决此类问题的关键。
(一)若带电粒子在复合场中做匀速直线运动时应根据平衡条件解题，例如速度选择器。
则有Eq=qVB(二)当带电粒子在复合场中做圆周运动时，则有Eq=mgqVB=mv2/R(2009年天津10题)如图所示，直角坐标系xOy位于竖直平面内，在水平的x轴下方存在匀强磁场和匀强电场，磁场的磁感应为B,方向垂直xOy平面向里，电场线平行于y轴。
一质量为m、电荷量为q的带正电的小球，从y轴上的A点水平向右抛出，经x轴上的M点进入电场和磁场，恰能做匀速圆周运动，从x轴上的N点第一次离开电场和磁场，MN之间的距离为L，小球过M点时的速度方向与x轴的方向夹角为θ。
不计空气阻力，重力加速度为g，求(1)电场强度E的大小和方向;(2)小球从A点抛出时初速度v0的大小;(3)A点到x轴的高度h。
解析：本题考查平抛运动和带电小球在复合场中的运动。
高考物理复合场知识点在高中物理学习中，复合场是一个非常关键的知识点，尤其在高考中更是占据重要地位。
复合场指的是由两种或多种物理场联合而成的结果。
学好复合场知识点，不仅能够深入理解物理学的基本原理，还能够为解决实际问题提供有力的分析工具。
本文将以磁场和电场的复合为例，探讨高考物理中的复合场知识点。
一、磁场与电场的复合磁场和电场是我们最为熟悉的两种物理场，它们在许多物理现象中起到重要作用。
当磁场与电场相互作用时，它们可以发生复合现象，形成新的物理规律。
1. 电荷在磁场中的运动当电荷在磁场中运动时，会受到磁力的作用，从而改变运动轨迹。
这是因为电荷在磁场中受到洛伦兹力的作用，洛伦兹力的大小与电荷的速度、磁感应强度以及两者之间的夹角有关。
在高考中，经常会出现与电荷在磁场中的运动相关的题目，考查学生对复合场的理解和应用能力。
2. 电磁感应电磁感应是指导体中的电荷受到磁场变化时产生电动势的现象。
根据法拉第电磁感应定律，导体中的电动势与磁感应强度的变化率有关。
通过电磁感应可以实现能量转换和传输，这在电动机、变压器等电器设备中有着广泛的应用。
在高考中，电磁感应是一个重要的知识点，需要掌握其产生的原理和应用。
3. 麦克斯韦方程组麦克斯韦方程组是描述电磁场及其相互作用规律的基本方程。
它由麦克斯韦在19世纪提出，包括四个方程：高斯定律、法拉第电磁感应定律、安培环路定律和麦克斯韦方程。
这些方程描述了电荷产生电场、电流产生磁场以及电场和磁场相互作用的过程。
麦克斯韦方程组是理解电磁场复合的重要工具，也是电磁学的基石。
二、复合场的应用掌握复合场的知识，不仅能够理解物理学的基本原理，还能够应用于解决实际问题。
1. 电磁波的传播电磁波是由交变电场和磁场相互作用而产生的波动现象。
电磁波在真空中的传播速度是光速，被广泛应用于通信、雷达和医学等领域。
理解电磁波的传播特性，可以在高考中解答有关光学和电磁波传播的问题。
2. 磁共振成像磁共振成像是一种以核磁共振原理为基础的医学成像技术。
一、复合场复合场是指电场、磁场和重力场并存，或其中某两场并存，或分区域存在．从场的复合形式上一般可分为如下四种情况：①相邻场；②重叠场；③交替场；④交变场．二、分析带电粒子在复合场中运动情况的一般思路1．弄清复合场的组成．一般有磁场、电场的复合，磁场、重力场的复合，磁场、电场、重力场三者的复合．2．正确进行受力分析，除重力、弹力、摩擦力外要特别注意静电力和磁场力的分析．3．确定带电粒子的运动状态，注意运动过程分析和受力分析的结合．4．对于粒子连续通过几个不同的复合场的问题，要分阶段进行处理．5．画出粒子运动轨迹，根据条件灵活选择不同的运动学规律进行求解．(1)当带电粒子在复合场中做匀速直线运动时，根据受力平衡列方程求解．(2)当带电粒子在复合场中做匀速圆周运动时，应用牛顿定律结合圆周运动规律求解．(3)当带电粒子做复杂曲线运动时，一般用动能定理或能量守恒定律求解．(4)对于临界问题，注意挖掘隐含条件．特别提醒：(1)电子、质子、α粒子等微观粒子在复合场中运动时一般不计重力，带电小球、尘埃、液滴等带电颗粒一般要考虑重力的作用．(2)注意重力、电场力做功与路径无关，洛伦兹力始终与运动方向垂直、永不做功的特点.二、带电粒子在复合场中的运动分类1．静止或匀速直线运动当带电粒子在复合场中所受合外力为零时，将处于静止状态或做匀速直线运动．2．匀速圆周运动当带电粒子所受的重力与电场力大小相等，方向相反时，带电粒子在洛伦兹力的作用下，在垂直于匀强磁场的平面内做匀速圆周运动．3．较复杂的曲线运动当带电粒子所受合外力的大小和方向均变化，且与初速度方向不在同一条直线上，粒子做非匀变速曲线运动，这时粒子运动轨迹既不是圆弧，也不是抛物线．4．分阶段运动1．电视显像管电视显像管是应用电子束磁偏转(填“电偏转”或“磁偏转”)的原理来工作的，使电子束偏转的磁场(填“电场”或“磁场”)是由两对偏转线圈产生的．显像管工作时，由阴极发射电子束，利用磁场来使电子束偏转，实现电视技术中的扫描，使整个荧光屏都在发光．2．质谱仪(1)构造：如图11－3－1所示，由粒子源、加速电场、偏转磁场和照相底片等构成．(2)原理：粒子由静止被加速电场加速，根据动能定理可得关系式12mv2＝qU . ① 粒子在磁场中受洛伦兹力作用而偏转，做匀速圆周运动，根据牛顿第二定律得关系式q v B ＝m v 2r. ② 由①②两式可得出需要研究的物理量，如粒子轨道半径、粒子质量、比荷．r ＝1B 2mU q ，m ＝qr 2B 22U ，q m ＝2U B 2r 2. 回旋加速器(1)构造：如图11－3－2所示，D 1、D 2是半圆金属盒，D 形盒的缝隙处接交流电源．D 形盒处于匀强磁场中． (2)原理：交流电的周期和粒子做圆周运动的周期相等，粒子在圆周运动的过程中一次一次地经过D 形盒缝隙，两盒间的电势差一次一次地反向，粒子就会被一次一次地加速．由q vB ＝m v 2R ，得E km ＝q 2B 2R 22m，可见粒子获得的最大动能由磁感应强度B 和D 形盒 半径R 决定，与加速电压无关．四、电场磁场同区域并存应用实例1．速度选择器如图11－3－3所示，平行板中电场强度E 的方向和磁感应强度B 的方向互相垂直．这种装置能把具有一定速度的粒子选择出来，所以叫做速度选择器．带电粒子能够匀速沿直线通过速度选择器的条件是：qE ＝q v B ，即v ＝E B . 2．磁流体发电机根据左手定则，如图11－3－4中的B 板是发电机的正极．磁流体发电机两极板间的距离为d ，等离子体速度为v ，磁场磁感应强度为B ，则两极板间能达到的最大电势差U ＝q v B .3．电磁流量计如图11－3－5所示，圆形导管直径为d ，用非磁性材料制成，导电液体在管中向左流动，导电液体中的自由电荷(正、负离子)在洛伦兹力的作用下横向偏转，a 、b 间出现电势差，形成电场．当自由电荷所受的电场力和洛伦兹力平衡时，a 、b 间的电势差就保持稳定．即q v B ＝qE ＝q U d ，所以v ＝U dB， 因此液体流量Q ＝S v ＝πd 24·U Bd ＝πdU 4B. 4．霍尔效应：在匀强磁场中放置一个矩形截面的载流导体，当磁场方向与电流方向垂直时，导体在与磁场、电流方向都垂直的方向上出现了 电势差，这个现象称为霍尔效应．所产生的电势差称为霍尔电势差，其原理如图11－3－6所示．匀强磁场，磁场方向垂直纸面向里．如果微粒做匀速直线运动，则下列说法正确的是( )A ．微粒受电场力、洛伦兹力、重力三个力作用B ．微粒受电场力、洛伦兹力两个力作用C ．匀强电场的电场强度E ＝2mg qD ．匀强磁场的磁感应强度B ＝mg q v解析：因为微粒做匀速直线运动，所以微粒所受合力为零，受力分析如图所示，微粒在重力、电场力和洛伦兹力作用下处于平衡状态，可知，qE ＝mg ，q v B ＝2mg ，得电场强度E ＝mg q，磁感应强度B ＝ 2mg q v，因此A 正确． 答案：A有一个带电荷量为＋q、重为G的小球，从两竖直的带电平行板上方h处自由落下，两极板间另有匀强磁场，磁感应强度为B，方向如图11－3－27所示，则带电小球通过有电场和磁场的空间时，下列说法错误的是()A．一定作曲线运动B．不可能做曲线运动C．有可能做匀加速运动D．有可能做匀速运动解析：由于小球的速度变化时，洛伦兹力会变化，小球所受合力变化，小球不可能做匀速或匀加速运动，B、C、D错．答案：BCD如图所示,带正电小球从光滑轨道上由静止释放,滑下后从D点水平飞进混合电、磁场中,场区的匀强电场方向竖直向上,匀强磁场方向垂直于纸面向里,小球带电量保持不变.若从A点释放,小球刚好沿水平直线运动到P点飞出场区,则( )A.若从B释放,小球可能从M飞出场区,从D到M动能减少B.若从C释放,小球可能从N飞出场区,从D到N动能增加C.若从B释放,小球可能从N飞出场区,从D到N动能减少D.若从C释放,小球可能从M飞出场区,从D到M动能减少【解析】选A、B.小球从A点释放后进入复合场区做直线运动,即mg=Eq+Bqv,若从B点释放,进入复合场区的速度v增大,合力方向向上,球向上偏,因洛伦兹力不做功,而重力和电场力的合力做负功,由动能定理知,其动能减少;若从C点释放,进入复合场区的速度减小,合外力方向向下,球向下偏,动能增加,故A、B正确.如图所示，虚线之间的空间存在由匀强电场E和匀强磁场B组成的正交或平行的电场和磁场，有一个带正电小球(电荷量为+q、质量为m)从正交或平行的电磁复合场上方的某一高度自由落下.那么，带电小球可能沿直线通过下列的哪个电磁复合场( )【解析】选C、D.带电小球在下落过程中，小球做匀速直线运动或做匀加速直线运动.A选项小球下落过程中重力和电场力做正功，小球的速度不断增大，洛伦兹力不断增大，合力不可能一直沿竖直方向，故A错.B判断方法同A，可知B错.C选项中小球进入复合场，合力可能为零，小球可能做匀速直线运动，C对.D选项中小球在下落过程中不受洛伦兹力的作用，小球做直线运动，D对.如图所示,粗糙的足够长的竖直木杆上套有一个带电的小球,整个装置处在由水平匀强电场和垂直纸面向外的匀强磁场组成的足够大的复合场中,小球由静止开始下滑,在整个运动过程中小球的v-t图像如图所示,其中正确的是( )【解析】选C.小球下滑过程中,qE 与qvB 反向,开始下落时qE＞qvB,所以a= ,随下落速度v 的增大a 逐渐增大;当qE ＜qvB 之后,a= ,随下落速度v 的增大a 逐渐减小;最后a=0小球匀速下落,故图C 正确,A 、B 、D 错误.如图11－3－30所示，在一绝缘、粗糙且足够长的水平管道中有一带电量为q 、质量为m 的带电球体，管道半径略大于球体半径．整个管道处于磁感应强度为B 的水平匀强磁场中，磁感应强度方向与管道垂直．现给带电球体一个水平速度v 0，则在整个运动过程中，带电球体克服摩擦力所做的功可能为 ( )A ．0 B.12m ⎝⎛⎭⎫mg qB 2C.12m v 20D.12m ⎣⎡⎦⎤v 20－⎝⎛⎭⎫mg qB 2 解析：若带电球体所受的洛伦兹力q v 0B ＝mg ，带电球体与管道间没有弹力，也不存在摩擦力，故带电球体克服摩擦力做的功为0，A 正确；若q v 0B ＜mg ，则带电球体在摩擦力的作用下最终停止，故克服摩擦力做的功为12m v 20，C 正确；若q v 0B ＞mg ，则带电球体开始时受摩擦力的作用而减速，当速度达到v ＝mg qB时，带电球体不再受摩擦力的作用，所以克服摩擦力做的功为12m ⎣⎡⎦⎤v 20－⎝⎛⎭⎫mg qB 2，D 正确． 答案：ACD(2009广东)如图所示，表面粗糙的斜面固定于地面上，并处于方向垂直纸面向外、强度为B 的匀强磁场中．质量为m 、带电量为＋Q 的小滑块从斜面顶端由静止下滑．在滑块下滑的过程中，下列判断正确的是 ( )A ．滑块受到的摩擦力不变B ．滑块到达地面时的动能与B 的大小无关C ．滑块受到的洛伦兹力方向垂直斜面向下D ．B 很大时，滑块可能静止于斜面上【解析】 本题考查洛伦兹力．意在考查考生对带电物体在磁场中运动的受力分析．滑块受重力、支持力、洛伦兹力、摩擦力，解析：如图所示，由左手定则知C 正确．而F ＝μF N ＝μ(mg cos θ＋BQ v )要随速度增加而变大，A错误．若滑块滑到底端已达到匀速运动状态，应有F ＝mg sin θ，可得v ＝mg BQ (sin θμ－cos θ)，可看到 v 随B 的增大而减小．若在滑块滑到底端时还处于加速运动状态，则在B 越强时，F越大，滑块克服阻力做功越多，到达斜面底端的速度越小，B 错误．当滑块能静止于斜面上时应有mg sin θ＝μmg cos θ，即μ＝tan θ，与B 的大小无关，D 错误．【答案】 C质量为m 、带电量为q 的小物块，从倾角为θ的光滑绝缘斜面上由静止下滑，整个斜面置于方向水平向里的匀强磁场中，磁感应强度为B ，如图所示．若带电小物块下滑后某时刻对斜面的作用力恰好为零，下面说法中正确的是( )A ．小物块一定带正电荷B ．小物块在斜面上运动时做匀加速直线运动C ．小物块在斜面上运动时做加速度增大，而速度也增大的变加速直线运动D ．小物块在斜面上下滑过程中，当小球对斜面压力为零时的速率为mg cos θBq解析：小物块沿斜面下滑对斜面作用力为零时受力分析如图所示，小物块受到重力G 和垂直于斜面向上的洛伦兹力F ，故小物块带负电荷，A 选项错误；小物块在斜面上运动时合力等于mg sin θ保持不变，做匀加速直线运动，B 选项正确，C 选项错误；小物块在斜面上下滑过程中，当小物块对斜面压力为零时有q v B ＝mg cos θ，则有v ＝mg cos θBq，D 选项正确． 答案：BD足够长的光滑绝缘槽，与水平方向的夹角分别为α和β（α＜β），如图所示，加垂直于纸面向里的磁场，分别将质量相等，带等量正、负电荷的小球a 和b ，依次从两斜面的顶端由静止释放，关于两球在槽上的运动，下列说法中正确的是：ACDA ．在槽上a 、b 两球都做匀加速直线运动，a a ＞a bB ．在槽上a 、b 两球都做变加速直线运动，但总有a a ＞a bC ．a 、b 两球沿直线运动的最大位移分别为S a 、S b ，则S a ＜S bD ．a 、b 两球沿槽运动的时间分别为t a 、t b ，则t a ＜t b.(2009·北京，19)如图11－3－10所示的虚线区域内，充满垂直于纸面向里的匀强磁场和竖直向下的匀强电场．一带电粒子a (不计重力)以一定的初速度由左边界的O 点射入磁场、电场区域，恰好沿直线由区域右边界的O ′点(图中未标出)穿出．若撤去该区域内的磁场而保留电场不变，另一个同样的粒子b (不计重力)仍以相同初速度由O 点射入，从区域右边界穿出，则粒子b ( )A ．穿出位置一定在O ′点下方B ．穿出位置一定在O ′点上方C ．运动时，在电场中的电势能一定减小D ．在电场中运动时，动能一定减小解析：带电粒子的电性可正也可负，当只有电场作用时，粒子穿出位置可能在O ′点上方，也可能在O ′点下方．电场力一定对粒子做正功，粒子的电势能减小，动能一定增加．答案：C.如图11－3－25所示的空间中存在着正交的匀强电场和匀强磁场，从A 点沿AB 、AC 方向绝缘地抛出两带电小球，关于小球的运动情况，下列说法中正确的是 ( )A ．从AB 、AC 抛出的小球都可能做直线运动B ．只有沿AB 抛出的小球才可能做直线运动C ．做直线运动的小球带正电，而且一定是做匀速直线运动D ．做直线运动的小球机械能守恒 解析：小球运动过程中受重力、电场力、洛伦兹力作用，注意小球做直线运动一定为匀速直线运动；正电荷沿AB 才可能做直线运动，做直线运动时电场力做正功，机械能增加，B 、C 正确．答案：BC 如图11－3－31所示，一个带电小球穿在一根绝缘的粗糙直杆上，杆与水平方向成θ角，整个空间存在着竖直向上的匀强电场和垂直于杆方向斜向上的匀强磁场．小球从a 点由静止开始沿杆向下运动，在c 点时速度为 4 m/s ，b 是a 、c 的中点，在这个运动过程中( )A ．小球通过b 点时的速度小于2 m/sB ．小球在ab 段克服摩擦力做的功与在bc 段克服摩擦力做的功相等C ．小球的电势能一定增加D ．小球从b 到c 重力与电场力做的功可能等于克服阻力做的功解析：无论小球带正电还是负电，速度增大，摩擦力逐渐增大，加速度减小，都是做加速度逐渐减小的加速运动，最终受力平衡匀速运动，可知A 、B 、C 错，D 对，选D ，本题中等难度．答案：D 如图11－3－28所示，ABC 为竖直平面内的光滑绝缘轨道，其中AB 为倾斜直轨道，BC 为与AB 相切的圆形轨道，并且圆形轨道处在匀强磁场中，磁场方向垂直纸面向里．质量相同的甲、乙、丙三个小球中，甲球带正电、乙球带负电、丙球不带电．现将三个小球在轨道AB 上分别从不同高度处由静止释放，都恰好通过圆形轨道的最高点，则( )A ．经过最高点时，三个小球的速度相等B ．经过最高点时，甲球的速度最小C ．甲球的释放位置比乙球的高D ．运动过程中三个小球的机械能均保持不变 解析：三个小球在运动过程中机械能守恒，对甲有q v 1B ＋mg ＝m v 21r，对乙有mg －q v 2B ＝m v 22r ，对丙有mg ＝m v 23r，可判断A 、B 错，C 、D 对；选C 、D.本题中等难度．答案：CD如图30所示，质量为m 、电荷量为q 的带电液滴从h 高处自由下落，进入一个互相垂直的匀强电场和匀强磁场区域，磁场方向垂直于纸面，磁感应强度为B ，电场强度为E 已知液滴在此区域中做匀速圆周运动，则圆周运动的半径 r 为( ) A.EB 2h gB.B E 2h gC.m qB 2ghD.qB m2gh图30解析：液滴进入电磁场的速度v ＝2gh ，液滴在重力、电场力、洛伦兹力作用下做匀速圆周运动，满足mg ＝qE ，q v B ＝m v 2r，可得A 、C 选项正确． 答案：AC如图2所示，在匀强电场和匀强磁场共存的区域内，电场的场强为E ，方向竖直向下，磁场的磁感应强度为B ，方向垂直于纸面向里，一质量为m 的带电粒子，在场区内的一竖直平面内做匀速圆周运动，则图2可判断该带电质点 ( )A ．带有电荷量为mg E 的正电荷B ．沿圆周逆时针运动C ．运动的角速度为Bg ED ．运动的速率为E B解析：带电粒子在竖直平面内做匀速圆周运动，有mg ＝qE ，求得电荷量q ＝mg E，根据电场强度方向和电场力方向判断出粒子带负电，A 错．由左手定则可判断粒子沿顺时针方向运动，B 错．由q v B ＝m v ω得ω＝qB m ＝mgB Em ＝gB E，C 正确．在速度选择器装置中才有v ＝E B，故D 错． 答案：C如图所示，在某空间同时存在着相互正交的匀强电场E 和匀强磁场B ，电场方向竖直向下，有质量分别为m 1、m 2的a 、b 两带负电的微粒，a 的电量为q 1，恰能静止于场中空间的c 点，b 的电量为q 2，在过c 点的竖直平面内做半径为r 的匀速圆周运动，在c 点a 、b 相碰并粘在一起后做匀速圆周运动，则（D ）A .a 、b 粘在一起后在竖直平面内以速率B q q m m r ()1212++做匀速圆周运动 B .a 、b 粘在一起后仍在竖直平面内做半径为r 的匀速圆周运动C .a 、b 粘在一起后在竖直平面内做半径大于r 的匀速圆周运动D .a 、b 粘在一起后在竖直平面内做半径为q q q r 212+的匀速圆周运动设空间存在竖直向下的匀强电场和垂直纸面向里的匀强磁场，如图11－3－24所示，已知一离子在电场力和洛伦兹力的作用下，从静止开始自A 点沿曲线ACB 运动，到达B 点时速度为零，C 点是运动的最低点，忽略重力，以下说法正确的是 ( ) 图11－3－24A ．该离子必带正电荷B ．A 点和B 点位于同一高度C ．离子在C 点时速度最大D ．离子到达B 点时，将沿原曲线返回A 点错因分析：选项D 不正确，某些考生可能受“振动”现象 的影响，误认为根据振动的往复性，离子到达B 点后，将沿原曲线返回A 点，实际上离子从B 点开始运动后的受力情况与从A 点运动至B 点的受力情况相同，离子以后的运动应是如图所示由B 点经C ′点到B ′点．正确解析：对A 项，电场方向竖直向下，离子由A 点静止释放后在电场力的作用下向下运动，可见电场力的方向一定向下，所以离子必带正电荷，A 正确．对B 项，离子具有速度后，它就在竖直向下的电场力F 及总与速度方向垂直并不断改变方向的洛伦兹力f 的作用下沿ACB 曲线运动，因洛伦兹力不做功，电场力做功等于动能的变化，而离子到达B 点时的速度为零，所以离子从A 点到B 点电场力所做正功与负功加起来为零，这说明离子在电场中的B 点与A 点的电势能相等，即B 点与A 点位于同一高度，B 正确．对C 项，因C 点为轨迹最低点，离子从A 点运动到C 点电场力做功最多，在C 点具有的动能最多，所以离子在C 点速度最大，C 正确．对D 项，只要将离子在B 点的状态与在A 点的状态进行比较，就可以发现它们的状态(速度为零，电势能相等)相同，如果右侧仍有同样的电场和磁场的叠加区域，离子将在B 点的右侧重复前面的曲线运动，因此，离子是不可能沿原曲线返回A 点的． 答案：ABC如图所示，一带电小球质量为m ，用丝线悬挂于O 点，在竖直面内摆动，最大摆角为60°，水平磁场垂直于小球摆动的平面，当小球自左方摆到最低点时，悬线上的张力恰为零，则小球自右方摆到最低点时悬线上的张力为 ( )A ．0B ．2mgC ．4mgD ．6mg 【解析】 若没有磁场，则到达最低点绳子的张力为F ，则F －mg ＝m v 2l①由能量守恒得：mgl (1－cos60°)＝12m v 2②联立①②得F ＝2mg .当有磁场存在时，由于洛伦兹力不做功，在最低点悬线张力为零 则F 洛＝2mg当小球自右方摆到最低点时洛伦兹力大小不变，方向必向下，由公式得F ′－F 洛－mg ＝m v 2l∴此时绳中的张力F ′＝4mg . 【答案】 C 如图11－3－32所示，水平地面上固定一个光滑的绝缘斜面ABC ，斜面的倾角θ＝37°，空间存在匀强电场和匀强磁场，电场方向竖直向下，磁场方向垂直纸面向里，电场和磁场都可以随意加上、撤除或改变．一带正电荷的粒子(不计重力)从O 点以一定的速度水平向右抛出，O 点到斜面左边缘的水平距离为d ，若同时存在电场和磁场，粒子恰好做直线运动．现在以原速抛出时只加电场，粒子刚好运动到斜面顶点A ，且速度与斜面平行；当粒子运动到A 点时立即加上磁场，保持原磁场方向不变并将磁感应强度变为原来的815，经过一段时间粒子将离开斜面，若运动中粒子的电荷量不发生变化，粒子可视为质点，斜面足够长，求粒子在斜面上运动的位移大小s .(取sin 37°＝35，cos 37°＝45)解析：设电场强度为E ，磁感应强度为B ，粒子的电荷量为q ，质量为m 、初速度为v 0，粒子运动到A 点时的速度为v 1，离开斜面时的速度为v 2，粒子从抛出到A 点的时间为t ，当只有电场存在时，粒子做类平抛运动，则有 d ＝v 0t ① v 1cos θ＝v 0②v 1sin θ＝qEm t ③由②解得：v 1＝54v 0④当电场和磁场同时存在，粒子做匀速直线运动， 有q v 0B ＝qE ⑤粒子离开斜面时对斜面的压力为零， 则815Bq v 2＝qE cos θ⑥ 联立⑤⑥解得：v 2＝32v 0⑦粒子在斜面上做匀加速直线运动，则v 22－v 21＝2qEms sin θ⑧ 联立①③④⑦⑧解得：s ＝5572d答案：5572d(2009·天津高考)如图12所示，直角坐标系xOy 位于竖直平面内，在水平的x 轴下方存在匀强磁场和匀强电场，磁场的磁感应强度为B ，方向垂直xOy 平面向里，电场线平行于y 轴．一质量为m 、电荷量为q 的带正电的小球，从y 轴上的A 点水平向右抛出，经x 轴上的M 点进入电场和磁场，恰能做匀速圆周运动，从x 轴上的N 点第一次离开电场和磁场，MN 之间的距离为L ，小球过M 点时的速度方向与x 轴正方向夹角为θ.不计空气阻力，重力加速度为g ，求：(1)电场强度E 的大小和方向；(2)小球从A 点抛出时初速度v 0的大小； (3)A 点到x 轴的高度h .解析：(1)小球在电场、磁场中恰能做匀速圆周运动，其所受电场力必须与重力平衡，有qE ＝mg ① E ＝mgq②重力的方向是竖直向下的，电场力的方向则应为竖直向上，由于小球带正电，所以电场强度方向竖直向上．(2)小球做匀速圆周运动，O ′为圆心，MN 为弦长， ∠MO ′P ＝θ，如图所示．设半径为r ，由几何关系知L2r＝sin θ ③ 小球做匀速圆周运动的向心力由洛伦兹力提供，设小球做圆周运动的速率为v ，有 q v B ＝m v 2r ④由速度的合成与分解知v 0v ＝cos θ ⑤ 由③④⑤式得v 0＝qBL 2m cot θ. ⑥(3)设小球到M 点时的竖直分速度为v y ，它与水平分速度的关系为 v y ＝v 0tan θ ⑦ 由匀变速直线运动规律知v 2y ＝2gh ⑧ 由⑥⑦⑧式得h ＝q 2B 2L 28m 2g.答案：(1)mg q 方向竖直向上 (2)qBL2m cot θ(3)q 2B 2L 28m 2g（０４年全国理综卷二）如图3所示，在y ＞0的空间中存在匀强电场，场强沿y 轴负方向；在y ＜0的空间中，存在匀强磁场，磁场方向垂直xy 平面（纸面）向外。
复合场1．复合场的分类： (1)叠加场：电场、磁场、重力场共存，或其中某两场共存． (2)组合场：电场与磁场各位于一定的区域内，并不重叠或相邻或在同一区域，电场、磁场交替出现．二、带电粒子在复合场中的运动形式1．静止或匀速直线运动当带电粒子在复合场中所受合外力为零时，将处于静止状态或做匀速直线运动． 2．匀速圆周运动：当带电粒子所受的重力与电场力大小相等，方向相反时，带电粒子在洛伦兹力的作用下，在垂直于匀强磁场的平面内做匀速圆周运动．3．较复杂的曲线运动：当带电粒子所受合外力的大小和方向均变化，且与初速度方向不在同一直线上，粒子做非匀变速曲线运动，这时粒子运动轨迹既不是圆弧，也不是抛物线．4．分阶段运动：带电粒子可能依次通过几个情况不同的组合场区域，其运动情况随区域发生变化，其运动 过程由几种不同的运动阶段组成．1．[带电粒子在复合场中的直线运动]某空间存在水平方向的匀强电场带电小球沿如图所示的直线斜向下由A 点沿直线向B 点运动，此空间同时存在由A 指向B 的匀强磁场，则下列说法正确的是( ) A ．小球一定带正电B ．小球可能做匀速直线运动C ．带电小球一定做匀加速直线运动D ．运动过程中，小球的机械能增大2．[带电粒子在复合场中的匀速圆周运动]如图所示，一带电小球在一正交电场、磁场区域里做匀速圆周运动，电场方向竖直向下，磁场方向垂直纸面向里，则下列说法正确的是( ) A ．小球一定带正电 B ．小球一定带负电 C ．小球的绕行方向为顺时针 D ．改变小球的速度大小，小球将不做圆周运动3．[质谱仪原理的理解]如图所示是质谱仪的工作原理示意图．带电粒子被加速电场加速后，进入速度选择器．速度选择器内相互正交的匀强磁场和匀强电场的强度分别为B 和E .平板S 上有可让粒子通过的狭缝P 和记录粒子位置的胶片A 1A 2.平板S 下方有磁感应强度为B 0的匀强磁场．下列表述正确的是( ) A ．质谱仪是分析同位素的重要工具 B ．速度选择器中的磁场方向垂直纸面向外 C ．能通过狭缝P 的带电粒子的速率等于E /B D ．粒子打在胶片上的位置越靠近狭缝P ，粒子的比荷越小4．[回旋加速器原理的理解]回旋加速器，工作原理示意图如图置于高真空中的D 形金属盒半径为R ，两盒间的狭缝很小，带电粒子穿过的时间可忽略．磁感应强度为B 的匀强磁场与盒面垂直，高频交流电频率为f ，加速电压为U .若A 处粒子源产生的质子质量为m 、电荷量为＋q ，在加速器中被加速，且加速过程中不考虑相对论效应和重力的影响．则下列说法正确的是( ) A ．质子被加速后的最大速度不可能超过2πRf B ．质子离开回旋加速器时的最大动能与加速电压U 成正比 C ．质子第2次和第1次经过两D 形盒间狭缝后轨道半径之比为2∶1 D ．不改变磁感应强度B 和交流电频率f ，该回旋加速器的最大动能不变规律总结：带电粒子在复合场中运动的应用实例1．质谱仪： (1)构造：如图由粒子源、加速电场、偏转磁场和照相底片等构成． (2)原理：粒子由静止被加速电场加速，根据动能定理可得关系式qU ＝12mv 2.粒子在磁场中受洛伦兹力作用而偏转，做匀速圆周运动，根据牛顿第二定律得关系式qvB ＝m v 2r.由两式可得出需要研究的物理量，如粒子轨道半径、粒子质量、比荷． r ＝1B 2mUq ，m ＝qr 2B 22U ，q m ＝2U B 2r2. 2．回旋加速器： (1)构造：如图D 1、D 2是半圆形金属盒，D 形盒的缝隙处接交流电源，D 形盒处于匀强磁场中． (2)原理：交流电的周期和粒子做圆周运动的周期相等，粒子在圆周运动的过程中一次一次地经过D 形盒缝隙，两盒间的电势差一次一次地反向，粒子就会被一次一次地加速．由qvB ＝mv 2r ， 图6得E km ＝q 2B 2r 22m ，可见粒子获得的最大动能由磁感应强度B 和D 形盒半径r 决定，与加速电压无关． 特别提醒 这两个实例都应用了带电粒子在电场中加速、在磁场中偏转(匀速圆周运动)的原理．3．速度选择器：(1)平行板中电场强度E 和磁感应强度B 互相垂直．这种装置能把具有一定速度的粒子选择出来，所以叫做速度选择器． (2)带电粒子能够沿直线匀速通过速度选择器的条件是qE ＝qvB ，即v ＝E B .4．磁流体发电机：(1)磁流体发电是一项新兴技术，它可以把内能直接转化为电能． (2)根据左手定则，如图中的B 是发电机正极． (3)磁流体发电机两极板间的距离为L ，等离子体速度为v ，磁场的磁感应强度为B ，则由qE ＝q U L ＝qvB 得两极板间能达到的最大电势差U ＝BLv .5．电磁流量计工作原理：如图9所示，圆形导管直径为d ，用非磁性材料制成，导电液体在管中向左流动，导电液体中的自由电荷(正、负离子)，在洛伦兹力的作用下横向偏转，a 、b 间出现电势差，形成电场，当自由电荷 所受的电场力和洛伦兹力平衡时，a 、b 间的电势差就保持稳定，即：qvB ＝qE ＝q U d ，所以v ＝U Bd ，因此液体流量Q ＝Sv ＝πd 24·U Bd ＝πdU 4B. 带电粒子在叠加场中的运动：1．带电粒子在叠加场中无约束情况下的运动情况分类 (1)磁场力、重力并存：①若重力和洛伦兹力平衡，则带电体做匀速直线运动．②若重力和洛伦兹力不平衡，则带电体将做复杂的曲线运动，因洛伦兹力不做功，故机械能守恒，由此可求解问题． (2)电场力、磁场力并存(不计重力的微观粒子)：①若电场力和洛伦兹力平衡，则带电体做匀速直线运动．②若电场力和洛伦兹力不平衡，则带电体将做复杂的曲线运动，因洛伦兹力不做功，可用动能定理求解问题． (3)电场力、磁场力、重力并存：①若三力平衡，一定做匀速直线运动．②若重力与电场力平衡，一定做匀速圆周运动．③若合力不为零且与速度方向不垂直，将做复杂的曲线运动，因洛伦兹力不做功，可用能量守恒或动能定理求解问题．2．带电粒子在叠加场中有约束情况下的运动：带电体在复合场中受轻杆、轻绳、圆环、轨道等约束的情况下，常见的运动形式有直线运动和圆周运动，此时解题要通过受力分析明确变力、恒力做功情况，并注意洛伦兹力不做功的特点，运用动能定理、能量守恒定律结合牛顿运动定律求出结果．例 1 如图带电平行金属板相距为2R ，在两板间有垂直纸面向里、磁感应强度为B的圆形匀强磁场区域 ，与两板及左侧边缘线相切．一个带正电的粒子(不计重力)沿两板间中心线O 1O 2从左侧边缘O 1点以某一速度射入，恰沿直线通过圆形磁场区域，并从极板边缘飞出，在极板间运动时间为t 0.若撤去磁场，质子仍从O 1点以相同速度射入，则经t 02时间打到极板上． (1)求两极板间电压U ； (2)若两极板不带电，保持磁场不变，该粒子仍沿中心线O 1O 2从O 1点射入，欲使粒子从两板左侧间飞出，射入的速度应满足什么条件？突破训练1 如图空间存在着垂直纸面向外的水平匀强磁场， 磁感应强度为B ，在y 轴两侧分别有方向相反的匀强电场，电场强度均为E ，在两个电场的交界处左侧，有一带正电的液滴a 在电场力和重力作用下静止，现从场中某点由静止释放一个带负电的液滴b ，当它的运动方向变为水平方向时恰与a 相撞，撞后两液滴合为一体，速度减小到原来的一半，并沿x 轴正方向做匀速直线运动，已知液滴b 与a 的质量相等，b 所带电荷量是a 所带电荷量的2倍，且相撞前a 、b 间的静电力忽略不计． (1)求两液滴相撞后共同运动的速度大小； (2)求液滴b 开始下落时距液滴a 的高度h .例2 如图甲所示，相隔一定距离的竖直边界两侧为相同的匀强磁场区，磁场方向垂直纸面向里，在边界上固定两长为L 的平行金属极板MN 和PQ ，两极板中心各有一小孔S 1、S 2，两极板间电压的变化规律如图乙所示，正反向电压的大小均为U 0，周期为T 0.在t ＝0时刻将一个质量为m 、电荷量为－q (q >0)的粒子由S 1静止释放，粒子在电场力的作用下向右运动，在t ＝T 02时刻通过S 2垂直于边界进入右侧磁场区．(不计粒子重力，不考虑极板外的电场) (1)求粒子到达S 2时的速度大小v 和极板间距d . (2)为使粒子不与极板相撞，求磁感应强度的大小应满足的条件． (3)若已保证了粒子未与极板相撞，为使粒子在t ＝3T 0时刻再次到达S 2，且速度恰好为零，求该过程中粒子在磁场内运动的时间和磁感应强度的大小．突破训练2 如图所示装置中，区域Ⅰ和Ⅲ中分别有竖直向上和水平向右的匀强电场，电场强度分别为E 和E2；区域Ⅱ内有垂直向外的水平匀强磁场，磁感应强度为B .一质量为m 、带电荷量为q 的带负电粒子(不计重力)从左边界O 点正上方的M 点以速度v 0水平射入电场，经水平分界线OP 上的A 点与OP 成60°角射入区域Ⅱ的磁场，并垂直竖直边界CD 进入Ⅲ区域的匀强电场中．求： (1)粒子在区域Ⅱ匀强磁场中运动的轨迹半径； (2)O 、M 间的距离； (3)粒子从M 点出发到第二次通过CD 边界所经历的时间．突破训练3 如图甲所示，与纸面垂直的竖直面MN 的左侧空间中存在竖直向上的场强大小为E ＝2.5×102N/C 的匀强电场(上、下及左侧无界)．一个质量为m ＝0.5kg 、电荷量为q ＝2.0×10－2 C 的可视为质点的带正电小球，在t ＝0时刻以大小为v 0的水平初速度向右通过电场中的一点P ，当t ＝t 1时刻在电场所在空间中加上一如图乙所示随时间周期性变化的磁场，使得小球能竖直向下通过D 点，D 为电场中小球初速度方向上的一点，PD 间距为L ，D 到竖直面MN 的距离DQ 为L /π.设磁感应强度垂直纸面向里为正．(g ＝10 m/s 2) (1)如果磁感应强度B 0为已知量，使得小球能竖直向下通过D 点，求磁场每一次作用时间t 0的最小值(用题中所给物理量的符号表示)； (2)如果磁感应强度B 0为已知量，试推出满足条件的时刻t 1的表达式(用题中所给物理量的符号表示)； (3)若小球能始终在电磁场所在空间做周期性运动，则当小球运动的周期最大时，求出磁感应强度B 0及运动的最大周期T 的大小(用题中所给物理量的符号表示)．高考题组1．如图一半径为R 的圆表示一柱形区域的横截面(纸面)．在柱形区域内加一方向垂直于纸面的匀强磁场，一质量为m 、电荷量为q 的粒子沿图中直线从圆上的a 点射入柱形区域，从圆上的b 点离开该区域，离开时速度方向与直线垂直．圆心O 到直线的距离为35R .现将磁场换为平行于纸面且垂直于直线的匀强电场，同一粒子以同样速度沿直线从a 点射入柱形区域，也从b 点离开该区域．若磁感应强度大小为B ，不计重力，求电场强度的大小．2．如图所示，两块水平放置、相距为d 的长金属板接在电压可调的电源上．两板之间的右侧区域存在方向垂直纸面向里的匀强磁场．将喷墨打印机的喷口靠近上板下表面，从喷口连续不断喷 出质量均为m 、水平速度均为v 0、带相等电荷量的墨滴．调节电源电压至U ，墨滴在电场区域恰能沿水平向右做匀速直线运动；进入电场、磁场共存区域后，最终垂直打在下板的M 点． (1)判断墨滴所带电荷的种类，并求其电荷量； (2)求磁感应强度B 的值； (3)现保持喷口方向不变，使其竖直下移到两板中间的位置．为了使墨滴仍能到达下板M 点，应将磁感应强度调至B ′，则B ′的大小为多少？3．有人设计了一种带电颗粒的速率分选装置，其原理如图所示，两带电金属板间有匀强电场，方向竖直向上，其中PQNM矩形区域内还有方向垂直纸面向外的匀强磁场．一束比荷(电荷量与质量之比)均为1k 的带正电颗粒，以不同的速率沿着磁场区域的水平中心线O ′O 进入两金属板之间，其中速率为v 0的颗粒刚好从Q 点处离开磁场，然后做匀速直线运动到达收集板，重力加速度为g ，PQ ＝3d ，NQ ＝2d ，收集板与NQ 的距离为l ，不计颗粒间的相互作用．求： (1)电场强度E 的大小； (2)磁感应强度B 的大小； (3)速率为λv 0(λ>1)的颗粒打在收集板上的位置到O 点的距离．4. 如图所示，坐标平面第Ⅰ象限内存在大小为E ＝4×105 N/C 、方向水平向左的匀强电场，在第Ⅱ象限内存在方向垂直纸面向里的匀强磁场．质荷比为m q ＝4×10－10 N/C 的带正电粒子从x 轴上的A 点以初速度v 0＝2×107 m/s 垂直x 轴射入电场，OA ＝0.2 m ，不计重力．求： (1)粒子经过y 轴时的位置到原点O 的距离； (2)若要求粒子不能进入第三象限，求磁感应强度B 的取值范围(不考虑粒子第二次进入电场后的运动情况．)5．如图甲，在以O 为坐标原点的xOy 平面内，存在着范围足够大的电场和磁场，一个带正电小球在t ＝0时刻以v 0＝3gt 0的初速度从O 点沿＋x方向(水平向右)射入该空间，在t 0时刻该空间同时加上如图乙所示的电场和磁场，其中电场方向竖直向上，场强大小E 0＝mg q ，磁场垂直于xOy 平面向外，磁感应强度大小B 0＝πm qt 0，已知小球的质量为m ，带电荷量为q ，时间单位为t 0，当地重力加速度为g ，空气阻力不计．试求： (1)t 0末小球速度的大小； (2)小球做圆周运动的周期T 和12t 0末小球速度的大小； (3)在给定的xOy 坐标系中，大体画出小球在0到24t 0内运动轨迹的示意图；(4)30t 0内小球距x 轴的最大距离．►题组1. 在水平匀强电场和垂直纸面向里的匀强磁场中，有一竖直足够长固定绝缘杆MN ，小球P 套在杆上，已知P 的质量为m ，电荷量为＋q ，电场强度为E ，磁感应强度为B ，P 与杆间的动摩擦因数为μ，小球由静止开始下滑直到稳定的过程中( ) A ．小球的加速度一直减小B ．小球的机械能和电势能的总和保持不变C ．下滑加速度为最大加速度一半时的速度可能是v ＝2μqE －mg 2μqBD ．下滑加速度为最大加速度一半时的速度可能是v ＝2μqE ＋mg 2μqB2. 如图所示，已知一带电小球在光滑绝缘的水平面上从静止开始经电压U 加速后，水平进入互相垂直的匀强电场E 和匀强磁场B 的复合场中(E 和B 已知)，小球在此空间的竖直面内做匀速圆周运动，则 ( ) A ．小球可能带正电 B ．小球做匀速圆周运动的半径为r ＝1B 2UE g C ．小球做匀速圆周运动的周期为T ＝2πEBg D ．若电压U 增大，则小球做匀速圆周运动的周期增加3．如图空间的某个复合场区域内存在着方向相互垂直的匀强电场和匀强磁场．质子由静止开始经一加速电场加速后，垂直于复合场的界面进入并沿直线穿过场区，质子从复合场区穿出时的动能为E k .那么氘核同样由静止开始经同一加速电场加速后穿过同一复合场后的动能E k ′的大小是( )A ．E k ′＝E kB ．E k ′>E kC ．E k ′<E kD ．条件不足，难以确定4．如图两块平行金属极板MN 水平放置，板长L ＝1 m ．间距d ＝33 m ，两金属板间电压U MN ＝1×104 V ；在平行金属板右侧依次存在ABC 和FGH 两个全等的正三角形区域，正三角形ABC 内存在垂直纸面向里的匀强磁场B 1，三角形的上顶点A 与上金属板M 平齐，BC 边与金属板平行，AB 边的中点P 恰好在下金属板N 的右端点；正三角形FGH 内存在垂直纸面向外的匀强磁场B 2.已知A 、F 、G 处于同一直线上，B 、C 、H 也处于同一直线上．AF 两点的距离为23m ．现从平行金属板MN 左端沿中心轴线方向入射一个重力不计的带电粒子，粒子质量m ＝3×10－10 kg ，带电荷量q ＝＋1×10－4 C ，初速度v 0＝1×105 m/s. (1)求带电粒子从电场中射出时的速度v 的大小和方向； (2)若带电粒子进入中间三角形区域后垂直打在AC 边上，求该区域的磁感应强度B 1； (3)若要使带电粒子由FH 边界进入FGH 区域并能再次回到FH 界面，求B 2应满足的条件．5. 如图一个质量为m 、电荷量为q 的正离子，在D 处沿图示方向以一定的速度射入磁感应强度为B 的匀强磁场中，磁场方向垂直纸面向里．结果离子正好从距A 点为d 的小孔C 沿垂直于电场方向进入匀强电场，此电场方向与AC 平行且向上，最后离子打在G 处，而G 处距A 点2d(AG ⊥AC )．不计离子重力，离子运动轨迹在纸面内．求： (1)此离子在磁场中做圆周运动的半径r ； (2)离子从D 处运动到G 处所需时间； (3)离子到达G 处时的动能．6．如图甲所示，水平直线MN 下方有竖直向上的匀强电场，现将一重力不计、比荷q m ＝106C/kg 的正电荷置于电场中的O 点由静止释放，经过π15×10－5 s 后，电荷以v 0＝1.5×104 m/s 的速度通过MN 进入其上方的匀强磁场，磁场与纸面垂直，磁感应强度B 按图乙所示规律周期性变化(图乙中磁场以垂直纸面向外为正，以电荷第一次通过MN 时为t ＝0时刻)．求： (1)匀强电场的电场强度E ； (2)图乙中t ＝4π5×10－5 s 时刻电荷与O 点的水平距离； (3)如果在O 点右方d ＝68 cm 处有一垂直于MN 的足够大的挡板，求电荷从O 点出发运动到挡板所需的时间．7．如图甲所示，在xOy 平面内有足够大的匀强电场，电场方向竖直向上，电场强度E ＝40 N/C ，在y 轴左侧平面内有足够大的瞬时磁场，磁感应强度B 1随时间t 变化的规律如图乙所示，15π s 后磁场消失，选定磁场垂直纸面向里为正方向．在y 轴右侧平面内还有方向垂直纸面向外的恒定的匀强磁场，分布在一个半径为r ＝0.3 m 的圆形区域(图中未画出)，且圆的左侧与y 轴相切，磁感应强度B 2＝0.8 T ．t ＝0时刻，一质量m ＝8×10－4 kg 、电荷量q ＝2×10－4 C 的微粒从x 轴上x P ＝－0.8 m 处的P 点以速度v ＝0.12 m/s 向x 轴正方向入射．(g取10 m/s 2，计算结果保留两位有效数字) (1)求微粒在第二象限运动过程中离y 轴、x 轴的最大距离． (2)若微粒穿过y 轴右侧圆形磁场时，速度方向的偏转角度最大，求此圆形磁场的圆心坐标(x ，y )．1．答案 CD 解析 由于重力方向竖直向下，空间存在磁场，且直线运动方向斜向下，与磁场方向相同，故不受洛伦兹力作用，电场力必水平向右，但电场具体方向未知，故不能判断带电小球的电性，选项A 错误；重力和电场力的合力不为零，故不可能做匀速直线运动，所以选项B 错误；因为重力与电场力的合力方向与运动方向相同，故小球一定做匀加速直线运动，选项C 正确；运动过程中由于电场力做正功，故机械能增大，选项D 正确．2．答案 BC 解析 小球做匀速圆周运动，重力必与电场力平衡，则电场力方向竖直向上，结合电场方向可知小球一定带负电，A 错误，B 正确；洛伦兹力充当向心力，由曲线运动轨迹的弯曲方向结合左手定则可得绕行方向为顺时针方向，C 正确，D 错误．3．答案 ABC 解析 粒子在题图中的电场中加速，说明粒子带正电，其通过速度选择器时，电场力与洛伦兹力平衡，则洛伦兹力方向应水平向左，由左手定则知，磁场的方向应垂直纸面向外，选项B 正确；由Eq ＝Bqv 可知，v ＝E /B ，选项C 正确；粒子打在胶片上的位置到狭缝的距离即为其做匀速圆周运动的直径D ＝2mv Bq，可见D 越小，则粒子的比荷越大，D 不同，则粒子的比荷不同，因此利用该装置可以分析同位素，A 正确，D 错误．4．答案 AC 解析 粒子被加速后的最大速度受到D 形盒半径R 的制约，因v ＝2πR T＝2πRf ，故A 正确；粒子离开回旋加速器的最大动能E km ＝12mv 2＝12m ×4π2R 2f 2＝2m π2R 2f 2，与加速电压U 无关，B 错误；根据R ＝mv Bq ，Uq ＝12mv 21，2Uq ＝12mv 22，得质子第2次和第1次经过两D 形盒间狭缝后轨道半径之比为2∶1，C 正确；因回旋加速器的最大动能E km ＝2m π2R 2f 2与m 、R 、f 均有关，D 错误．例1解析 (1)设粒子从左侧O 1点射入的速度为v 0，极板长为L ，粒子在初速度方向上做匀速直线运动L ∶(L －2R )＝t 0∶t 02，解得L ＝4R 粒子在电场中做类平抛运动：L －2R ＝v 0·t 02 a ＝qE m R ＝12a (t 02)2 在复合场中做匀速运动：q U 2R ＝qv 0B 联立各式解得v 0＝4R t 0，U ＝8R 2B t 0(2)设粒子在磁场中做圆周运动的轨迹如图所示，设其轨道半径为r ，粒子恰好从上极板左边缘飞出时速度的偏转角为α，由几何关系可知：β＝π－α＝45°，r ＋2r ＝R 因为R ＝12qE m (t 02)2，所以qE m ＝qv 0B m ＝8R t 20 根据牛顿第二定律有qvB ＝m v 2r ，解得v ＝22－1Rt 0 所以，粒子在两板左侧间飞出的条件为0<v <22－1R t 0突破训练1 解析 液滴在匀强磁场、匀强电场中运动，同时受到洛伦兹力、电场力和重力作用． (1)设液滴a 质量为m 、电荷量为q ，则液滴b 质量为m 、电荷量为－2q ，液滴a 平衡时有qE ＝mg ① a 、b 相撞合为一体时，质量为2m ，电荷量为－q ，速度为v ，由题意知处于平衡状态，重力为2mg ，方向竖直向下，电场力为qE ，方向竖直向上，洛伦兹力方向也竖直向上，因此满足qvB ＋qE ＝2mg ②由①、②两式，可得相撞后速度v ＝E B(2)对b ，从开始运动至与a 相撞之前，由动能定理有W E ＋W G ＝ΔE k ，即(2qE＋mg )h ＝12mv 20 ③ a 、b 碰撞后速度减半，即v ＝v 02，则v 0＝2v ＝2E B 再代入③式得h ＝mv 204qE ＋2mg ＝v 206g ＝2E 23gB2 例2 解析 (1)粒子由S 1至S 2的过程，根据动能定理得qU 0＝12mv 2 ① 由①式得v ＝ 2qU 0m ②设粒子的加速度大小为a ，由牛顿第二定律得q U 0d ＝ma ③ 由运动学公式得d ＝12a (T 02)2 ④联立③④式得d ＝T 04 2qU 0m ⑤(2)设磁感应强度的大小为B ，粒子在磁场中做匀速圆周运动的半径为R ，由牛顿第二定律得qvB ＝m v 2R⑥ 要使粒子在磁场中运动时不与极板相撞，需满足2R >L 2 ⑦ 联立②⑥⑦式得B <4L 2mU 0q(3)设粒子在两边界之间无场区向左匀速运动的过程所用时间为t 1，有d ＝v t 1 ⑧ 联立②⑤⑧式得t 1＝T 04 ⑨ 若粒子再次到达S 2时速度恰好为零，粒子回到极板间应做匀减速运动，设匀减速运动的时间为t 2，根据运动学公式得d ＝v 2t 2 ⑩ 联立⑧⑨⑩式得t 2＝T 02 ⑪ 设粒子在磁场中运动的时间为t t ＝3T 0－T 02－t 1－t 2 ⑫ 联立⑨⑪⑫式得t ＝7T 04⑬设粒子在匀强磁场中做匀速圆周运动的周期为T ，由⑥式结合运动学公式得T ＝2πm qB ⑭ 由题意可知T ＝t ⑮ 联立⑬⑭⑮式得B ＝8πm 7qT 0. 突破训练2 解析 (1)粒子的运动轨迹如图所示，其在区域Ⅰ的匀强电场中做类平抛运动，设粒子过A 点时速度为v ，由类平抛运动规律知v ＝v 0cos 60°粒子在匀强磁场中做匀速圆周运动，由牛顿第二定律得Bqv ＝m v 2R ，所以R ＝2mv 0qB (2)设粒子在区域Ⅰ的电场中运动时间为t 1，加速度为a .则有qE ＝ma ，v 0tan 60°＝at 1，即t 1＝3mv 0qE O 、M 两点间的距离为L ＝12at 21＝3mv 202qE(3)设粒子在Ⅱ区域磁场中运动时间为t 2 则由几何关系知t 2＝T 16＝πm 3qB 设粒子在Ⅲ区域电场中运动时间为t 3，a ′＝q E2m ＝qE 2m 则t 3＝22v 0a ′＝8mv 0qE 粒子从M 点出发到第二次通过CD 边界所用时间为t ＝t 1＋t 2＋t 3＝3mv 0qE ＋πm 3qB ＋8mv 0qE ＝8＋3mv 0qE ＋πm 3qB 例3解析 (1)粒子在磁场中运动时qvB ＝mv 2R T ＝2πR v 解得T ＝2πm qB ＝4×10－3 s (2)粒子的运动轨迹如图所示，t ＝20×10－3 s 时粒子在坐标系内做了两个圆周运动和三段类平抛运动，水平位移x ＝3v 0T ＝9.6×10－2m 竖直位移y ＝12a (3T )2 Eq ＝ma 解得y ＝3.6×10－2 m 故t ＝20×10－3 s 时粒子的位置坐标为： (9.6×10－2 m ，－3.6×10－2 m)(3)t ＝24×10－3 s 时粒子的速度大小、方向与t ＝20×10－3 s 时相同，设与水平方向夹角为α 则v ＝v 20＋v 2yv y ＝3aT tan α＝v y v 0 解得v ＝10 m/s 与x 轴正向夹角α为37°(或arctan 34)斜向右下方突破训练3 解析 (1)当小球仅有电场作用时：mg ＝Eq ，小球将做匀速直线运动．在t 1时刻加入磁场，小球在时间t 0内将做匀速圆周运动，圆周运动周期为T 0，若竖直向下通过D 点，由图甲分析可知： t 0＝3T 04＝3πm 2qB 0(2)PF －PD ＝R ，即： v 0t 1－L ＝R qv 0B 0＝mv 20/R 所以v 0t 1－L ＝mv 0qB 0，t 1＝L v 0＋m qB 0(3)小球运动的速率始终不变，当R 变大时，T 0也增加，小球在电磁场中的运动的周期T 增加，在小球不飞出电磁场的情况下，当T 最大时有： DQ ＝2R ＝L π＝2mv 0qB 0 B 0＝2πmv 0qL ，T 0＝2πR v 0＝L v 0由图分析可知小球在电磁场中运动的最大周期： T ＝8×3T 04＝6L v 0，小球运动轨迹如图乙所示． 1． 解析 粒子在磁场中做圆周运动．设圆周的半径为r ，由牛顿第二定律和洛伦兹力公式得qvB ＝m v 2r①式中v 为粒子在a 点的速度．过b 点和O 点作直线的垂线，分别与直线交于c 点和d 点．由几何关系知，线段ac 、bc 和过a 、b 两点的圆弧轨迹的两条半径(未画出)围成一正方形．因此ac ＝bc ＝r② 设cd ＝x ，由几何关系得ac ＝45R ＋x ③bc ＝35R ＋R 2－x 2 ④ 联立②③④式得r ＝75R ⑤ 再考虑粒子在电场中的运动．设电场强度的大小为E ，粒子在电场中做类平抛运动．设其加速度大小为a ，由牛顿第二定律和带电粒子在电场中的受力公式得qE ＝ma ⑥粒子在电场方向和直线方向运动的距离均为r ，由运动学公式得r ＝12at 2 ⑦ r ＝vt ⑧ 式中t 是粒子在电场中运动的时间．联立①⑤⑥⑦⑧式得E ＝14qRB 25m. 2．解析 (1)墨滴在电场区域做匀速直线运动，有q U d ＝mg ① 由①式得：q ＝mgd U ②由于电场方向向下，电荷所受电场力向上，可知：墨滴带负电荷．(2)墨滴垂直进入电场、磁场共存区域后，重力仍与电场力平衡，合力等于洛伦兹力，墨 滴做匀速圆周运动，有qv 0B ＝m v 20R ③ 考虑墨滴进入电场、磁场共存区域和下板的几何关系，可知。
